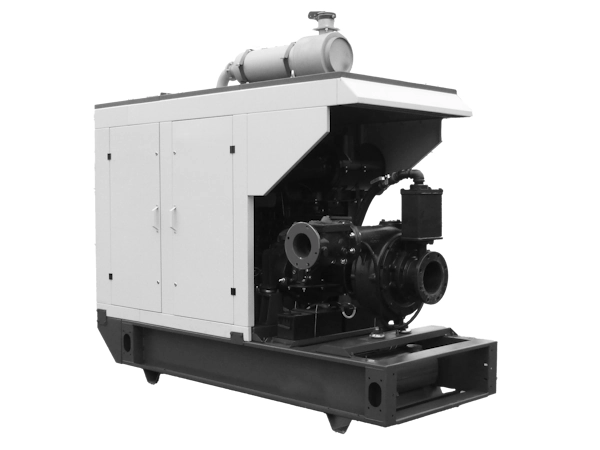

Дизельная насосная установка MDP-8000/16
- Двигатель
- Hyundai (Doosan) DP180LB
- Тип насоса
- С вакуумным заполнением и возможностью сухого хода
- Тип жидкости
- Грязная вода
- Диаметры всасывающего/напорного фланца
- 760 / 760 мм
- Подача
- 1000 - 10000 м3/ч
- Напор
- 6 - 36 м
-
Двигатель
-
Насос
-
Контрольные точки
-
Трансмиссия
-
Система управления
-
Базовое исполнение
-
Топливная система
-
Соответствие стандартам
-
Гарантия
-
Примечание
Двигатель DP180LB производства Hyundai (Doosan) (Южная Корея) - 10-ти цилиндровый 4-х тактный дизельный двигатель с V-образным расположением цилиндров и непосредственным впрыском топлива, с системой водяного охлаждения и электронным регулятором частоты вращения.
Двигатель оснащен турбокомпрессором и промежуточным охладителем наддувочного воздуха (воздухо-воздушным).
- плотность дизельного топлива – 840 кг/м3
(зимнее дизельное топливо) - температура воздуха 20 °С
- атмосферное давление 101,3 кПа
- относительная влажность воздуха 50%
- высота над уровнем моря 1000 м
- плотность дизельного топлива – 840 кг/м3
(зимнее дизельное топливо) - температура воздуха 20 °С
- атмосферное давление 101,3 кПа
- относительная влажность воздуха 50%
- высота над уровнем моря 1000 м

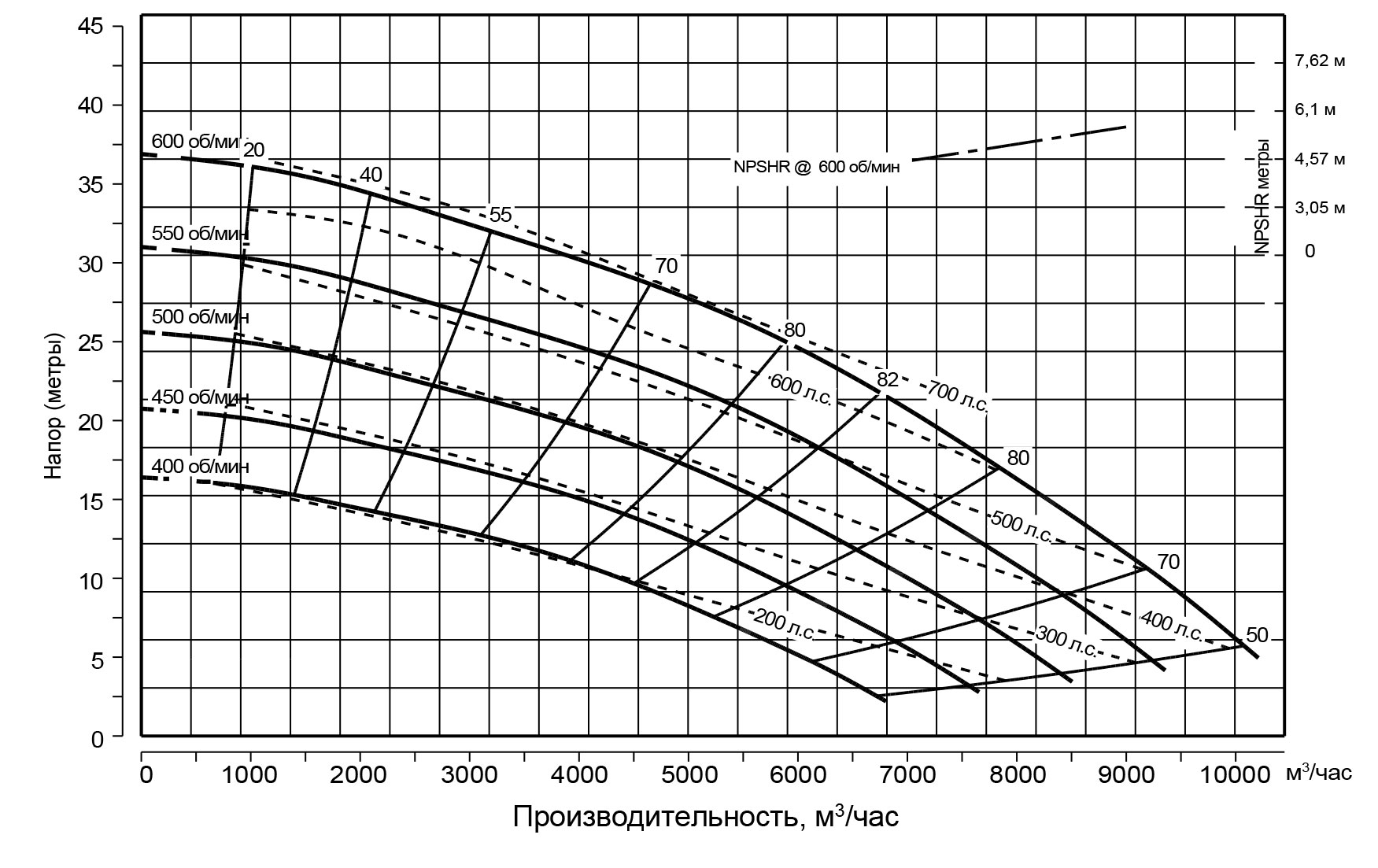

| Частота вращения насоса, об/мин | 600 | ||||
|---|---|---|---|---|---|
| Подача, м³/ч | 1000 | 3500 | 6000 | 8000 | 10000 |
| Напор, м | 36 | 32 | 24 | 16 | 6 |
| Потребляемая мощность, кВт | 500 | ||||
- плотность дизельного топлива – 840 кг/м3
(зимнее дизельное топливо) - температура воздуха 20 °С
- атмосферное давление 101,3 кПа
- относительная влажность воздуха 50%
- высота над уровнем моря 1000 м
- плотность дизельного топлива – 840 кг/м3
(зимнее дизельное топливо) - температура воздуха 20 °С
- атмосферное давление 101,3 кПа
- относительная влажность воздуха 50%
- высота над уровнем моря 1000 м
В базовой комплектации управление насосной установкой предусмотрено только в ручном режиме. При необходимости мы можем оснастить ДНУ автоматизированной системой управления на базе промышленного контроллера. Она позволит регулировать работу станции без участия оператора.
Ручное управление
Запуск, останов и аварийный стоп ДНУ осуществляется с пульта с аналоговыми приборами, кнопками и индикаторами.
Контролируемые параметры работы:
- Частота оборотов
- Часы наработки
- Повышенная температура ОЖ
- Слабый заряд АКБ
- Питание (24 В)
Автоматическое управление
Пульт системы управления на базе промышленного контроллера Deif оснащен электронной панелью оператора. С ее помощью можно настраивать программу управления станцией и анализировать рабочие параметры двигателя и насоса.
Функции системы:
- Запуск, останов и регулирование работы станции без участия оператора
- Поддержка двигателя в «горячем резерве»
- Мониторинг: сбор и визуализация рабочих параметров
- Аварийно-предупредительная сигнализация и аварийная защита (САПСиЗ)
Аварийно-предупредительная сигнализация и аварийная защита (САПСиЗ)
Опция САПСиЗ позволяет настроить световую и звуковую индикацию для предупреждения об авариях. Система заранее сообщит о низком уровне масла, высокой температуре охлаждающей жидкости и предельно допустимом значении рабочих оборотов.
Если предаварийная ситуация не будет устранена, система выполнит автоматическую остановку станции при достижении критических значений параметров.
- плотность дизельного топлива – 840 кг/м3
(зимнее дизельное топливо) - температура воздуха 20 °С
- атмосферное давление 101,3 кПа
- относительная влажность воздуха 50%
- высота над уровнем моря 1000 м
- плотность дизельного топлива – 840 кг/м3
(зимнее дизельное топливо) - температура воздуха 20 °С
- атмосферное давление 101,3 кПа
- относительная влажность воздуха 50%
- высота над уровнем моря 1000 м
Дизель-насосные установки ПСМ соответствуют техническому регламенту таможенного союза: ТР ТС 010/2011 «О безопасности машин и оборудования» и стандартам ISO 9001:2015.
Климатическое исполнение насосного агрегата - УХЛ ГОСТ 15150-69 с температурой окружающей среды от минус 10°С до плюс 40°С.
- плотность дизельного топлива – 840 кг/м3
(зимнее дизельное топливо) - температура воздуха 20 °С
- атмосферное давление 101,3 кПа
- относительная влажность воздуха 50%
- высота над уровнем моря 1000 м
Мотопомпы MDP-8000/16 серии Super Strong под брендом ПСМ комплектуются оригинальными насосами Pioneer Pump или Cornell производства США. Это высоконапорные насосы для работы с грязной водой (в том числе морской), гидросмесями и пульпой.
Насосы оснащены автоматической вакуумной системой заполнения, с которой ДНУ может начать работать до поступления жидкости в корпус насоса — в режиме «сухого хода». Эта опция увеличивает скорость перекачивания.
Конструкция открытого рабочего колеса и крыльчатка из высокопрочной стали позволяют насосу пропускать камни и другие твердые включения диаметром до 12,5 сантиметров.
Производительные насосные станции Super Strong востребованы в строительстве, коммунальной сфере и сельском хозяйстве. Однако наибольшую популярность они приобрели в отрасли горной добычи. Возможность размещения станции на высоте до 7,5 метров над источником перекачиваемой жидкости делает «Супер Стронги» незаменимыми в карьерном водоотведении.
В 2022 году по заказу золотодобывающей компании завод ПСМ выпустил самую мощную ДНУ на базе Pioneer Pump с подачей до 10 000 м3/ч.
В базовой комплектации мы поставляем мотопомпы серии Super Strong с двигателем Ярославского моторного завода. Насосный агрегат и топливный бак смонтированы на единой усиленной раме в открытом исполнении.
Команда инжинирингового центра ПСМ готова доработать любую модель ДНУ под вашу техническую задачу: подобрать комплектующие, вариант исполнения и добавить специальные опции. Каждая насосная станция ПСМ проходит обязательное тестирование на собственном испытательном стенде завода Красный Бор. Это позволяет нам гарантировать клиентам максимальный уровень надежности оборудования.
-
Навес
-
Погодозащитный капот
-
Контейнер «Север»
-
Контейнер «Север-М»
-
Передвижное исполнение
- Защищает двигатель и блок управления от дождя, снега и солнца
- Сохраняет свободный доступ ко всем узлам установки для обслуживания
- Поддерживает естественную вентиляцию для защиты двигателя от перегрева
Особенности конструкции:
- Металлический навес устанавливается на антивибрационные опоры, закрепленные на жесткой раме ДНУ
- По запросу доступно изготовление навеса большего размера для защиты всей установки, а не только двигателя
Навес входит в базовую комплектацию самых востребованных моделей ДНУ производства ПСМ. «Полуоткрытое» исполнение насосной установки обеспечивает необходимую защиту оборудования за небольшую стоимость.
Все металлические изделия мы производим на собственном заводе ПСМ Мастер. Наши инженеры готовы доработать конструкцию по вашим индивидуальным требованиям и разработать схему окраски в соответствии с вашим корпоративным стилем.
- Защищает оборудование от дождя, снега, грязи, ветра и солнца
- Предотвращает механические повреждения установки
- Предотвращает контакт двигателя и блока управления с опасными средами (в случае работы ДНУ с агрессивными химическими составами)
Особенности конструкции:
- Жесткий металлический каркас на усиленной сварной раме
- Неподвижные жалюзи для вентиляции и защиты радиатора
- Возможность закрыть капотом полностью всю установку или только двигатель
Капот обеспечивает оптимальную защиту дизельной насосной установки от внешних воздействий и поддерживает ее эстетичный вид. Капот, закрывающий всю установку, позволяет контролировать доступ к блоку управления. Конструкция помогает защищать двигатель от перегрева и не мешает доступу к основным узлам ДНУ при обслуживании.
Все капоты и контейнеры мы производим на собственном заводе металлоконструкций ПСМ Мастер. Наши инженеры готовы доработать конструкцию по вашим индивидуальным требованиям и разработать схему окраски в соответствии с вашим корпоративным стилем.
- Обеспечивает герметичность и максимальное сохранение тепла
- Снижает уровень шума и вибрации работающей установки
- Создает комфортные условия для обслуживающего персонала
Особенности конструкции:
- Стены из сендвич-панелей толщиной 50-100 мм смонтированы на усиленном каркасе
- Герметичный пол толщиной 150 мм защищает от промерзания
- Утепленный потолок толщиной 100 мм выдерживает снеговую нагрузку до 300 кг/м2
Условия эксплуатации:
- При температуре от +40 °С до -40 °С
ДНУ в контейнере «Север» может быть оснащена системами пожаротушения, охранной сигнализации, освещения, отопления, вентиляции и газовыхлопа. Модульное исполнение обеспечивает быстрый монтаж и ввод в эксплуатацию на объекте.
Сертификат соответствия требованиям к огнестойкости
Все контейнеры и капоты мы производим на собственном заводе металлоконструкций ПСМ Мастер. Наши инженеры готовы предложить оптимальное решение для пакетирования вашей насосной установки, доработать конструкцию по индивидуальным требованиям и разработать схему окраски в соответствии с вашим корпоративным стилем.
- Подходит для высокопроизводительных ДНУ крупных габаритов
- Выдерживает работу в экстремальном климате
- Устойчив к коррозии и максимально герметичен
- Обеспечивает самый высокий уровень защиты оборудования (IV класс устойчивости ко взлому)
Особенности конструкции:
- Изготавливаются на базе морских контейнеров
- Теплоизоляционные маты толщиной до 200 мм сохраняют тепло и снижают уровень шума
- Конструкция каркаса, пола и потолка обеспечивают повышенную жесткость и прочность
- Предусмотрены дополнительные торцевые ворота для демонтажа оборудования
Условия эксплуатации:
- При температуре от +45 °С до -40 °С
ДНУ в контейнере «Север-М» может быть оснащена системами пожаротушения, охранной сигнализации, освещения, отопления, вентиляции и газовыхлопа. Модульное исполнение обеспечивает быстрый монтаж и ввод в эксплуатацию на объекте.
Сертификат соответствия требованиям к огнестойкости
Все контейнеры и капоты мы производим на собственном заводе металлоконструкций ПСМ Мастер. Наши инженеры готовы предложить оптимальное решение для пакетирования вашей насосной установки, доработать конструкцию по индивидуальным требованиям и разработать схему окраски в соответствии с вашим корпоративным стилем.
Передвижное исполнение позволяет оперативно перемещать оборудование на место эксплуатации, не требует подготовки площадки и монтажа перед началом работы.
Чаще всего перемещение агрегатов требуется для аварийных и спасательных работ, ремонтных бригад, в строительных компаниях, в нефтегазовой отрасли и сельском хозяйстве.
Возможна установка на шасси:
- Прицепы автомобильные (с ПТС)
- Прицепы тракторные (с ПСМ)
- Автомобили различных производителей
- Сани, полозья
-
Опции насоса
-
Напорные и всасывающие магистрали, арматура
-
Опции двигателя
-
Опции топливной системы
-
Опции системы управления
-
Система газовыхлопа
- Газоструйный вакуумный аппарат для заполнения насоса
- Рукав пожарный напорный с ГРВ
- Предпусковой жидкостный подогреватель
- Электрический подогреватель охлаждающей жидкости
- Автоматическая дозаправка топливом
- Приборы учета топлива
-
Опции системы управления на базе контроллера Deif:
- Установка дублирующих аналоговых приборов
- Подбор контроллера другого производителя
- Настройка параллельного режима работы станций
- Набор дополнительных бинарных входов и реле, управляемых контроллером, для решения задач пользователя
- Контроль автоматической дозаправки топливом (при наличии)
- Настройка системы дистанционного мониторинга и управления
- Искрогаситель для обеспечения пожаробезопасности
-
Гарантия производителя
-
Постгарантийное обслуживание
Каждая дизельная насосная установка ПСМ проходит обязательное комплексное тестирование на собственном испытательном стенде завода. Мы также проверяем соответствие рабочих параметров импортных насосов, испытывая их вместе с производителем до поставки в Россию. Благодаря двухэтапной системе контроля мы можем гарантировать своим клиентам максимальный уровень надежности и безотказности работы оборудования.
Мы предоставляем заводскую гарантию на каждую ДНУ производства ПСМ. Стандартный срок гарантии на насосную станцию составляет 12 месяцев с даты ввода в эксплуатацию или 2000 моточасов (в зависимости от того, какое условие наступает раньше).
В отдельных случаях мы готовы предоставить расширенную гарантию, условия которой определяются с заказчиком индивидуально.
В рамках заводской гарантии сервисные инженеры ПСМ проводят диагностику, ТО и ремонт насосных установок на объектах эксплуатации в России и ближнем зарубежье. Гарантийный срок и подробные условия обслуживания указываются в руководстве по эксплуатации, гарантийном талоне или паспорте ДНУ.
Отгрузить и забыть — не наш метод. По истечении гарантийного срока мы продолжим поддерживать работу вашего оборудования. Предлагаем гибкие условия сотрудничества.
Вы можете обратиться в сервисную службу ПСМ для разового ТО или заключить с нами сервисный контракт для диагностики и ТО на регулярной основе. В рамках сервисных контрактов мы также оказываем услуги по эксплуатации (с постоянным присутствием инженера на объекте), модернизации оборудования и капитальному ремонту.
Наши специалисты готовы предоставить консультацию по обслуживанию насосной установки и помочь с подбором запчастей.
