Дизельная насосная установка ДНУ-210/120

ДНУ-210/120
Как подобрать насосную установку

Опишите задачу в опросном листе. Мы предложим оптимальный по цене вариант

Заполнить опросный лист

8-800-500-08-12 (доб. 1100)

Двигатель
По специальному заказу возможна установка двигателя Doosan, Volvo Penta

ММЗ
Насос
Фланцевый
Тип жидкости
Чистая вода
Подача
Расход перекачиваемой жидкости (производительность)
86-223 м3
Напор
Повышение давления насосом
68-136 м
Диаметры всасывающего/напорного фланца
125 мм / 100 мм
Узнать цену
После заполнения формы мы свяжемся с вами для уточнения деталей
Как подобрать насосную установку
Для оформления заявки и для расчета стоимости предлагаем заполнить опросный лист. Укажите ваши контактные данные, чтобы специалист ПСМ смог связаться для уточнения всех технических деталей.

Дизельные насосные установки ДНУ-210/120 перекачивают воду и другие жидкости, имеющие сходные с водой свойства по вязкости и химической активности

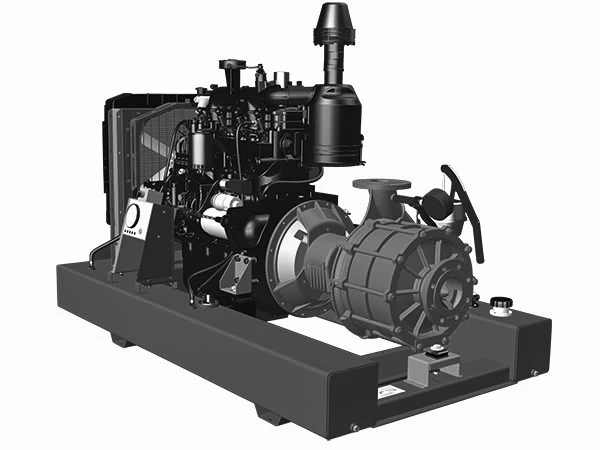

Базовая комплектация: дизельный двигатель ММЗ и центробежный насос производства Rovatti (Италия), смонтированные на общей рама-баке.

Дополнительно:

  • Заменим отечественный двигатель на импортный: Doosan, Volvo Penta
  • Поставим дополнительное оборудование: от подогревателей до автоматизированной системы управления
  • Укомплектуем напорными и всасывающими магистралями, арматурой
  • Установим навес, капот или контейнер, шасси или лыжи
Собираются на базе фланцевых насосов производства Rovatti

Применяются:

  • В сельском хозяйстве для орошения
  • В горном деле и промышленности для подачи чистой воды
  • В строительстве для наполнения емкостей
  • В пожаротушении для подвода воды

ДНУ с фланцевыми насосами - самый оптимальный по стоимости вариант для перекачивания чистой воды средней мощности

Двигатель
Модель двигателя ММЗ Д-260.4
По специальному заказу возможна установка двигателя Doosan, Volvo Penta
Тип 6LTI
6-цилиндровый рядный с турбонаддувом и охлаждением наддувочного воздуха
Диаметр цилиндра, мм 110
Ход поршня, мм 125
Рабочий объем, л 7.12
Степень сжатия 15:1
Насос
Модель насоса серия ROVATTI (Италия)
Рабочая точка 209 м3/ч, 119 м
Эксплуатац. частота вращ., об/мин 1450-1750
Диаметры всасывающего/напорного фланца 125 мм / 100 мм

Характеристики перекачиваемой среды:

Тип жидкости - чистая вода
Максимальный размер твердых включений - 0,2 мм
Максимальное содержание твердых примесей- 40 г/м3
Максимальная температура перекачиваемой жидкости - 90°C
Максимальная плотность - 1000 кг/м3
Приборы для контроля работы насоса Манометр, мановакуумметр
Система заполнения насоса Ручной вакуумный насос
Система управления

Ручное управление

Система управления, запуска и останова с аналоговыми приборами, кнопками и индикаторами

На приборной панели располагаются:

  1. тахометр
  2. кнопка аварийного останова
  3. счётчик моточасов
  4. кнопка пуск, стоп для запуска и останова ДНУ
  5. индикатор повышенной температуры ОЖ
  6. индикатор низкого давления масла
  7. индикатор отсутствия заряда АКБ
  8. индикатор питания (24 В)

Автоматическое управление

Система управления на базе контроллера Deif. Применяется:

  • Для автоматизации работы агрегата: запуск и настройка работы без участия оператора, поддержка двигателя в состоянии “горячего резерва”
  • Для контроля работы агрегатов на базе двигателей с электронной системой управления
  • Для организации внешнего мониторинга

Функции автоматической системы управления:

  • Запуск и останов двигателя
  • Управление агрегатом по программе, установленной в контроллере.
  • Аварийно-предупредительная сигнализация и аварийная защита
  • Сбор параметров работы дизельного двигателя и насоса от датчиков (сигнальной температуры охлаждающей жидкости, аварийного давления масла, засора воздушного фильтра, частоты вращения, давления на входе и выходе, датчика сухого хода и др., набор зависит от марки двигателя и установленных опций)
  • Вывод параметров работы на панель оператора

Аварийно-предупредительная сигнализация и аварийная защита (САПСиЗ)

  • Оповещает об авариях - включает звуковую и световую индикацию (например, при низком давлении в системе смазки двигателя, критической температуре охлаждающей жидкости, при отсутствии зарядки АКБ от генератора)
  • Осуществляет остановку агрегата при возникновении аварийной ситуации (например, при низком давления масла в системе смазки двигателя, при превышении допустимых значений рабочих оборотов)

Условия, при которых сработает САПСиЗ, устанавливаются индивидуально в зависимости от выбранной системы управления (ручное или автоматическое управление), модели двигателя, наличия опций

Исполнение
Базовое исполнение Открытое исполнение с навесом для защиты двигателя от осадков, рама-бак с антивибрационными опорами
Габаритные размеры (Д х Ш х В), мм 2520×1050×1810
Масса, кг 1430
Контрольные точки
Частота вращения насоса, об/мин 1500
Подача, м³/ч 56 86 126 162 200
Напор, м 93 96 92 85 75
Потребляемая мощность, кВт 28 37.5 45.5 52 59
Кавитационный запас, м (NPSH) 2.4 2 2.4 3.5 4.5
Частота вращения насоса, об/мин 1750
Подача, м³/ч 122 151 180 209 223
Напор, м 137 132 127 119 112
Потребляемая мощность, кВт 73,5 80 87 97 100
Кавитационный запас, м (NPSH) 2,2 2,5 3,3 4,5 5,2

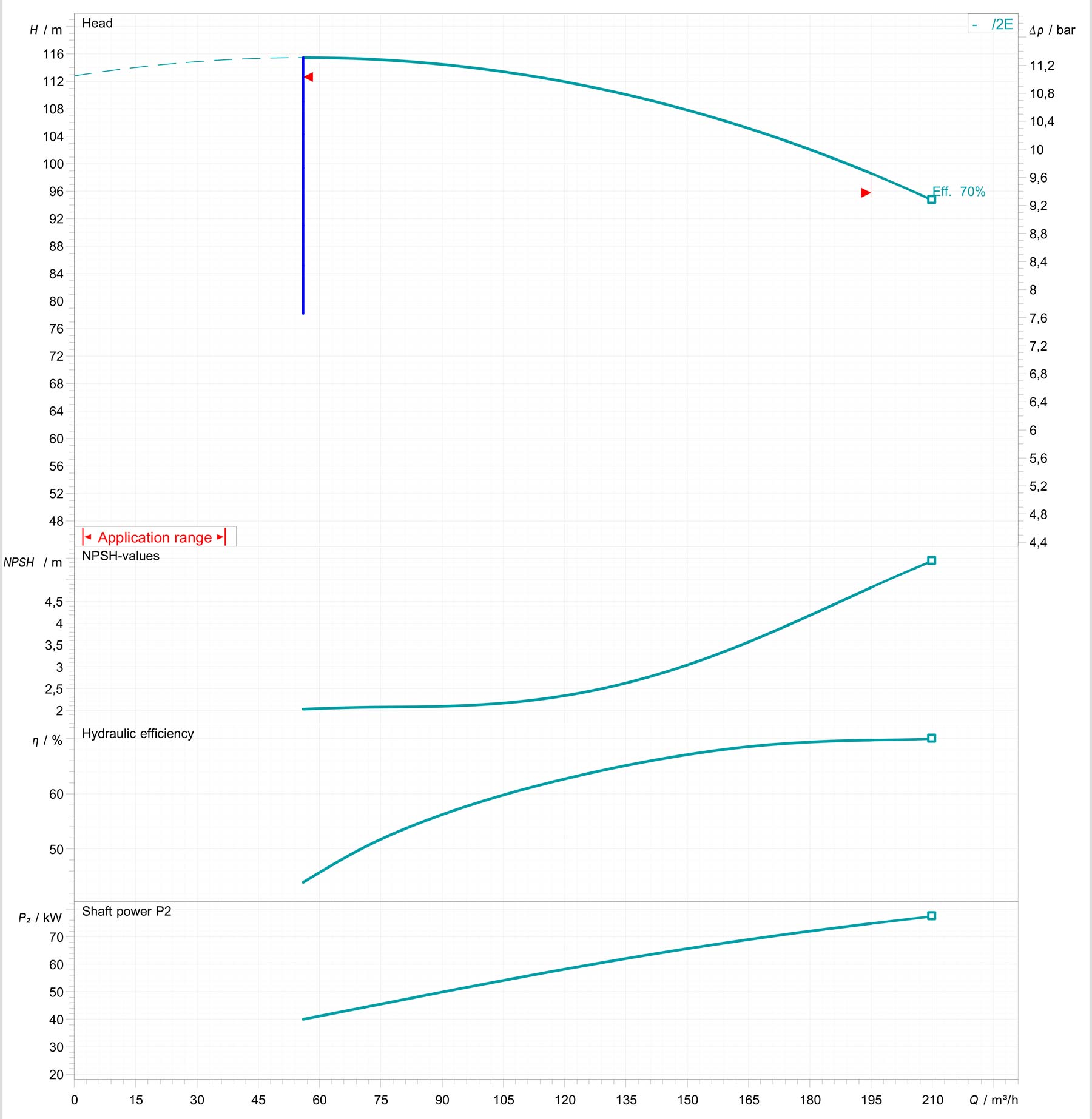

Характеристики насоса при частоте вращения 1450 об/мин

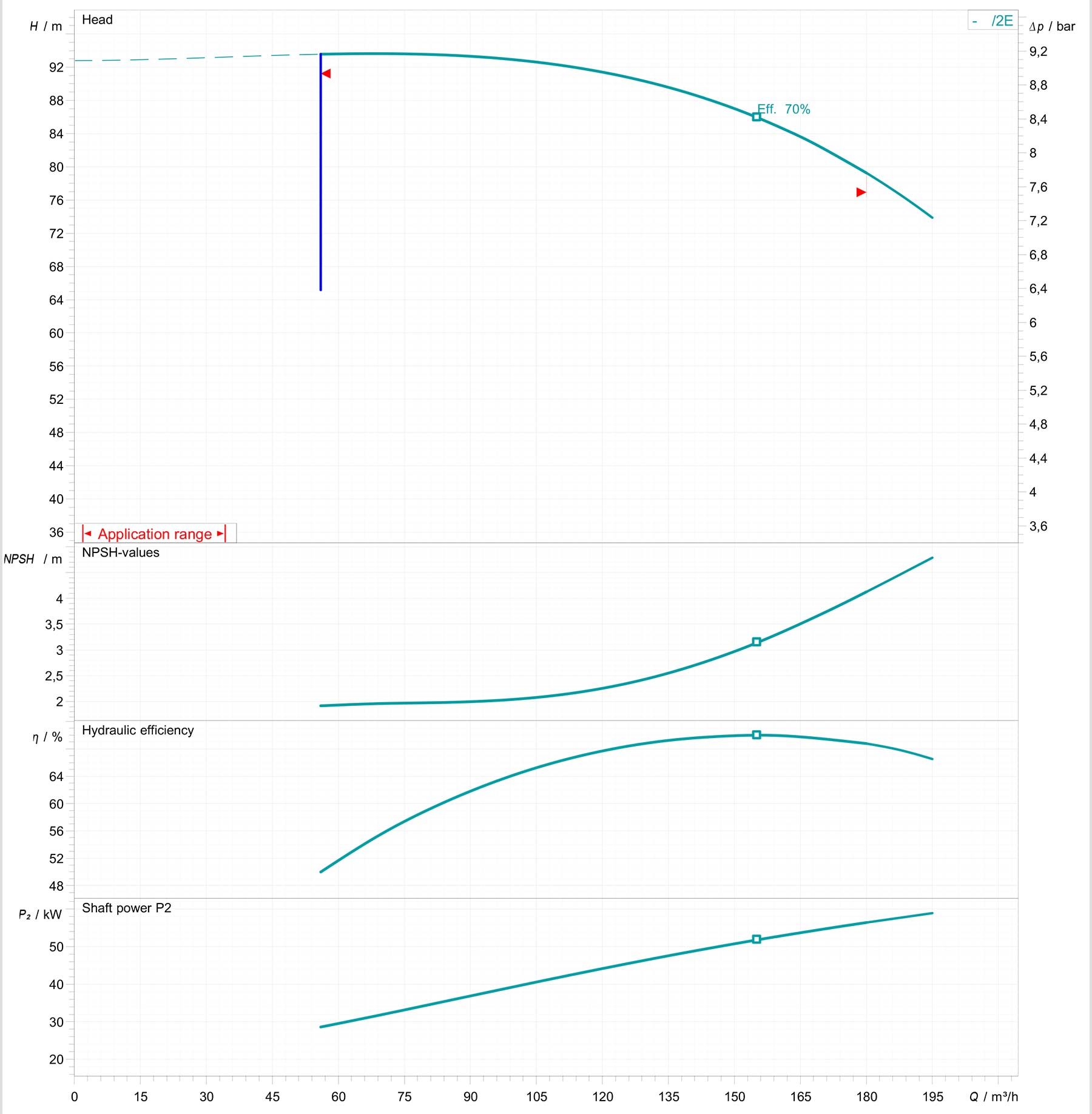

Характеристики насоса при частоте вращения 1600 об/мин

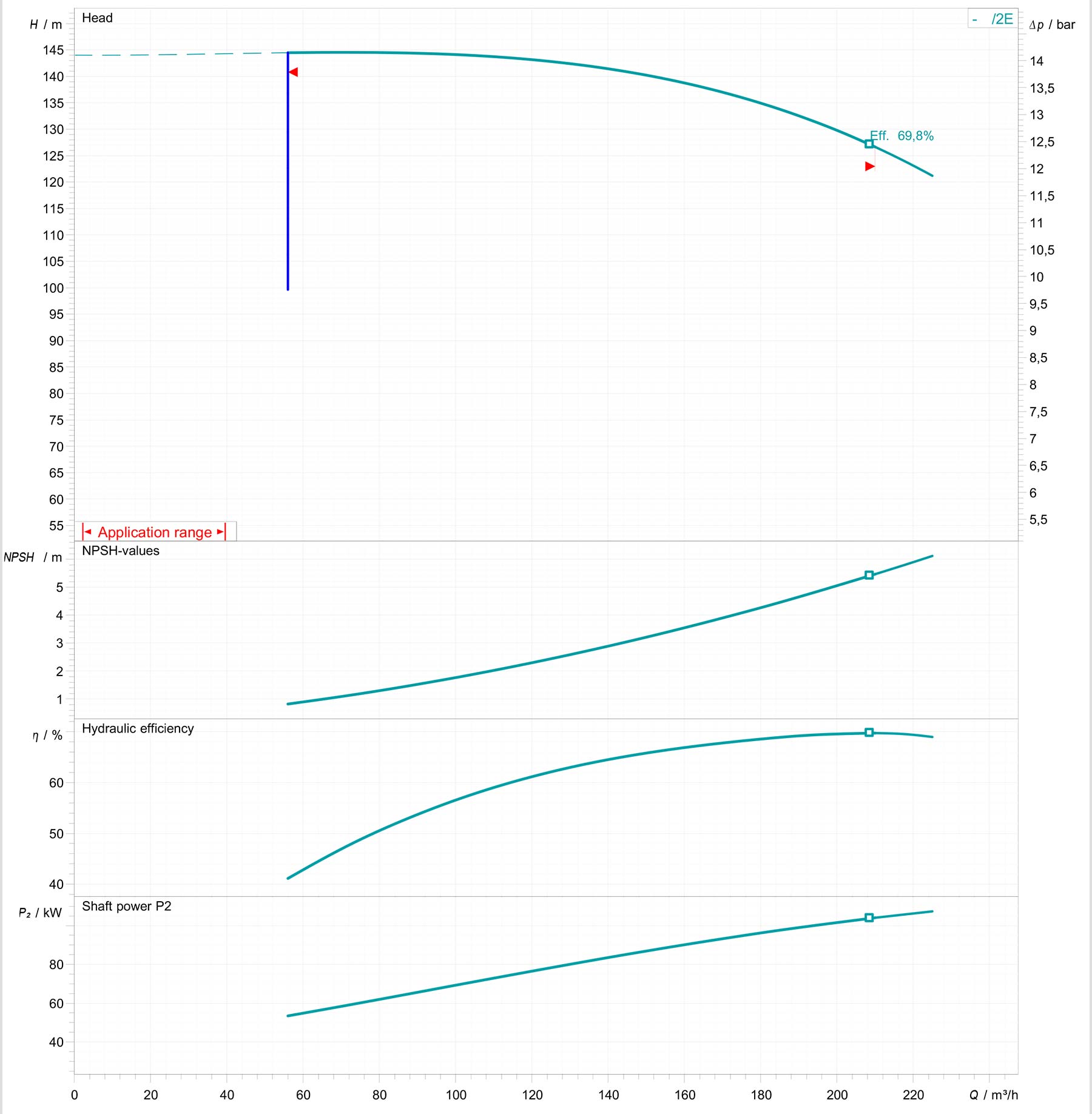

Характеристики насоса при частоте вращения 1800 об/мин

Топливная система
Топливный бак, л 200
Расчетный расход топлива в рабочей точке, л/ч 22.1
Время автономной работы в рабочей точке 9 ч
Топливные фильтры
- грубой очистки Отстойник
- тонкой очистки Неразборного типа
Система топливоподачи ТНВД с механическим регулятором
Топливный бак оборудован индикатором уровня топлива
Масляная система
Объем системы смазки, л 22
Тип масла Класс по API: CF-4, CG-4, CH-4, CI-4 / Класс по ASEA: E3-96, 4-99, 5-02. Вязкость SAE 15W-40 (летом), SAE 5W-40 (зимой)
Система охлаждения масла с масляным радиатором
Система воздухозабора
Воздушный фильтр Комбинированный: моноциклон (предварительная ступень очистки воздуха) и воздухоочиститель с бумажными фильтрующими элементами
Система газовыхлопа
Тип глушителя Промышленный
Система охлаждения
Радиатор жидкостный
Охладитель наддувочного воздуха
Объем системы охлаждения, л 31
Тип охлаждающей жидкости Низкозамерзающая «ТС-40» (до-40ºС), «ТС-65» (до-65ºС)
Система электрооборудования
Зарядный генератор переменного тока с встроенным выпрямительным блоком и регулятором напряжения номинальной мощностью 1 кВт, номинальным напряжением 14 В или 28 В
Пусковое устройство 5.9 кВт
Аккумуляторные батареи 145 А.ч
Напряжение в системе электрооборудования 24 В
! Примечание

Технические параметры и характеристики насоса даны при следующих условиях:

  • температура воды 20 оС
  • атмосферное давление 1 Бар
  • плотность 1000 кг/м3
Отклонение напора при эксплуатации до минус 10%.

Насосные установки ПСМ с фланцевыми насосами

Насосное оборудование Россия Россия
Подача воды в систему полива трассы во время проведения Танкового биатлона – 2018
Насосное оборудование Россия Россия
Подача воды в систему капельного орошения
Насосное оборудование Киргизия Киргизия
Подача воды в систему капельного орошения
Насосное оборудование Россия Россия
Подача воды в капельную систему орошения виноградников
Насосное оборудование Россия Россия
В составе системы капельного орошения
Насосное оборудование Россия Россия
Подача воды в дождевальные машины барабанного типа
Насосное оборудование Россия Россия
В составе системы капельного орошения питомника площадью 90 Га
Насосное оборудование Россия Россия
Для полива угодий свеклы, картофеля, тыквы, клевера, гороха, бобов, ячменя и овса
Насосное оборудование Казахстан Казахстан
Для подачи воды в системы полива городских зеленых насаждений
Насосное оборудование Россия Россия
Для откачки грунтовых вод на крупнейшем угледобывающем предприятии Бурятии
Насосное оборудование Россия Россия
Для аварийной откачки воды во время паводков
Насосное оборудование Россия Россия
Резервная система подачи воды для охлаждения реакторов
Насосное оборудование Россия Россия
Станции для откачки воды при строительстве газопровода
Насосное оборудование Россия Россия
Насосные установки для АЦ-32

Все проекты ПСМ →

Опции двигателя
Предпусковой жидкостный подогреватель
Электрический подогреватель охлаждающей жидкости
Опции топливной системы
Система автоматической дозаправки топливом
Система учета расхода топлива
Опции насоса
Система заполнения насоса Ручной вакуумный насос
Опции системы управления
Опции системы управления на базе контроллера Deif:
  • Дублирующие аналоговые приборы
  • Система дистанционного мониторинга и управления
  • Контроль за автоматической дозаправкой топлива из внешнего источника в рабочий бак (при наличии такого оборудования)
  • Набор дополнительных бинарных входов и реле, управляемых контроллером, для решения задач пользователя
  • Замена базового контроллера на контроллер другой марки
  • Функция параллельной работой
Система газовыхлопа
Искрогаситель для обеспечения пожаробезопасности
Варианты передвижного исполнения

Передвижное исполнение позволяет оперативно перемещать оборудование на место эксплуатации, не требует подготовки площадки и монтажа перед началом работы.

Чаще всего перемещение агрегатов требуется для аварийных работ, в горном деле, в строительных компаниях, в нефтегазовой отрасли и сельском хозяйстве.

Возможна установка

  • На прицепы автомобильные (с ПТС) и тракторные (с ПСМ)
  • На сани, полозья

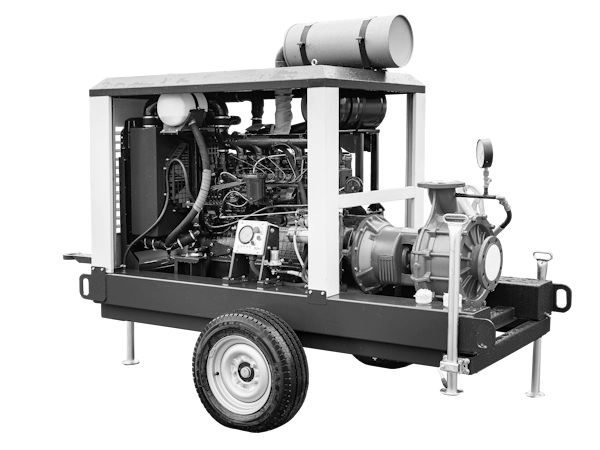

Насосная установка на прицепе в шумозащитном кожухе ДНУ на полозьях в капоте Насосные установки на прицеп-тележках Насосная установка в контейнере на полозьях Насосная установка на санях Насосная установка на полозьях

Гарантия

Гарантийный срок – 18 месяцев с момента отгрузки или 12 месяцев с момента ввода в эксплуатацию или 2000 моточасов в зависимости от того, что наступит раньше.

Услуги

ПСМ предоставляет полный комплекс сервисных услуг по сопровождению оборудования:

Соответствие стандартам

Дизель-насосные установки ПСМ соответствуют техническому регламенту таможенного союза: ТР ТС 010/2011 «О безопасности машин и оборудования» и стандартам ISO 9001:2015.

Климатическое исполнение насосного агрегата - УХЛ ГОСТ 15150-69 с температурой окружающей среды от минус 10°С до плюс 40°С.
