Насосные станции для оросительных систем: подбор, расчёт и особенности эксплуатации

В современном растениеводстве вода — один из ключевых факторов рентабельности. Однако даже самая совершенная дождевальная машина или капельная оросительная сеть окажутся неэффективными, если насосный узел подобран некорректно.

Ошибка в выборе насосной станции обходится дорого. Если напор будет избыточным — вы столкнетесь с порывами трубопроводов и перерасходом энергии. Если недостаточным — дальние секции поливальных машин не выйдут на рабочий режим, и урожай пострадает от дефицита влаги. ПСМ специализируется на проектировании и производстве насосных установок под параметры конкретной системы полива и знает, как заставить её работать на 100%. Наша задача — интегрировать насосное оборудование в оросительную инфраструктуру так, чтобы оно точно соответствовало гидравлическим параметрам системы и обеспечивало необходимые рабочие характеристики полива.

Специфика аграрного сектора требует от оборудования особой выносливости: работа 24/7 в пик сезона, забор воды из открытых водоемов с тиной и песком и работа в условиях удаленности от сервисных центров. К этому добавляются длинные трассы, которые в АПК измеряются сотнями метров и даже километрами, что создает серьёзные потери на трение.

В этой статье мы расскажем, как подбираем насосные станции для полива, почему для интеграции в готовую сеть важен точный расчет рабочей точки, как учесть специфику источника воды и какой тип привода — дизельный или электрический — обеспечит минимальную себестоимость кубометра воды в конкретных условиях.

Какие исходные данные нужны для подбора станции.

Чтобы насосная станция работала в оптимальном режиме, нам необходимо «синхронизировать» её характеристики с параметрами инфраструктуры.

Для этого на этапе предпроектного обследования мы анализируем четыре группы факторов.

1. Источник воды: тип, наличие твердых включений, стабильность уровня водоема

Тип источника определяет выбор типа насоса и состав вспомогательного оборудования.

• Открытые водоемы (реки, каналы, пруды): Главный вызов здесь — нестабильный уровень воды и наличие механических примесей. Сезонный уровень может меняться на 2–3 метра, содержание частиц достигать 100–500 мг/л, а в жару добавляются водоросли. Мы учитываем сезонные колебания зеркала воды, чтобы правильно рассчитать высоту всасывания и исключить кавитацию. Для защиты проточной части насоса от тины, песка и рыбы станции комплектуются специализированными фильтрами и заборными устройствами.
• Скважины: Ключевой параметр этого источника - дебит скважины. Это главный ограничивающий параметр для подбора насоса - производительность насоса не должна превышать эксплуатационный дебит скважин, чтобы избежать работы «всухую» или переполнения промежуточных резервуаров.

2. Тип оросительной системы: требования к давлению и расходу, необходимость фильтрации перекачиваемой среды

Насосная станция должна выдавать именно те параметры, на которые рассчитаны ирригационные устройства. Разные системы полива диктуют выбор разных типов насосов:

• Дождевальные машины (Фрегат, Волжанка, круговые установки): Требуют высокого и, что критично, стабильного давления для работы форсунок и привода движения. Даже небольшое падение напора может привести к остановке машины или неравномерному распределению влаги.

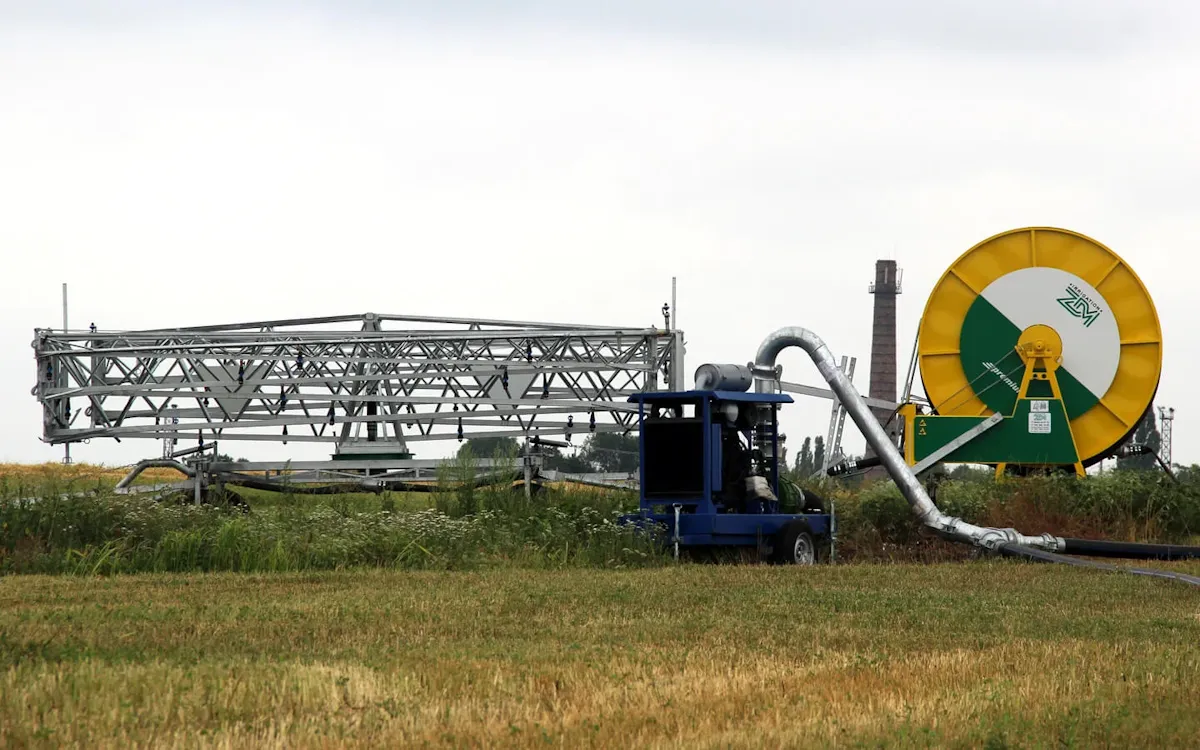

• Поливальные катушки: Характеризуются высоким гидравлическим сопротивлением. Здесь насос должен преодолевать не только сопротивление трассы, но и потери внутри самой катушки.

• Капельный полив: Работает при более низком давлении, но требует максимально точного регулирования расхода. Для таких систем мы рекомендуем станции с частотно-регулируемым приводом (ЧРП), чтобы поддерживать стабильное давление при изменении количества активных линий.

Давление здесь указано на стороне потребителя — на форсунке, эмиттере или гидранте дождевальной машины. Требуемый напор самой станции считают отдельно: добавляют потери в магистрали, арматуре и фильтрах, а также перепады высот.

Пример: Если подать на капельную систему давление 8 бар, произойдет разрушение эмиттеров и разрыв капельной ленты за неделю. Если барабанную катушку запитать от насоса с 3 бар, она просто не размотается на полную длину оно не обеспечивает требуемый крутящий момент на гидроприводе барабана. В результате машина не сможет работать на расчетной длине вылета шланга, что приведет к остановке полива.

3. Топография и геометрия сети: учет реального ландшафта

Даже если ваша оросительная система уже спроектирована, мы перепроверяем топографические данные, так как они напрямую влияют на требуемую мощность насосного агрегата:

• Перепады высот: Если поле находится выше уровня насосной станции, каждый метр подъема — это дополнительная нагрузка на двигатель. Мы рассчитываем статический напор, исходя из самой высокой точки вашего рельефа.
• Удаленность крайних точек: Длина магистрального трубопровода определяет величину линейных потерь. Мы анализируем схему сети, чтобы гарантировать нужное давление в самой дальней точке системы.

4. Наличие централизованного электроснабжения

В крупных хозяйствах с подведённой линией 0,4 или 6 кВ обычно ставят электрические блочные насосные станции (БНС), и это самое экономичное решение по эксплуатации.

В средних хозяйствах ситуация обратная: централизованного электроснабжения у поля чаще всего нет, и тогда на сцену выходит дизельная насосная установка (ДНУ). Она автономна, легко перемещается между участками и готова к работе практически сразу после доставки. По нашему опыту, в среднем сегменте АПК такие установки встречаются чаще электрических станций.

Полученные сведения позволяют подобрать насосную станцию, технические характеристики которой будут строго соответствовать параметрам вашей инфраструктуры. Это исключает возникновение избыточного давления, ведущего к повреждению трубопроводов, и гарантирует поддержание необходимого напора для корректной работы поливальных агрегатов. Мы комплектуем установки на основе фактических данных конкретного объекта, а не усредненных расчетных показателей.

Как рассчитать гидравлические параметры насосной станции

После сбора исходных данных начинается расчет гидравлических параметров. Цель — подобрать насосную станцию так, чтобы она работала в зоне максимального КПД, обеспечивая при этом технологические требования оконечных устройств.

Расчет производительности:

Суммарный расход - это потребление всех одновременно работающих дождевателей, форсунок или капельных линий. Важно учитывать расход в пиковые нагрузки, а не только среднюю необходимую производительность. Насосная станция подбирается таким образом, чтобы требуемый расход и напор находились в «зоне оптимальной работы» насоса. Это гарантирует минимальный износ деталей и самый низкий удельный расход топлива или электроэнергии на каждый перекачанный кубометр воды.

Какие данные необходимы для расчета

• Расход воды на гектар и коэффициент одновременности. Базовая формула выглядит просто: суточный объём воды делят на часы работы за сутки. Коэффициент одновременности 0,6–0,8 уместен в другой ситуации — когда в системе много потребителей с разными графиками работы и одновременно открыта только их часть. Тогда установленная мощность всех потребителей в сумме оказывается выше реального пика, который и должна закрывать станция. Если же зоны поливаются строго по очереди и общий суточный объём при этом не меняется, коэффициент в формулу не вводят, иначе расход искусственно занижается, и часть площади остаётся без воды.
• Режим работы по зонам и нагрузка в пиковый сезон. Пиковая нагрузка в России приходится на июль, когда температура в большинстве регионов переваливает за 30 градусов, испарение растёт, а поливная норма поднимается на 20–30% выше среднесезонной. Необходимо учитывать этот пик и закладывать запас производительности, чтобы система могла выдать нужные параметры при максимальной нагрузке.

Пример расчёта производительности для кукурузных полей

Кукурузное поле 80 га со спринклерным дождеванием. В пик поливная норма выходит на уровень 45 м³/га в сутки, то есть всему полю требуется 80 × 45 = 3 600 м³ воды ежедневно.

Если станция работает 18 часов в сутки, расход получается 3 600 ÷ 18 = 200 м³/ч. С запасом в 15% выходим на номинальную производительность около 230 м³/ч. Если планируется расширение площади или удлинение поливного цикла, эту цифру сразу закладывают с дополнительным резервом по подаче.

Напор

Прежде всего нужно определить давление, необходимое на стороне потребителя. Точкой отсчёта служит давление на входе в дождевальную машину или капельную линию, а не на выходе из насоса. Барабанной катушке нужно 6–10 бар (60–80 м), спринклерам достаточно 4 бар (40 м), а капельной системе хватает 1,5 бар (15 м).

Далее — учитывают потери в трубопроводах, арматуре и фильтрации. На скоростях 1,5–2 м/с трение уносит 1,5–2,5 метра напора на каждые 100 м длины. Дисковый фильтр в чистом состоянии добавляет 2–3 метра, а в забитом доходит до 8–10 метров. Запорная арматура и повороты накидывают ещё 5–10% к линейным потерям, и отдельной строкой считают геодезический перепад между водозабором и крайней точкой поля. Суммарные потери могут составлять 30-50% давления и задача проектирования — компенсировать их мощностью станции без создания критического давления на начальном участке

Часто инженеры считают потери по чистому фильтру и идеальному состоянию труб. Но это неправильно. За сезон фильтр забивается, в трубах нарастают отложения, и потери увеличиваются на 15–25%. Если станция подобрана впритык, к концу сезона давление в крайней точке проседает ниже минимума, и поле получает заметно меньше воды, чем требует агротехника. Поэтому всегда нужно рассчитывать напор с запасом.

Пример расчета напора для дождевальной машины барабанного типа

Трасса 1 200 м, на входе в дождевальную машину барабанного типа требуется 7 бар (70 м). Потери на трение составят 1 200 × 0,02 = 24 м, фильтр добавит 5 м, геодезический подъём ещё 8 м. В сумме получается 70 + 24 + 5 + 8 = 107 м, а с запасом 10% станцию подбирают на 118 м напора.

Как выбрать тип привода насоса: Дизель или Электричество?

Выбор типа привода — это вопрос наличия ресурсов, но и долгосрочной экономической эффективности. ПСМ производит установки с электрическим и дизельным приводом и подбирает оптимальный вариант исходя из локации полей и доступной инфраструктуры.

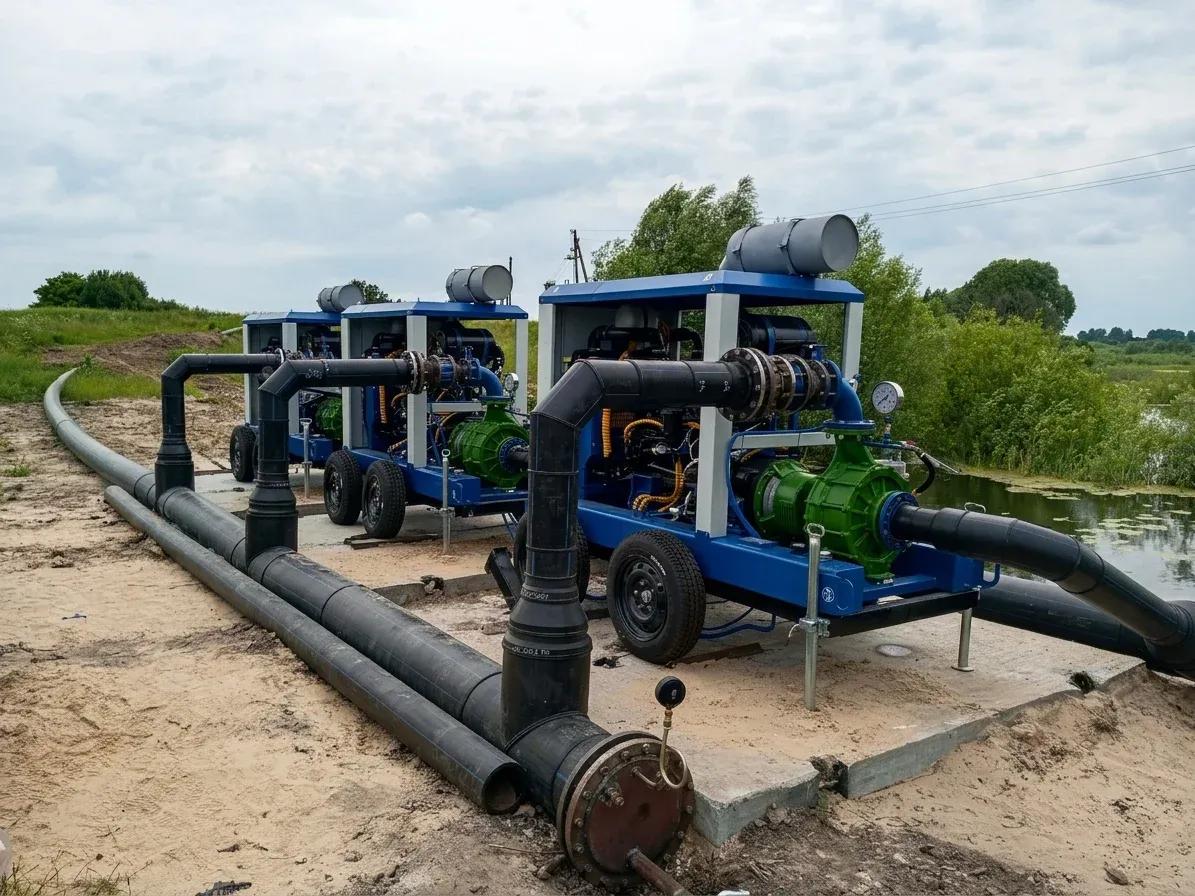

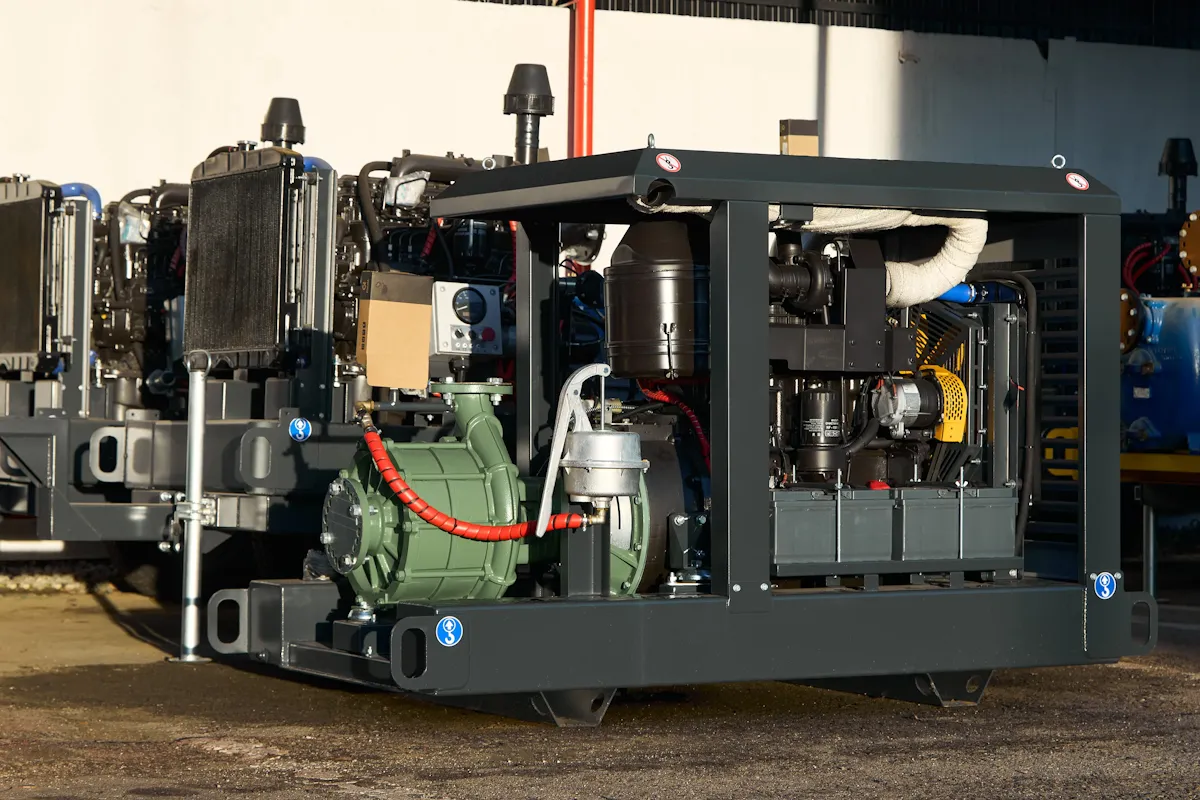

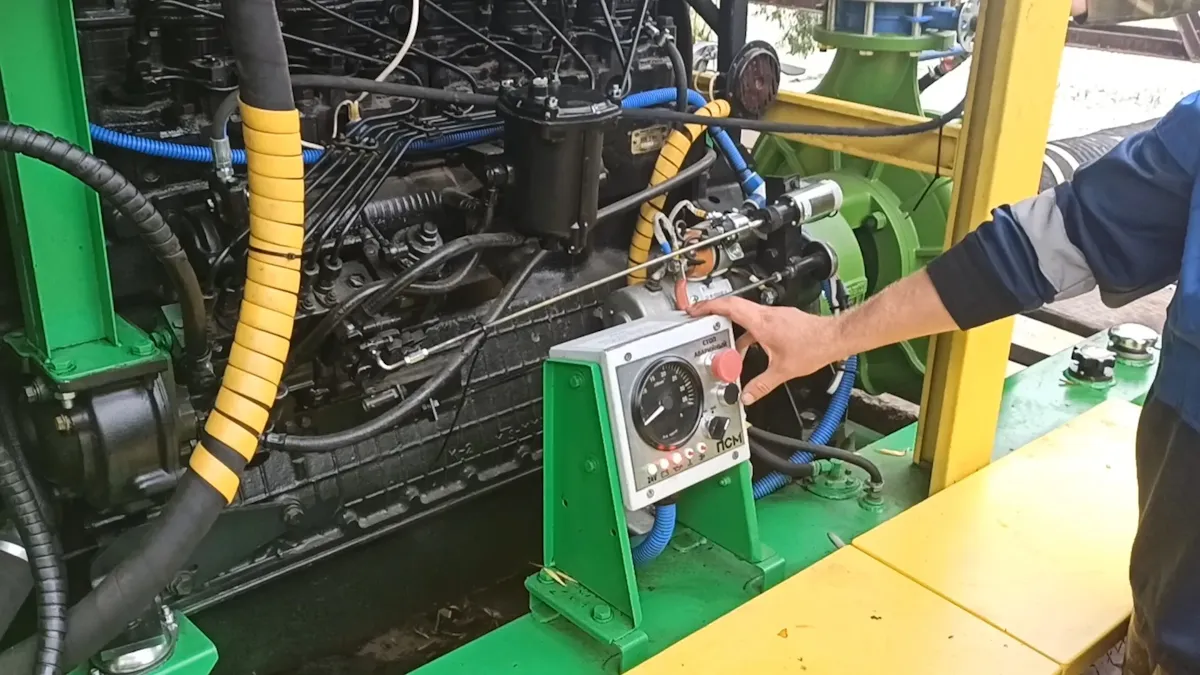

Дизельные насосные установки (ДНУ) подходят для удаленных территорий и агрохолдингов с разветвленной сетью полей.

Основные плюсы:

• Полная автономность и независимость от ЛЭП. ДНУ незаменимы там, где подведение электрических мощностей невозможно или экономически неоправданно.
• Мобильность. Станции с дизельным приводом легко перемещать между источниками воды или разными участками орошения. Установка на шасси или салазках позволяет оперативно развернуть полив там, где он необходим в данный момент.
• Надежность в сезон. ДНУ не зависят от аварий на электросетях или падения напряжения в сельских районах. В период засухи, когда каждый час простоя критичен для урожая, автономность становится главным преимуществом.

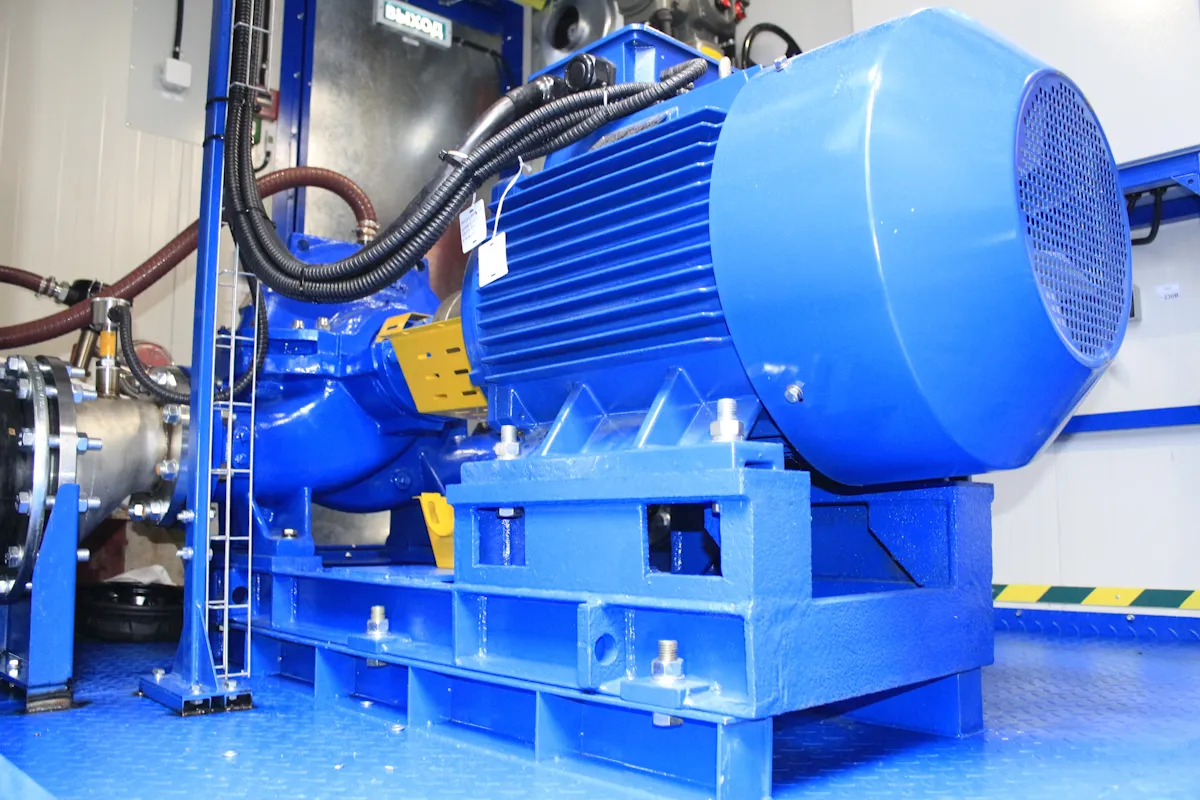

Блочные насосные станции (БНС) с электрическим приводом экономически выгодное решение для электрифицированных объектов.

Преимущества БНС:

• Низкие эксплуатационные расходы: Стоимость электроэнергии в пересчете на кубометр перекачанной воды значительно ниже стоимости дизельного топлива.
• Простота обслуживания: Электродвигатели требуют гораздо меньше внимания, чем двигатели внутреннего сгорания: не нужна регулярная замена масла, фильтров и доставка топлива в поле.
• Экологичность и тишина: Электрические станции работают тише, чем дизельные и не имеют выхлопа. Это важно при расположении полей вблизи населенных пунктов.

Как подобрать исполнение и компоновку станции

Оросительная техника работает непосредственно на полях, часто в удалении от охраняемых баз, поэтому вопрос сохранности и защиты от погодных условий является приоритетным.

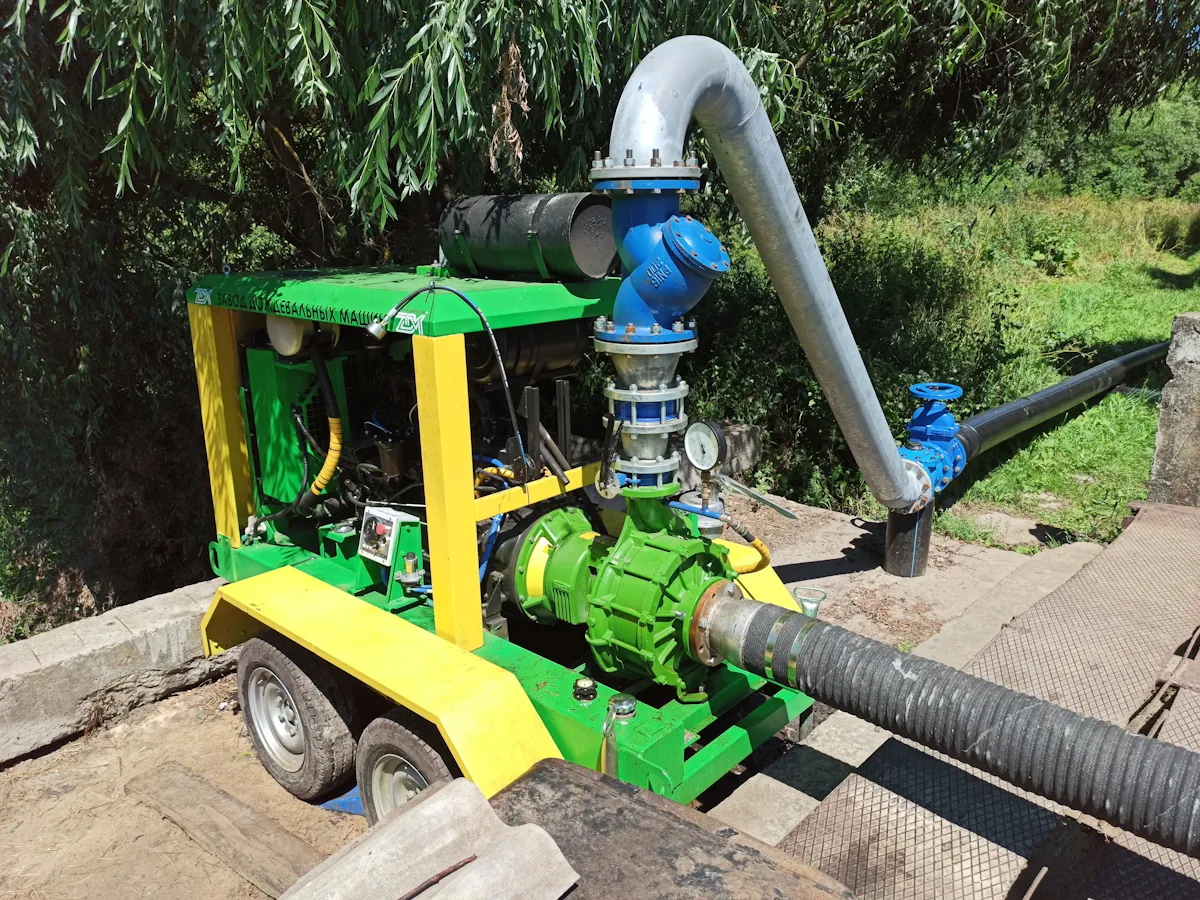

Капотированное исполнение чаще всего используется для дизельных установок. Капот защищает двигатель и насосный узел от осадков, прямой солнечной радиации и пыли. Кожух также выполняет роль шумоизоляции, что важно при круглосуточной работе.

Блок-контейнеры подходят для стационарных электрических и дизельных станций. ПСМ изготавливает цельнометаллические контейнеры и контейнеры из сэндвич-панелей. Это полноценные технические помещения с системами освещения, отопления и принудительной вентиляции. Контейнер надежно защищает насосную и электрическую часть от холода, перегрева и конденсата.

Учитывая специфику работы «в полях», мы предусматриваем антивандальную защиту: усиленные запорные механизмы, скрытые петли и возможность установки систем охранной сигнализации. Все элементы управления и заливные горловины топливных баков находятся под замком внутри защищенного контура.

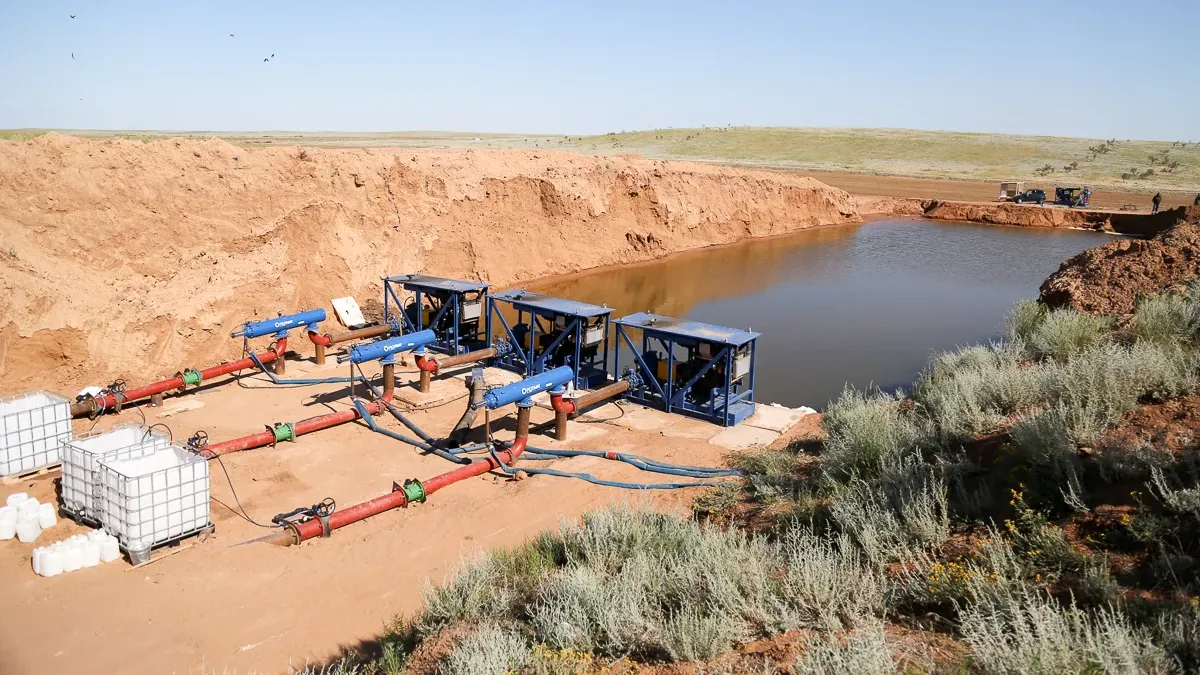

При заборе воды из рек, прудов и оросительных каналов параметры всасывания не постоянны: расстояние от зеркала воды до насоса меняются, могут появляться водоросли, тина, мальки, песок и глина. Эти ограничения необходимо принимать во внимание при выборе исполнения станции и конфигурации всасывающей магистрали.

Стационарная компоновка подходит для скважинного водозабора и капитальной инфраструктуры, где станция стоит на одном месте годами. Передвижная установка на раме или прицепе выручает, когда оборудование нужно перебрасывать между участками или работать сезонно из канала.

Плавучая насосная станция на понтоне подойдет на реках и крупных водохранилищах с переменным уровнем. Понтон всегда находится на плаву, и расстояние от насоса до зеркала воды остается неизменным и минимальным. Это снимает проблему кавитации из-за падения уровня водоема.

Для защиты от тины, песка и рыбы на всасывающей линии устанавливаются специализированные заборные сетки и фильтры. В случае работы на водоемах с большим количеством водорослей и тины станции комплектуются самоочищающимися фильтрами, которые используют часть потока воды для постоянной промывки сетки и предупреждения ее загрязнения в процессе полива.

Количество насосов и схемы резервирования

На критичных объектах закладывают схему N+1, при которой к рабочим насосам добавляют один резервный той же мощности. Логика простая: если в сезон выходит из строя один агрегат и резерва нет, полив встаёт на 1–3 дня. Для культур в фазе налива даже короткий водный стресс оборачивается ощутимым снижением урожайности, и ставка резервного насоса оказывается заметно дешевле потерянного гектара. Для небольших систем до 50 га резервный насос можно не закладывать, но запасной комплект ремкомплектов нужен в любом случае.

Выбор решения под переменную нагрузку и режим работы

Когда зон много и расход постоянно меняется, секционная компоновка из 2–4 насосов меньшей мощности с каскадным включением работает экономичнее, чем один большой агрегат. Один насос обслуживает 1–2 зоны, второй подключается на пике, третий стоит в резерве, и за счёт этого станция почти всегда находится в зоне максимального КПД.

ЧРП и автоматизация в оросительных системах

Для электрических станций мы практически всегда рекомендуем установку частотно-регулируемого привода (ЧРП). Это устройство меняет скорость вращения вала двигателя в зависимости от реальной потребности системы.

Например, если одна зона орошения закрылась, частота снижается, и давление в магистрали остаётся стабильным. Без ЧРП колебания при переключении зон достигают 1–2 бар, и для капельных систем это уже критично: ленты страдают от перегрузки, а в момент просадки полив фактически не идёт.

Когда насос работает на 70% от номинала, ЧРП экономит 25–35% электроэнергии по сравнению с дросселированием задвижкой. За сезон на средней станции это десятки тысяч киловатт-часов, и преобразователь окупается за 1–2 сезона эксплуатации.

Кроме того, ЧРП исключает огромные пусковые токи и гидравлические удары в трубах, что в 2–3 раза продлевает срок службы запорной арматуры и соединений трубопровода.

При заборе воды из открытого водоёма обязательна защита от сухого хода, потому что иначе насос работает «на воздухе» и быстро выходит из строя. Кавитацию контролируют по вибрации и давлению на входе, а плавный пуск и останов через ЧРП убирают гидроудары, которые на длинных трассах рвут фитинги и арматуру.

Особенности эксплуатации в сезон

Весной станцию запускают по чёткому порядку: промывают магистраль, проверяют фильтры, контролируют герметичность всасывающей линии и тестируют защиты. В сезон еженедельно отслеживают перепад давления на фильтре, потому что его рост однозначно сигнализирует о необходимости промывки, и параллельно проверяют масло, подшипники и ток двигателя. Отдельного внимания заслуживает фильтрация воды для орошения: даже грамотно подобранный фильтр без регулярной обратной промывки забивается за 2–3 недели интенсивной работы, из-за чего снижается напор.

Сезонная консервация осенью требует не меньшей дисциплины. Из всех точек сливают воду, магистрали и сам насос продувают сжатым воздухом, рабочие колёса консервируют, фильтрующие элементы демонтируют и сушат в закрытом помещении. Дизельные ДНУ дополнительно обслуживают по двигателю: либо сливают топливо, либо заправляют его стабилизатором, меняют масло и снимают аккумулятор. Если эти процедуры пропустить, весенний запуск превращается в полноценный капитальный ремонт.

Типичные ошибки при выборе насосной станции для орошения
