Дизельная насосная установка ДНУ(Г)-350/40

ДНУ(Г)-350/40
Как подобрать насосную установку

Опишите задачу в опросном листе. Мы предложим оптимальный по цене вариант

Заполнить опросный лист

8-800-500-08-12 (доб. 1100)

Двигатель
По специальному заказу возможна установка двигателя Doosan, Volvo Penta

ЯМЗ
Насос
Грунтовый
Тип жидкости
Абразивные гидросмеси, пульпа
Подача
Расход перекачиваемой жидкости (производительность)
350 м3
Напор
Повышение давления насосом
40 м
Диаметры всасывающего/напорного фланца
200 мм / 150 мм
Узнать цену
После заполнения формы мы свяжемся с вами для уточнения деталей
Как подобрать насосную установку
Для оформления заявки и для расчета стоимости предлагаем заполнить опросный лист. Укажите ваши контактные данные, чтобы специалист ПСМ смог связаться для уточнения всех технических деталей.

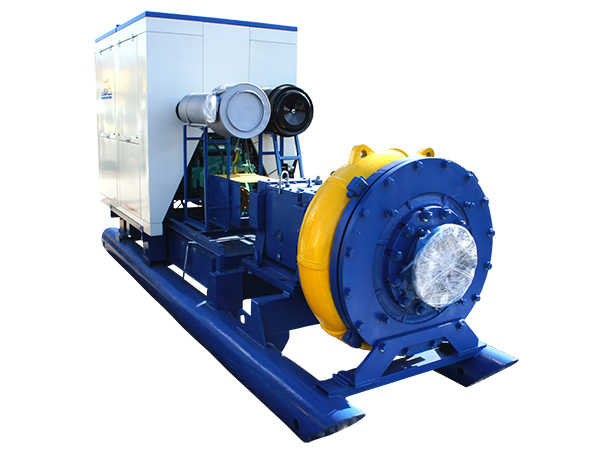

Дизельные насосные установки ДНУ(Г)-350/40 перекачивают абразивные гидросмеси (пульпу).

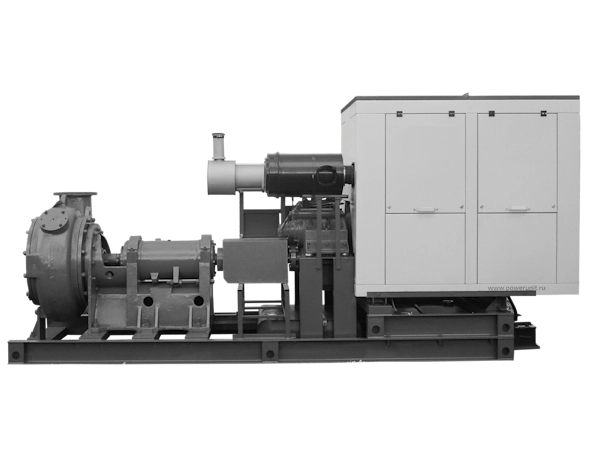

Базовая комплектация: дизельный двигатель ЯМЗ и одноступенчатый центробежный грунтовый насос, смонтированные на общей раме и соединенные между собой карданным валом.

Дополнительно:

  • Заменим отечественный двигатель на импортный: Doosan, Volvo Penta
  • Поставим дополнительное оборудование: от подогревателей до автоматизированной системы управления
  • Укомплектуем напорными и всасывающими магистралями, арматурой
  • Установим навес, капот или контейнер, шасси или лыжи
Собираются на базе грунтовых насосов

Применяются для перекачивания:

  • Абразивных гидросмесей
  • Гравийно-песчаных смесей
  • Пульпы
Двигатель
Модель двигателя ЯМЗ 236М2
По специальному заказу возможна установка двигателя Doosan, Volvo Penta
Тип 6VN
6-цилиндровый V-образный без турбонаддува
Диаметр цилиндра, мм 130
Ход поршня, мм 140
Рабочий объем, л 11.15
Степень сжатия 16.5:1
Механизм управления топливоподачей и останова двигателя
Насос
Модель насоса ГрАК 350/40 ГрАТ 350/40
Рабочая точка 350 м3/ч, 40 м
Эксплуатац. частота вращ., об/мин 1000
Диаметры всасывающего/напорного фланца 200 мм / 150 мм

Характеристики перекачиваемой среды:

Тип жидкости - абразивные гидросмеси, пульпа
Максимальная плотность - 1600 кг/м3
Максимальная температура перекачиваемой жидкости - 70°C
Концентрация твердых включений - до 30% средней крупностью до 6 мм и твердостью до 9000 МПа
Водородный показатель рН - от 6 до 8
Приборы для контроля работы насоса Манометр, мановакуумметр
Система управления

Ручное управление

Система управления, запуска и останова с аналоговыми приборами, кнопками и индикаторами

На приборной панели располагаются:

  1. тахометр для измерения частоты вращения коленчатого вала двигателя
  2. дисплей, показывающий наработку ДНУ в моточасах
  3. кнопка пуск, стоп
  4. кнопка аварийного останова
  5. индикаторы предельно-допустимых параметров: температура ОЖ, давление масла, заряда АКБ
  6. индикатор включения подогревателя ОЖ двигателя (при наличии опции)
  7. указатель уровня топлива в баке

Автоматическое управление

Система управления на базе контроллера Deif. Применяется:

  • Для автоматизации работы агрегата: запуск и настройка работы без участия оператора, поддержка двигателя в состоянии “горячего резерва”
  • Для контроля работы агрегатов на базе двигателей с электронной системой управления
  • Для организации внешнего мониторинга

Функции автоматической системы управления:

  • Запуск и останов двигателя
  • Управление агрегатом по программе, установленной в контроллере.
  • Аварийно-предупредительная сигнализация и аварийная защита
  • Сбор параметров работы дизельного двигателя и насоса от датчиков (сигнальной температуры охлаждающей жидкости, аварийного давления масла, засора воздушного фильтра, частоты вращения, давления на входе и выходе, датчика сухого хода и др., набор зависит от марки двигателя и установленных опций)
  • Вывод параметров работы на панель оператора

Аварийно-предупредительная сигнализация и аварийная защита (САПСиЗ)

  • Оповещает об авариях - включает звуковую и световую индикацию (например, при низком давлении в системе смазки двигателя, критической температуре охлаждающей жидкости, при отсутствии зарядки АКБ от генератора)
  • Осуществляет остановку агрегата при возникновении аварийной ситуации (например, при низком давления масла в системе смазки двигателя, при превышении допустимых значений рабочих оборотов)

Условия, при которых сработает САПСиЗ, устанавливаются индивидуально в зависимости от выбранной системы управления (ручное или автоматическое управление), модели двигателя, наличия опций

Исполнение
Базовое исполнение Общая фундаментальная или модульная базовая рама
Контрольные точки
Частота вращения насоса, об/мин 1000
Подача, м³/ч 200 300 350 400 500
Напор, м 44 41 40 38 35
Потребляемая мощность на смеси плотн. 1300 кг/м³,кВт 57 72 77 87 116
Потребляемая мощность на смеси плотн. 1600 кг/м³,кВт 70 88 95 107 142
Топливная система
Топливный бак, л 200
Расчетный расход топлива в рабочей точке, л/ч 20.5
Время автономной работы в рабочей точке 9.8 ч
Топливные фильтры
- грубой очистки со сменными фильтрующими элементами
- тонкой очистки со сменным фильтром
Масляная система
Объем системы смазки, л 28
Система охлаждения масла с масляным радиатором
Система газовыхлопа
Тип глушителя Промышленный
Система охлаждения
Система охлаждения водо-воздушная, состоящая из водяного радиатора или двухконтурная с насосом забортной воды, водо-водяным и водо-масляным охладителем
Объем системы охлаждения, л 17
без заправочного объёма радиатора
Система электрооборудования
Зарядный генератор переменного тока, максимальная сила тока 28А, модели 1322.3771
Пусковое устройство 8.2 кВт
Комплект аккумуляторных батарей
Трансмиссия
Реверс редуктор с гидроприводом сцепления
Система воздухозабора
Система впуска с воздушным фильтром
! Примечание

Технические параметры и характеристики насоса даны при следующих условиях:

  • температура воды 20 оС
  • атмосферное давление 1 Бар
  • плотность 1000 кг/м3
Отклонение напора при эксплуатации до минус 10%.

Насосные установки ПСМ с грунтовыми насосами

Насосное оборудование Россия Россия
В составе земснаряда для добычи гравийно-песчаного материала
Насосное оборудование Россия Россия
Транспортировка пульпы и подача воды на промывочный прибор
Насосное оборудование Россия Россия
Работа на месторождениях на острове Большевик и полуострове Таймыр
Насосное оборудование Эфиопия Эфиопия
Добыча золота и энергообеспечение месторождений
Насосное оборудование Россия Россия
Добыча песка со дна реки

Все проекты ПСМ →

Опции двигателя
Предпусковой жидкостный подогреватель
Электрический подогреватель охлаждающей жидкости
Опции топливной системы
Система автоматической дозаправки топливом
Система учета расхода топлива
Опции насоса
Система заполнения насоса Газоструйный вакуумный аппарат
Опции системы управления
Опции системы управления на базе контроллера Deif:
  • Дублирующие аналоговые приборы
  • Система дистанционного мониторинга и управления
  • Контроль за автоматической дозаправкой топлива из внешнего источника в рабочий бак (при наличии такого оборудования)
  • Набор дополнительных бинарных входов и реле, управляемых контроллером, для решения задач пользователя
  • Замена базового контроллера на контроллер другой марки
  • Функция параллельной работой
Система газовыхлопа
Искрогаситель для обеспечения пожаробезопасности
Навес Навес

Навес предназначен для защиты двигателя и системы управления от атмосферных осадков.

Возможно изготовление навеса для двигателя или для всей установки.

Защита от осадков
Погодозащитный капот Погодозащитный капот

Капот обеспечивает защиту от осадков, механических повреждений, сохраняют оборудование от доступа посторонних лиц.

Возможно изготовление капота для двигателя или для всей установки.

Защита от осадков Защита от взлома Собственное производство
Контейнер «Север» Контейнер «Север»

Контейнеры «Север» из утепленных сэндвич-панелей позволяют эксплуатировать оборудование при температуре воздуха от -40°С до +40°С.

Возможно оснащение контейнера внутренними системами (освещения, вентиляции, отопления, пожаротушения, охраны)

Защита от осадков Защита от шума Защита от холода Пожарная безопасность Защита от взлома Удобный сервис Собственное производство Сертификат ТС
Контейнер «Север-М» Контейнер «Север-М»

Контейнеры «Север-М» на базе морских контейнеров позволяют эксплуатировать оборудование при температуре воздуха от -40°С до +40°С. Максимально-антивандальный вариант - имеет IV класс устойчивости к взлому.

Возможно оснащение контейнера внутренними системами (освещения, вентиляции, отопления, пожаротушения, охраны)

Защита от осадков Защита от шума Защита от холода Пожарная безопасность Защита от взлома Удобный сервис Собственное производство Сертификат ТС
Варианты передвижного исполнения

Передвижное исполнение позволяет оперативно перемещать оборудование на место эксплуатации, не требует подготовки площадки и монтажа перед началом работы.

Чаще всего перемещение агрегатов требуется для аварийных работ, в горном деле, в строительных компаниях, в нефтегазовой отрасли и сельском хозяйстве.

Возможна установка

  • На прицепы автомобильные (с ПТС) и тракторные (с ПСМ)
  • На сани, полозья
Насосная установка на прицепе в шумозащитном кожухе ДНУ на полозьях в капоте Насосные установки на прицеп-тележках Насосная установка в контейнере на полозьях Насосная установка на санях Насосная установка на полозьях

Гарантия

Гарантийный срок – 18 месяцев с момента отгрузки или 12 месяцев с момента ввода в эксплуатацию или 2000 моточасов в зависимости от того, что наступит раньше.

Услуги

ПСМ предоставляет полный комплекс сервисных услуг по сопровождению оборудования:

Соответствие стандартам

Дизель-насосные установки ПСМ соответствуют техническому регламенту таможенного союза: ТР ТС 010/2011 «О безопасности машин и оборудования» и стандартам ISO 9001:2015.

Климатическое исполнение насосного агрегата - УХЛ ГОСТ 15150-69 с температурой окружающей среды от минус 10°С до плюс 40°С.

Условное обозначение

Условные обозначения
