Модульные ЦОДы для ИИ-нагрузки AI Base
Описание
Линейка модульных ЦОДов для ИИ-вычислений ПСМ AI Base — это инженерная база для корпоративной AI ready инфраструктуры, защищённого локального контура для ИИ-задач.
Префаб-решение состоит из систем энергоснабжения и охлаждения, адаптированных под высокую ИИ-нагрузку, систем безопасности и автоматизации.
Базовая разработанная инженерная конфигурация — модель ПСМ AI Base S-200 D2C
-
AI ready
-
AI Base
-
Отличия от стандартного МЦОД
Это локальный закрытый контур, готовый к разработке прикладных AI-решений для бизнеса.
В AI ready инфраструктуре выделяются три слоя:
- AI Base. Инженерная база (энергетика, охлаждение, безопасность, автоматика)
- AI Cluster. Вычислительный контур (GPU/CPU-серверы, система хранения, сеть и среда запуска AI-сервисов)
- AI Factory. Модельный и прикладной слои (управление моделями и интеграции)
Каждый слой опирается на предыдущий, образуя инфраструктуру для создания AI-сценариев.
ПСМ реализует первый слой — AI Base — как часть AI ready инфраструктуры или как самостоятельный продукт.
Решение рассчитано на компании, которым необходимо быстро развернуть высокоплотную (high-density) вычислительную инфраструктуру без строительства «капитального» ЦОДа. В перспективе развития корпоративных ИИ-вычислений AI Base можно масштабировать, создавая локальный GPU-кластер.
Задачи, для которых подходит AI Base:
- корпоративные AI-агенты
- инференс
- обучение моделей
- промышленная обработка данных
По инженерной логике AI Base близок к стандартному модульному ЦОДу, но выполнен в более сложной инженерной конфигурации, адаптированной к высокоплотной ИИ-нагрузке.

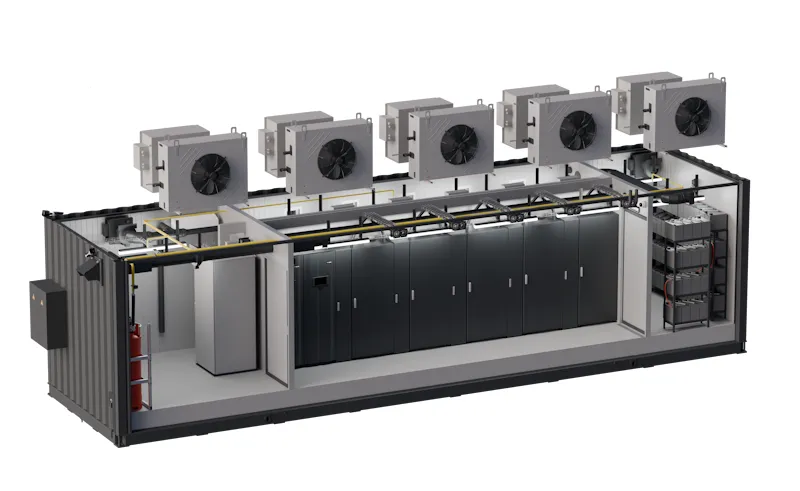

AI Base (ИИ-МЦОД) — это единый контейнерный блок-модуль, в котором размещены инженерные системы для интеграции вычислительного контура. ПСМ реализует решение под ключ: индивидуальные расчёт мощности и проектирование, заводская сборка, доставка, монтаж и запуск AI Base на объекте с последующим сервисным сопровождением.
Подбираем оптимальную комплектацию оборудования:
- для распределения питания и резервирования
- для холодоснабжения и вентиляции
- для охранно-пожарной безопасности
- для автоматизации и диспетчеризации через SCADA
Если на площадке клиента нет доступной сетевой мощности для подключения МЦОДа, но есть лимит газа или возможность подключения к газовой инфраструктуре, ПСМ решает задачу электроснабжения за счёт строительства собственной газовой генерации. Газовый энергоцентр может работать автономно в островном режиме или параллельно с сетью — для снижения затрат и стабилизации ИИ-нагрузки.
ИТ-мощность стандартных МЦОДов не покрывает плотность нагрузки, которая требуется для AI-инфраструктуры. Высокоплотные стойки с GPU/CPU-серверами требуют большей мощности ИБП, более высокого номинала распределительного оборудования, токовых нагрузок, кабелей и шинопроводов. В связи с этим кратно возрастает тепловыделение, и полностью меняется подход к охлаждению.
Для AI-нагрузок недостаточно стандартного внутрирядного охлаждения In-Row. Поэтому в AI Base реализуются решения уровня RDHx — водовоздушное охлаждение стойки — или Direct-to-Chip, при котором теплоноситель подводится непосредственно к чипам.
С учётом высокой плотности, более сложного и производительного охлаждения меняется компоновка всего модуля: усложняются маршруты кабельных трасс и расширяются сервисные зоны.
Ключевое отличие ПСМ AI Base — высокая плотность нагрузки (High Density). В базовой конфигурации расчётная тепловая нагрузка на стойку составляет 40–45 кВт, в моделях с rack-scale системами - 120-150 кВт.
-
ПСМ AI Base S-200 D2C
-
ПСМ AI Base D-400 D2C
-
ПСМ AI Base D-600 D2C
-
ПСМ AI Base D-1000 D2C
-
ПСМ AI Base S-100 Air
Базовая разработанная модель линейки. Это одномодульный AI ready МЦОД класса до 200 кВт IT-нагрузки с основным контуром охлаждения Direct-to-Chip.
Текущая расчетная конфигурация: 4 IT-стойки с нагрузкой 40–45 кВт на стойку, ориентировочная IT-нагрузка 160–180 кВт. Итоговая мощность и состав оборудования уточняются по конфигурации сервера и требованиям заказчика.
ПСМ AI Base S-200 D2C — первый этап создания локального ИИ-контура класса high-density с перспективой масштабирования. В будущем вы сможете оперативно увеличить вычислительную мощность МЦОДа, добавив ещё один или несколько идентичных модулей.
Характеристики
Охлаждение
Электропитание
Мониторинг
Модуль
Конфигурация для ИИ-нагрузки до 400 кВт. В комплектации два модуля, объединённых в единое пространство. Адаптируем модель под нужную вам ИТ-ёмкость. Итоговую конфигурацию разрабатываем индивидуально на основании техзадания.
Характеристики
Охлаждение
Электропитание
Мониторинг
Модуль
Конфигурация для ИИ-нагрузки до 600 кВт. В комплектации два модуля, объединённых в единое пространство. Адаптируем модель под нужную вам ИТ-ёмкость. Итоговую конфигурацию разрабатываем индивидуально на основании техзадания.
Характеристики
Охлаждение
Электропитание
Мониторинг
Модуль
Конфигурация для ИИ-нагрузки до 1000 кВт. В комплектации несколько модулей, объединённых в единое пространство. Итоговую конфигурацию разрабатываем индивидуально на основании техзадания.
Характеристики
Охлаждение
Электропитание
Мониторинг
Модуль
Упрощённая конфигурация одномодульного ЦОДа для ИТ-нагрузки до 100 кВт. Позволяет быстро развернуть вычислительную инфраструктуру на площадках, где нужны быстрый отклик, минимальная нагрузка на каналы связи и усиленная защита данных.
Характеристики
Охлаждение
Электропитание
Мониторинг
Модуль
-
Базовая конфигурация
-
Внешнее исполнение
-
Вспомогательные инженерные системы
-
Масштабирование
Полная заводская готовность
Цельносварной мобильный корпус собственного производства состоит из трёх отсеков.

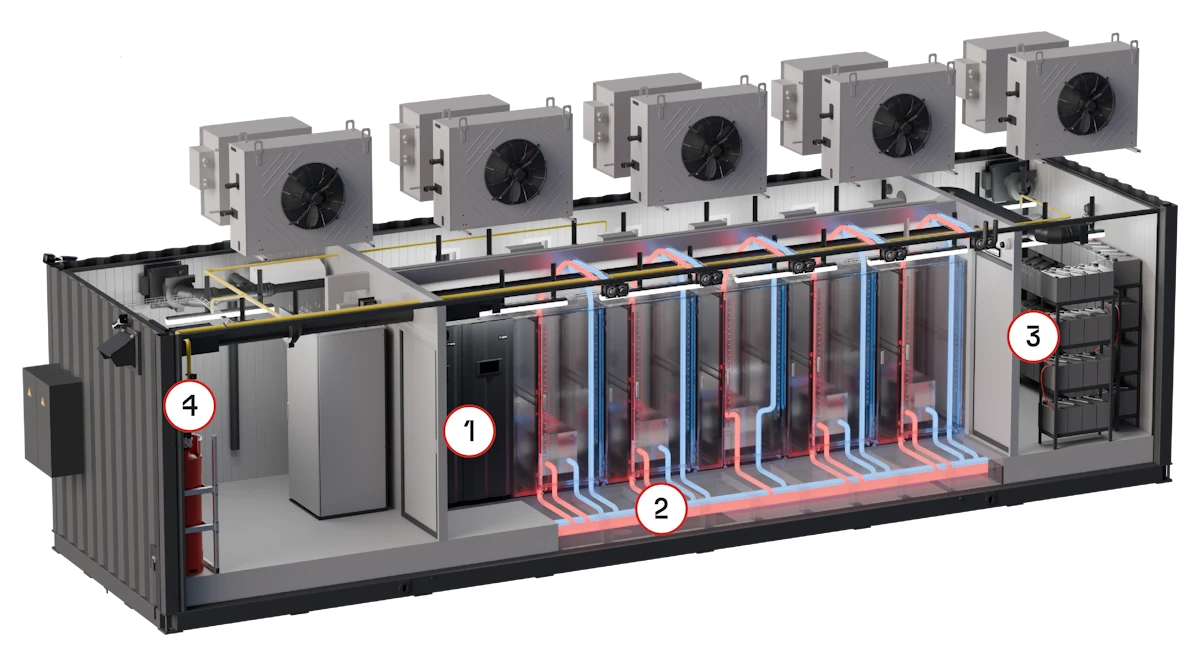

Общая компоновка
- Основной машинный отсек
ИТ-зал, в центре которого размещены серверное оборудование, основные элементы системы охлаждения и ИБП. Разделён на холодный и горячий коридоры
- Фальшпол
Инженерное подполье для размещения части кабельных линий, элементов охлаждения, дренажа и системы контроля протечек
- Отсек АКБ
Стойки с аккумуляторными батареями размещены отдельно для эффективного контроля условий эксплуатации: вентиляции, температуры, пожарной безопасности, мониторинга состояния аккумуляторов и подключения к ИБП
- Электротехнический отсек / операторная
Помещение, в котором размещены все НКУ, щиты и панели управления системами AI Base
Модуль AI Base проектируется как сложный инженерный объект, в котором компактно размещены:
- Вычислительные системы для высокоплотной ИИ-нагрузки
- Элементы охлаждения и поддержания микроклимата
- Оборудование для резервирования и электроснабжения
- Системы контроля доступа и пожарной безопасности
- Автоматизированное рабочее место (АРМ) оператора
Ключевое отличие AI Base от стандартного МЦОДа — высокая сервисная доступность, расширенные зоны для обслуживания. Инженер может свободно работать со всеми узлами: проводить диагностику, ремонт и замену элементов без демонтажа оборудования, расположенного рядом.
Мы подбираем комплектующие, проектируем системы и модуль дата-центра по индивидуальным требованиям. Интегрируем ИБП и ИТ-оборудование ведущих вендоров России и мира. Оставьте заявку для связи — мы ответим на любые вопросы.

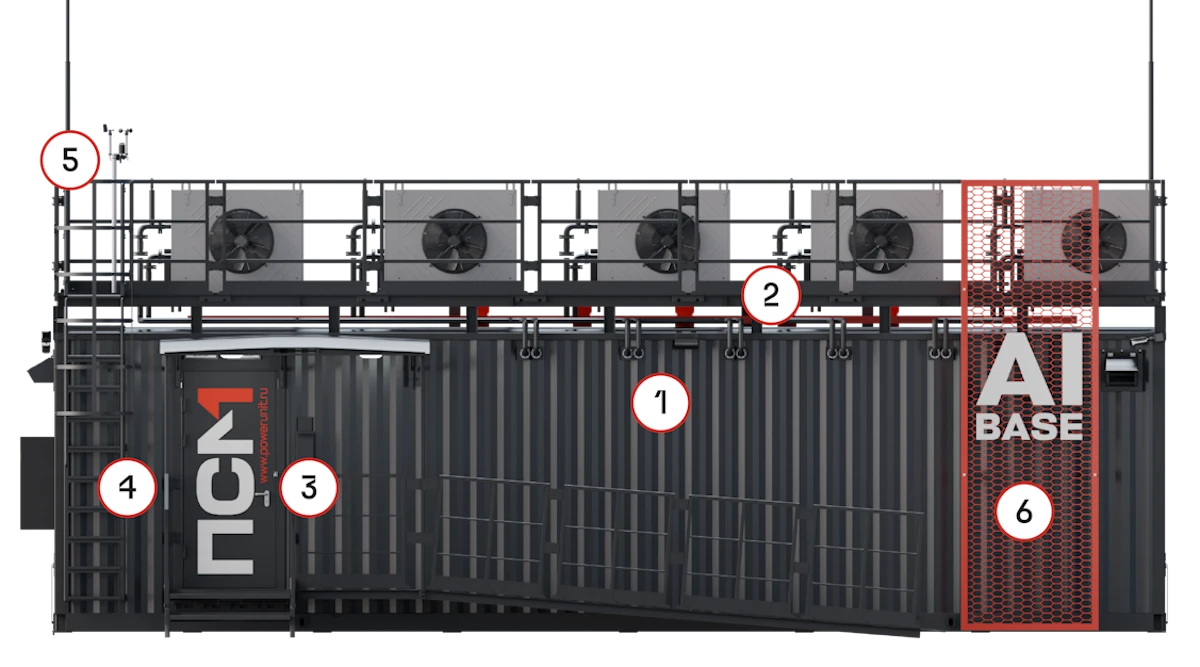

AI Base — быстровозводимое модульное здание. Размещение доступно на любой ровной площадке с доступом к техприсоединению к сети или автономным электростанциям. Установка модуля не требует трудоёмкого монтажа и сложных строительных работ.
ПСМ реализует кастомное производство для эксплуатации в любом климате: −40...+40 °C в базовой конфигурации. Габариты модулей подходят для перевозки автотранспортом.
- Контейнер
Разделён на технологические отсеки. Цельносварные основание и корпус гарантируют устойчивость, жёсткость и равномерное распределение нагрузки без деформации. Стены контейнера из сэндвич-панелей обеспечивают герметичность, теплоизоляцию и поглощение шума работающего оборудования
- Кровля и площадка для драйкулеров
Зона монтажа внешних блоков кондиционеров расположена над крышей контейнера. В промежутке расположены трубопроводы жидкостной системы охлаждения
- Входная группа
Крыльцо с площадкой, пандусом, лестницей и поручнями, козырёк для защиты от дождя и снега, входная дверь в операторную
- Лестница на крышу и ограждения
Удобный доступ к площадке обслуживания драйкулеров. Ограждения по всему периметру для безопасной работы на высоте
- Молниезащита
Молниеприёмники (молниеотводы) расположены на крыше модуля
- Дизайн экстерьера
Окраска и эстетические элементы в стиле ПСМ или разработка дизайн-проекта на основе вашего брендбука
Модуль AI Base оснащён комплексом систем, которые обеспечивают поддержание микроклимата, безопасность и удобство эксплуатации:
- Приточно-вытяжная вентиляция
Вентиляционные окна оборудованы воздушными утеплёнными клапанами КВУ с электроприводом
- Система газового пожаротушения, АУГПТ
Модули с функцией контроля давления и готовности защищают от протечек и случайных срабатываний. Металлические трубы с распылителями для подачи газовой смеси во все точки модуля
- Пожарная сигнализация
Система предупреждения о задымлении и возгорании для оперативной эвакуации персонала и запуска пожаротушения
- Система контроля и управления доступом, СКУД
Контроль входной группы с ограниченным допуском персонала в модуль
- Видеонаблюдение
Непрерывный контроль внутренних помещений и периметра вокруг МЦОДа. В базовой конфигурации: 4 камеры внутри модуля, 3 камеры наружного наблюдения
- Освещение
Рабочее и аварийное освещение внутри и снаружи модуля
- Заземление
Выводы внешнего заземления для подключения к контуру площадки

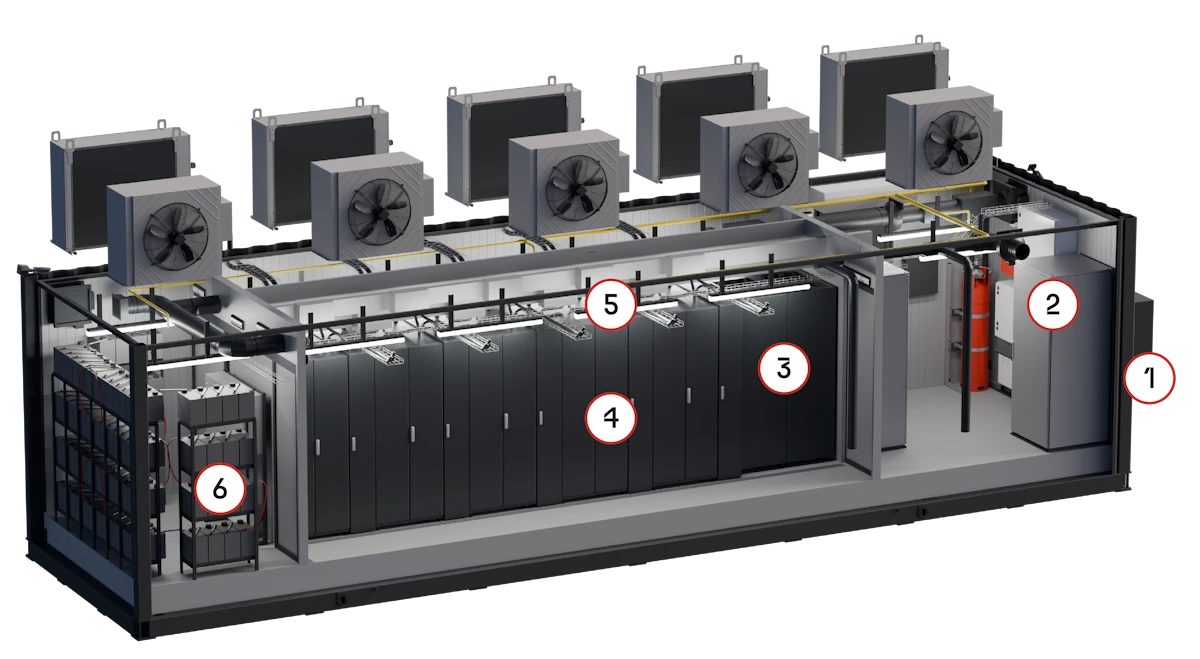

Увеличение ИТ-мощности AI Base реализуем в двухмодульном стыкуемом решении. Объединяем два блока базовой конфигурациии в единое технологическое пространство.
- Увеличиваем количество ИТ-стоек
- Расширяем инженерные зоны
- Стыкуем модули по инженерным коммуникациям
- Интегрируем единую систему охлаждения, питания и мониторинга
-
Электропитание и резервирование
-
Собственная генерация
Система электроснабжения AI Base рассчитана на непрерывную работу вычислительной и инженерной инфраструктуры при полной ИТ-нагрузке класса high-density. Мониторинг и управление параметрами энергосистемы реализованы комплексно через АСУ ТП на базе SCADA. Время автономной работы AI Base рассчитывается индивидуально, в зависимости от мощности, итоговой комплектации и требований заказчика.
Отказоустойчивость обеспечивается 2N-резервированием: A/B питание до каждой стойки, два независимых ввода с ИБП.
- Блоки подключения силовых кабелей
Герметичные кожухи, защищённые от попадания пыли
- Главный распределительный щит, ГРЩ
Низковольтное комплектное устройство напряжением (НКУ 0,4 кВ) распределяет электроэнергию во все системы дата- центра
- Источники бесперебойного питания, ИБП
В случае нестабильного напряжения или аварийного отключения сети обеспечивают минимум 5 минут автономной работы при полной ИТ-нагрузке, в том числе в конце жизненного цикла АКБ
- ИТ-стойки для GPU/CPU
Напольные монтажные шкафы для размещения серверного оборудования
- Блоки распределения питания (PDU) и структурированная кабельная система (СКС)
Кабельная трасса проходит по стенам, под фальшполом и потолком. Предусмотрены две независимые линии питания — основная и резервная, через PDU-A / PDU-B
- АКБ, аккумуляторные батареи
В базовой конфигурации применены AGM-батареи. В альтернативной — могут быть применены литий-ионные батареи (LFP). АКБ размещены в обособленном отсеке для эффективного контроля условий эксплуатации: вентиляции, температуры, пожарной безопасности, мониторинга состояния аккумуляторов и подключения к ИБП
Для выполнения ИИ-задач необходима постоянная стабильная нагрузка от сети. Если на площадке размещения AI Base нет доступной сетевой мощности или срок техприсоединения долгий, но на площадке возможно подведение газовой линии, ПСМ реализует локальную энергосистему.

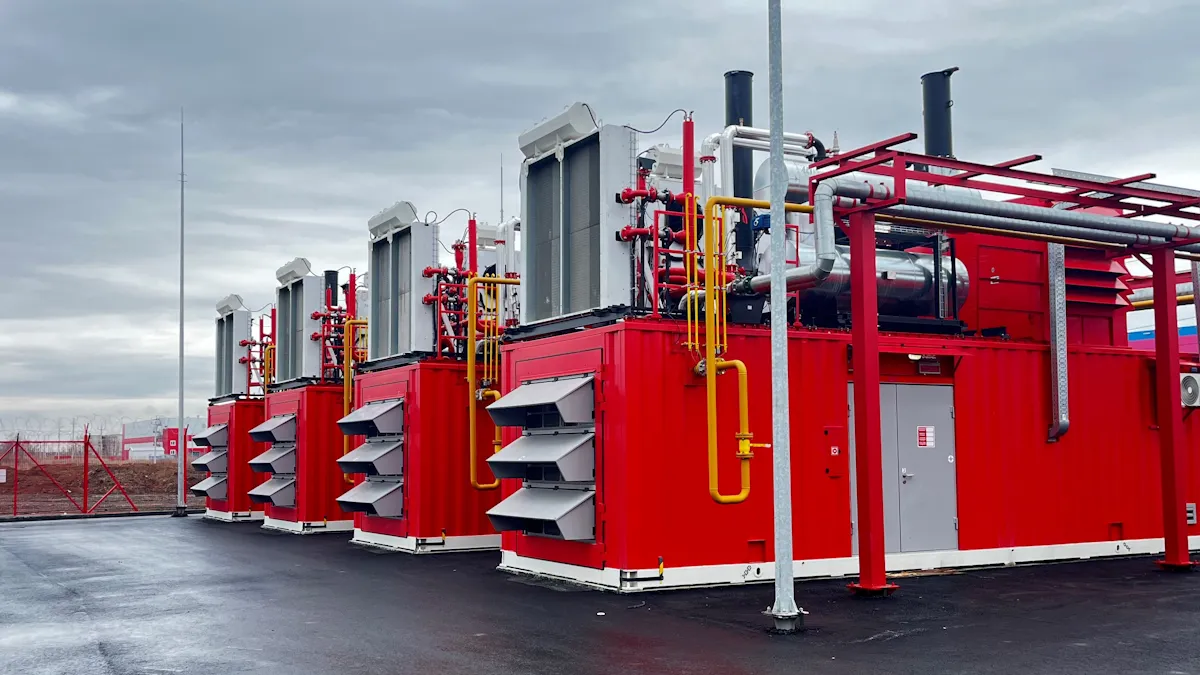

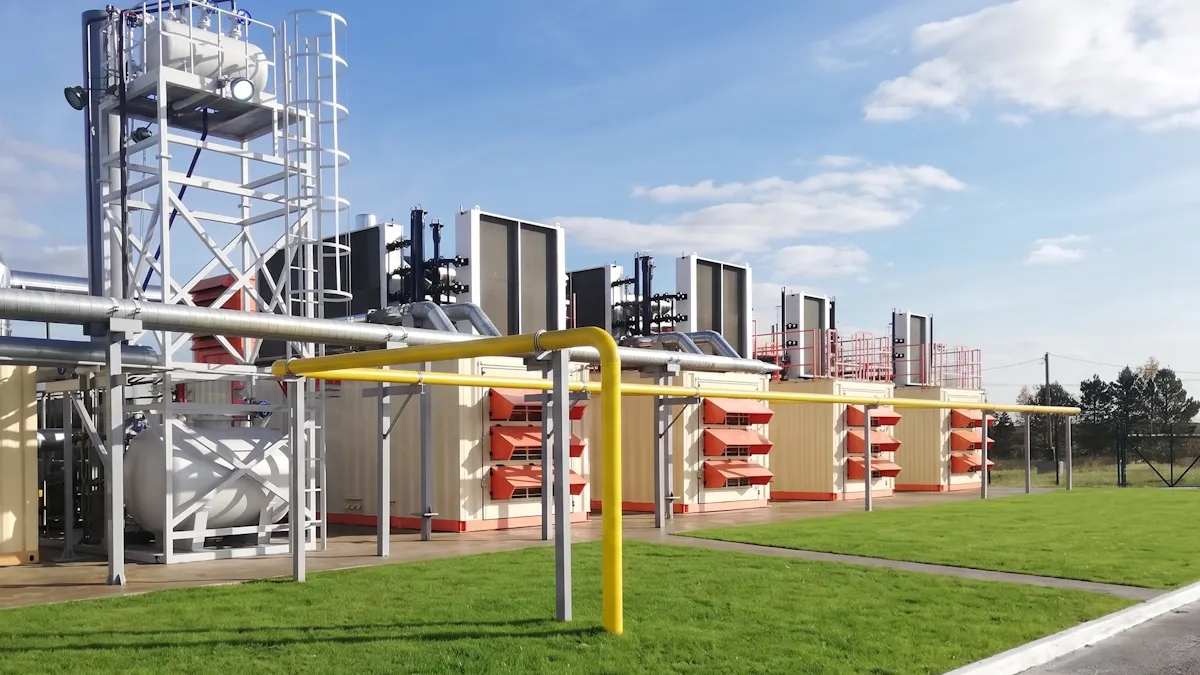

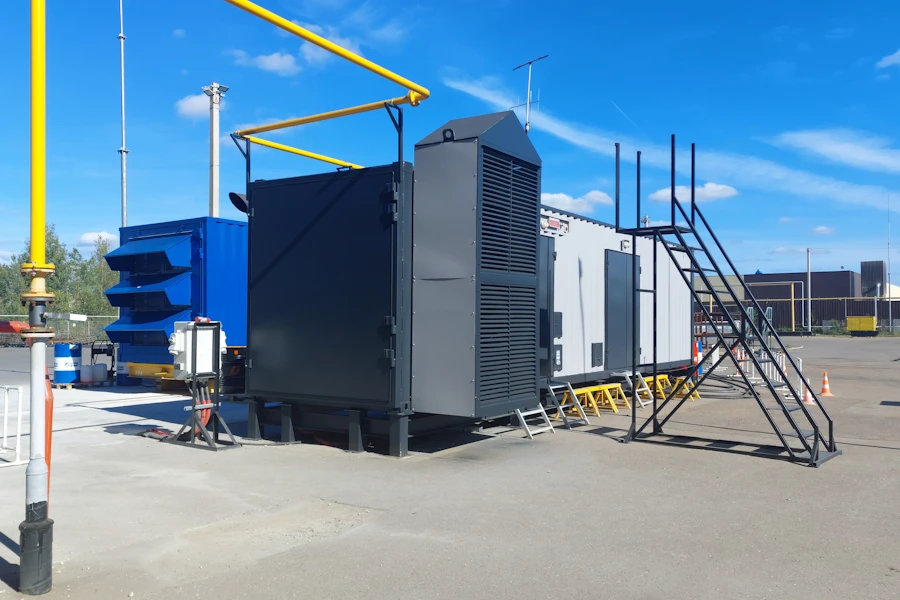

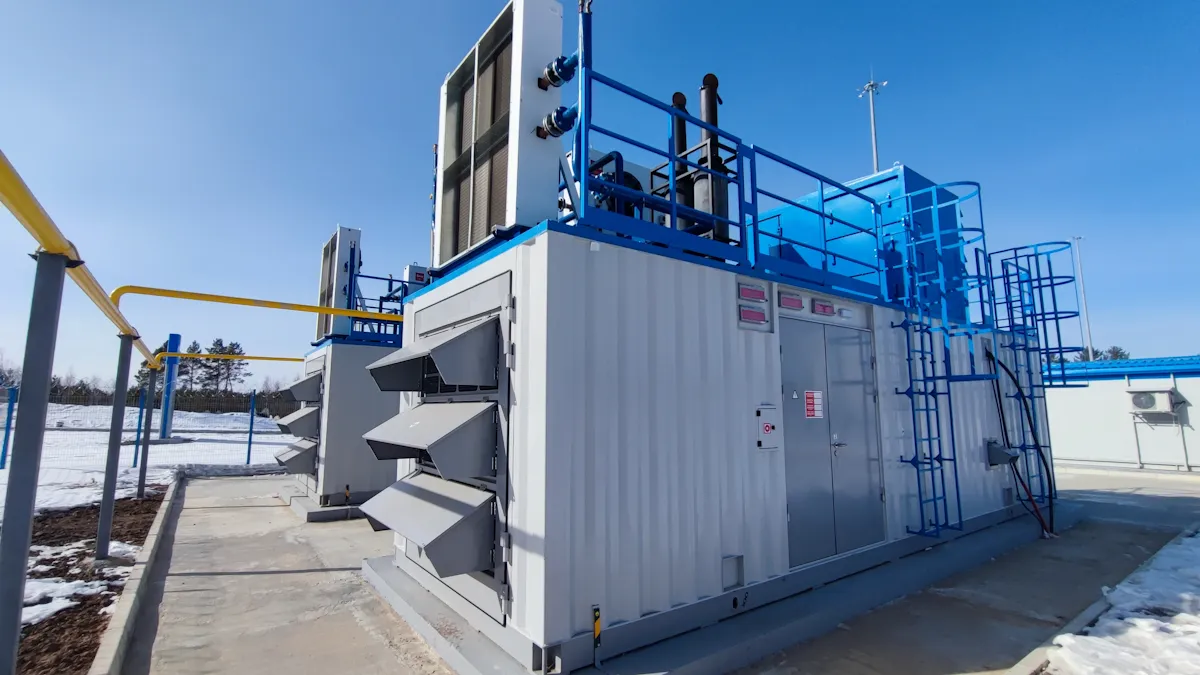

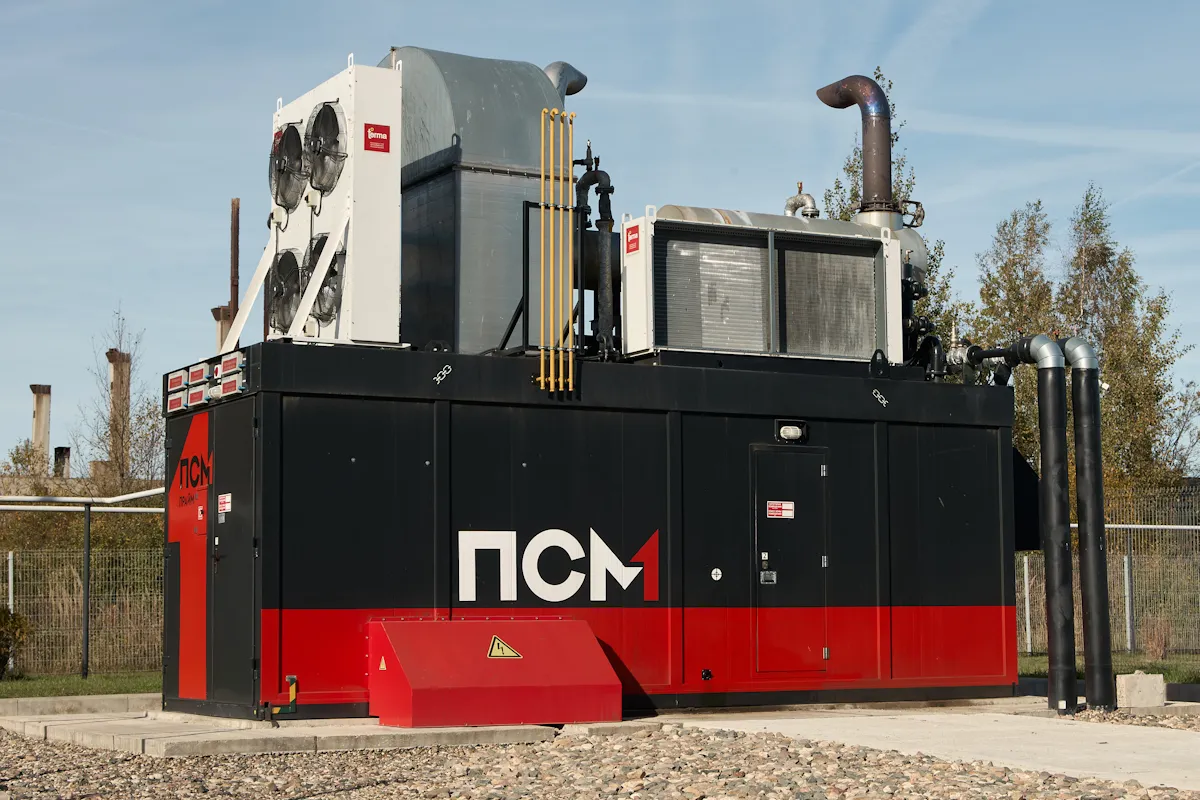

Параллельно с AI Base проектируем и производим газовые электростанции для работы в автономном режиме или в параллели с сетью. Газовые энергоцентры рассчитаны на длительную работу и вработку стабильной нагрузки. Дополнительно для бесперебойной работы ИИ-МЦОДа возможно подключение дизель-генераторных установок для аварийного электроснабжения.
Такой энергетический сценарий оптимален для компаний, расположенных в удалённых регионах и планирующих внедрять промышленный AI. Строительство газовых энергоцентров актуально для Москвы и Московской области — зонах энергодефицита из-за с плотной застройки «капитальных» ЦОДов.
Газовая генерация обходится дешевле, чем киловатт-час от сети: стоимость 1 кВт-ч на газе начинается от 2,5 рублей.
-
Жидкостное охлаждение (Liquid Cooling)
-
Воздушное охлаждение (Air Cooling)
Охлаждение в AI Base рассчитано на поддержание рабочих условий серверного оборудования класса нагрузки high-density. В базовой конфигурации ИИ-МЦОДа предусмотрено жидскостное охлаждение по технологии Direct-to-Chip (D2C).
D2C — это замкнутый жидкостный контур, по которому теплоноситель подводится напрямую к самым горячим компонентам GPU/CPU-серверов. Теплоноситель по трубопроводам отводится в CDU, распределительный узел охлаждения с теплообменником, затем — во внешний контур с драйкулером.

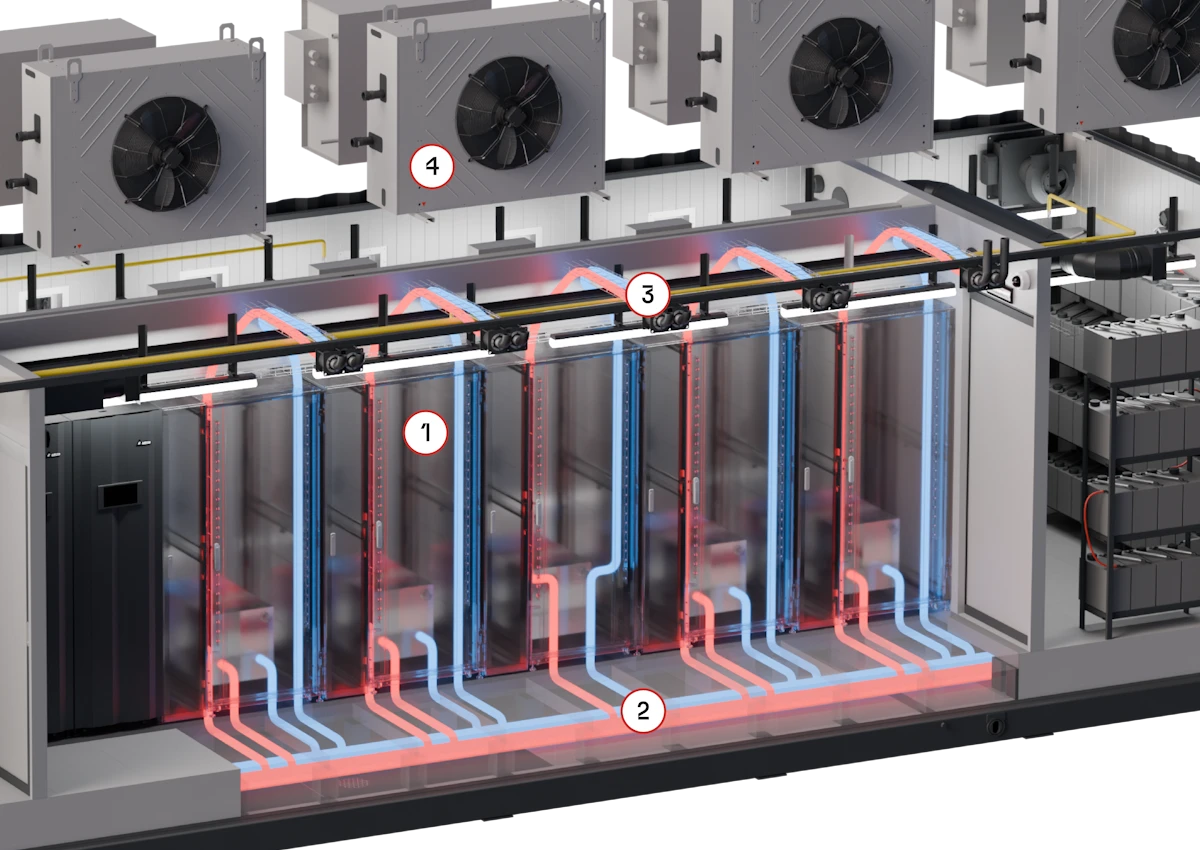

Архитектура системы охлаждения D2C
- ИТ-стойки для GPU/CPU
Напольные монтажные шкафы для размещения серверного оборудования
- Трассы подачи и «обратки» теплоносителя
Управляемый контур проходит под фальшполом, через ИТ-стойки, CDU и выводится на крышу к блокам драйкулеров. Контур изолирован и защищает оборудование от коротких замыканий и коррозии. Внутри каждой ИТ-стойки расположены датчики контроля протечек, сигналы которых фиксируются в SCADA-системе
- CDU / Coolant Distribution Unit
Узел распределения теплоносителя: связывает внешние блоки охлаждения и внутренний контур, регулирует давление и скорость потока жидкости
- Внешние теплообменники контура охлаждения

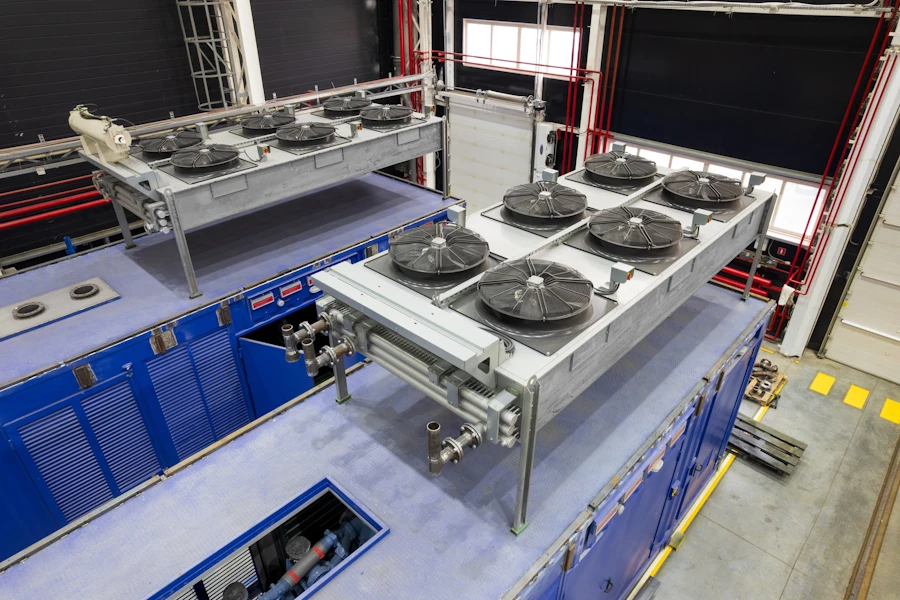

Драйкулеры (сухие градирни) на крыше модуля. В альтернативной конфигурации может быть применён выносной чиллер
Остаточное тепло, выделяемое смежными инженерными системами (ИБП, НКУ, автоматикой), отводится при помощи воздушного охлаждения — внутрирядных кондиционеров, изоляции воздушных коридоров и приточно-вытяжной вентиляции.

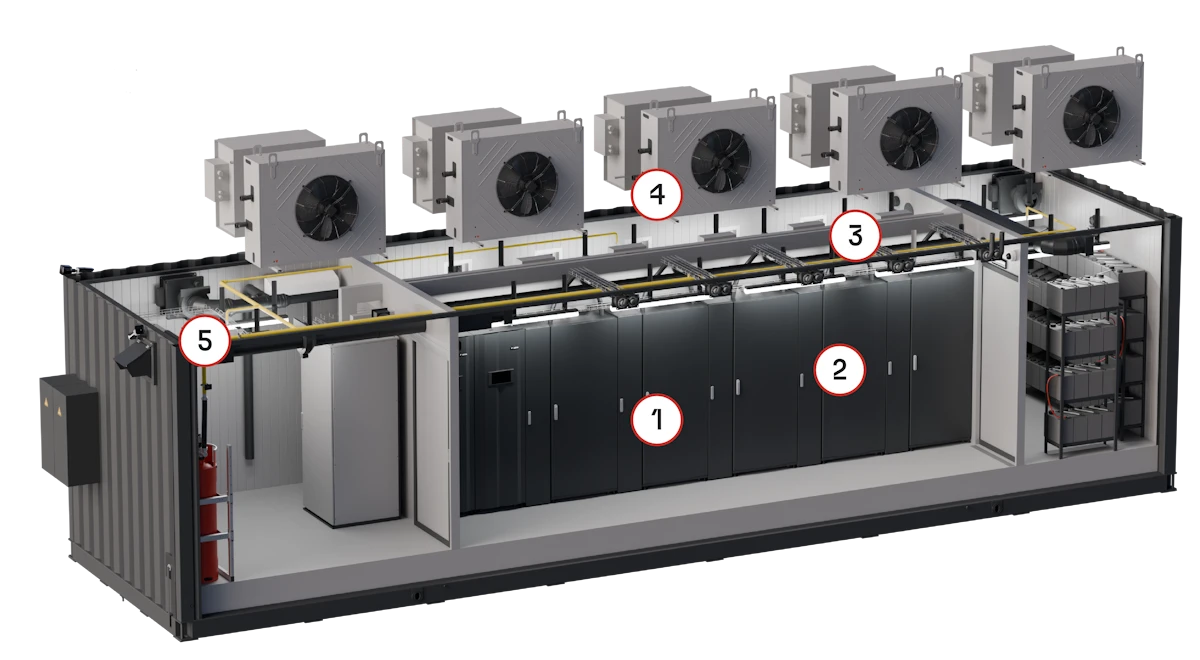

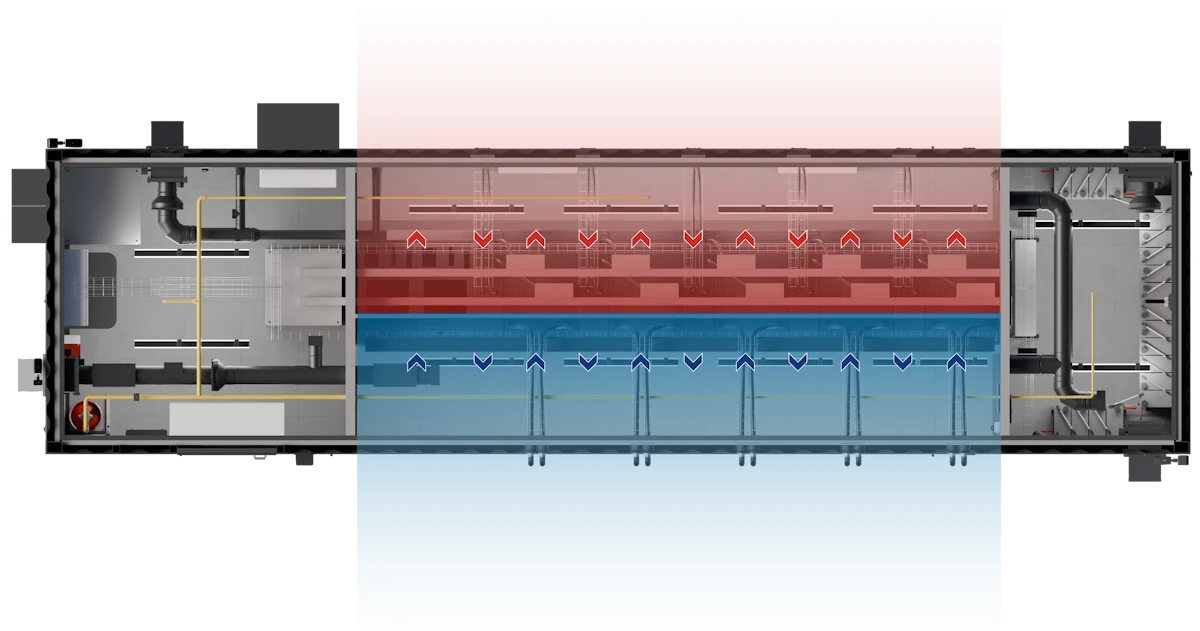

Архитектура системы воздушного охлаждения
- ИТ-стойки для GPU/CPU
Напольные монтажные шкафы для размещения серверного оборудования
- Прецизионные кондиционеры
Внутрирядные кондиционеры (In-Row) c фронтальной подачей воздуха. Размещены между ИТ-стойками по схеме резервирования N+1
- Изоляция воздушных коридоров
Разделение машинного отсека на зоны с холодным и горячим воздухом для эффективного охлаждения ИТ-оборудования. Разделение машинного отсека на зоны с холодным и горячим воздухом для эффективного охлаждения ИТ-оборудования. В машзале расположены датчики контроля влажности и температуры
- Внешние теплообменники контура охлаждения
Драйкулеры (сухие градирни) на крыше модуля. В альтернативной конфигурации может быть применён выносной чиллер
- Приточно-вытяжная вентиляция
Вентиляционные окна оборудованы воздушными утеплёнными клапанами КВУ с электроприводом
-
ИТ-инжиниринг
-
Контролируемые параметры
За диспетчеризацию AI Base отвечает SCADA / BMS-контур. Разработку ПО реализует партнёрская ИТ-компания — ПСМ UNLIM.
Проектирование АСУ ТП осуществляется параллельно с разработкой инженерных систем. Подход расширяет функционал: от точечных реакций на отказы — к управляемой комплексной эксплуатации и аналитике.
ПСМ внедряет АСУ ТП на полевом и среднем уровне, интегрирует систему в верхний уровень заказчика. Для передачи данных применяется выделленная телекоммуникационная стойка (telecom-rack). Интеграция реализуется через промышленные протоколы и интерфейсы, включая Modbus, SNMP, RS-485, DI / DO.
Интерфейс SCADA / BMS включает главный экран контроля состояния всего модуля и отдельную мнемосхему для каждой инженерной системы AI Base. Система сохраняет, анализирует журнал событий и формирует тренды. Доступны регулирование прав доступа и настройка дистанционных уведомлений о событиях.
Охлаждение:
- Параметры жидкостного контура
- Протечки
- Температура и влажность в модуле
- Отказы и ввод резерва
Электроснабжение:
- Питание стоек (PDU)
- Работа ИБП
- Состояние АКБ
- Отказы и ввод резерва
Безопасность:
- Пожаротушение
- Контроль доступа
- Сигнализация
- Видеонаблюдение
Видеоконтроль:
- Инженерный отсек
- Отсек АКБ
- Горячий и холодный коридоры
- Внешний периметр
-
Электроснабжение
-
Производство модулей
-
ПСМ в ЦОДах
Более 20 лет ключевое направление нашей работы — энергетическое оборудование. Мы адаптировали проверенные инжиниринговые решения в области энергетики и применили их в модульных дата-центрах.
70% систем модульного ЦОДа повторяют устройство дизельных электростанций и энергомодулей. В каждом из этих продуктов предусмотрены распределение питания, АВР, охлаждение, диспетчеризация, пожаротушение и контроль доступа. Эти составляющие МЦОДа мы обеспечиваем самостоятельно в статусе производителя. Поэтому реализуем модульные дата-центры более высокого уровня в сравнении с типовыми интеграционными решениями.
ПСМ — лидер в списке вендоров дизель-генераторных установок для ЦОД с 2023 года.
Наши ДГУ резервируют крупнейшие ЦОДы по всей России. Подтверждённый опыт — это гарантия точной синхронизации систем модульного дата-центра от ПСМ. Доверяя нам проект МЦОДа, вы получаете систему бесперебойного электроснабжения по стандартам Uptime Institute.

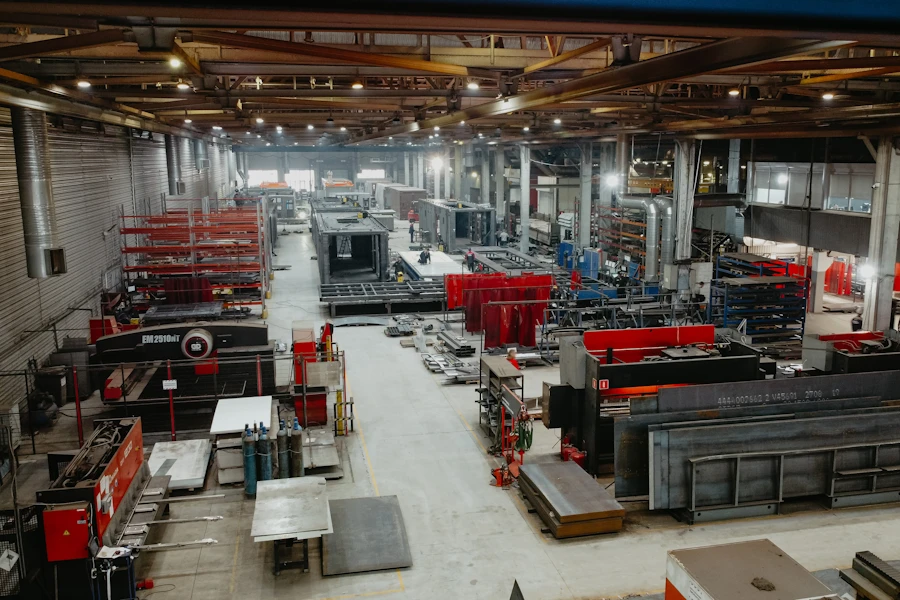

Производим оборудование на заводе ПСМ Прайм.

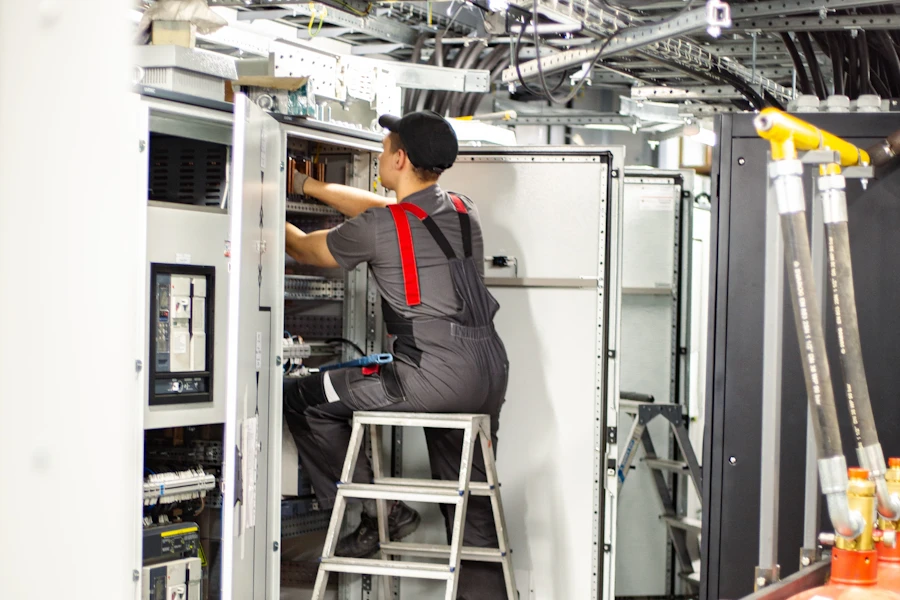

Здесь организована линия крупноузловой сборки и электромонтажа. На площадке работает нагрузочный стенд для заводских испытаний электроустановок и силового оборудования (FAT). За разработку технических решений, рабочей и конструкторской документации отвечает инжиниринговый центр ПСМ.

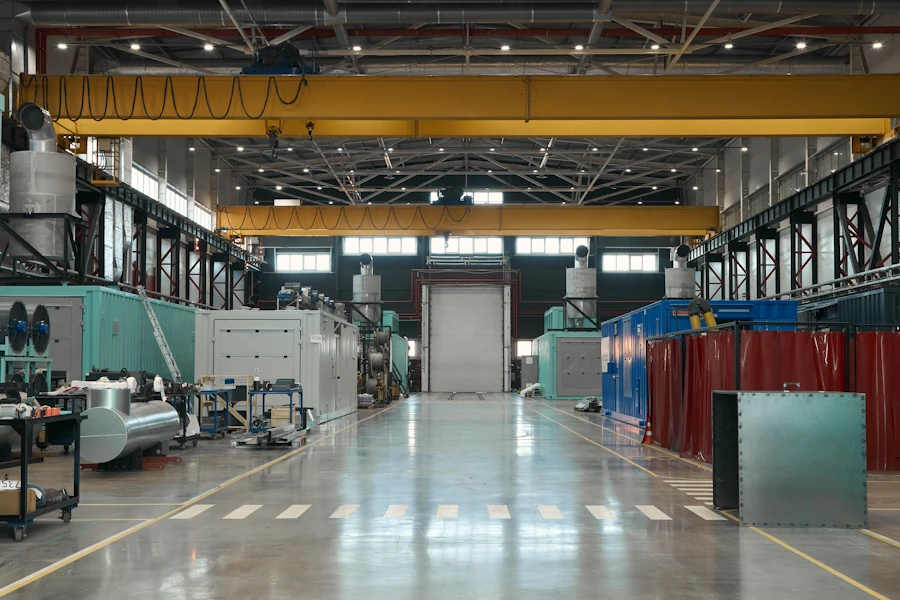

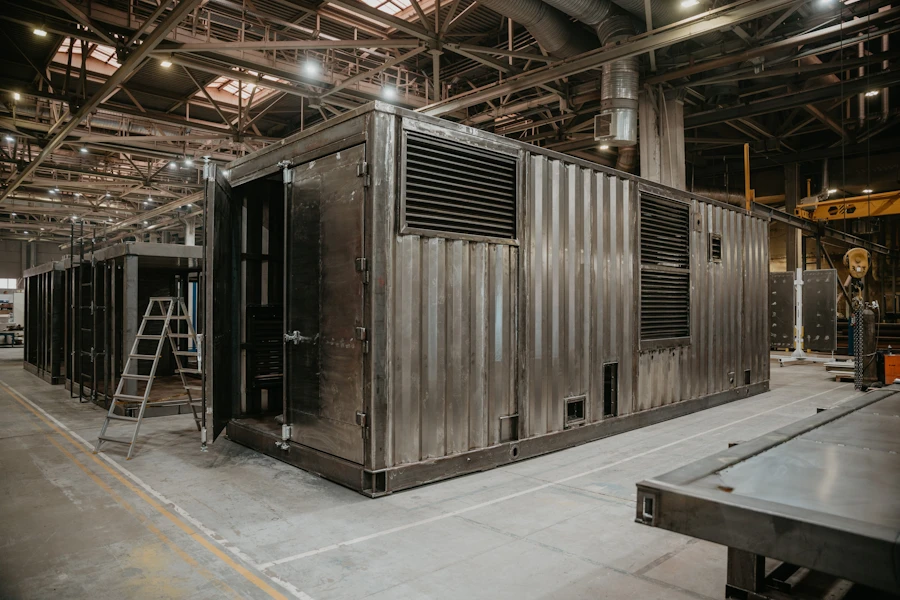

Модули для ЦОДов выпускает завод ПСМ Мастер. На базе этих контейнеров мы более 10 лет производим все электростанции ПСМ.
Эксплуатационная устойчивость наших контейнеров проверена климатом Арктики, морских портов и пустынь:
- Цельнометаллический каркас создаёт максимальную жёсткость
- Утеплённые пол и кровля обеспечивают герметичность и защищают от промерзаний
- Стены из стального профлиста утеплены сендвич-панелями толщиной 100 мм: сохраняют тепло и поглощают шум

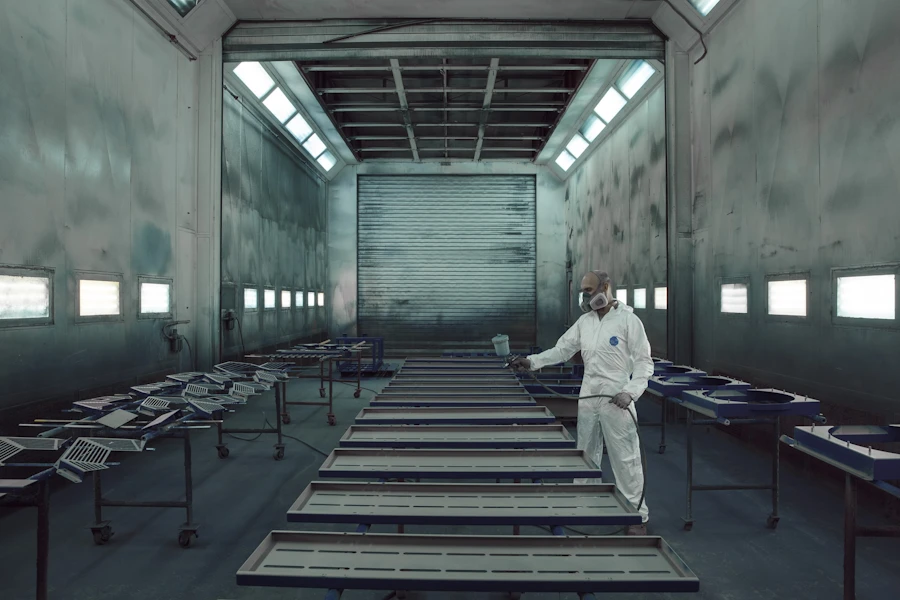

- Специальная технология наружного покрытия и окраски защищает металл от коррозии
- Циркуляцию воздуха внутри модуля обеспечивает система приточно-вытяжной вентиляции
Надёжность модульных зданий подтверждена сертификатом соответствия III степени огнестойкости.
Мы не ограничены типовыми моделями контейнеров 20’ и 40’.
Производим модули для дата-центров в нестандартных габаритах и проектируем гибкие компоновочные решения. Обеспечиваем полный комплекс металлообработки — от лазерной резки до роботизированной сварки.
Контейнеры ПСМ подходят для перевозки автотранспортом. У основания предусмотрены фитинги для безопасной строповки и такелажа.
Отраслевые компетенции:
- Входим в топ-10 разработчиков инженерных решений для дата-центров
- Находимся в постоянном диалоге с застройщиками и операторами ЦОДов
- Подтверждаем квалификацию специалистов и соответствие оборудования в Uptime Institute
Мы проектируем и производим системы гарантированного электроснабжения для центров обработки данных. Департамент комплексных проектов в структуре ПСМ обеспечивает реализацию энергосистем в формате EPC, включая строительно-монтажные работы на объекте.
Доверяя проект модульного ЦОДа нам, вы получаете решение с системной интеграцией под ключ.
Этапы работы реализации МЦОДа:
В концепции AI ready прикладной слой для разработки AI-сценариев разрабатывает ИТ-компания ПСМ UNLIM, которая входит в бизнес-контур ПСМ. Согласованное проектирование инженерной, вычислительной и прикладной частей AI ready сокращает сроки реализации, риски интеграции и запуска моделей за счёт EPC-подхода к проекту.
Часто задаваемые вопросы о модульных ЦОД для ИИ
Облако подходит для быстрых экспериментов и простых AI-сервисов. Сложные корпоративные модели и промышленный ИИ предъявляют более высокие требования к информационной безопасности, стабильности передачи данных и скорости отклика. Обеспечить эти требования может только локальный закрытый AI-контур.
Например: завод металлообработки в Сибири внедряет видеоаналитику производства. Передача объёмных потоков видео в облако коммерческого ЦОДа — слишком долго, аналитика и предупреждения будут неэффективными. Модульный ЦОД на площадке завода решает проблему скорости передачи и обработки данных, защищает доступ к чувствительной информации, а также делает предприятие независимым от дефицита вычислительной мощности в «облачных ЦОДах» и позволяет развернуть AI-инфраструктуру быстрее.
AI ready инфраструктура — этоинженерно-вычислительная база, подготовленная для запуска моделей и разработки прикладных AI-сценариев. Другими словами — локальный модульный ЦОД для ИИ-нагрузки.
AI ready состоит из трёх слоёв:
- AI Base (системы электроснабжения, охлаждения, безопасности и мониторинга)
- AI Cluster (вычислительный контур с серверами GPU/CPU)
- AI Factory (ИТ-контур для управления моделями и интеграций)
AI Base — это первый инженерный уровень AI ready: модуль, питание, охлаждение, безопасность, автоматика и мониторинг.
Инфраструктура AI ready шире: кроме AI Base, она включает вычислительный контур с GPU-серверами и верхний прикладной слой для управления моделями, RAG-сценариев, видеоаналитики, предиктива и других AI-задач.
Главное отличие — плотность нагрузки. В стандартном МЦОДе стойки потребляют меньше энергии и выделяют меньше тепла. В AI Base расчётная нагрузка составляет 32–45 кВт на стойку, поэтому тепловой и электрический баланс рассчитываются иначе.
Стандартный МЦОД проектируется от ИТ-ёмкости: сколько стоек нужно разместить и какую мощность к ним подвести. AI Base проектирвуется от тепло-энергетического баланса и сценариев отказа: сначала нужно понять, сколько тепла выделит GPU-нагрузка, как его отвести, как зарезервировать питание и охлаждение, а уже потом проектировать компоновку, сервисные зоны и мониторинг.
Наиболее эффективна комбинированная технология охлаждения. Основной объём тепла от GPU-серверов отводится жидкостным способом, технологиями RDHx (размещение теплообменника на двери стойки) или direct-to-chip (подвод теплоносителя напрямую к самым горячим компонентам серверов). Выбор модели зависит от возможности компоновки модуля и ИТ-ёмкости МЦОДа. Классическое воздушное охлаждение (внутрирядные кондиционеры, разделение на холодный и горячий коридоры) сохраняется для отвода тепла от инженерных систем — ИБП, АКБ и автоматики.
Площадка должна обеспечивать размещение модуля на ровном подготовленном основании, подвод электрической мощности и подключение к внешнему контуру заземления. Если сетевой мощности недостаточно, модульный ИИ-ЦОД проектируется с собственной газовой генерацией. В этом случае необходимо заложить большую площадь для размещения контейнерных электростанций и газовой инфраструктуры.
С точки зрения безопасности важно обеспечить свободные сервисные зоны вокруг модуля и доступ пожарной техники. Также нужно предусмотреть подъездные пути для доставки и разгрузки модуля: на площадку должен беспрепятственно проходить крупногабаритный транспорт, крановая техника или другое грузоподъёмное оборудование, необходимое для монтажа AI Base.
