ГлавнаяПродукцияДизельные генераторыСерия ADDo «Monsoon» – Дизельный генератор ПСМ ADDo-500
Серия ADDo «Monsoon»
от 60 до 2000 кВт
Выпускаются на базе южнокорейских двигателей Doosan
  • Выдерживают интенсивные пиковые и продолжительные нагрузки
  • Вырабатывают 40 000 моточасов до капитального ремонта
  • Имеют низкую стоимость владения из-за экономичного расхода топлива и недорогих запчастей и расходных материалов
Почему ПСМ работает с Doosan

Все модели серии ADDo «Monsoon»

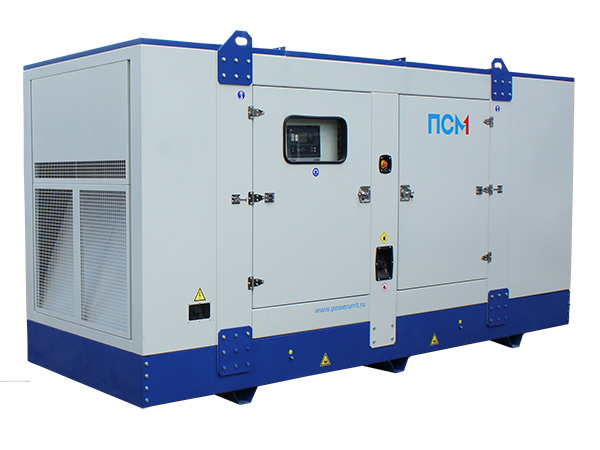

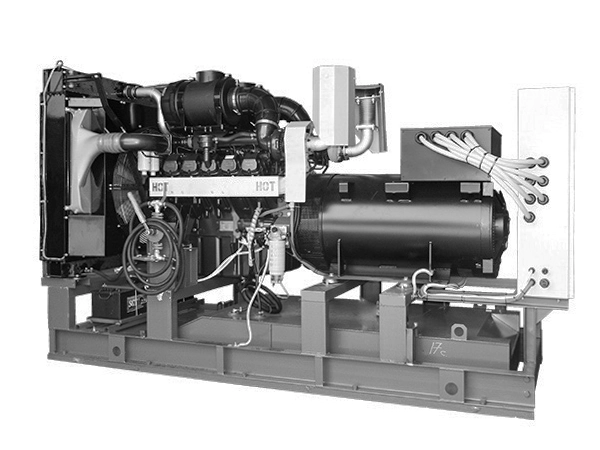

Дизельный генератор ADDo-500 Doosan (500 кВт)

Двигатель
Doosan
Напряжение: 400 В
Основная мощность 500 кВт / 625 кВА
Резервная мощность 550 кВт / 688 кВА
Узнать цену
После заполнения формы мы свяжемся с вами для уточнения деталей

Электростанции серии ADDo-500 производства ПСМ мощностью 500 кВт вырабатывают электрический ток напряжением 400В (частота 50Гц, 3 фазы).

Дизельные генераторы (электростанции) ADDo-500 применяются в качестве основных и резервных источников электроснабжения нефтегазовых месторождений, карьеров, непрерывных производств, датацентров, объектов связи, аэропортов, больниц, котельных и других социальнозначимых объектов.

К электростанции ADDo-500 мы подберем необходимое дополнительное оборудование и вариант исполнения, подходящий для ваших условий эксплуатации.

Серия ADDo «Monsoon»
Серия ADDo «Monsoon»
от 60 до 2000 кВт
Выпускаются на базе южнокорейских двигателей Doosan
  • Выдерживают интенсивные пиковые и продолжительные нагрузки
  • Вырабатывают 40 000 моточасов до капитального ремонта
  • Имеют низкую стоимость владения из-за экономичного расхода топлива и недорогих запчастей и расходных материалов
Почему ПСМ работает с Doosan

Все модели серии ADDo «Monsoon»

Подбор по мощностям
Характеристики
Основная мощность 500 кВт / 625 кВА
Резервная мощность 550 кВт / 688 кВА
Частота тока, Гц 50
Напряжение, В 400
Ресурс до капитального ремонта, м.ч. 40 000
Расход топлива, л/ч
- при 75% нагрузки 103.2
- при 100% нагрузки 135.9
Модель двигателя Doosan DP180LB
Частота вращения вала двигателя, об/мин 1500
Тип 10VTI
Диаметр цилиндра, мм 128
Ход поршня, мм 142
Рабочий объем, л 18.2
Степень сжатия 15:1
Модель генератора Marelli Motori MJB 355 XC4
Напряжение, В 400
Род тока переменный трехфазный
Номинальный коэффициент мощности 0.8
Номинальный ток, А 900
Класс изоляции H
Степень защиты IP23
Регулятор напряжения (AVR) M31FA600A
Топливный бак, л 900
Расход топлива, л/ч
- при 75% нагрузки 103.2
- при 100% нагрузки 135.9
Время автономной работы при 75% мощности, ч 8.7
Время автономной работы при 100% мощности, ч 6.6
Топливные фильтры полнопоточный, со сменным картриджем

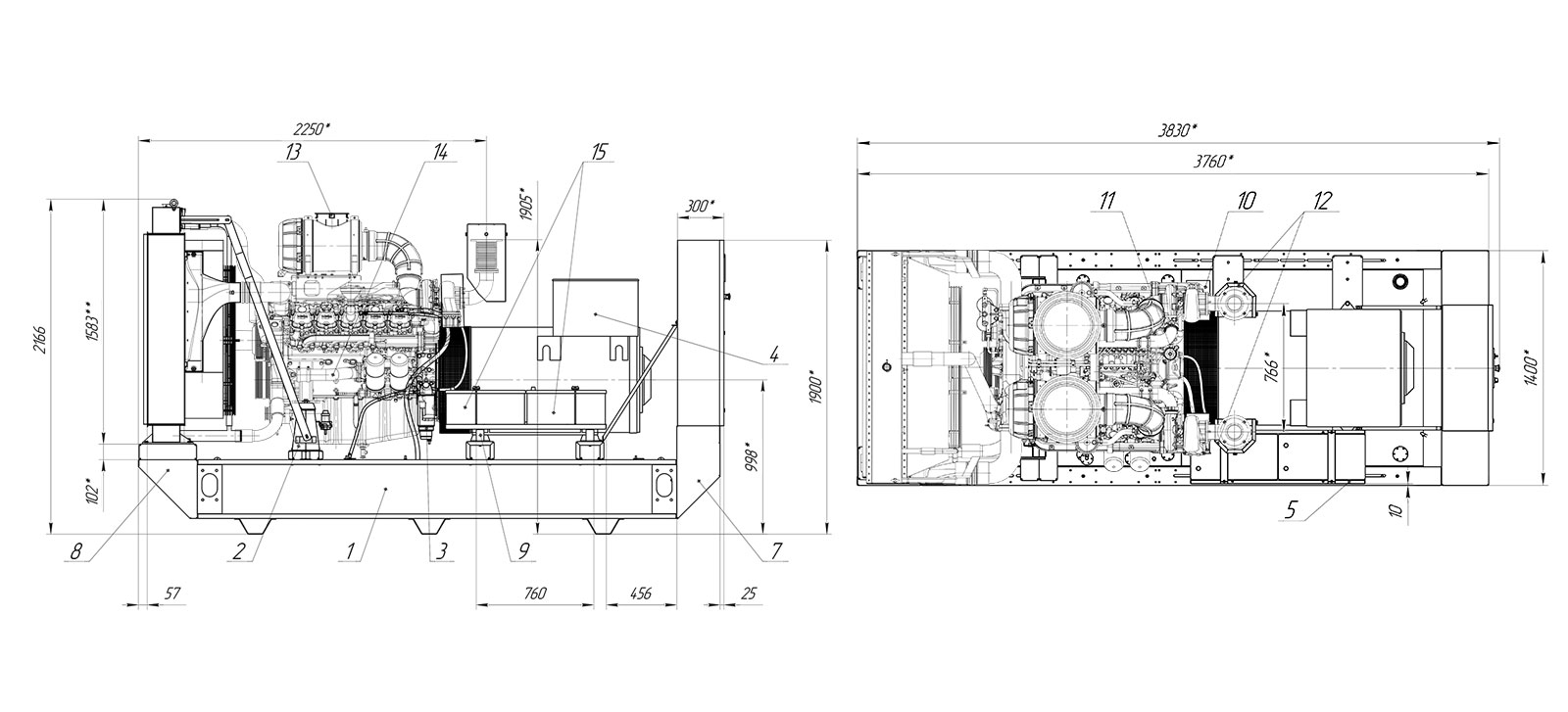

Габаритные размеры (Д×Ш×В), мм 3700×1400×2050
Вес, кг 3720
Тип глушителя Промышленный
Крыльчатка вентилятора толкающего типа
Радиатор жидкостный
Охладитель наддувочного воздуха
Объем системы охлаждения, л 91
Зарядный генератор 45 А
Пусковое устройство Стартер 7 кВт
Напряжение в системе электрооборудования 24 В
Комплект аккумуляторных батарей
Объем системы смазки, л 34
!  Примечание
Характеристики указаны для следующих условий эксплуатации:
  1. Температура воздуха 20 °С
  2. Плотность дизельного топлива - 840 кг/м3 (зимнее дизельное топливо)
  3. Атмосферное давление 101,3 кПа
  4. Относительная влажность воздуха 50%
Система управления

Система управления осуществляет запуск и остановку электроагрегата, измерение текущих параметров двигателя и вырабатываемой электроэнергии, аварийную остановку в случае неполадок. Соответствует ГОСТ Р ИСО 8528-4 и ГОСТ Р 51321.1-2000

Ручной запуск

Система управления ПСМ СУЭМ-1
Система управления ПСМ СУЭМ-1

Реализована на базе микропроцессорного контроллера:

В базовой комплектации – DEIF-CGC-400

ОСНОВНЫЕ ФУНКЦИИ:

Управляет электроагрегатом по программе, установленной в контроллере
Выводит на панель текущие показатели дизельного двигателя и вырабатываемой энергии
Сигнализирует о причине прекращения работы в случае аварии
Обеспечивает подачу рабочего напряжения в силовые цепи автоматики контейнера

Возможно изготовление системы управления с аналоговыми приборами
Автоматический запуск
Со встроенным шкафом АВР
Система управления ПСМ СУЭМ-2
Система управления ПСМ СУЭМ-2

Реализована на базе микропроцессорного контроллера:

в базовой комплектации - DEIF CGC-400

ОСНОВНЫЕ ФУНКЦИИ:

Мониторинг основной сети, питающей потребителя
Автоматический запуск двигателя при отклонении параметров основной сети
Автоматическое подключение потребителя к электроагрегату
Подзарядка аккумуляторных батарей
Управление электрическим подогревателем охлаждающей жидкости
С внешним шкафом АВР
Система управления ПСМ СУЭМ-1
Система управления ПСМ СУЭМ-1

Реализована на базе микропроцессорного контроллера:

В базовой комплектации – DEIF-CGC-400

ОСНОВНЫЕ ФУНКЦИИ:

Управляет электроагрегатом по программе, установленной в контроллере
Выводит на панель текущие показатели дизельного двигателя и вырабатываемой энергии
Сигнализирует о причине прекращения работы в случае аварии
Обеспечивает подачу рабочего напряжения в силовые цепи автоматики контейнера
Панель переключения нагрузки ATS ПСМ (резервирование сети)
Шкаф АВР (автоматический ввод резерва)
  • Микропроцессорное управление на базе контроллера ATS
  • Удобство доступа: шкаф можно установить в отдалении от электроагрегата
  • Удобство взаимодействия: управлять всеми функциями можно с лицевой панели

ОСНОВНЫЕ ФУНКЦИИ:

Контролирует параметры основной сети
Подает сигнал о запуске электроагрегата
С задержкой от 0 до 300 сек переключает нагрузку с режима питания от сети на режим питания от электроагрегата
Подает сигнал на остановку электроагрегата
Переводит питание нагрузки на основную сеть

Для организации автоматического запуска в комплектацию дизельного генератора включается

Зарядное устройство для автоматической подзарядки аккумуляторных батарей от сети 220 В
Электрический подогреватель охлаждающей жидкости от сети
!  Примечание

Возможно исполнение с демонтажем пульта управления, шкафа АВР для установки системы автоматики заказчика.

Дополнительное оборудование
Зарядное устройство АКБ (входит в базовую комплектацию для станций 2-ой степени автоматизации)
Подогреватель жидкостный предпусковой
Электрические подогреватели охлаждающей жидкости (1,5 кВт и 3 кВт)
Масляная система, обеспечивающая 150 часов непрерывной работы
Низкошумный глушитель 35Дб (45Дб)
Двухконтурная система охлаждения
Система учета расхода топлива
Ручной/электрический насос откачки/закачки жидкостей
Топливный фильтр-влагоотделитель
Дополнительный топливный бак
Встроенный топливный бак увеличенной емкости
Система автоматической дозаправки топливом из дополнительного бака в основной
Система автоматической дозаправки топливом из внешнего источника
PMG (система подвозбуждения на постоянных магнитах)
Системы дистанционного мониторинга и управления
Система учета электрической энергии
Система управления параллельной работой дизель-генераторов
Реле контроля изоляции (обязательная опция при изолированной нейтрали)
Контроллер для работы при температуре до -40°C
Дублирующие аналоговые приборы
Разъемы для внешнего подключения кабелей (для кожухов и контейнеров)
Катушка с кабелем (для передвижных электростанций)
Комплект ЗИП на период от 500 до 5000 ч
Варианты исполнения
Варианты передвижного исполнения

Возможна установка на шасси
  • Прицепы автомобильные (с ПТС)
  • Прицепы тракторные (с ПСМ)
  • Автомобили различных производителей
  • Сани, полозья
Энергокомплекс в двух контейнерах на автомобиле VolvoДизельный генератор в погодозащитном капоте на шассиДизельный генератор в шумозащитном кожухе на шассиДизельный генератор в шумозащитном кожухе на шасси Валдай для аэропортовНасосная установка ПСМ в капоте на лыжахУстановка в погодозащитном капоте на одноосном шасси

Подробнее о передвижных установках

Сравнить с аналогами
  ПСМ ADDo-500
Серия ADDo «Monsoon»
ПСМ ADV-500
Серия ADV «Njord»
ПСМ ADP-500
Серия ADP «Perry»
Оценки
Основные характеристики
500 кВт / 625 кВА 500 кВт / 625 кВА 520 кВт / 650 кВА
550 кВт / 688 кВА 550 кВт / 688 кВА 572 кВт / 715 кВА
50 50 50
400 400 400
40 000 40 000
103.2 92.6 94.6
135.9 126.1 126.1
Двигатель
Doosan DP180LB Volvo Penta TWD1643GE Perkins 2806A-E18TAG2
1500 1500 1500
10VTI 6LTI 6LTI
128 144 145
142 165 183
18.2 16.12 18.1
15:1 16.5:1 14.5:1
электромагнитный клапан
Подогреватель воздуха впускного коллектора нет есть нет
Генератор
Marelli Motori MJB 355 XC4 Marelli Motori MJB 355 XC4 Stamford HCI544F
400 400 400
переменный трехфазный переменный трехфазный переменный трехфазный
0.8 0.8 0.8
900 900 900
H H H
IP23 IP23 IP23
M31FA600A M31FA600A AS440
Система охлаждения
Крыльчатка вентилятора толкающего типа есть есть есть
Радиатор жидкостный есть есть есть
Расширительный бачок нет есть нет
Фильтр охлаждающей жидкости нет есть нет
Датчик уровня охлаждающей жидкости нет нет есть
91 95 61
Система воздухозабора
Система электрооборудования
45 А 80 А 70 А
Стартер 7 кВт Стартер 7 кВт Стартер 9 кВт
24 В 24 В 24 В
Комплект аккумуляторных батарей есть есть есть
Система газовыхлопа
Тип глушителя Промышленный Промышленный Промышленный
Топливная система
900 1200 1200
103.2 92.6 94.6
135.9 126.1 126.1
8.7 13 12.7
6.6 9.5 9.5
полнопоточный, со сменным картриджем
с водоотделителем и индикатором наличия воды в топливе
Масляная система
34 48 62
0.1
Габариты открытого исполнения
3700×1400×2050 4050×1400×2210 3900×1500×2200
3720 5150 4350
Запчасти и сервис

Гарантия

Гарантийный срок – 18 месяцев с момента отгрузки или 12 месяцев с момента начала эксплуатации или 2000 моточасов (зависит от того, что наступит раньше).

Услуги

ПСМ предоставляет полный комплекс сервисных услуг по сопровождению оборудования:

!  Компания «ПСМ» оставляет за собой право изменять технические характеристики без предварительного уведомления
