Агрегаты наполнительные и опрессовочные

Компания ПСМ предлагает наполнительные агрегаты типа АН и опрессовочные агрегаты типа АО собственной разработки и производства (продукция сертифицирована). Агрегаты предназначены для промывки, очистки полости и проведения гидравлических испытаний на прочность и герметичность магистральных и промысловых трубопроводов. Также специалистами компании разработана многофункциональная установка, предназначенная для опрессовки и гидроочистки.

Ведомственные строительные нормы (ВСН 011-88) рекомендуют следующие модели наполнительных агрегатов : АН-261, АН-501, АСН-1000. Наиболее распространенные из выпускаемых в России агрегатов имеют следующую номенклатуру: АН-250, АН-301А, АН-501М, АН-501М(Б), АСН-1000, АО-181; в последовательном режиме работы используют наполнительные агрегаты АН-301А.С (исполнение второго насоса со стальным входом). Компания ПСМ провела глубокую модернизацию этих моделей и разработала новые модели агрегатов типа АН и АО с улучшенными рабочими характеристиками. Новые модели могут создавать большее рабочее давление и/или имеют лучшее соотношение напора и подачи по сравнению с оборудованием, выпускавшимся ранее.

Специальное исполнение ПСМ:

Для обеспечения защиты наполнительных и опрессовочных агрегатов от неблагоприятных погодных условий, механических повреждений, а также для удобства их транспортировки ПСМ предлагает поставку оборудования в различных видах исполнения:

  • погодозащитный капот на установку в целом либо только на двигатель
  • блок-контейнер «Север» (из сэндвич-панелей)
  • антивандальный контейнер «Север-М» (на базе морского цельнометаллического контейнера)
  • салазки для контейнера (передвижное исполнение)

Агрегаты наполнительные

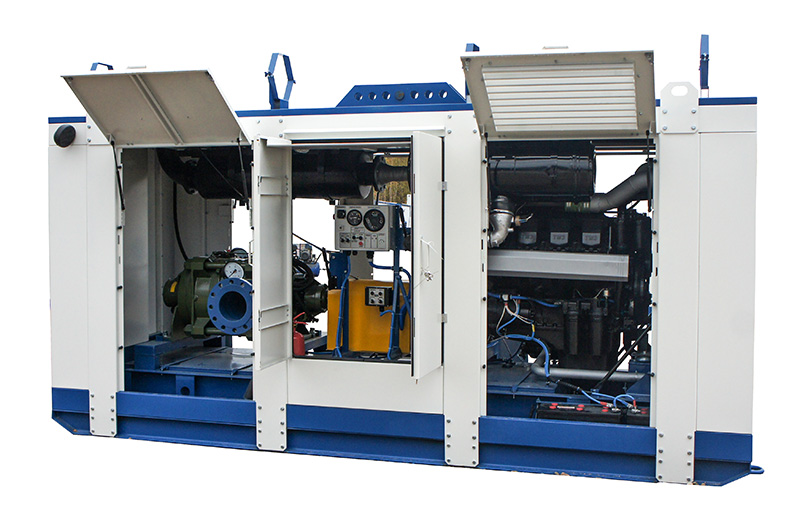

АН-501Наполнительные агрегаты типа АН от компании ПСМ предназначены для промывки и очистки полости магистральных и промысловых трубопроводов (продукция сертифицирована).

Преимущества наполнительных агрегатов ПСМ АН:

  • индивидуальный подход к требованиям заказчика;
  • наличие механизма отбора мощности с механизмом выключения сцепления импортного производства, что позволяет включать и отключать насос, не останавливая двигатель для облегчения запуска агрегата;
  • применение толкающей крыльчатки вентилятора предотвращает засорение радиатора и подкапотного пространства
  • применение радиатора с увеличенной теплоотдачей для улучшения охлаждения подкапотного пространства, при этом возможна работа агрегата с закрытыми люками
  • нижнее расположение топливных баков облегчает заправку агрегата топливом
  • наличие встроенного шкафа для размещения одежды, запчастей, ключей
  • по желанию заказчика установка глушителей шума, что обеспечит снижения шума от системы газовыхлопа
  • по желанию заказчика установка системы дозаправки топливом из внешней цистерны
  • по желанию заказчика возможно обеспечение длительной работы без дозаправки маслом до 120 часов, что увеличивает необслуживаемое время работы

Модельный ряд и технические характеристики:

Исходя из диаметра трубопровода, способа промывки и производительности наполнительных агрегатов возможны следующие варианты их использования:

  • поодиночке
  • группами, в которых агрегаты подключаются параллельно (режим большой подачи) или последовательно (режим большого напора)
Модель Номин. производительность, м3 Номин. напор, м Модель двигателя Модель насоса Узнать цену
АН-250 180 255 ЯМЗ типа ЦНС Узнать цену
АН-261 300 180 ЯМЗ типа ЦНС Узнать цену
АН-301 300 240 ТМЗ или ЯМЗ типа ЦНС Узнать цену
300 420 Volvo Penta типа ЦНС
АН-302 300 300 ЯМЗ типа ЦНС Узнать цену
АН-301А.С. 300 480 ЯМЗ типа ЦНС
со стальной проточной частью, что позволяет выполнять последовательное подключение агрегатов АН-301А.С. и увеличивать напор до 480 м.
Узнать цену
АН-501М 450 170 ЯМЗ или ТМЗ типа ЦН Узнать цену
АН-502 500 240 ЯМЗ типа ЦН Узнать цену
АСН-1000
(комплекс из 2-х установок серии АН-501, работающих параллельно в общую магистраль)
1000 180 (1650 об/мин) ЯМЗ типа MTP Узнать цену

Состав установки:

Наша компания предлагает агрегаты наполнительные типа АН как традиционной сборки на базе двигателей отечественного производства ЯМЗ (ОАО "Автодизель") и ТМЗ (Тутаевский моторный завод), так и с импортными дизельными двигателями Volvo Penta (Швеция) и компании Caterpillar (США), что особенно интересно тем, у кого уже находится в эксплуатации оборудование этих брендов для унификации парка техники.

Все агрегаты наполнительные производства ПСМ комплектуются центробежными насосами типа ЦНС или ЦН

Принцип работы:

При строительстве магистральных трубопроводов применяют агрегаты, создающие напор 1-2 МПа при производительности 70-1000 м3/ч. Очистка полости трубопроводов в соответствии с ВСН 011-88 может проводиться либо с использованием пропускных или разделительных устройств (поршней) или без них. При промывке с применением очистительных устройств наполнительный агрегат должен обеспечить движение поршня со скоростью не менее 1 км/ч, при промывке без пропуска очистительных устройств скорость потока жидкости должна составлять не менее 5 км/ч. При работе наполнительных агрегатов параллельно в общую магистраль производительность установки увеличивается пропорционально количеству агрегатов. Последовательный режим работы наполнительных агрегатов позволяет увеличивать или поддерживать давление (например, при перекачивании жидкости на большом расстоянии); при этом насос второго агрегата должен иметь специальный стальной вход. Для насосов без специального стального входа допускается использование второго насоса в качестве подпорного (в случае, если потери давления на напорной магистрали, проложенной от первого насоса до второго такие, что избыточное давление на всасывающем патрубке второго насоса не превышает 3 атм). При испытании трубопроводов больших диаметров (1220-1420 мм) используют группы наполнительных агрегатов общей производительностью до 1500-2000 м3/ч (4-5 машин), которые монтируют через каждые 75-100 км.


Агрегаты опрессовочные

Нашей компанией серийно выпускаются агрегаты опрессовочные типа АО (продукция сертифицирована), предназначеные для проведения гидравлических испытаний магистральных и промысловых трубопроводов на их прочность и герметичность.

Модельный ряд и технические характеристики:

Агрегат опрессовочный ПСМ Предельная настройка предохранительного клапана давления, МПа (кгс/см²) Идеальная подача при 1800 об/мин двигателя, м³/ч *  Двигатель Насос Масса, кг Габаритные размеры (ДхШхВ), мм
при наименьшем давлении при наибольшем давлении
АО-181 18,5 (185) - 23(230) 89,3 13,3 ЯМЗ Поршневой насос 7500* 5380х1350х2450* Узнать цену

* значения параметров указаны для агрегата, установленного в силовой капот

Состав установки:

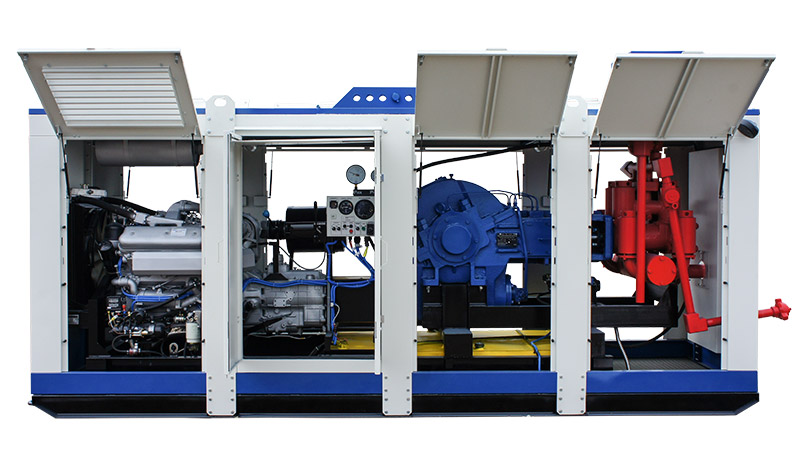

Агрегат опрессовочный ПСМ АО-181Агрегаты опрессовочные типа АО производства компании "ПСМ" комплектуются дизельными двигателями ЯМЗ (ОАО "Автодизель") и поршневыми насосами. По желанию заказчика возможна комплектация агрегата трубопроводами высокого давления.

Простота конструкции двигателей ЯМЗ, а также накопленный опыт эксплуатации и большой парк запасных частей позволяют без ограничений применять эти моторы в любых климатических условиях.

Поршневые насосы, применяемые компанией ПСМ в производстве агрегатов опрессовочных типа АО предназначены для нагнетания различных жидких сред при проведении цементирования скважин и промывочно-продавочных работ в процессе бурения и ремонта. Отличительные особенности насосов этого типа:

  • Литой корпус и гидроблок обладают повышенной жесткостью.
  • Для увеличения износостойкости штоки покрыты твердым хромом.
  • Применена специальная рецептура РТИ с высокой износостойкостью.
  • Конструкция клапанов позволяет полностью исключить вероятность «недопосадки» на седло.
  • Применение бронзовых накладок крейцкопфов позволяет значительно снизить износ направляющих станины.
  • Применение специальных материалов и конструкция червячного колеса значительно повышают надежность узла.

Принцип работы:

Для проведения гидравлических испытаний магистральных и промысловых трубопроводов на их прочность и герметичность внутри трубопроводов создают давление водой или жидкостями с пониженной температурой замерзания до показателей 1,1 от рабочего давления. Время  выдержки под испытательным давлением должно составлять 24 ч.

Наименование параметра Агрегат насосный высокого давления (АНВД) Агрегат опрессовочный типа АО
Предельная настройка предохранительного клапана давления, МПа (кгс/см²) до 50 (500) до 23 (230)
Подача при наименьшем давлении, л/мин до 150 до 1488
Подача при наибольшем давлении, л/мин до 150 до 222
Двигатель ЯМЗ ЯМЗ
Насос трехплунжерный насос высокого давления поршневой насос
Масса, кг до 2000 7500*
Габаритные размеры (ДхШхВ), мм 3300х1600х1550 5380х1350х2450*

* значения параметров указаны для агрегата, установленного в силовой капот
