Серия ADDo «Monsoon»
от 60 до 2000 кВт
Выпускаются на базе южнокорейских двигателей Doosan
  • Выдерживают интенсивные пиковые и продолжительные нагрузки
  • Вырабатывают 40 000 моточасов до капитального ремонта
  • Имеют низкую стоимость владения из-за экономичного расхода топлива и недорогих запчастей и расходных материалов
Почему ПСМ работает с Doosan

Все модели серии ADDo «Monsoon»

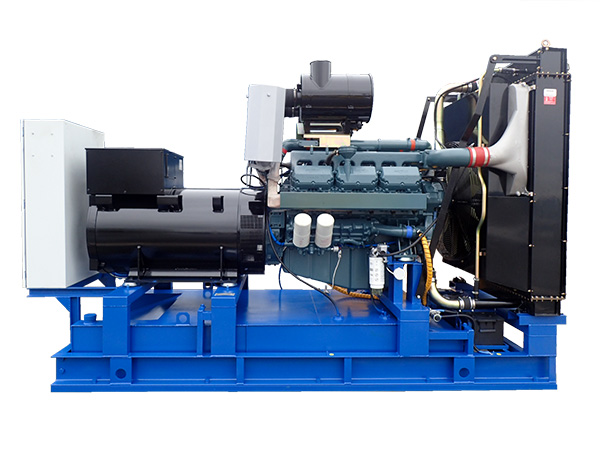

Дизельный генератор ADDo-500 Doosan (500 кВт)

Двигатель
Doosan
Напряжение: 400 В
Основная мощность 500 кВт / 625 кВА
Резервная мощность 550 кВт / 688 кВА
Узнать цену
После заполнения формы мы свяжемся с вами для уточнения деталей
Производство под заказ
Аналоги в наличии: ПСМ ADDo-500 (DP180LB)

Электростанции серии ADDo-500 производства ПСМ мощностью 500 кВт вырабатывают электрический ток напряжением 400В (частота 50Гц, 3 фазы).

Дизельные генераторы (электростанции) ADDo-500 применяются в качестве основных и резервных источников электроснабжения нефтегазовых месторождений, карьеров, непрерывных производств, датацентров, объектов связи, аэропортов, больниц, котельных и других социальнозначимых объектов.

К электростанции ADDo-500 мы подберем необходимое дополнительное оборудование и вариант исполнения, подходящий для ваших условий эксплуатации.

Серия ADDo «Monsoon»
Серия ADDo «Monsoon»
от 60 до 2000 кВт
Выпускаются на базе южнокорейских двигателей Doosan
  • Выдерживают интенсивные пиковые и продолжительные нагрузки
  • Вырабатывают 40 000 моточасов до капитального ремонта
  • Имеют низкую стоимость владения из-за экономичного расхода топлива и недорогих запчастей и расходных материалов
Почему ПСМ работает с Doosan

Все модели серии ADDo «Monsoon»

Подбор по мощностям
Характеристики
Основная мощность 500 кВт / 625 кВА
Резервная мощность 550 кВт / 688 кВА
Частота тока, Гц 50
Напряжение, В 400
Ресурс до капитального ремонта, м.ч. 40 000
Расход топлива, л/ч
- при 75% нагрузки 89.7
- при 100% нагрузки 127.2
Модель двигателя Doosan P222FE
Частота вращения вала двигателя, об/мин 1500
Тип 12VTI
Диаметр цилиндра, мм 128
Ход поршня, мм 142
Рабочий объем, л 21.9
Степень сжатия 14.2:1
Система аварийного останова двигателя электромагнитный клапан
Модель генератора Marelli Motori MJB 355 XC4
Напряжение, В 400
Род тока переменный трехфазный
Номинальный коэффициент мощности 0.8
Номинальный ток, А 900
Класс изоляции H
Степень защиты IP23
Регулятор напряжения (AVR) M31FA600A
Топливный бак, л 900
Расход топлива, л/ч
- при 75% нагрузки 89.7
- при 100% нагрузки 127.2
Время автономной работы при 75% мощности, ч 10
Время автономной работы при 100% мощности, ч 7.1
Топливные фильтры Полнопоточный, с картриджем
Габаритные размеры (Д×Ш×В), мм 3830×1400×2166
Вес, кг 4200

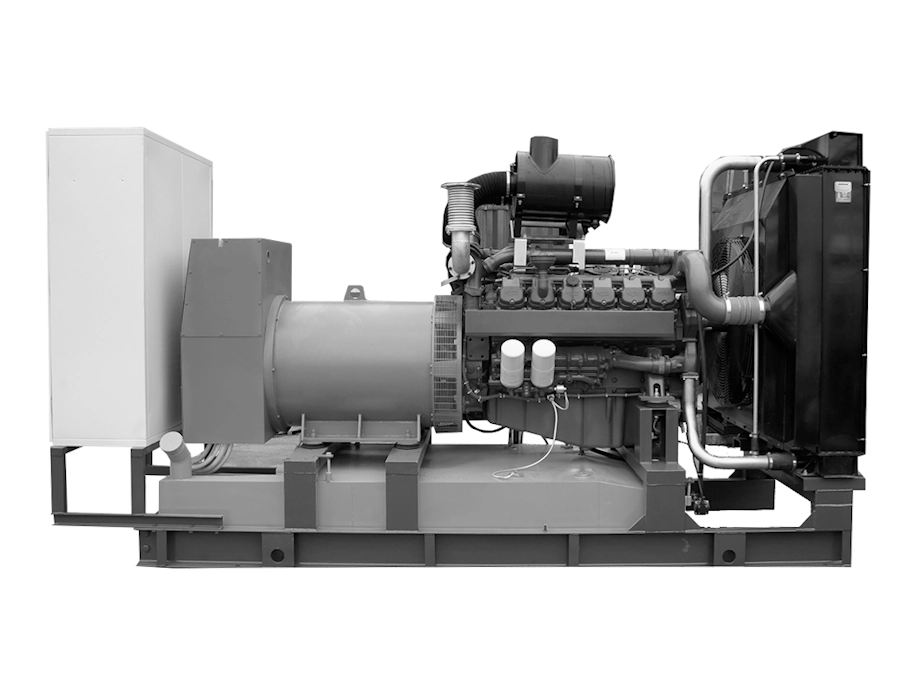

Габаритный чертеж открытого исполнения

Тип глушителя Промышленный
Крыльчатка вентилятора толкающего типа
Радиатор жидкостный
Охладитель наддувочного воздуха
Объем системы охлаждения, л 114
Зарядный генератор 45 А
Пусковое устройство Стартер 7 кВт
Напряжение в системе электрооборудования 24 В
Комплект аккумуляторных батарей
Объем системы смазки, л 40
!  Примечание
Характеристики указаны для следующих условий эксплуатации:
  1. Температура воздуха 20 °С
  2. Плотность дизельного топлива - 840 кг/м3 (зимнее дизельное топливо)
  3. Атмосферное давление 101,3 кПа
  4. Относительная влажность воздуха 50%
Система управления

Система управления осуществляет запуск и остановку электроагрегата, измерение текущих параметров двигателя и вырабатываемой электроэнергии, аварийную остановку в случае неполадок. Соответствует ГОСТ Р ИСО 8528-4 и ГОСТ Р 51321.1-2000

Ручной запуск

Система управления ПСМ СУЭМ-1
Система управления ПСМ СУЭМ-1

Реализована на базе микропроцессорного контроллера:

В базовой комплектации – DEIF-CGC-400

ОСНОВНЫЕ ФУНКЦИИ:

Запуск и останов электроагрегата
Управление электроагрегатом по программе, установленной в контроллере
Управление коммутационным аппаратом силовой цепи (генераторным выключателем)
Аварийно-предупредительная сигнализация и аварийная защита (оповещение об аварии и отключение агрегата)
Сбор и вывод параметров работы дизельного двигателя и вырабатываемой энергии

Возможно изготовление системы управления с аналоговыми приборами
Автоматический запуск
Со встроенным шкафом АВР
Система управления ПСМ СУЭМ-2
Система управления ПСМ СУЭМ-2

Реализована на базе микропроцессорного контроллера:

в базовой комплектации - DEIF CGC-400

ОСНОВНЫЕ ФУНКЦИИ:

Измерение и индикация параметров основной сети, питающей потребителя (мониторинг параметров сетевой шины)
Автоматический запуск двигателя при отклонении параметров основной сети и подключение потребителя к электроагрегату
Управление электроагрегатом по программе, установленной в контроллере ( в том числе подзарядка аккумуляторных батарей и управление электрическим подогревателем охлаждающей жидкости)
Аварийно-предупредительная сигнализация и аварийная защита (оповещение об аварии и отключение агрегата)
Сбор и вывод параметров работы дизельного двигателя и вырабатываемой энергии
С внешним шкафом АВР
Система управления ПСМ СУЭМ-1
Система управления ПСМ СУЭМ-1

Реализована на базе микропроцессорного контроллера:

В базовой комплектации – DEIF-CGC-400

ОСНОВНЫЕ ФУНКЦИИ:

Запуск и останов электроагрегата
Управление электроагрегатом по программе, установленной в контроллере
Управление коммутационным аппаратом силовой цепи (генераторным выключателем)
Аварийно-предупредительная сигнализация и аварийная защита (оповещение об аварии и отключение агрегата)
Сбор и вывод параметров работы дизельного двигателя и вырабатываемой энергии
Шкаф автоматического ввода резерва (АВР)
Шкаф АВР (автоматический ввод резерва)

Габариты шкафа (Г×Ш×В), мм: 500×800×1400

Предназначен для непрерывного контроля параметров сети и запуска ДЭС в случае аварии в основной сети электроснабжения.

Реализован на базе микропроцессорного контроллера ATS

ОСНОВНЫЕ ФУНКЦИИ:

Измерение и индикация параметров основной сети
Подача команды на пуск и останов ДЭС
Проведение тестирования резервного ввода с нагрузкой и без
Переключение нагрузки на резервный ввод при пропадании напряжения на основном вводе питания
Переключение нагрузки на основной ввод при восстановлении сети
Сигнализация об авариях, расшифровка произошедших аварий

Для организации автоматического запуска в комплектацию дизельного генератора включается

Зарядное устройство для автоматической подзарядки аккумуляторных батарей от сети 220 В
Электрический подогреватель охлаждающей жидкости от сети
!  Примечание

Возможно исполнение с демонтажем пульта управления, шкафа АВР для установки системы автоматики заказчика.

Дополнительное оборудование
Зарядное устройство АКБ (входит в базовую комплектацию для станций 2-ой степени автоматизации)
Подогреватель жидкостный предпусковой
Электрический подогреватель охлаждающей жидкости (1,5 кВт и 3 кВт)
Масляная система, обеспечивающая 150 часов непрерывной работы
Низкошумный глушитель 35Дб (45Дб)
Двухконтурная система охлаждения
Система учета расхода топлива
Ручной/электрический насос откачки/закачки жидкостей
Топливный фильтр-влагоотделитель
Дополнительный топливный бак
Встроенный топливный бак увеличенной емкости
Система автоматической дозаправки топливом из дополнительного бака в основной
Система автоматической дозаправки топливом из внешнего источника
PMG (система подвозбуждения на постоянных магнитах)
Системы дистанционного мониторинга и управления
Система учета электрической энергии
Система управления параллельной работой дизель-генераторов
Реле контроля изоляции (обязательная опция при изолированной нейтрали)
Контроллер для работы при температуре до -40°C
Дублирующие аналоговые приборы
Разъемы для внешнего подключения кабелей (для кожухов и контейнеров)
Катушка с кабелем (для передвижных электростанций)
Комплект ЗИП на период от 500 до 5000 ч
Варианты исполнения
Варианты передвижного исполнения

Возможна установка на шасси
  • Прицепы автомобильные (с ПТС)
  • Прицепы тракторные (с ПСМ)
  • Автомобили различных производителей
  • Сани, полозья
Энергокомплекс в двух контейнерах на автомобиле VolvoДизельный генератор в погодозащитном капоте на шассиДизельный генератор в шумозащитном кожухе на шассиДизельный генератор в шумозащитном кожухе на шасси Валдай для аэропортовНасосная установка ПСМ в капоте на лыжахУстановка в погодозащитном капоте на одноосном шасси

Подробнее о передвижных установках

Сравнить с аналогами
  ПСМ ADDo-500 (P222FE)
Серия ADDo «Monsoon»
ПСМ ADDo-500 (DP180LB)
Серия ADDo «Monsoon»
ПСМ ADV-500
Серия ADV «Njord»
ПСМ ADP-500
Серия ADP «Perry»
ПСМ ADC-500
Серия ADC «Tornado»
Оценки
Основные характеристики
500 кВт / 625 кВА 500 кВт / 625 кВА 500 кВт / 625 кВА 520 кВт / 650 кВА 504 кВт / 630 кВА
550 кВт / 688 кВА 550 кВт / 688 кВА 550 кВт / 688 кВА 572 кВт / 715 кВА 554 кВт / 693 кВА
50 50 50 50 50
400 400 400 400 400
40 000 40 000 40 000
89.7 103.2 92.6 94.6 103
127.2 135.9 126.1 126.1 137
Двигатель
Doosan P222FE Doosan DP180LB Volvo Penta TWD1643GE Perkins 2806A-E18TAG2 Cummins VTA28G5
1500 1500 1500 1500 1500
12VTI 10VTI 6LTI 6LTI 12VTI
128 128 144 145 140
142 142 165 183 152
21.9 18.2 16.12 18.1 28
14.2:1 15:1 16.5:1 14.5:1
электромагнитный клапан электромагнитный клапан
Подогреватель воздуха впускного коллектора нет нет есть нет нет
Генератор
Marelli Motori MJB 355 MA4 Marelli Motori MJB 355 MA4 Marelli Motori MJB 355 MA4 Stamford HCI544F Stamford HCI544F
400 400 400 400 400
переменный трехфазный переменный трехфазный переменный трехфазный переменный трехфазный переменный трехфазный
0.8 0.8 0.8 0.8 0.8
900 900 900 900 909
H H H H H
IP23 IP23 IP23 IP23 IP23
M31FA600A M31FA600A M31FA600A AS440 AS440
Система охлаждения
Крыльчатка вентилятора толкающего типа есть есть есть есть есть
Радиатор жидкостный есть есть есть есть есть
Расширительный бачок нет нет есть нет нет
Фильтр охлаждающей жидкости нет нет есть нет нет
Датчик уровня охлаждающей жидкости нет нет нет есть нет
114 91 95 61 80*
Система воздухозабора
Система электрооборудования
45 А 45 А 80 А 70 А 35 А
Стартер 7 кВт Стартер 7 кВт Стартер 7 кВт Стартер 9 кВт
24 В 24 В 24 В 24 В 24 В
Комплект аккумуляторных батарей есть есть есть есть есть
Зарядное устройство АКБ нет нет нет нет есть
Система газовыхлопа
Тип глушителя Промышленный Промышленный Промышленный Промышленный Промышленный
Топливная система
900 900 1200 1200 1200
89.7 103.2 92.6 94.6 103
127.2 135.9 126.1 126.1 137
10 8.7 13 12.7 11.7
7.1 6.6 9.5 9.5 8.8
Полнопоточный, с картриджем полнопоточный, со сменным картриджем
с водоотделителем и индикатором наличия воды в топливе
Масляная система
40 34 48 62 83
0.1
Габариты открытого исполнения
3830×1400×2166 3830×1400×2166 3825×1415×2325 3900×1500×2200
4200 4200 4520 4350
Запчасти и сервис

Гарантия

Гарантийный срок – 18 месяцев с момента отгрузки или 12 месяцев с момента начала эксплуатации или 2000 моточасов (зависит от того, что наступит раньше).

Услуги

ПСМ предоставляет полный комплекс сервисных услуг по сопровождению оборудования:

!  Компания «ПСМ» оставляет за собой право изменять технические характеристики без предварительного уведомления
