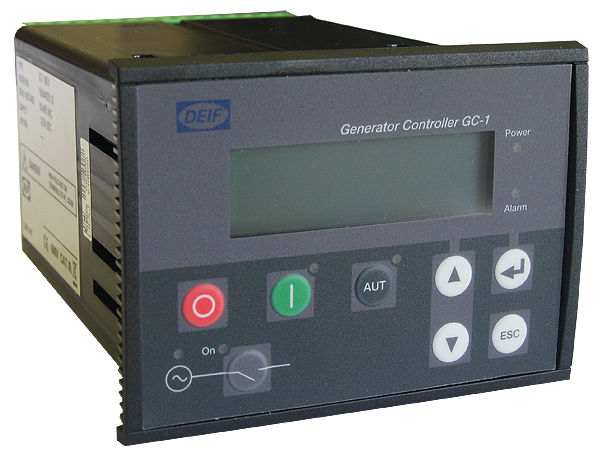

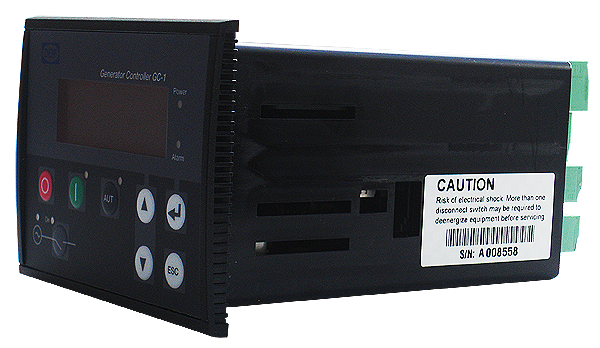

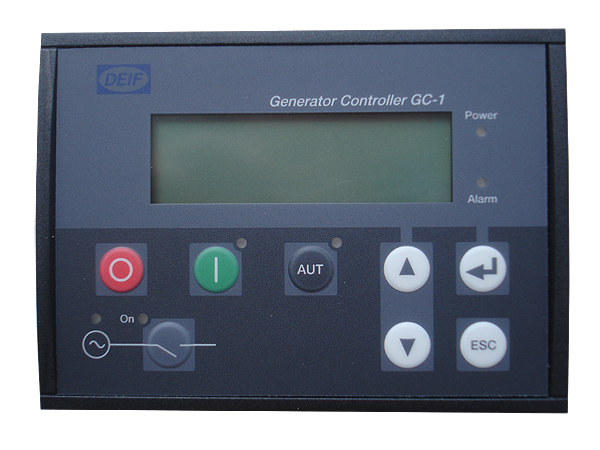

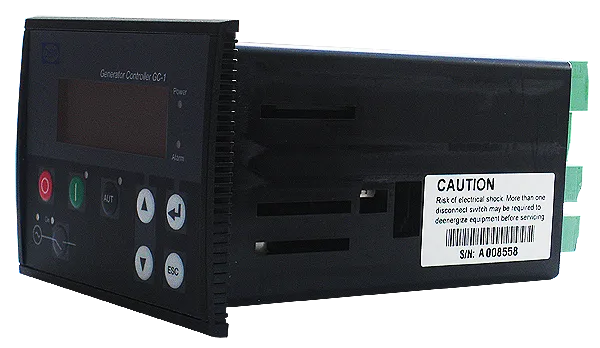

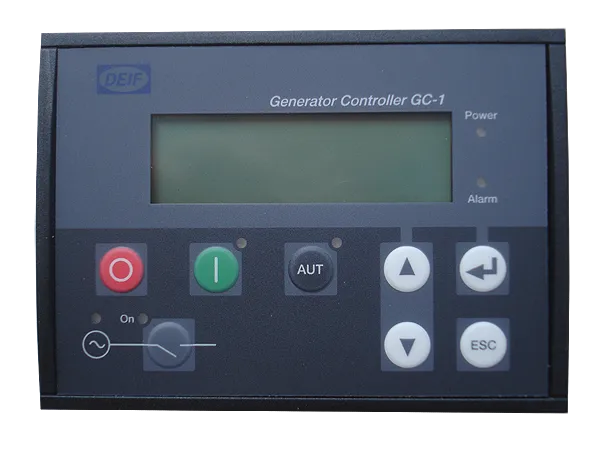

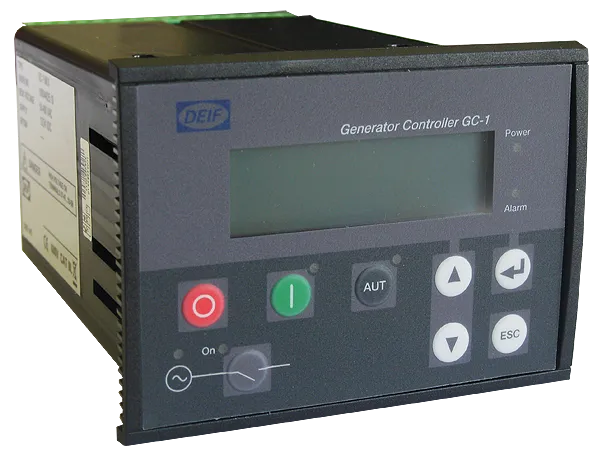

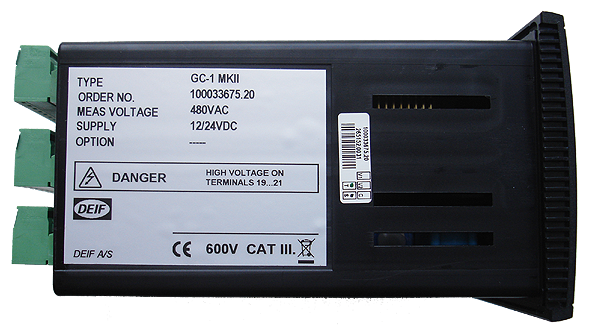

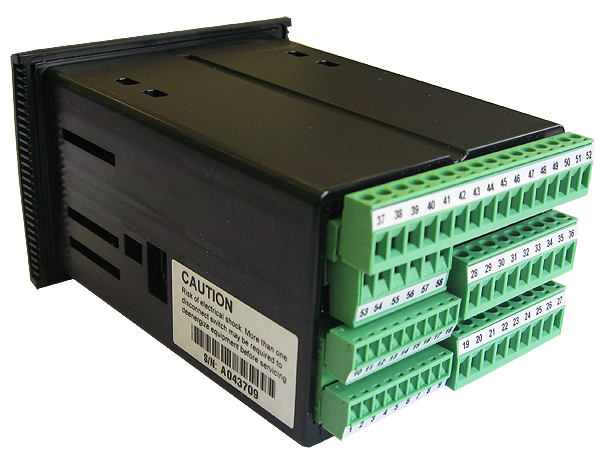

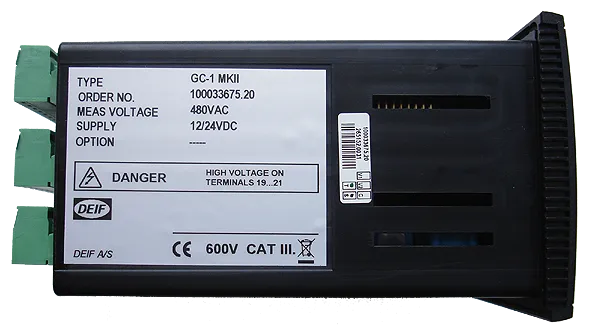

Контроллер DEIF GC-1

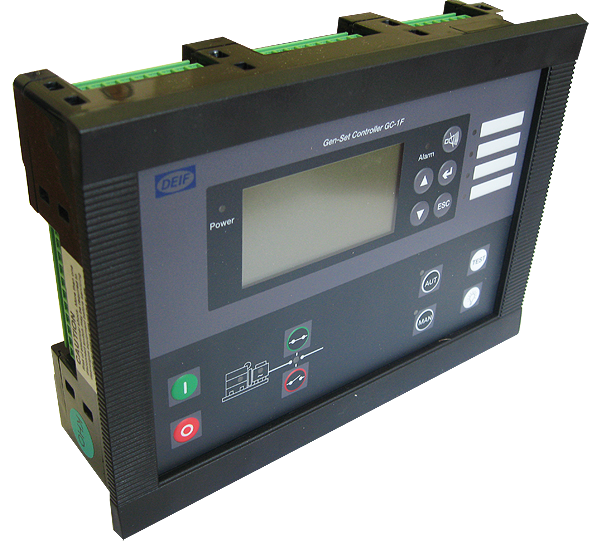

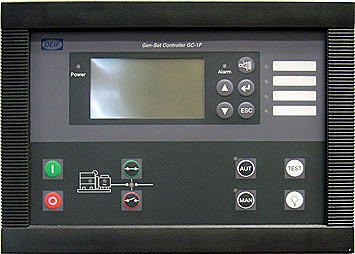

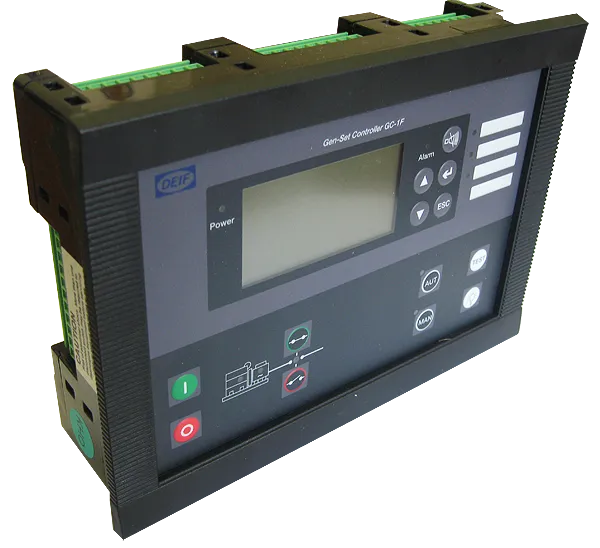

Блок GC-1F (Generator Controller – контроллер генераторного агрегата (ГА)) является микропроцессорным устройством, осуществляющим функции управления, контроля и защиты генераторного агрегата. Кроме этих функций блок содержит схемы для измерения 3-фазного тока и напряжения. Блок снабжен ЖК-дисплеем, на который выводятся значения параметров и аварийные сигналы. Для снижения энергопотребления дисплей контроллера автоматически отключается через определенный промежуток времени и снова включается, при нажатии одной из кнопок или при изменении рабочих параметров. После включения питания GC-1F автоматически выполняет самодиагностику. В случае обнаружения неисправностей на дисплей выводится сообщение с номером неисправности, срабатывают реле звуковой сигнализации и реле состояния GC-1F.
Графический дисплей
- ЖК-дисплей STN, размеры 128 x 64 пикселей, с подсветкой
- Вывод текстовых сообщений о неисправностях с помощью графических символов
- Вывод текстовых диагностических сообщений, как по монтажным входам, так и по входам через шину CAN (разъем J1939)
- Журнал событий, хранящий до 30 сообщений
- Часы реального времени с датой и временем суток
Опции
Базовый блок контроллера генератора GC-1F может быть оснащен опцией AMF B3 (автоматического пуска при исчезновении/неисправности сетевого напряжения), необходимой для создания систем аварийного энергоснабжения. Кроме того, GC-1F поддерживает протокол CAN J1939 предназначенный для связи с двигателями, оборудованными собственными контроллерами с поддержкой данного протокола. Список всех возможных опций приведен в технической спецификации блока.
Настройка контроллера
Настройка GC-1F может производиться как посредством меню выводимого на его дисплей, так и с помощью компьютера, на котором установлено специальное программное обеспечение (ПО). ПО позволяет контролировать работу генераторной установки, а также управлять ею. Контроллер поддерживает как прямое подключение к компьютеру (интерфейса RS232), так и подключение с помощью модема. Параметры GC-1F закрыты от несанкционированного доступа с помощью пароля.
Стандартные функции
Управление двигателем
- Подготовка к пуску (подогреватель или предпусковая смазка);
- Конфигурируемый пуск/останов с числом попыток пуска, которое выбирается пользователем;
- Выбор электромагнитного клапана подачи топлива;
- Обеспечение режима холостого хода;
- Выбор схемы локального или дистанционного пуска/останова;
- Последовательность отключения с периодом охлаждения;
- Способ обнаружения запуска генераторного агрегата (выбирается пользователем):
- Вход переменного тока зарядного генератора (зажим W);
- Дискретный вход (клемма D+ зарядного генератора);
- Частота генератора;
- Давление масла;
- Счетчик времени наработки ГА и задание периодов ТО.
Контроль работы двигателя
- 3 многофункциональных входа: входы VDO, или 4-20 мА от активного датчика, или дискретные входы с функцией контроля состояния кабелей;
- 6 конфигурируемых дискретных входов;
- По выбору, вход таходатчика:
- Магнитный измерительный преобразователь;
- Измерительный преобразователь на npn- или pnp-структуре;
- Тахогенератор;
- Генератор переменного тока зарядного устройства.
Контроль работы генератора
- Контроль параметров 3-х фазных или однофазных генераторов: напряжение /ток /частота /мощность /реактивная мощность/cosφ
Защита генератора (ANSI)
- Повышение/понижение напряжения;
- Повышение/понижение частоты;
- Перегрузка по току;
- Обратная мощность;
- Несимметрия напряжений на шинах;
- Контроль чередования фаз.
Дополнительные функции
- Контроль несимметрии напряжения;
- Контроль чередования фаз;
- Управление насосом топливозакачки с функцией контроля заполнения;
- Функция “Тест”(режим “Простой тест” и режим “Неисправность сети”);
- Включение генераторного выключателя по температуре охлаждающей жидкости;
- Внешний подогрев.
