Серия ADDo «Monsoon»
от 60 до 2000 кВт
Выпускаются на базе южнокорейских двигателей Doosan
  • Выдерживают интенсивные пиковые и продолжительные нагрузки
  • Вырабатывают 40 000 моточасов до капитального ремонта
  • Имеют низкую стоимость владения из-за экономичного расхода топлива и недорогих запчастей и расходных материалов
Почему ПСМ работает с Doosan

Все модели серии ADDo «Monsoon»

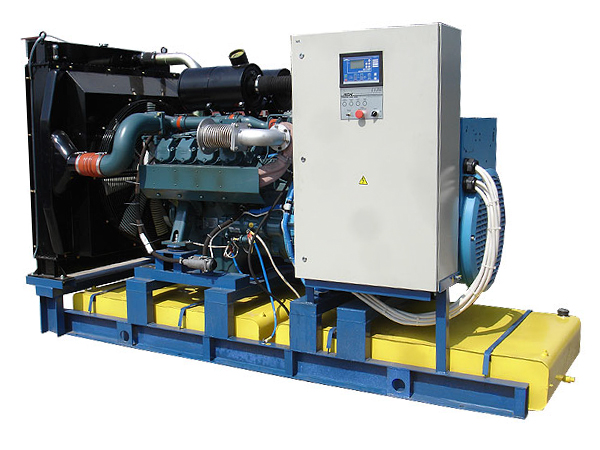

Дизельный генератор ADDo-360 Doosan (360 кВт)

Двигатель
Doosan
Напряжение: 400 В
Основная мощность 368 кВт / 460 кВА
Резервная мощность 405 кВт / 506 кВА
Узнать цену
После заполнения формы мы свяжемся с вами для уточнения деталей

Дизельные генераторы (электростанции) производства ПСМ серии ADDo-360 мощностью 368 кВт предназначены для получения трехфазного электрического тока частотой 50 Гц и напряжением 400 В.

Электростанции ADDo-360 применяются в качестве основных и резервных источников электроснабжения для автономных объектов в отдаленных населенных пунктах, на строительных площадках, месторождениях, а также социальнозначимых объектах и непрерывных производствах.

К электростанции ADDo-360 мы подберем необходимое дополнительное оборудование и вариант исполнения, подходящий для ваших условий эксплуатации.

Серия ADDo «Monsoon»
Серия ADDo «Monsoon»
от 60 до 2000 кВт
Выпускаются на базе южнокорейских двигателей Doosan
  • Выдерживают интенсивные пиковые и продолжительные нагрузки
  • Вырабатывают 40 000 моточасов до капитального ремонта
  • Имеют низкую стоимость владения из-за экономичного расхода топлива и недорогих запчастей и расходных материалов
Почему ПСМ работает с Doosan

Все модели серии ADDo «Monsoon»

Подбор по мощностям
Характеристики
Основная мощность 368 кВт / 460 кВА
Резервная мощность 405 кВт / 506 кВА
Частота тока, Гц 50
Напряжение, В 400
Ресурс до капитального ремонта, м.ч. 40 000
Расход топлива, л/ч
- при 75% нагрузки 73.2
- при 100% нагрузки 100.8
Модель двигателя Doosan DP158LC
Частота вращения вала двигателя, об/мин 1500
Тип 8VTI
Диаметр цилиндра, мм 128
Ход поршня, мм 142
Рабочий объем, л 14.6
Степень сжатия 15:1
Модель генератора Stamford S4L1D-G41
Напряжение, В 400
Род тока переменный трехфазный
Номинальный коэффициент мощности 0.8
Номинальный ток, А 664
Класс изоляции H
Степень защиты IP23
Регулятор напряжения (AVR) AS440
Топливный бак, л 900
Расход топлива, л/ч
- при 75% нагрузки 73.2
- при 100% нагрузки 100.8
Время автономной работы при 75% мощности, ч 12.3
Время автономной работы при 100% мощности, ч 8.9
Топливные фильтры полнопоточный, со сменным картриджем
Габаритные размеры (Д×Ш×В), мм 3400×1400×2125
Вес, кг 3100

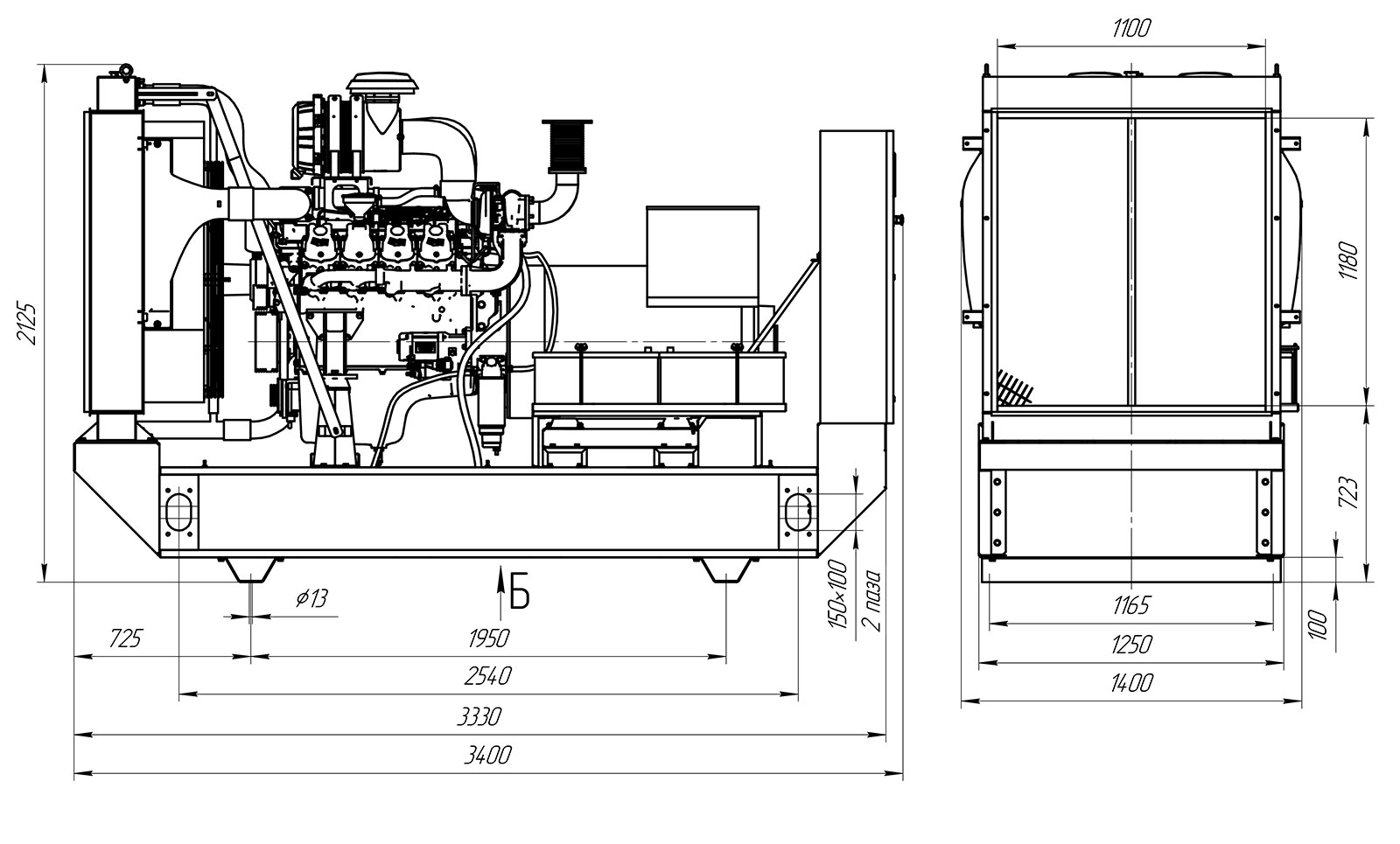

Габаритный чертеж открытого исполнения

Тип глушителя Промышленный
Крыльчатка вентилятора толкающего типа
Радиатор жидкостный
Охладитель наддувочного воздуха
Объем системы охлаждения, л 79
Зарядный генератор 45 А
Пусковое устройство Стартер 7 кВт
Напряжение в системе электрооборудования 24 В
Комплект аккумуляторных батарей
Объем системы смазки, л 22
!  Примечание
Характеристики указаны для следующих условий эксплуатации:
  1. Температура воздуха 20 °С
  2. Плотность дизельного топлива - 840 кг/м3 (зимнее дизельное топливо)
  3. Атмосферное давление 101,3 кПа
  4. Относительная влажность воздуха 50%
Система управления

Система управления осуществляет запуск и остановку электроагрегата, измерение текущих параметров двигателя и вырабатываемой электроэнергии, аварийную остановку в случае неполадок. Соответствует ГОСТ Р ИСО 8528-4 и ГОСТ Р 51321.1-2000

Ручной запуск

Система управления ПСМ СУЭМ-1
Система управления ПСМ СУЭМ-1

Реализована на базе микропроцессорного контроллера:

В базовой комплектации – DEIF-CGC-400

ОСНОВНЫЕ ФУНКЦИИ:

Запуск и останов электроагрегата
Управление электроагрегатом по программе, установленной в контроллере
Управление коммутационным аппаратом силовой цепи (генераторным выключателем)
Аварийно-предупредительная сигнализация и аварийная защита (оповещение об аварии и отключение агрегата)
Сбор и вывод параметров работы дизельного двигателя и вырабатываемой энергии

Возможно изготовление системы управления с аналоговыми приборами
Автоматический запуск
Со встроенным шкафом АВР
Система управления ПСМ СУЭМ-2
Система управления ПСМ СУЭМ-2

Реализована на базе микропроцессорного контроллера:

в базовой комплектации - DEIF CGC-400

ОСНОВНЫЕ ФУНКЦИИ:

Измерение и индикация параметров основной сети, питающей потребителя (мониторинг параметров сетевой шины)
Автоматический запуск двигателя при отклонении параметров основной сети и подключение потребителя к электроагрегату
Управление электроагрегатом по программе, установленной в контроллере ( в том числе подзарядка аккумуляторных батарей и управление электрическим подогревателем охлаждающей жидкости)
Аварийно-предупредительная сигнализация и аварийная защита (оповещение об аварии и отключение агрегата)
Сбор и вывод параметров работы дизельного двигателя и вырабатываемой энергии
С внешним шкафом АВР
Система управления ПСМ СУЭМ-1
Система управления ПСМ СУЭМ-1

Реализована на базе микропроцессорного контроллера:

В базовой комплектации – DEIF-CGC-400

ОСНОВНЫЕ ФУНКЦИИ:

Запуск и останов электроагрегата
Управление электроагрегатом по программе, установленной в контроллере
Управление коммутационным аппаратом силовой цепи (генераторным выключателем)
Аварийно-предупредительная сигнализация и аварийная защита (оповещение об аварии и отключение агрегата)
Сбор и вывод параметров работы дизельного двигателя и вырабатываемой энергии
Шкаф автоматического ввода резерва (АВР)
Шкаф АВР (автоматический ввод резерва)

Габариты шкафа (Г×Ш×В), мм: 500×800×1400

Предназначен для непрерывного контроля параметров сети и запуска ДЭС в случае аварии в основной сети электроснабжения.

Реализован на базе микропроцессорного контроллера ATS

ОСНОВНЫЕ ФУНКЦИИ:

Измерение и индикация параметров основной сети
Подача команды на пуск и останов ДЭС
Проведение тестирования резервного ввода с нагрузкой и без
Переключение нагрузки на резервный ввод при пропадании напряжения на основном вводе питания
Переключение нагрузки на основной ввод при восстановлении сети
Сигнализация об авариях, расшифровка произошедших аварий

Для организации автоматического запуска в комплектацию дизельного генератора включается

Зарядное устройство для автоматической подзарядки аккумуляторных батарей от сети 220 В
Электрический подогреватель охлаждающей жидкости от сети
!  Примечание

Возможно исполнение с демонтажем пульта управления, шкафа АВР для установки системы автоматики заказчика.

Дополнительное оборудование
Зарядное устройство АКБ (входит в базовую комплектацию для станций 2-ой степени автоматизации)
Подогреватель жидкостный предпусковой
Электрический подогреватель охлаждающей жидкости (1,5 кВт и 3 кВт)
Масляная система, обеспечивающая 150 часов непрерывной работы
Низкошумный глушитель 35Дб (45Дб)
Двухконтурная система охлаждения
Система учета расхода топлива
Ручной/электрический насос откачки/закачки жидкостей
Топливный фильтр-влагоотделитель
Дополнительный топливный бак
Встроенный топливный бак увеличенной емкости
Система автоматической дозаправки топливом из дополнительного бака в основной
Система автоматической дозаправки топливом из внешнего источника
PMG (система подвозбуждения на постоянных магнитах)
Системы дистанционного мониторинга и управления
Система учета электрической энергии
Система управления параллельной работой дизель-генераторов
Реле контроля изоляции (обязательная опция при изолированной нейтрали)
Контроллер для работы при температуре до -40°C
Дублирующие аналоговые приборы
Разъемы для внешнего подключения кабелей (для кожухов и контейнеров)
Катушка с кабелем (для передвижных электростанций)
Комплект ЗИП на период от 500 до 5000 ч
Варианты исполнения
Варианты передвижного исполнения

Возможна установка на шасси
  • Прицепы автомобильные (с ПТС)
  • Прицепы тракторные (с ПСМ)
  • Автомобили различных производителей
  • Сани, полозья
Энергокомплекс в двух контейнерах на автомобиле VolvoДизельный генератор в погодозащитном капоте на шассиДизельный генератор в шумозащитном кожухе на шассиДизельный генератор в шумозащитном кожухе на шасси Валдай для аэропортовНасосная установка ПСМ в капоте на лыжахУстановка в погодозащитном капоте на одноосном шасси

Подробнее о передвижных установках

Сравнить с аналогами
  ПСМ ADDo-360
Серия ADDo «Monsoon»
ПСМ ADV-360
Серия ADV «Njord»
ПСМ АД-350
Серия АД «Буран»
ПСМ ADP-360
Серия ADP «Perry»
ПСМ ADC-360
Серия ADC «Tornado»
Оценки
Основные характеристики
368 кВт / 460 кВА 364 кВт / 455 кВА 350 кВт / 437 кВА 360 кВт / 450 кВА 360 кВт / 450 кВА
405 кВт / 506 кВА 400 кВт / 500 кВА 385 кВт / 481 кВА 396 кВт / 495 кВА 396 кВт / 495 кВА
50 50 50 50 50
400 400 400 400 400
40 000 40 000 35 000
73.2 68.1 76.8 73.5 75
100.8 90.7 101.2 97.9 97
Двигатель
Doosan DP158LC Volvo Penta TAD1345GE ЯМЗ 8503.10-01 Perkins 2506A-E15TAG1 Cummins QSX15G8
1500 1500 1500 1500 1500
8VTI 6LTI 12VTI 6LTI 6LTI
128 131 140 137 137
142 158 140 171 169
14.6 12.78 25.86 15.2 15
15:1 18.1:1 15.2:1 16:1
электромагнитный клапан с дистанционным и ручным (кнопка на приводе заслонки) управлением; заслонки аварийного останова установлены между ОНВ и впускными коллекторами правого и левого цилиндров
Заслонка аварийного останова нет нет есть нет нет
Подогреватель воздуха впускного коллектора нет есть нет нет нет
Генератор
Marelli Motori MJB 315 MB4 Marelli Motori MJB 315 MB4 Marelli Motori MJB 315 MB4 Stamford HC544C Stamford S4L1D-G41
400 400 400 400 400
переменный трехфазный переменный трехфазный переменный трехфазный переменный трехфазный переменный трехфазный
0.8 0.8 0.8 0.8 0.8
664 664 630 648 650
H H H H H
IP23 IP23 IP23 IP23 IP23
AS440 AS440 M31FA600A AS440 AS440
Система охлаждения
Крыльчатка вентилятора толкающего типа есть есть есть есть есть
Радиатор жидкостный есть есть есть есть есть
Расширительный бачок нет есть нет нет нет
Фильтр охлаждающей жидкости нет есть нет нет нет
79 44 52* 58 42*
Система воздухозабора
Система электрооборудования
45 А 80 А переменного тока, модель 5702.3701-20 70 А 35 А
Стартер 7 кВт Стартер 7 кВт электрический стартер, номинальное напряжение 24 В Стартер 7.5 кВт
24 В 24 В 24 В 24 В
Комплект аккумуляторных батарей есть есть есть есть есть
Зарядное устройство АКБ нет нет нет нет есть
Система газовыхлопа
Тип глушителя Промышленный Промышленный Промышленный Промышленный Промышленный
Топливная система
900 900 800 900 900
73.2 68.1 76.8 73.5 75
100.8 90.7 101.2 97.9 97
12.3 13.2 10.4 12.2 12
8.9 9.9 7.9 9.2 9.3
полнопоточный, со сменным картриджем
с водоотделителем и индикатором наличия воды в топливе отстойник - 2 шт.
с двумя бумажными фильтрующими элементами
Масляная система
22 36 75 62 91
0.04
Габариты открытого исполнения
3400×1400×2125 3400×1250×2050 3430×1320×2111 3800×1150×2250
3100 3300 4100 3750
Запчасти и сервис

Гарантия

Гарантийный срок – 18 месяцев с момента отгрузки или 12 месяцев с момента начала эксплуатации или 2000 моточасов (зависит от того, что наступит раньше).

Услуги

ПСМ предоставляет полный комплекс сервисных услуг по сопровождению оборудования:

!  Компания «ПСМ» оставляет за собой право изменять технические характеристики без предварительного уведомления
