Блочные насосные станции для орошения
- Производительность от 50 м3/ч для полей от 20 до 800+ га
- Совместимость с системами дождевания и капельного орошения
- Стационарное или плавучее исполнение — для рек, каналов, резервуаров и скважин
Параметры и комплектация блочной насосной станции рассчитываются под конкретный проект: учитываются тип орошения, площадь полива, источник воды и рельеф участка. Для подбора оборудования заполните опросный лист или свяжитесь с инженерами завода ПСМ — решение разрабатывается под вашу задачу с учётом всех исходных данных.
Для каких оросительных систем подходит БНС
Блочная насосная станция ПСМ для орошения применяется на объектах с различными типами оросительных систем. Параметры станции подбираются под конкретный тип полива, чтобы оборудование работало в штатном режиме без перерасхода воды и перегрузок.
- Дождевальные машины (круговые, фронтальные, барабанные)
Рабочее давление — 3–8 бар, расход — от 20 до 500+ м3/ч на одну машину. Насосная станция для дождевальных машин обеспечивает стабильный напор, необходимый для равномерного полива по всей длине пролёта. - Спринклерные системы
Рабочее давление — 2–6 бар, расход — от десятков до сотен м3/ч. Станция обеспечивает равномерную подачу воды в распределительную сеть и стабильную работу форсунок. - Капельное орошение
Рабочее давление — 1–3 бар, расход зависит от площади и схемы разводки. БНС обеспечивает точный расход воды, что критично для равномерного увлажнения прикорневой зоны.
Источники водозабора
- Реки, озёра, ирригационные каналы — основной источник воды для агропромышленных объектов. Для защиты насосного оборудования от попадания водорослей, рыбы, тины и твердых включений применяются фильтрующие устройства на всасывающей линии (опция, подбирается под условия эксплуатации).
- Временные резервуары — используются при отсутствии постоянного водоисточника или для накопления воды в пиковые периоды.
- Артезианские скважины — решение для регионов с ограниченным доступом к поверхностным водоёмам.
При заборе воды из открытых источников с переменным уровнем рекомендуется плавучее исполнение станции. В этом случае БНС поднимается и опускается вместе с уровнем воды, что позволяет сохранять стабильные условия работы насосов и снижать кавитацию.
-

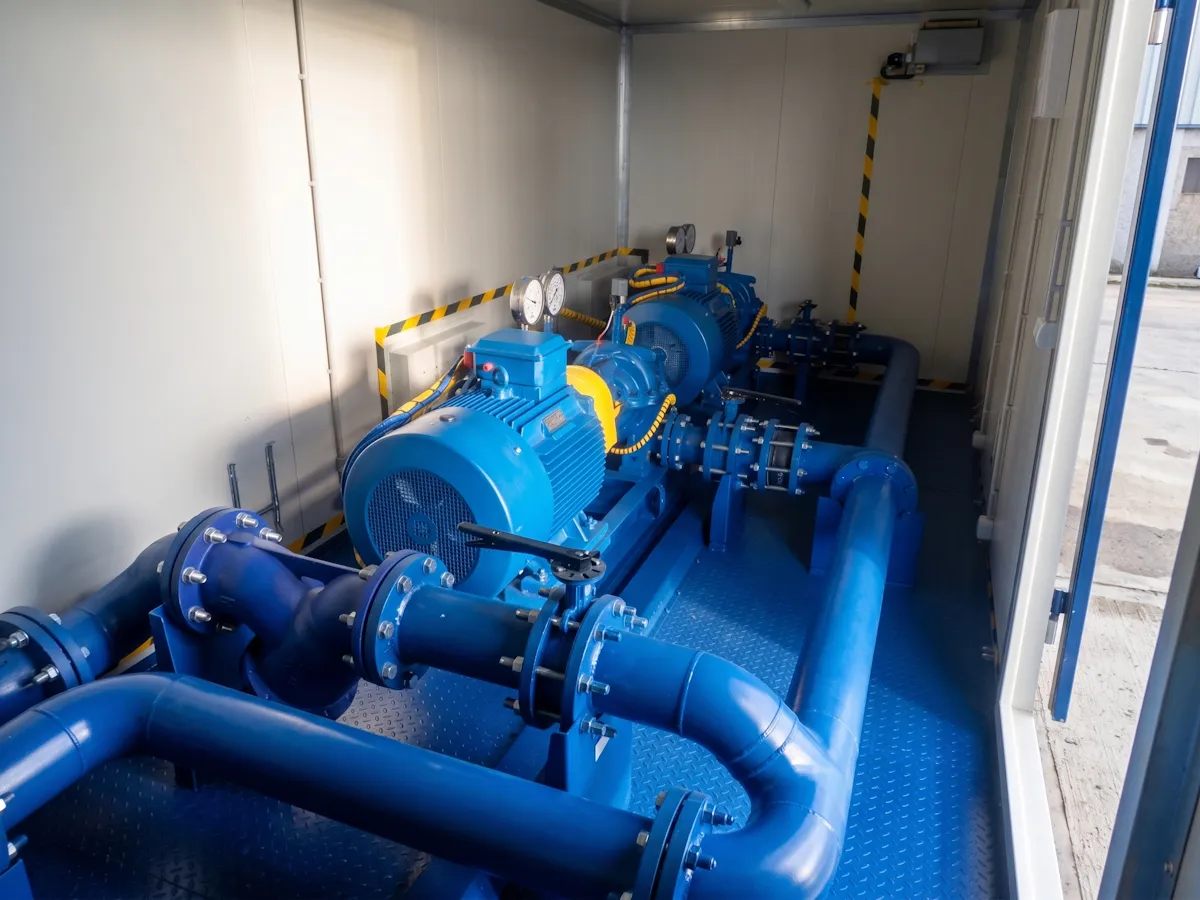

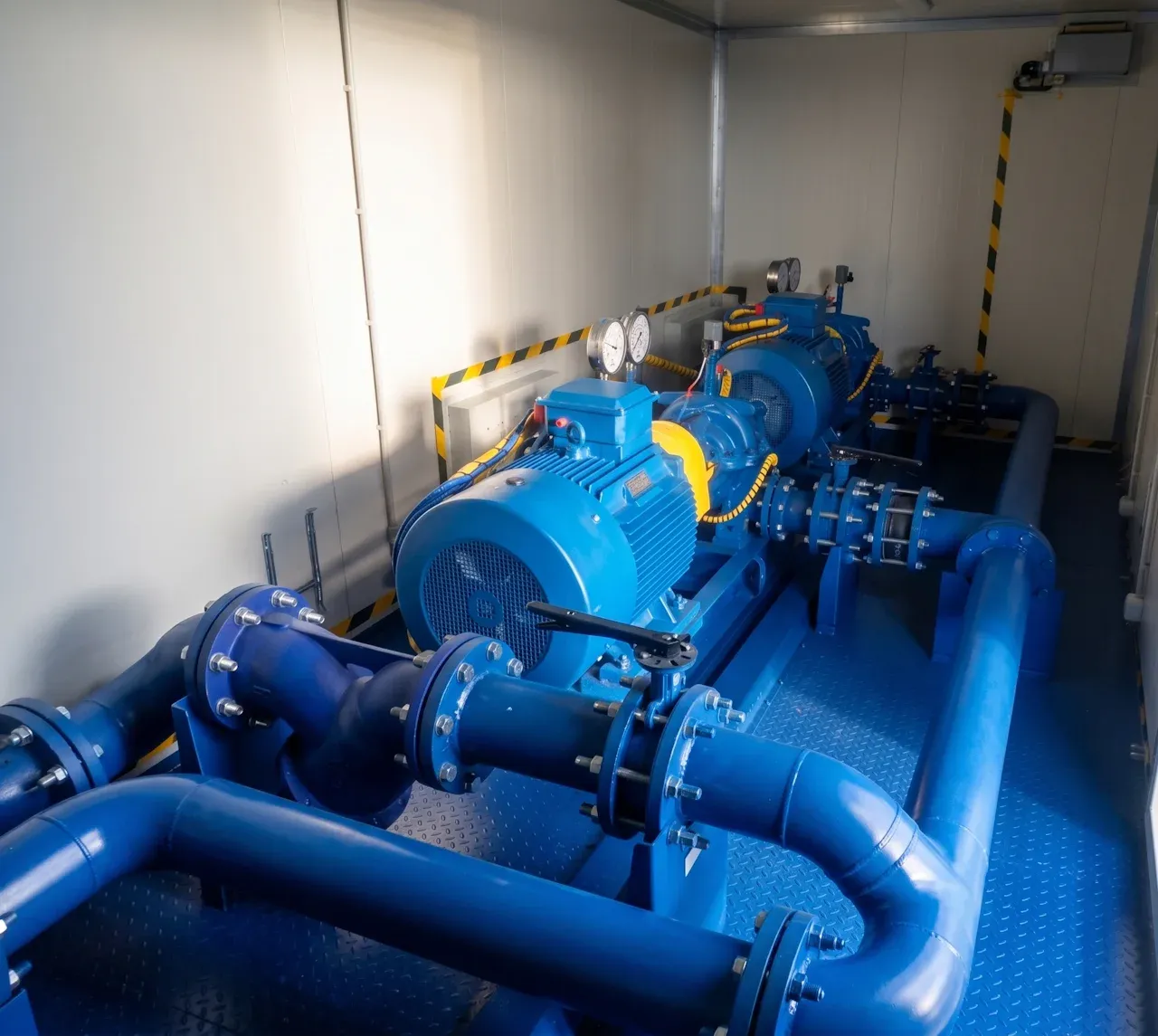

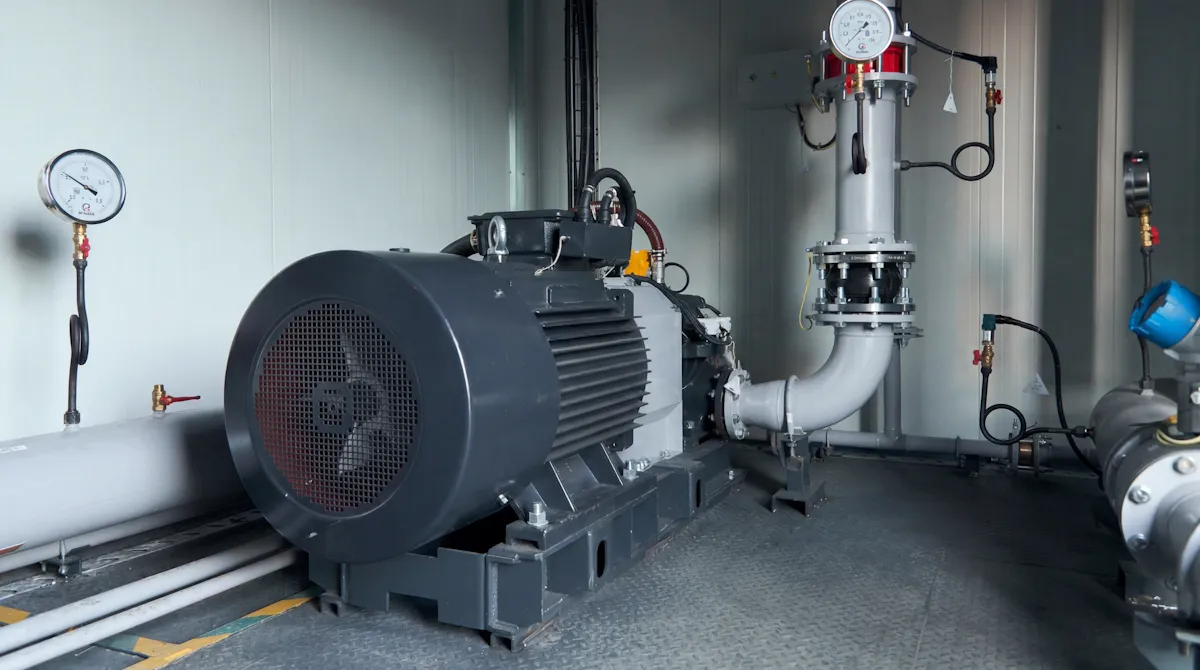

Насосные агрегаты
-

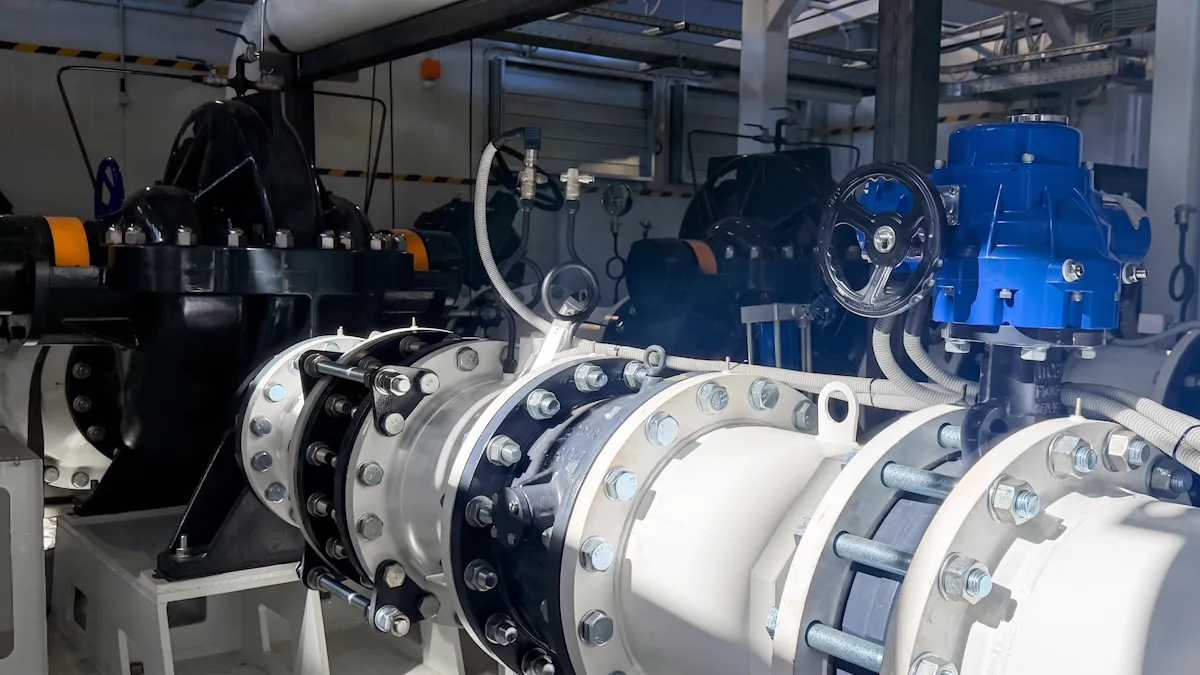

Трубопроводная обвязка
Состав насосной группы БНС подбирается исходя из требуемого расхода, давления и характеристик источника воды (река, канал, резервуар или скважина). Ключевая задача — обеспечить стабильную подачу воды под параметры конкретной системы орошения без перегрузки оборудования.
Для оросительных систем применяются насосы различных типов с диапазоном производительности от 50 до 2000+ м3/ч и напором до 80–100 м вод. ст. — в зависимости от схемы полива и протяженности трубопроводной сети.
В составе станции может быть предусмотрена схема «рабочий + резервный» насос. При отказе основного агрегата автоматическое переключение на резервный происходит без остановки системы (в течение нескольких секунд), что исключает сбои в поливе.
Типы насосов:
- поверхностные (консольные, двустороннего входа, одноступенчатые и секционные)
- погружные
- скважинные
Базовое исполнение БНС — с электрическим двигателем. Для объектов без подключения к электросети возможна комплектация насосными агрегатами с дизельным приводом.

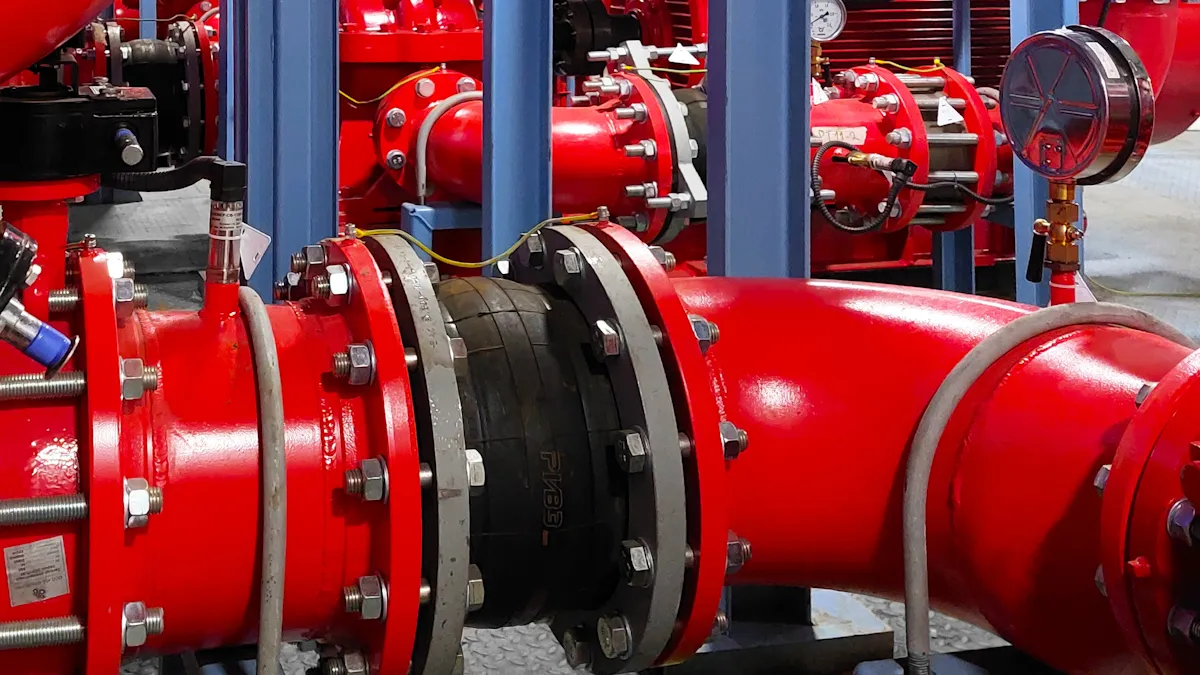

Правильный расчет и подбор элементов трубопроводной обвязки определяет безопасность и управляемость системы. Ключевая особенность оросительных систем — большая протяжённость трубопроводов, которая приводит к значительным потерям давления в магистралях. Ошибки при проектировании и установке арматуры могут привести к гидроударам, возникновению обратных токов, разрыву магистралей, утечкам воды и выходу оросительной системы из строя в разгар сезона.
Для перекачивания воды из рек, каналов и резервуаров применяются трубопроводы из нержавеющей стали (марка подбирается под состав воды и условия эксплуатации), что обеспечивает устойчивость к коррозии и длительный срок службы.
Комплектация трубной обвязки включает:

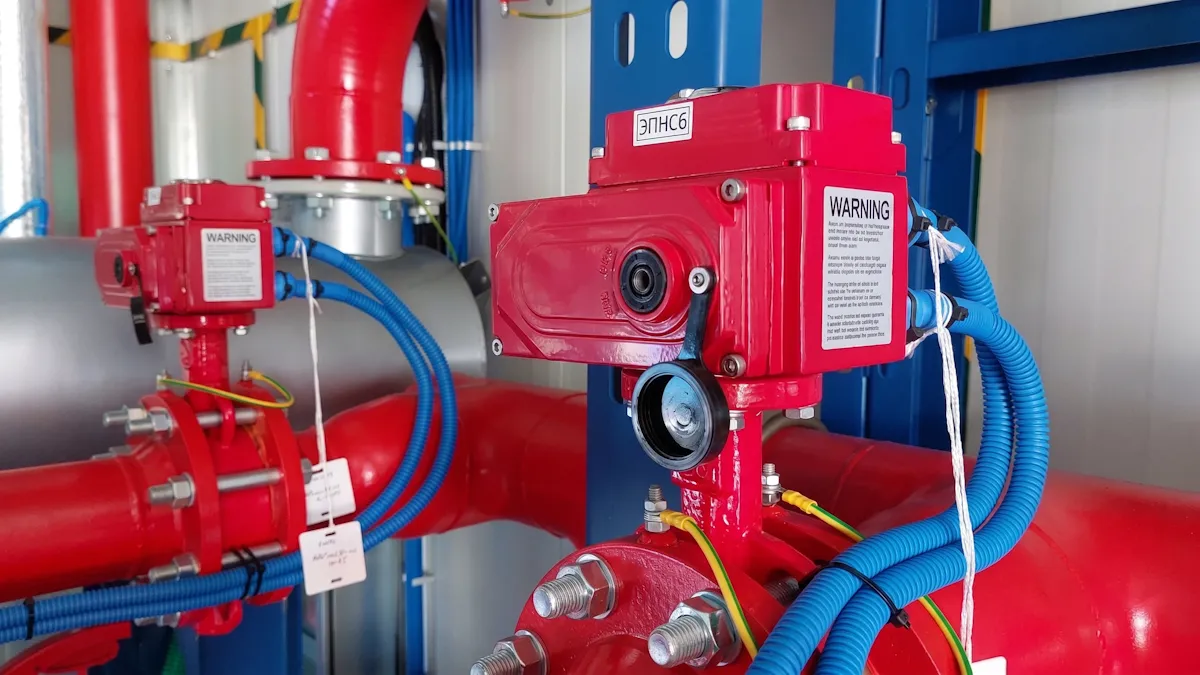

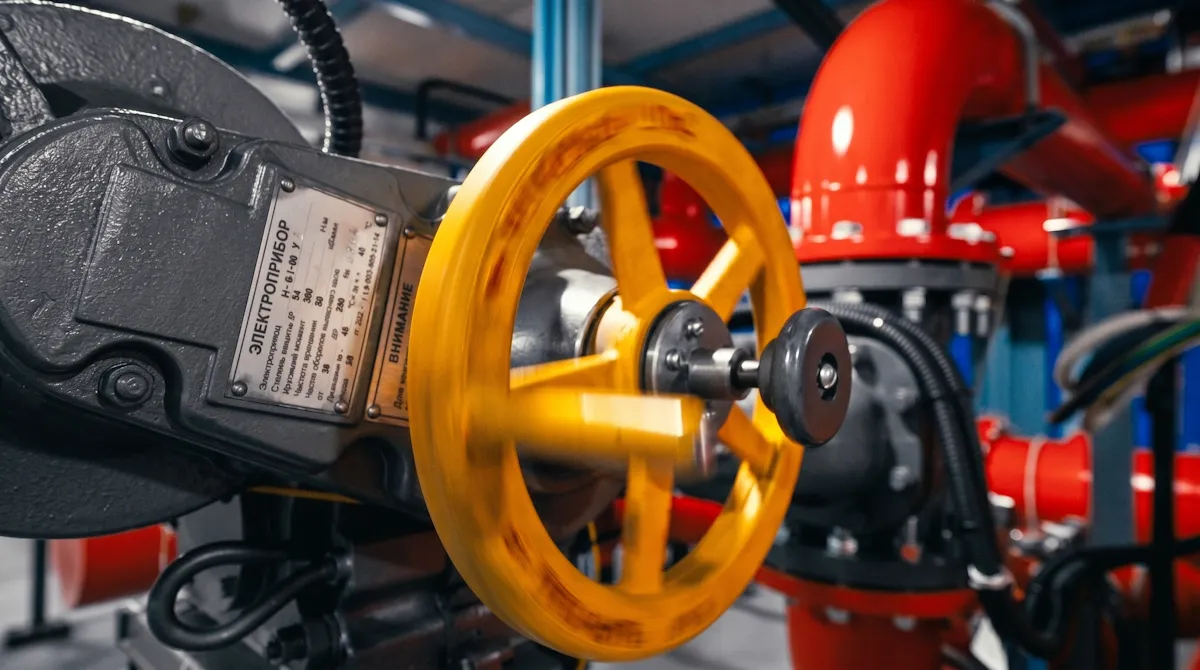

- запорно-регулирующую арматуру

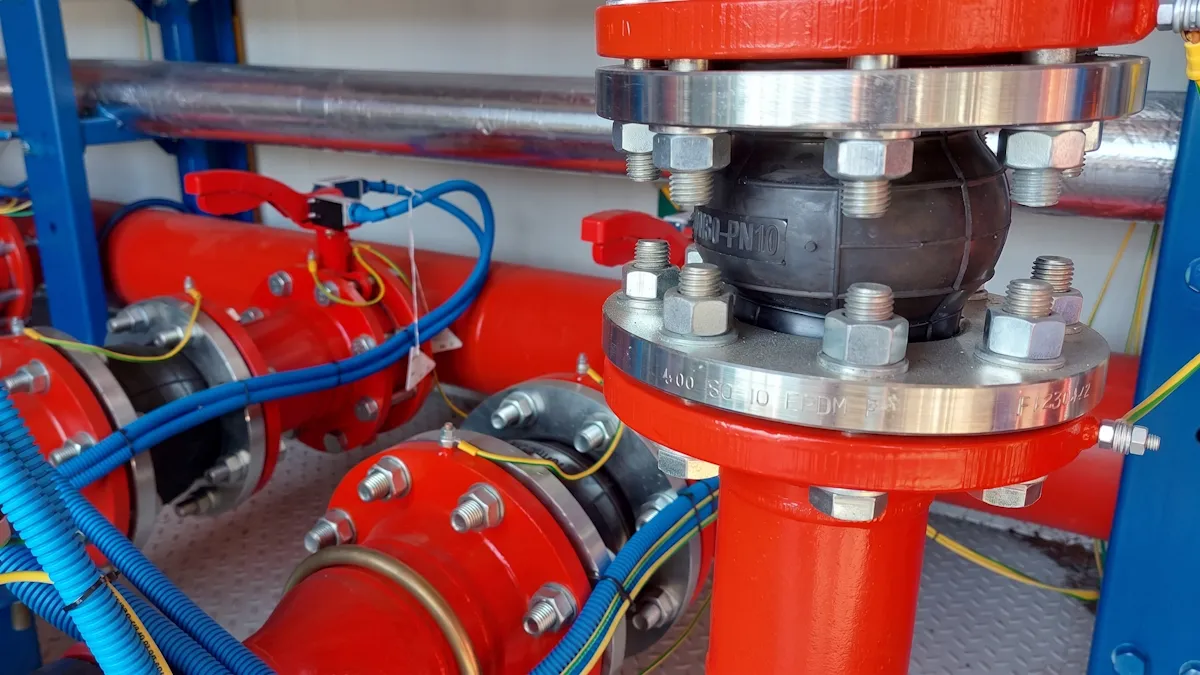

- гибкие компенсаторы для снижения вибрации

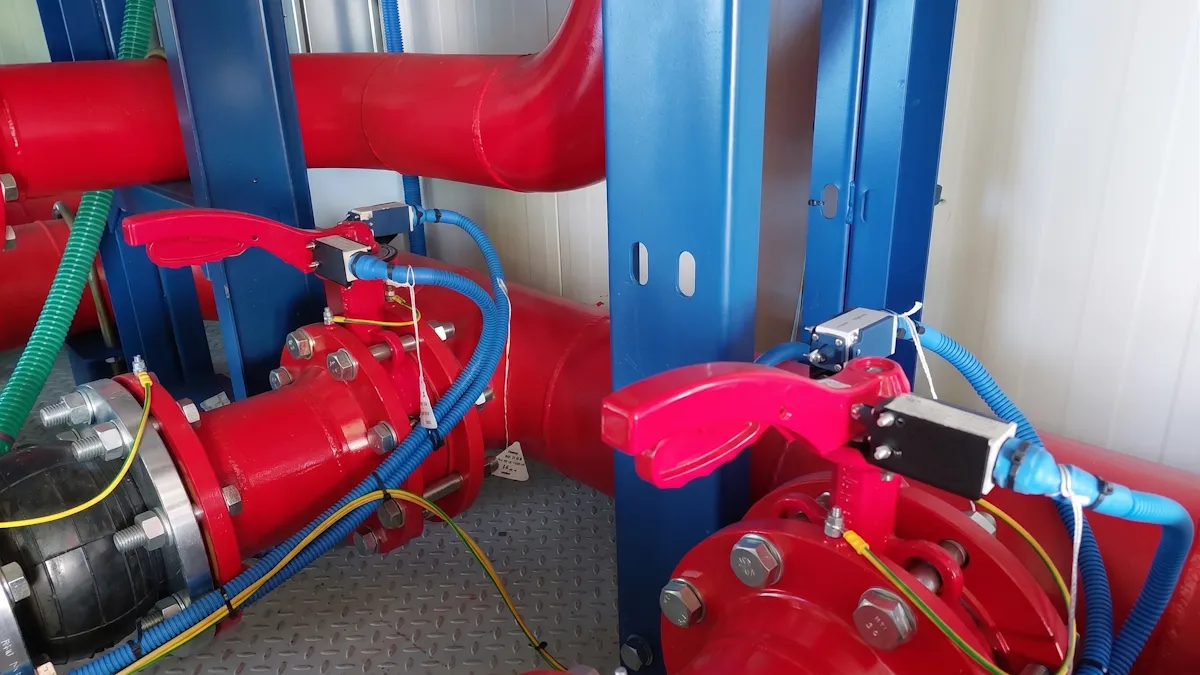

- поворотные затворы и обратные клапаны

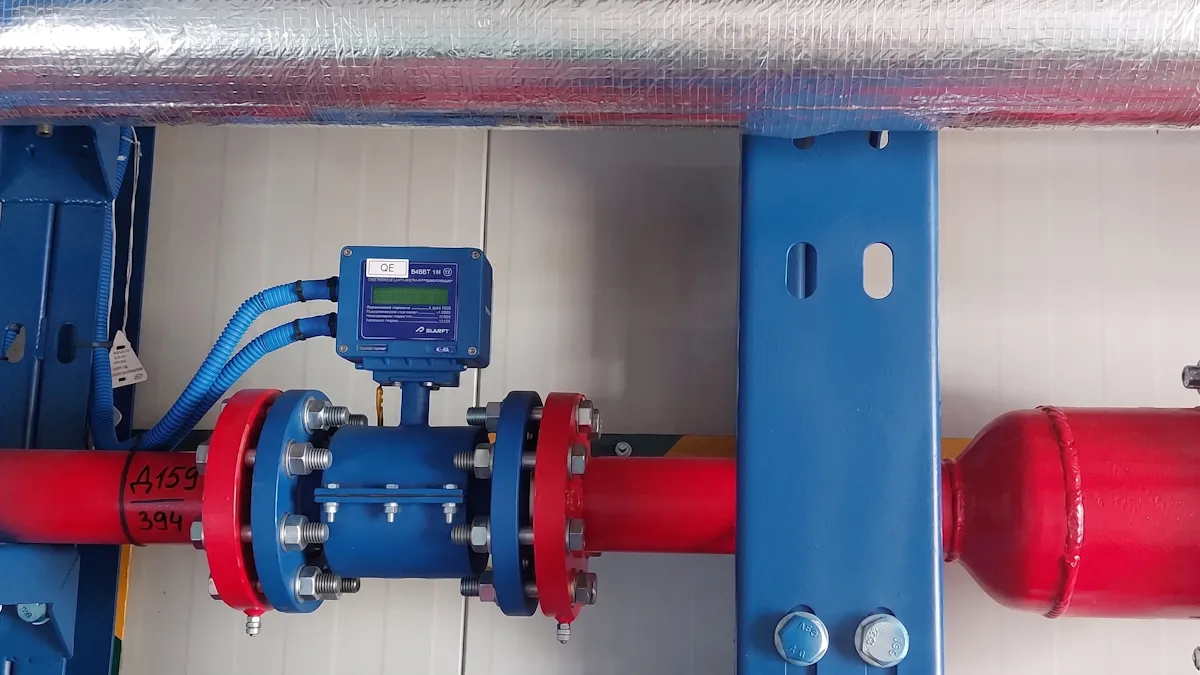

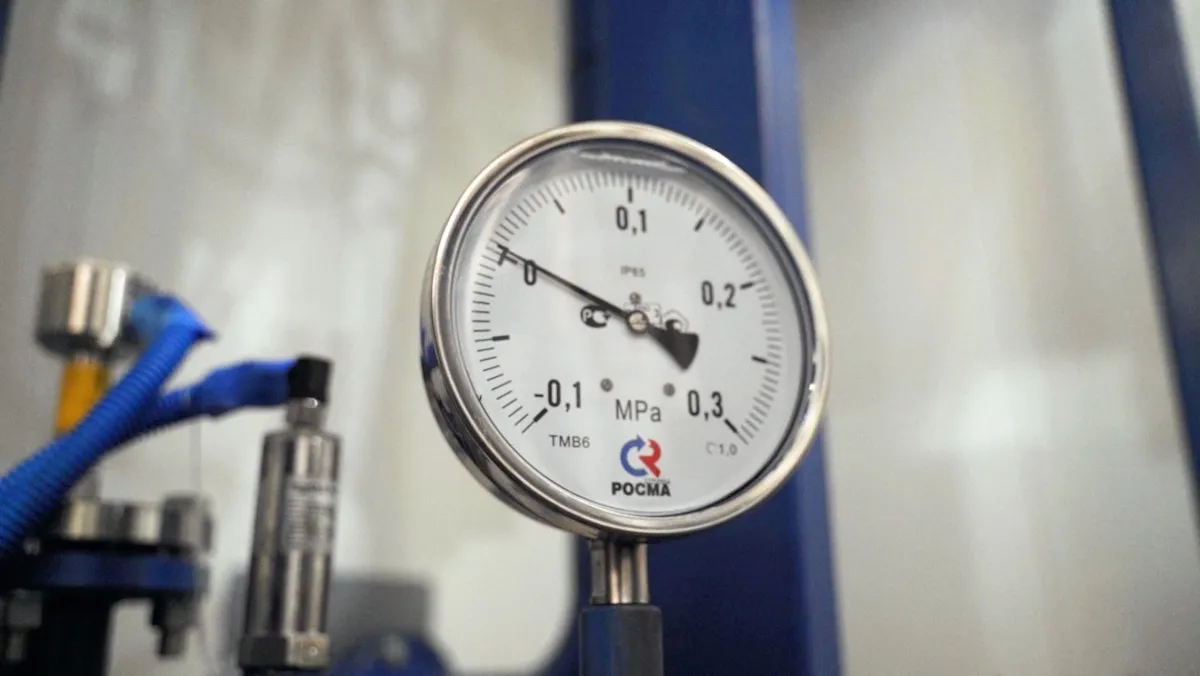

- контрольно-измерительные приборы и приборы учета расхода воды (КИП)
- узлы дренажа и воздухоотведения
-

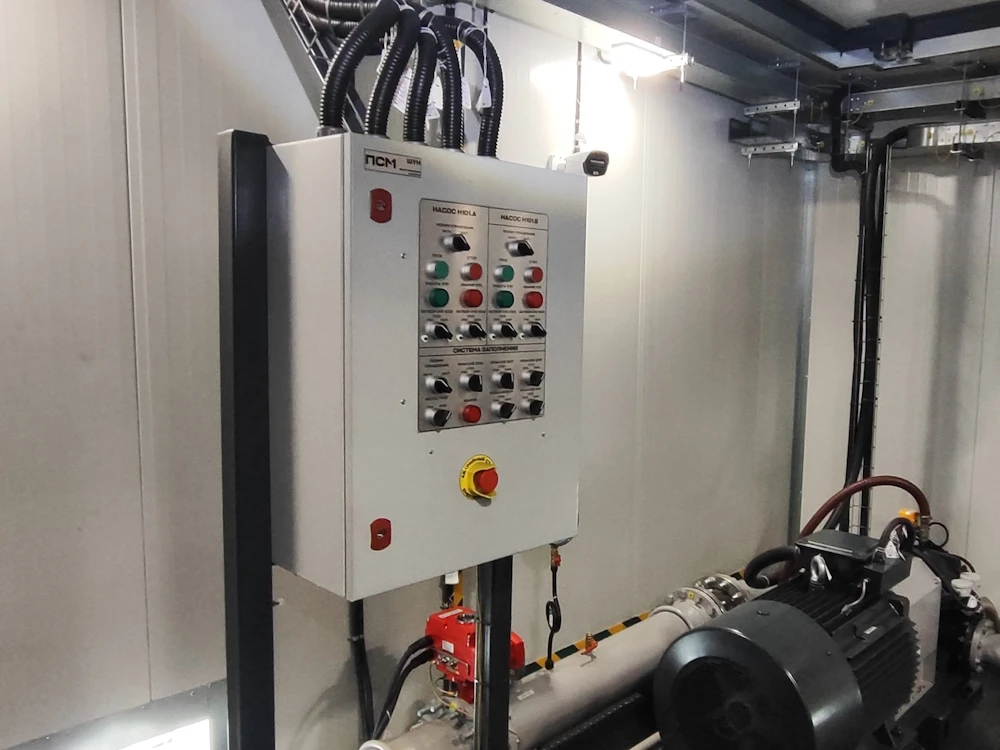

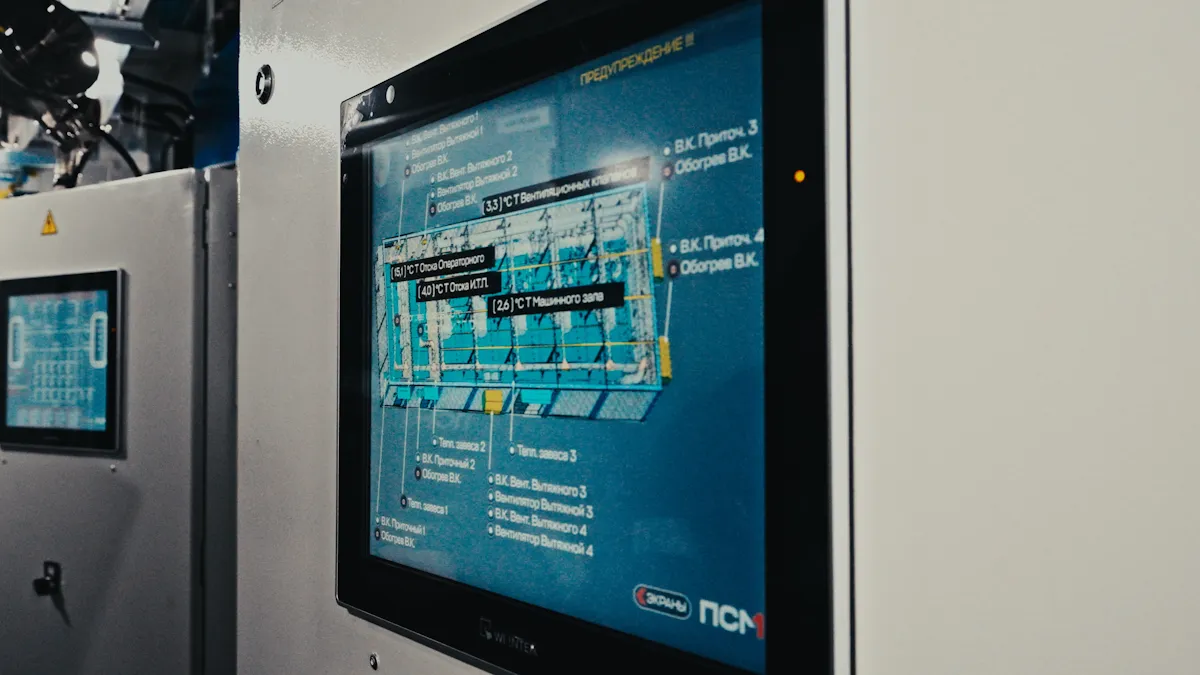

Система автоматизации и управления
-
Функционал АСУ ТП
Современные оросительные системы требуют максимальной автоматизации процесса полива. На полях с большой площадью полива оросительные контуры активируются по заранее заданному графику: с учётом суточных циклов (ночь/день), метеоусловий и технологических перерывов. Управление ирригацией ориентировано на сценарии автоматизированного функционирования, исключая ручной режим «старт/стоп».
Для систем орошения критична точность поддержания давления. При отклонении напора дождевальные машины и спринклеры работают некорректно, что приводит к неравномерному поливу и перерасходу воды. В системах капельного полива превышение давления грозит разрывом капельных линий и немедленной утечкой воды под давлением. Это вызывает значительную потерю воды, неравномерное увлажнение почвы и риск переувлажнения отдельных участков.
Задача системы управления насосной станцией (АСУ ТП) — запускать и останавливать насосные станции по расписанию, поддерживать уставки производительности и заданного давления, распределять нагрузку между отдельными агрегатами.
Для сложных оросительных систем применяется автоматизированная система управления на базе промышленного контроллера, которая интегрируется в общую систему управления оросительным оборудованием.
- Автоматическое включение насосов по сигналу
- Плавный запуск и регулирование производительности
- Автоматическое подключение резервного насоса
- Контроль давления и расхода в системе
- Защита насосов от сухого хода и перегрузок
- Контроль параметров электросети
- Автоматический ввод резерва по электропитанию
- Диспетчеризация и передача данных на верхний уровень
-

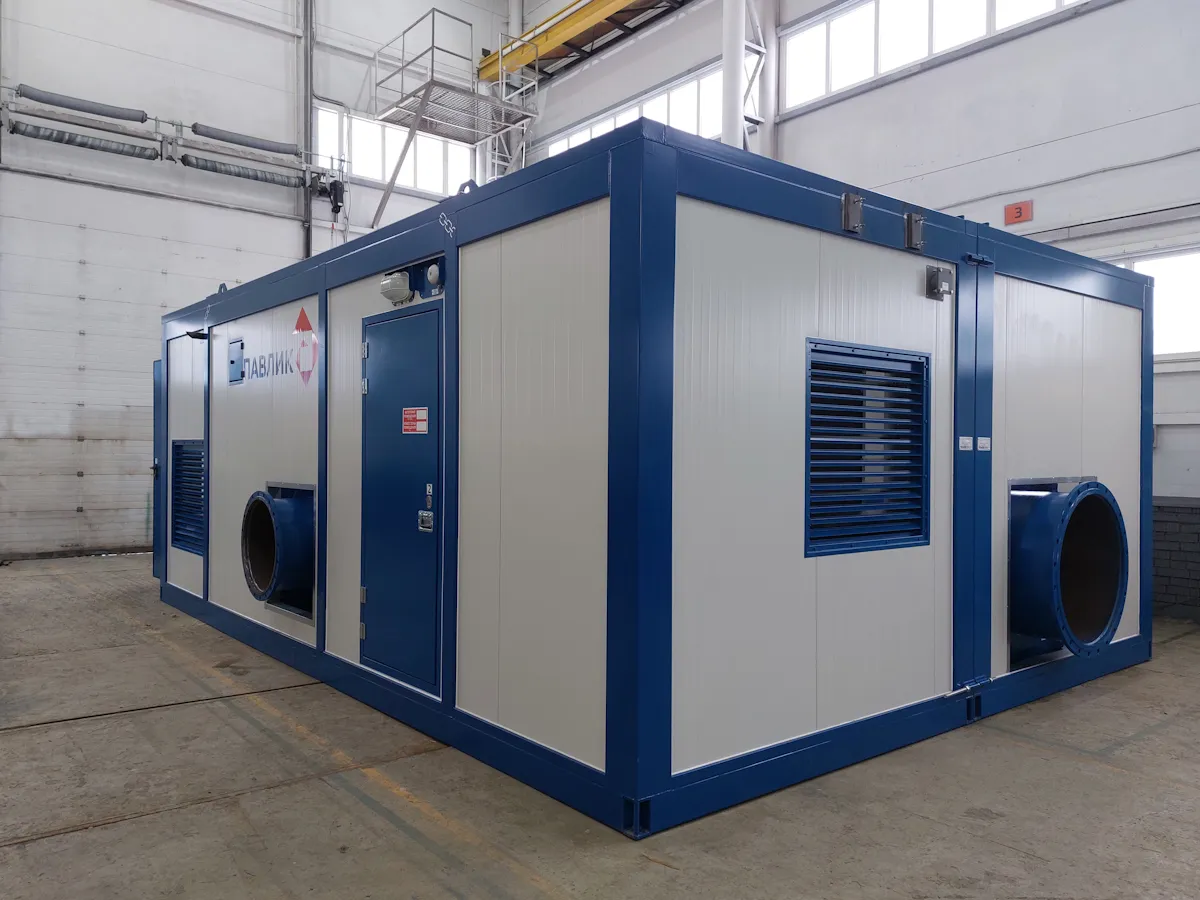

Модульное здание
-

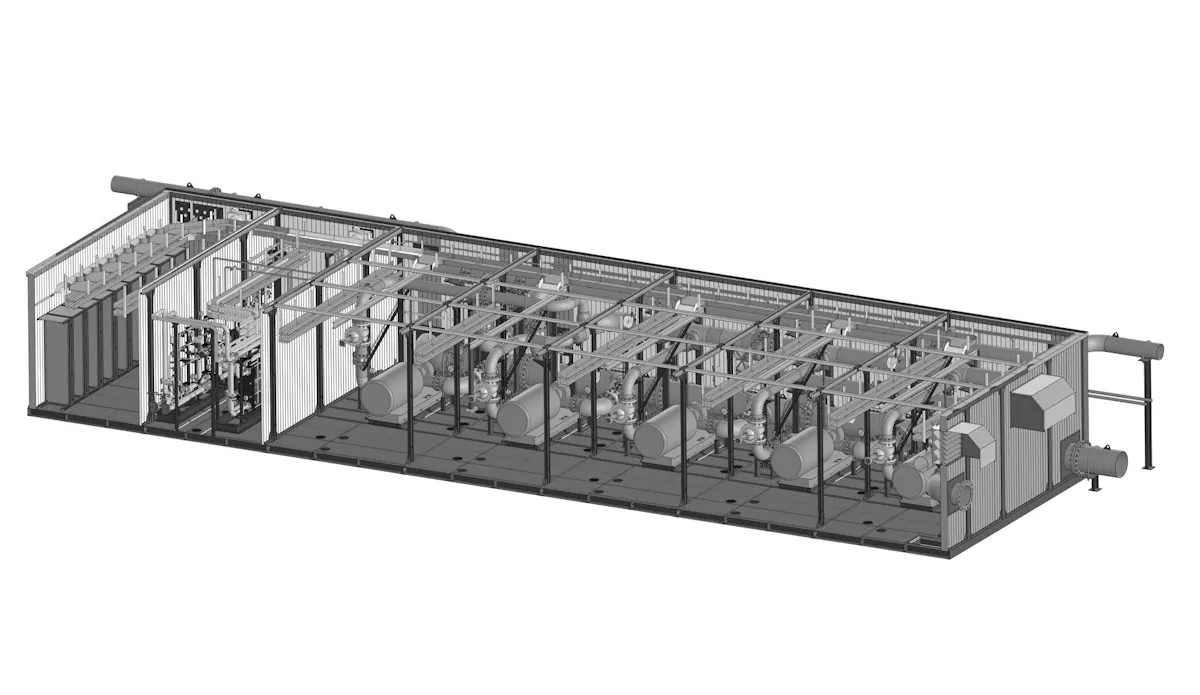

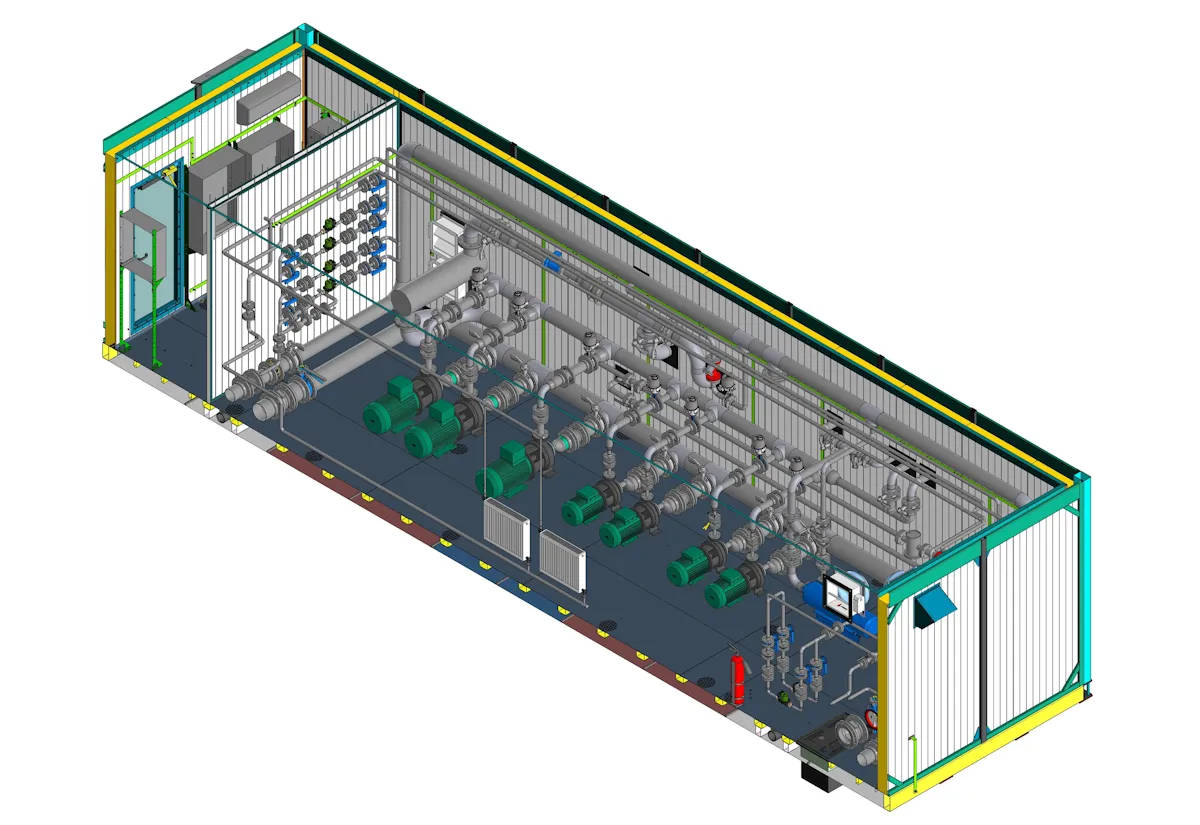

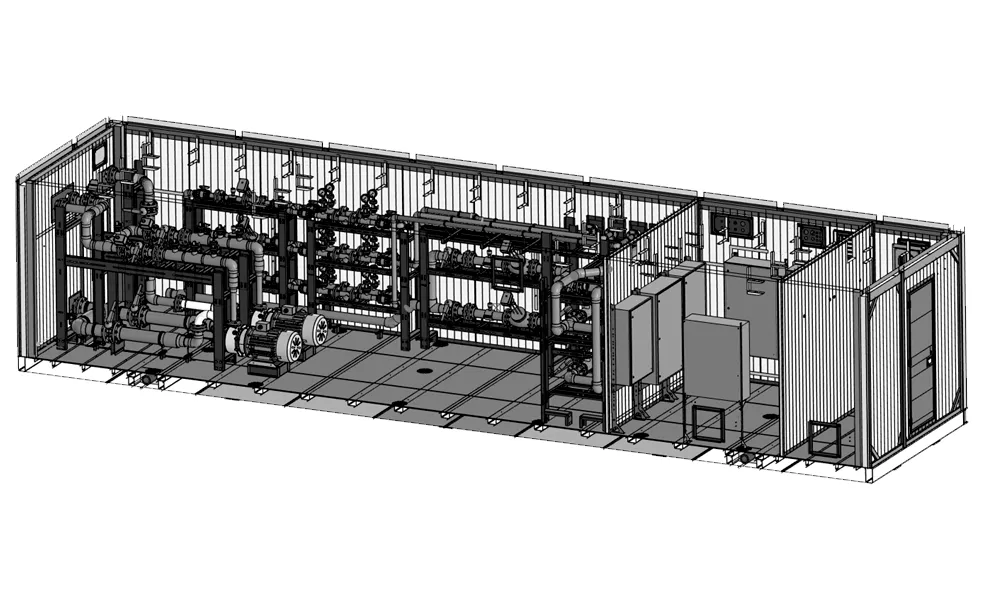

Пример компоновки
-

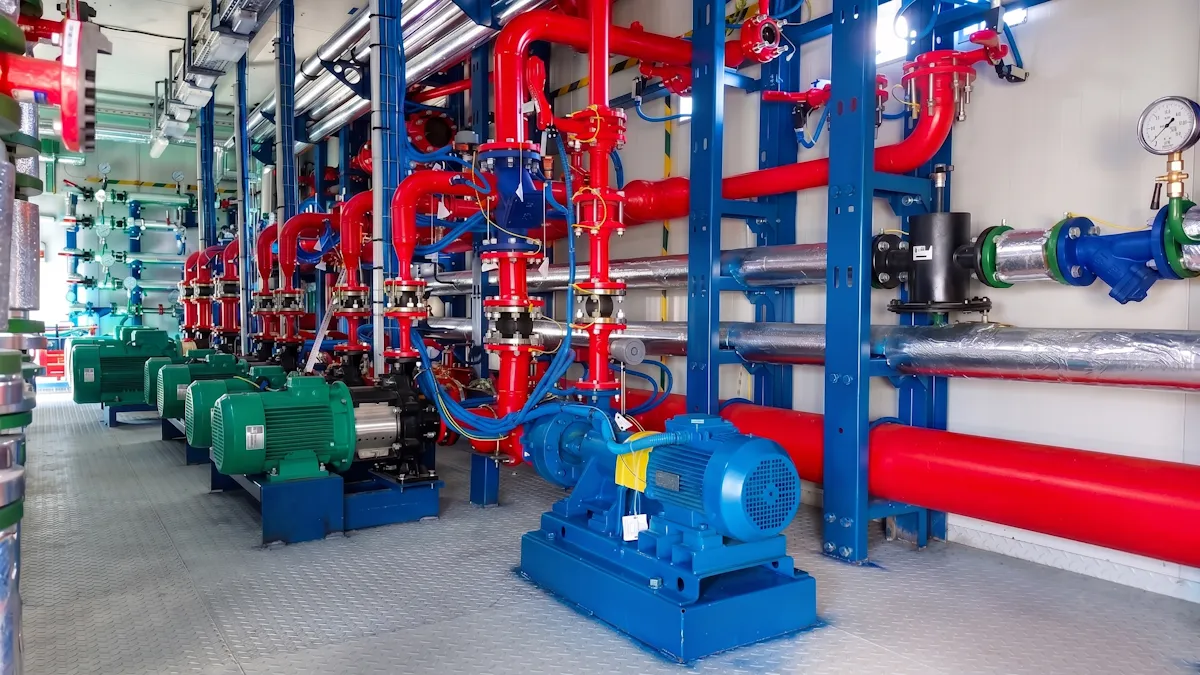

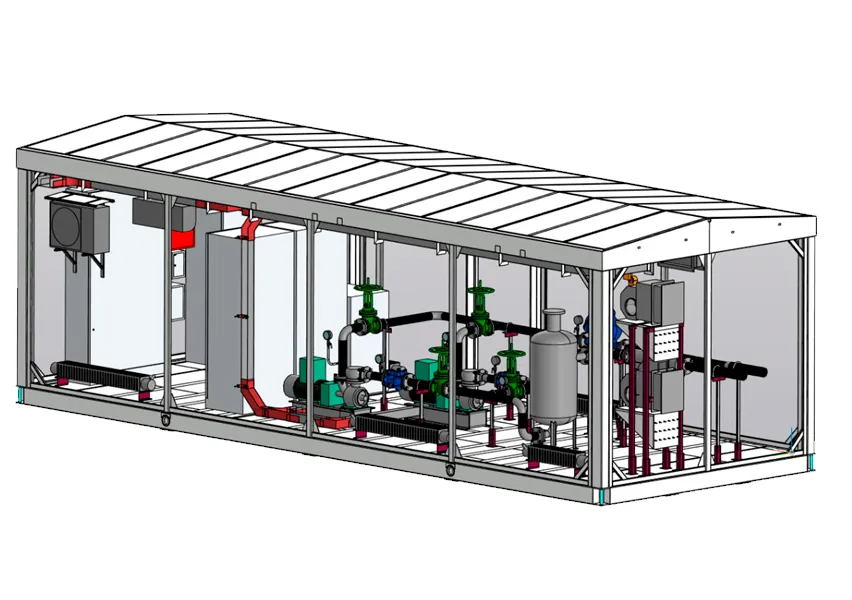

Внутренние системы контейнера

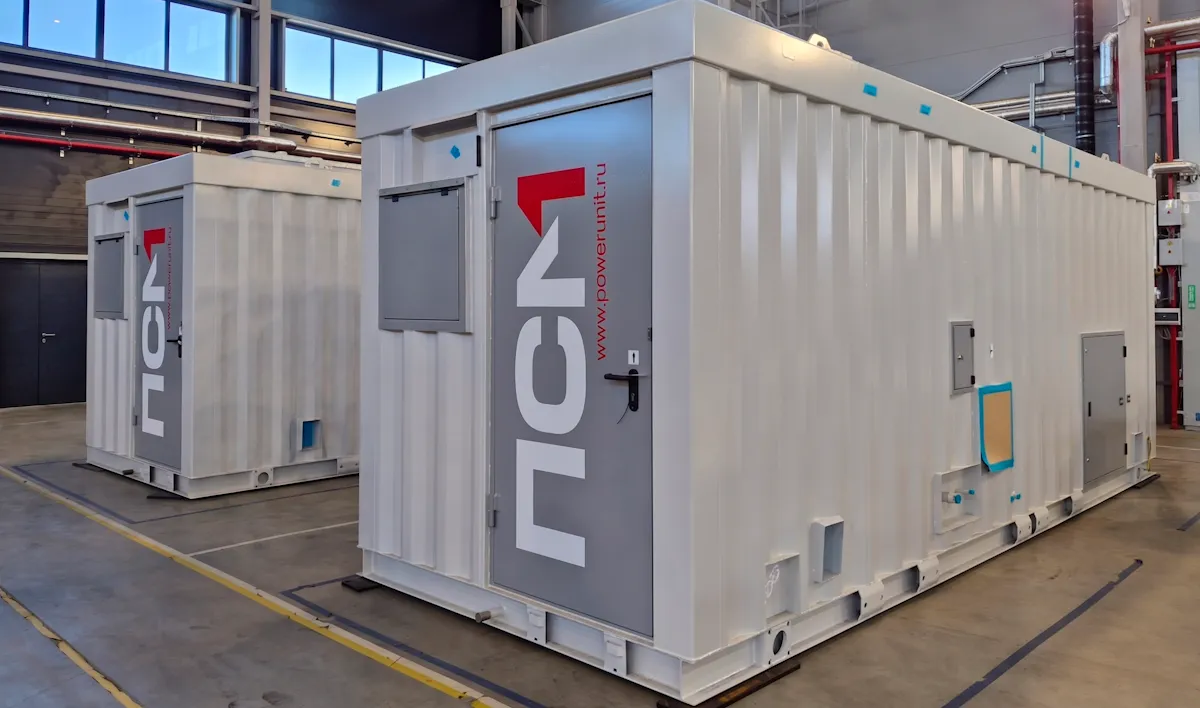

БНС для орошения размещается в модульном здании каркасного типа: стальной силовой каркас с ограждающими конструкциями из трёхслойных сэндвич-панелей, либо в цельносварном металлическом контейнере. Такое решение обеспечивает защиту оборудования и стабильную работу станции при температуре до +40 °С, что особенно важно для эксплуатации в степных регионах с резкими суточными перепадами.
Модуль проектируется с учётом требований к пожарной безопасности (степень огнестойкости определяется по СП) и может иметь стандартные или индивидуальные габаритные размеры — в зависимости от количества насосных агрегатов и компоновки оборудования.
Все блок-модули изготавливаются на заводе ПСМ в Ярославской области в рамках полного производственного цикла без привлечения субподрядчиков. Это позволяет контролировать качество на всех этапах и сокращать сроки изготовления станции.
Конструкция модуля предусматривает возможность транспортировки и быстрого монтажа на объекте, а также возможность его установки на понтон для размещения непосредственно на воде.
- Агрегатный отсек
- Отсек оператора
- Группа насосных агрегатов: 1 основной и 2 резервных
- Группа насосных агрегатов хозяйственного водоснабжения: 2 основных и 2 резервных
- Трубопроводная обвязка
- Вентиляция
- Отопление
- Заземление
- Молниезащита
- Освещение (рабочее и аварийное)
- Охранно-пожарная сигнализация
-
Резервуары
-
Понтон
-
Фильтры защиты от мусора и рыбы

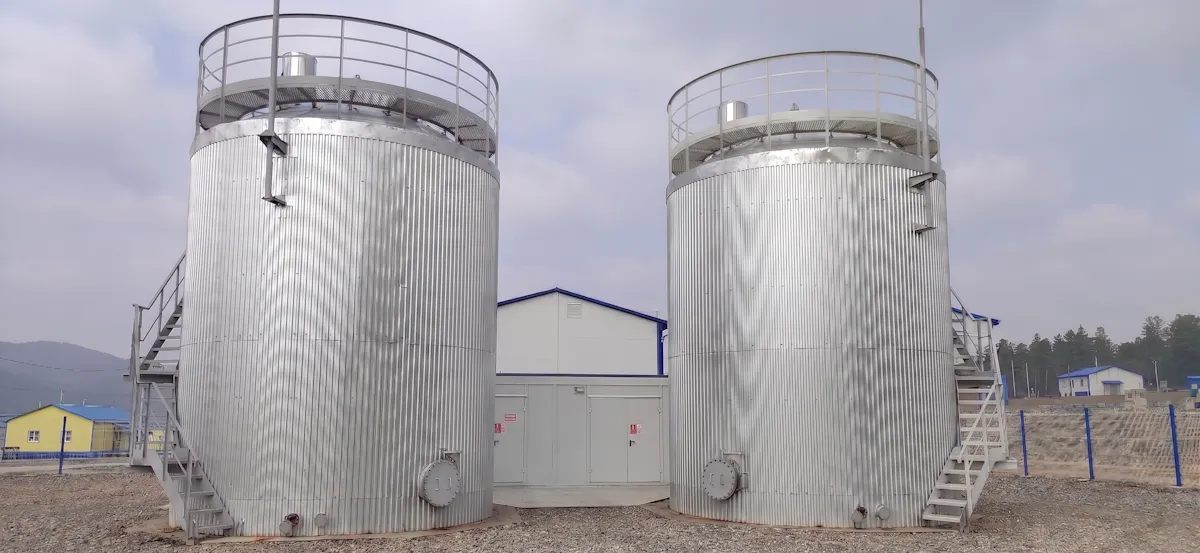

Резервуары используются как буферная ёмкость при нестабильном источнике воды или для покрытия пиковых нагрузок в системе орошения. Это актуально, например, при заборе воды из каналов с ограниченной пропускной способностью или при неравномерной работе дождевальных машин.
Объём резервуаров подбирается под проект и может составлять от десятков до нескольких тысяч кубометров.
В составе решения:

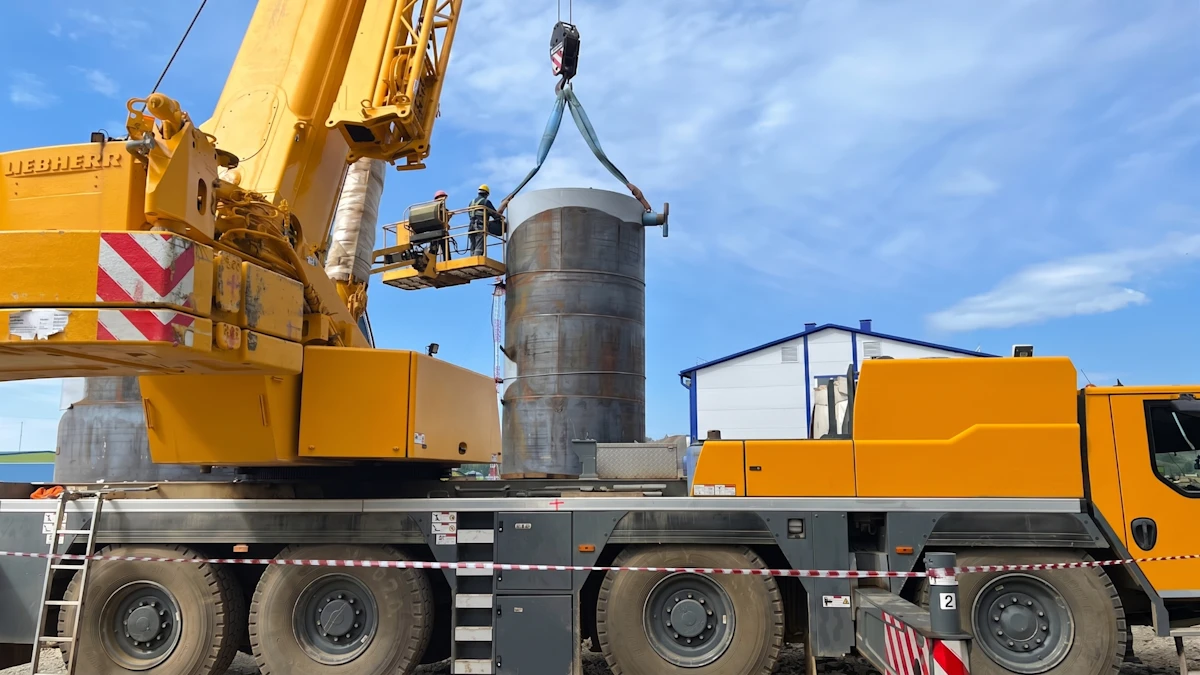

- вертикальные стальные резервуары (РВС)
- дополнительный насос для заполнения
- системы контроля уровня воды
- опционально — подогрев для эксплуатации в холодный период

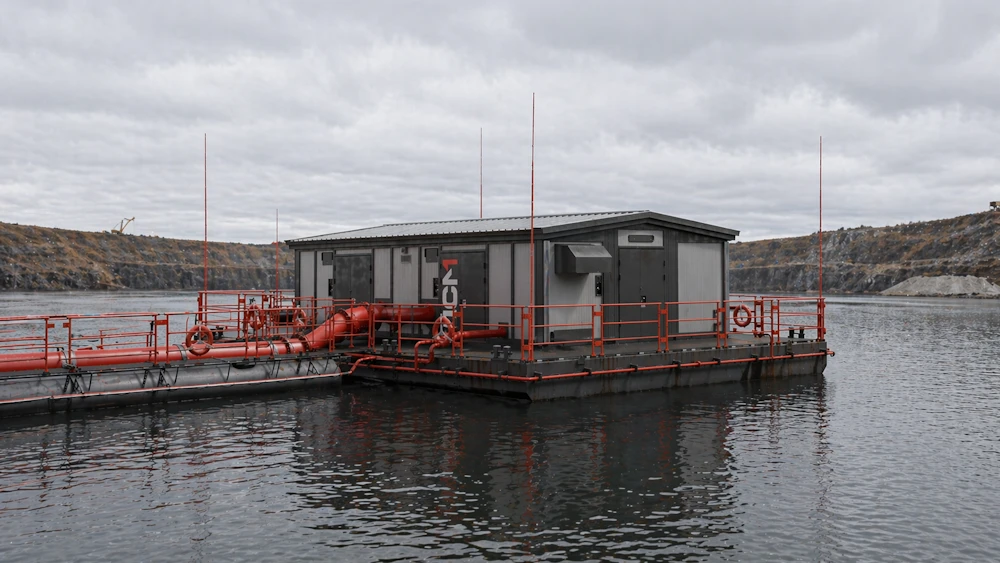

Для забора воды с поверхности открытого водоёма блок-модуль насосной станции может быть установлен на понтон. Конструкция понтонов — модульная, прямоугольного (коробчатого) или круглого типа. Подбирается индивидуально в зависимости от параметров насосной станции для ирригации и условий эксплуатации.
При заборе воды из рек, озёр и ирригационных каналов на всасывающем трубопроводе устанавливаются фильтрующие устройства, предотвращающие попадание в насосы:
- растительных остатков
- ила и взвешенных частиц
- рыбы и крупного мусора
Размер ячейки фильтра подбирается в зависимости от характеристик воды и требований насосного оборудования. Применение фильтров снижает износ агрегатов и повышает надёжность работы станции в полевых условиях.
Орошение полей с сахарной свеклой, кукурузой, соей, пшеницей, ячменем и другими культурами
Подача воды в дождевальную оросительную систему
Орошение полей редких растений
