Применение АОМЦ для сокращения сроков гидроиспытаний теплосетей

Автономный опрессовочный мобильный центр (АОМЦ) — это передвижная дизельная насосная станция высокого давления, предназначенная для локальной опрессовки изолированных участков тепломагистралей без дренирования всей сети. Установка перекачивает теплоноситель по замкнутому контуру между подающей и обратной трубами, обеспечивая сокращение сроков отключения горячей воды со стандартных 14 до 3 дней за счет секционирования трассы. Решение адресовано техническим директорам теплоснабжающих организаций, инженерам эксплуатационных служб и муниципальным заказчикам при подготовке сетевой инфраструктуры к отопительному сезону.

Что такое АОМЦ и зачем он нужен при гидроиспытаниях теплосетей

Аббревиатура АОМЦ расшифровывается как автономный опрессовочный мобильный центр. Это специализированная установка на прицепном или рамном шасси, созданная для локальных гидравлических испытаний участков трубопроводов теплоснабжения без задействования стационарного насосного парка ТЭЦ или котельной.

Принцип действия комплекса основан на циклической перекачке теплоносителя внутри изолированного контура:

1. Выбранный отрезок теплотрассы (протяженностью от 200 до 1500 метров) отсекается от остальной магистрали штатной секционирующей арматурой или временными заглушками.
2. К дренажным или технологическим штуцерам прямого и обратного трубопроводов подключаются гибкие рукава высокого давления, которыми оснащен мобильный опрессовочный центр.
3. Насосный агрегат забирает сетевую воду из одной трубы и нагнетает ее во вторую, ступенчато поднимая напор до нормативных значений.
4. После выхода на заданный уровень нагнетание прекращается, а измерительный комплекс фиксирует поведение системы. Устойчивое падение давления сигнализирует о разгерметизации, наличии свища, микротрещины в сварном стыке или дефекте сильфонного компенсатора.

Такая замкнутая схема исключает необходимость сливать сотни кубических метров химочищенной сетевой воды в дренаж или канализацию. Вода из соседней нитки служит готовым рабочим телом для испытания смежного трубопровода, что исключает расходы на повторную подпитку и водоподготовку.

Почему традиционный способ опрессовки занимает больше времени

При классической централизованной схеме опрессовка трубопроводов выполняется силами головного источника генерации — ТЭЦ, районной или квартальной котельной. Сетевые или специальные стационарные насосы поднимают давление одновременно во всей магистральной ветке, протяженность которой может составлять десятки километров.

У традиционного метода есть четыре технологических ограничения:

• Необходимость масштабных отключений. Чтобы создать давление от котельной, эксплуатирующая служба вынуждена отключать от горячего водоснабжения целые микрорайоны. Малейший дефект на тупиковом или распределительном ответвлении останавливает работу всей тепломагистрали.
• Трудоемкий поиск дефектов. При падении давления на 10-километровом участке аварийной бригаде приходится методично обследовать десятки тепловых камер, компенсаторов и подземных каналов. Локализация места утечки занимает от нескольких суток до недели.
• Колоссальные объемы дренирования. Чтобы вскрыть и отремонтировать поврежденную трубу диаметром 500–800 мм, приходится полностью сливать сетевую воду с протяженного участка. После сварки этот объем требуется заново заполнить подготовленной деаэрированной водой и прогреть.
• Преждевременный износ оборудования котельных. Стационарные сетевые насосы проектируются для длительной циркуляции теплоносителя в проектных рабочих режимах, а не для циклических перегрузок и гидроударов на предельных испытательных давлениях.

Использование АОМЦ позволяет разбить длинную магистраль на независимые секции. Бригада опрессовывает конкретный перегон между двумя тепловыми камерами за 2–4 часа. Если обнаружен дефект, аварийно-восстановительные работы затрагивают локальный отрезок, а потребители на соседних улицах остаются с горячей водой.

Нормативные требования к испытательному давлению

Проведение гидравлических испытаний регламентировано нормативной базой: Правилами технической эксплуатации тепловых энергоустановок (ПТЭТЭ) и сводом правил СП 124.13330.2012 «Тепловые сети».

Основные требования отраслевых стандартов:

• Величина напора. Испытательное давление для магистральных и распределительных теплосетей должно составлять не менее 1,25 от рабочего давления теплоносителя, но не ниже установленных нормативных значений. Для подающих трубопроводов стандартный диапазон составляет 1,6–2,5 МПа (16–25 бар), для обратных — 1,2–1,6 МПа (12–16 бар).
• Контроль выдержки. Трубопровод выдерживается под полным испытательным давлением не менее 10 минут. За это время фиксируется отсутствие падения стрелки манометра и показаний электронных датчиков, после чего давление снижается до рабочего для визуального осмотра сварных швов, фланцев и сальниковых уплотнений.
• Температурный режим. Температура воды при опрессовке должна находиться в пределах от +5 °C до +40 °C. Испытания при температуре ниже +5 °C запрещены из-за риска хрупкого разрушения конструкционной стали труб и искажения показаний датчиков при запотевании наружных стенок.

Автоматизированный опрессовочный комплекс обеспечивает плавный ступенчатый подъем давления, исключая динамические гидроудары при переходе через рабочие значения.

Как устроен и работает АОМЦ

Конструктивно опрессовочный комплекс проектируется как автономная установка тяжелого машиностроения, адаптированная под круглосуточную эксплуатацию в условиях плотной городской застройки и на объектах без развитой инфраструктуры. В отличие от стандартных перекачивающих станций, специфика АОМЦ заключается в возможности создания высокого напора при точно дозируемой подаче, устойчивости проточной части к загрязненному сетевому теплоносителю и наличии встроенной измерительной телеметрии.

В состав мобильной установки входят следующие технологические узлы:

• Дизельный привод. Промышленный двигатель жидкостного охлаждения (ЯМЗ, ММЗ или дизели тяжелого класса) с электронным или механическим регулированием частоты вращения. Силовой привод обеспечивает полную энергонезависимость комплекса от внешних электросетей на удаленных тепловых камерах.
• Многоступенчатый центробежный насос. Рабочий орган высокого давления секционного типа. Насос оснащен износостойкими рабочими колесами и торцевыми уплотнениями, выдерживающими циркуляцию сетевой воды с температурой до +40 °C и взвешенными абразивными частицами окалины. Насосный агрегат рассчитан на циклические нагрузки опрессовки, а также может применяться для сопутствующих технологических задач, таких как предварительная промывка трубопроводов.

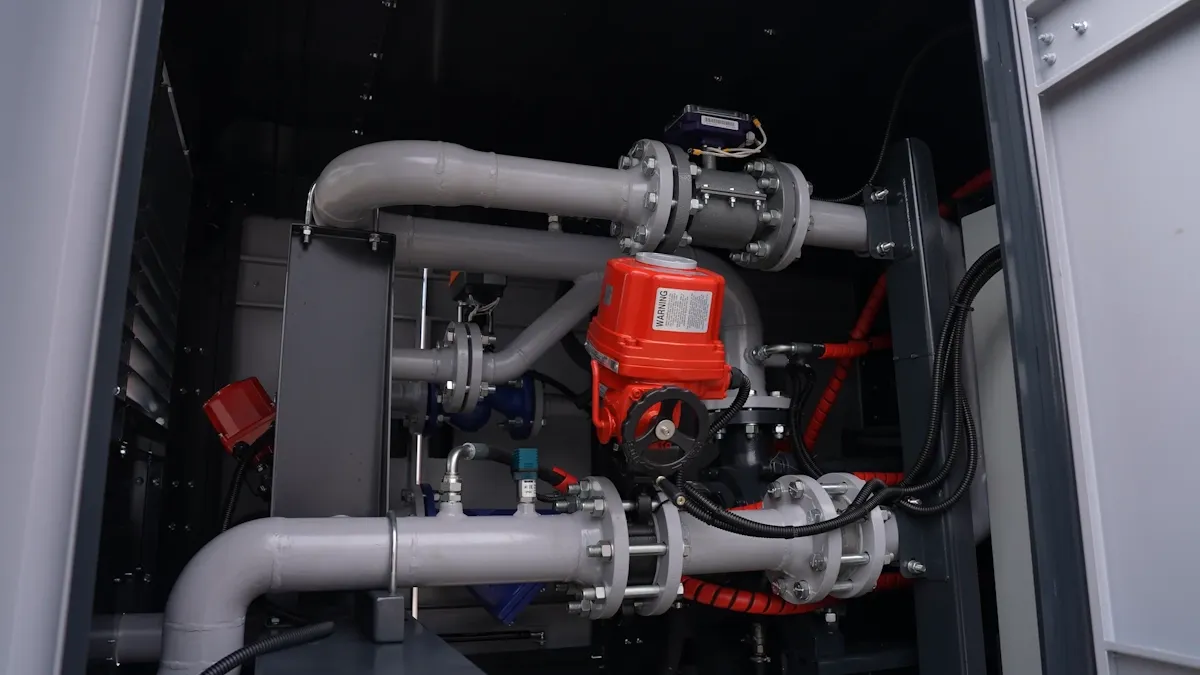

• Гидравлическая обвязка и коллекторы. Всасывающая и напорная линии оборудованы виброгасящими компенсаторами, быстроразъемными соединениями (БРС) и полнопроходной дисковой запорной арматурой. На всасывающем тракте смонтирован фильтр грубой механической очистки, защищающий внутренние полости насоса от шламовых отложений и окалины.

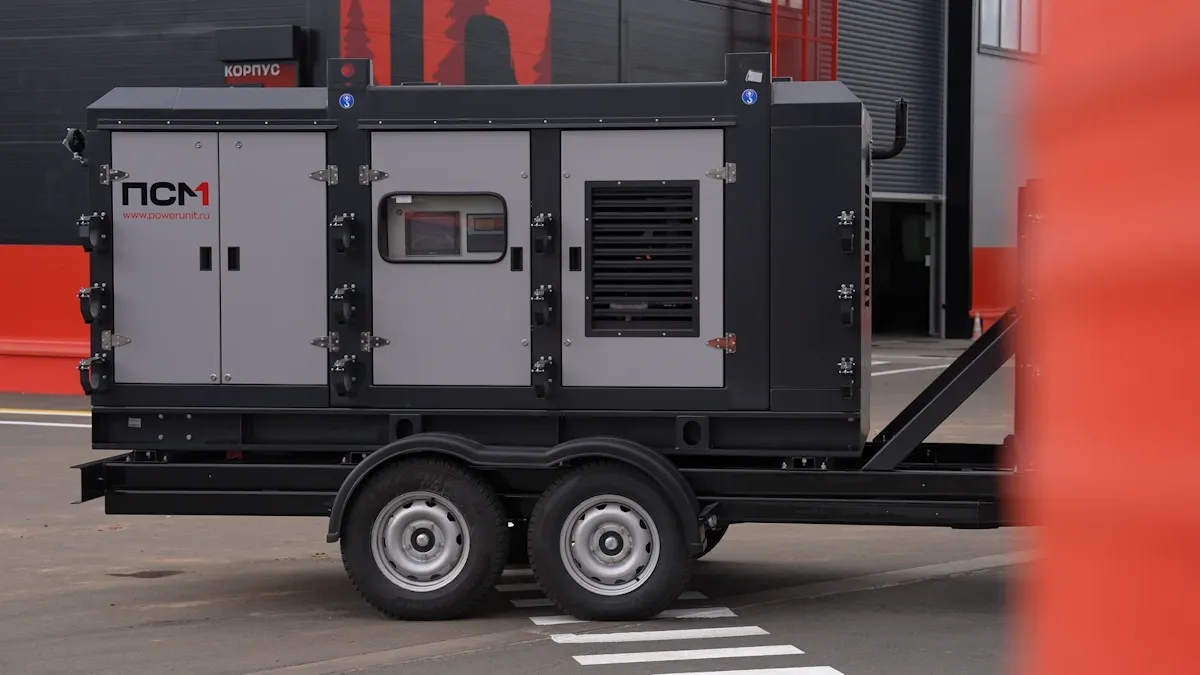

• Защитный капот. Теплозвукоизолированный погодозащитный капот с распашными сервисными люками. Конструкция обеспечивает свободный доступ ко всем точкам планового ТО, снижает шумовую нагрузку в жилых микрорайонах до санитарных норм и допускает эксплуатацию при отрицательных температурах за счет предпускового подогревателя двигателя.

Мобильность и прицепное исполнение

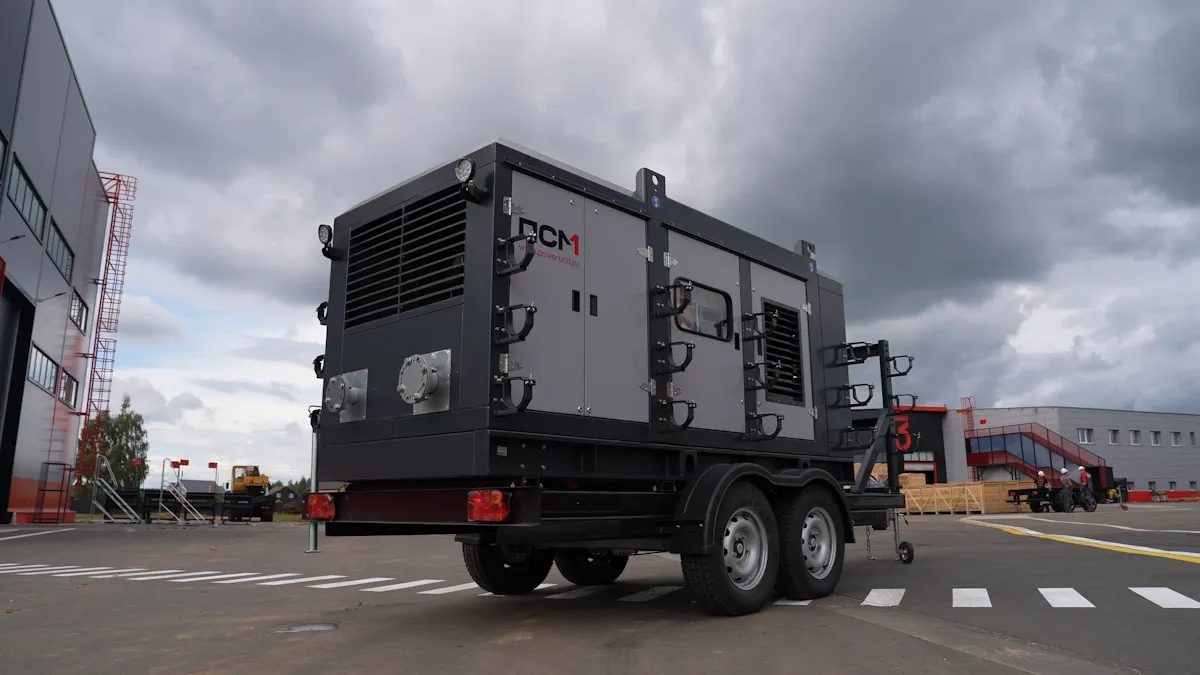

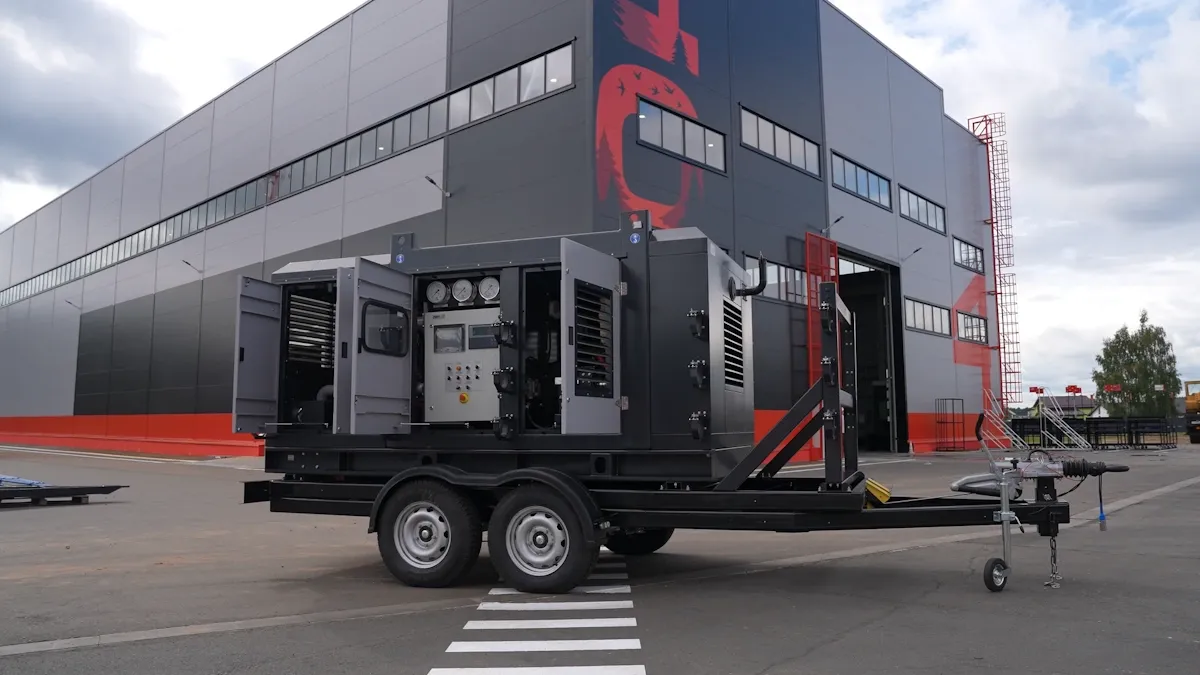

Монтаж установки на сертифицированном двухосном автомобильном шасси обеспечивает оперативность, критически важную для работы ремонтных бригад. Прицепное исполнение с универсальным тягово-сцепным устройством позволяет буксировать опрессовочный комплекс стандартным дежурным грузовым автомобилем или трактором коммунальной службы без привлечения специализированных тралов и автокранов.

Шасси комплектуется пневматической или инерционной тормозной системой, стояночным тормозом и четырьмя выдвижными винтовыми аутригерами. Выносные опоры вывешивают раму перед началом испытаний, снижая вибрационные нагрузки на оси и исключая смещение комплекса при гидравлических пульсациях в напорных рукавах. Габаритные размеры прицепа позволяют маневрировать в узких дворовых проездах и устанавливать станцию в непосредственной близости от люков тепловых камер.

Автоматизация процесса и контроль параметров

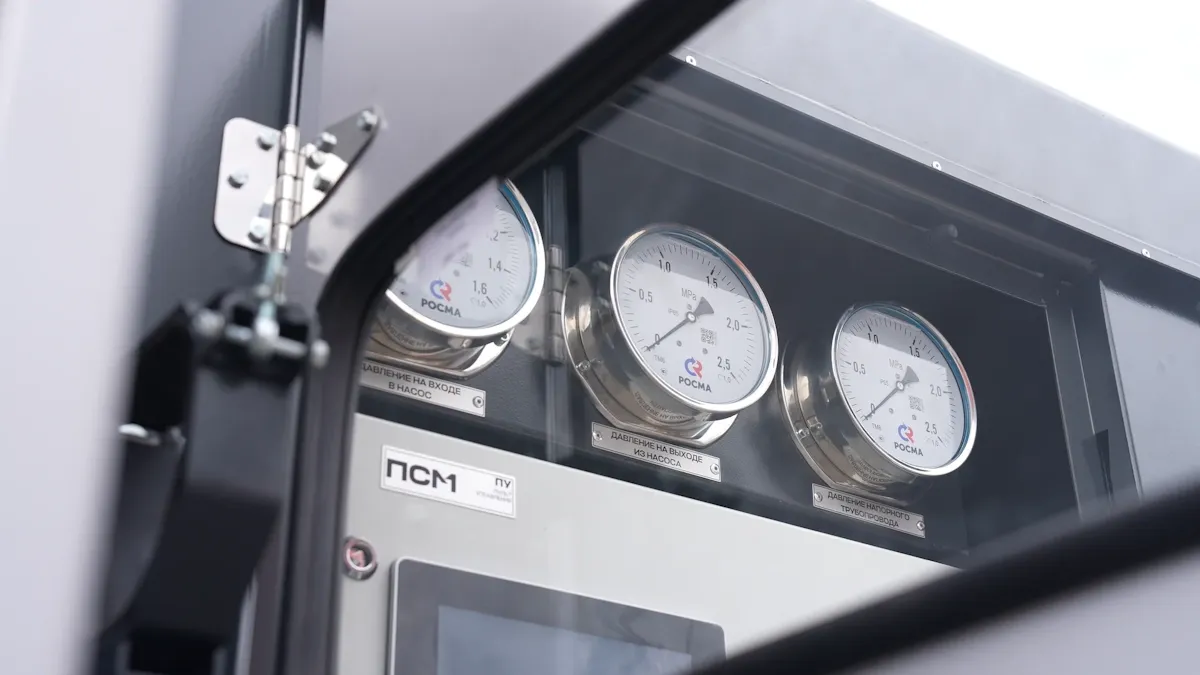

Управление технологическим процессом выведено на микропроцессорный пульт оператора, размещенный в защищенном шкафу. Автоматизация опрессовки исключает влияние человеческого фактора: нагнетание давления выполняется по выверенному алгоритму без риска гидроудара из-за резкого открытия задвижки.

В системе предусмотрено три режима управления:

1. Автономный. Контроллер по заданной программе плавно повышает обороты дизеля, регулирует напор с шагом не более 0,1–0,2 МПа в минуту, фиксирует выход на испытательное давление, выдерживает нормативную 10-минутную паузу и анализирует динамику падения давления.
2. Полуавтоматический. Оператор вручную задает целевые пороги давления и ограничения по расходу, а автоматика поддерживает заданные параметры, контролируя устойчивость силовой установки.
3. Ручной. Прямое управление оборотами привода и положением запорной арматуры с пульта при проведении промывки, прокачки рукавов или регламентных сервисных процедур.

Информационная панель в реальном времени визуализирует ключевые показатели: давление на входе и выходе, температуру теплоносителя, мгновенный расход. Высокоточные электронные датчики и выносной гидродетектор регистрируют малейшие гидравлические колебания в опрессовываемом контуре. Все параметры испытательной сессии архивируются во встроенной памяти, формируя электронный протокол, на основании которого оформляется официальный акт гидравлических испытаний.

Что даёт применение АОМЦ теплоснабжающей организации — экономика и надёжность

Внедрение мобильных опрессовочных комплексов меняет экономику межсезонного обслуживания сетевого хозяйства. Эксплуатационные службы разделяют эффект от использования мобильного центра на две составляющие: рост надежности инфраструктуры и снижение прямых и косвенных затрат.

Снижение аварийности и ресурсосбережение

По данным инженеров завода ПСМ, применение автономных мобильных комплексов повышает качество диагностики за счет точной локализации повреждений и кратно снижает вероятность повторных порывов при пуске тепла. Основные технические факторы надежности:

• Сохранение ресурса насосного парка ТЭЦ. Стационарные сетевые насосы котельных выводятся из цикла пиковых испытательных нагрузок, что предотвращает их преждевременный износ и снижает затраты на межремонтное обслуживание.
• Экономия сетевой воды и химреагентов. При секционной опрессовке теплоноситель циркулирует по замкнутому контуру. Эксплуатирующей организации не требуется заново заполнять километры труб деаэрированной водой и расходовать реактивы химводоподготовки (ХВП), что дает прямую экономию бюджета.
• Выявление скрытых дефектов. Локальное нагнетание давления с помощью АОМЦ выявляет свищи и истончение стенок на ранней стадии. Комплексное решение ПСМ для теплоэнергетики и водоснабжения позволяет проводить испытания строго по графику независимо от готовности магистральных насосных станций.

Практическую эффективность такого подхода подтверждает опыт применения АОМЦ в Тамбове, где мобильная установка ПСМ позволила опрессовать проблемные участки городской тепломагистрали без перегрузки квартальных котельных.

Снижение нагрузки на потребителей и сокращение отключений

Традиционная централизованная опрессовка трубопроводов приводит к масштабным социальным издержкам: жители целых кварталов остаются без горячего водоснабжения на две недели и более. Если при этом на магистрали происходит порыв, срок отключения затягивается на время поиска утечки, земляных работ и сварочного ремонта.

Использование АОМЦ переводит процесс на секционный принцип:

• ремонтная бригада последовательно отсекает участки между тепловыми камерами;
• испытания одного перегона занимают от нескольких часов до одной смены;
• при отсутствии падения давления участок возвращается в рабочий контур, а потребители продолжают получать услугу.

Такая схема обеспечивает реальное сокращение сроков отключения горячей воды: вместо веерного 14-дневного перерыва жители испытывают неудобства всего 1-3 дня, необходимые для локальной проверки их квартальной ветки.

Где и когда применяют АОМЦ

Мобильные опрессовочные центры задействуют на всех этапах жизненного цикла тепловых сетей — от приемки новых трасс в эксплуатацию до локализации повреждений на изношенных участках. Технологическая гибкость комплекса позволяет применять его в трех ключевых сценариях:

Плановые гидроиспытания перед отопительным сезоном и после него

Весенне-осенние регламентные работы — основной эксплуатационный сценарий для мобильного центра. График подготовки сетей делится на два этапа:

• Весенний цикл (после завершения отопительного сезона). Цель — выявить скрытые дефекты, образовавшиеся за время зимней эксплуатации под постоянными температурными деформациями. АОМЦ последовательно проходит тепловые камеры магистрали, локализуя свищи и повреждения компенсаторов. Это формирует четкий перечень дефектов для программы летнего ремонта.
• Осенний цикл (перед началом отопительного сезона). Контрольная проверка теплотрасс после завершения капитального ремонта, перекладки труб и замены запорной арматуры. На этом этапе гидравлические испытания тепловых сетей подтверждают герметичность отремонтированных участков перед заполнением системы и пуском циркуляции.

Испытания сетей теплоснабжающих компаний и муниципальных заказчиков

При строительстве новых жилых кварталов или реконструкции городских магистралей строительно-монтажные организации обязаны подтвердить качество уложенных трубопроводов до засыпки траншей и благоустройства территории.

В условиях нового строительства подключение к стационарным источникам тепла часто физически невозможно: котельная еще строится, а врезка в городскую магистраль перекрыта. В таких условиях гидроиспытания теплосетей выполняются автономно: АОМЦ доставляется на стройплощадку, забирает воду из передвижной автоцистерны или временного пожарного гидранта и опрессовывает вновь смонтированную ветку под техническим надзором представителей муниципального заказчика.

Проверка готовности сетей после аварийных работ

Зимний порыв теплотрассы требует немедленного устранения аварии и минимизации времени простоя. После завершения сварочных работ (вварки новой трубной вставки или замены отвода) участок необходимо проверить на прочность перед подачей теплоносителя с рабочей температурой выше +95 °C.

Опрессовывать отремонтированный отрезок от котельной — значит рисковать повторным гидроударом по всей замерзающей ветке. АОМЦ подключается непосредственно в ближайшей тепловой камере к отремонтированному участку, поднимает испытательный напор и проверяет герметичность свежих сварных стыков. Если давление держится стабильно, теплотрассу сразу же открывают для штатной циркуляции.

Как подобрать модель АОМЦ под конкретный участок теплотрассы

Подбор мобильного опрессовочного центра базируется на гидродинамическом расчете параметров тестируемого участка тепловой сети. Неверный выбор производительности насоса приводит либо к затягиванию процесса нагнетания давления, либо к невозможности развить требуемый нормативный напор на трубопроводах большого диаметра.

При расчете конфигурации инженерная служба учитывает четыре параметра:

1. Условный диаметр (D_у) и протяженность участка. От них зависит внутренний объем контура. Для распределительных сетей (D_у 100–300 мм) критически важна плавность набора давления, тогда как для магистральных теплотрасс (D_у 500–1000 мм и более) ключевой становится подача насоса (до 180–200 м³/ч), чтобы подъем давления происходил за регламентное технологическое время.
2. Требуемое испытательное давление. Нормативный напор опрессовки подающих и обратных трубопроводов варьируется от 10 до 40 атм (1,0–4,0 МПа) в зависимости от параметров сети и перепада высот.
3. Параметры подключения (диаметры рукавов). Пропускная способность всасывающей и напорной линий должна соответствовать сечению технологических штуцеров на тепловой камере: от Ду80 до Ду150 с соответствующим классом давления (Ру10–Ру40).
4. Температурный режим теплоносителя. Базовые насосные агрегаты рассчитаны на опрессовку сетевой водой с температурой до +40 °C.

Модельный ряд мобильных опрессовочных комплексов ПСМ

В линейке опрессовочных центров завода ПСМ представлено 6 базовых модификаций на надежных дизельных двигателях с многоступенчатыми насосными агрегатами SAER и ЦНСг.

С подробной информацией о моделх и их характеристиках можно ознакомиться в каталоге АОМЦ.

Рекомендации по выбору установки:

• Для внутриквартальных и распределительных сетей оптимальны модификации АОМЦ 25-6 и АОМЦ 20-10 на экономичном дизеле ММЗ Д245.9. Они обеспечивают напор 200–250 м при умеренной подаче 60–100 м³/ч и подключаются стандартными рукавами ДУ80–ДУ100.
• Для протяженных квартальных участков со сложным рельефом подходит АОМЦ 20-12 с двигателем экологического класса Евро-2 (ММЗ Д245.30Е2), обеспечивающий повышенную подачу 120 м³/ч и напорный рукав ДУ100 Ру25.
• Для магистральных тепловых сетей большого диаметра применяются высокопроизводительные комплексы АОМЦ 20-18 (на шестицилиндровом ЯМЗ-236БИ) и АОМЦ 25-20 (подача 180–200 м³/ч).
• Для объектов с экстремальными требованиями по напору и высоте подъема (до 300 метров) флагманом выступает АОМЦ 30-18 на тяжелом V-образном двигателе ЯМЗ 7514. Установка оснащается усиленными рукавами ДУ150 на рабочее давление до Ру40, что позволяет опрессовывать самые ответственные участки тепломагистралей.

Типичные ошибки при проведении гидроиспытаний теплосетей

Нарушение технологии опрессовки снижает достоверность испытаний и нередко приводит к искусственным авариям: гидроударам, разрушению компенсаторов или повреждению внутридомовых коммуникаций. Большинство инцидентов связано с попытками ускорить регламентные процедуры или пренебрежением физикой гидродинамических процессов.

В таблице ниже систематизированы ключевые ошибки эксплуатационных служб, их технические последствия и регламентные требования с конкретными числовыми пределами:
