Гидродетекторы АОМЦ для испытаний тепловых сетей
- Сокращают отключение горячей воды с 14 до 3 дней
- Опрессовка участками до 1 км без подъема давления на ТЭЦ
- Автоматические циклы и передача протоколов по Wi-Fi
- Плавный подъем давления до 40 атм без гидроударов
Автономный мобильный опрессовочный центр (гидродетектор) АОМЦ предназначен для проведения гидравлических испытаний тепловых сетей локальными участками без останова всей магистрали и без подъема давления на ТЭЦ. Установка обеспечивает плавное нагнетание давления до 40 атм, работает с сетевой водой температурой до 90 °C и передает данные телеметрии на ПК оператора. Участковая опрессовка сокращает сроки сезонного отключения горячей воды с 14 до 3 дней и позволяет теплоснабжающим организациям выполнить нормативное требование Минстроя РФ.
-
Принцип работы
-
Преимущества

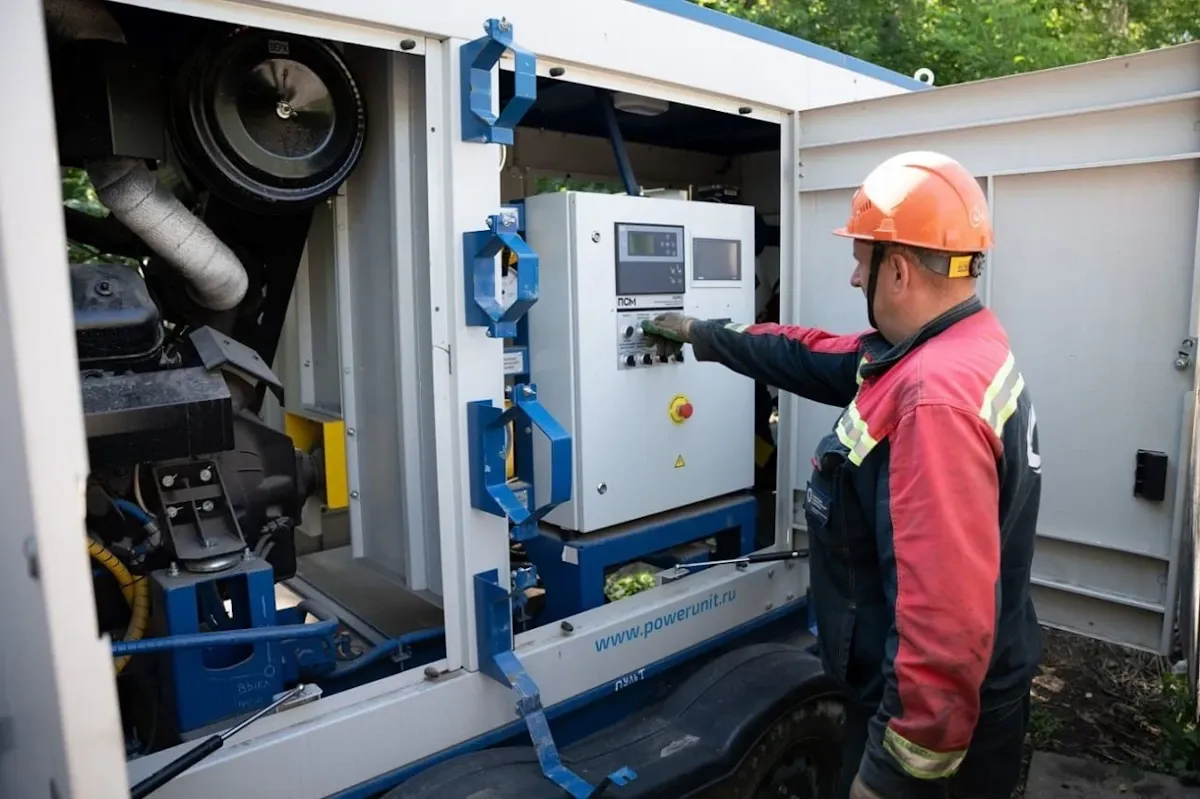

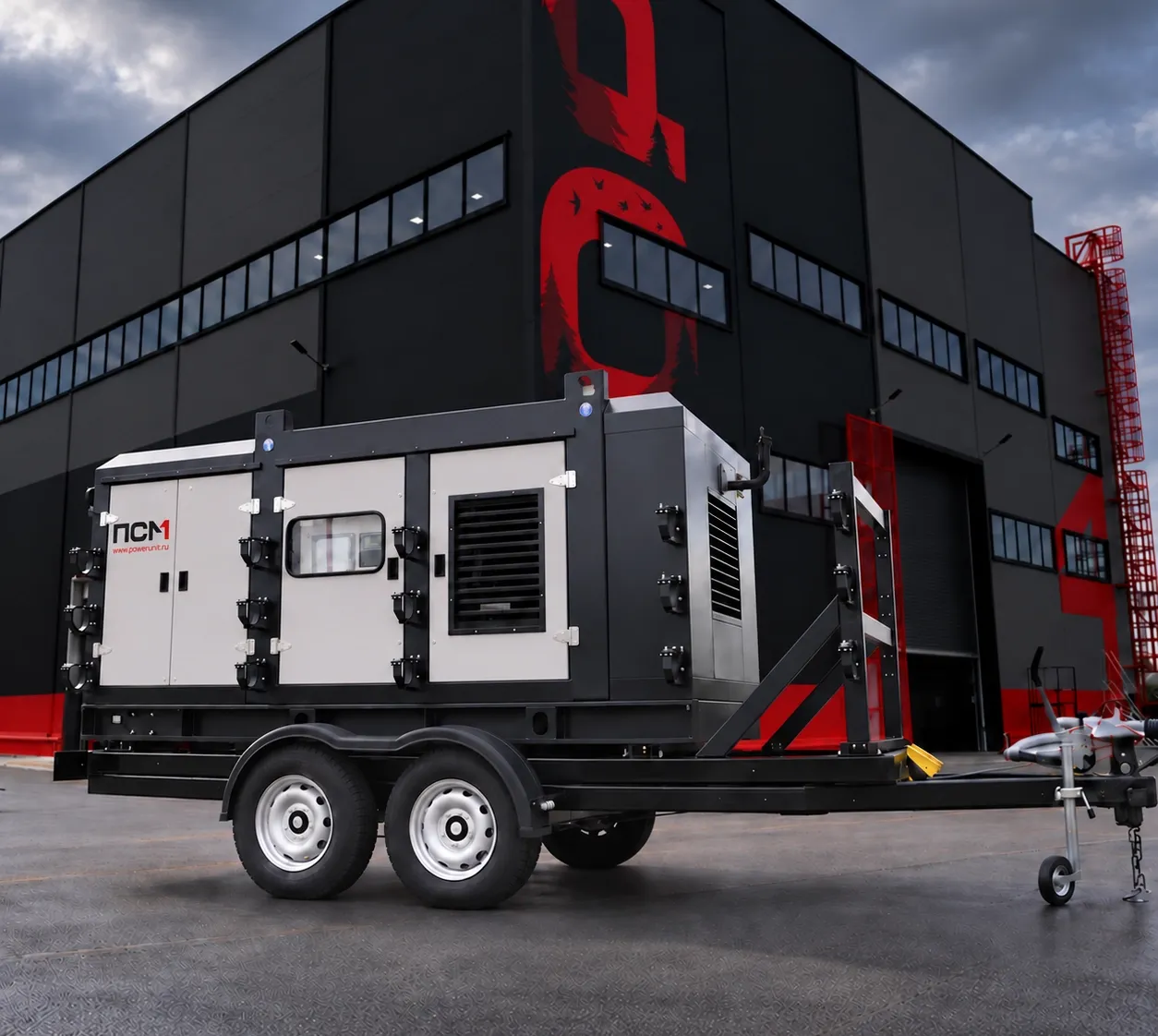

Автономный опрессовочный мобильный центр (АОМЦ) — специализированный мобильный комплекс для локальных гидравлических испытаний магистральных и квартальных тепловых сетей без подъема давления на ТЭЦ и районных котельных.
Разработан инжиниринговым центром ПСМ для проведения плановой и внеплановой опрессовки участков теплотрасс протяженностью до 1 000 метров.
Принцип работы комплекса:
- Секционирование участка: испытуемый отрезок тепловой сети (до 1 000 м) перекрывается штатными задвижками.
- Подключение магистралей: к подающей и обратной трубам испытуемого и смежного участков подсоединяются гибкие металлические рукава комплекса.
- Перекачка сетевой воды: вода температурой до 90 °C перекачивается из одного трубопровода в другой. Сеть не требует дренирования и повторного заполнения холодной сырой водой.
- Плавный набор давления: давление плавно повышается на 25–30% выше рабочего норматива (в пределах до 40 атм).
- Выявление неисправностей: контроллер и измерительные приборы непрерывно фиксируют параметры. Падение давления в контуре или нарастание расхода воды сигнализируют о скрытой протечке и указывают на дефектный отрезок сети, требующий ремонта.
- Быстрая локализация прорывов
Тестирование сети отдельными участками до 1 000 м. Падение давления или рост расхода сразу показывают проблемную зону — ремонтируется только дефектный отрезок без остановки смежных работ.
- Без массовых отключений потребителей
Секционная опрессовка не требует вывода из работы магистралей целых районов. Жители соседних кварталов продолжают получать горячую воду без перебоев.
- Отключение ГВС до 3 дней вместо 14
Исключаются длительные пешие обходы и поддержание давления в десятках километров трассы. Сроки испытаний сокращаются в 4–5 раз, гарантируя соблюдение норм Минстроя РФ.
- Защита ветхих сетей и ресурса ТЭЦ
Давление поднимается строго на локальном участке, что исключает каскадные разрывы изношенных труб и перегрузку сетевых насосов станций. Байпасная линия с электроприводом предотвращает гидроудары.
- Безопасность в городской среде
Малый объем испытываемой воды исключает высотные фонтаны кипятка и размыв грунта при порыве. При резком падении давления автоматика мгновенно останавливает установку.
- Экономия химочищенной воды (ХВО)
Установка закольцовывает подачу и обратку, перекачивая штатную сетевую воду температурой до 90 °C. Нет затрат на слив тонн теплоносителя в канализацию и повторную химводоподготовку.
- Электронный протокол испытаний
Контроллер непрерывно фиксирует давление, расход и температуру, передавая графики по Wi-Fi на ПК. Формируется объективный цифровой отчет без влияния человеческого фактора.
| Параметр | Значение | Примечание |
|---|---|---|
| Максимальное испытательное давление | до 40 атм (бар) | Плавное бесступенчатое нагнетание через байпас с электроприводом |
| Напор насосного агрегата | 200 — 300 м | Зависит от модификации комплекса |
| Подача (производительность) | 60 — 200 м³/ч | Подбор производительности под объем и диаметр испытуемого участка |
| Предельная длина тестируемого участка | до 1 000 м | Секционирование трассы штатными задвижками |
| Температура перекачиваемой среды | до 90 °C | Опрессовка штатной сетевой водой без риска термоудара для труб |
| Приводной двигатель (на выбор) | Дизельный ММЗ (Беларусь) / ЯМЗ (Россия) | Сопряжение через механизм отбора мощности (МОМ) для холостого прогрева |
| Тип насоса (на выбор) | SAER TMB (Италия) / ЦНСг (Россия) | Многоступенчатый центробежный секционный насос |
| Количество базовых моделей в линейке | 6 типоразмеров | Модификации АОМЦ-20-10, АОМЦ-20-18, АОМЦ-25-6, АОМЦ-25-20, АОМЦ-30-18 и др. |
| Шасси и транспортировка | Низкорамный двухосный прицеп | Буксировка со скоростью до 90 км/ч по дорогам общего пользования |
| Подключение магистралей | Металлорукава Ду до 200 мм, длина до 10 м | Транспортировка рукавов на внешних кронштейнах капота |
| Климатические условия работы | от —10 °C до +40 °C, влажность свыше 75% | Эксплуатация в межотопительный сезон и при осенне-весенних регламентных тестах |
| Исполнение защитного корпуса | Погодозащитный капот / Шумозащитный кожух (опция) | Шумозащитная версия снижает уровень звукового давления до нормы жилых зон |
| Система управления и телеметрия | I, II или III степень автоматизации | В III степени: Wi-Fi мониторинг, автоматическое ведение циклов опрессовки, отсечка при порыве |
| Соответствие нормативам | ТР ТС 010/2011 | Оборудование сертифицировано по регламенту «О безопасности машин и оборудования» |
- Механизм отбора мощности (МОМ): позволяет физически отсоединить насосный агрегат от двигателя, обеспечивая безопасный запуск и прогрев дизеля на холостом ходу перед опрессовкой.
- Встроенная байпасная линия: регулирующий клапан с электроприводом исключает ударные гидродинамические нагрузки на испытуемую трубу при пуске и выводе на заданное давление.
- Комплект поставки «под ключ»: помимо самого комплекса и рукавов, версии со II и III степенью автоматизации комплектуются настроенным ноутбуком с предустановленным ПО для конфигурирования циклов и сохранения отчетов.
-

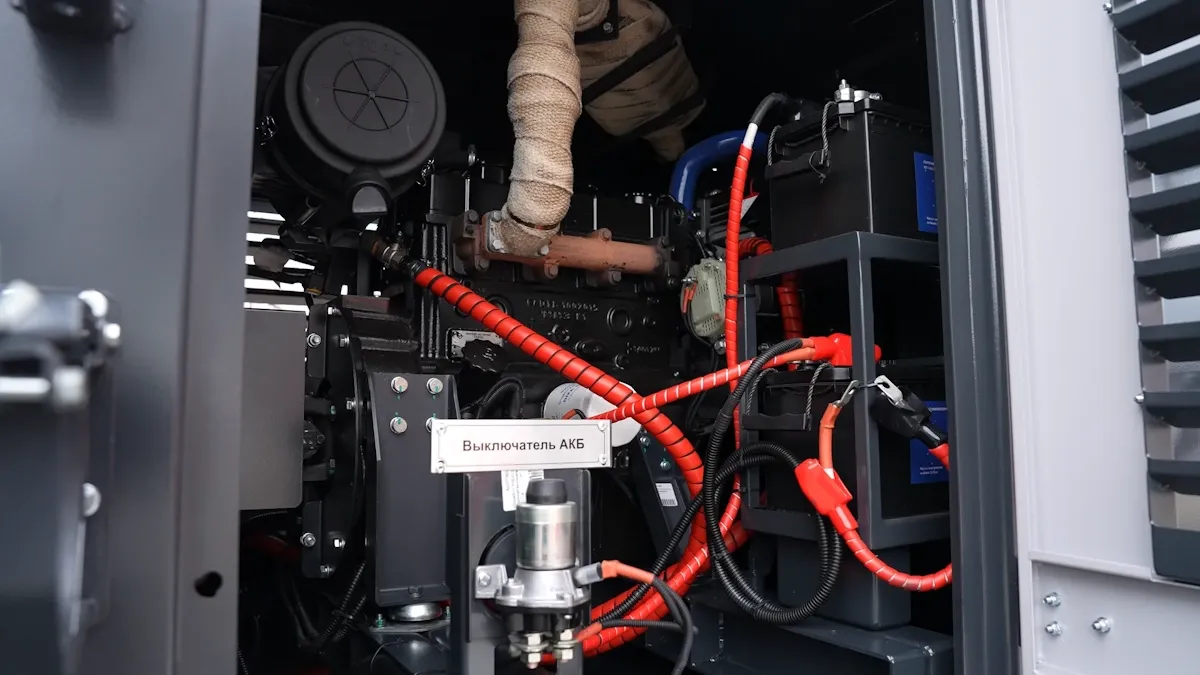

Дизельный двигатель
-
Насосный агрегат
-

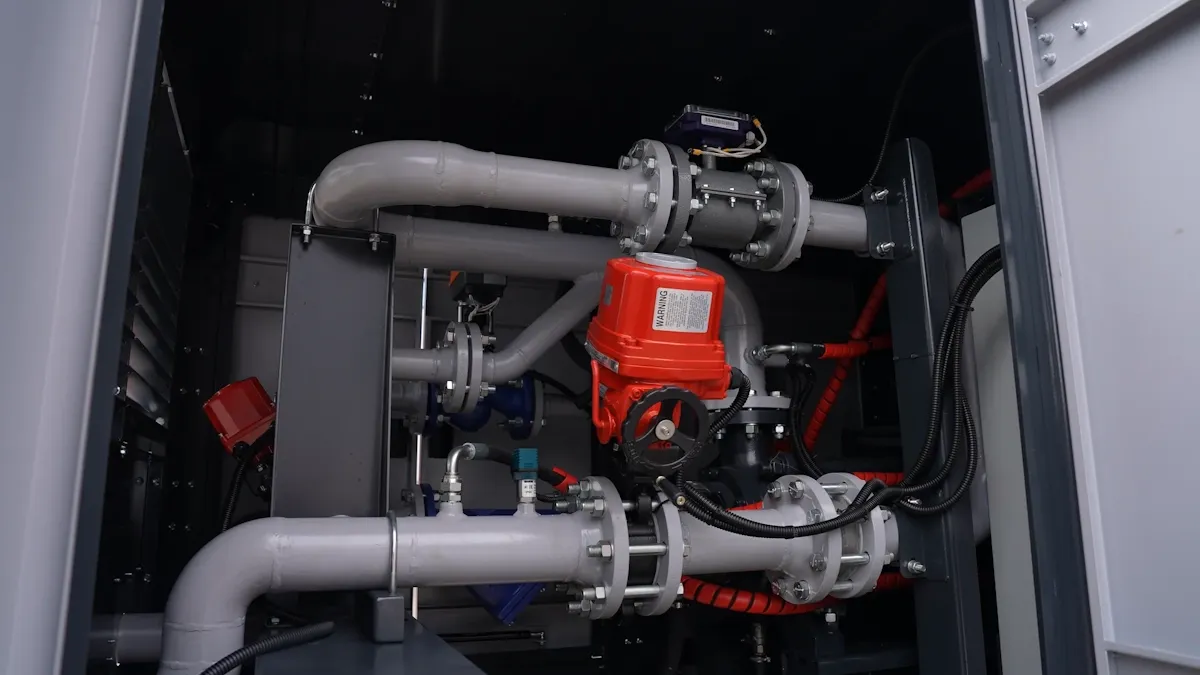

Гидравлическая обвязка и магистрали
-

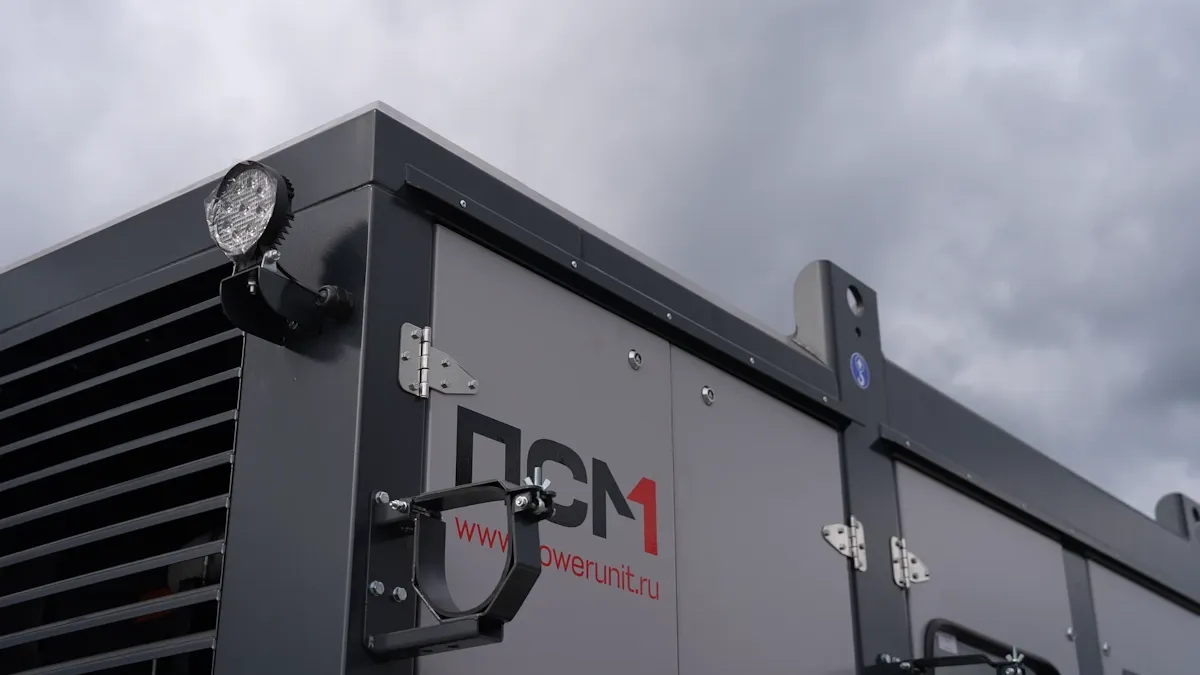

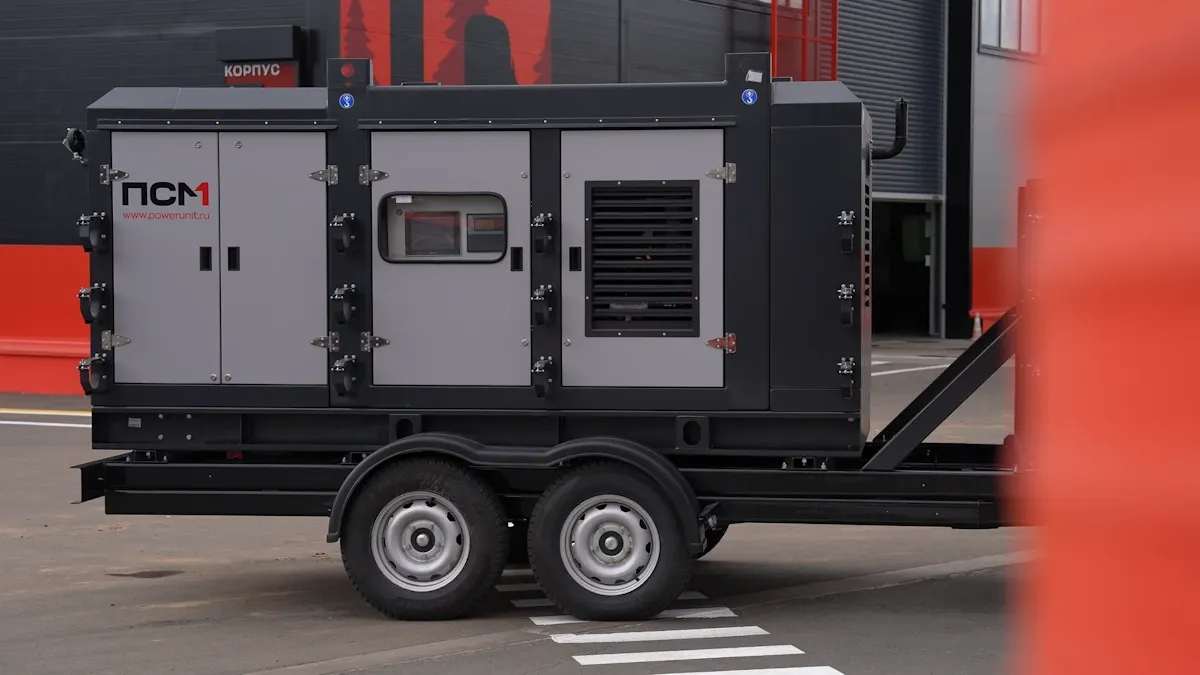

Погодозащитный капот
-

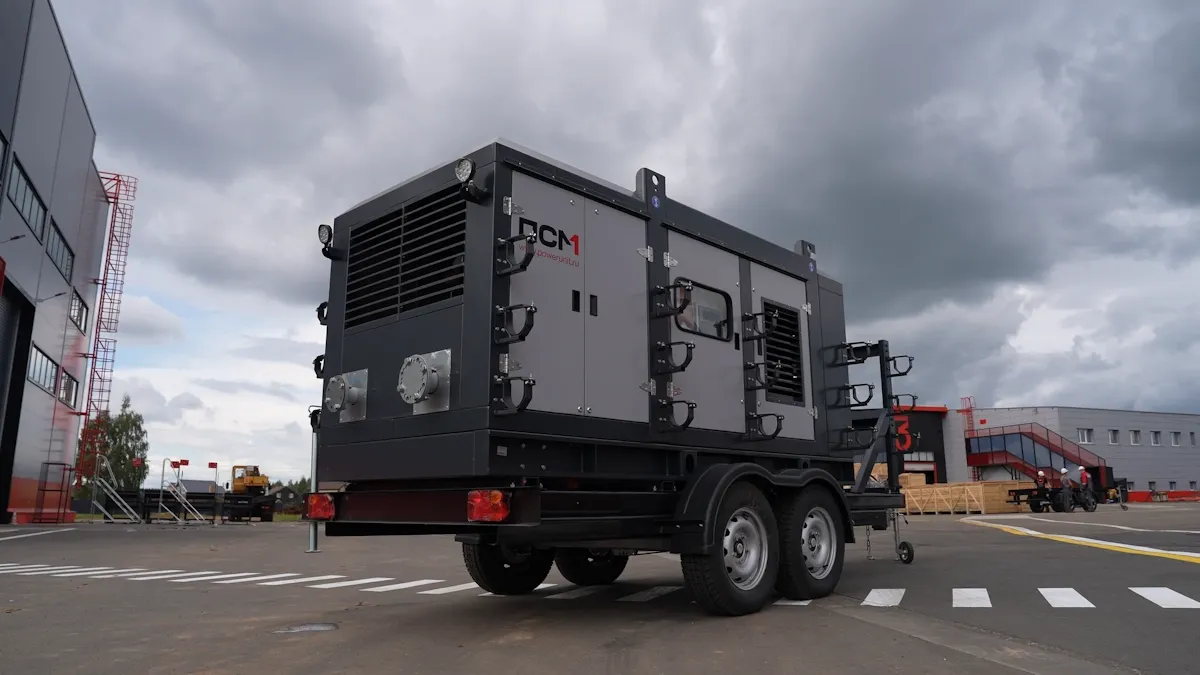

Двухосный прицеп и ходовая часть
- Производители: ММЗ (Беларусь, серии Д-245) или ЯМЗ (Россия, серии ЯМЗ-236БИ и ЯМЗ-7514)
- Надежность: принимают до 100% нагрузки единовременно, работают без сбоев на топливе низкого качества и требуют стандартного технического обслуживания.
- Механизм отбора мощности (МОМ): двигатель и насос сопряжены через механизм отбора мощности. Это позволяет отсоединять насос и запускать двигатель на холостом ходу — например, для предварительного прогрева перед испытаниями.
- Тип: многоступенчатый центробежный секционный насос высокого давления ЦНСг.
- Температура среды: рассчитан на перекачку воды температурой до 90 °С.
- Рабочий диапазон: напор от 200 до 300 м, подача от 60 до 200 м³/ч (в зависимости от модели комплекса).
- Металлорукава: в комплект входят всасывающая и напорная линии с рукавами диаметром до 200 мм и длиной до 10 м.
- Байпасная линия: оснащена клапаном с электроприводом для плавного набора давления без риска гидроудара.
- Арматура безопасности: обратный клапан для защиты оборудования от обратного гидроудара, регулирующий клапан, аварийный сбросной клапан и запорная задвижка с электроприводом для отключения от сети.
- Контроль и очистка: сетчатый фильтр с краном слива воды, электромагнитный расходомер, датчики давления и дублирующие стрелочные манометры.
- Защита и климатика: стальной капот защищает узлы от осадков, грязи и механических повреждений; диапазон рабочих температур от —10 °С до +40 °С при влажности более 75%.
- Транспортировка рукавов: оснащен специальными внешними кронштейнами (стойками) для фиксации и перевозки металлорукавов.
- Обслуживание: для доступа к двигателю и насосу предусмотрены распашные боковые дверцы.
- Шумозащитный кожух (опция): дополнительно снижает уровень шума до санитарных норм жилых зон, позволяя работать ночью.

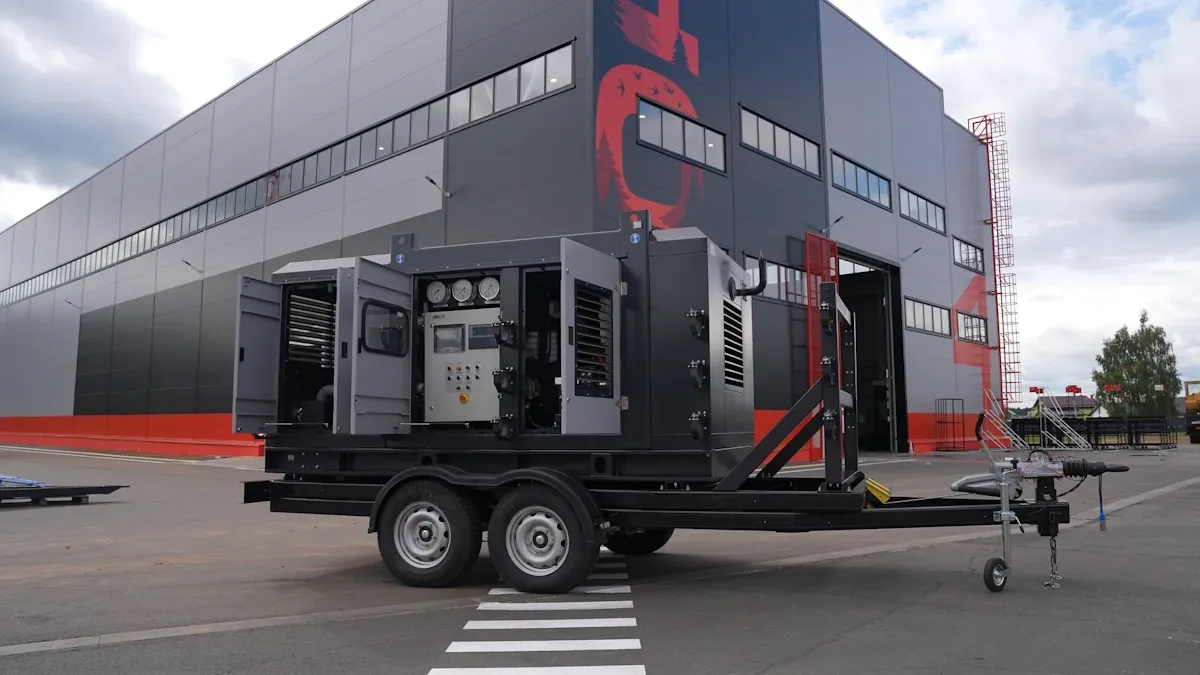

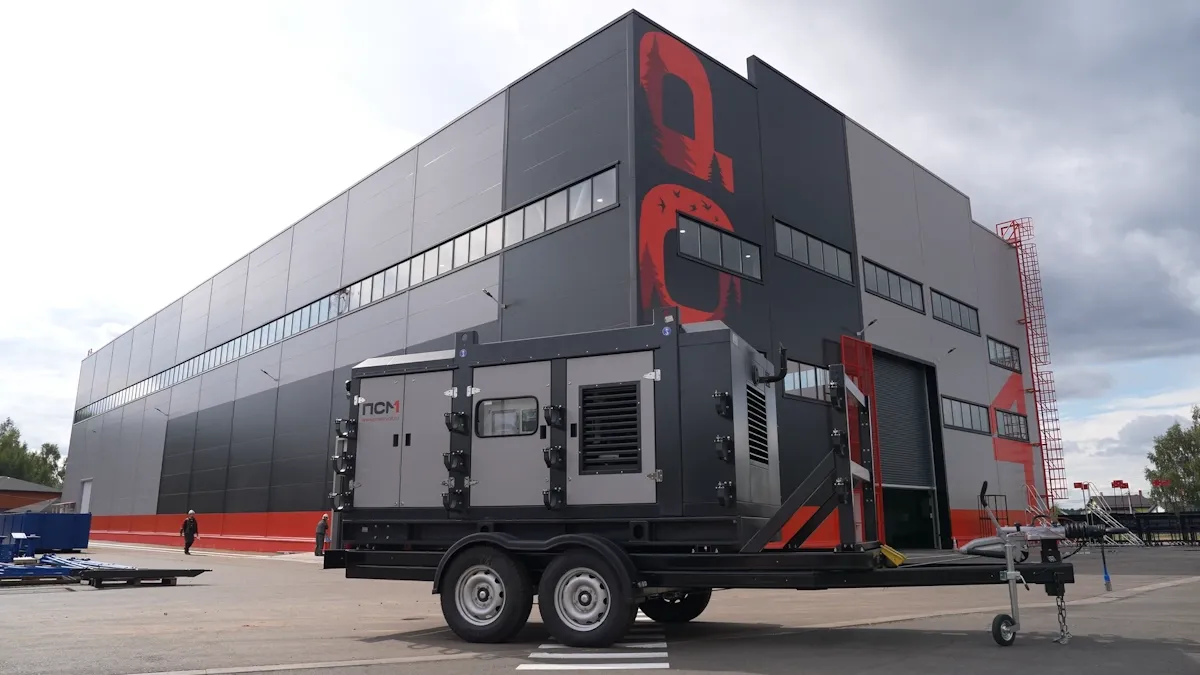

- Мобильность: низкорамное автомобильное шасси позволяет транспортировать АОМЦ по дорогам общего пользования со скоростью до 90 км/ч.
- Доставка на объект: буксируется стандартным транспортом эксплуатирующих организаций непосредственно к месту опрессовки и тепловым камерам.
Программное обеспечение АОМЦ визуализирует в графиках:
- температуру воды
- расход воды
- давление на входе и выходе
| 3 степень автоматизации | 2 степень автоматизации | 1 степень автоматизации | |
|---|---|---|---|
| Позволяет управлять испытаниями автономно: без присутствия оператора вблизи станции. | Позволяет управлять испытаниями в полуавтоматическом режиме. Присутствие оператора на месте обязательно. | Позволяет управлять испытаниями вручную. Оператор присутствует на месте и участвует во всех этапах процесса. | |
| Датчики давления, температуры, сухого хода |  |
|
|
| Дублирующие манометры | |
|
|
| Расходометр | |
|
|
| Сетчатый фильтр с краном слива воды | |
|
|
| Обратный клапан защиты от гидроудара | |
|
|
| Клапан сброса давления | |
|
|

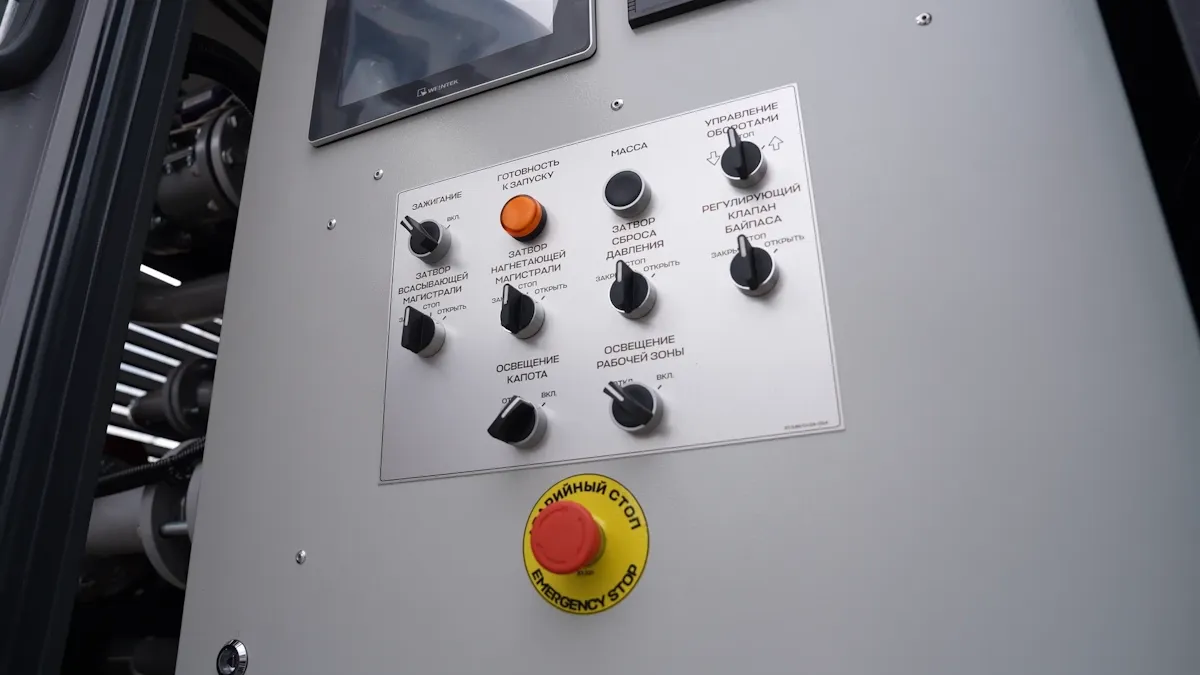

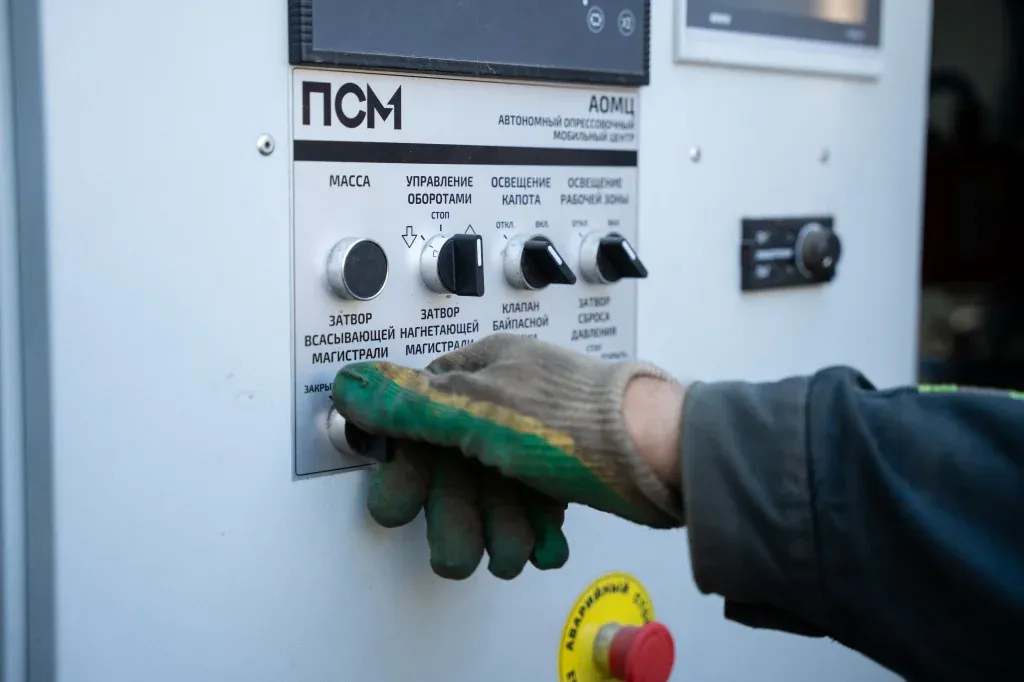

| Пульт управления |

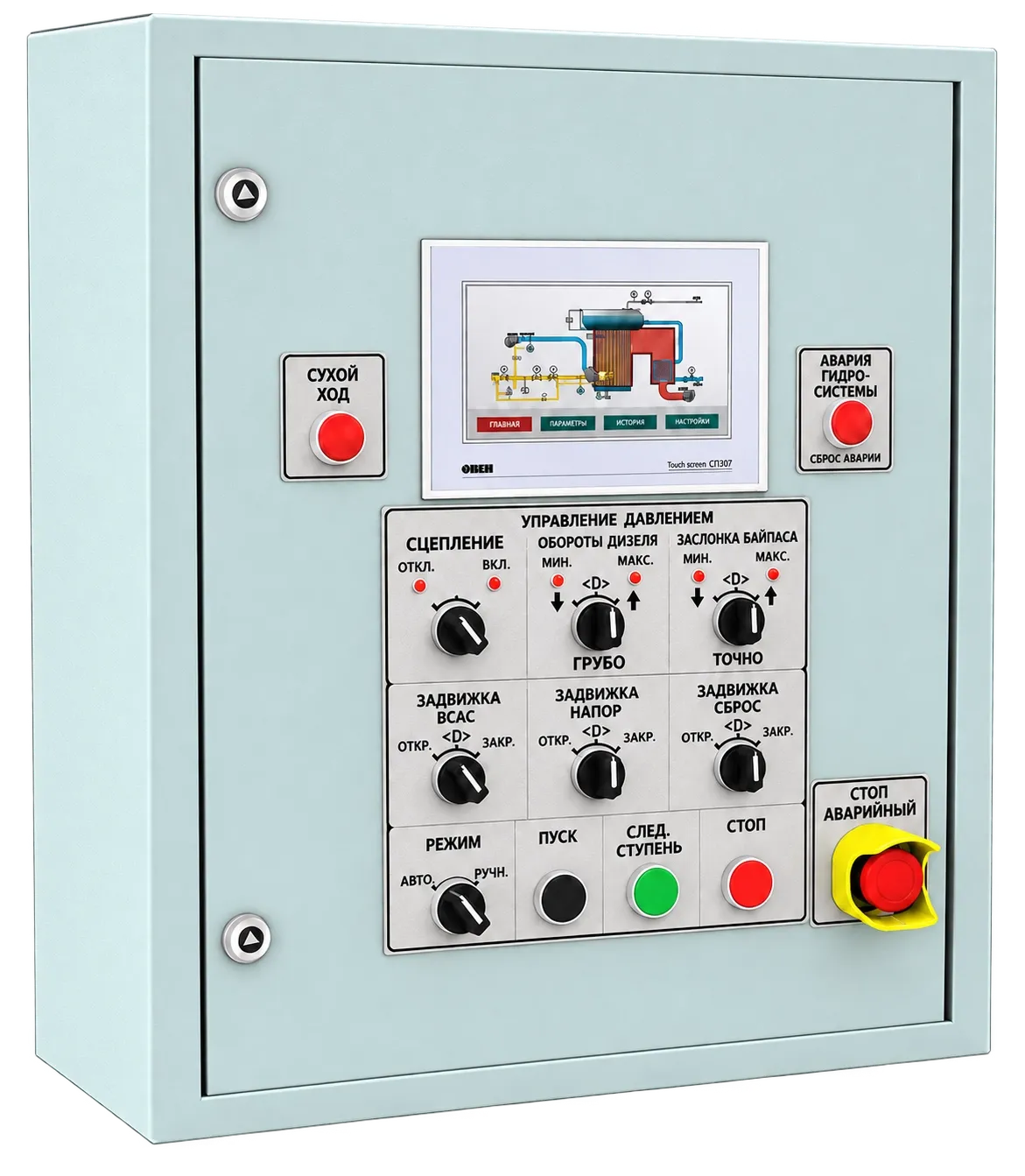

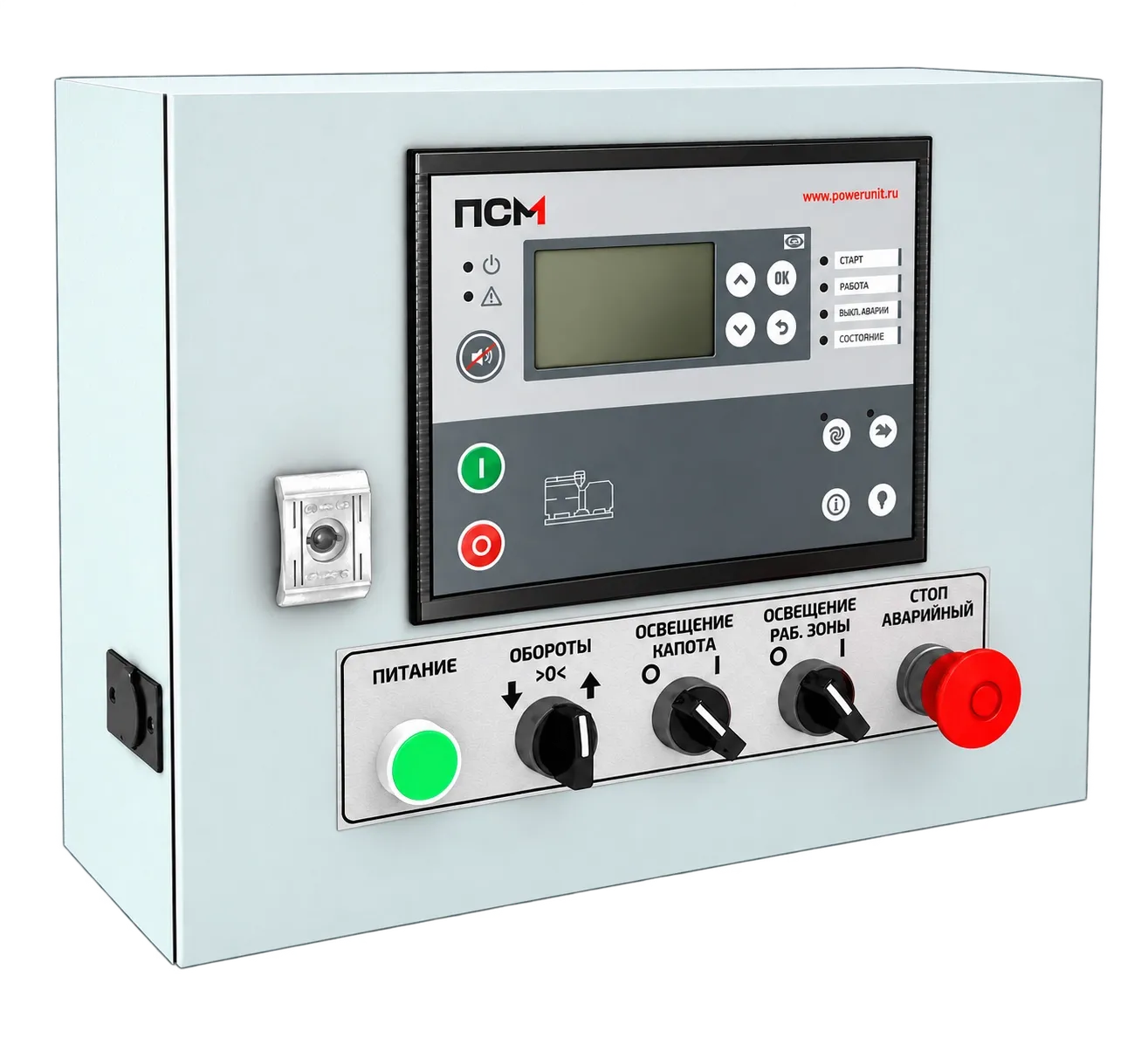

Пульт ЭСУПД на базе микропроцессора
|
Пульт ЭСУПД на базе микропроцессора
|

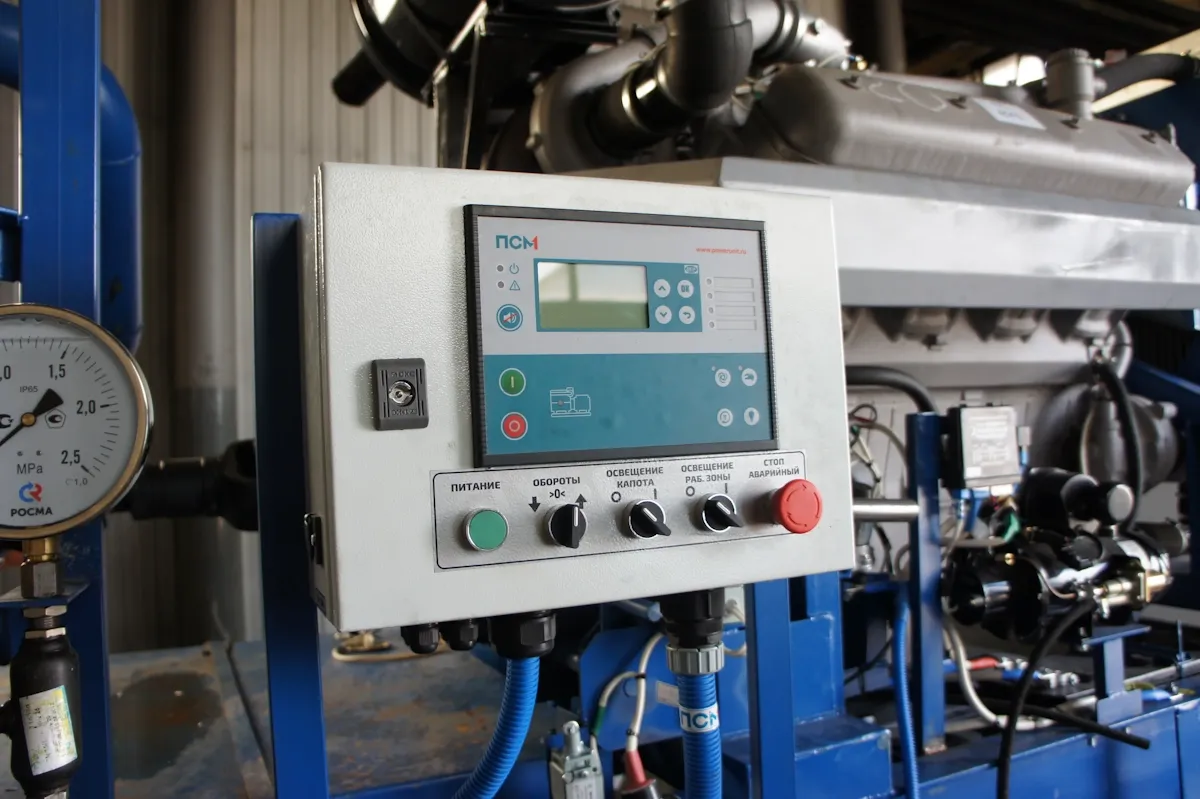

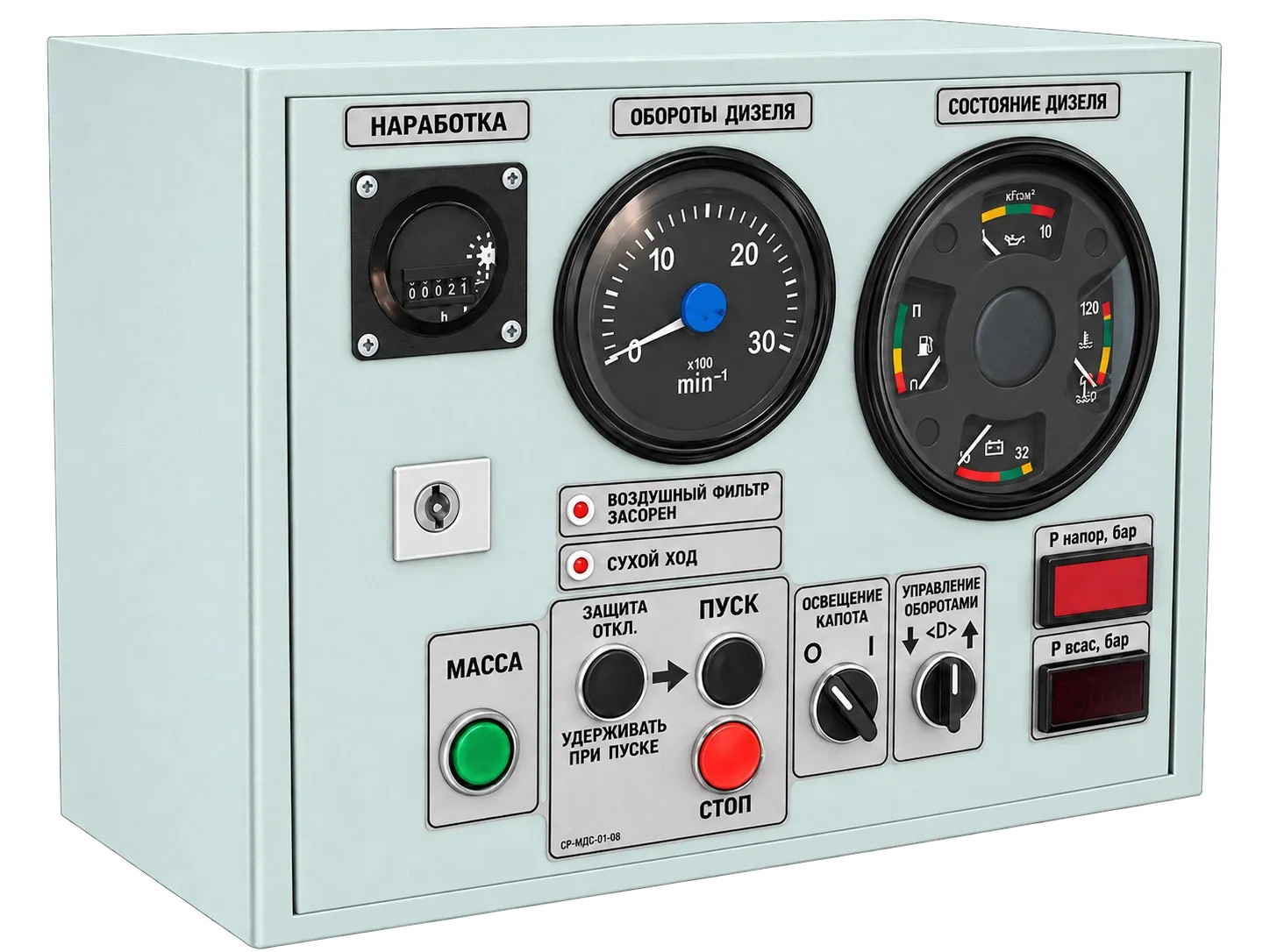

Пульт СУПД
|
| Управление оборотами двигателя | Электронный регулятор GAC (или Huegli Tech) | Исполнительный механизм ИМ-010 | Исполнительный механизм ИМ-010 |
| Управление задвижками | 2 режима: С пульта / Автомат | С пульта | Ручное |
| Управление сцеплением | 2 режима: С пульта / Автомат | С пульта | Ручное |
| Ноутбук с установленным ПО для сохранения параметров проведенных испытаний | |
|
 |
| Возможность программирования этапов проведения гидроиспытаний (давление, макс. расход, длительность) | |
|
|

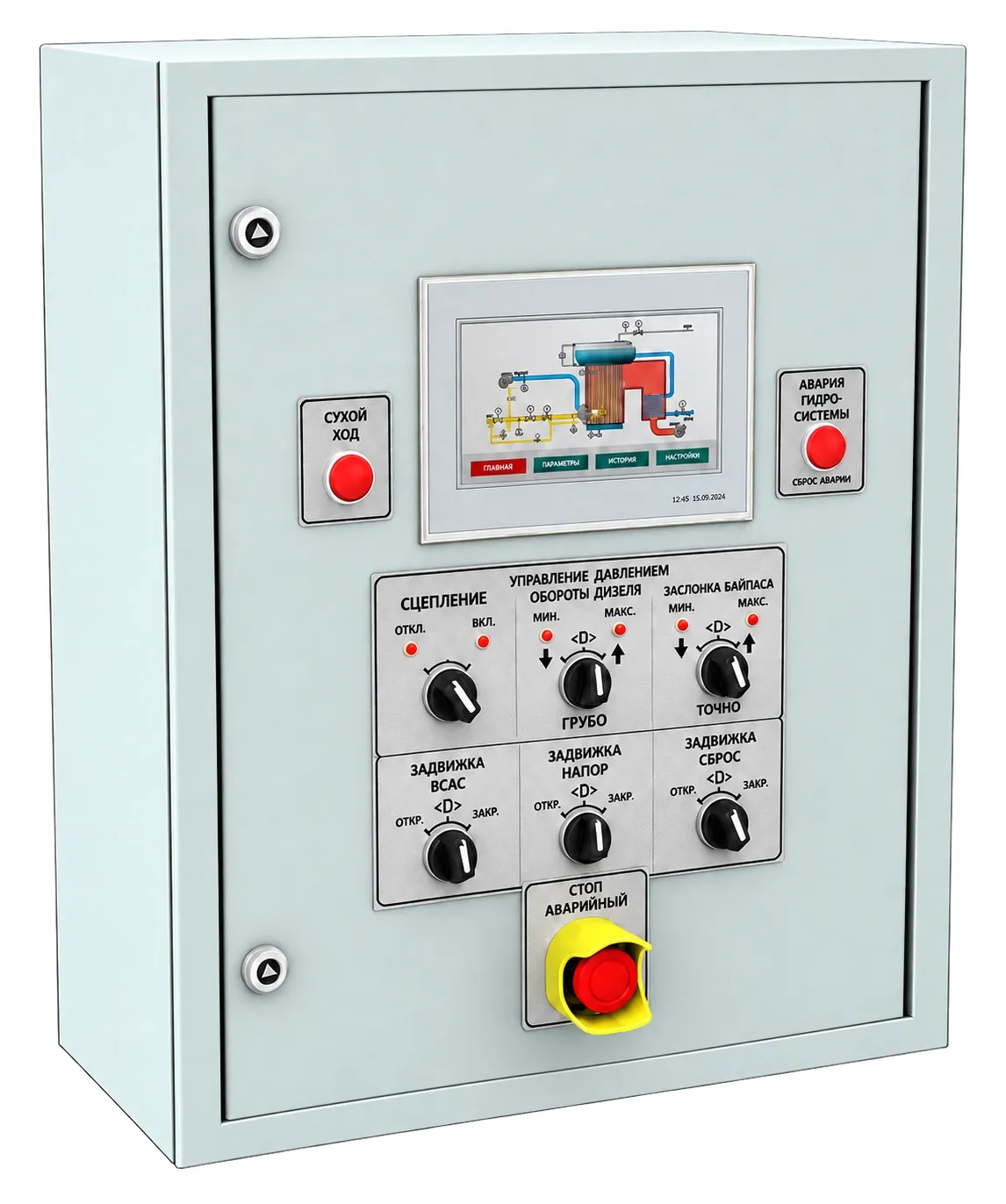

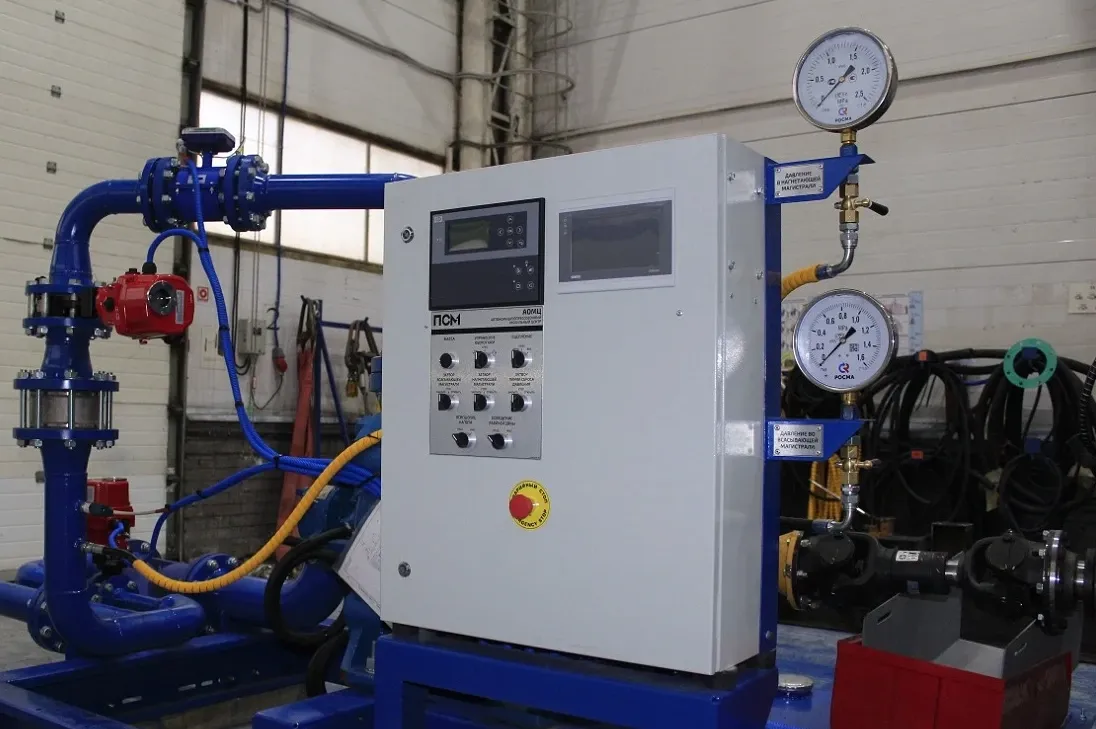

| Система управления гидравлической частью |

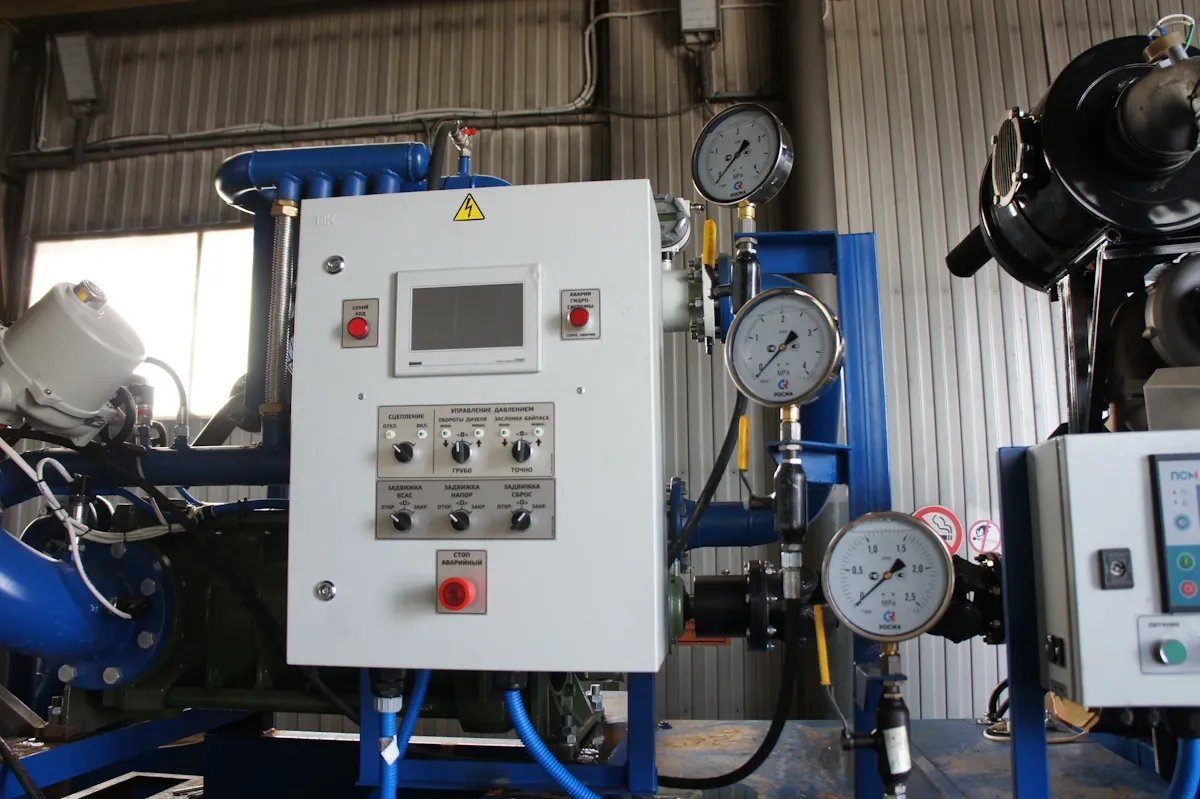

Контроллер ОВЕН с сенсорной панелью
Формирует, запускает и поддерживает алгоритмы действий в течении заданного времени
Дистанционный мониторинг:
В комплект поставки входит ноутбук с установленным ПО для конфигурирования циклов |
Регистратор ОВЕН с сенсорной панелью
Фиксирует, контролирует, сохраняет информацию о:
Дистанционный мониторинг:
В комплект поставки входит ноутбук с установленным ПО для просмотра данных испытаний |

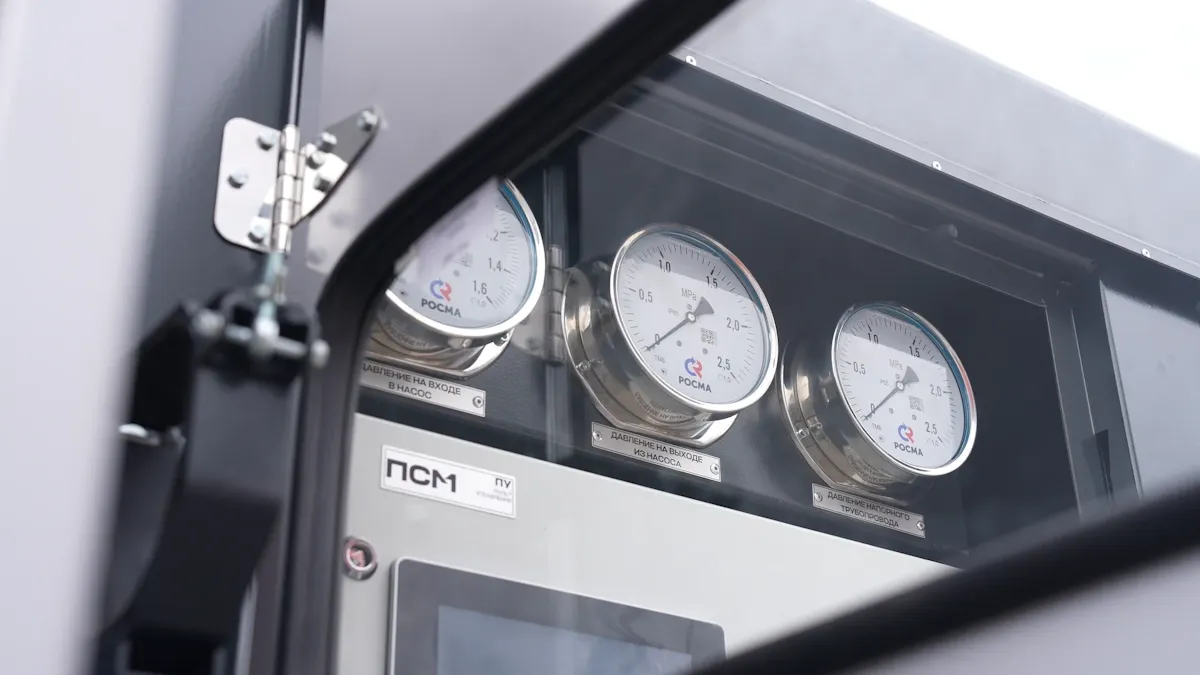

Аналоговые приборы
|
| Система защиты от аварий (сигнализация, индикация и останов при отклонении показателей) |
|
|
|
В модельном ряду гидродетекторов АОМЦ представлено 6 установок, различающихся по производительности и максимальному давлению, которое агрегат может обеспечить. Такая широкая линейка позволяет подобрать параметры оборудование опрессовки труб любого состояния и конфигурации.
| Модель | Двигатель | Насос | Напор, м |
Подача, м3/ч |
Давление, атм |
Рукав всасывающей магистрали, мм Давление, атм |
Рукав напорной магистрали, мм Давление, атм |
|---|---|---|---|---|---|---|---|
| АОМЦ 20-10 | ММЗ Д245.9 | ЦНСг | 200 | 100 | 10-40 | ДУ100 Ру10 | ДУ80 Ру25 |
| АОМЦ 20-12 | ММЗ Д245.30Е2 | ЦНСг | 200 | 120 | 10-40 | ДУ125 Ру25 | ДУ100 Ру25 |
| АОМЦ 20-18 | ЯМЗ 236БИ | ЦНСг | 200 | 180 | 10-40 | ДУ150 Ру10 | ДУ100 Ру25 |
| АОМЦ 25-6 | ММЗ Д245.9 | ЦНСг | 250 | 60 | 10-40 | ДУ100 Ру10 | ДУ80 Ру25 |
| АОМЦ 25-20 | ММЗ Д245.9 | ЦНСг | 250 | 200 | 10-40 | ДУ150 Ру10 | ДУ100 Ру25 |
| АОМЦ 30-18 | ЯМЗ 7514 | ЦНСг | 300 | 180 | 10-40 | ДУ150 Ру16 | ДУ150 Ру40 |
- Для квартальных сетей и малых диаметров (до Ду 300–400): оптимальны модели с подачей 60–100 м³/ч (АОМЦ-25-6, АОМЦ-20-10) — обеспечивают плавный подъем давления при минимальном расходе топлива.
- Для магистральных сетей большого объема (Ду 500–1000+): применяются высокопроизводительные комплексы на 180–200 м³/ч (АОМЦ-20-18, АОМЦ-25-20, АОМЦ-30-18), позволяющие оперативно заполнять и опрессовывать участки трассы длиной до 1 км.
- Индивидуальное проектирование: по техническому заданию заказчика возможно изменение параметров обвязки, установка шумозащитного кожуха или интеграция любой из 3 степеней автоматизации (с дистанционным управлением по Wi-Fi).
