АСУ ТП на базе SCADA
Отказоустойчивое управление распределенными энергокомплексами и насосными станциями. Программные продукты от ИТ-разработчика UNLIM для промышленного оборудования ПСМ.
Описание
-
Принцип работы
-
Когда нужна SCADA
-
Контролируемые параметры
-
Интерфейс
SCADA-система UNLIM объединяет разрозненное оборудование в единый цифровой организм. Мы реализуем проекты на всех уровнях управления, обеспечивая надежность передачи данных и дублирование функций.
- Датчики и исполнительные механизмы (нижний уровень)
Фундамент системы состоит из датчиков (температуры, давления, расхода) и исполнительных механизмов (задвижек, выключателей), установленных непосредственно на агрегатах. Их задача непрерывно собирать физические параметры техпроцесса и выполнять локальные команды.
-
Контроллеры (уровень автоматики)
Программируемые логические контроллеры собирают сигналы с нижнего уровня, оцифровывают их и выполняют логику управления.
-
Сервер SCADA (верхний уровень)
Серверы непрерывно опрашивают все контроллеры на объекте. SCADA агрегирует массивы данных, ведет точный архив и обеспечивает сложную системную логику. Серверы размещаются с учетом строгих требований информационной безопасности клиента.
-
Автоматизированное рабочее место, АРМ (HMI)
Обработанные сервером данные визуализируются на мониторах операторов. Диспетчер видит интуитивно понятные мнемосхемы, графики трендов и журналы событий. Отсюда подаются глобальные команды управления всем энергокомплексом.
Единый информационный узел: SCADA UNLIM интегрируется с корпоративными системами управления предприятием (ERP/MES). Это позволяет транслировать данные об энергопотреблении напрямую в финансовые и учетные службы, обеспечивая прозрачность производственных затрат в режиме реального времени.
Интеграция полноценной SCADA-системы UNLIM целесообразна для управления крупными и критически важными объектами, когда базового функционала локальных пультов управления уже недостаточно.
Решение о внедрении SCADA принимается, если ваш проект соответствует следующим критериям:
- Масштаб и распределенность
Управление крупными энергокомплексами и протяженными насосными станциями, насчитывающими от 200 точек ввода-вывода (сигналов от датчиков, задвижек, генераторов). Когда мониторинг с локальных панелей на агрегатах физически невозможен, SCADA объединяет все территориально распределенные узлы в единый диспетчерский центр. Оператор получает комплексную картину техпроцесса на детальных мнемосхемах в реальном времени.
- Архив и аналитика
Требуется ведение непрерывного, высокоточного архива телеметрии и журнала действий операторов с глубиной хранения от 2-х месяцев до нескольких лет. Это важно для пост-аварийного анализа, формирования автоматических сменных рапортов, отчетов для руководства и создания цифровой базы для предиктивной аналитики, то есть выявления скрытых закономерностей износа оборудования до его фактической поломки.
- Многоуровневый доступ и информирование
Технологическим процессом должны управлять и контролировать разные специалисты (дежурные операторы, главные инженеры, руководство) с четким разграничением прав доступа. Система мгновенно оповещает ответственных лиц о предаварийных состояниях (Telegram, SMS, E-mail), сводя к минимуму время реакции на инцидент.
Цифровая платформа SCADA UNLIM обеспечивает непрерывный двусторонний обмен данными и контроль технологических параметров оборудования в режиме онлайн.
Энергокомплексы (ДГУ / ГПУ)
- Электрические характеристики: активная, реактивная и полная мощность (кВт, кВАр, кВА), напряжение, частота тока, токи по фазам.
- Параметры ДВС: температура охлаждающей жидкости, давление масла, обороты двигателя, наработка (моточасы), уровень топлива в баках.
- Управление и уставки: дистанционное изменение технологических уставок, команды запуска/останова, контроль положения выключателей ЗРУ.
Насосные станции
- Гидравлические характеристики: давление на входе и нагнетании (напор), мгновенный и интегральный расход жидкости (м³/ч).
- Режим работы: текущая рабочая точка насоса относительно его номинальной характеристики, кавитационные запасы.
- Электропривод и подшипники: температура подшипников насоса и двигателя, температура обмоток, токи нагрузки, частота вращения привода.

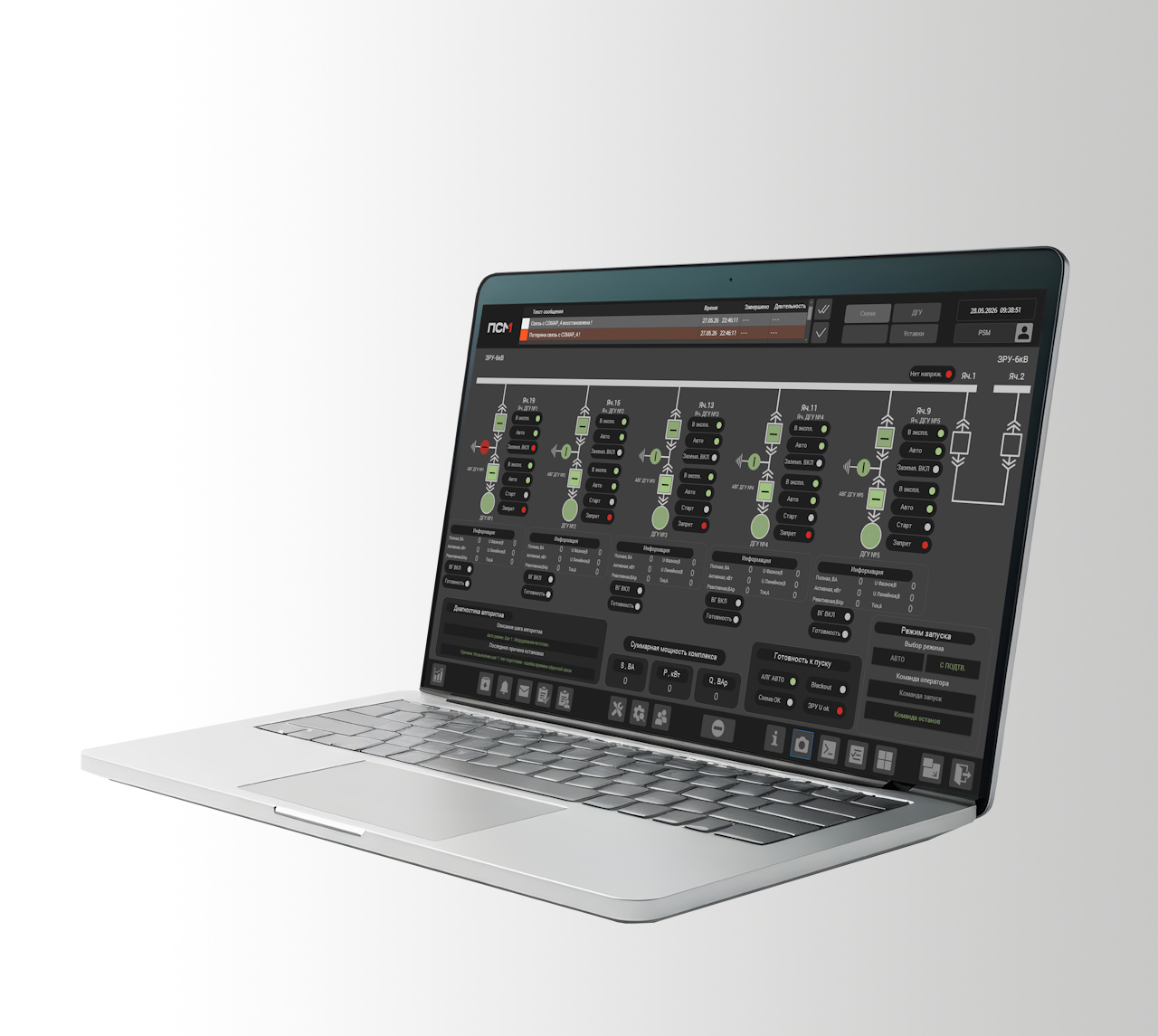

Интерфейс АСУ ТП на базе SCADA UNLIM разработан с акцентом на высокую информативность и интуитивное восприятие оператором в стрессовых ситуациях. На основном экране представлена интерактивная схема распределительного устройства и агрегатов.

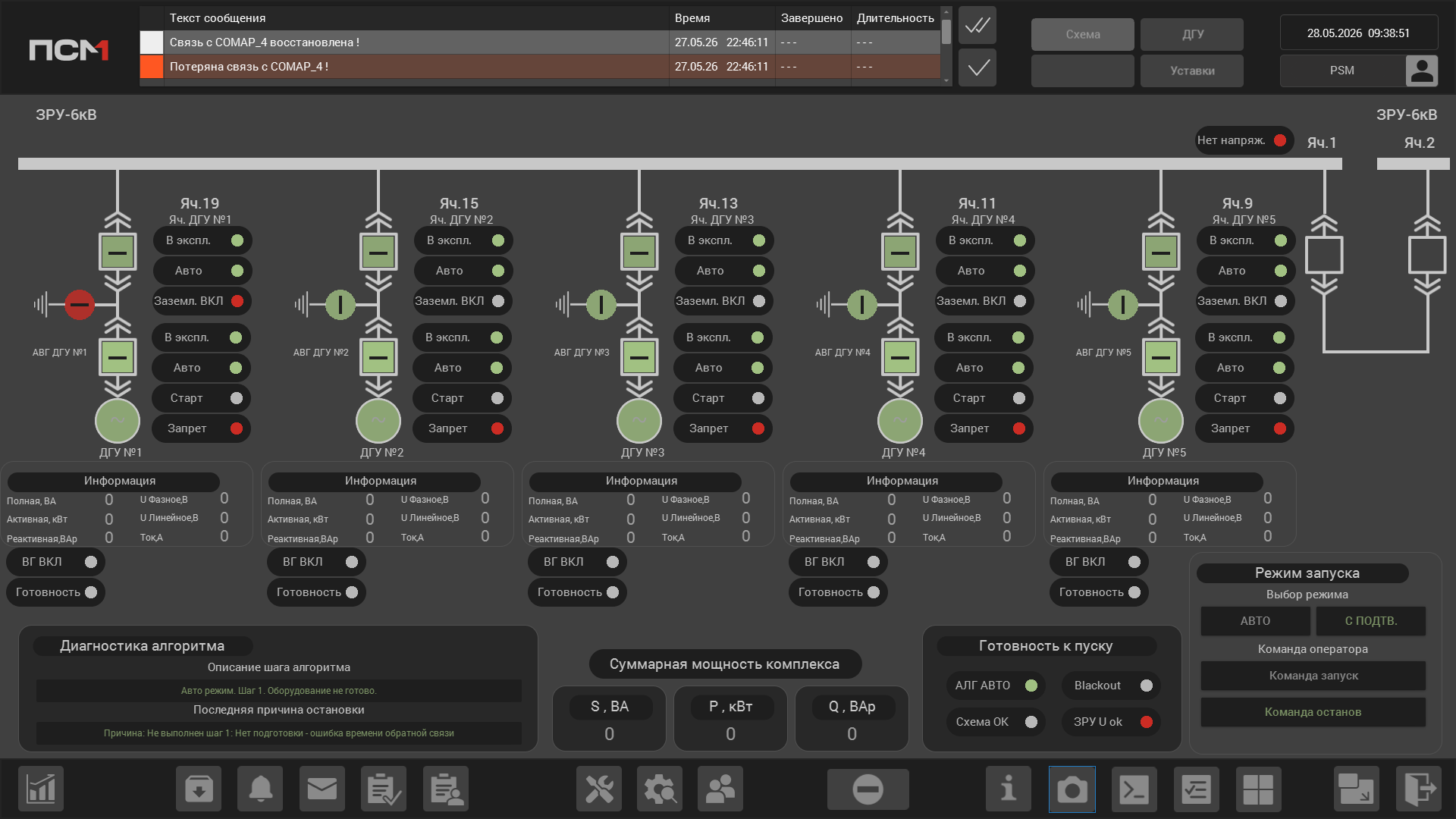

Интерактивная мнемосхема ЗРУОтображает текущее состояние главной однолинейной схемы ЗРУ-6кВ с динамической индикацией положения коммутационных аппаратов, блокировок и сигналов готовности к пуску.
Состояние агрегатовДля каждого ДГУ выводятся ключевые электрические параметры (активная, реактивная мощность) и индикация режима работы («В экспл.», «Авто», «Старт», «Блок»).
Строка сообщений и аварийВерхнее окно в реальном времени собирает и ранжирует события: от потери связи до критических аварийных уставок с точной временной меткой.
Управление и командыДиспетчер может прямо с АРМ менять технологические уставки, подавать команды ручного пуска/останова и переключать режимы запуска всего комплекса.
-
Локальная SCADA
-
Серверная SCADA
Решение для объектов, где требуется только одно рабочее место оператора и бюджет ограничен.
- Монолитная архитектура, где сервер и клиент работают на одном промышленном ПК
- Отличается низкой начальной стоимостью
- Позволяет вести глубокий архив данных (от нескольких месяцев до лет)
Ограничения архитектуры
Единая точка отказа (при сбое ПК теряется управление). Отсутствие масштабируемости для дополнительных рабочих мест.
Промышленный стандарт для крупных объектов. Система построена на разделении функционала. Мощные серверы обрабатывают данные, а тонкие клиенты (АРМ) отображают интерфейс.
- Организация многопользовательского доступа (операторы, инженеры, руководители).
- Централизация данных и упрощенное управление правами доступа.
Резервирование и отказоустойчивость
Обеспечивает высочайшую надежность благодаря возможности «горячего» резервирования серверов. Выход из строя одного узла не приводит к потере контроля над техпроцессом.
-
Программное обеспечение
-
Аппаратная независимость
-
Сетевое и серверное оборудование
Платформа SCADA на выбор заказчика + прикладное ПО UNLIM SCADA
Собственная разработка ПСМ для построения масштабируемых систем управления технологическими процессами.
Сопровождение и поддержка
Техподдержка, регламенты обновлений, системы резервного копирования и восстановления данных в промышленной среде.
SCADA UNLIM не привязана к проприетарному «железу» и легко интегрируется с оборудованием нижнего уровня от ведущих производителей.
Программируемые логические контроллеры (ПЛК):
- Regul
- ОВЕН
- Siemens
Мы проектируем архитектуру, опираясь на надежные промышленные компоненты.
Коммутаторы:
- Moxa
- Eltex
- Microtik
- TP-Link
Серверное оборудование:
- Supermicro
- Гравитон
- Aquarius
-
Проектный подход
-
Разработки
-
Статус и безопасность
Мы предлагаем комплексную реализацию АСУ ТП под ключ
- Предпроектное обследование и разработка архитектуры
- Написание программного обеспечения (ПЛК + SCADA)
- Сборка шкафов управления на собственном производстве
- Шеф-монтаж, пусконаладочные работы и интеграция в действующую инфраструктуру заказчика
Комплексная библиотека функциональных блоков и готовых алгоритмов для построения систем АСУ ТП, РСУ и ПАЗ на ПЛК со средой разработки Astra.IDE и CODESYS 3.5 для уже действующих объектов.
Библиотека создана как единый инструмент инженера-программиста АСУ ТП для реализации проектов любой сложности — от локальных узлов управления до распределённых систем с горячим резервированием. Полностью совместима с ПЛК REGUL со средой разработки Astra.IDE, а также с иными ПЛК, поддерживающими среду разработки CODESYS 3.5. Не требует дополнительных лицензий сторонних производителей.
Решает задачи дискретного и аналогового управления, противоаварийной защиты, информационного обмена и сервисной диагностики.
SCADA UNLIM полностью отвечает строгим корпоративным стандартам информационной безопасности и политике импортозамещения.
Отечественная разработка
Продукт официально включен в Единый реестр российского ПО. Разработчик — аккредитованная Минцифры ИТ-компания с компетенциями завода.
Защита доступа
Сетевая архитектура строится в полном соответствии с требованиями информационной безопасности клиента.
Комплексный проект для второй очереди Якутской ГРЭС-2 — крупнейшего энергообъекта в регионе
Аварийное электроснабжение завода по производству сжиженного природного газа «Ямал СПГ»
Часто задаваемые вопросы
Нет, это соотношение части и целого. АСУ ТП (Автоматизированная система управления технологическим процессом) — это весь комплекс оборудования и программного обеспечения «под ключ»: от первичных датчиков, контроллеров (ПЛК) и кабельных трасс до исполнительных механизмов и шкафов управления.
SCADA (Supervisory Control and Data Acquisition) — это «верхний уровень» АСУ ТП. Это программно-аппаратный комплекс, который собирает данные с контроллеров, визуализирует процесс на мониторах операторов (HMI/мнемосхемы), ведет глубокий архив телеметрии и позволяет диспетчеру отдавать верхнеуровневые команды.
Стоимость рассчитывается индивидуально под каждый объект и складывается из трех основных составляющих:
- Масштаб объекта: количество точек ввода-вывода (сигналов датчиков, задвижек, выключателей) и сложность алгоритмов.
- Аппаратная часть: состав шкафов автоматики, выбор ПЛК, сетевого и серверного оборудования (локальный ПК или резервируемый кластер серверов).
- Объем работ: необходимость предпроектного обследования, проектирования, сборки шкафов, пусконаладки на объекте и интеграции со сторонними системами (ERP/MES).
Для получения точного технико-коммерческого предложения и сметы достаточно заполнить опросный лист или направить нам техническое задание.
В среднем реализация проекта «под ключ» занимает от 2 до 6 месяцев в зависимости от сложности и стадии готовности объекта:
- Предпроектное обследование и разработка ТЗ/проекта
- Разработка ПО (конфигурирование SCADA и программирование ПЛК)
- Сборка и заводские испытания (ШУ/ШО)
- Шеф-монтаж и пусконаладочные работы (ПНР) на объекте
Да, UNLIM SCADA обладает полной аппаратной независимостью. Платформа поддерживает стандартные промышленные протоколы обмена данными (Modbus RTU/TCP, OPC UA, IEC 60870-5-104, MQTT и др.).
Она без проблем интегрируется с программируемыми логическими контроллерами (ПЛК) и интеллектуальными устройствами ведущих отечественных и мировых брендов: Regul, ОВЕН, Siemens, Schneider Electric, Yokogawa и любых других производителей, поддерживающих открытые стандарты связи.
Отказоустойчивость закладывается на двух уровнях:
- Нижний уровень (ПЛК и автоматика). Все критически важные алгоритмы защиты (предотвращение аварий, Blackout, гидроудары, блокировки) исполняются непосредственно в контроллерах. При обрыве связи с верхним уровнем или сбое сервера SCADA оборудование продолжает безопасно работать в автономе.
- Верхний уровень (SCADA). На серверной архитектуре организуется «горячее» дублирование серверов (Redundancy). При отказе основного сервера резервный подхватывает управление мгновенно и бесшовно для операторов, с сохранением всей истории и трендов.
Да, UNLIM SCADA выступает связующим звеном между технологическим процессом и корпоративными системами управления предприятием.
Благодаря открытым интерфейсам API, базам данных SQL и протоколу OPC UA, система в режиме реального времени транслирует данные об энергопотреблении, расходе топлива/воды, наработке моточасов и простоях оборудования напрямую в 1C:ERP, MES, SAP или другие учетные системы заказчика.
Да, мы обеспечиваем полный цикл гарантийного и постгарантийного обслуживания:
- Гарантийное сопровождение. Регулярное обновление ПО, устранение инцидентов и консультации инженеров.
- Техническая поддержка. Оперативные выезды специалистов на объект для проведения регламентных работ, аудита или донастройки алгоритмов.
- Масштабирование. При расширении вашего производства мы можем дистанционно или на месте добавить новые агрегаты, мнемосхемы и АРМ операторов без остановки действующего техпроцесса.
Система разработана для управления сложным тяжелонагруженным оборудованием и идеальна для:
- Малой и распределенной энергетики: дизельные (ДГУ) и газопоршневые (ГПУ) электростанции, ЗРУ, БКТП, энергокомплексы промышленных предприятий.
- Водоснабжения и ЖКХ: крупные насосные станции первого и второго подъема, водозаборные узлы, очистные сооружения, магистральные сети.
- Промышленности и добычи: энергоцентры и насосные агрегаты на объектах нефтегазового сектора, горнообогатительных комбинатах (ГОК) и производственных предприятиях.
