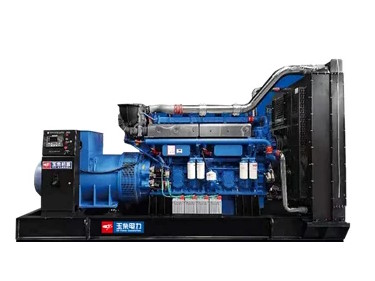

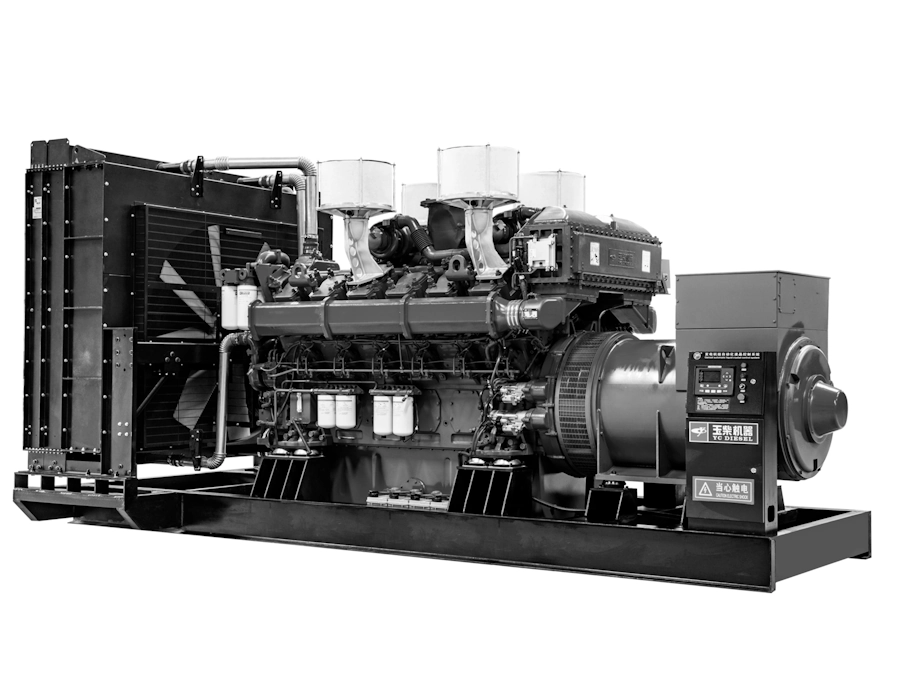

Дизельный генератор ADYu-3000 Yuchai (3000 кВт)
еще станций
Yuchai
Дизельные генераторы (электростанции) производства ПСМ серии ADYu-3000 мощностью 3000 кВт предназначены для получения трехфазного электрического тока частотой 50 Гц и напряжением 400 В.
Электростанции ADYu-3000 применяются в качестве основных и резервных источников электроснабжения буровых установок, нефтегазовых месторождений, промышленных предприятий и населенных пунктов, лишенных центрального энергоснабжения.
К электростанции ADYu-3000 мы подберем необходимое дополнительное оборудование и вариант исполнения, подходящий для ваших условий эксплуатации.
- Имеют турбонаддув и охлаждение наддувочного воздуха, систему прямого впрыска топлива высокого давления
- Обладают высоким крутящим моментом с хорошей отдачей
- Отличаются длительным сроком эксплуатации и надежностью
Основная мощность | 3000 кВт / 3750 кВА |
Резервная мощность | 3300 кВт / 4125 кВА |
Частота тока, Гц | 50 |
Напряжение, В | 400 |
Расход топлива, л/ч | |
- при 75% нагрузки | 572 |
- при 100% нагрузки | 785 |
Модель двигателя | Yuchai YC16VC4900-D30 |
Частота вращения вала двигателя, об/мин | 1500 |
Тип |
16VTI
16-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
Диаметр цилиндра, мм | 200 |
Ход поршня, мм | 210 |
Рабочий объем, л | 105.56 |
Степень сжатия | 13.5:1 |
Электрический подогреватель охлаждающей жидкости |
Объем системы смазки, л | 460 |
Габаритные размеры (Д×Ш×В), мм | 7000×2000×2700 |
Вес, кг | 23300 |
Воздушный фильтр | фильтроэлемент |
Тип глушителя | Промышленный |
Радиатор жидкостный (драйкулер) | |
Тип охлаждающей жидкости | Антифриз |
Охладитель наддувочного воздуха |
Зарядный генератор | да |
Пусковое устройство | электростартер |
Напряжение в системе электрооборудования | 24В |
Комплект аккумуляторных батарей | |
Зарядное устройство АКБ |
- Температура воздуха 20 °С
- Плотность дизельного топлива - 840 кг/м3 (зимнее дизельное топливо)
- Атмосферное давление 101,3 кПа
- Относительная влажность воздуха 50%
Изготавливается на базе морских контейнеров
- Предотвращает доступ посторонних лиц к технике. IV класс устойчивости к взлому.
- Обеспечивает защиту от атмосферных осадков
- Позволяет эксплуатировать оборудование при температурах от
-40°С до+45°С (при наличии опцийот -60°С ) - Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
- Обеспечивает комфортные условия работы обслуживающего персонала
Цельносварной контейнер с утеплением
Контейнеры выпускаются стандартных типоразмеров и увеличенных габаритов. Имеют максимальную степень теплоизолированности и высокую прочность, соответствуют строгим требованиям по теплотехнике и пожарной безопасности.
- Позволяет устанавливать объемное дополнительное оборудование без нарушения транспортных габаритов
- Соответствует сложным теплотехническим требованиям (например, нормам Роснефти)
- Обеспечивает защиту от атмосферных осадков и предотвращает доступ посторонних лиц
- Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
Предпусковой жидкостный подогреватель | |
Масляная система, обеспечивающая 150 часов непрерывной работы | |
Низкошумный глушитель 35Дб (45Дб) |
Система учета расхода топлива | |
Ручной/электрический насос откачки/закачки жидкостей | |
Топливный фильтр-влагоотделитель | |
Внешний топливный бак | |
Система автоматической дозаправки топливом из дополнительного бака в основной | |
Система автоматической дозаправки топливом из внешнего источника |
PMG (система подвозбуждения на постоянных магнитах) | |
Изолированная нейтраль |
Разъемы для внешнего подключения кабелей (для кожухов и контейнеров) |
Комплект ЗИП на период от 500 до 5000 ч | |
Нагрузочный модуль |
Серия ADYu «Yuchai»
|
(3 × ADM-1000)
Серия ADM «MTU»
|
(3 × ADMi-1000)
Серия ADMi «Mitsubishi»
|
|||
Оценки | |||||
Адаптированность к России
|
|||||
Экономичность
|
|||||
Уровень цены
|
|||||
Стоимость обслуживания
|
|||||
Доступность сервисного обслуживания
|
|||||
Качество двигателя
|
|||||
Основные характеристики | |||||
Основная мощность | 3000 кВт / 3750 кВА | 3000 кВт / 3750 кВА | 3060 кВт / 3825 кВА | ||
Резервная мощность | 3300 кВт / 4125 кВА | 3300 кВт / 4125 кВА | 3366 кВт / 4207 кВА | ||
Частота тока, Гц | 50 | 50 | |||
Напряжение, В | 400 | 400 | 400 | ||
Расход топлива, л/ч | |||||
- при 75% нагрузки | 572 | 3 × 195 | 3 × 198 | ||
- при 100% нагрузки | 785 | ||||
Двигатель | |||||
Модель двигателя | Yuchai YC16VC4900-D30 | 3 × MTU 18V2000G26F | 3 × Mitsubishi S12R-PTA | ||
Частота вращения вала двигателя, об/мин | 1500 | 1500 | 1500 | ||
Тип |
16VTI
16-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
18VTI
18-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
12VTI
12-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
||
Диаметр цилиндра, мм | 200 | 135 | 170 | ||
Ход поршня, мм | 210 | 156 | 180 | ||
Рабочий объем, л | 105.56 | 40.2 | 49.03 | ||
Степень сжатия | 13.5:1 | 17.5:1 | 14:1 | ||
Электрический подогреватель охлаждающей жидкости | есть | есть | есть | ||
Генератор | |||||
Базовая модель генератора | Leroy Somer LSA 54.2 UL14 |
3 ×
Mecc Alte ECO43-2L/4
На усмотрение ПСМ дизельный генератор может быть укомплектован аналогичным по характеристикам синхронным генератором Leroy Somer
|
3 ×
Mecc Alte ECO43-2L/4
На усмотрение ПСМ дизельный генератор может быть укомплектован аналогичным по характеристикам синхронным генератором Stamford или Marelli Motori
|
||
Напряжение, В | 400 | 400 | 400 | ||
Род тока | переменный трехфазный | переменный трехфазный | переменный трехфазный | ||
Номинальный коэффициент мощности | 0.8 | 0.8 | 0.8 | ||
Номинальный ток ДГУ, А | 5413 | 3 × 1804 | 3 × 1836 | ||
Класс изоляции | H | H | H | ||
Степень защиты | IP23 | IP23 | IP23 | ||
Регулятор напряжения (AVR) | D550 | DER-1/A | |||
Система охлаждения | |||||
Объем системы охлаждения, л |
3 ×
73
без заправочного объёма радиатора
|
3 ×
335
без заправочного объёма радиатора
|
|||
Охладитель наддувочного воздуха | да | да | да | ||
Крыльчатка вентилятора толкающего типа | нет | есть | есть | ||
Радиатор жидкостный | нет | есть | есть | ||
Ручной насос закачки охлаждающей жидкости | нет | есть | есть | ||
Радиатор жидкостный (драйкулер) | есть | нет | нет | ||
Тип охлаждающей жидкости | Антифриз | нет | нет | ||
Система воздухозабора | |||||
Воздушный фильтр | фильтроэлемент | ||||
Система электрооборудования | |||||
Зарядный генератор | да | ||||
Пусковое устройство | электростартер | Стартер 2 x 7.5 кВт | |||
Напряжение в системе электрооборудования | 24В | 24 В | 24 В | ||
Комплект аккумуляторных батарей | есть | есть | есть | ||
Зарядное устройство АКБ | есть | есть | есть | ||
Система газовыхлопа | |||||
Тип глушителя | Промышленный | Промышленный | Промышленный | ||
Топливная система | |||||
Топливный бак, л |
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
3 ×
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
3 ×
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
||
Расход топлива, л/ч | |||||
- при 75% нагрузки | 572 | 3 × 195 | 3 × 198 | ||
- при 100% нагрузки | 785 | ||||
Время автономной работы при 75% мощности, ч. | 1.7 | 5.1 | 5.1 | ||
Время автономной работы при 100% мощности, ч. | 1.3 | ||||
Топливные фильтры | |||||
- грубой очистки | да | ||||
- тонкой очистки | да | ||||
Система топливоподачи | Прямой впрыск | Система впрыска высокого давления Common-Rail с электронным управлением | |||
Масляная система | |||||
Объем системы смазки, л | 460 | 3 × 110 | 3 × 180 | ||
Габариты открытого исполнения | |||||
Габаритные размеры (Д×Ш×В), мм | 7000×2000×2700 | 3 × 5730×2100×2350 | 3 × 4370×2000×2120 | ||
Вес, кг | 23300 | 22500 | 31500 |
Гарантия
Гарантийный срок – 18 месяцев с момента отгрузки или 12 месяцев с момента начала эксплуатации или 2000 моточасов (зависит от того, что наступит раньше).
