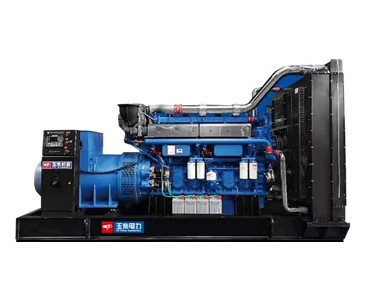

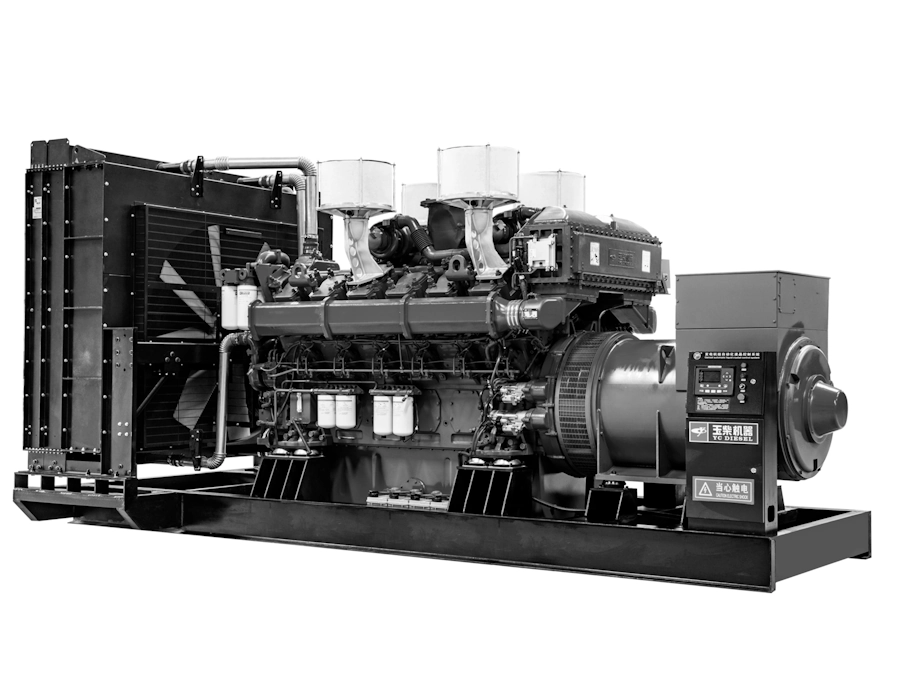

Дизельный генератор ADYu-2200 Yuchai (2200 кВт)
еще станций
Yuchai
Дизельные генераторы (электростанции) производства ПСМ серии ADYu-2200 мощностью 2200 кВт предназначены для получения трехфазного электрического тока частотой 50 Гц и напряжением 400 В.
Электростанции ADYu-2200 применяются в качестве основных и резервных источников электроснабжения буровых установок, нефтегазовых месторождений, промышленных предприятий и населенных пунктов, лишенных центрального энергоснабжения.
К электростанции ADYu-2200 мы подберем необходимое дополнительное оборудование и вариант исполнения, подходящий для ваших условий эксплуатации.
- Имеют турбонаддув и охлаждение наддувочного воздуха, систему прямого впрыска топлива высокого давления
- Обладают высоким крутящим моментом с хорошей отдачей
- Отличаются длительным сроком эксплуатации и надежностью
Основная мощность | 2200 кВт / 2750 кВА |
Резервная мощность | 2400 кВт / 3000 кВА |
Частота тока, Гц | 50 |
Напряжение, В | 400 |
Расход топлива, л/ч | |
- при 75% нагрузки | 411 |
- при 100% нагрузки | 570 |
Модель двигателя | Yuchai YC16VC3600-D31 |
Частота вращения вала двигателя, об/мин | 1500 |
Тип |
16VTI
16-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
Диаметр цилиндра, мм | 200 |
Ход поршня, мм | 210 |
Рабочий объем, л | 105.56 |
Степень сжатия | 13.5:1 |
Электрический подогреватель охлаждающей жидкости |
Объем системы смазки, л | 430 |
Габаритные размеры (Д×Ш×В), мм | 6000×2000×2700 |
Вес, кг | 21700 |
Воздушный фильтр | фильтроэлемент |
Тип глушителя | Промышленный |
Радиатор жидкостный (драйкулер) | |
Тип охлаждающей жидкости | Антифриз |
Охладитель наддувочного воздуха |
Зарядный генератор | да |
Пусковое устройство | электростартер |
Напряжение в системе электрооборудования | 24В |
Комплект аккумуляторных батарей | |
Зарядное устройство АКБ |
- Температура воздуха 20 °С
- Плотность дизельного топлива - 840 кг/м3 (зимнее дизельное топливо)
- Атмосферное давление 101,3 кПа
- Относительная влажность воздуха 50%
Изготавливается на базе морских контейнеров
- Предотвращает доступ посторонних лиц к технике. IV класс устойчивости к взлому.
- Обеспечивает защиту от атмосферных осадков
- Позволяет эксплуатировать оборудование при температурах от
-40°С до+45°С (при наличии опцийот -60°С ) - Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
- Обеспечивает комфортные условия работы обслуживающего персонала
Цельносварной контейнер с утеплением
Контейнеры выпускаются стандартных типоразмеров и увеличенных габаритов. Имеют максимальную степень теплоизолированности и высокую прочность, соответствуют строгим требованиям по теплотехнике и пожарной безопасности.
- Позволяет устанавливать объемное дополнительное оборудование без нарушения транспортных габаритов
- Соответствует сложным теплотехническим требованиям (например, нормам Роснефти)
- Обеспечивает защиту от атмосферных осадков и предотвращает доступ посторонних лиц
- Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
Предпусковой жидкостный подогреватель | |
Масляная система, обеспечивающая 150 часов непрерывной работы | |
Низкошумный глушитель 35Дб (45Дб) |
Система учета расхода топлива | |
Ручной/электрический насос откачки/закачки жидкостей | |
Топливный фильтр-влагоотделитель | |
Внешний топливный бак | |
Система автоматической дозаправки топливом из дополнительного бака в основной | |
Система автоматической дозаправки топливом из внешнего источника |
PMG (система подвозбуждения на постоянных магнитах) | |
Изолированная нейтраль |
Разъемы для внешнего подключения кабелей (для кожухов и контейнеров) |
Комплект ЗИП на период от 500 до 5000 ч | |
Нагрузочный модуль |
Серия ADYu «Yuchai»
|
Серия ADM «MTU»
|
(2 × ADMi-1100)
Серия ADMi «Mitsubishi»
|
||
Оценки | ||||
Адаптированность к России
|
||||
Экономичность
|
||||
Уровень цены
|
||||
Стоимость обслуживания
|
||||
Доступность сервисного обслуживания
|
||||
Качество двигателя
|
||||
Основные характеристики | ||||
Основная мощность | 2200 кВт / 2750 кВА | 2264 кВт / 2830 кВА | 2240 кВт / 2800 кВА | |
Резервная мощность | 2400 кВт / 3000 кВА | 2490 кВт / 3113 кВА | 2464 кВт / 3080 кВА | |
Частота тока, Гц | 50 | 50 | 50 | |
Напряжение, В | 400 | 400 | 400 | |
Расход топлива, л/ч | ||||
- при 75% нагрузки | 411 | 422 | 2 × 220 | |
- при 100% нагрузки | 570 | |||
Двигатель | ||||
Модель двигателя | Yuchai YC16VC3600-D31 | MTU 20V4000G24F | 2 × Mitsubishi S12R-PTA2 | |
Частота вращения вала двигателя, об/мин | 1500 | 1500 | 1500 | |
Тип |
16VTI
16-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
20VTI
20-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
12VTI
12-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
|
Диаметр цилиндра, мм | 200 | 170 | 170 | |
Ход поршня, мм | 210 | 210 | 180 | |
Рабочий объем, л | 105.56 | 95.4 | 49.03 | |
Степень сжатия | 13.5:1 | 16.4:1 | 14:1 | |
Электрический подогреватель охлаждающей жидкости | есть | есть | есть | |
Генератор | ||||
Базовая модель генератора | Leroy Somer |
Leroy Somer LSA 53.2 M12
На усмотрение ПСМ дизельный генератор может быть укомплектован аналогичным по характеристикам синхронным генератором Marathon Electric
|
2 ×
Mecc Alte ECO43-VL/4
На усмотрение ПСМ дизельный генератор может быть укомплектован аналогичным по характеристикам синхронным генератором Stamford или Marelli Motori
|
|
Напряжение, В | 400 | 400 | 400 | |
Род тока | переменный трехфазный | переменный трехфазный | переменный трехфазный | |
Номинальный коэффициент мощности | 0.8 | 0.8 | 0.8 | |
Номинальный ток ДГУ, А | 3969 | 4085 | 2 × 2021 | |
Класс изоляции | H | H | H | |
Степень защиты | IP23 | IP23 | IP23 | |
Регулятор напряжения (AVR) | D550 | D550 | DER-1/A | |
Система охлаждения | ||||
Объем системы охлаждения, л |
255
без заправочного объёма радиатора
|
2 ×
125
без заправочного объёма радиатора
|
||
Охладитель наддувочного воздуха | да | да | да | |
Ручной насос закачки охлаждающей жидкости | нет | есть | есть | |
Крыльчатка вентилятора толкающего типа | нет | есть | есть | |
Радиатор жидкостный | нет | есть | есть | |
Радиатор жидкостный (драйкулер) | есть | нет | нет | |
Тип охлаждающей жидкости | Антифриз | нет | нет | |
Система воздухозабора | ||||
Воздушный фильтр | фильтроэлемент | |||
Система электрооборудования | ||||
Зарядный генератор | да | |||
Пусковое устройство | электростартер | Стартер 2 x 7.5 кВт | ||
Напряжение в системе электрооборудования | 24В | 24 В | 24 В | |
Комплект аккумуляторных батарей | есть | есть | есть | |
Зарядное устройство АКБ | есть | есть | есть | |
Система газовыхлопа | ||||
Тип глушителя | Промышленный | Промышленный | Промышленный | |
Топливная система | ||||
Топливный бак, л |
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
2 ×
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
|
Расход топлива, л/ч | ||||
- при 75% нагрузки | 411 | 422 | 2 × 220 | |
- при 100% нагрузки | 570 | |||
Время автономной работы при 75% мощности, ч. | 2.4 | 2.4 | 4.5 | |
Время автономной работы при 100% мощности, ч. | 1.8 | |||
Топливные фильтры | ||||
- грубой очистки | да | |||
- тонкой очистки | да | |||
Система топливоподачи | Прямой впрыск | Система впрыска топлива Common-Rail, с топливными насосами низкого и высокого давления, аккумулятором давления топлива, топливными магистралями высокого давления и впрыском с электронным управлением | ||
Масляная система | ||||
Объем системы смазки, л | 430 | 390 | 2 × 180 | |
Габариты открытого исполнения | ||||
Габаритные размеры (Д×Ш×В), мм | 6000×2000×2700 |
5760×1890×2340
Габаритные размеры и вес указаны без радиатора
|
2 × 4500×2000×2350 | |
Вес, кг | 21700 | 16000 | 22000 |
Гарантия
Гарантийный срок – 18 месяцев с момента отгрузки или 12 месяцев с момента начала эксплуатации или 2000 моточасов (зависит от того, что наступит раньше).
