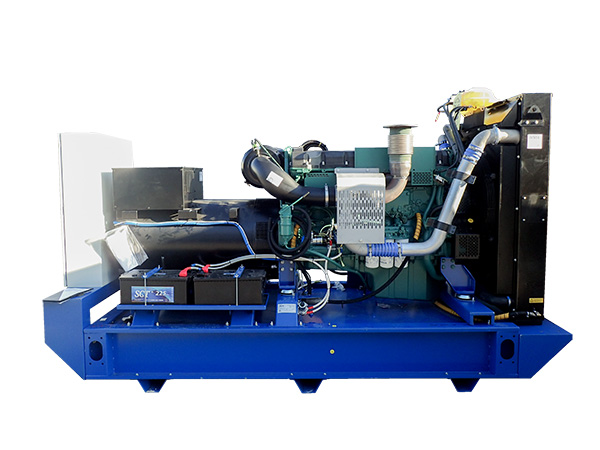

Дизельный генератор ADV-460 Volvo Penta (460 кВт)

Двигатель
Volvo Penta
Напряжение: 400 В
Основная мощность 456 кВт / 570 кВА
Резервная мощность 504 кВт / 630 кВА
Узнать цену
После заполнения формы мы свяжемся с вами для уточнения деталей

Дизельные генераторы (электростанции) производства ПСМ серии ADV-460 мощностью 456 кВт предназначены для получения трехфазного электрического тока частотой 50 Гц и напряжением 400 В.

Электростанции ADV-460 применяются в качестве основных и резервных источников электроснабжения для автономных объектов в отдаленных населенных пунктах, на строительных площадках, месторождениях, а также социальнозначимых объектах и непрерывных производствах.

К электростанции ADV-460 мы подберем необходимое дополнительное оборудование и вариант исполнения, подходящий для ваших условий эксплуатации.

Серия ADV «Njord»
Серия ADV «Njord»
от 60 до 2000 кВт
Выпускаются на базе шведских двигателей Volvo Penta
  • Укомплектованы электронной системой управления двигателем
  • Снижают стоимость одного кВт электроэнергии на 5-7%
  • Соответствуют экологическому стандарту Tier 4
Почему ПСМ работает с Volvo Penta

Все модели серии ADV «Njord»

Подбор по мощностям
Характеристики
Основная мощность 456 кВт / 570 кВА
Резервная мощность 504 кВт / 630 кВА
Частота тока, Гц 50
Напряжение, В 400
Ресурс до капитального ремонта, м.ч. 40 000
Расход топлива, л/ч
- при 75% нагрузки 84.9
- при 100% нагрузки 117.2
Модель двигателя Volvo Penta TAD1642GE
Частота вращения вала двигателя, об/мин 1500
Тип 6LTI
Диаметр цилиндра, мм 144
Ход поршня, мм 165
Рабочий объем, л 16.12
Степень сжатия 16.5:1
Система аварийного останова двигателя электромагнитный клапан
Подогреватель воздуха впускного коллектора
Модель генератора Marelli Motori MJB 355 XC4
Напряжение, В 400
Род тока переменный трехфазный
Номинальный коэффициент мощности 0.8
Номинальный ток, А 821
Класс изоляции H
Степень защиты IP23
Регулятор напряжения (AVR) M31FA600A
Топливный бак, л 900
Расход топлива, л/ч
- при 75% нагрузки 84.9
- при 100% нагрузки 117.2
Время автономной работы при 75% мощности, ч 10.6
Время автономной работы при 100% мощности, ч 7.7
Топливные фильтры
- грубой очистки с водоотделителем и индикатором наличия воды в топливе

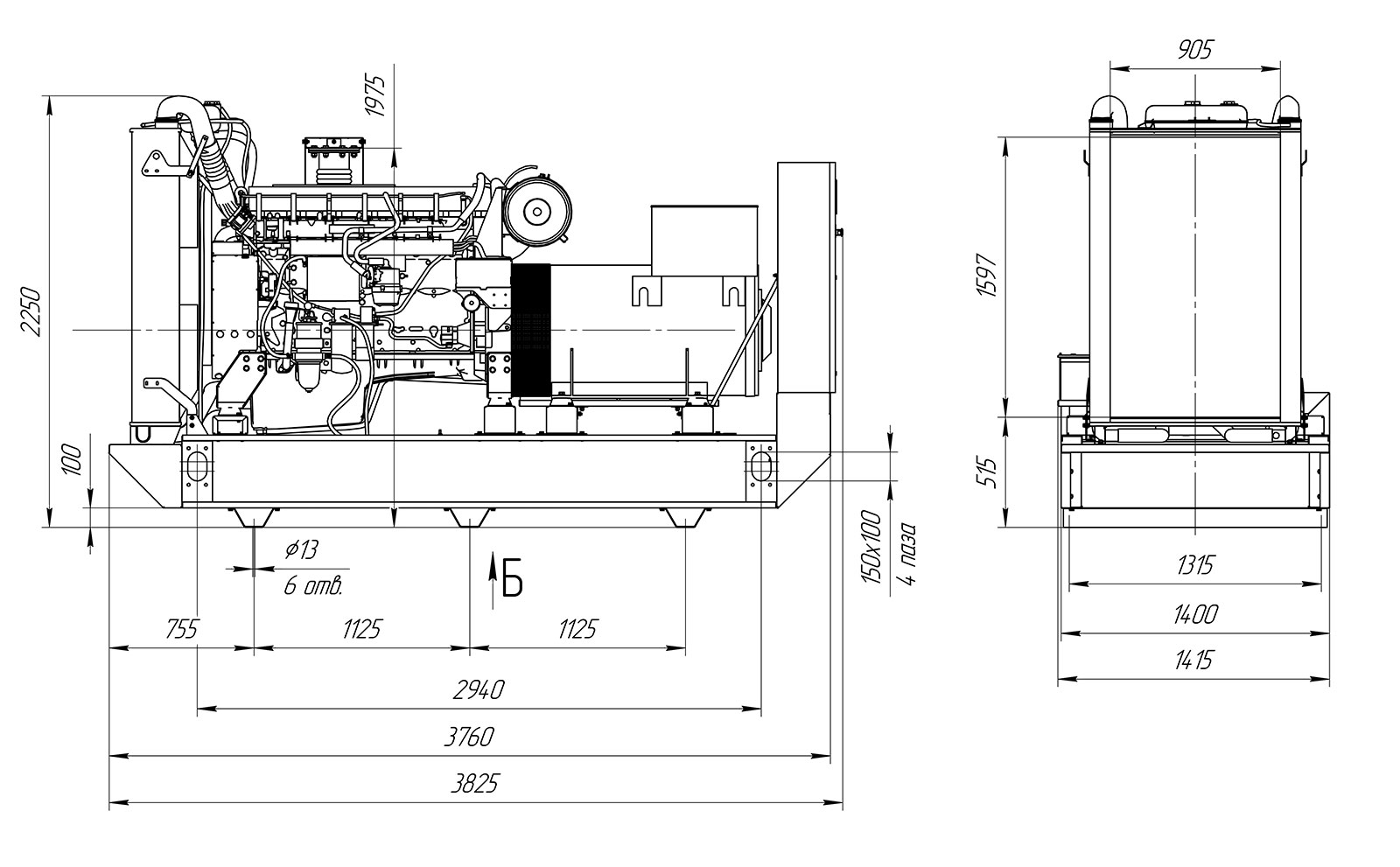

Габаритные размеры (Д×Ш×В), мм 3800×1210×2115
Вес, кг 4650
Тип глушителя Промышленный
Расширительный бачок
Крыльчатка вентилятора толкающего типа
Фильтр охлаждающей жидкости
Радиатор жидкостный
Охладитель наддувочного воздуха
Объем системы охлаждения, л 60
Зарядный генератор 80 А
Пусковое устройство Стартер 7 кВт
Напряжение в системе электрооборудования 24 В
Комплект аккумуляторных батарей
Объем системы смазки, л 48
Расход масла при 100% нагрузки, л/ч 0.1
!  Примечание
Характеристики указаны для следующих условий эксплуатации:
  1. Температура воздуха 20 °С
  2. Плотность дизельного топлива - 840 кг/м3 (зимнее дизельное топливо)
  3. Атмосферное давление 101,3 кПа
  4. Относительная влажность воздуха 50%
Система управления

Система управления осуществляет запуск и остановку электроагрегата, измерение текущих параметров двигателя и вырабатываемой электроэнергии, аварийную остановку в случае неполадок. Соответствует ГОСТ Р ИСО 8528-4 и ГОСТ Р 51321.1-2000

Ручной запуск

Система управления ПСМ СУЭМ-1
Система управления ПСМ СУЭМ-1

Реализована на базе микропроцессорного контроллера:

В базовой комплектации – DEIF-CGC-400

ОСНОВНЫЕ ФУНКЦИИ:

Управляет электроагрегатом по программе, установленной в контроллере
Выводит на панель текущие показатели дизельного двигателя и вырабатываемой энергии
Сигнализирует о причине прекращения работы в случае аварии
Обеспечивает подачу рабочего напряжения в силовые цепи автоматики контейнера

Возможно изготовление системы управления с аналоговыми приборами
Автоматический запуск
Со встроенным шкафом АВР
Система управления ПСМ СУЭМ-2
Система управления ПСМ СУЭМ-2

Реализована на базе микропроцессорного контроллера:

в базовой комплектации - DEIF CGC-400

ОСНОВНЫЕ ФУНКЦИИ:

Мониторинг основной сети, питающей потребителя
Автоматический запуск двигателя при отклонении параметров основной сети
Автоматическое подключение потребителя к электроагрегату
Подзарядка аккумуляторных батарей
Управление электрическим подогревателем охлаждающей жидкости
С внешним шкафом АВР
Система управления ПСМ СУЭМ-1
Система управления ПСМ СУЭМ-1

Реализована на базе микропроцессорного контроллера:

В базовой комплектации – DEIF-CGC-400

ОСНОВНЫЕ ФУНКЦИИ:

Управляет электроагрегатом по программе, установленной в контроллере
Выводит на панель текущие показатели дизельного двигателя и вырабатываемой энергии
Сигнализирует о причине прекращения работы в случае аварии
Обеспечивает подачу рабочего напряжения в силовые цепи автоматики контейнера
Панель переключения нагрузки ATS ПСМ (резервирование сети)
Шкаф АВР (автоматический ввод резерва)
  • Микропроцессорное управление на базе контроллера ATS
  • Удобство доступа: шкаф можно установить в отдалении от электроагрегата
  • Удобство взаимодействия: управлять всеми функциями можно с лицевой панели

ОСНОВНЫЕ ФУНКЦИИ:

Контролирует параметры основной сети
Подает сигнал о запуске электроагрегата
С задержкой от 0 до 300 сек переключает нагрузку с режима питания от сети на режим питания от электроагрегата
Подает сигнал на остановку электроагрегата
Переводит питание нагрузки на основную сеть

Для организации автоматического запуска в комплектацию дизельного генератора включается

Зарядное устройство для автоматической подзарядки аккумуляторных батарей от сети 220 В
Электрический подогреватель охлаждающей жидкости от сети
!  Примечание

Возможно исполнение с демонтажем пульта управления, шкафа АВР для установки системы автоматики заказчика.

Дополнительное оборудование
Зарядное устройство АКБ (входит в базовую комплектацию для станций 2-ой степени автоматизации)
Подогреватель жидкостный предпусковой
Электрические подогреватели охлаждающей жидкости (1,5 кВт и 3 кВт)
Масляная система, обеспечивающая 150 часов непрерывной работы
Низкошумный глушитель 35Дб (45Дб)
Двухконтурная система охлаждения
Система учета расхода топлива
Ручной/электрический насос откачки/закачки жидкостей
Топливный фильтр-влагоотделитель
Дополнительный топливный бак
Встроенный топливный бак увеличенной емкости
Система автоматической дозаправки топливом из дополнительного бака в основной
Система автоматической дозаправки топливом из внешнего источника
PMG (система подвозбуждения на постоянных магнитах)
Системы дистанционного мониторинга и управления
Система учета электрической энергии
Система управления параллельной работой дизель-генераторов
Реле контроля изоляции (обязательная опция при изолированной нейтрали)
Контроллер для работы при температуре до -40°C
Дублирующие аналоговые приборы
Разъемы для внешнего подключения кабелей (для кожухов и контейнеров)
Катушка с кабелем (для передвижных электростанций)
Комплект ЗИП на период от 500 до 5000 ч

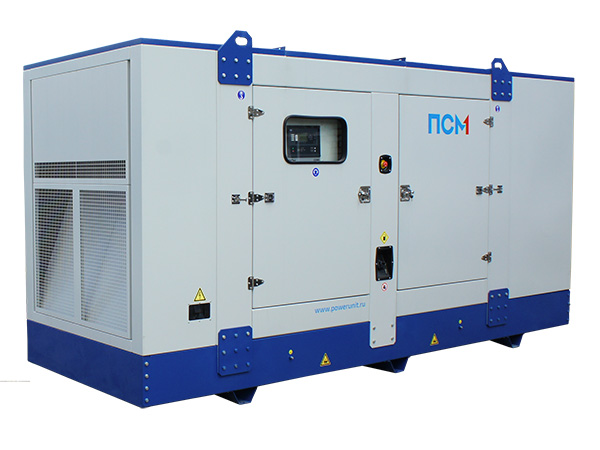

Варианты исполнения
Варианты передвижного исполнения

Возможна установка на шасси
  • Прицепы автомобильные (с ПТС)
  • Прицепы тракторные (с ПСМ)
  • Автомобили различных производителей
  • Сани, полозья
Энергокомплекс в двух контейнерах на автомобиле VolvoДизельный генератор в погодозащитном капоте на шассиДизельный генератор в шумозащитном кожухе на шассиДизельный генератор в шумозащитном кожухе на шасси Валдай для аэропортовНасосная установка ПСМ в капоте на лыжахУстановка в погодозащитном капоте на одноосном шасси

Подробнее о передвижных установках

Сравнить с аналогами

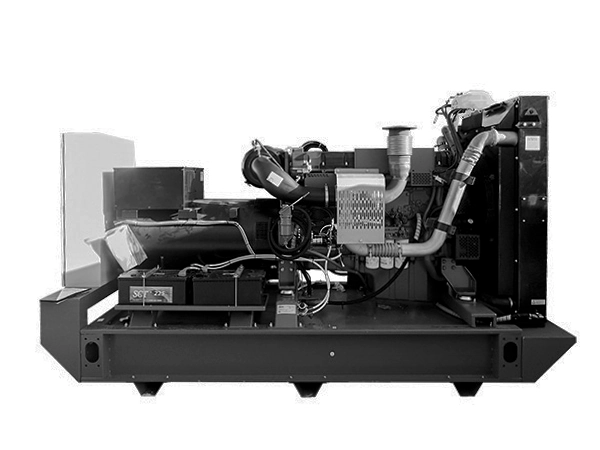

  ПСМ ADV-460
Серия ADV «Njord»
ПСМ ADDo-460
Серия ADDo «Monsoon»
ПСМ ADP-500
Серия ADP «Perry»
Оценки
Основные характеристики
456 кВт / 570 кВА 460 кВт / 575 кВА 520 кВт / 650 кВА
504 кВт / 630 кВА 506 кВт / 633 кВА 572 кВт / 715 кВА
50 50 50
400 400 400
40 000 40 000
84.9 93.6 94.6
117.2 123.1 126.1
Двигатель
Volvo Penta TAD1642GE Doosan DP180LA Perkins 2806A-E18TAG2
1500 1500 1500
6LTI 10VTI 6LTI
144 128 145
165 142 183
16.12 18.2 18.1
16.5:1 15:1 14.5:1
электромагнитный клапан
Подогреватель воздуха впускного коллектора есть нет нет
Генератор
Marelli Motori MJB 355 XC4 Marelli Motori MJB 355 SB4 Stamford HCI544F
400 400 400
переменный трехфазный переменный трехфазный переменный трехфазный
0.8 0.8 0.8
821 830 900
H H H
IP23 IP23 IP23
M31FA600A M31FA600A AS440
Система охлаждения
Крыльчатка вентилятора толкающего типа есть есть есть
Радиатор жидкостный есть есть есть
Расширительный бачок есть нет нет
Фильтр охлаждающей жидкости есть нет нет
Датчик уровня охлаждающей жидкости нет нет есть
60 91 61
Система воздухозабора
Система электрооборудования
80 А 45 А 70 А
Стартер 7 кВт Стартер 7 кВт Стартер 9 кВт
24 В 24 В 24 В
Комплект аккумуляторных батарей есть есть есть
Система газовыхлопа
Тип глушителя Промышленный Промышленный Промышленный
Топливная система
900 900 1200
84.9 93.6 94.6
117.2 123.1 126.1
10.6 9.6 12.7
7.7 7.3 9.5
полнопоточный, со сменным картриджем
с водоотделителем и индикатором наличия воды в топливе
Масляная система
48 34 62
0.1
Габариты открытого исполнения
3800×1210×2115 3700×1400×2050 3900×1500×2200
4650 3720 4350
Запчасти и сервис

Гарантия

Для основных источников – 24 месяца с даты отгрузки или 3000 часов работы в зависимости от того, что наступит раньше (включая первые 12 месяцев без ограничения наработки). Для резервных источников - 24 месяца с даты отгрузки или 1000 часов работы.

Услуги

ПСМ предоставляет полный комплекс сервисных услуг по сопровождению оборудования:
