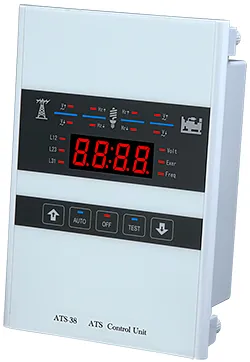

Контроллер ATS

Программируемый контроллер автоматического ввода резерва (АВР) ATS предназначен для использования в трехфазных электрических сетях с напряжением 380В. Панели с контроллером ATS (резервирование сети) предназначены для переключения нагрузки с режима питания от сети на режим питания от дизель-генератора в ручном или автоматическом режиме.

• Контроллер на базе микропроцессора
• Небольшой размер и дружественный интерфейс
• Простое программирование и управление
• Контролирует напряжение и частоту на 1 или 3 фазах основного и аварийного источника энергии
• Сигнал для удаленного запуска электрогенератора
• Встроенный таймер для еженедельного тестирования
• Не требуется внешнее питание

Нет необходимости в подключении персонального компьютера - все действия могут быть сделаны с лицевой панели ATS. Параметры настройки контроллера автоматически сохраняются в памяти и не стираются при отключении питания.

Основные параметры:

• Контролируемое напряжение ~(280 ÷ 480) В, 50/60Гц;
• Измеряемое напряжение ~(280 ÷ 480) В, 50/60Гц;
• Измеряемая частота 40 ÷ 70Гц;
• Реле пуска генератора 7A, ~250 В Max;
• Реле переключения на основную сеть 7A, ~250 В Max;
• Реле переключения на резервную сеть 7A, ~250 В Max;
• Реле сигнализации аварии 0.5A, ~120 В, 1.0A, ± 24 В;
• Температура эксплуатации от -20 до +70 ºС;
• Температура хранения от -35 до +85 ºС;
• Относительная влажность окружающего воздуха до 95%.

4-разрядный 7-сегментный дисплей

• Показывает напряжение и частоту на 3-х фазах;
• Показывает программные настройки и состояние АВР;
• Показывает обратный отсчет временных задержек.

Светодиодный дисплей

• Индицирует режим работы АВР (AUTO/TEST);
• Индицирует повышенное/пониженное напряжение и частоту основного и резервного источников питания;
• Индицирует реальный момент переключения.

«Установки» напряжения и частоты всех фаз

• превышения напряжения 390-480 В
• снижения напряжения 280-370 В
• превышения частоты 51-70 Гц
• снижения частоты 40-59 Гц

 Временные задержки

• Задержка переключения с основного на резервный источник питания после запуска электроагрегата от 0 до 300 с.
• Задержка между пропаданием (выходом за номинал) напряжения на основном источнике питания и пуском электроагрегата от 0 до 30 c.
• Задержка переключения с резервного на основной источник питания после восстановления напряжения от 0 до 300 c.
• Задержка для охлаждения электроагрегата перед остановом после переключения на основной источник питания от 0 до 300 с.
• Задержка включения сигнала предупреждения о переключении источника питания от 1 до 99 c.
• Задержка включения сигнала предупреждения о начале тестирования электроагрегата от 1 до 99 c.
• Время работы электроагрегата при еженедельном тестировании от 1 до 60 минут.
