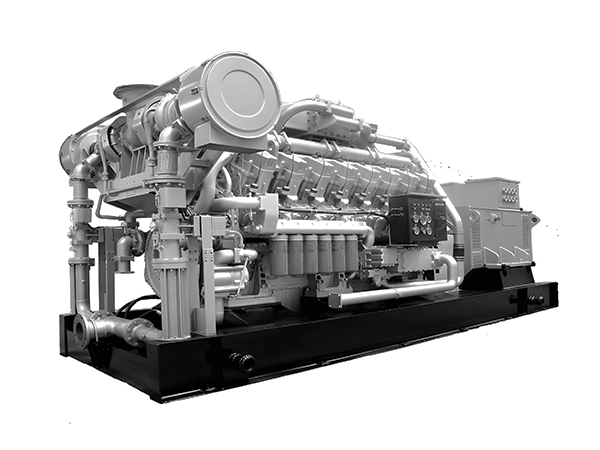

Газопоршневая электростанция AGJc-1000 (Jichai)
- Двигатель
- Jichai H16V190ZLT-2
- Напряжение
- 400/6300/10500 В
- Мощность электрическая
- 1000 кВт
- Мощность тепловая
- 1139 кВт
-
Энергетические параметры
-
Двигатель
-
Генератор
-
Требования к топливу
-
Система охлаждения
-
Система управления
-
Габаритные размеры
-
Соответствие стандартам
-
Гарантия
-
Примечание
- температура воздуха 20 °С
- атмосферное давление 101,3 кПа
- относительная влажность воздуха 50%
- высота над уровнем моря 1000 м
- температура воздуха 20 °С
- атмосферное давление 101,3 кПа
- относительная влажность воздуха 50%
- высота над уровнем моря 1000 м
- температура воздуха 20 °С
- атмосферное давление 101,3 кПа
- относительная влажность воздуха 50%
- высота над уровнем моря 1000 м
- температура воздуха 20 °С
- атмосферное давление 101,3 кПа
- относительная влажность воздуха 50%
- высота над уровнем моря 1000 м
- температура воздуха 20 °С
- атмосферное давление 101,3 кПа
- относительная влажность воздуха 50%
- высота над уровнем моря 1000 м
Система управления ПСМ обеспечивает сбор информации от оборудования двигателя, генератора и всего вспомогательного оборудования, формирует команды управления, сигнализацию состояния и выдачу данных на верхний уровень.
Основные функции системы управления:
- Управление и визуализация
- В части управления работой двигателя:
- Зажигание
- Смесеобразование
- Контроль соотношения газ/воздух
- Газовая рампа
- Впуск воздуха
- Дросселирование
- Регулирование частоты вращения
- Антидетонация
- Контроль и управление
- Поддержание уровня масла
- Снижение уровня выбросов
- Настройка вспомогательных электроприводов
- Подключение генератора к сети / отключение генератора от сети
- Управление защитой генератора:
- перегрузка/короткое замыкание
- повышение напряжения
- понижение напряжения
- асимметричность напряжения
- превышение частоты
- понижение частоты
Система управления газовым двигателем выполнена на базе контроллера Woodward. Включает в себя следующие системы:
- Система зажигания
- Система смесеобразования
- Система дросселирования
- Система поддержания частоты вращения
- Система антидетонации
- температура воздуха 20 °С
- атмосферное давление 101,3 кПа
- относительная влажность воздуха 50%
- высота над уровнем моря 1000 м
- температура воздуха 20 °С
- атмосферное давление 101,3 кПа
- относительная влажность воздуха 50%
- высота над уровнем моря 1000 м
ГПУ серии Jichai производства ПСМ обеспечивают стабильную генерацию электроэнергии для бесперебойной работы объектов, работая в параллели с основной сетью, другими станциями или в автономном режиме.
Главное преимущество газопоршневых установок на базе двигателей Jichai — богатейший накопленный опыт эксплуатации, который при необходимости гарантирует качественный технический сервис.
Дополнительные возможности:
- EPC-контракт
- Объединение двух и более ГПУ в единый автоматизированный энергокомплекс
- Пакетирование станции в металлический контейнер любых габаритов
- Установка системы утилизации тепла, системы дистанционного управления и мониторинга, замена комплектующих по техническому задания заказчика
-
Контейнер «Север»
-
Контейнер цельнометаллический
- Рекомендуется для ГПУ мощностью до 1 МВт
- Обеспечивает герметичность и максимальное сохранение тепла
- Снижает уровень шума и вибрации работающей электростанции
- Создает комфортные условия для обслуживающего персонала
Особенности конструкции:
- Стены из сендвич-панелей толщиной 50-100 мм смонтированы на усиленном каркасе
- Герметичный пол толщиной 150 мм защищает от промерзания
- Утепленный потолок толщиной 100 мм выдерживает снеговую нагрузку до 300 кг/м2
Условия эксплуатации:
- При температуре от +40 °С до -40 °С
- При температуре до -60 °С опционально
ГПУ в контейнере «Север» оснащена системами пожаротушения, охранной сигнализации, освещения, отопления, вентиляции и газовыхлопа. Модульное исполнение обеспечивает быстрый монтаж и ввод в эксплуатацию на объекте.
Сертификат соответствия требованиям к огнестойкости
Все контейнеры, капоты и кожухи мы производим на собственном заводе металлоконструкций ПСМ Мастер. Наши инженеры готовы предложить оптимальное решение для пакетирования вашей электростанции, доработать конструкцию по индивидуальным требованиям и разработать схему окраски в соответствии с вашим корпоративным стилем.
- Подходит для ГПУ любой мощности
- Позволяет разместить объемное оборудование без нарушения транспортных габаритов
- Защищает ГПУ от холода, атмосферных осадков и повреждений
- Создает комфортные условия для обслуживающего персонала
Особенности конструкции:
- Цельносварной каркас обшит металлическим листом 1,5-2 мм для повышенной механической прочности
- Сварка сплошным швом создает дополнительную жесткость и герметичность
- Внутренняя обшивка сендвич-панелями сохраняет тепло
- Конструкция контейнера дает возможность выполнить несколько обособленных отсеков с отдельными входами
- Крепление строп для транспортировки предусмотрено снизу, а не сверху, как у других контейнеров
Условия эксплуатации:
- При температуре от +45 °С до -40 °С
- При температуре от +50 °С до -60 °С опционально
Газовая электростанция в цельнометаллическом контейнере оснащена системами пожаротушения, охранной сигнализации, освещения, отопления, вентиляции и газовыхлопа. Модульное исполнение обеспечивает быстрый монтаж и ввод в эксплуатацию на объекте.
Все контейнеры мы производим на собственном заводе металлоконструкций ПСМ Мастер. Наши инженеры готовы предложить оптимальное решение для пакетирования вашей электростанции, доработать конструкцию по индивидуальным требованиям и разработать схему окраски в соответствии с вашим корпоративным стилем.
-
Утилизация тепла
-
Энергомодули
-
Контейнерные ИБП
-
Распредустройства
-
Контейнеры для хранения топлива
-
Нагрузочный модуль
Система утилизации тепла с газопоршневой установки представляет собой решение, при котором Заказчик получает от газопоршневой установки непосредственно электрическую энергию и еще несколько дополнительных видов полезного продукта.

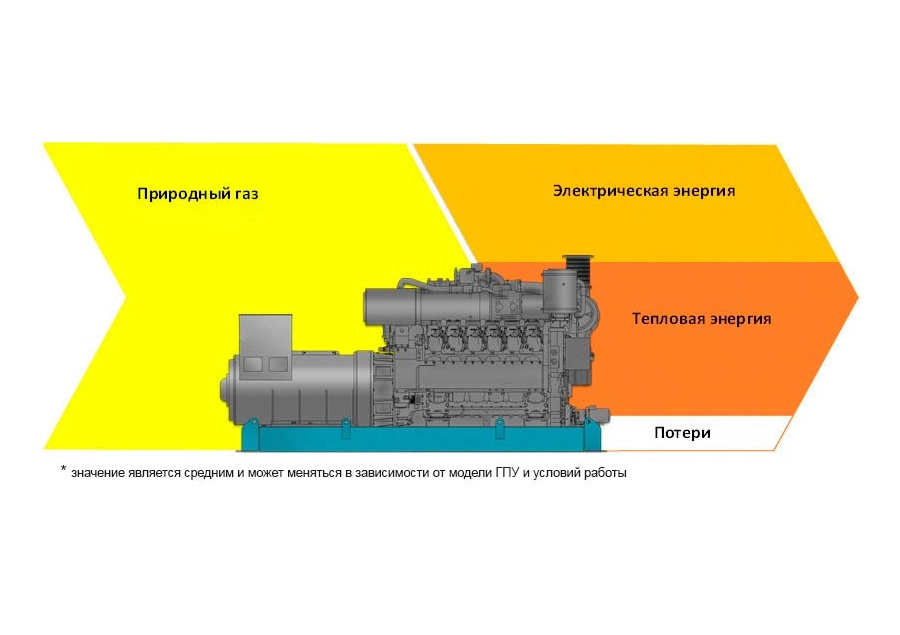

Когенерация – совместная выработка электроэнергии, тепла в виде горячей воды, пара
Для газопоршневой установки на базе двигателя Jichai H16V190ZLT-2 система утилизации тепла дает следующие преимущества:
- Увеличение общего КПД установки до 75%
- «Бесплатные» 1139 кВт тепловой энергии (при 100% - й загрузке ГПУ)
- Независимость от поставщиков тепловой энергии
В ГПУ Jichai H16V190ZLT-2 может полезно использоваться тепловая энергия следующих потоков:
- Тепловая мощность системы охлаждения двигателя составляет 538 кВт, включая тепловую мощность:
- охлаждения масла
- охлаждения воды рубашки мотора
- 1-ой ступени охлаждения топливной смеси
- Тепловая мощность потока выхлопных газов при охлаждении до (120 °C) составляет 601 кВт
Общая полезная тепловая мощность ГПУ составляет 1139 кВт.
Когенерация – совместное производство электроэнергии и тепла
В зависимости от применяемой системы утилизации тепла полезную тепловую мощность ГПУ можно преобразовать:
- Водогрейная система утилизации - в 1139 кВт горячей воды с температурным графиком 70/80 .. 100 °С
Современное префаб-решение, которое объединяет системы резервирования, приёма, преобразования и распределения электроэнергии в одном контейнере.
Модуль устанавливают в комплексе с дизельной или газопоршневой электростанцией для бесперебойного питания инфраструктуры промышленных объектов.
В основном режиме энергомодуль работает как система преобразования и распределения электроэнергии от сети.
В аварийном режиме — принимает, преобразует и распределяет энергию от резервной электростанции.
Энергомодули широко применяются для резервирования центров обработки данных, а также узлов связи, диспетчерских пунктов, больниц, промышленных предприятий и объектов нефтегазовой отрасли.
Источники бесперебойного питания (ИБП) резервируют питание потребителей I и II категорий надёжности электроснабжения: опасные производства, медучреждения, объекты транспорта, связи и IT, где блэкаут может привести к серьёзной аварии, материальному ущербу или угрозе жизни людей. Оборудование обеспечивает критическую нагрузку потребителей при сбоях или пропаже напряжения на основной электросети.
Контейнерные ИБП применяются, когда требуется зарезервировать потребителей большой мощности: например, оборудование добывающего предприятия или коммерческого дата-центра.
Комплектация:
- Модульные промышленные ИБП мощностью от 20 кВА
- Стойка с аккумуляторными батареями (АКБ)
- Распределительное оборудование
- Системы автоматизации
- Блок-контейнер
Благодаря модульной конструкции систему бесперебойного питания легко масштабировать и увеличивать её мощность. Контейнерное исполнение позволяет компактно разместить оборудование в любых климатических условиях.
Приём и распределение электроэнергии между различными потребителями осуществляют вводно-распределительные устройства. Это электрощитовое оборудование, которое может быть установлено в обособленном отсеке контейнера электростанции или в отдельном закрытом блок-модуле (ЗРУ). В зависимости от напряжения тока, вырабатываемого ДЭС, проектируется распредустройство низкого напряжения (РУНН-0,4 кВ) или высокого напряжения (РУВН-6(10) кВ).
Распределительные устройства состоят из компактно расположенных электротехнических шкафов, разделенных на ячейки, каждая из которых выполняет свою функцию. Ячейки ввода принимают электроэнергию от ДГУ, линейные — отвечают за ее распределение по потребителям, секционные — разделяют энергосистему на независимые секции, повышающие надёжность электроснабжения в случае пропажи напряжения на одной из линий. РУВН также оснащаются ячейками, передающими электроэнергию на трансформатор, понижающий напряжение тока.
Распределительные устройства комплектуются приборами для учета электроэнергии, защиты энергосистемы от перегрузок и системой автоматики для аварийного переключения питания с центральной сети на резервную ДЭС и обратно.
Объёмный запас дизельного топлива (ДТ) обеспечивает максимально продолжительное электроснабжение потребителей от ДГУ. Для безопасного хранения ДТ применяются специальные резервуары (контейнеры). Завод ПСМ в рамках комплексных проектов реализует поставки, монтаж и подключение контейнеров для хранения топлива (КХТ) различного объёма, а также системы автоматической дозаправки. Это решение востребовано при частых отключениях центральной электросети или использовании электростанций как основного (единственного) источника питания.
Преимущества системы топливного питания с КХТ:
- Безопасность: предотвращение утечек, контроль состояния ДТ, соблюдение условий хранения в любом климате
- Автономность: бесперебойная и оперативная дозаправка ДЭС
- Оптимизация пространства: компактное размещение КХТ рядом с ДЭС и удобство подключения трубопроводов
- Снижение затрат: эффективное планирование поставок топлива, экономия при закупке больших объёмов ДТ
Нагрузочный модуль подключается к электростанции силовым кабелем и имитирует реальное потребление электроэнергии.
Назначение:
- Проведение комплексных испытаний электрогенерирующих установок под нагрузкой
- Подключение/снятие нагрузки и отладка оборудования в режиме тестирования
- Дозагрузка электростанции в штатном режиме для защиты генераторной установки от быстрого износа
-
Гарантия производителя
-
Постгарантийное обслуживание
-
Программно-аппаратный комплекс ПСМ Check PRO
Каждая электростанция ПСМ проходит обязательное комплексное тестирование на собственном испытательном стенде завода в присутствии заказчика. Мы проверяем работу всех систем станции под нагрузкой от 1% до 100%, в том числе в режиме параллельной работы. ПСМ — единственный в России завод, который проводит испытания такого уровня. Поэтому мы можем гарантировать своим клиентам максимальный уровень надежности и безотказности работы оборудования.
Мы предоставляем заводскую гарантию на каждую ГПУ под брендом ПСМ. Стандартный срок гарантии на газовую электростанцию составляет 12 месяцев с даты ввода в эксплуатацию или 2000 моточасов (в зависимости от того, какое условие наступает раньше).
В отдельных случаях мы готовы предоставить расширенную гарантию, условия которой определяются с заказчиком индивидуально.
В рамках заводской гарантии сервисные инженеры ПСМ проводят диагностику, ТО и ремонт электростанций на объектах эксплуатации ГПУ в России и ближнем зарубежье. Гарантийный срок и подробные условия обслуживания указываются в руководстве по эксплуатации, гарантийном талоне или паспорте газопоршневой установки.
Отгрузить и забыть — не наш метод. По истечении гарантийного срока мы продолжим поддерживать работу вашего оборудования. Предлагаем гибкие условия сотрудничества.
Вы можете обратиться в сервисную службу ПСМ для разового ТО или заключить с нами сервисный контракт для диагностики и ТО на регулярной основе. В рамках сервисных контрактов мы также оказываем услуги по эксплуатации (с постоянным присутствием инженера на объекте), модернизации оборудования и капитальному ремонту.
Наши специалисты готовы предоставить консультацию по обслуживанию электростанции и помочь с подбором запчастей.
Самообучающаяся платформа Check PRO прогнозирует неисправности в работе газовых двигателей. Это собственная разработка ПСМ, построенная на архитектуре нейросетей.
Модуль Smart Plug, оснащенный специальными датчиками, встраивается в кратер двигателя и собирает данные о параметрах работы. ПАК Check PRO на базе промышленного контроллера собирает и анализирует данные. На их основании интеллектуальная платформа прогнозирует различные сценарии работы двигателя и уведомляет о критических поломках заблаговременно.
Используя комплекс Check PRO, вы экономите на ремонте, контролируете расход топлива и масла, эффективно планируете техническое обслуживание ГПУ.
