Цельнометаллические контейнеры

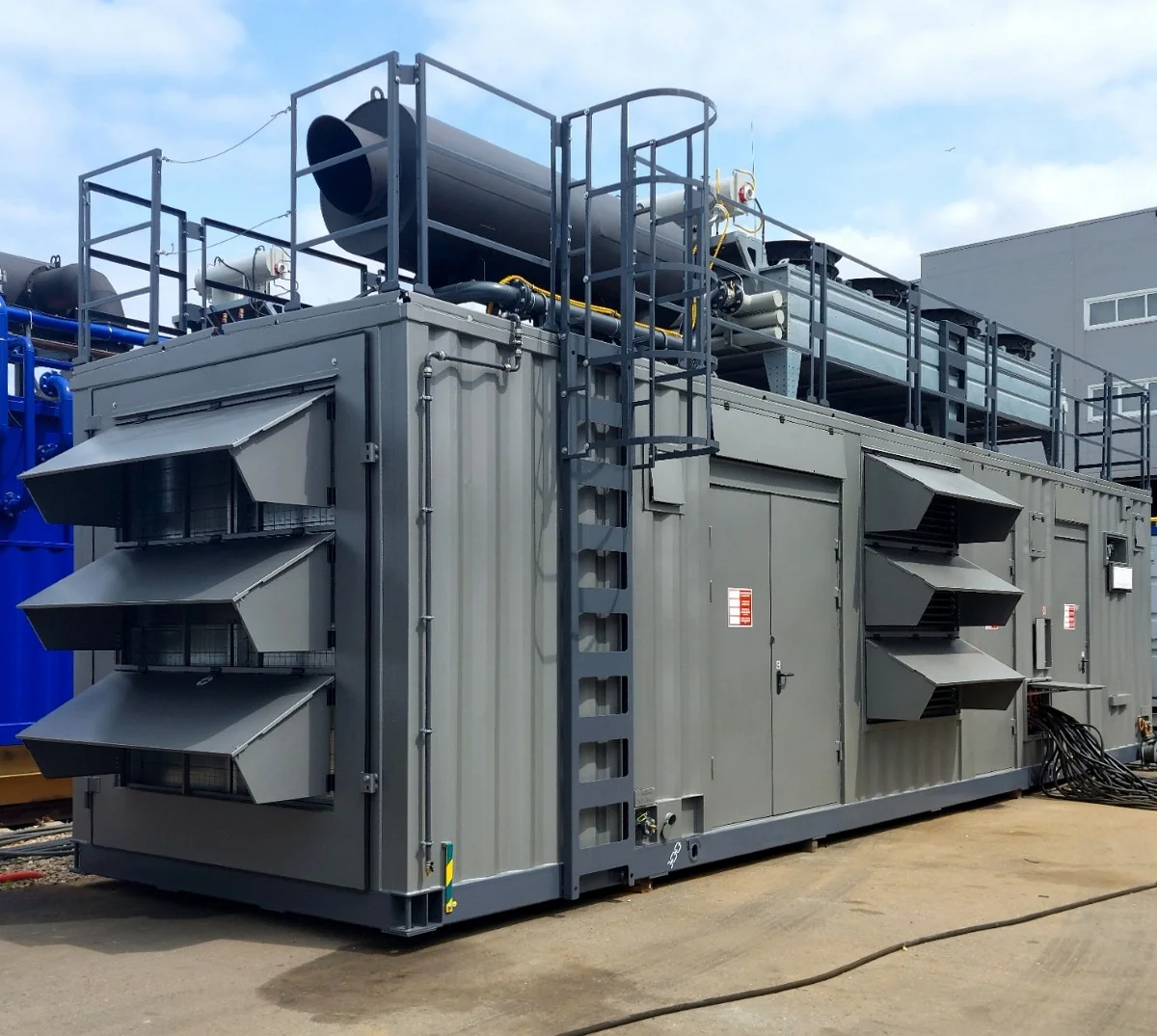

ККС (контейнер каркасно-сварной) — модульное здание для размещения оборудования (дизельных и газовых электростанций, насосных установок) и инженерных систем на открытой площадке.
Контейнеры ККС поставляются исключительно в составе готового оборудования ПСМ и не предназначены для продажи как самостоятельные изделия.
-
Функционал и назначение
-
Усиленный каркас
-
Герметичный пол-ванна
-
Тепловой контур
-
Заводская сварка
-
Антикоррозийная защита
-
Заводская готовность
Контейнер ПСМ — это не стандартный бокс для пакетирования типа морского контейнера. Это сложное инженерное решение, которое мы проектируем индивидуально под конкретную электростанцию и условия эксплуатации.
ККС — модульное здание для размещения ДГУ или ГПУ и инженерных систем электростанции на открытой площадке. Конструкция защищает оборудование от климатических воздействий, механических повреждений и несанкционированного доступа.
Контейнер обеспечивает компактное и эргономичное размещение оборудования с учётом сервисных зон и внешних подключений. Конструкция обеспечивает расчётную теплоизоляцию и поддержание микроклимата внутри контейнера с учётом климатического исполнения и условий безопасной эксплуатации. Соответствует III степени огнестойкости.
Стоимость ККС ПСМ формируется не только металлоёмкостью. В неё входят расчёт конструкции, индивидуальная компоновка, заводское производство, инженерные системы, контроль сварки и герметичности, антикоррозионная защита, испытания и готовность к монтажу на объекте.

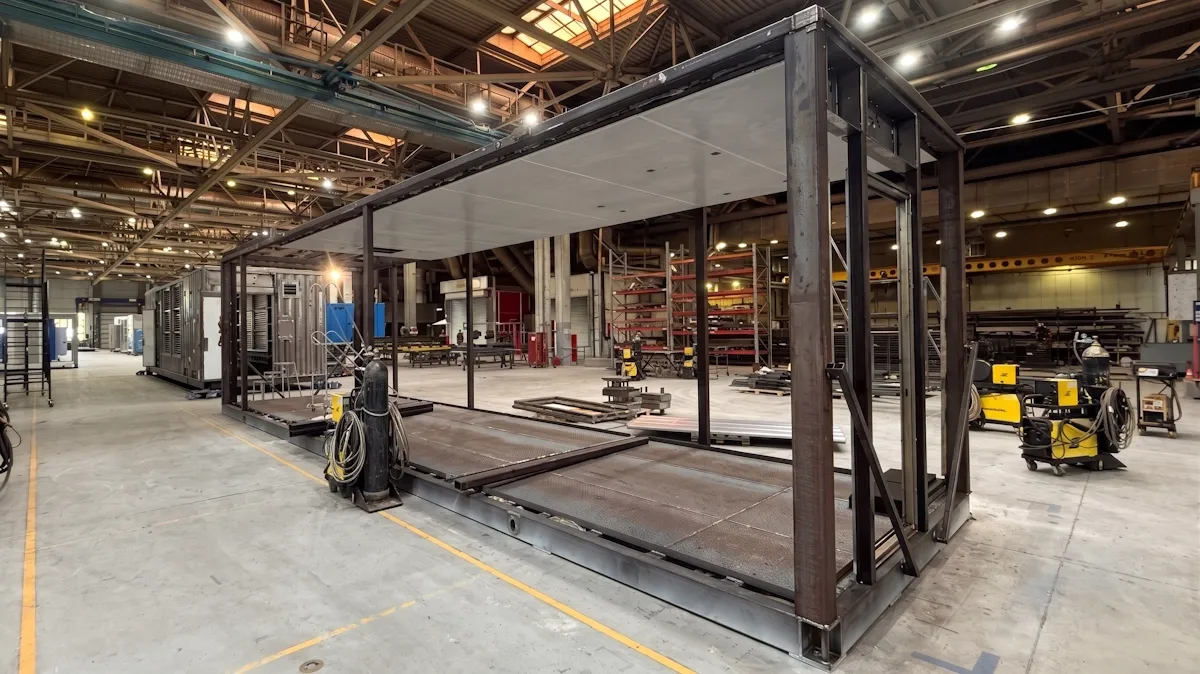

Как реализуем технически
- Сталь 09Г2С
- Расчёт цельносварной конструкции под нагрузки конкретного проекта
- Сплошные сварные соединения
Какую задачу решаем
- Снижаем риск деформации и внепланового ремонта при транспортировке и эксплуатации ККС
Практический результат
- Защита геометрии ККС от перекосов дверей и проёмов
- Защита от смещения оборудования
- Защита от повреждения коммуникаций

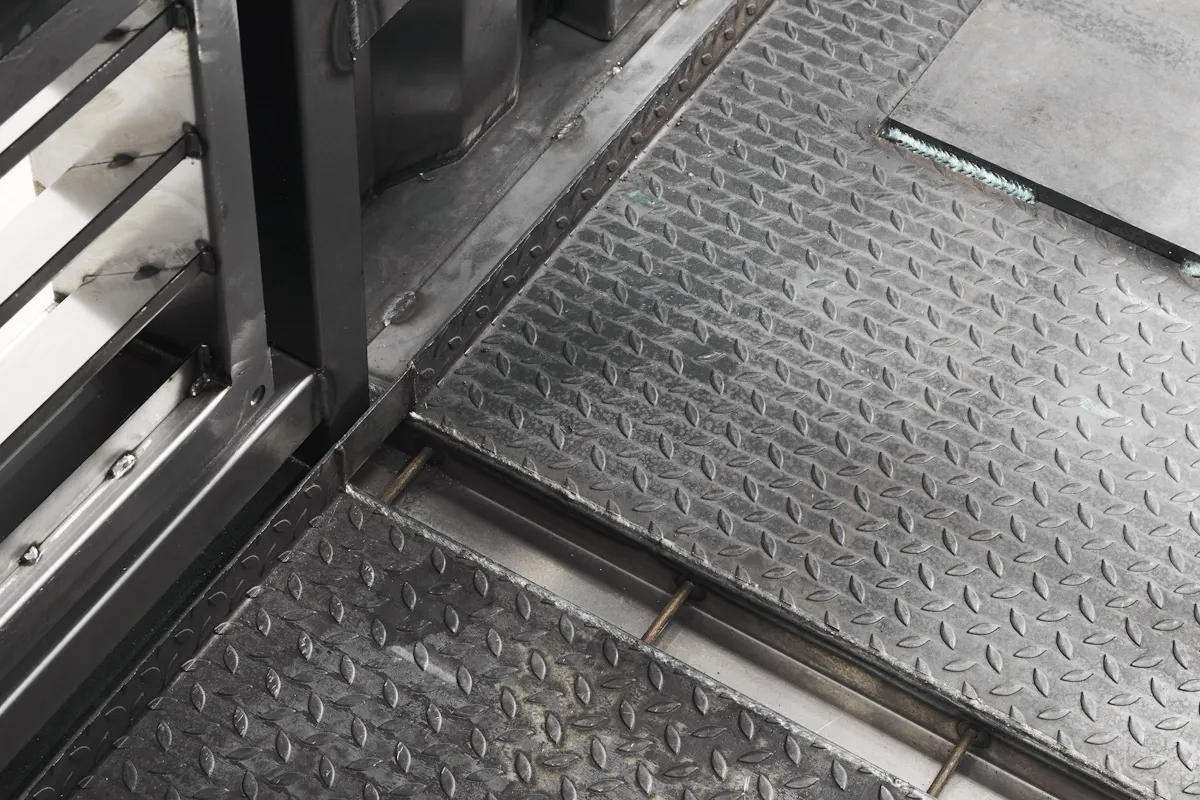

Как реализуем технически
- Стальной рифлёный настил (чечевица) толщиной 2–3 мм
- Сплошной герметичный сварочный шов
- Технологические приямки и датчики протечек
Какую задачу решаем
- Ограничиваем распространение проливов ГСМ в пределах заданной зоны. Снижаем риск распространения за пределы ККС.
Практический результат
- Быстрая локализация и удаление проливов ГСМ
- Сокращение объёма аварийных работ

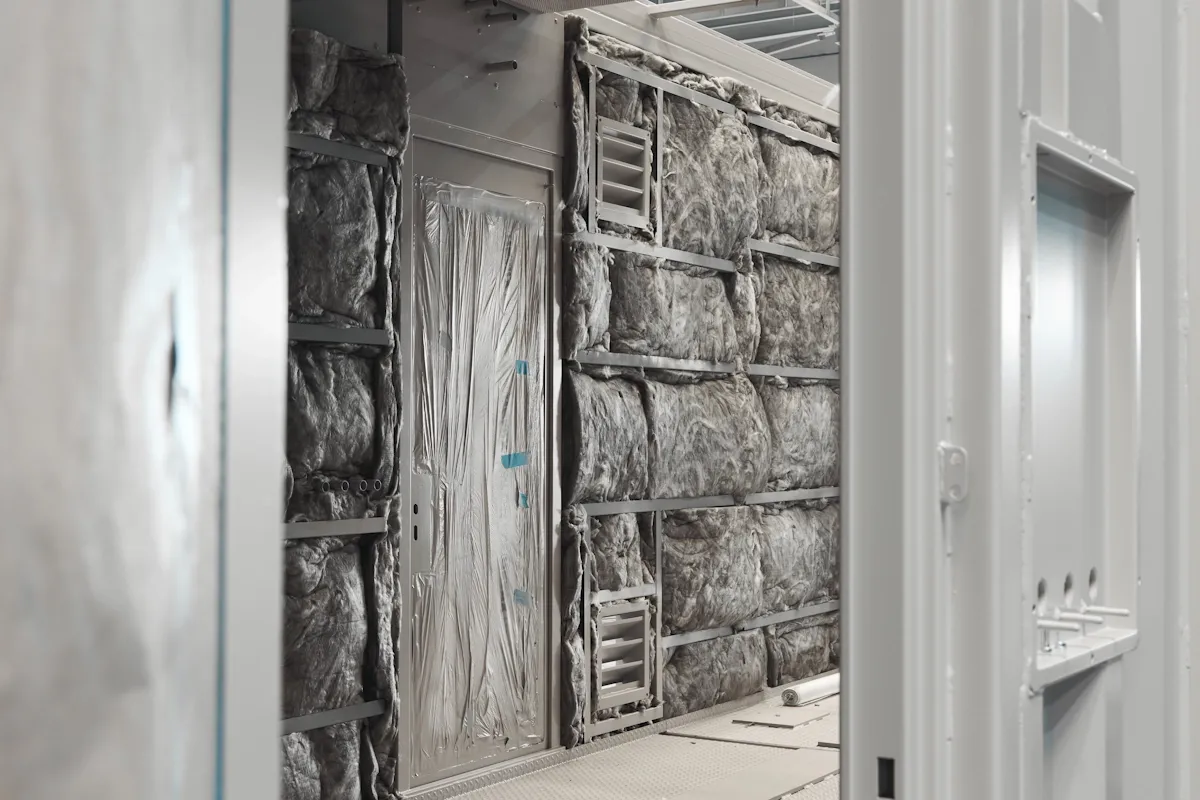

Как реализуем технически
- Климатическое базовое исполнение У1. УХЛ1 опционально
- Утепление стен, пола и потолка сэндвич-панелями

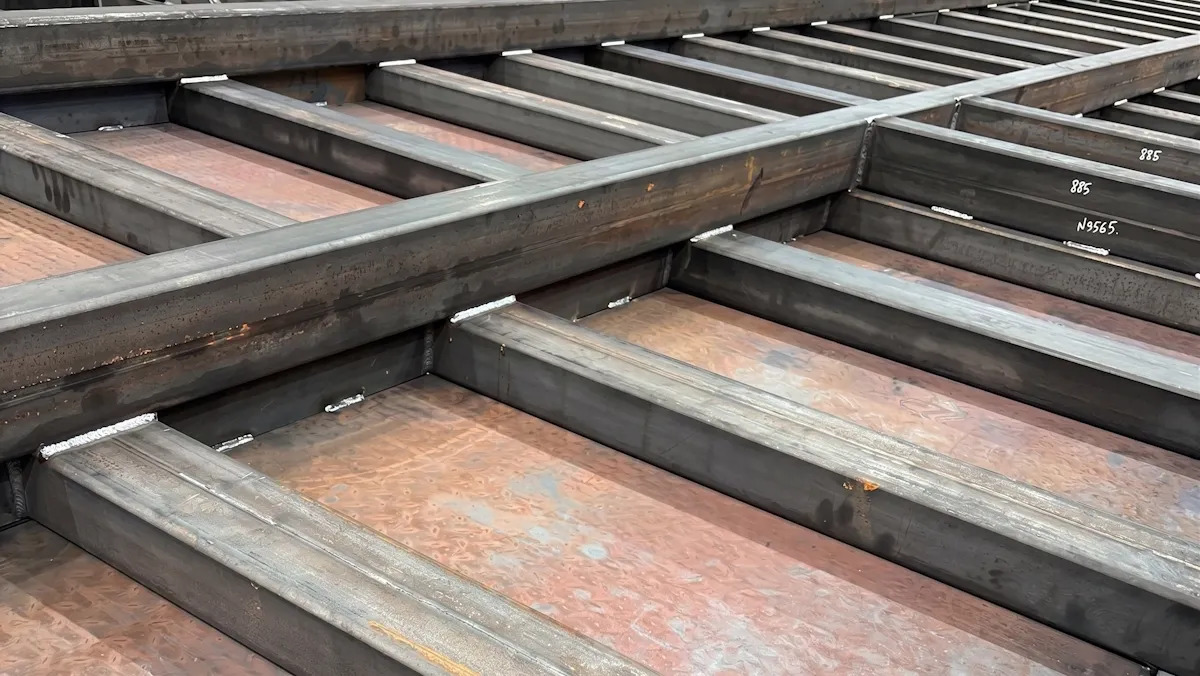

- Двухуровневая рама основания из профильной трубы
Какую задачу решаем
- Снижаем тепловые потери, риск локального промерзания конструкций и неравномерного распределения температуры внутри ККС
Практический результат
- Поддержание расчётных условий (до -40°C при У1, до -60°C при УХЛ1)
- Меньшая нагрузка на систему отопления
- Ниже риск холодного пуска и остановок

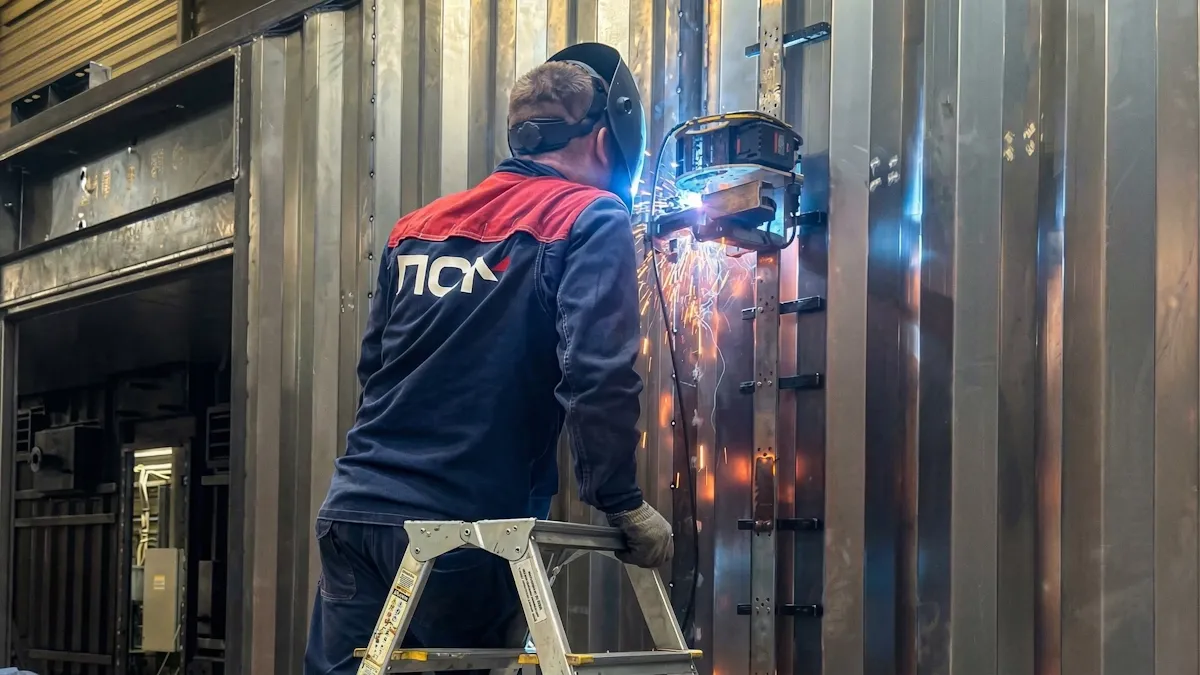

Как реализуем технически
- Технология MIG/MAG
- Полуавтоматическая сварка и применение сварочной каретки
- Визуально-измерительный контроль (ВИК)
- Аттестованные специалисты
Какую задачу решаем
- Снижаем вероятность непроваров, пористости, нарушения геометрии и герметичности соединений.
Практический результат
- Контролируемое качество сварных соединений
- Прочность и герметичность конструкций
- Снижение количества дефектов и доработок на объекте

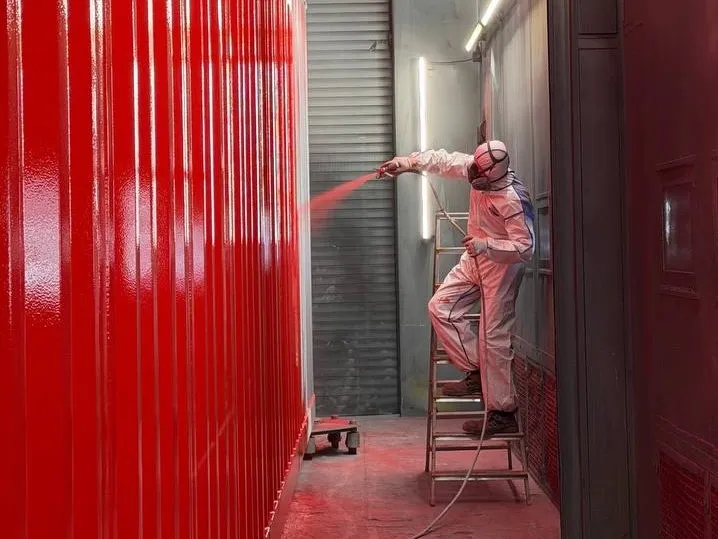

Как реализуем технически
- Дробеструйная подготовка металла
- Базово многослойное нормируемое промышленное ЛКП 6 класса по ГОСТ (опционально 5 класс)
- Подбор составов и расчёт толщины ЛКП по проекту
Какую задачу решаем
- Комплекс мер защищает от преждевременной коррозии металлоконструкций при постоянном воздействии осадков, ветра, перепадов температуры и влажности
Практический результат
- Длительная эксплуатация ККС в условиях коррозионно-активной внешней среды в сложном климате
- Сохранение защитных свойств и визуальной эстетики конструкции, снижение затрат на восстановление покрытия
Как реализуем технически
- Производство на заводе металлообработки ПСМ Мастер
- Контроль всех ключевых технологических операций и приёмка готового ККС отделом качества ПСМ
Какую задачу решаем
- Выполняем сборку и испытания на заводе, чтобы выявить дефекты до отгрузки и сократить объём доработок на площадке
Практический результат
- Минимум монтажных рисков, задержек и случайных решений на объекте
- Меньше операций на площадке, где стоимость и сложность работ обычно выше, а условия контроля хуже, чем на заводе
-
Конструкция
-
Инженерные системы
-
Исполнение и логистика
| Каркас | Цельносварной, усиленный, из стали 09Г2С |
| Стены | Наружный профлист, утепление толщиной 100 мм, внутренние сэндвич-панели |
| Пол | Утеплённый металлический пол, рифлёный стальной настил (чечевица), герметичная ванна для локализации проливов, технологические приямки и датчики протечек (расположение и количество по проекту) |
| Крыша | Двухскатная с углом наклона 2°, подготовленная под размещение внешнего оборудования, его безопасное и эргономичное обслуживание |

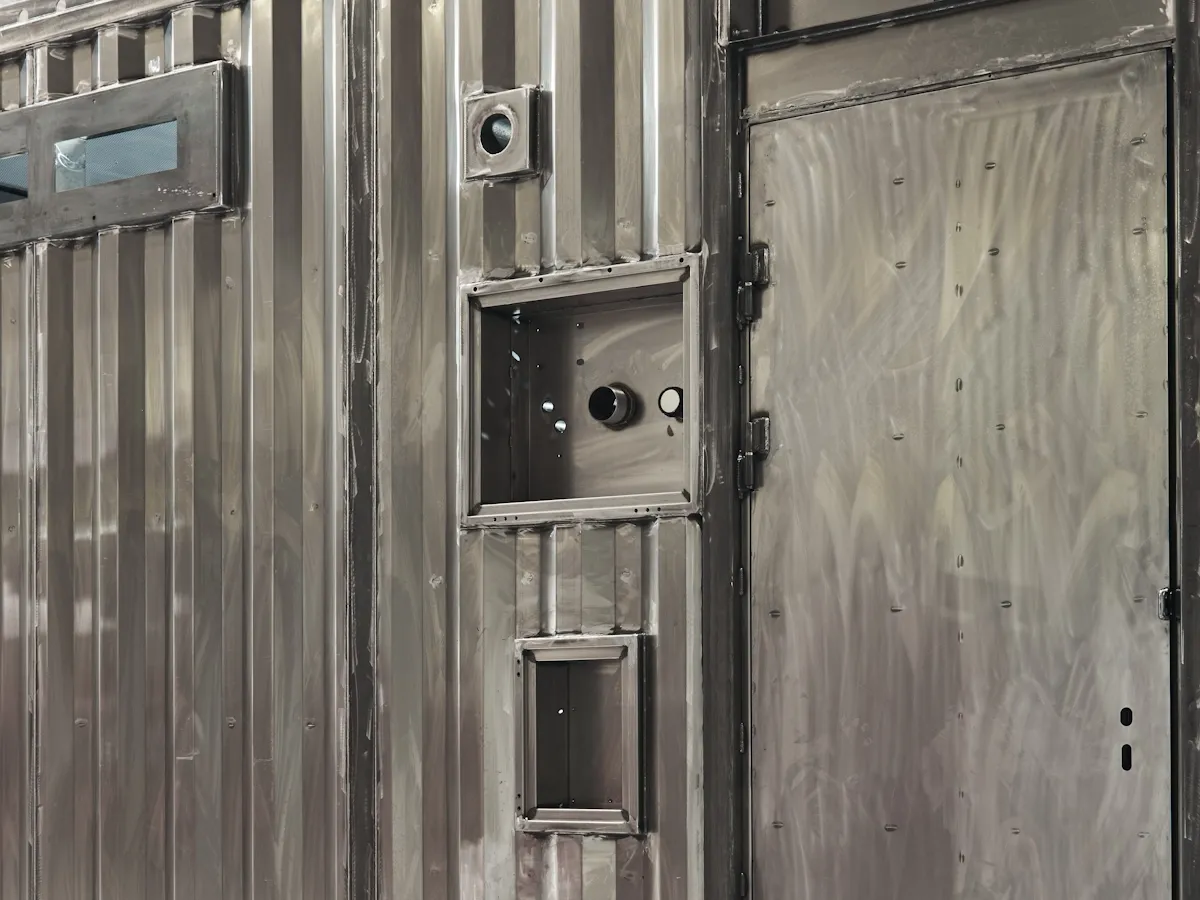

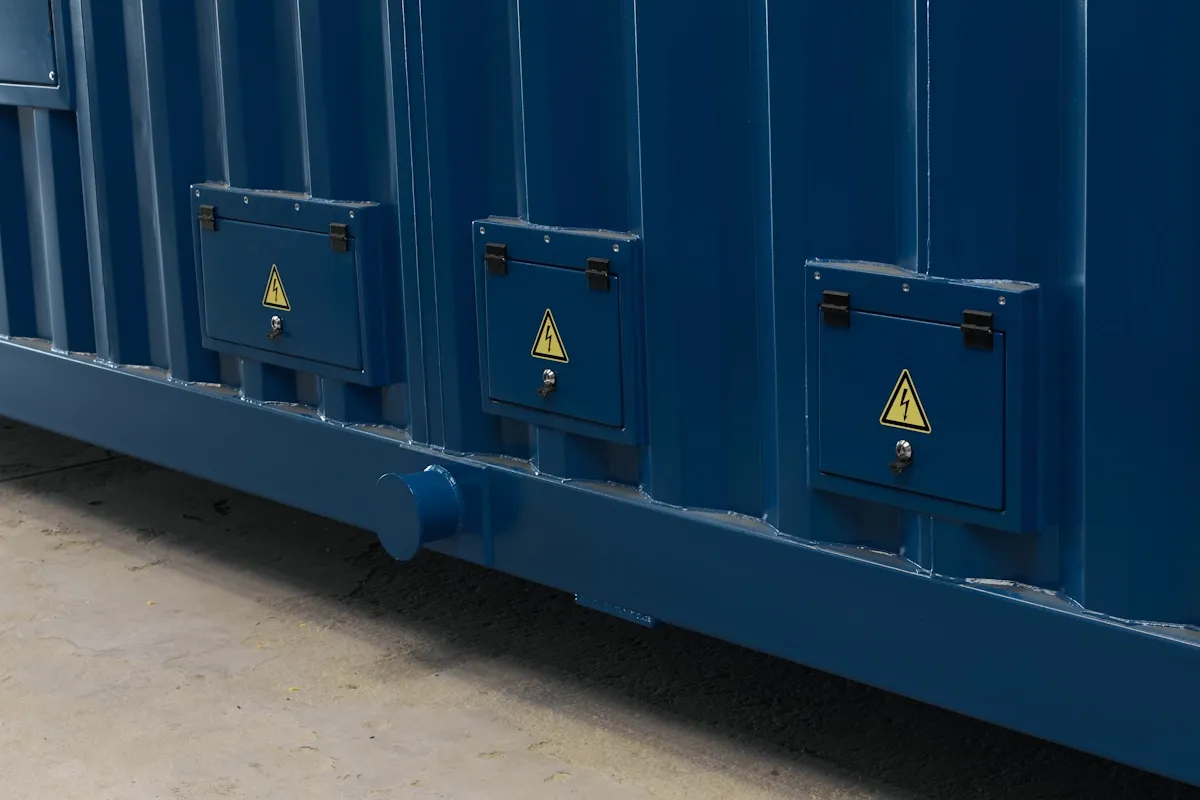

| Технологические ниши | Не выступают за габариты контейнера, оснащены складными козырьками. Защищают наружные навесные элементы во время транспортировки и эксплуатации |
| Вентиляция | Приточно-вытяжная, клапаны с электроприводом и электрообогревом |
| Отопление | Электрические конвекторы с автоматической регулировкой температуры внутри контейнера |
| Освещение | Основное 230 В, аварийное 24 В |
| Пожарная система | На базе устройства «БОЛИД». Аэрозольное пожаротушение |
| Кабельные проходки | Герметичные, пожаробезопасные сертифицированные узлы прохода модульной конструкции защищают оборудование от влаги и пыли |
| Заземление | Болтовое присоединение каркаса и внутреннего контура заземления к заземляющему устройству минимум в двух точках |
| Климатическое исполнение | У1 по ГОСТ 15150-69, эксплуатация при -40...+40 °C |
| Сейсмическое исполнение | До 9 баллов MSK-64 по требованию проекта |
| Окраска | 6 класс по ГОСТ 35094-2024 |
| Мастер-ключ | В рамках одного контейнера |
| Транспортировка | Приспособления для безопасной строповки и такелажа |
-
Климат и экология
-
Конструктивные элементы
-
Системы безопасности
-
Защита и окраска
УХЛ1 до -60 °C, утепление толщиной 150 мм
- Эксплуатация в северных и арктических районах. По климатическим данным объекта и теплотехническому расчёту.
Дополнительное шумоглушение
- Повышенные требования к уровню шума на площадке
Лестницы, ограждения крыши и точки страховки
- При обслуживании оборудования на крыше
Разделение на два отсека и более
- Эксплуатационные, пожарные, сервисные требования. Разграничение прав доступа персонала.
Площадки обслуживания по периметру контейнера
- При монтаже на свайный фундамент
Съёмная крыша
- Необходимость демонтажа крупного оборудования без разборки стен ККС
Каркас контейнера с дополнительным усилением
- При размещении станций в два яруса в ограниченной площади строительства
Газовое пожаротушение
- Специальные требования к объекту, помещению, оборудованию
Охранная сигнализация и видеонаблюдение
- Объекты с повышенным контролем доступа
Пожарная система на базе устройства «Рубеж», «Рубеж Global» и др.
- По требованиям заказчика
Окраска для категории коррозионной активности не ниже С4, с подготовкой поверхности дробеструйной обработкой до степени Sa 2.5 и покрытием 5 класса по ГОСТ 35094-2024
- Повышенные требования к однородности и качеству внешнего вида поверхности. По требованию заказчика и условиям среды эксплуатации.
Молниезащита (молниеприёмники или молниеприемная сетка)
- По требованиям проекта и условиям площадки
