Дизельная насосная установка ДНУ-480/30

ДНУ-480/30
Как подобрать насосную установку

Опишите задачу в опросном листе. Мы предложим оптимальный по цене вариант

Заполнить опросный лист

8-800-500-08-12 (доб. 1100)

Двигатель
По специальному заказу возможна установка двигателя Doosan, Volvo Penta

ММЗ
Насос
Фланцевый
Тип жидкости
Чистая вода
Подача
Расход перекачиваемой жидкости (производительность)
300-660 м3
Напор
Повышение давления насосом
14-35 м
Диаметры всасывающего/напорного фланца
200 мм / 200 мм
Узнать цену
После заполнения формы мы свяжемся с вами для уточнения комплектации
Как подобрать насосную установку
Для оформления заявки и для расчета стоимости предлагаем заполнить опросный лист. Укажите ваши контактные данные, чтобы специалист ПСМ смог связаться для уточнения всех технических деталей.

Дизельные насосные установки ДНУ-480/30 перекачивают воду и другие жидкости, имеющие сходные с водой свойства по вязкости и химической активности.

Базовая комплектация: дизельный двигатель ММЗ и центробежный насос производства Rovatti (Италия), смонтированные на общей рама-баке.

Дополнительно:

  • Заменим отечественный двигатель на импортный: Doosan, Volvo Penta
  • Поставим дополнительное оборудование: от подогревателей до автоматизированной системы управления
  • Укомплектуем напорными и всасывающими магистралями, арматурой
  • Установим навес, капот или контейнер, шасси или лыжи
Собираются на базе фланцевых насосов производства Rovatti

Применяются:

  • В сельском хозяйстве для орошения
  • В горном деле и промышленности для подачи чистой воды
  • В строительстве для наполнения емкостей
  • В пожаротушении для подвода воды

ДНУ с фланцевыми насосами - самый оптимальный по стоимости вариант для перекачивания чистой воды средней мощности

Двигатель
Модель двигателя ММЗ Д-245
Array
Тип 4LTI
4-цилиндровый рядный с турбонаддувом и охлаждением наддувочного воздуха
Диаметр цилиндра, мм 110
Ход поршня, мм 125
Рабочий объем, л 4.75
Степень сжатия 15.1:1
Насос
Модель насоса серия ROVATTI (Италия)
Рабочая точка 480 м3/ч, 30 м
Эксплуатац. частота вращ., об/мин 1800
Характеристики перекачиваемой среды:
Тип жидкости - чистая вода
Максимальный размер твердых включений - 0,2 мм
Максимальное содержание твердых примесей- 40 г/м3
Максимальная температура перекачиваемой жидкости - 90°C
Максимальная плотность - 1000 кг/м3
Приборы для контроля работы насоса Манометр, мановакуумметр

Система заполнения насоса - ручной вакуумный насос

При наличии системы заполнения насоса на напорную магистраль должна быть установлена запорная арматура

Система управления

Ручное управление

Система управления, запуска и останова с аналоговыми приборами, кнопками и индикаторами

На приборной панели располагаются:

  1. тахометр
  2. кнопка аварийного останова
  3. счётчик моточасов
  4. кнопка пуск, стоп для запуска и останова ДНУ
  5. индикатор повышенной температуры ОЖ
  6. индикатор низкого давления масла
  7. индикатор отсутствия заряда АКБ
  8. индикатор питания (24 В)

Автоматическое управление

Система управления на базе контроллера Deif. Применяется:

  • Для автоматизации работы агрегата: запуск и настройка работы без участия оператора, поддержка двигателя в состоянии “горячего резерва”
  • Для контроля работы агрегатов на базе двигателей с электронной системой управления
  • Для организации внешнего мониторинга

Функции автоматической системы управления:

  • Запуск и останов двигателя
  • Управление агрегатом по программе, установленной в контроллере.
  • Аварийно-предупредительная сигнализация и аварийная защита
  • Сбор параметров работы дизельного двигателя и насоса от датчиков (сигнальной температуры охлаждающей жидкости, аварийного давления масла, засора воздушного фильтра, частоты вращения, давления на входе и выходе, датчика сухого хода и др., набор зависит от марки двигателя и установленных опций)
  • Вывод параметров работы на панель оператора

Аварийно-предупредительная сигнализация и аварийная защита (САПСиЗ)

  • Оповещает об авариях - включает звуковую и световую индикацию (например, при низком давлении в системе смазки двигателя, критической температуре охлаждающей жидкости, при отсутствии зарядки АКБ от генератора)
  • Осуществляет остановку агрегата при возникновении аварийной ситуации (например, при низком давления масла в системе смазки двигателя, при превышении допустимых значений рабочих оборотов)

Условия, при которых сработает САПСиЗ, устанавливаются индивидуально в зависимости от выбранной системы управления (ручное или автоматическое управление), модели двигателя, наличия опций

Исполнение

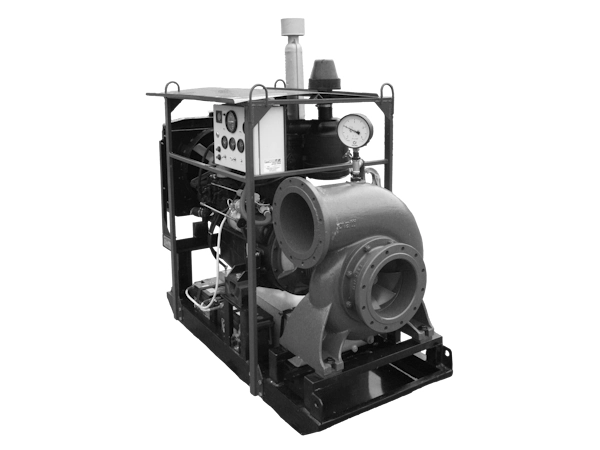

Базовое исполнение Открытое исполнение с навесом для защиты двигателя от осадков, рама-бак с антивибрационными опорами
Габаритные размеры (Д х Ш х В), мм 2120х1150х1320
Масса, кг 1030

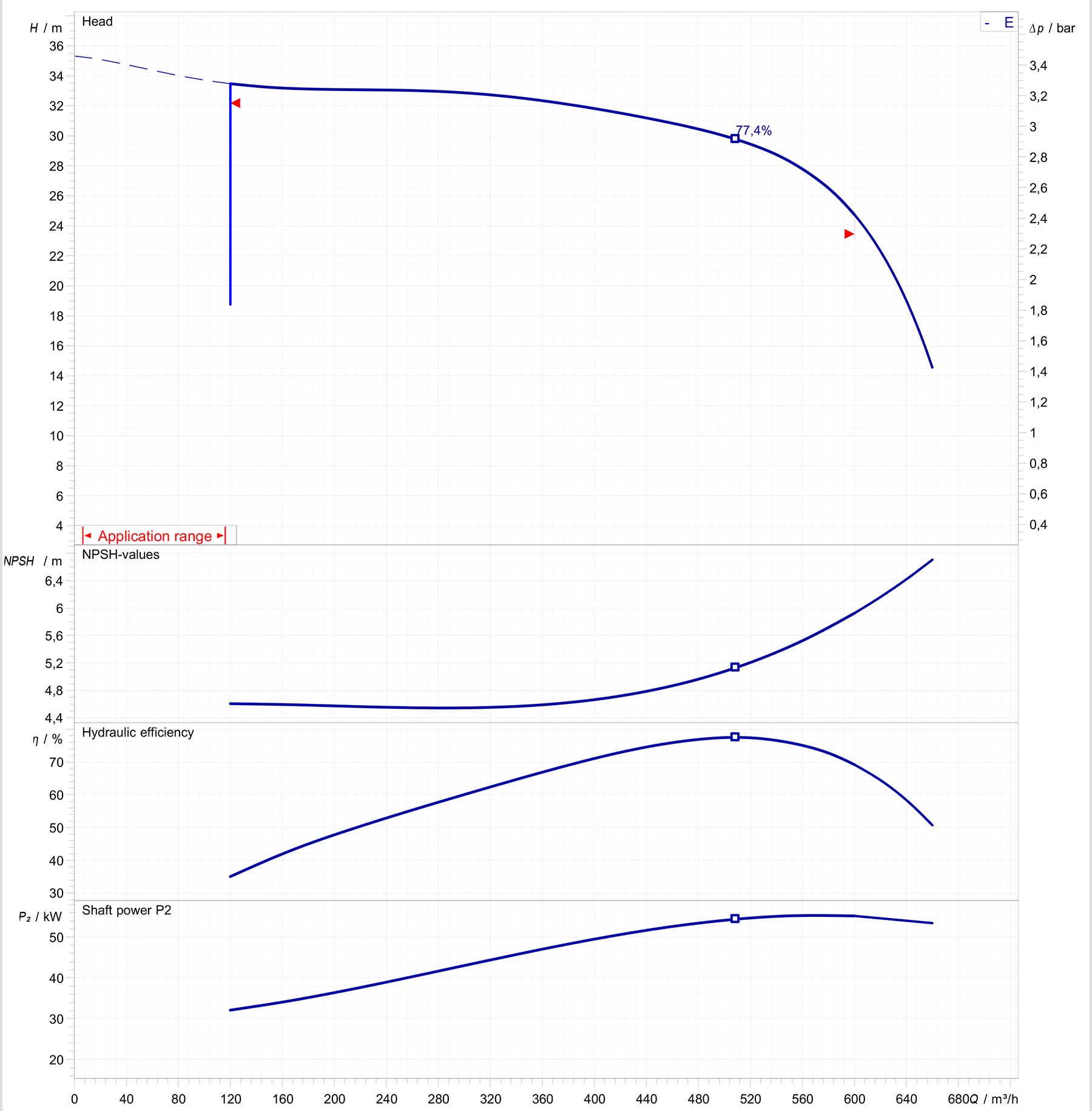

Контрольные точки
Частота вращения насоса, об/мин 1800
Подача, м³/ч 300 420 480 540 660
Напор, м 32.7 31.7 30.5 28.4 14.5
Потребляемая мощность, кВт 43,1 50,4 53 55,2 53
Кавитационный запас, м (NPSH) 4.5 4.7 4.9 5.4 6.8
Максимальная высота всасывания, м 5.5 5.3 5.1 4.6 3.2

Скачать кривую характеристик насоса

Топливная система
Топливный бак, л 160
Расчетный расход топлива в рабочей точке, л/ч 16.1
Время автономной работы в рабочей точке 9.9 ч
Топливные фильтры
- грубой очистки Отстойник
- тонкой очистки Неразборного типа
Система топливоподачи ТНВД с механическим регулятором
Топливный бак оборудован индикатором уровня топлива
Масляная система
Объем системы смазки, л 12
Тип масла Класс по API: CF-4, CG-4, CH-4, CI-4
Класс по ASEA: E3-96, 4-99, 5-02. Вязкость SAE 15W-40 (летом), SAE 5W-40 (зимой)
Система охлаждения масла с масляным радиатором
Система воздухозабора
Воздушный фильтр Комбинированный: моноциклон (предварительная ступень очистки воздуха) и воздухоочиститель с масляным пылеуловителем и мокрым капроновым трёхсекционным фильтрующем элементом
Система газовыхлопа
Диаметры всасывающего/напорного фланца 200 мм / 200 мм
Тип глушителя Промышленный
Система охлаждения
Объем системы охлаждения, л 14
Тип охлаждающей жидкости Низкозамерзающая «ТС-40» (до-40ºС), «ТС-65» (до-65ºС)
Радиатор жидкостный
Система электрооборудования
Зарядный генератор переменного тока номинальной мощностью 1,0 кВт, номинальным напряжением 14 В или 28 В
Пусковое устройство стартер номинальным напряжением 12 В
Аккумуляторные батареи 90 А.ч
Напряжение в системе электрооборудования 24 В
! Примечание

Технические параметры и характеристики насоса даны при следующих условиях:

  • температура воды 20 оС
  • атмосферное давление 1 Бар
  • плотность 1000 кг/м3
Отклонение напора при эксплуатации до минус 10%.

Консольные насосные установки ПСМ

Насосное оборудование Россия Россия
Комплектация системы для полива
Насосное оборудование Россия Россия
Подача воды в оросительную систему
Насосное оборудование Россия Россия
Подача воды в систему полива трассы во время проведения Танкового биатлона – 2018
Насосное оборудование Россия Россия
Подача воды в систему капельного орошения
Насосное оборудование Киргизия Киргизия
Подача воды в систему капельного орошения
Насосное оборудование Россия Россия
Подача воды в капельную систему орошения виноградников
Насосное оборудование Россия Россия
В составе системы капельного орошения
Насосное оборудование Россия Россия
Подача воды в дождевальные машины барабанного типа
Насосное оборудование Россия Россия
В составе системы капельного орошения питомника площадью 90 Га
Насосное оборудование Россия Россия
Для полива угодий свеклы, картофеля, тыквы, клевера, гороха, бобов, ячменя и овса
Насосное оборудование Казахстан Казахстан
Для подачи воды в системы полива городских зеленых насаждений
Насосное оборудование Россия Россия
Для откачки грунтовых вод на крупнейшем угледобывающем предприятии Бурятии
Насосное оборудование Россия Россия
Для аварийной откачки воды во время паводков
Насосное оборудование Россия Россия
Резервная система подачи воды для охлаждения реакторов
Насосное оборудование Россия Россия
Станции для откачки воды при строительстве газопровода
Насосное оборудование Россия Россия
Насосные установки для АЦ-32

Все проекты ПСМ →

Опции двигателя
Предпусковой жидкостный подогреватель
Электрический подогреватель охлаждающей жидкости
Опции топливной системы
Система автоматической дозаправки топливом
Система учета расхода топлива
Опции насоса

Система заполнения насоса - ручной вакуумный насос

При наличии системы заполнения насоса на напорную магистраль должна быть установлена запорная арматура

Опции системы управления

Опции системы управления на базе контроллера Deif:

  • Дублирующие аналоговые приборы
  • Система дистанционного мониторинга и управления
  • Контроль за автоматической дозаправкой топлива из внешнего источника в рабочий бак (при наличии такого оборудования)
  • Набор дополнительных бинарных входов и реле, управляемых контроллером, для решения задач пользователя
  • Замена базового контроллера на контроллер другой марки
  • Функция параллельной работой
Система газовыхлопа
Искрогаситель для обеспечения пожаробезопасности
Погодозащитный капот Погодозащитный капот

Капот обеспечивает защиту от осадков, механических повреждений, сохраняют оборудование от доступа посторонних лиц.

Возможно изготовление капота для двигателя или для всей установки.

Контейнер «Север» Контейнер «Север»

Контейнеры «Север» из утепленных сэндвич-панелей позволяют эксплуатировать оборудование при температуре воздуха от -40°С до +40°С.

Возможно оснащение контейнера внутренними системами (освещения, вентиляции, отопления, пожаротушения, охраны)

Защита от осадков Защита от шума Защита от холода Пожарная безопасность Защита от взлома Удобный сервис Собственное производство Сертификат ТС
Контейнер «Север-М» Контейнер «Север-М»

Контейнеры «Север-М» на базе морских контейнеров позволяют эксплуатировать оборудование при температуре воздуха от -40°С до +40°С. Максимально-антивандальный вариант - имеет IV класс устойчивости к взлому.

Возможно оснащение контейнера внутренними системами (освещения, вентиляции, отопления, пожаротушения, охраны)

Защита от осадков Защита от шума Защита от холода Пожарная безопасность Защита от взлома Удобный сервис Собственное производство Сертификат ТС
Контейнер цельнометаллический Контейнер цельнометаллический

Цельносварной контейнер с утеплением

Контейнеры выпускаются стандартных типоразмеров и увеличенных габаритов. Имеют максимальную степень теплоизолированности и высокую прочность, соответствуют строгим требованиям по теплотехнике и пожарной безопасности.

Возможно оснащение контейнера внутренними системами (освещения, вентиляции, отопления, пожаротушения, охраны)

Защита от осадков Защита от шума Защита от холода Пожарная безопасность Защита от взлома Удобный сервис Собственное производство Сертификат ТС

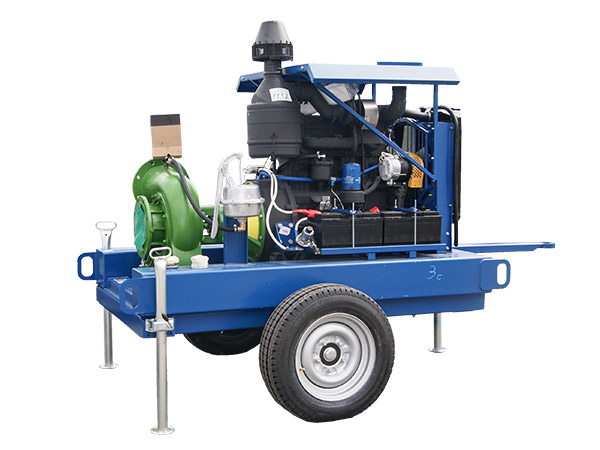

Варианты передвижного исполнения

Передвижное исполнение позволяет оперативно перемещать оборудование на место эксплуатации, не требует подготовки площадки и монтажа перед началом работы.

Чаще всего перемещение агрегатов требуется для аварийных работ, в горном деле, в строительных компаниях, в нефтегазовой отрасли и сельском хозяйстве.

Возможна установка

  • На прицепы автомобильные (с ПТС) и тракторные (с ПСМ)
  • На сани, полозья

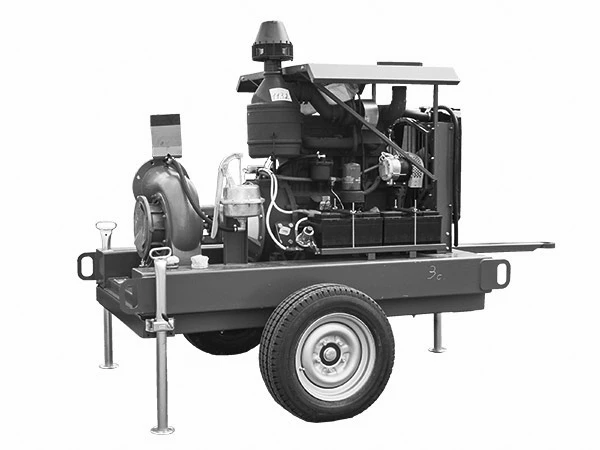

Насосная установка на прицепе в шумозащитном кожухе ДНУ на полозьях в капоте Насосные установки на прицеп-тележках Насосная установка в контейнере на полозьях Насосная установка на санях Насосная установка на полозьях

Гарантия

Гарантийный срок – 18 месяцев с момента отгрузки или 12 месяцев с момента ввода в эксплуатацию или 2000 моточасов в зависимости от того, что наступит раньше.

Услуги

ПСМ предоставляет полный комплекс сервисных услуг по сопровождению оборудования:

Соответствие стандартам

Дизель-насосные установки ПСМ соответствуют техническому регламенту таможенного союза: ТР ТС 010/2011 «О безопасности машин и оборудования» и стандартам ISO 9001:2015.

Климатическое исполнение насосного агрегата - УХЛ ГОСТ 15150-69 с температурой окружающей среды от минус 10°С до плюс 40°С.

Условное обозначение
