Как выбрать дизельную мотопомпу?
Эта статья поможет вам точно определить, какая насосная установка вам нужна, какие опции будут полезны, а за какие лучше не переплачивать.
Что будет перекачивать мотопомпа?
По типу перекачиваемой жидкости можно разделить все мотопомпы на две группы. ДНУ для перекачки жидкостей со специфическими свойствами (нефтепродукты, химически-агрессивные среды, пена и т.д.) и ДНУ для перекачки воды. Но учитывайте, что качество воды сильно отличается в разных ситуациях.
- Сельхозпроизводители
- Строительные компании
- Горнодобывающие компании
- Коммунальные службы
Используют мотопомпы для подачи воды в оросительную систему из пруда или реки. Это чистая или слегка загрязненная вода, которую перекачает почти любой агрегат.
В других случаях в хозяйствах требуется мотопомпа для внесения жидкого навоза: нужен насос, который переварит грязную воду с примесями.
Перед началом работ удаляют воду из грунта. Для открытого водоотлива (осушение котлованов, траншей) на строительных объектах используются насосные агрегаты для перекачивания грязной воды, производительность которых может достигать 10 000 м3/ч.
Откачивают воду из шахт, рудников, карьеров, используют насос для перекачки гидросмеси.
От соотношения жидкой фазы к твердой зависит подойдет ли им обычный центробежный насос с заборным устройством или нужен насос, способный перекачивать воду с крупными включениями (грунтовые, углесосы и подобные им агрегаты).
Устраняют последствия затоплений, откачивают горячую воду или канализационные стоки.
Для каждого случая нужен специализированный насос
Подбор насоса в зависимости от типа жидкости
| Тип насоcа | Чистая и слегка загрязненная вода | Грязная вода, с твердыми частицами | Пульпа, гидросмеси | Горячая | Пена | Нефтепродукты | ||
|---|---|---|---|---|---|---|---|---|
|
Фланцевый |
Подача 36 — 1020 м3/ч |
|
||||||
|
Напор 8 — 177 м |
||||||||
|
Д (ВД) |
Подача 140 — 12 500 м3/ч |
|
||||||
|
Напор 11 — 132 м |
||||||||
|
ЦНС, ЦНСг,ЦНСн |
Подача 13 — 600 м3/ч |
|
|
|
||||
|
Напор 70 —600 м |
||||||||
|
Грунтовый |
Подача 350 — 1600 м3/ч |
|
|
|
||||
|
Напор 25 — 67 м |
||||||||
|
Strong |
Подача 22 — 1400 м3/ч |
|
|
|
Посмотреть в каталоге ПСМ | |||
|
Напор 5 — 50 м |
||||||||
|
Super Strong (Pioneer Pump, Cornell) |
Подача 90 — 10 000 м3/ч |
|
|
|
||||
|
Напор 5 -170 |
||||||||
|
ЦН |
|
|
||||||
|
1СЦН |
|
|
||||||
|
НЦПН |
|
|
||||||
|
Углесосы |
|
|
В каталоге сайта не представлены, возможен индивидуальный расчет | |||||
Как определить рабочие точки насоса?
Для расчета нужны данные:
- Какое расстояние от точки забора до агрегата и от агрегата до точки выброса? Есть перепад по высоте на протяженности магистрали? Характеристики трубопровода: диаметр и материал.
- Какая глубина забора (от места забора до зеркала воды) и высота подъема (от зеркала воды до точки выброса) в метрах.
- Какое давление необходимо в точке выброса (в атм.)?
- Какая нужна производительность, от этого зависит как быстро будет перекачиваться вода (м3 в час)?

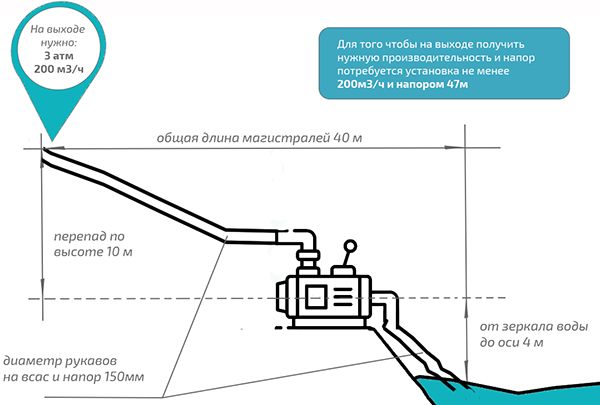

Пример:
Мотопомпа стоит на краю карьера. От точки забора до насоса — 4 метра. Шланги диаметром 150 мм, их общая длина – 40 м. Высота подъема 10 метров. На точке выброса нужно давление в 3 атм. (1 атм.=10 метров). Перекачивать необходимо до 200 м3 в час.
Итог: При таких данных потери составят 17 м
Значит потребуется установка производительностью 200 м3/час и напором 47 м
Например, ДНУ 200/90
Учтите, что это очень примитивный подсчет, который не учитывает потери и препятствия. Точнее рабочие точки рассчитают по запросу специалисты ПСМ. Запросить расчет
Какие дополнительные опции нужны?
1. Система заполнения насоса
Если насос самовсасывающий (с режимом «сухой ход»), например, серия Super Strong в каталоге ПСМ, то дополнительные опции для заполнения насоса перед запуском не нужны. Для других моделей насосов есть варианты:
|
Без системы заполнения |
Ручной мембранный насос |
Газоструйный вакуумный аппарат |
|
Самый бюджетный вариант. Подходит для небольшой мотопомпы, которую перед запуском заполняют водой вручную. |
Позволяет закачать воду в улитку насоса. Фланцевые модели ДНУ в базовой комплектации оборудованы этим устройством. |
Подходит для любого типа ДНУ |
2. Система управления
|
Ручная, с аналоговыми приборами |
Электронная, на базе контроллера |
|
Простой и бюджетный вариант на аналоговых приборах. Агрегатом управляет оператор. На пульте управления есть рычаги включения/выключения, кнопка аварийного останова, тахометр и панель индикации для предупреждения о неполадках. |
Электронная система управления позволяет управлять ДНУ без участия оператора. Программы на базе контроллера запускают установку, следят за показателями, предупреждают об отклонениях (установку можно оборудовать системой дистанционного мониторинга). |
3. Дополнительная арматура
|
Заборное устройство с фильтром |
Запорная арматура |
Обратный клапан |
|
Понадобится, чтобы в улитку насоса не попали камни, ил, мусор, рыбы |
Для перекрытия потока используются: задвижка с ручным или автоматическим приводом, ручной или автоматический затвор |
Стабилизирует давление и напор воды, предотвращает обратный поток в трубопроводной системе, организует подачу воды в нужном направлении, сохраняет магистраль постоянно заполненной. |
4. Исполнение ДНУ
Защита от осадков и вандалов
|

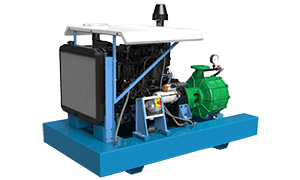

Навес |

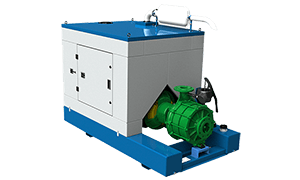

Капот |

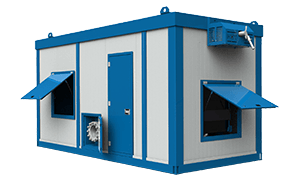

Контейнер |
|
Защищает от осадков, может закрывать всю остановку или только двигатель |
Защищает от осадков и случайных механических повреждений |
Максимальная защита от дождя снега и вандалов. Дополнительно решается вопрос хранения установки в зимних условиях. Есть вариант контейнера из сэндвич-панелей (контейнер «Север») или полностью металлический контейнер. |
Мобильное исполнение
|

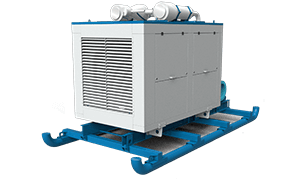

Сани, полозья, волокуши |

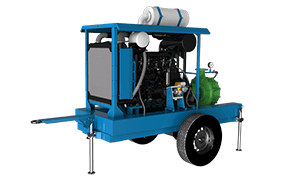

Прицеп (автомобильный или тракторный), тележка |

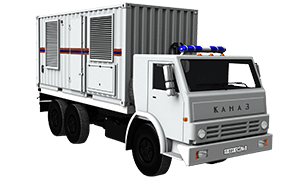

Автомобильное шасси |
|
Бюджетный вариант, который подходит для бездорожья. С помощью техники установку на полозьях легко перемещать по строительной площадке или в условиях пересеченной местности. |
Решает проблему транспортировки ДНУ по дорогам грунтовым дорогам и дорогам общего пользования. На прицеп выдается ПТС/ПСМ (кроме тележки, регистрация которой не требуется). |
Более дорогой вариант, который выбирают если установку нужно часто перевозить на большие расстояния. |

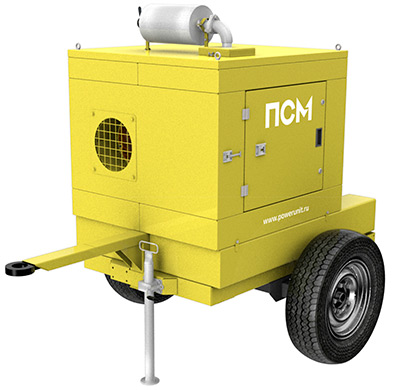

5. Брендирование
При покупке у российского производителя есть возможность выбрать любой цвет для мотопомпы.
