Дизельные насосные станции: устройство, принцип работы, области применения, критерии выбора
Дизельные насосные установки (ДНУ) представляют собой автономные агрегаты, предназначенные для перекачивания жидкостей на объектах с отсутствующей или нестабильной электрической инфраструктурой. ДНУ применяются в критически важных процессах: от водоотлива в горнодобывающей промышленности до обеспечения промышленной пожарной безопасности на объектах нефтегазового сектора. В статье рассмотрим устройство, характеристики и особенности эксплуатации дизельных насосных станций, а также разберем, на что обратить внимание при выборе установки.
Что такое ДНУ и как она устроена
Базовая комплектация дизельной насосной установки включает:
- дизельный двигатель
- насос
- трансмиссию (передающую крутящий момент от двигателя к насосу)
- топливную систему
- систему управления
- контрольно-измерительные приборы (КИП).
Все элементы монтируются на базовой металлической раме. Для эксплуатации вне помещений насосная станция устанавливается в погодозащитный кожух или контейнер.
В расширенной комплектации могут добавляться магистрали, система трубопроводной обвязки, системы заполнения насоса.
Принцип работы дизельной насосной станции основан на преобразовании механической энергии вращения вала двигателя в гидравлическую энергию потока жидкости. Двигатель приводит в движение вал насоса, который передает вращение на рабочее колесо. Жидкость, которая поступает в корпус насоса через всасывающий патрубок, захватывается лопатками и вытесняется в напорный трубопровод. Таким образом, происходит перемещение потока жидкости на нужную высоту.

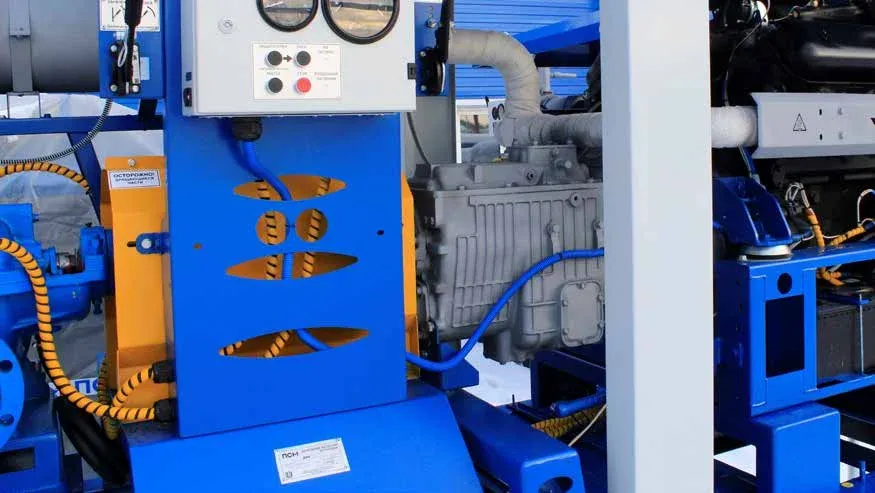

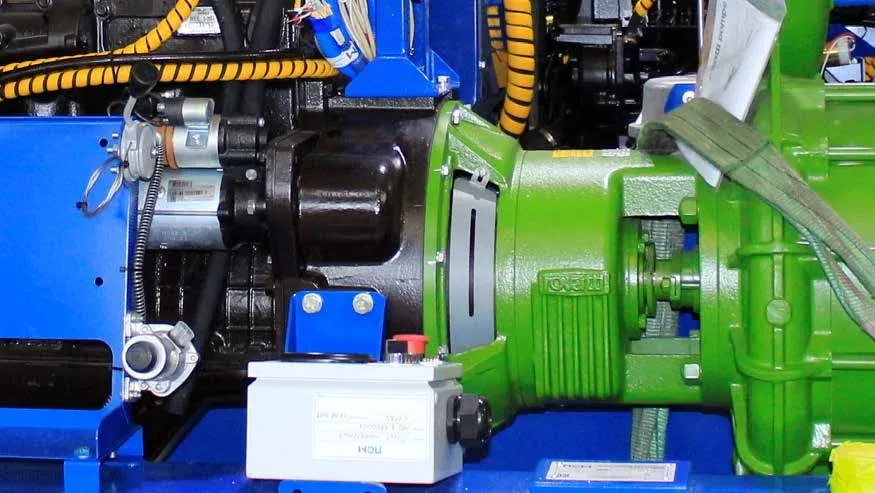

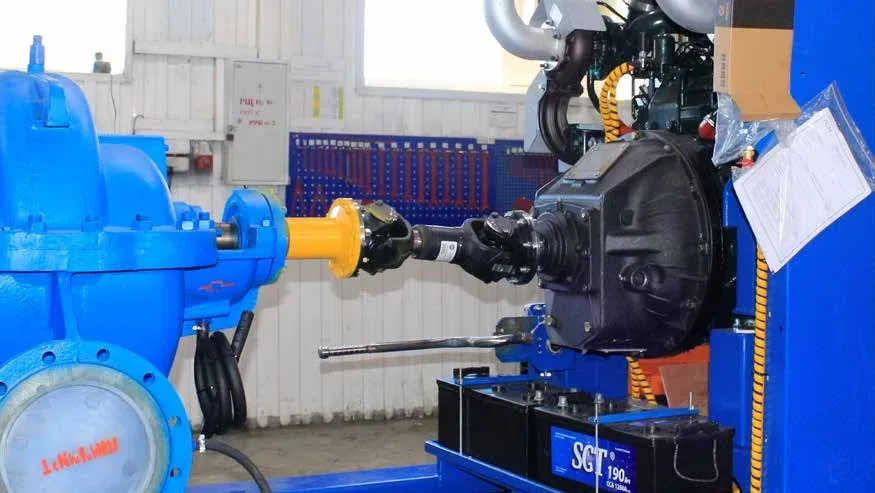

Виды трансмиссий ДНУ
Области применения ДНУ
Разберём подробнее, в каких сферах без дизельной насосной станции не обойтись.
Нефтегазовая отрасль
На нефтяных и газовых промыслах дизельные насосные установки используют для перекачки сырой нефти, транспортировки светлых нефтепродуктов, перекачки пластовой воды, обслуживания резервуарных парков, а также для проведения гидроиспытаний магистральных трубопроводов.
Часто установки работают в экстремальных климатических условиях, поэтому они оснащаются системами предпускового подогрева и размещаются в утепленных блок-контейнерах «Север». В этой сфере к оборудованию предъявляют особые требования: оно должно быть взрывозащищённым, а насосы — приспособленными для работы с углеводородами.

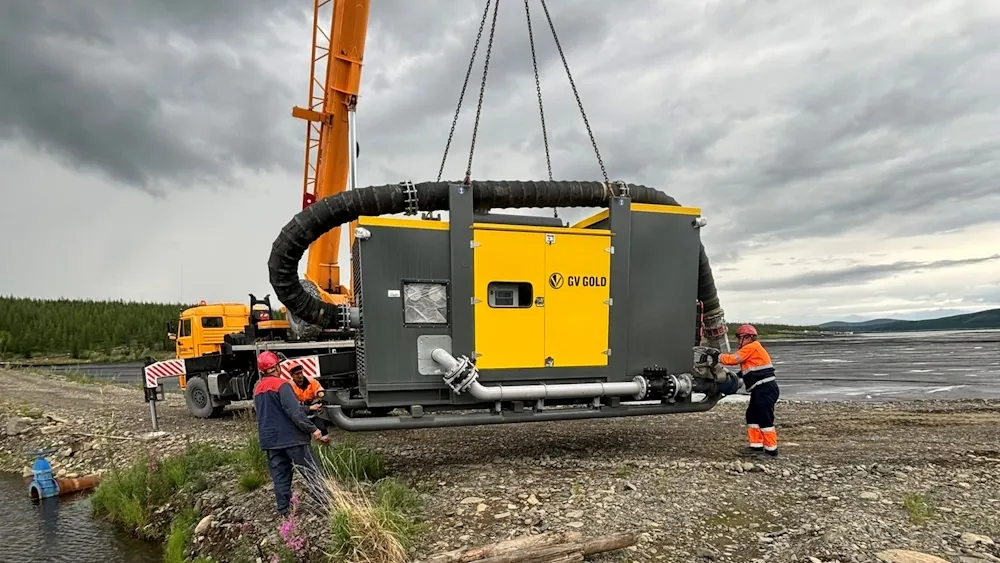

Горнодобывающая промышленность
В карьерах и на открытых горных разработках дизельные насосные станции выполняют критическую задачу по водоотливу, предотвращая затопление рабочих зон грунтовыми и ливневыми водами. Главная сложность здесь — высокая концентрация абразивных частиц (песка, камней, шлама) в перекачиваемой жидкости, что приводит к быстрому износу обычных насосов.
Для работы с абразивной средой применяются износостойкие рабочие колёса и сменные элементы проточной части. В ряде конструкций предусмотрена регулировка зазора между рабочим колесом и изнашиваемыми элементами, которая позволяет компенсировать износ и дольше сохранять рабочие характеристики насоса. Конкретная конструкция рабочего колеса — открытая, полуоткрытая или закрытая — выбирается под состав жидкости, размер твёрдых включений, подачу и напор.

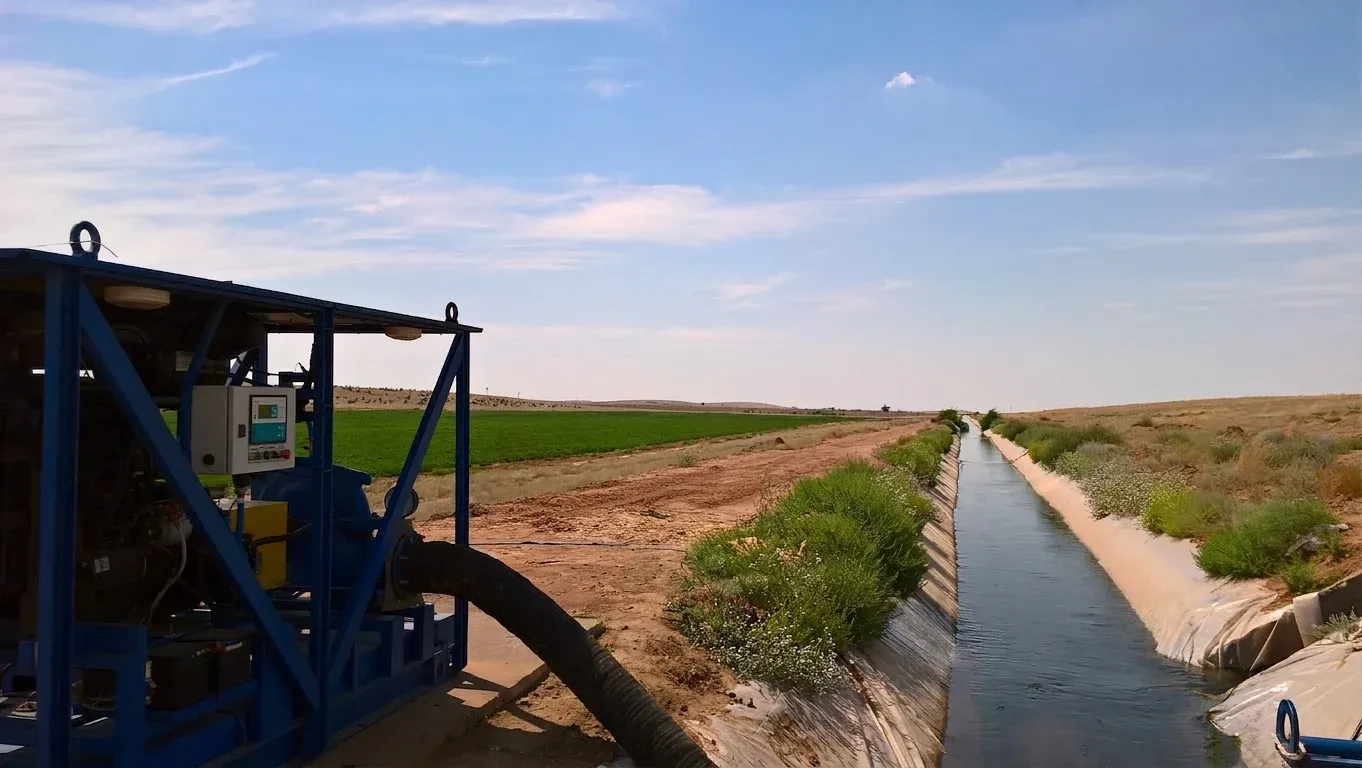

Сельское хозяйство (АПК)
В агропромышленном комплексе ДНУ помогают решать интенсивные, но сезонные задачи:
- полив больших сельскохозяйственных территорий;
- водоснабжение ферм;
- перекачка воды из открытых источников — рек, озёр, прудов.
Мощные установки для орошения площадей в тысячи гектаров часто монтируют на тракторное шасси. Такое оборудование легко перемещать между полями.
ЖКХ, аварийные службы и МЧС
В городской среде ДНУ применяются для оперативной откачки воды при прорывах магистральных трубопроводов или затоплении подвалов и тоннелей. Также дизельные установки активно задействуют:
- при отключении электричества — для организации временного водоснабжения посёлков;
- во время паводков и наводнений — для откачки воды из подвалов, с улиц и территорий.
Пожаротушение
Дизельные насосные установки используются в составе систем пожаротушения:
- как основной насос для подачи воды и пенного раствора на объектах без централизованного энергоснабжения;
- как резервный пожарный насос при отключении электроэнергии на объекте.
Основной нюанс — жесткое соответствие регламентам МЧС и ГОСТ, требующим гарантированного запуска двигателя и выхода насосного агрегата на рабочий режим не менее чем за 1 минуту.
Строительство и водопонижение
При возведении фундаментов, мостовых опор и прокладке коммуникаций ДНУ используются для понижения уровня грунтовых вод. Такие установки должны работать непрерывно неделями, чтобы котлован оставался сухим, что требует высокой надежности всех узлов.
Компактные габариты и автономность позволяют размещать оборудование в условиях строительных площадок.
Алгоритм работы ДНУ
Насосную установку можно запустить двумя способами:

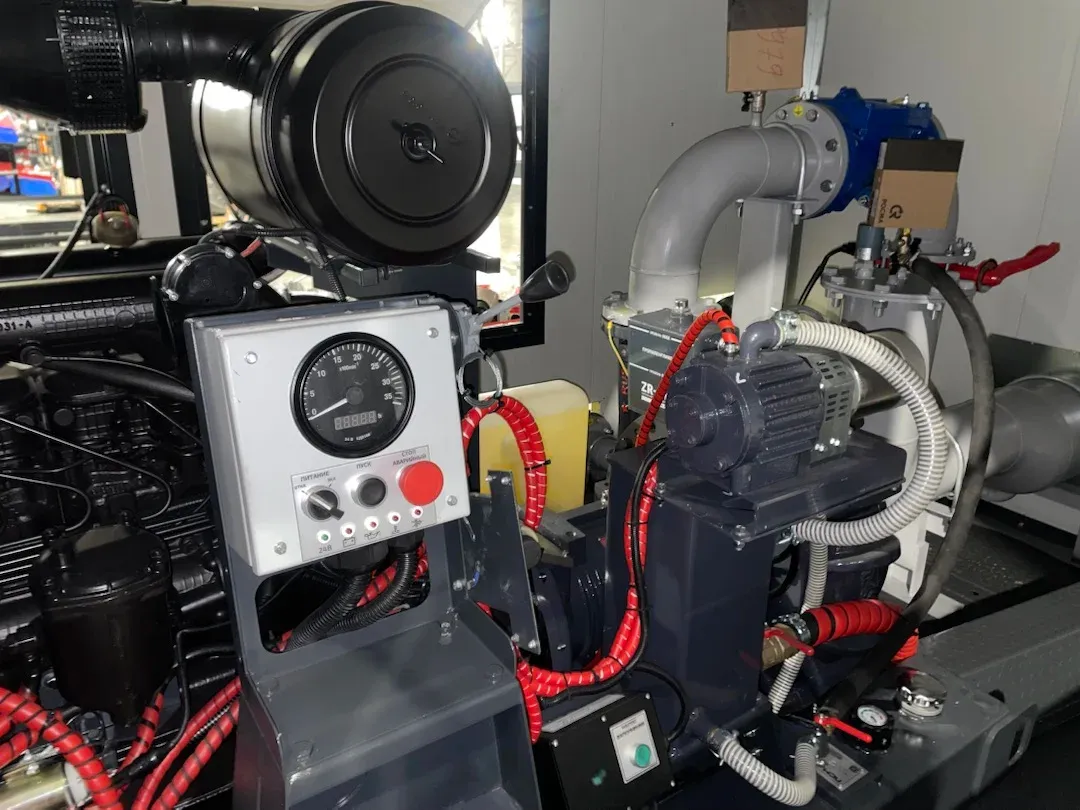

- Ручной запуск: оператор проверяет уровень масла и топлива, после чего запускает двигатель нажатием кнопки на панели. Такой способ идеально подходит для объектов, где оператор постоянно находится рядом с оборудованием.
- Автоматический запуск. В этом режиме установка работает автономно и включается/выключается по установленной в контроллере программе или внешнему сигналу. Например, если датчик «увидел», что резервуар переполнился, или если давление в трубах упало ниже нормы. Также можно настроить запуск по расписанию — в нужные дни и часы.

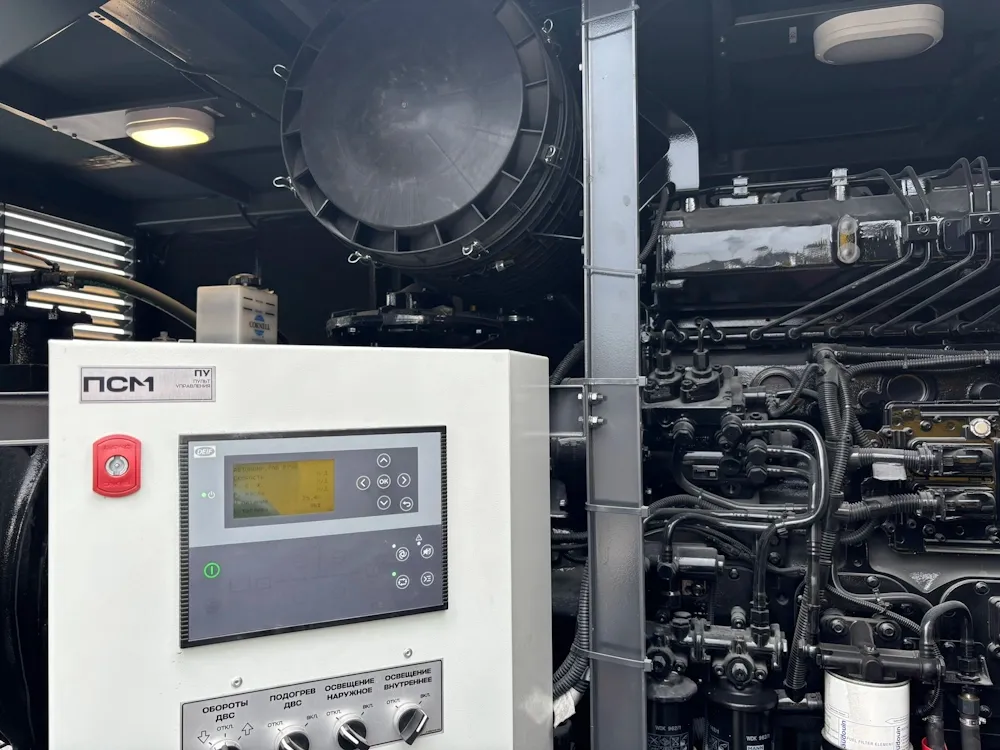

В базовой комплектации управление ручное. Опционально можно установить электронную систему. Доступны и дополнительные опции: дублирующие приборы, контроль автоматической дозаправки, дистанционный мониторинг.
Основные технические характеристики ДНУ
Технические параметры ДНУ определяются несколькими характеристиками:
- расход (Q) — сколько жидкости нужно перекачивать за единицу времени;
- напор (H) — какое давление должен создать насос с учётом высоты подъёма и сопротивления системы;
- свойства перекачиваемой среды — тип жидкости, плотность, вязкость, температура, наличие примесей и твердых включений, химические свойства и т. д.;
- климатические условия на объекте — температура, влажность и пр.
В каталоге ПСМ более 200 моделей дизельных насосных станций. Но если нужно нестандартное решение, нашей инженеры могут разработать станцию под любые потребности и характеристики.
Варианты исполнения дизельных насосных станций
Исполнение установки определяет её возможности ее эксплуатации и устойчивость к внешним факторам.
Открытое
Самый простой вариант: агрегат установлен на раме, без какой‑либо дополнительной защиты. Подходит для закрытых помещений и тёплых регионов, в которых температура окружающей среды держится в диапазоне от 0 °C до +40 °C. Важно помнить, что открытая установка не защищена от осадков. При эксплуатации на улице даже в условиях теплого климата лучше установить ее под навес.
В капоте
Агрегат закрыт специальным металлическим кожухом, который защищает его от осадков. Такое исполнение рассчитано на работу при температурах до 0 °C, поэтому его часто выбирают для установки на открытом воздухе в умеренном климате.

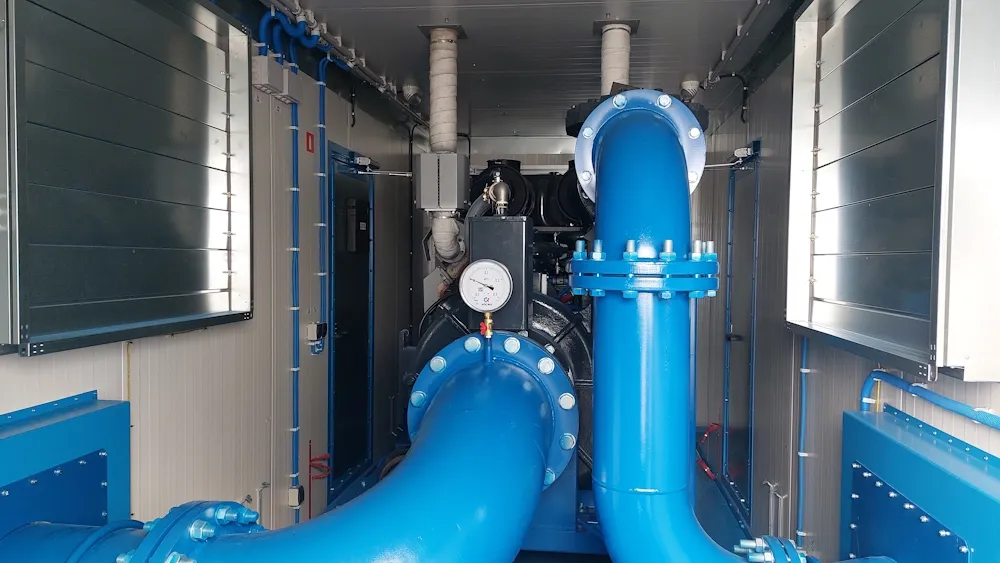

В блок-контейнере
Это уже не просто защита от непогоды, а полноценное автономное решение. Утеплённый модуль включает всё необходимое: системы отопления, освещения, вентиляции, пожаротушения, сигнализацию и антивандальную обшивку. Такая установка может работать при температурах до -40 °C.
Мобильное

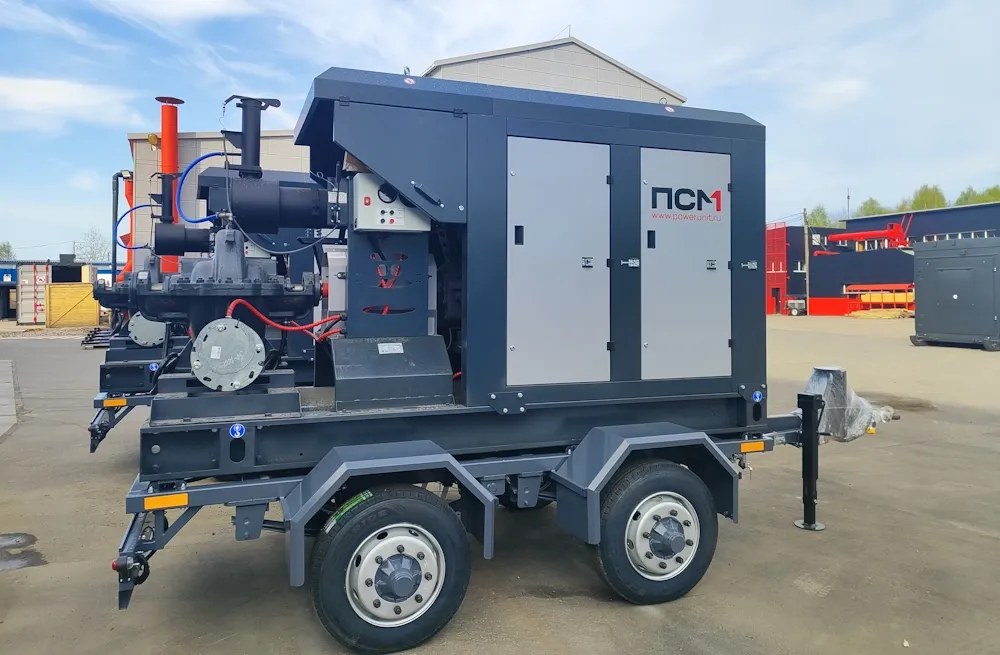

Главное преимущество такого исполнения — скорость перемещения. Установка монтируется на автомобильном или тракторном шасси. Для условий бездорожья можно выбрать вариант на лыжах.
Типы насосов и их характеристики
Чтобы наглядно показать связку «тип насоса — среда — рабочие диапазоны», мы составили таблицу на примере сформированного модельного ряда ПСМ.
| Тип насоса | Перекачиваемая жидкость | Подача, м3/ч | Напор, м |
|---|---|---|---|
| Д (ВД) | Чистая вода | 140–5000 | 11–132 |
| ЦНС | Чистая вода | 40–600 | 99–390 |
| 1СЦН | Светлые нефтепродукты | 75–90 | 70–80 |
| НЦПН | Пенообразующий состав, чистая вода | 144–360 | 83–114 |
| Грунтовый | Гравийно-песчаные смеси, грязная вода | 350–3800 | 20–72 |
| Шламовый | Грязная вода, шламы | 230–560 | 33–72 |
Если параметры среды, подача и напор не подходят под стандартные решения, ПСМ собирает насосную установку специально под задачи заказчика.
Как выбрать дизельную насосную станцию: коротко о критериях подбора и типичных ошибках
Чтобы насосная установка прослужила весь заявленный срок и эффективно выполняла свои задачи, важно правильно ее подобрать по производительности в м3/ч, напору в м, свойствам рабочей жидкости и климатическим условиям на объекте.
4 шага подбора ДНУ:
- Определить Q (мин/раб/макс) и полный H с учётом потерь и местных сопротивлений.
- Заполнить опросный лист, указать параметры среды — вязкость, pH, температура, частицы, химсостав.
- Выбрать исполнение.
- Определить уровень автоматизации, выбрать каналы связи при необходимости дистанционного мониторинга, спроектировать схему резервирования.
Подробнее об этом мы рассказывали в статье про подбор насосной установки.
Типичные ошибки при выборе ДНУ
| Ошибка | К чему приводит | Как избежать |
|---|---|---|
| Занижен расход Q | Станция не может перекачать необходимый объем жидкости | Рассчитывать расход не по среднему, а по пиковому значению нагрузки |
| Занижен напор H | Жидкость не доходит до точки сброса | Учитывать все составляющие полного напора + добавлять необходимый расчетный запас |
| Неверно подобран насос под перекачиваемую среду | Быстрый износ деталей, выход из строя за сезон | На этапе подбора заполнить подробный опросный лист по свойствам среды |
| Открытое исполнение в холодном климате | Невозможность пуска зимой, замерзание жидкостей в системе | Выбирать исполнение с учётом минимальной температуры окружающей среды. До 0 °C — в капоте, до -40 °C — в блок-контейнере |
| Ручной режим на необслуживаемом объекте | Простои из‑за отсутствия оператора, аварии из‑за несвоевременного реагирования на нештатные ситуации | Для необслуживаемых объектов выбирать автоматизированную систему управления с дистанционным мониторингом |
| Игнорирование требований взрывозащиты на объектах с нефтепродуктами | Нарушение норм промышленной безопасности, отказ в приёмке оборудования, риск аварий и взрывов | Для работы с нефтью и нефтепродуктами выбирать установки во взрывозащищённом исполнении: искрогасители на выхлопе, отсутствие электрики в опасных зонах или спец. исполнение электрооборудования, взрывозащита системы управления, насосы типа 1СЦН. |
Часто задаваемые вопросы (FAQ)
Производительность насосной установки для орошения рассчитывают не только по площади, но и по требуемой норме полива, времени работы системы, характеристикам культуры и климатическим условиям. Поэтому по одной площади точно подобрать насос нельзя.
Ориентировочно в пиковый период на каждые 100 га требуется насос производительностью 50–80 м3/ч. Соответственно, для участка в 500 га понадобится установка с производительностью порядка 250–400 м3/ч.
