Мониторинг работы автономных электростанций: как предотвратить аварии и оптимизировать затраты на обслуживание
Автономная электростанция требует пристального внимания: чтобы установка отработала весь заявленный ресурс, нужно следить за её техническим состоянием в режиме онлайн — проверять узлы, отслеживать ключевые параметры и вовремя менять эксплуатационные жидкости и расходные элементы.
Традиционный подход к эксплуатации строится на регулярном техническом обслуживании (ТО) и планово-предупредительном ремонте (ППР) по графику от производителя. Он дисциплинирует службу эксплуатации, но опирается на усреднённые нормы и не учитывает реальные условия работы и нагрузку конкретного агрегата. Поэтому всё больше предприятий переходят на обслуживание по состоянию — с опорой на удалённый мониторинг и предиктивную аналитику.
Коротко об удалённом мониторинге
Удалённый мониторинг дизельной или газовой электростанции в реальном времени отслеживает напряжение и частоту, мощность генератора, температуру, давление масла, расход и уровень топлива. Все параметры записываются в архив данных и непрерывно анализируются. Анализ больших данных с помощью нейросети помогает заметить отклонения и предупредить аварии задолго до поломки — за недели, а не в момент отказа оборудования.
Переход с ППР на обслуживание по состоянию помогает:
- снизить риск аварийного простоя;
- заранее планировать бюджет на сервисное обслуживание и плановый ремонт;
- сократить количество сервисных выездов.
Почему обслуживание «по регламенту» больше не работает
Планово-предупредительный ремонт — это не только замена масла и фильтров. В регламент входят: проверка и регулировка топливной аппаратуры, контроль системы охлаждения, обслуживание воздушных фильтров, осмотр генератора и автоматики, диагностика аккумуляторов и многое другое. Производитель даёт рекомендации по этим работам с привязкой к моточасам — их важно соблюдать, чтобы сохранить гарантию и быть уверенным в надёжности техники.
Но заводской регламент рассчитан на усреднённые условия. В реальности же агрегат может работать в разных режимах и разных условиях: например, на пыльном карьере при переменной нагрузке или в утеплённом контейнере в щадящем резервном режиме. В каждом случае износ будет индивидуальным, и это создаёт два риска. Первый: исправные компоненты меняют раньше срока, и это лишние затраты. Второй: между плановыми ТО случается отказ, и возникает аварийный простой.
Здесь важно понимать принципиальное ограничение календарного регламента. Классическое исследование надёжности, лёгшее в основу методологии RCM (Nowlan & Heap, 1978), показало: только около 11 % отказов техники связаны с наработкой и потому в принципе предотвратимы плановой заменой узла по графику. Остальные ~89 % не имеют возрастной зависимости — их вероятность не растёт с наработкой, и календарный регламент их не предотвращает. Такие отказы можно поймать только по фактическому состоянию: по тому, что показания начали уходить от нормы.
Отсюда и альтернатива — обслуживание по состоянию: решение о ремонте принимают по фактическим данным о работе агрегата.
Предиктивная аналитика Check PRO: как нейросети защищают электростанции от поломок
Компания ПСМ разработала интеллектуальную платформу для мониторинга, диагностики и прогнозирования неисправностей дизельных и газовых электростанций — Check PRO. Это программно‑аппаратный комплекс, который собирает данные и анализирует их с помощью нейросети, выявляя скрытые закономерности в работе двигателя.
Система работает на трёх уровнях.
Модуль Smart Plug встраивается в масляную систему двигателя. Его датчики анализируют состояние масла, кислотное, щелочное число, вязкость, наличие воды, грязи и ферромагнитных отложений — это прямой индикатор износа деталей.
Промышленный контроллер непрерывно собирает и структурирует параметры работы генератора и двигателя: обороты, температуру охлаждающей жидкости, давление масла, уровень и расход топлива, напряжение, частоту и мощность, наработку моточасов, коды ошибок штатной автоматики. Эти данные по закрытому защищённому каналу передаются на сервер.
Нейросетевая архитектура («мозг» системы) обучается на исторических данных множества двигателей, моделирует сценарии износа и прогнозирует неисправности до того, как они станут критическими. Для бизнеса это даёт три ощутимых эффекта:
- Эффективность. Система подсказывает, когда ресурс действительно исчерпан или узлу требуется внимание — даже если регламентный срок ещё не подошёл. Так исключаются лишние выезды.
- Безопасность. Check PRO работает в реальном времени: модуль не только сигнализирует об ошибке, но и обосновывает прогноз и оценивает его надёжность и вероятность отказа.
- Экономия. Раннее выявление сбоев снижает затраты на ремонт, контроль топлива защищает от хищений и недостач, а оценка рисков показывает вероятность поломки и позволяет заблаговременно оценить примерные затраты на восстановление.
Check PRO — это обученная на данных множества установок система, которую мы внедрили в собственную инфраструктуру ПСМ. Платформа прошла успешные испытания на газовой электростанции завода «ПСМ Прайм». Мы уверены в эффективности наших алгоритмов и заинтересованы в их постоянном совершенствовании, потому что они гарантируют энергобезопасность нашего собственного производства.
Что мониторит система удалённого контроля

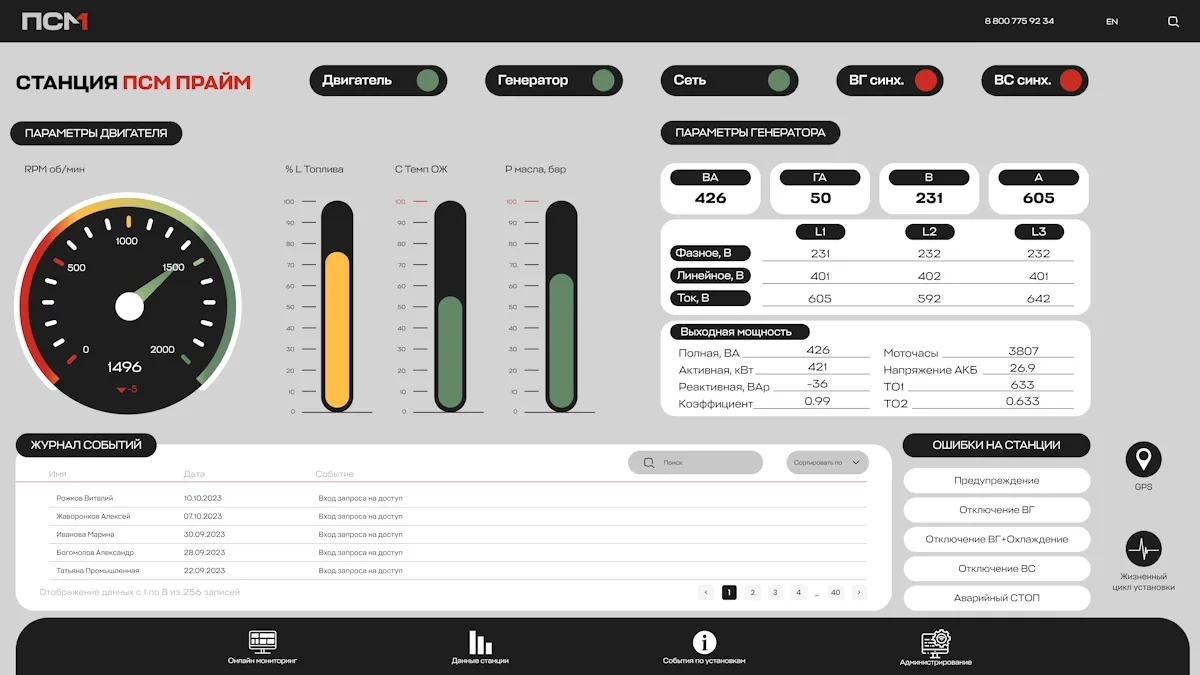

Состав снимаемых параметров задаётся под конкретную модель контроллера: платформа читает те регистры, которые автоматика отдаёт наружу. Типовой набор мониторинга дизельной электростанции, настроенный на агрегатах парка ПСМ:
Генератор и электрические параметры
| Группа | Параметры |
|---|---|
| Напряжение | фазные L1-N, L2-N, L3-N; линейные L1-L2, L2-L3, L3-L1 |
| Ток | L1, L2, L3 |
| Мощность | активная P, реактивная Q, полная S, коэффициент мощности cos φ |
| Питание автоматики | напряжение АКБ, бортовая сеть |
| Сводный признак | «Гц/В норма» — соответствие частоты и напряжения допуску |
Двигатель
| Параметр | Комментарий |
|---|---|
| Обороты | с контроллера и отдельно с ECU двигателя |
| Температура охлаждающей жидкости | с датчика и отдельно с ECU |
| Давление масла | — |
| Уровень топлива | — |
| Наработка, моточасы | основа для планирования ТО |
| Подогрев двигателя | состояние предпускового подогрева |
| Температура наружного воздуха | контекст для оценки тепловых режимов |
Режим работы и коммутация. Положение выключателя генератора (включён / отключён / синхронизация), выключателя сети, выбор «Генератор / Сеть», состояние команд пуска, останова и охлаждения.
Предупреждения и аварии со штатной автоматики. Общая авария ДГУ, аварийный стоп, предупреждение, квитирование аварии, время охлаждения.
Счётчики обслуживания. ТО-1, ТО-2 — остаток до очередного регламентного обслуживания.
Дискретные и аналоговые входы-выходы. Конфигурируются под объект — сюда заводятся дополнительные датчики и сигналы конкретной станции.
Положение объекта. Координаты по ГЛОНАСС/GPS — актуально для мобильных и передвижных электростанций.
Ориентиры по ключевым параметрам
От этих значений отталкиваются при настройке уставок:
| Параметр | Типовая норма | Повод для внимания |
|---|---|---|
| Обороты | 1500 об/мин | отклонение более ±3 % |
| Температура ОЖ | 80–90 °C | выход за 95–100 °C |
| Давление масла | 0,4–0,6 МПа | падение ниже 0,3 МПа |
| Напряжение | ±5 % от номинала | отклонение более ±7–10 % |
| Частота | 50 ± 0,2 Гц | выход за 49,5–50,5 Гц |
Это отраслевые ориентиры. На конкретном объекте пороги уточняют по паспорту двигателя и генератора, режиму работы и требованиям заказчика — и заводят в платформу как уставки.
Как технически организован мониторинг
Цепочка от датчика до диспетчера выглядит так.
| Штатная автоматика ДГУ (регистры Modbus) |
| ↓ RS-485 / Modbus RTU либо Ethernet / Modbus TCP |
| Промышленный контроллер-шлюз на объекте |
| ↓ защищённый канал связи (проводной интернет, 4G) |
| Серверная платформа: приём → хранение → история |
| ↓ |
| Браузер диспетчера (real-time) + уставки, события, отчёты |
Опрос идёт циклически с настраиваемым периодом. Как только значение выполняет условие уставки, событие формируется и доходит до диспетчера сразу — отдельного «обхода» для этого не требуется.
Подключение к существующему парку. Если на агрегате стоит современный контроллер с интерфейсом RS-485 или Ethernet, подключение прямое: шлюз читает уже существующие регистры, вмешательства в схему автоматики не требуется. Если агрегат старый и цифрового интерфейса не имеет — выполняется retrofit: станцию дооснащают контроллером и датчиками, после чего она встраивается в общую систему мониторинга наравне с новым оборудованием.
Предиктивная аналитика: от данных к прогнозу
Простой сбор данных не предотвращает аварий, а лишь фиксирует текущее состояние. Следующий шаг, над которым ПСМ работает сейчас, — автоматический поиск аномалий в потоке показаний.
Логика, которую закладывают в модуль, отличается от работы по уставкам. Уставка срабатывает, когда параметр уже вышел за порог. Модель работает иначе: для каждого датчика в каждый момент времени рассчитывается ожидаемое значение (исходя из режима работы, нагрузки и показаний связанных датчиков) и сравнивается с фактическим. Оценивается величина отклонения в процентах. Отклонение в 10–30 % при формально «нормальном» значении параметра — уже сигнал.
Дальше включается перекрёстная проверка. Система смотрит датчики, которые физически влияют на этот параметр, и датчики, на которые влияет он сам. Если аномалии видны и там — речь о начинающемся процессе в агрегате, и по справочнику аварий можно определить, о каком именно. Если соседние показания в норме — вероятнее, что вышел из строя сам датчик и передаёт недостоверные данные.
Такая логика требует не только алгоритма, но и фактуры: реестра подтверждённых отказов с датами, журнала выполненных ТО и накопленной истории по каждому агрегату. Эту базу ПСМ формирует на собственном парке — и именно поэтому модуль проходит опытную эксплуатацию, а не продаётся как готовая гарантия «предсказания аварий за недели».
Отраслевые ориентиры по раннему обнаружению — для понимания порядка величин:
| Тип отказа | Ранний признак | Типичный горизонт |
|---|---|---|
| Износ цилиндро-поршневой группы | рост расхода масла и топлива | 500–2000 моточасов |
| Отказ термостата | сужение рабочего диапазона температуры ОЖ | 1–4 недели |
| Деградация системы охлаждения | медленный дрейф температуры ОЖ при неизменной нагрузке | недели |
Смысл в том, что медленный дрейф человек на обходе не замечает: рост температуры на десятые доли градуса в неделю визуально неотличим от нормы. А алгоритм способен выявить такой тренд, анализируя исторические данные.
Особенности мониторинга ГПУ
Газопоршневая установка требует контроля дополнительных параметров, которых нет у дизеля. К базовому набору добавляют давление и состав газа, температуру газовоздушной смеси, наличие детонации и параметры охлаждения наддувочного воздуха. Детонация особенно критична: её ранняя диагностика (с помощью предиктивной аналитики) спасает дорогостоящие узлы цилиндро‑поршневой группы от разрушения.
Экономический эффект
| Показатель | ППР по графику | Обслуживание по состоянию |
|---|---|---|
| Затраты на ТО | базово | ниже на 10–40 % |
| Плановые выезды | по календарю | по фактическому состоянию |
| Разбор инцидента | со слов персонала | по сохранённой телеметрии |
Цифры экономии служат отраслевыми ориентирами для предиктивного обслуживания: по разным оценкам, за счёт него удаётся сократить расходы на техническое обслуживание на 10–40 %. Фактический эффект зависит от размера парка, режима эксплуатации и качества накопленных данных.
Сразу после внедрения мониторинга первый ощутимый результат проявляется не в экономии, а в том, что для каждого агрегата формируется история работы. Она пригодится, чтобы аргументированно обсудить вопросы с подрядчиком, разобраться в причинах отказа или спланировать бюджет.
Хотите перейти от регламента к обслуживанию по фактическому состоянию? Интеллектуальная платформа Check PRO возьмёт на себя мониторинг дизельной электростанции и ГПУ — от сбора данных до прогноза аварий. Подробности и презентация — на странице Check PRO.
