Каскадный водоотлив: как устроена система БНС/ПНС

Каскадный водоотлив — это инженерная схема ступенчатого осушения горных выработок, при которой вода подается на поверхность последовательно через цепочку насосных станций с промежуточными емкостями. В отличие от прямого центрального водоотлива с одним высоконапорным узлом, каскад распределяет гидростатическое давление по ярусам, исключая сверхнагрузки на трубопроводы и арматуру. Решение применяется на глубоких карьерах, угольных разрезах и в шахтах при интенсивном водопритоке.

Что такое каскадный водоотлив и чем он отличается от центрального

При освоении глубоких месторождений подъем шахтных и карьерных вод одним насосным агрегатом часто технически невозможен или экономически нецелесообразен. Уже при глубине горной выработки свыше 120–150 метров напор с учетом гидравлических потерь превышает 1,5–1,8 МПа (15–18 атм), а на глубинах 220–350 метров прямой центральный водоотлив требует установки тяжелых многоступенчатых насосов сверхвысокого давления (с рабочим напором 25–40 атмосфер, или 2,5–4,0 МПа) и монтажа толстостенных стальных трубопроводов. Любая гидродинамическая авария или гидроудар в такой неразрезной линии приводит к разрыву фланцев и затоплению нижних горизонтов.

Каскадный водоотлив решает эту задачу методом деления общей геодезической высоты на расчетные ярусы. Ступенчатая перекачка воды распределяет статическую и динамическую нагрузку между несколькими независимыми узлами: шламовые насосы нижнего горизонта отработки подают первичную карьерную воду в промежуточный резервуар-отстойник следующего яруса, откуда уже осветленную воду забирает станция второй ступени, и так далее до точки сброса за пределами горного отвода.

Из чего состоит одна ступень каскада

Каждый высотный ярус каскадной схемы представляет собой автономный гидротехнический модуль. В состав одной ступени входят:

• Водоприемный узел: промежуточный водосборник (зумпф или отстойник на берме карьера либо участковый водосборник в подземной выработке), аккумулирующий стоки нижележащей ступени и локальный водоприток горизонта.
• Насосная станция: блочно-модульная насосная станция (БНС) капитального размещения либо плавучая насосная станция на понтоне (ПНС), укомплектованная рабочими и резервными насосными агрегатами.
• Напорный водовод: магистральный трубопровод расчетного диаметра (стальной или из износостойкого полиэтилена высокой плотности PE-100), связывающий станцию со следующим ярусом.
• Локальный контур автоматизации: шкаф управления с программируемым контроллером, преобразователями частоты (ПЧ), датчиками расхода, давления и уровнемерами.

Когда каскадная схема выгоднее центрального водоотлива

Переход от одноподъемного водоотлива к каскадной конфигурации технологически и экономически обоснован в следующих условиях:

1. Глубина отработки свыше 120–150 метров. Применение серийных насосов стандартного давления на нескольких ярусах обходится дешевле закупки, шефмонтажа и сервиса уникального высоконапорного оборудования.
2. Высокая минерализация и абразивность воды. Твердые взвеси рудной фракции и кварца вызывают кавитационно-абразивный износ колес высоконапорных насосов за сотни часов. Средненапорные шламовые агрегаты обладают существенно большим межремонтным ресурсом.
3. Поэтапное углубление горных работ. При понижении горизонта карьерный водоотлив наращивается локально: строится новая нижняя ступень без необходимости модернизировать всю существующую водоотливную инфраструктуру месторождения.
4. Снижение требований к прочности трубопроводов. Рабочее давление на каждом участке не превышает 1,0–1,6 МПа, что снижает металлоемкость трассы, упрощает монтаж и нивелирует риски катастрофических гидроударов.

Устройство БНС и ПНС в составе каскада

В каскадной схеме тип насосной станции выбирается исходя из гидрогеологических условий конкретного яруса. На нижних горизонтах, где глубина и границы водоема постоянно меняются из-за горных работ или паводков, оптимальны плавучие насосные станции (ПНС) на понтонах. На промежуточных бермах карьера и на поверхности устанавливают капитальные блочно-модульные насосные станции (БНС) в защищенных блок-контейнерах.

Рабочая группа насосных агрегатов подбирается из расчета откачки максимального суточного водопритока (с учетом паводка) не более чем за 20 часов работы, при этом суммарная подача резервных агрегатов карьерного водоотлива закладывается на уровне не менее 20–25% от производительности рабочей группы:

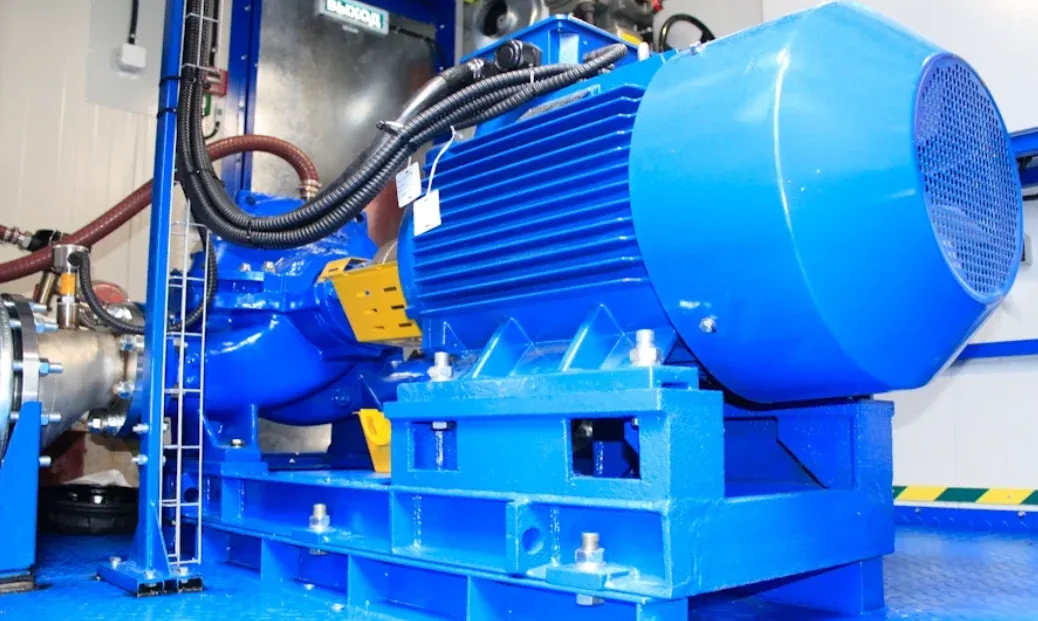

Насосные агрегаты и трубопроводная обвязка ступени

Гидравлическая обвязка и конструктив насосов подбираются под фактическую загрязненность воды на конкретном ярусе. Донные станции первой ступени оснащаются износостойкими шламовыми агрегатами, рассчитанными на неосветленную гидросмесь с содержанием твердых взвесей до 3–10% по массе. Промежуточные и главные станции, забирающие воду после гравитационного осаждения в зумпфах-отстойниках (остаточное содержание взвесей до 0,1–0,5%), комплектуются высокоэффективными центробежными или многоступенчатыми насосами:

• Всасывающий тракт: оснащается конусными переходами для исключения кавитационных воронок, приемными сетками грубой фильтрации и вакуумметрами. На стационарных БНС монтируются системы вакуумной заливки для гарантированного предпускового заполнения улитки насоса.

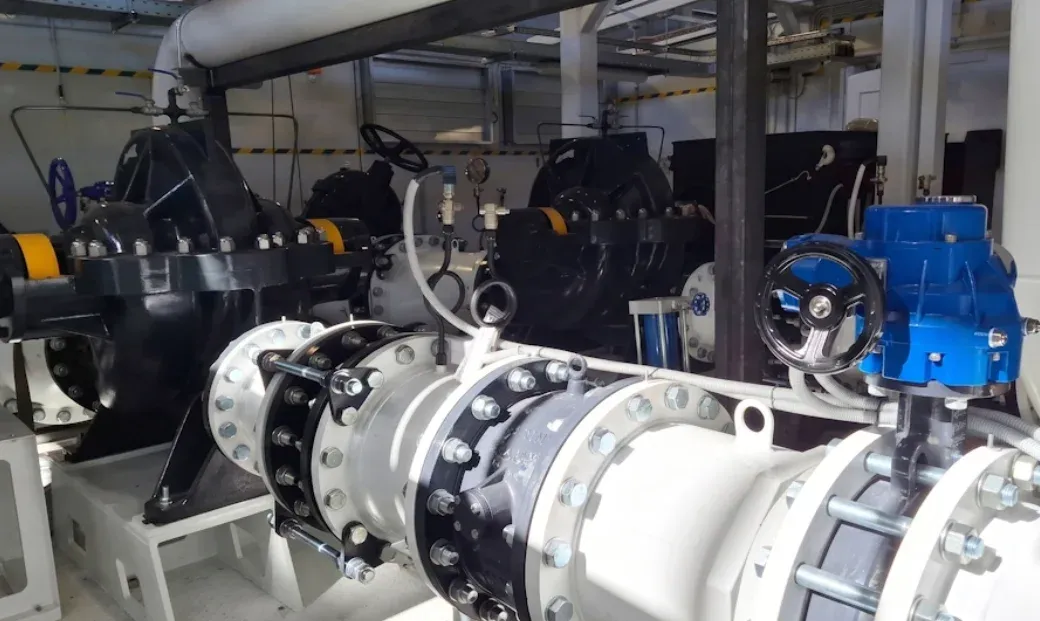

• Напорный узел: включает быстродействующий обратный клапан безударного типа, задвижку или дисковый затвор с электроприводом, а также виброкомпенсатор для гашения механических колебаний трубопровода.
• Защитная арматура: напорные коллекторы оборудуются гасителями гидроударов мембранного типа и автоматическими вантузами для сброса воздуха в верхних точках перегиба трассы.

Автоматизация и переключение потоков между ступенями

Надежная работа многоступенчатой системы невозможна при раздельном ручном управлении: сбой на верхнем ярусе при продолжении перекачки снизу приведет к переполнению водосборника и смыву бермы. Автоматизация насосной станции организуется по принципу сквозной каскадной синхронизации:

1. Контроль уровней по каскаду: в каждом промежуточном водосборнике монтируются дублированные датчики уровня (ультразвуковые или радарные плюс резервные кондуктометрические).
2. Сквозная блокировка пуска и останова: при достижении аварийно высокого уровня (HH) на промежуточной ступени автоматика верхнего яруса форсирует производительность, а нижняя ступень получает команду на ступенчатое дросселирование или останов.
3. Безударное регулирование: насосы комплектуются преобразователями частоты (ПЧ) или устройствами плавного пуска (УПП), исключающими гидроудары при старте и останове тяжелых столбов воды.
4. Нормативное резервирование (N+1 / N+2): на открытых горных работах каждая ступень комплектуется по схеме N+1 с постоянным горячим резервом, а на главных водоотливных комплексах подземных шахт предусматриваются три группы агрегатов — рабочая, резервная и ремонтная (схема N+2). При фиксации аварии рабочего агрегата автоматический ввод резерва (АВР) запускает резервную линию за 15–30 секунд без остановки перекачки по каскаду.
5. Интеграция в SCADA: шкафы управления ступеней объединяются по промышленным радиомодемам, оптическим линиям или 4G/LTE в единый диспетчерский контур с отображением расходов, давлений и температур подшипников в реальном времени.

Что даёт каскадная схема водоотлива предприятию — надёжность и экономика

Разделение водоотливного тракта на высотные ступени оптимизирует как технологическую безопасность горных работ, так и структуру капитальных вложений предприятия. При проектировании гидротехнического комплекса эффект рассматривается в двух плоскостях: отказоустойчивость и экономическая целесообразность.

Технологическая надёжность и отказоустойчивость

• Секционирование рисков: аварийный останов одного агрегата в неразрезной одноподъемной схеме парализует откачку со всего месторождения. В каскаде каждая ступень гидравлически развязана через аккумулирующие емкости: при временном сбое емкость промежуточного водосборника дает диспетчеру регламентный резерв времени (от 2–4 до 8 часов в зависимости от объема зумпфа) для переключения линий без угрозы подтопления нижних горизонтов.
• Локальное резервирование: каждая насосная станция оснащается собственным резервным насосным агрегатом, что исключает эффект «домино» при отказе механической части. Система автоматического ввода резерва (АВР) производит пуск дублирующей линии за 15–30 секунд.
• Комплексная защита гидравлики: работа на умеренном давлении (до 1,6 МПа) снижает динамические напряжения в стенках трубопроводов и запорной арматуре, сводя к минимуму риск разрыва фланцев. Локальная автоматика непрерывно отслеживает параметры кавитации и предотвращает сухой ход насоса при критическом снижении подпора.

Экономика и поэтапное инвестирование

• Снижение единичной мощности приводов: вместо монтажа сверхмощных высоковольтных агрегатов индивидуального изготовления на дне выработки каскад использует серийные насосные станции умеренной мощности (37–400 кВт на донных и промежуточных ярусах). Это снижает нагрузку на карьерные сети, упрощает схему электроснабжения и уменьшает пусковые токи.
• Оптимизация металлоемкости водоводов: отсутствие экстремальных гидростатических напоров позволяет применять облегченные трубы со стандартной толщиной стенки (включая гибкие полиэтиленовые плети), что существенно удешевляет прокладку магистралей по карьерным бермам.
• Поэтапный ввод мощностей: при разработке глубоких месторождений капитальные затраты распределяются во времени. Предприятие не закупает избыточное высоконапорное оборудование в начале разработки: новые насосные станции монтируются и включаются в каскад строго по мере углубления горизонта отработки.

Точный экономический эффект, баланс CAPEX/OPEX и сроки окупаемости зависят от гидрогеологических условий месторождения, дебита притока, физико-химического состава откачиваемой воды и глубины карьера, поэтому рассчитываются индивидуально под конкретный горный проект.

Модульное исполнение и сроки монтажа

Скорость развертывания насосного оборудования критична для предотвращения затопления горнодобывающей техники при сезонных паводках или вскрытии водоносных горизонтов. Комплексные решения ПСМ по карьерному водоотведению поставляются в блочно-модульном исполнении высокой заводской готовности:

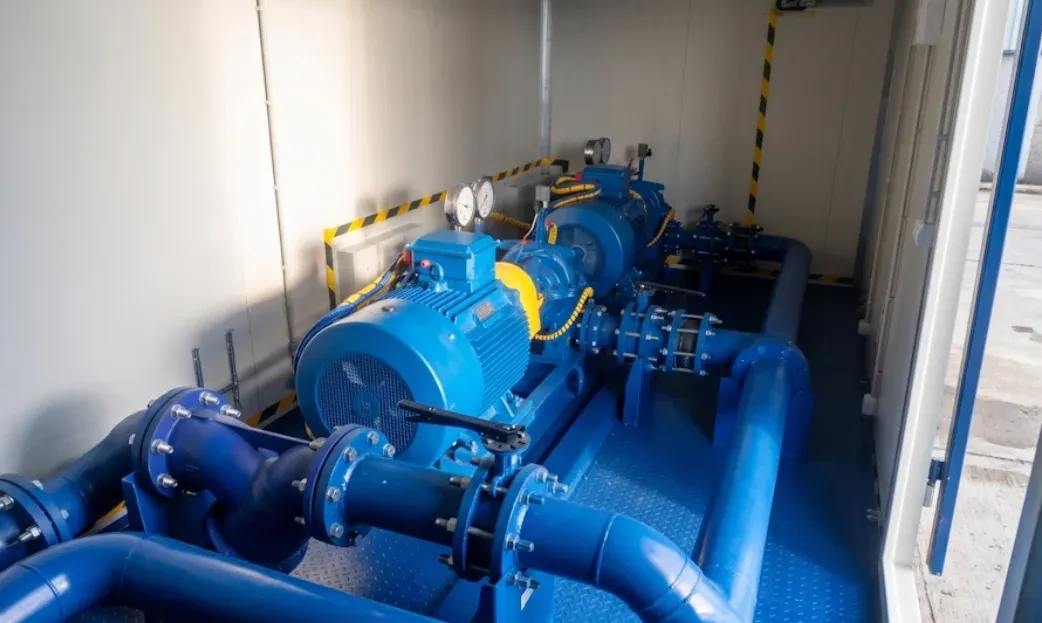

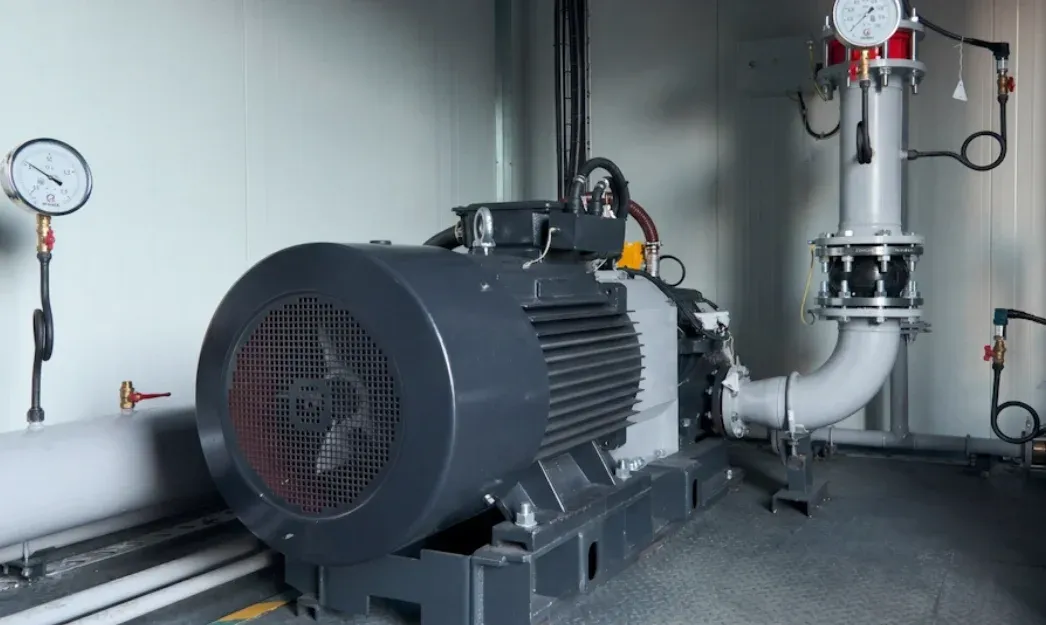

• Всепогодный блок-контейнер: насосные агрегаты, трубная обвязка и шкафы АСУ ТП размещаются в термоизолированном блок-контейнере из сэндвич-панелей с базальтовым негорючим наполнителем. Контейнер оснащается автоматической приточно-вытяжной вентиляцией, электрическим отоплением и рассчитан на непрерывную эксплуатацию в климатическом диапазоне от -40 до +40 °C.
• Высокая заводская готовность: стационарная БНС поставляется на объект в собранном виде с выполненной внутренней трубной и кабельной разводкой. На объекте требуется только установка блок-модуля на плиты основания, подключение внешних коллекторов и подвод питающего кабеля, что исключает долгое капитальное строительство.

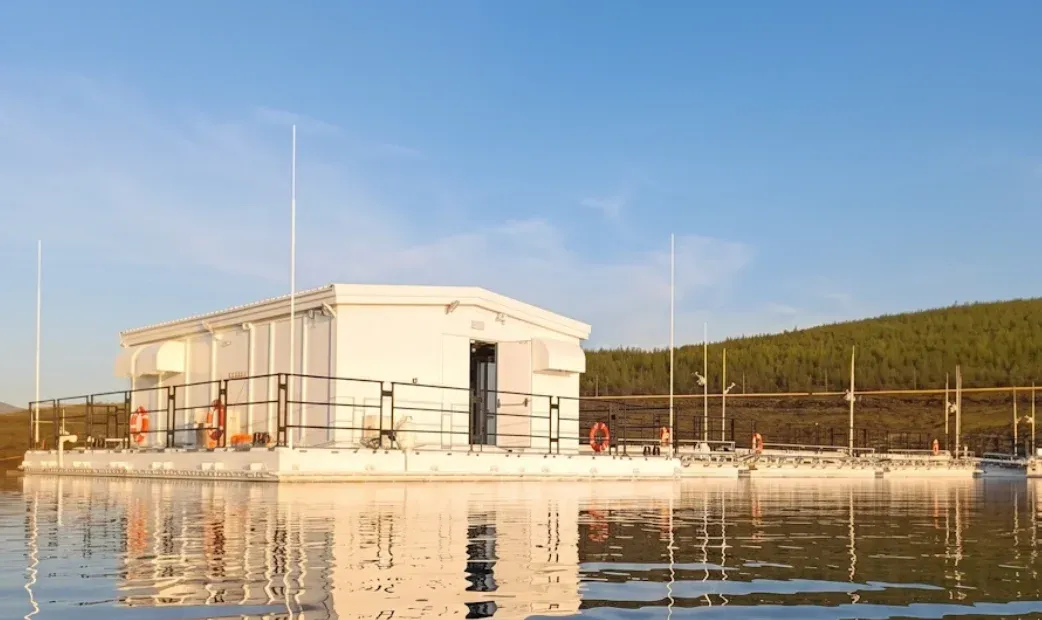

• Быстрый ввод плавучих станций: сборка и спуск на воду плавучей насосной станции (ПНС) на модульном понтоне занимают до 10 дней (в зависимости от типоразмера и комплектации павильона) непосредственно на зеркале карьерного зумпфа, после чего агрегат готов к перекачке под заливом.

Где применяют каскадный водоотлив

Каскадная схема водоотведения внедряется на объектах, где горно-геологические условия или глубина залегания полезных ископаемых исключают эффективный подъем воды в один прием. Решение проектируется в виде распределенной модульной сети под конкретный сценарий разработки.

Карьеры и разрезы открытой добычи

• Условия эксплуатации: открытые горные выработки глубиной от 100 до 400 и более метров (угольные разрезы, железорудные, медно-молибденовые карьеры, алмазные трубки).
• Архитектура водоотлива: дно карьера аккумулирует талые, ливневые и грунтовые воды, формируя нестабильное зеркало водоема. На нижнем горизонте размещается плавучая насосная станция на понтоне (ПНС), подающая воду на первую берму. На промежуточных уступах монтируются стационарные БНС в блок-контейнерах, обеспечивающие последовательный подъем на борт карьера.
• Интеграция с инфраструктурой: стоки сбрасываются за пределы горного отвода либо направляются в технологический цикл, обеспечивающий оборотное водоснабжение горнодобывающих предприятий (питание обогатительных фабрик и хвостохранилищ).

Шахты и подземная разработка

• Условия эксплуатации: подземные рудники и шахты с разветвленной сетью выработок, уклонов, штреков и несколькими рабочими горизонтами.
• Архитектура водоотлива: локальные водопритоки забоев самотеком отводятся в участковый водосборник соответствующего горизонта. Насосный агрегат участкового водоотлива перекачивает осветленные стоки на промежуточный или центральный горизонт к главному водоотливному комплексу, откуда шахтные воды выдаются по стволу на дневную поверхность.
• Надежность: ступенчатая перекачка исключает необходимость сооружения гигантских зумпфовых камер на сверхглубинах и предотвращает затопление нижних горизонтов при локальных прорывах водоносных горизонтов.

Поэтапно разрабатываемые месторождения

• Условия эксплуатации: карьеры с длительным жизненным циклом (15–30 лет), где понижение дна выработки происходит постепенно — на 10–25 метров в год.
• Архитектура водоотлива: инфраструктура водоотлива масштабируется синхронно с развитием горных работ. На первом этапе запускается одна ступень перекачки. По мере углубления карьера на нижележащих бермах устанавливаются новые БНС или запускается донная ПНС без остановки и перестройки действующих верхних станций.
• Интеграция с поверхностным контуром: параллельно с развитием карьерного каскада на поверхности развертываются блочные насосные станции для водоснабжения, которые забирают очищенную карьерную воду для технических нужд ГОКа, снижая водозабор из внешних природных источников.

Как рассчитывается количество ступеней каскада

Расчет числа ступеней и мест расстановки насосных станций базируется на совмещении гидрогеологического профиля месторождения, геометрии горных выработок и гидравлического расчета напорных водоводов. Задача расчета — распределить суммарный гидравлический напор так, чтобы оборудование работало в зоне максимального КПД без риска кавитации и гидроударов.

Факторы, определяющие число ступеней

Количество высотных ярусов каскада рассчитывается исходя из шести взаимосвязанных параметров:

1. Суммарная геометрическая высота подъема (H_геом): фактический высотный перепад от нижней точки водозаборного зумпфа до гребня карьера или сбросного коллектора на поверхности.
2. Дебит водопритока (Q): нормальный и максимальный приток в период весенне-осеннего паводка (м³/ч). Определяет требуемую суммарную производительность насосов и емкость водосборников.
3. Класс прочности трубопроводов (PN): напор каждой ступени сознательно ограничивается диапазоном 0,8–1,6 МПа (80–160 м вод. ст.). Это позволяет применять стандартные трубы PE-100 или прямошовные стальные водоводы умеренной толщины стенки вместо дорогостоящих высоконапорных магистралей.
4. Допустимый кавитационный запас (NPSH): определяет предельную высоту геометрического всасывания для стационарных БНС (не более 4–5 м с учетом плотности зашламованной воды и падения атмосферного давления на глубоких или высокогорных карьерах). Если обеспечить требуемый подпор или установку насоса под залив невозможно, на ярусе закладывается плавучая станция (ПНС).
5. Топография и устойчивость уступов: станции и емкости размещаются строго на устойчивых бермах карьера с возможностью обустройства подъездных путей для тяжелой техники и подвода карьерных ЛЭП (6/10 кВ).
6. Гранулометрический состав взвесей: при высокой абразивности шлама напор на одну ступень снижают до 70–90 м, так как высоконапорные шламовые насосы подвержены ускоренному гидроабразивному износу.

Алгоритм и логика гидравлической увязки каскада

Расчет выполняется по цепочке последовательных шагов:

1. Определение суммарного напора системы: H_общ=H_геом+Σh_пот, где Σh_пот — суммарные гидравлические потери на трение по длине труб и местные сопротивления арматуры (обратные клапаны, отводы, задвижки, сужения).
2. Расчет количества высотных ступеней: n = H_общ / H_ст.ном, где H_ст.ном — оптимальный напор для выбранной серии насосных агрегатов (обычно 90–120 м). Полученное значение округляется в большую сторону до целого числа с последующей привязкой к фактическим высотным отметкам берм карьера.
3. Согласование подач смежных ступеней: производительность вышележащей ступени принимается на 5–10% выше суммы подачи нижележащей станции и собственного водопритока промежуточного горизонта. Это гарантирует непрерывное опорожнение промежуточных узлов и исключает перелив через борт водосборника.
4. Расчет объема промежуточного водосборника: полезная емкость каждого резервуара рассчитывается на аккумулирование притока в течение 2–4 часов (минимум 2 часа для участковых подземных водосборников, 3 часа для карьеров и 4 часа для главных шахтных водоотливов по нормам ФНП) при аварийном останове насосов данной или вышележащей ступени. Такой объем также обеспечивает снижение скорости потока для гравитационного осаждения крупнодисперсного шлама перед всасом насосов следующего яруса.

Типичные ошибки при проектировании каскадной схемы

Каскадный водоотлив представляет собой динамически связанную гидросистему, где сбой на одном высотном ярусе моментально отражается на работе всего горного комплекса. Проектирование без учета специфики шламовых вод, гидравлических переходных процессов и взаимных блокировок ступеней приводит к регулярным авариям и простоям добычи.

В таблице систематизированы критические проектные ошибки, их последствия и технически выверенные методы устранения:
