Как выбрать дизель-генератор (ДГУ): критерии, на которые нужно смотреть

Грамотный выбор промышленной дизельной электростанции не сводится к простому суммированию мощности подключенного оборудования. Чтобы установка работала надежно и без аварийных остановок, необходимо учитывать режим эксплуатации по международным стандартам, конструктивное исполнение, степень автоматизации и ресурс двигателя. Ошибка в любом из этих параметров обойдется предприятию значительно дороже, чем разница в стоимости между соседними моделями в каталоге.

Решая задачу, как выбрать дизель-генератор, оценивайте оборудование комплексно по 7 ключевым техническим критериям:

1. Мощность (с разделением на активную и индуктивную нагрузку с учетом пусковых токов).
2. Режим эксплуатации (базовый, постоянный или аварийный резерв по ISO 8528-1 / ГОСТ Р 53987-2010).
3. Число фаз и напряжение (230 В или 400 В, контроль отсутствия перекоса фаз).
4. Исполнение (открытая рама, шумозащитный кожух или блок-контейнер).
5. Степень автоматизации (ручной пуск, шкаф АВР или полная дистанционная диспетчеризация).
6. Автономность (объем расходного бака и организация дополнительного запаса топлива).
7. Двигатель и сервис (частота вращения, моторесурс и доступность ЗИП в РФ).

Критерий 1 — мощность

Корректный расчёт мощности ДГУ начинается с детальной инвентаризации всех потребителей на объекте. Главная ошибка на этом этапе кроется в простом сложении паспортных киловатт, указанных на шильдиках оборудования. Потребители электроэнергии делятся на две принципиальные группы:

• Активная нагрузка (омическая). Приборы, которые преобразуют всю потребляемую энергию в тепло или свет (электронагреватели, лампы накаливания, тепловые пушки). У них коэффициент мощности cos = 1,0, а пусковой ток практически равен рабочему.
• Индуктивная нагрузка (реактивная). Оборудование с электродвигателями, трансформаторами и компрессорами (насосы, станки, холодильные агрегаты, электроинструмент, вентиляторы). Для их запуска требуется создать электромагнитное поле, что вызывает кратковременный скачок потребления энергии — пусковой ток.

Как учитывать пусковые токи

В момент включения оборудования с электродвигателями пусковые токи превышают номинал в 2–7 раз. Если суммарный бросок превысит перегрузочную способность генератора, автоматика зафиксирует критическую просадку напряжения и аварийно обесточит линию.

Реальный пусковой коэффициент (kпуск) не является фиксированной величиной для конкретного типа оборудования: он напрямую зависит от условий старта привода, наличия противодействующего момента на валу и способа пуска:

• Омическая и безынерционная нагрузка (kпуск 1,0–1,2): системы промышленного электрообогрева, технологические ТЭНы, кабельный обогрев трубопроводов и общее освещение объекта. Пусковой бросок практически отсутствует, а коэффициент мощности близок к единице (cos phi = 1,0).
• Легкий и ненагруженный пуск (kпуск 2,0–3,0): приводы конвейерных лент на холостом ходу, вентиляторы малой и средней мощности, вспомогательный станочный парк. Электродвигатель выходит на номинальные обороты без существенного сопротивления среды.
• Тяжелый пуск под гидравлической/механической нагрузкой (kпуск 3,0–5,0): шламовые и погружные насосы водоотлива, питательные насосные станции, поршневые и винтовые компрессоры. При старте ротор преодолевает сопротивление столба несжимаемой жидкости или остаточное давление хладагента в замкнутом контуре.
• Сверхтяжелый затяжной пуск с высокой механической инерцией (kпуск 5,0–7,0): буровые лебедки, щековые и конусные дробилки, шаровые мельницы, центробежные дымососы крупных котельных, подъемно-крановые механизмы. Из-за огромной массы вращающихся деталей разгон занимает от 5 до 20 секунд, создавая продолжительный тепловой и электродинамический удар по обмоткам альтернатора.

Пусковые токи и специфика крупных объектов

В момент включения промышленного оборудования с электродвигателями (насосы, компрессоры, вентиляторы) возникают пусковые токи, в 3–7 раз превышающие номинальные значения. Если суммарный бросок превысит нагрузочную способность альтернатора, автоматика зафиксирует просадку напряжения и отключит станцию.

Однако на реальных объектах уровня ЦОД, заводов или месторождений ДГУ никогда не подбирают простым сложением пусковых мощностей:

• Ступенчатый пуск (Load Sequencing): контроллеры АВР и синхронизации распределяют подключение потребителей очередями (с шагом в 5–15 секунд), чтобы станция принимала ударные нагрузки поэтапно.
• УПП и частотные приводы (ЧРП): снижают пусковой коэффициент с тяжелых 5–7 до расчетных 1,5–2,0.
• Динамическая просадка (Step Load): при подборе ДГУ оценивается соответствие стандарту ISO 8528-5 и способность альтернатора принимать ступенчатый наброс мощности (обычно не более 40–50% от номинала за один шаг) с допустимой динамической просадкой напряжения в пределах 15–20%.

Именно поэтому для крупных промышленных узлов расчет ведется не по типовым табличным коэффициентам, а на основе графика пуска и профиля технологических циклов объекта.

Инженерное правило. При проектировании систем энергоснабжения запуск мощных электродвигателей рассчитывают по ступенчатой схеме или предусматривают использование устройств плавного пуска (УПП) и частотно-регулируемых приводов (ЧРП). Это позволяет снизить пусковой коэффициент с 5–7 до комфортных 1,5–2,0 и избежать покупки избыточно мощной ДГУ.

Номинальная и максимальная мощность — почему это не одно и то же

В технических спецификациях к генераторным установкам всегда указываются два значения мощности, путаница между которыми приводит к преждевременному износу оборудования:

• Номинальная мощность (Prime Power / Непрерывная): мощность, которую генератор способен выдавать неограниченное количество времени при переменной нагрузке с соблюдением интервалов технического обслуживания. Все базовые расчеты потребителей должны опираться исключительно на эту цифру.
• Максимальная / резервная мощность (Standby Power): предельная мощность, доступная станции для компенсации пиковых кратковременных нагрузок (например, для покрытия тех самых пусковых токов или аварийных перегрузок). В этом режиме станция может работать не более 1 часа на каждые 12 часов непрерывной работы (но не более определенного лимита часов в год).

Длительная эксплуатация ДГУ на пределе максимальной мощности приводит к перегреву обмоток альтернатора, закоксовыванию поршневой группы и резкому сокращению ресурса двигателя.

Критерий 2 — режим эксплуатации: резервный, основной или частый

Чтобы дизельная электростанция выработала заложенный заводом моторесурс, режим её работы должен соответствовать условиям применения на объекте. В международной и российской инженерной практике классификация режимов мощности стандартизирована нормативами ISO 8528-1 и ГОСТ Р 53987-2010.

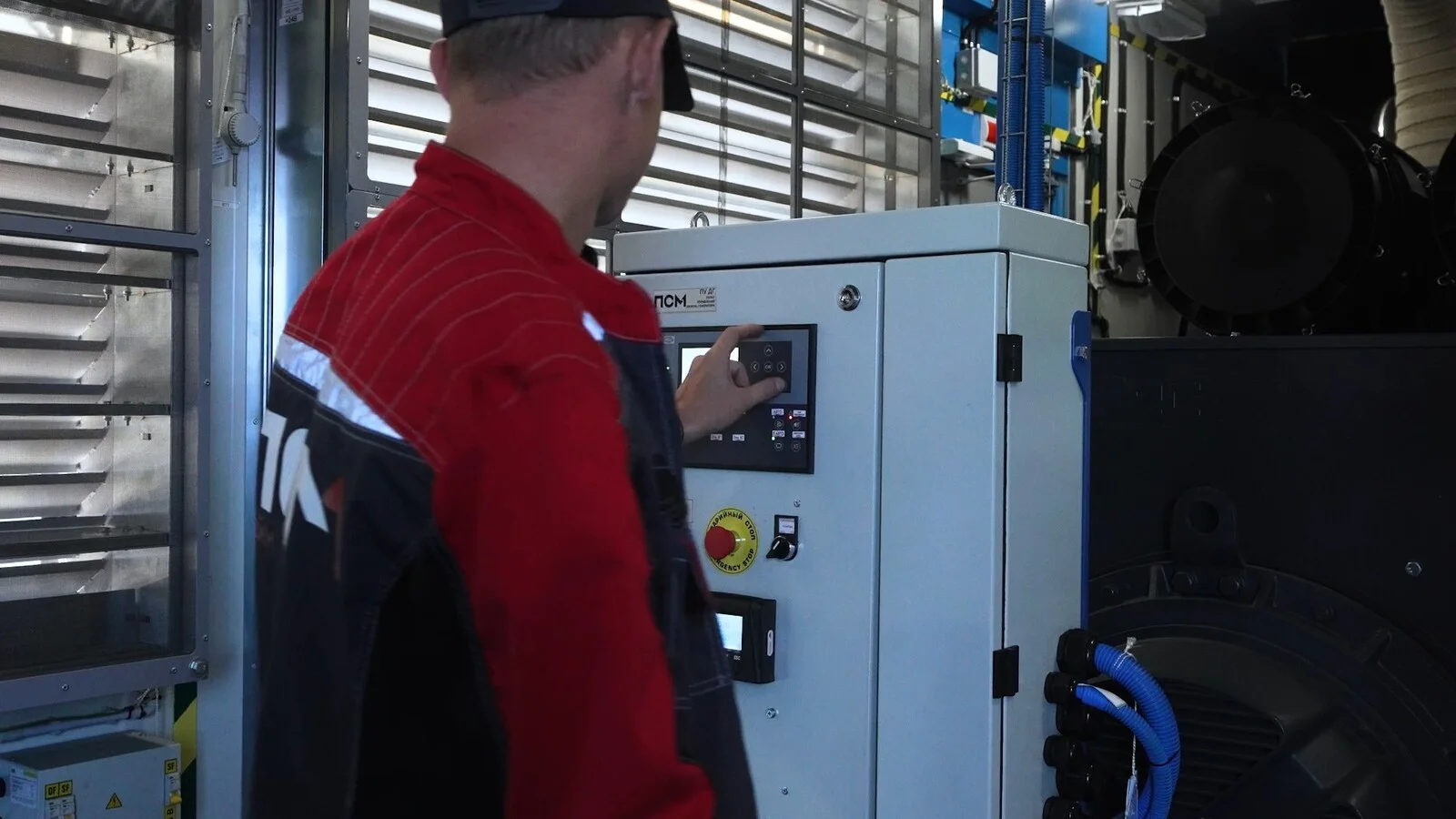

Испытания дизельной электростанции перед отгрузкой

Стандарты выделяют четыре основных типа мощности:

COP (Continuous Power — длительная мощность):

• Режим: базовый источник электроснабжения без ограничений по годовой наработке.
• Нагрузка: постоянная, на уровне 100% от заявленной мощности COP, без колебаний и без возможности перегрузки.
• Применение: изолированные объекты без централизованных сетей, удаленные производственные предприятия, работа в режиме базовой генерации 24/7.

PRP (Prime Power — основная мощность):

• Режим: основной источник энергии с неограниченным временем работы в течение года.
• Нагрузка: переменная по графику потребления. Средний коэффициент нагрузки за 24 часа обычно не должен превышать 70% от номинала PRP. Допускается кратковременная перегрузка на 10% в течение 1 часа каждые 12 часов работы.
• Применение: стройплощадки, карьеры, буровые установки, сезонные предприятия, где отсутствует подключение к сети или подключение экономически нецелесообразно.

LTP (Limited-Time Running Power — мощность ограниченной продолжительности):

• Режим: работа в течение ограниченного времени (до 500 часов в год).
• Нагрузка: постоянная, на уровне до 100% от значения LTP, перегрузка не допускается.
• Применение: плановые отключения централизованной сети, срезание пиковых нагрузок предприятия (пик-шейвинг) по графику энергоснабжающей организации.

ESP (Emergency Standby Power — аварийная резервная мощность):

• Режим: аварийный резерв на случай внезапного отключения основного источника электроснабжения с лимитом наработки (до 200 часов в год).
• Нагрузка: переменная, средний показатель за 24 часа не должен превышать 70% от значения ESP. Перегрузка недопустима.
• Применение: резервирование питания для дата-центров (ЦОД), больниц, котельных, жилых комплексов и непрерывных производств при авариях в основной электросети.

DCP (Data Centre Power — мощность для центров обработки данных):

• Режим: аварийное резервное питание ЦОД без ограничения по времени наработки (неограниченное число часов в год при условии своевременного ТО).
• Нагрузка: непрерывная или переменная в пределах 100% от заявленной мощности DCP, перегрузка не допускается.
• Применение: коммерческие и корпоративные дата-центры (ЦОД), серверные кластеры и облачные площадки. Режим введен производителями и классификаторами (включая требования Uptime Institute) специально для объектов, где авария в городской сети не должна лимитировать работу серверов 200 часами стандарта ESP.

Важно! Покупка недорогой станции, заявленной по мощности ESP, для постоянной непрерывной работы на стройплощадке (где требуется режим PRP или COP) приведет к преждевременному износу кривошипно-шатунного механизма, повышенному расходу масла и отказу в гарантийном ремонте из-за нарушения регламента эксплуатации.

Критерий 3 — напряжение, число фаз и тип генератора

Выбор электрических параметров ДГУ определяется составом оборудования на объекте и схемой распределительного щита. Ошибка в выборе фазности может привести к выходу из строя как самой генераторной установки, так и чувствительной техники.

Однофазные (220-230В) и трехфазные (400 В) генераторы:

• Однофазные генераторы (230 В). Применяются в качестве локальных источников для вспомогательных мобильных бригад, мобильных лабораторий или автономных постов охраны, где вся нагрузка представлена исключительно однофазными приборами и инструментами.
• Трехфазные генераторы (400 В). Необходимы для промышленных предприятий, стройплощадок, котельных, дата-центров, насосных станций и мастерских, где установлено силовое трехфазное оборудование (электродвигатели, станки, компрессоры, насосы 380–400 В).

Опасность перекоса фаз

Если на объекте с трехфазной разводкой отсутствуют трехфазные силовые приборы, покупка трехфазного генератора часто оказывается технологической ошибкой. В трехфазной ДГУ общая мощность делится поровну между тремя фазами (например, у станции на 30 кВт каждая фаза выдает не более 10 кВт).

При подключении разнородных однофазных нагрузок неизбежно возникает перекос фаз — неравномерное распределение токов по плечам генератора:

• Разница по токовой нагрузке между фазами не должна превышать 20–25% (а для некоторых агрегатов не более 15%).
• На перегруженной фазе происходит критическая просадка напряжения, а на недогруженных опасный скачок напряжения выше нормы, что приводит к перегреву обмоток статора, межвитковому замыканию и выходу из строя чувствительной автоматики и контроллеров.

Если трехфазных потребителей нет, безопаснее и надежнее использовать мощный однофазный генератор (или разделить схему питания), чем балансировать нагрузки на трехфазной установке.

Синхронный или асинхронный альтернатор

• Синхронные альтернаторы. Оснащены системой автоматического регулирования напряжения (AVR) и способны выдерживать кратковременные перегрузки при запуске оборудования с высокими пусковыми токами (насосы, компрессоры, станки). Это универсальный и основной тип генераторов для 95% промышленных и резервных задач.
• Асинхронные альтернаторы. Обладают закрытой конструкцией, устойчивы к короткому замыканию и воздействию пыли/влаги, выдают идеальную синусоиду без помех. Однако они крайне плохо переносят пусковые перегрузки, поэтому применяются узкоспециализированно, преимущественно для питания сварочных постов или чувствительных измерительных лабораторий.

Критерий 4 — исполнение и условия эксплуатации

Выбор варианта конструктивного исполнения зависит от места размещения станции, климатических факторов и требований к уровню шума на объекте. Ошибочный выбор защиты приводит к перегреву двигателя летом, отказу систем подогрева зимой или штрафам за превышение норм по шуму.

Основные типы исполнения ДГУ

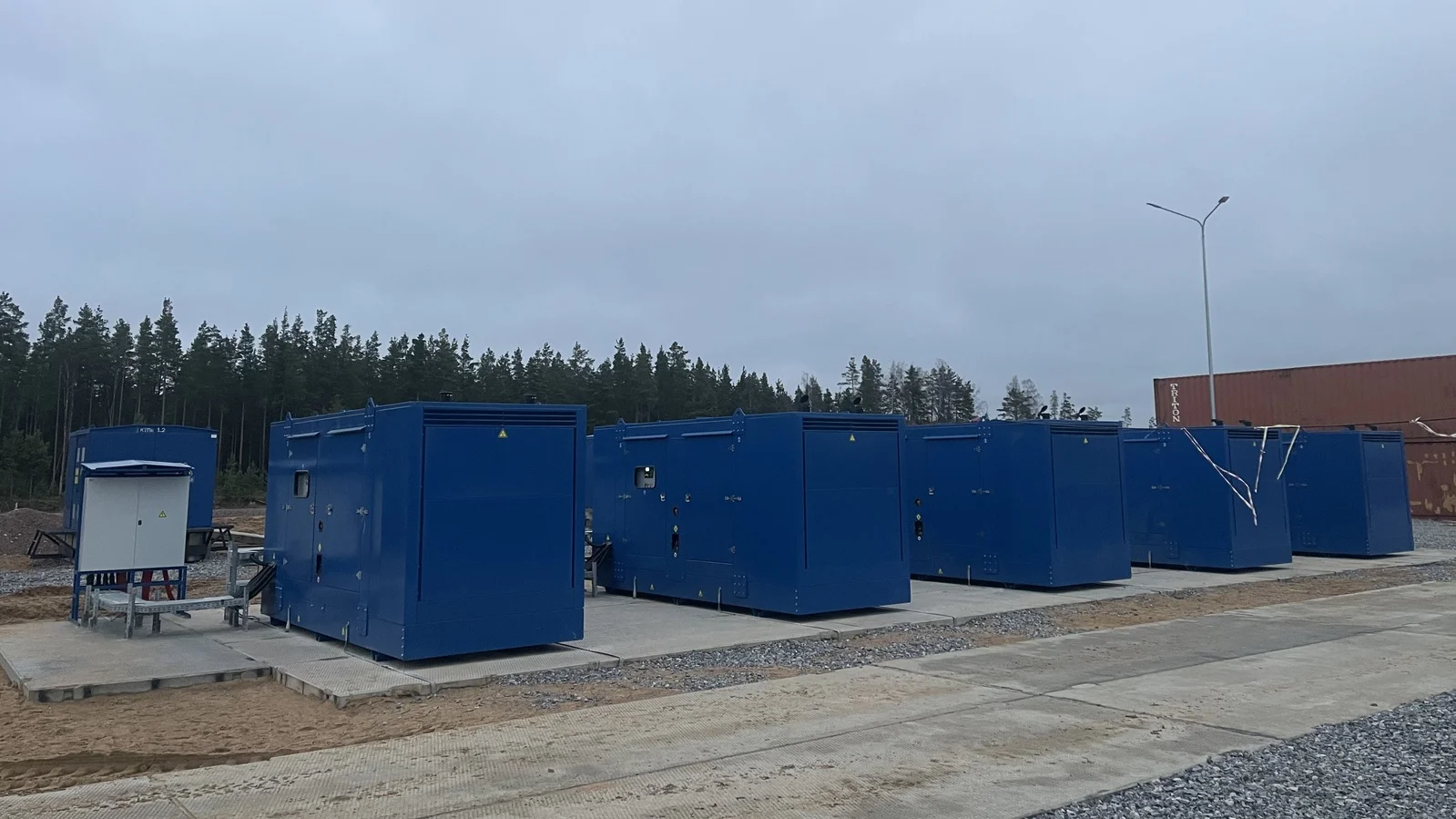

Комплекс ДЭС 500 кВт в шумозащитных кожухах

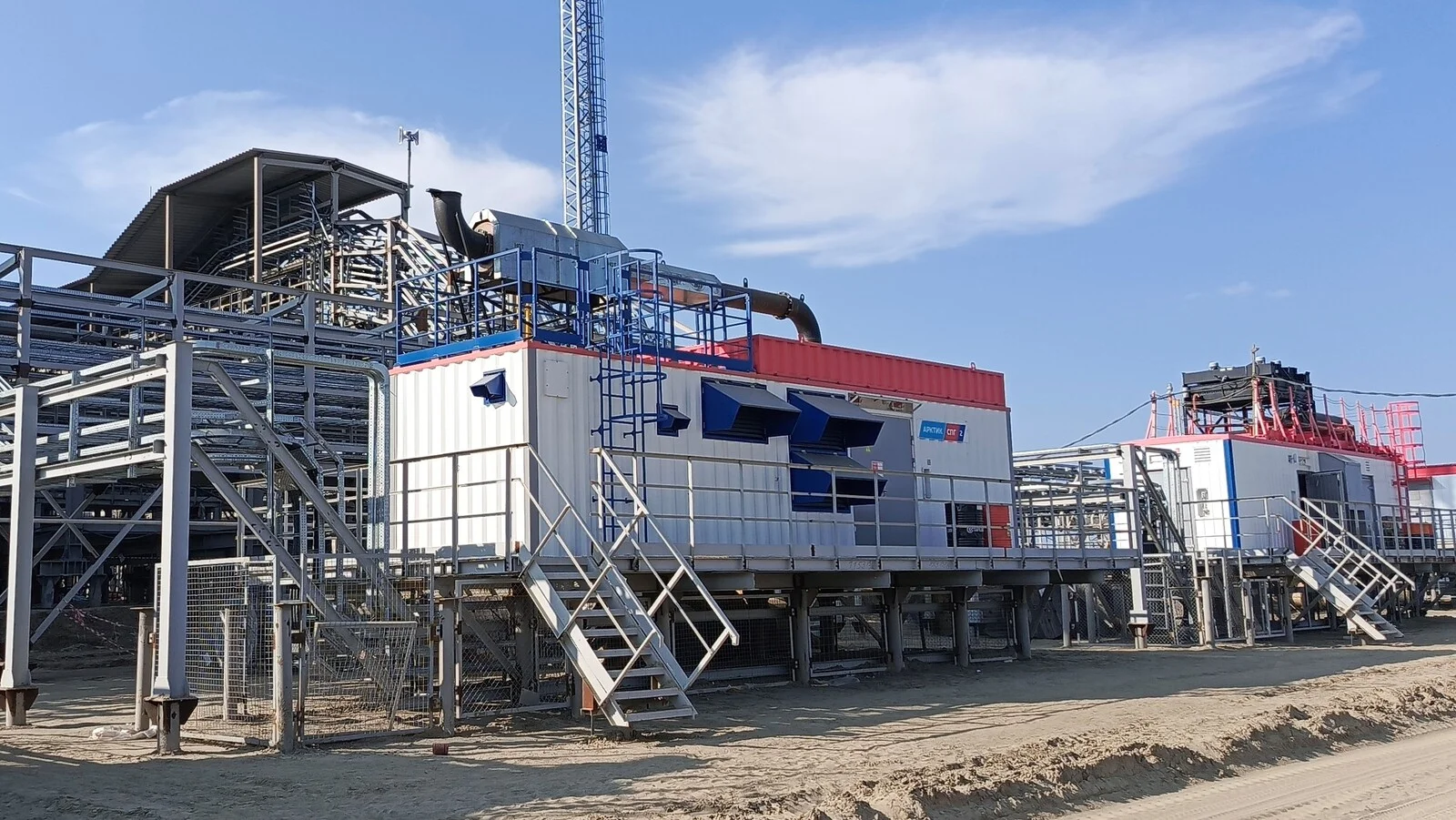

Стационарная электростанция в контейнерном исполнении

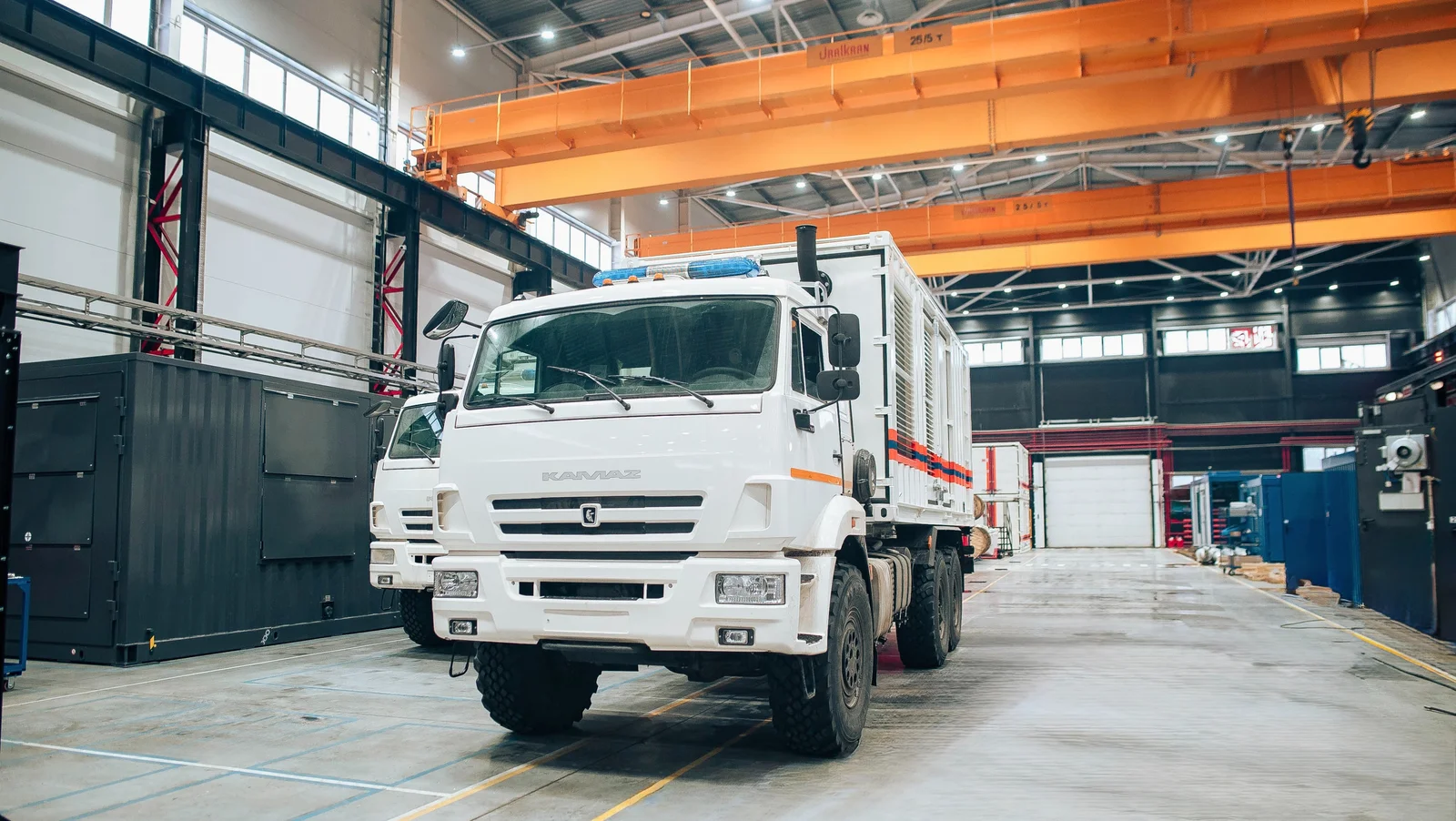

ДЭС в контейнере на базе шасси KAMAZ 6х6



Комплекс ДЭС 500 кВт в шумозащитных кожухах



Стационарная электростанция в контейнерном исполнении



ДЭС в контейнере на базе шасси KAMAZ 6х6

Открытая рама

• Базовая рамная конструкция без защитных ограждений.
• Условия: монтаж разрешен исключительно внутри специально подготовленных помещений (генераторных, венткамер, котельных) с организованной приточно-вытяжной вентиляцией, выводом выхлопных газов и системой пожаротушения.
• Преимущества: минимальная закупочная стоимость, прямой и легкий доступ ко всем узлам для проведения планового технического обслуживания.

Шумозащитный / погодозащитный кожух

• Металлический капот с антикоррозийным покрытием, оснащенный внутренним слоем вибро- и шумоизоляционных материалов, лабиринтными глушителями и замками.
• Условия: уличная эксплуатация в умеренном климате (от -15°C до +40°C) вблизи жилых домов, офисных центров, медицинских учреждений или гостиниц.
• Преимущества: снижение уровня звукового давления на 15–25 дБ по сравнению с открытой рамой, защита внутренних агрегатов от прямого попадания осадков, грязи и несанкционированного доступа.

Блок-контейнерное исполнение

• Полноценный технологический модуль из сэндвич-панелей на сварном каркасе с автономным жизнеобеспечением (электрообогрев, автоматические воздушные клапаны с электроприводом, освещение, охранно-пожарная сигнализация, система автоматического аэрозольного/порошкового пожаротушения).
• Условия: надежная эксплуатация в экстремальных климатических зонах (от -50°C до +50°C), на открытых стройплощадках, карьерах, буровых установках и удаленных промыслах.
• Преимущества: полная заводская готовность к запуску, возможность круглогодичной работы в тяжелых погодных условиях, а для станций мощностью до 1000 кВт — удобство транспортировки на полозьях (салазках) или автомобильных прицепах/шасси (установки свыше 1000 кВт из-за массы и габаритов монтируются стационарно на подготовленный фундамент).

Критерий 5 — степень автоматизации

Степень автоматизации определяет, насколько самостоятельно станция реагирует на аварии во внешней сети, запускается, принимает нагрузку и отключается после нормализации напряжения. По ГОСТ 33105-2014 дизельные генераторы делятся на четыре основные степени автоматизации:

1-я степень автоматизации (ручное / полуавтоматическое управление):

• Запуск и остановка станции осуществляются оператором вручную с помощью ключа зажигания или кнопки на контроллере управления.
• Обеспечивается базовая аварийная защита двигателя (по давлению масла, температуре охлаждающей жидкости и превышению оборотов).
• Применение: стройплощадки, дорожные работы, мобильные мастерские и объекты с постоянным присутствием квалифицированного персонала.

2-я степень автоматизации (автоматический ввод резерва — АВР):

• Станция оснащается микропроцессорным шкафом АВР (автоматического ввода резерва). При пропадании или выходе за допустимые пределы параметров внешней сети контроллер самостоятельно подает команду на запуск ДГУ, прогревает двигатель и переключает нагрузку на генератор (за 10–60 секунд).
• При восстановлении сетевого питания станция автоматически переводит нагрузку обратно на сеть, охлаждает мотор на холостом ходу и переходит в режим дежурного ожидания. Встроенные системы подогрева охлаждающей жидкости и подзарядки аккумуляторов поддерживают ДГУ в постоянной готовности к пуску.
• Применение: дата-центры, больницы, котельные, непрерывные производства,торговые комплексы.

3-я степень автоматизации (длительная автономная работа):

• Станции оснащаются системами автоматической дозаправки моторного масла и топлива из внешних расходных емкостей, а также расширенным комплексом датчиков предупредительной сигнализации.
• Обеспечивает непрерывную необслуживаемую работу генератора от 150 до сотен моточасов без прямого участия дежурного персонала.
• Применение: удаленные площадки, телекоммуникационные вышки, автономные буровые и технологические объекты с редким присутствием сервисных специалистов

Диспетчеризация, синхронизация и интеграция в SCADA (выше 3-й степени):

Для комплексных промышленных энергоцентров возможности автоматизации расширяются за рамки стандартных степеней ГОСТ:

• Интеграция в АСУ ТП / SCADA: поддержка промышленных протоколов (Modbus RTU/TCP, Profibus, SNMP, каналы GSM/GPRS) для передачи параметров работы станции на пульт центрального диспетчера предприятия.
• Параллельная работа (синхронизация): объединение нескольких ДГУ между собой или с внешней сетью для ступенчатого покрытия пиковых нагрузок и обеспечения взаимного резервирования мощности.
• Применение: изолированные энергокомплексы, непрерывные химические и горнодобывающие производства, дата-центры и крупные промышленные площадки.

Критерий 6 — время автономной работы и объём топливного бака

Время автономной работы дизельной электростанции зависит от емкости топливного бака и фактического удельного расхода дизтоплива, который напрямую коррелирует с уровнем текущей нагрузки (обычно рассчитывается при 75% мощности).

Варианты организации топливной системы

Встроенный расходный бак в раме

• Большинство станций стандартно оснащаются встроенным в силовую раму баком, рассчитанным на 6–10 часов непрерывной работы при средней загрузке.
• Этого запаса достаточно для аварийного резервирования в городских условиях, когда восстановление центральной сети происходит в течение рабочей смены.

Увеличенные встроенные баки

• Специальные рамные емкости повышенного объема, обеспечивающие автономность до 16–24 часов.
• Применяются на удаленных строительных площадках и в мобильных комплексах, чтобы заправка требовалась не чаще одного раза в сутки.

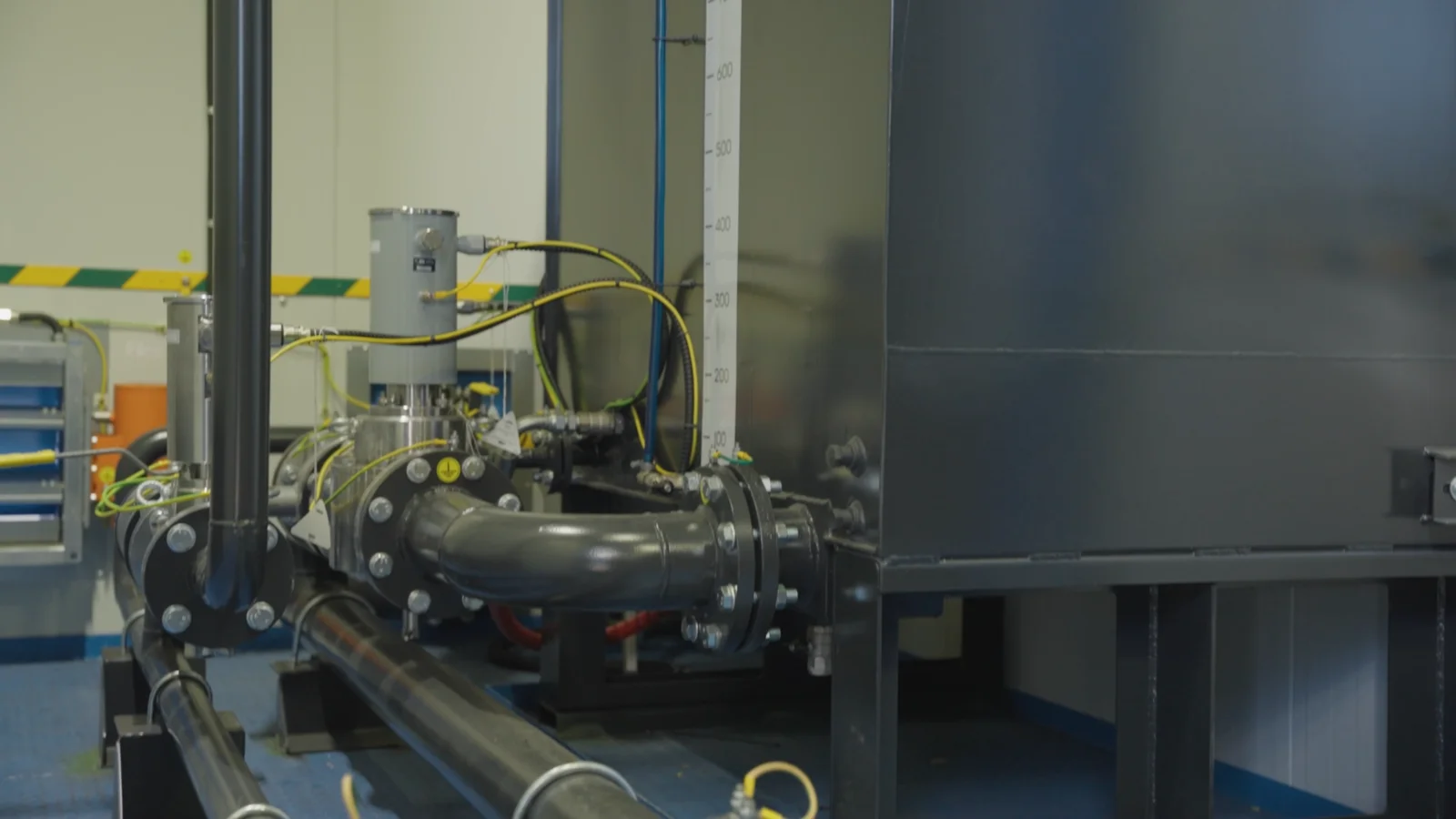

Пример топливного бака с установкой внутри контейнера

Внешние дополнительные резервуары и автоподкачка

• Для объектов непрерывного цикла (буровые платформы, базовые станции связи, удаленные поселки) организуется внешнее топливохранилище (от 1 000 до 10 000+ литров).
• Система оснащается автоматическим насосом перекачки топлива, датчиками верхнего и нижнего уровней, электромагнитными клапанами и системой фильтрации. Это позволяет установке работать автономно в течение нескольких недель без ручной дозаправки.

Особенности эксплуатации в холодный период. При круглогодичном размещении на улице или в контейнерах вне помещений топливные магистрали и фильтры-влагоотделители дополнительно оборудуются электрическим подогревом. Это предотвращает парафинизацию зимнего дизельного топлива и исключает топливное голодание двигателя при запуске в сильный мороз.

Критерий 7 — бренд двигателя и сервисная поддержка

Двигатель является ключевым и наиболее дорогостоящим узлом дизельной электростанции, определяющий её эксплуатационную надежность, экономичность и реальный срок службы.

Частота вращения: высокооборотные vs низкооборотные двигатели

Высокооборотные двигатели (3000 об/мин)

• Особенности: компактные, легкие агрегаты малой мощности (до 10–15 кВт). Обладают повышенным уровнем шума, вибрации и расхода топлива.
• Ресурс: моторесурс редко превышает 1 500–3 000 часов до капитального ремонта.
• Назначение: портативные станции малой мощности для аварийных ремонтных служб, мобильных монтажных постов и точечных сервисных работ с годовой наработкой не более 100–200 часов. В стационарной промышленной генерации высокооборотные двигатели не применяются из-за ограниченного моторесурса и повышенной вибронагруженности.

Низкооборотные двигатели (1500 об/мин)

• Особенности: тяжелые промышленные двигатели с жидкостным охлаждением. Работа на пониженных оборотах снижает механический износ деталей цилиндро-поршневой группы, термическую нагрузку и уровень шума.
• Ресурс: моторесурс составляет от 20 000 до 40 000+ моточасов.
• Назначение: любые ответственные объекты, непрерывное электроснабжение предприятий, стройплощадок, котельных и дата-центров (режимы COP, PRP, ESP).

Доступность сервисного обслуживания и ЗИП

При выборе бренда силового агрегата важно оценивать не только страну происхождения, но и инфраструктуру поддержки в РФ:

Ловушка «дешевого Китая»

Рынок двигателей из КНР крайне контрастен: от государственных машиностроительных гигантов до полукустарных производств. Попытка сэкономить на безымянных или малоизвестных марках обычно оборачивается скрытыми эксплуатационными рисками:

• Хаос с каталогами и документацией: у ноунейм-брендов каталоги на русском или английском языках часто отсутствуют, а серийные артикулы деталей меняются от партии к партии.
• Проблема диагностического софта: современные моторы с электронным впрыском (Common Rail) требуют заводских сканеров и калибровочных прошивок. Без официального канала в РФ «прочитать» ошибку контроллера или настроить форсунки в полевых условиях невозможно.
• Несовместимость деталей: внешне похожие двигатели от разных китайских заводов часто не имеют взаимозаменяемых запчастей. Прокладки ГБЦ, вкладыши и элементы ТНВД могут отличаться геометрией.

На что смотреть при проверке сервисной базы:

• Наличие оригинальных расходных материалов. Доступность масляных, топливных и воздушных фильтров, ремней и прокладок на локальных складах с возможностью отгрузки за 24–48 часов.
• Ремонтопригодность. Наличие подробной технической документации, сервисных каталогов, заводских диагностических сканеров и квалифицированных выездных сервисных бригад.
• Проверенные платформы. В промышленном сегменте стабильные позиции удерживают как лицензионные двигатели проверенных китайских производителей (Weichai, Yuchai, SDEC), так и агрегаты отечественного машиностроения (ЯМЗ, ТМЗ), полностью обеспеченные запасными частями без санкционных рисков.

Типичные ошибки при выборе ДГУ

Ошибка	Последствие	Правильный подход
Взять станцию впритык по номинальной мощности без учёта пусковых токов	Перегрузка и аварийное отключение при запуске приборов с электродвигателем	Считать пусковые токи индуктивных нагрузок отдельно от суммарной номинальной мощности
Выбрать станцию только по цене, без учёта режима эксплуатации (COP/PRP/LTP/ESP)	Станция, рассчитанная на аварийный резерв, быстро выходит из строя при постоянной работе	Определить режим эксплуатации до выбора модели — резерв, основное питание или частое использование
Игнорировать степень автоматизации для объекта с непрерывным циклом	Простой оборудования из-за задержки ручного запуска при отключении сети	Для критичных объектов брать станцию с АВР и автозапуском

Примеры выбора для разных объектов

Подбор оборудования всегда базируется на специфике технологического процесса объекта, графике нагрузок и пусковых характеристиках оборудования.

Объект с высокими пусковыми токами (буровая установка, производство)

Исходные данные: буровая площадка или цех металлообработки с мощными электродвигателями насосов бурового раствора, лебедок, компрессоров и вентиляторов. Суммарная номинальная потребляемая мощность составляет 400 кВт, однако пусковой ток главного асинхронного двигателя мощностью 160 кВт без устройств плавного пуска превышает номинал в 4,5 раза.

Техническое решение:

• Выбор дизель-генератора с расчетным запасом по пиковой мощности либо внедрение частотно-регулируемых приводов (ЧРП).
• Подбор станции номинальной мощностью 630 кВт в режиме PRP (Prime Power) с низкооборотным двигателем 1500 об/мин и синхронным альтернатором, устойчивым к динамическим просадкам напряжения.
• Исполнение: утепленный блок-контейнер типа «Север» на полозьях (салазках) для оперативной транспортировки по бездорожью.
• Автоматизация: 1-я степень с ручным управлением и дополнительными датчиками контроля вибрации и температуры узлов.

Объект с переменной сезонной нагрузкой (котельная)

Исходные данные: муниципальная или производственная модульная котельная. В зимний период с полной загрузкой сетевых и циркуляционных насосов потребление составляет 120 кВт, в межотопительный летний период (только контур ГВС) нагрузка падает до 25 кВт.

Техническое решение:

• Эксплуатация дизель-генератора с нагрузкой ниже 30% от номинала категорически не рекомендуется из-за закоксовывания выхлопного тракта и перерасхода масла.
• Оптимальная схема: использование двух станций по 70 кВт в режиме ESP / PRP с возможностью параллельной синхронизации либо применение одной ДГУ на 150 кВт в комплексе с автоматическим ступенчатым нагрузочным модулем для балластной догрузки в летний период.
• Исполнение: шумозащитный всепогодный кожух для монтажа на открытой площадке в черте населенного пункта.
• Автоматизация: 2-я степень автоматизации с микропроцессорным шкафом АВР для гарантированного перехода на резерв за 15–20 секунд при аварии на ЛЭП.
