Heat&Power: первый газовый двигатель Weichai 2,8 МВт на стенде ПСМ

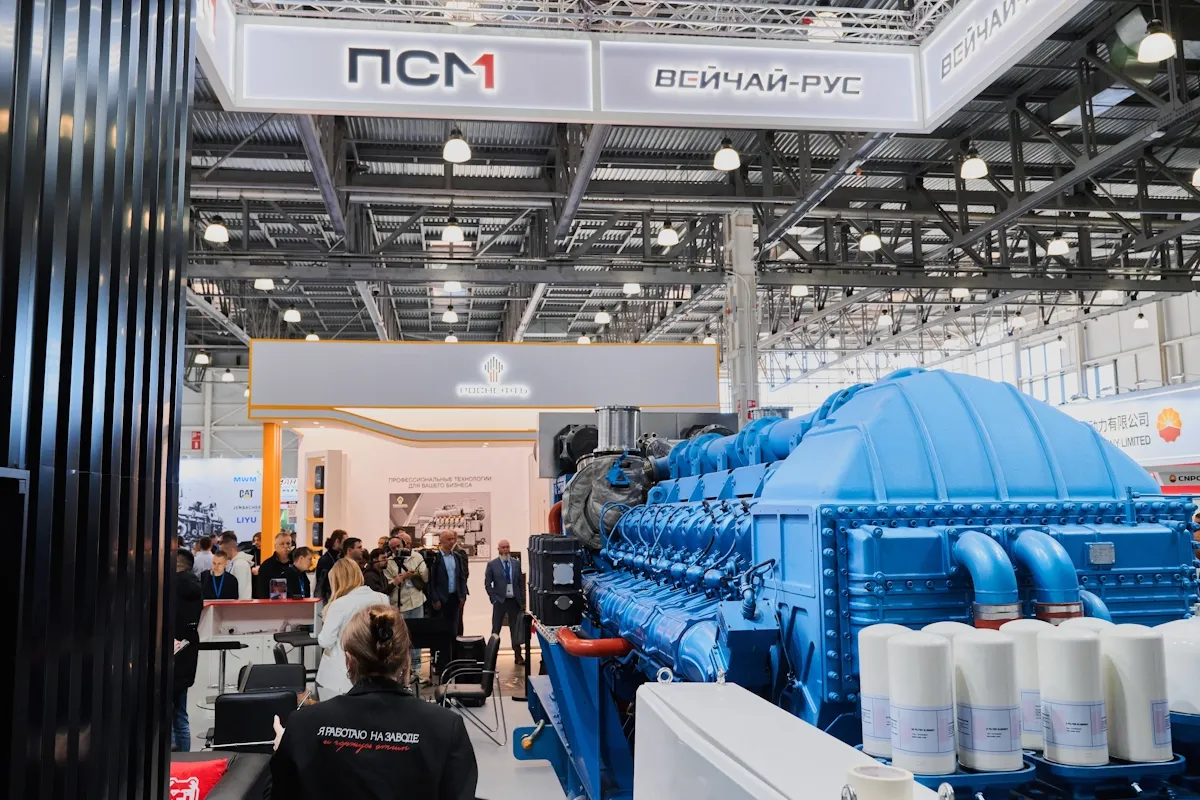

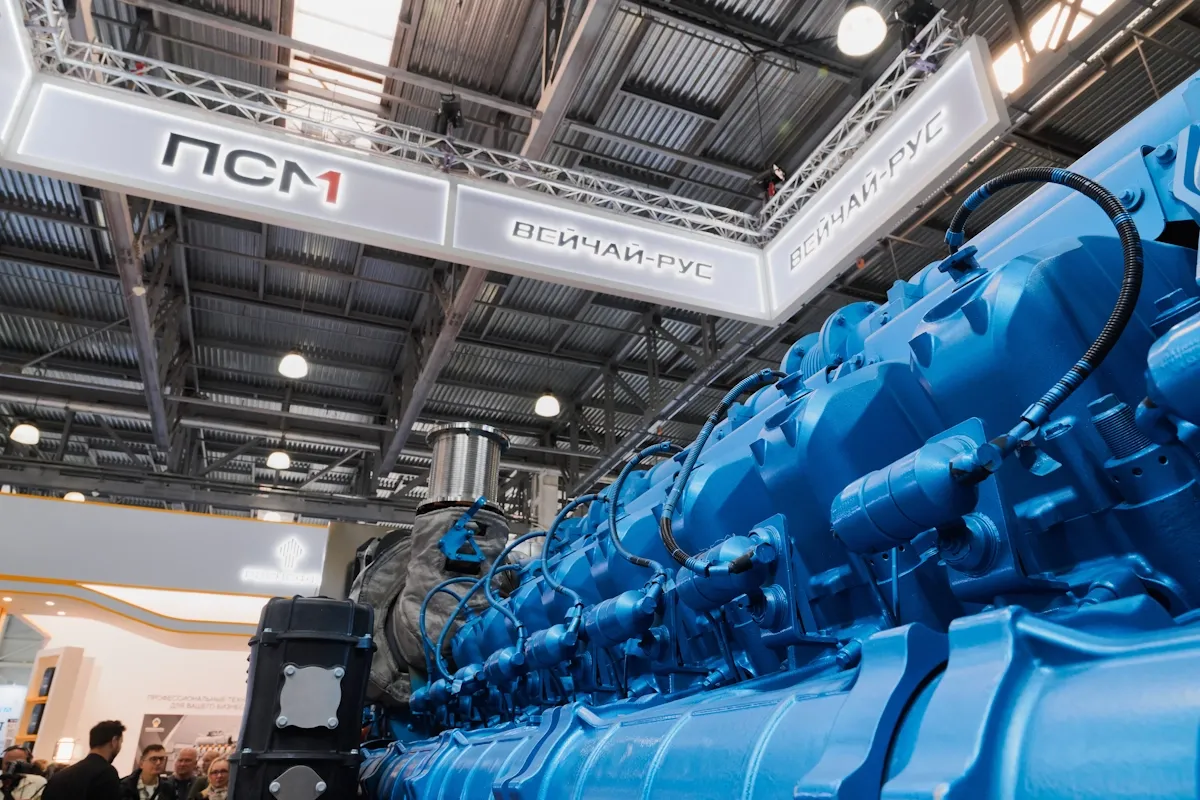

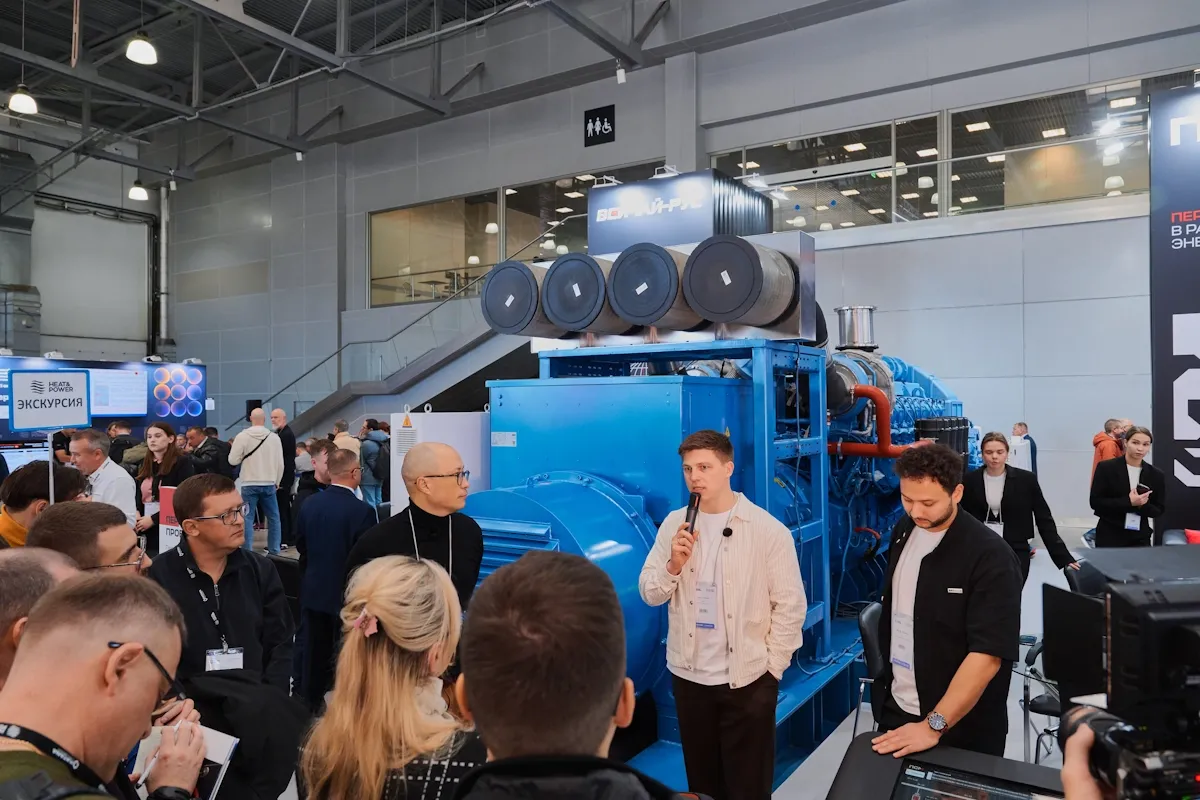

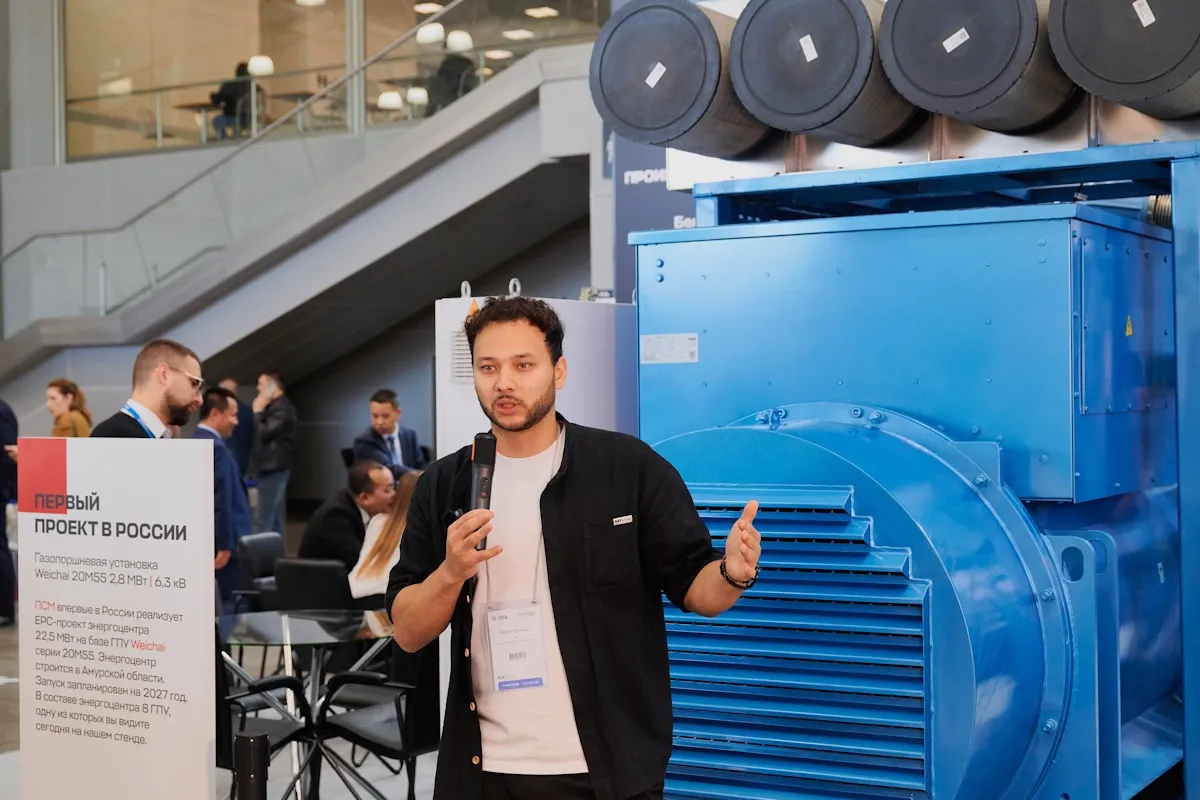

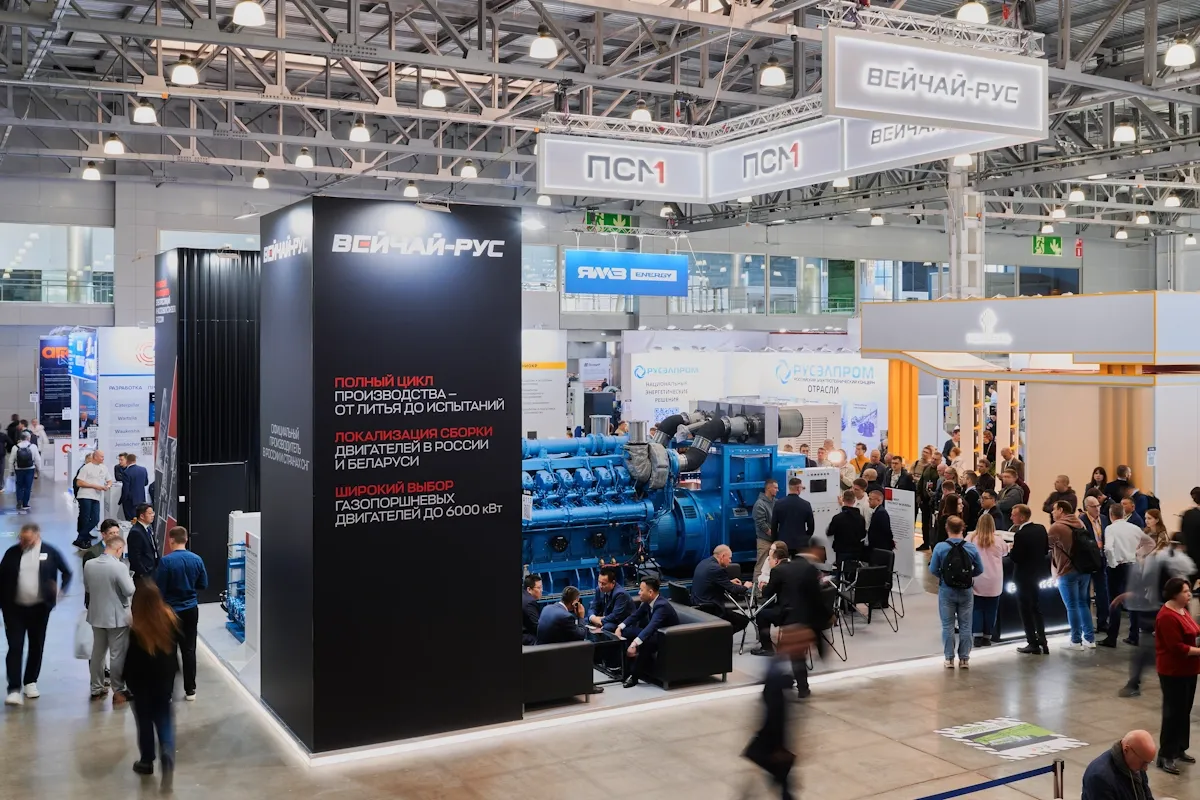

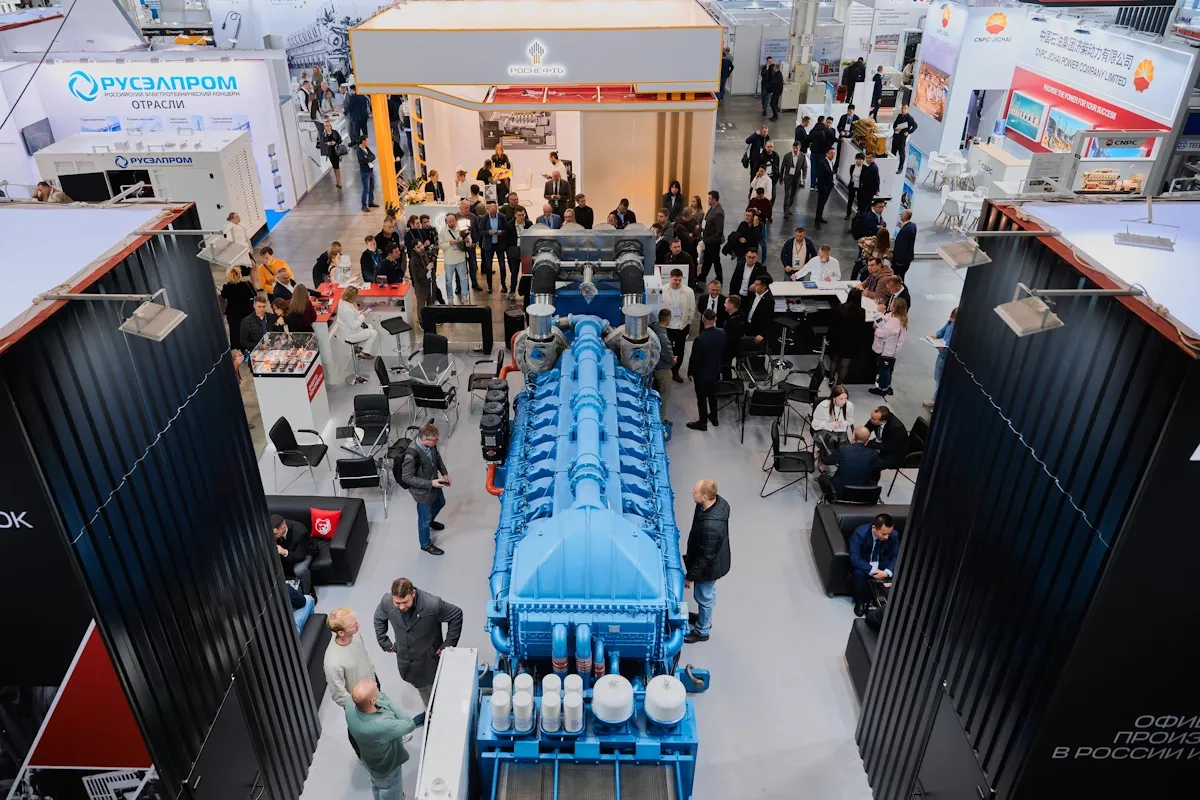

19 октября на Международной выставке Heat&Power в Москве провели презентацию газопоршневой установки 2,8 МВт вместе с производителем двигателя — Weichai Power. ГПУ впервые в России будет применена в энергокомплексе на Покровском руднике. Для Weichai — это рекордная мощность в газовой линейке двигателей.
Мощные газовые двигатели давно применяются в распределённой энергетике. На мировом рынке существуют серийные установки мощностью 3–5 МВт и выше. Новизна представленной ГПУ серии 20М55 заключается не в абсолютной рекордной мощности двигателя, а в расширении доступной технологической базы для строительства крупных российских энергоцентров.
Газ = Китай: выбор машин на рынке газовой генерации и параллельный импорт
После 2022 года российский рынок газовой генерации столкнулся с необходимостью перестраивать цепочки поставок и сервисного обслуживания оборудования. Одним из основных направлений поиска альтернатив стали китайские производители. При этом выбор новых технологических партнёров потребовал от российских инжиниринговых компаний глубокой проверки производственных процессов, проведения испытаний и накопления практического опыта эксплуатации оборудования.
На российском рынке вновь появляются коммерческие предложения на поставку европейских газовых двигателей Jenbacher, MTU и других брендов, в том числе через третьи страны. Однако возможность организовать такую поставку не исключает санкционных и финансовых рисков.
Крупные газовые двигатели производятся под заказ в течение нескольких месяцев. За период между внесением аванса и готовностью оборудования к отгрузке условия поставки могут измениться. При этом дорогостоящее проектное оборудование легко идентифицировать по производителю, серийному номеру, конечному заказчику и объекту назначения. В результате возникает риск блокировки поставки уже после оплаты, что может привести к замораживанию значительных средств и срыву сроков строительства энергоцентра.
Для ПСМ принципиальны не только технические характеристики оборудования, но и надёжность всей цепочки его поставки и последующего обслуживания.
Особенно забавно видеть предложения на европейские установки от компаний, у которых годовой оборот меньше стоимости самого проекта. Надо быть очень доверчивым заказчиком, чтобы отдать такой компании несколько сот миллионов и поверить, что она точно протащит Rolls-Royce через санкционный комплаенс, а если не получится — спокойно вернёт деньги.
Что важно знать про газопоршневой двигатель 20М55
ПСМ использует мультибрендовую модель производства: подбор двигателя и конфигурации электростанции выполняется под технические требования конкретного заказчика. При выборе учитываются мощность, режимы нагрузки, состав топлива, условия эксплуатации, стоимость обслуживания и доступность сервисной поддержки.

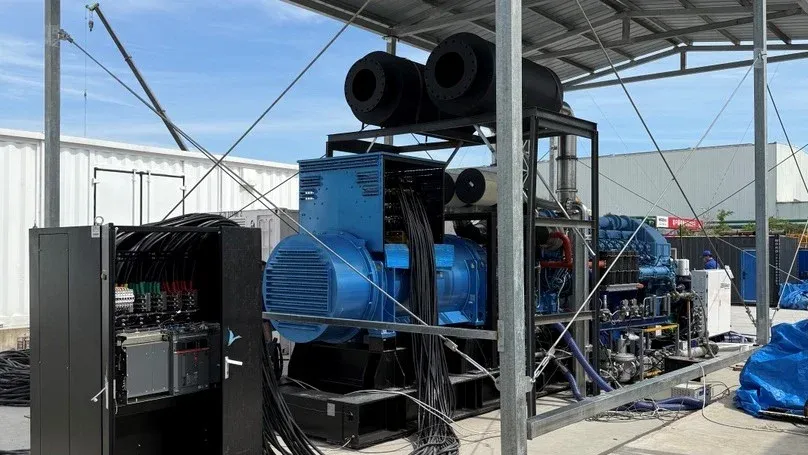

С Weichai Power компания сотрудничает с 2022 года. За это время ПСМ накопила опыт применения оборудования производителя, изучила его производственные процессы, провела испытания и оценила организацию сервисной поддержки. Газопоршневые установки на базе двигателей входящего в группу Weichai бренда Baudouin эксплуатируются в том числе на собственной производственной площадке ПСМ Прайм.
Разработка более мощного газового двигателя 20М55 позволяет использовать накопленный опыт при создании энергоцентров на десятки мегаватт с меньшим количеством ГПУ.
Основные технические характеристики ГПУ Weichai 20М55
| Параметр | Значение |
|---|---|
| Электрическая мощность (COP) | 2,8 МВт |
| Количество цилиндров | 20 |
| Рабочий объём двигателя | 109,4 л |
| Диаметр цилиндра × ход поршня | 180 × 215 мм |
| Частота вращения | 1500 об/мин |
| Расход газа в режиме COP | 738 нм³/ч |
| Расход масла на угар | Не более 0,3 г/кВт·ч |
| Габариты (Д × Ш × В) | 8706 × 2399 × 3008 мм |
| Масса | 31 000 кг |
Газопоршневая установка прошла комплексные нагрузочные испытания на заводе-изготовителе в Китае. Для реализации энергоцентра ПСМ и Weichai Power также сформировали совместную рабочую группу, обеспечивающую оперативное взаимодействие по техническим вопросам.
Теплоэнергетический комплекс ПСМ для Покровского АГК

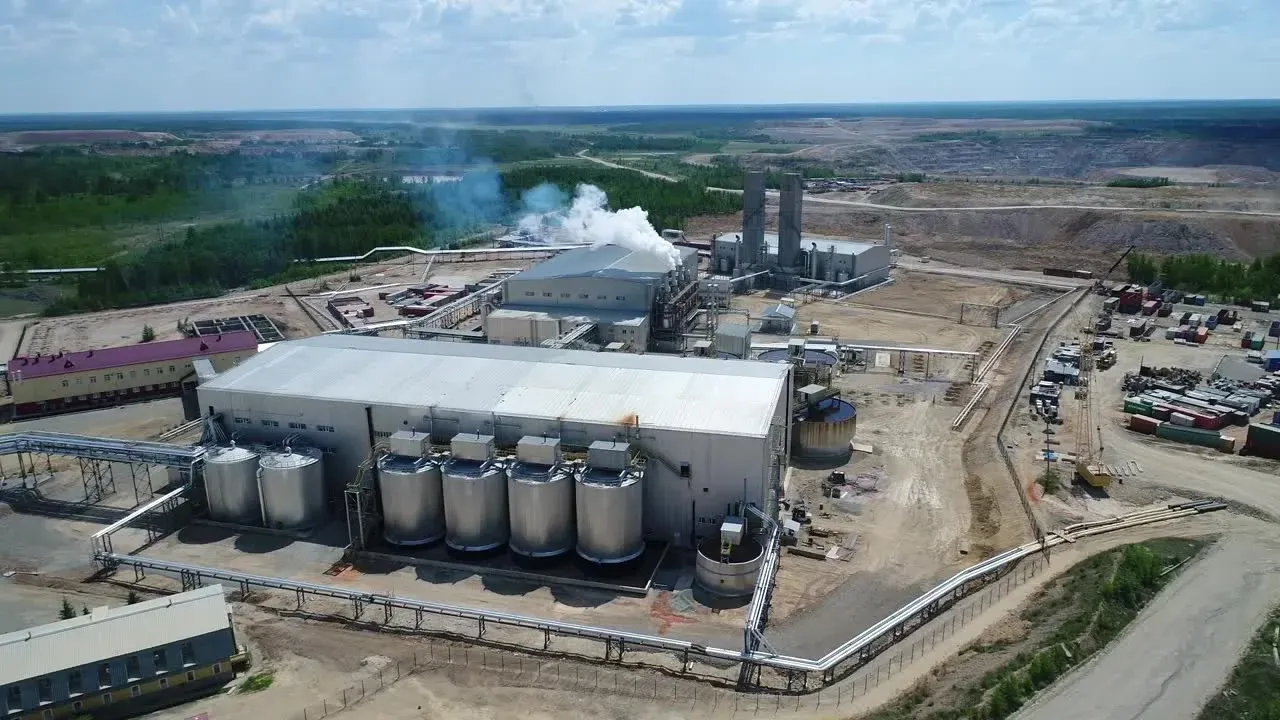

Строящийся энергоцентр предназначен для электро- и теплоснабжения Покровского автоклавно-гидрометаллургического комплекса — промышленного объекта по переработке золотой руды с непрерывным технологическим циклом.
Собственная генерация позволит предприятию снизить зависимость от внешней электросети, повысить надёжность энергоснабжения и оптимизировать затраты на электроэнергию.
Основные проектные параметры энергоцентра:
- Установленная электрическая мощность — 22,5 МВт
- Количество газопоршневых установок — 8
- Электрический КПД — 42,7%.
- Общая тепловая мощность — 19,4 МВт
- Класс напряжения — 6,3 кВ
- Частота тока — 50 Гц
- Основное топливо — природный газ
Энергоцентр спроектирован для работы в качестве основного источника электроснабжения в непрерывном режиме. Восемь ГПУ будут работать параллельно на общую нагрузку.

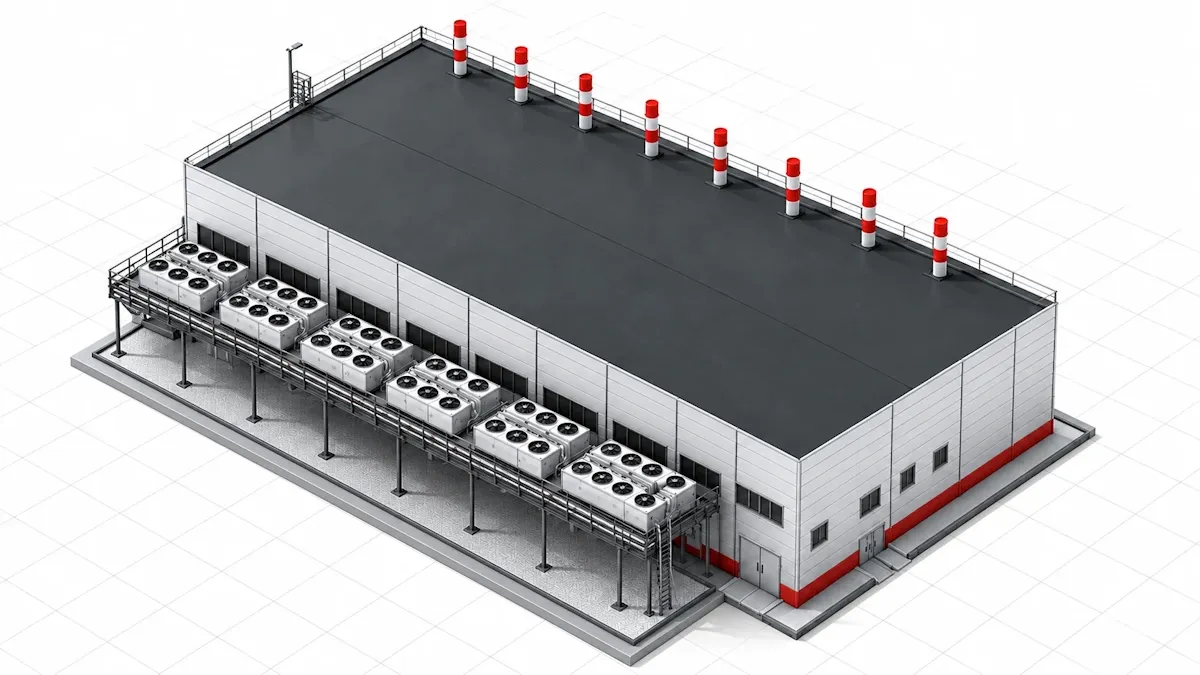

Особенность проекта — размещение всех восьми газопоршневых установок внутри здания. Такое решение предъявляет повышенные требования к инженерной инфраструктуре. Необходимо организовать подачу воздуха для работы двигателей, отвод тепла, вентиляцию машинного зала, системы охлаждения и газоснабжения.
Дополнительный фактор — климатические условия Амурской области. Проект учитывает расчётную температуру холодного периода до −39 °C, что влияет на выбор оборудования и проектирование вспомогательных систем.
Строительство энергоцентра включает значительно больше задач, чем поставку восьми газопоршневых установок. Эффективность и надёжность объекта определяются согласованной работой всех инженерных систем.
EPC-проект: от инженерных изысканий до автоматизации и запуска
ПСМ реализует энергоцентр Покровского АГК в формате EPC (Engineering, Procurement, Construction) — комплексного строительства под ключ.
В рамках одного контракта компания выполняет полный цикл работ:
- Проектирование. Инженерные изыскания, разработка основных технических решений, проектной и рабочей документации, сопровождение экологической экспертизы.
- Производство и комплектация. Подбор генерирующего и электротехнического оборудования, производство элементов энергосистемы, организация поставок и заводских испытаний.
- Строительство. Подготовка площадки, строительно-монтажные работы, установка ГПУ, прокладка инженерных коммуникаций и подключение оборудования.
- Автоматизация. Интеграция оборудования в единую автоматизированную систему управления технологическим процессом (АСУ ТП).
- Пусконаладочные работы. Проверка взаимодействия систем, испытания и подготовка энергоцентра к эксплуатации.
Отдельное направление проекта — промышленная автоматизация. АСУ ТП энергоцентра разрабатывается с ИТ-компанией, входящей в бизнес-контур ПСМ — ПСМ UNLIM.
В основу решения заложена клиент-серверная архитектура на базе SCADA. Система обеспечит автоматизированное управление газопоршневыми установками и закрытым распределительным устройством 6,3 кВ по заданным алгоритмам.
Интеграция генерации, распределения электроэнергии и АСУ ТП в единый комплекс позволяет согласовать режимы работы оборудования и организовать централизованный контроль основных параметров энергоцентра.
Ключевое преимущество EPC-подхода для заказчика — единая зона ответственности за конечный результат.
Вместо самостоятельной координации проектировщиков, поставщиков, строителей и специалистов по автоматизации предприятие работает с одним подрядчиком, который отвечает за совместимость решений и последовательность реализации проекта.
Это позволяет сокращать риски технических несоответствий, дополнительных доработок и задержек на стыке отдельных этапов строительства.
Перспективы применения газопоршневых установок мощностью 2,8 МВт
Проект Покровского АГК демонстрирует возможности создания крупных энергоцентров на базе газопоршневых установок единичной мощностью в диапазоне 2,5–3 МВт. Аналогичные решения могут применяться в других энергоёмких отраслях.
Центры обработки данных. Строительство локальных энергоцентров для ЦОД, включая объекты с высокими вычислительными нагрузками. В таких проектах газовая генерация может использоваться как основной или дополнительный источник электроснабжения в сочетании с необходимыми системами резервирования и бесперебойного питания.
Нефтегазовая отрасль. Создание собственных источников электроэнергии для месторождений, компрессорных станций и технологической инфраструктуры. При соответствующей подготовке топлива возможно применение газопоршневых установок на попутном нефтяном газе.
Агропромышленный комплекс. Обеспечение предприятий собственной электроэнергией и использование тепловой энергии газопоршневых установок в когенерационных схемах.
Экономическая эффективность собственной генерации зависит от доступности и стоимости газа, графика нагрузки, требований к резервированию и капитальных затрат на создание энергосистемы. Поэтому каждый проект требует индивидуальной технической и экономической проработки.
Для российского рынка появление новых мощных газопоршневых установок расширяет выбор доступных технологических решений. Однако ключевую роль играет не только сам двигатель, но и возможность обеспечить его поставку, интеграцию, техническое обслуживание и надёжную эксплуатацию.
