Что такое SCADA и зачем она современной промышленности
SCADA (от англ. Supervisory Control and Data Acquisition — диспетчерское управление и сбор данных) — это аппаратно-программный комплекс для диспетчерского управления, мониторинга и сбора данных о технологических процессах. Он обеспечивает автоматическое получение, обработку, отображение и архивирование информации от различных датчиков и устройств, находящихся на объектах. Система управления позволяет оператору и инженерам в режиме реального времени контролировать оборудование и технологические процессы, а также выдавать оперативные управляющие команды с центрального пульта.
В условиях масштабной автоматизации любого производства ключевым фактором эффективной работы предприятия становится непрерывный контроль промышленных задач. Для современного производства важно быстро реагировать на изменение параметров оборудования и управлять сложными объектами без постоянного присутствия персонала на каждом участке.
Исторически управление технологическими процессами требовало присутствия человека у каждого прибора. Появление и активное использование SCADA-платформ трансформировали эту модель. Сегодня автоматизированные системы управления (АСУ ТП) на базе SCADA применяются в большинстве отраслей, от энергетики и подстанций до нефтегазовой промышленности, машиностроительных линий и инженерных инфраструктур крупных зданий. SCADA применяется как верхний уровень такой системы и обеспечивает централизованный контроль оборудования.
Использование технологии SCADA снижает влияние человеческого фактора, оптимизирует расходы на техническое обслуживание и гарантирует высокий уровень безопасности даже для географически распределенных и удаленных объектов.
Трехуровневая архитектура SCADA-систем

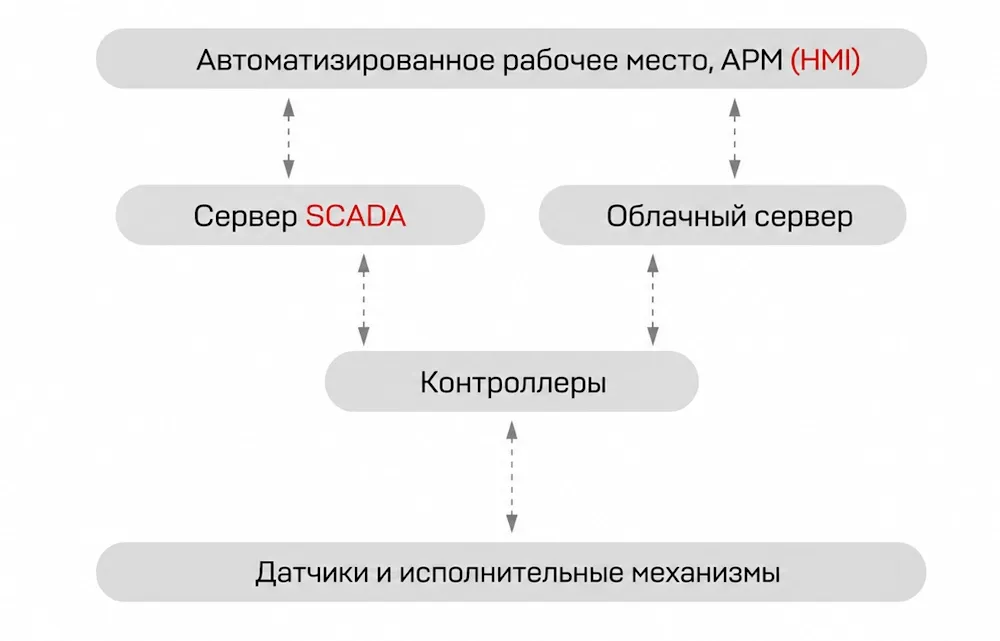

Архитектура SCADA-системы строится по иерархическому принципу, где каждый уровень выполняет конкретные задачи по сбору, передаче и обработке данных. Такая структура обеспечивает надежность работы инфраструктуры и позволяет легко масштабировать комплекс под объекты любой сложности.
В общем виде классическая система включает три основных уровня:
- Нижний уровень. Состоит из первичных приборов и исполнительных механизмов. В систему входят датчики температуры, давления, расхода, токовые трансформаторы, клапаны, задвижки, насосы и другие устройства. На этом этапе происходит непосредственный съем физических параметров технологического процесса и конвертация их в электрический сигнал.

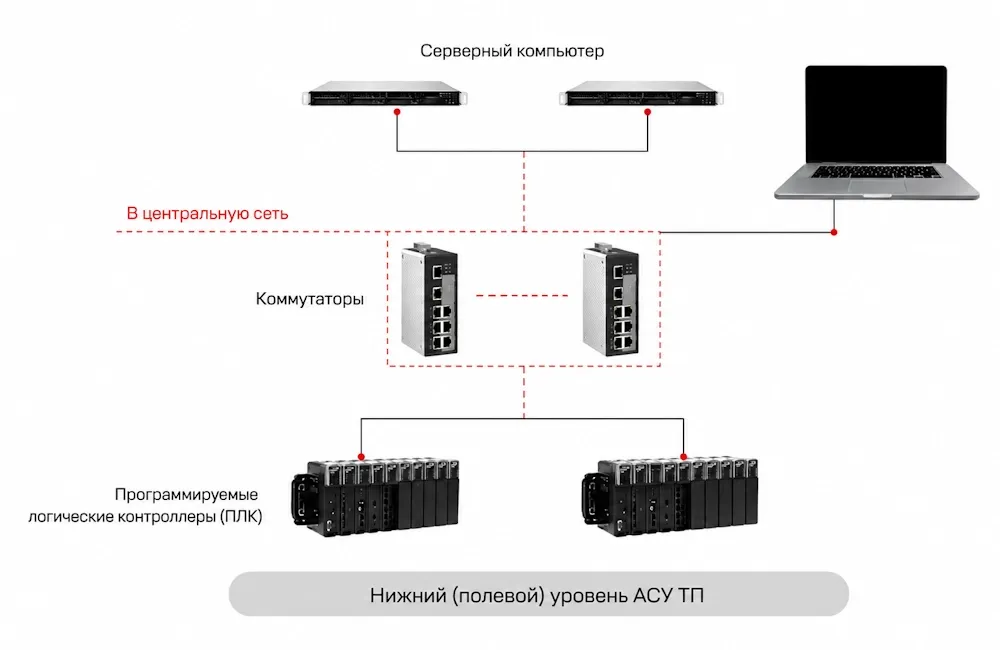

- Средний уровень. Базируется на автоматических устройствах — программируемых логических контроллерах (ПЛК / PLC) и модулях удаленной связи с объектом (RTU). Контроллеры принимают сигналы с нижнего уровня, обрабатывают данные и выполняют локальные алгоритмы управления технологическим процессом и защиты оборудования.
- Верхний уровень. Аппаратно-программный комплекс, в котором находится центральный сервер базы данных, специализированное программное обеспечение и рабочие места (АРМ) операторов и инженеров. Сервер собирает исторические и оперативные данные от нескольких ПЛК, управляет архивированием событий и формирует единую картину состояния всего производства на экране компьютера.
Связь между уровнями обеспечивают специализированные каналы передачи данных, включая локальные сети Ethernet, интерфейсы RS-485 и беспроводные технологии. Благодаря такой архитектуре диспетчер получает полную возможность контролировать тысячи разрозненных точек через единую систему управления.
Как работает SCADA: основные функции и инструменты
Работа SCADA-системы основана на непрерывном сборе данных с контроллеров, анализе сигналов и представлении информации оператору для принятия решений. Современные SCADA-решения предоставляют инженерам полный набор инструментов для управления технологическими процессами любой сложности.
Ключевые функции и инструменты SCADA включают в себя:
- Сбор и обработка данных. Сервер в режиме реального времени получает потоки параметров от ПЛК и датчиков, проверяет их на валидность и подготавливает для отображения и хранения.

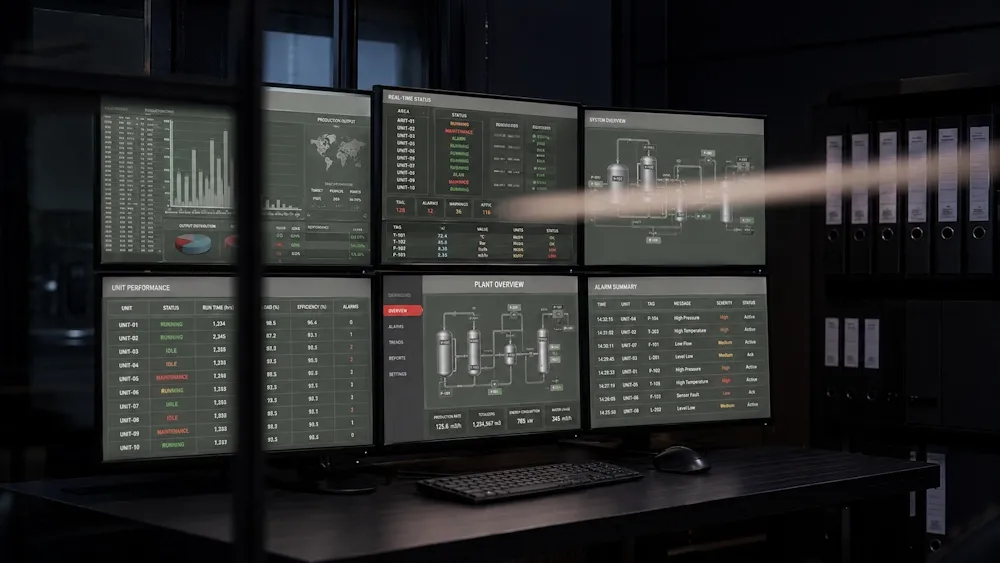

- Человеко-машинный интерфейс (HMI) и визуализация. Мониторинг оборудования и технологического процесса ведется с помощью мнемосхем, графиков и таблиц. Визуализация позволяет диспетчеру мгновенно оценить текущий режим работы установки, линии или отдельной системы.
- Диспетчерское управление и автоматизация. Оператор имеет возможность дистанционно отправлять команды пуска/останова, менять настройки режимов и переключать агрегаты. Часть оперативных действий автоматика выполняет самостоятельно по заранее прописанным сценариям.
- Сигнализация аварий и событий (Alarming). При выходе параметров за допустимые границы система регистрирует аварийную ситуацию и формирует сообщение оператору. Это позволяет оперативно реагировать и предотвращать развитие аварийной ситуации.
- Архивирование, аналитика и формирование отчетов. Журналирование показателей за длительный период (исторические базы данных) позволяет анализировать работу оборудования, выявлять тренды, находить причины ошибок и оптимизировать производительность системы.
Протоколы связи и сетевая инфраструктура
Надежность функционирования SCADA-системы напрямую зависит от качества и скорости обмена информацией между оборудованием полевого уровня, контроллерами и центральным сервером. Для интеграции оборудования в единую среду и контроля промышленных процессов используются стандартизированные промышленные протоколы и сетевые интерфейсы.
Основные компоненты и технологии передачи данных:
- Промышленные протоколы. Для опроса контроллеров и датчиков активно применяются протоколы Modbus, IEC, DNP3 и Profibus. Они обеспечивают стабильную доставку команд и сигналов даже в условиях высоких электромагнитных помех.
- Стандарт OPC (Open Platform Communications). Универсальная платформа и набор драйверов, обеспечивающие бесшовный обмен данными между программным обеспечением верхнего уровня и ПЛК любых независимых марок.
- Сетевая среда системы. Связь строится на базе каналов Ethernet, оптоволоконных линий, а также беспроводных технологий (3G/4G/5G, радиомодемы) для взаимодействия с удаленными объектами.
- Защита информации. Современные стандарты безопасности инфраструктуры требуют использования изолированных локальных сетей, шифрования трафика и строгого разграничения прав доступа персонала. На критически важных объектах с повышенными требованиями к кибербезопасности применяются средства контроля событий ИБ и обнаружения вторжений. Системы обнаружения вторжений могут быть отдельным элементом защищенного контура и не относятся к базовым функциям SCADA.
Основные протоколы и стандарты обмена данными в SCADA-системах
| Протокол / стандарт | Назначение | Где применяется |
|---|---|---|
| Modbus (RTU / TCP | Обмен данными с ПЛК, RTU и приборами в системах промышленной автоматизации | Универсально, большинство ПЛК в инженерных системах |
| IEC 60870-5-104 | Телемеханика: мониторинг и дистанционное управление по TCP/IP | Электроэнергетика, подстанции |
| DNP3 | Передача телеметрии, событий и команд в SCADA-системах | Электроэнергетика, водоснабжение |
| Profibus | Обмен данными между контроллерами и устройствами полевого уровня | Производственная и процессная автоматизация, управление промышленными процессами |
| OPC (Open Platform Communications) | Унифицированный обмен данными между оборудованием и программными системами | Интеграция ПЛК, SCADA, HMI, MES/ERP и оборудования разных производителей |
Благодаря гибкой сетевой архитектуре инженеры могут подключать к системе SCADA как локальные установки в рамках одного машинного зала, так и тысячи точек распределенной инфраструктуры.
Сферы применения SCADA-систем
SCADA-решения применяются на предприятиях, где требуется непрерывный мониторинг и контроль промышленных процессов. Масштабируемость и универсальность SCADA-платформ позволяют использовать их практически в любой отрасли.
Ключевые отрасли применения:
- Энергетика и электрические подстанции. Контроль параметров дизель-генераторных установок (ДГУ), газопоршневых установок (ГПУ), источников бесперебойного питания (ИБП), высоковольтных выключателей и систем автоматического ввода резерва (АВР). Система SCADA гарантирует безаварийное переключение питания на объектах критической инфраструктуры.
- Нефтегазовая промышленность. Мониторинг протяженных магистральных трубопроводов, скважин, газораспределительных и насосных станций, где приборы находятся за сотни километров от центра управления.
- Производство и машиностроение. Автоматизация производства: контроль конвейерных линий, контроль роботизированных ячеек, станочных парков и узлов сборки продукции для соблюдения стандартов качества.
- Водоснабжение и ЖКХ. Управление работой насосных станций, очистных сооружений, котельных и городских инженерных сетей с автоматическим регулированием давления и температуры.
Преимущества внедрения и экономический эффект
Внедрение SCADA-решения позволяет централизовать контроль оборудования и технологических процессов и переводит эксплуатацию промышленных объектов на качественно новый уровень, обеспечивая прямую финансовую и операционную отдачу для компании. За счет глубокой автоматизации сбора информации и управления процессами достигаются конкретные экономические и технические результаты.
Основные преимущества системы SCADA для предприятия:
- Снижение операционных расходов. Оптимизация штата персонала за счет централизации функций контроля и сокращения числа выездов обслуживающих бригад на удаленные объекты.
- Повышение надежности и предотвращение аварий. Раннее обнаружение аномальных параметров позволяет блокировать развитие критических ситуаций до момента выхода оборудования из строя.
- Увеличение производительности. Непрерывный анализ работы линий и агрегатов помогает устранять узкие места, минимизировать простои и оптимизировать технологические циклы.
- Исключение человеческого фактора. Автоматическое выполнение регламентных сценариев и переключений устраняет риск ошибок оператора при ликвидации инцидентов.
- Продление ресурса техники. Равномерное распределение нагрузки и своевременное техническое обслуживание на основе реальной наработки сокращают затраты на капитальный ремонт.
Тенденции развития: российские решения, облачные технологии и выбор платформы
Современный рынок промышленной автоматизации переживает масштабную трансформацию. Разработка и внедрение новых программных платформ сегодня базируются на принципах технологической независимости, отказоустойчивости и глубокой интеграции с цифровой экосистемой предприятия.
Ключевые тренды и ориентиры при выборе системы:
Российские разработки и импортозамещение. Очевидный стандарт последних лет — переход на отечественные SCADA-системы. Рост спроса на отечественные решения стимулировал российских производителей выпускать полнофункциональные решения, ориентированные на требования к защите данных и применению реестрового ПО на крупных и критически важных объектах .
Интеграция с облачными технологиями и аналитикой. Новые версии платформ поддерживают прямое взаимодействие с облачными сервисами, технологиями машинного обучения и базами данных верхнего уровня (MES, ERP). Это расширяет возможности предиктивного анализа и позволяет оптимизировать производственные цепочки масштаба компании.
Безопасность и масштабируемость. Стандарты защиты от киберугроз требуют постоянных обновлений программного обеспечения, гибких настроек прав доступа, использования клиент-серверных архитектур с поддержкой работы сотен тысяч информационных точек.
Грамотный выбор платформы. При выборе российского SCADA-решения для конкретного проекта, помимо стоимости лицензий, важно оценивать и наличие специализированных драйверов для подключения текущего оборудования, возможности техподдержки, простоту обучения инженеров и перспективность развития продукта на рынке РФ.
Внедрение надежной SCADA-системы — это долгосрочная инвестиция в устойчивость инфраструктуры, которая окупается за счет снижения риска простоя, оптимизации использования ресурсов и абсолютной прозрачности каждого технологического процесса.

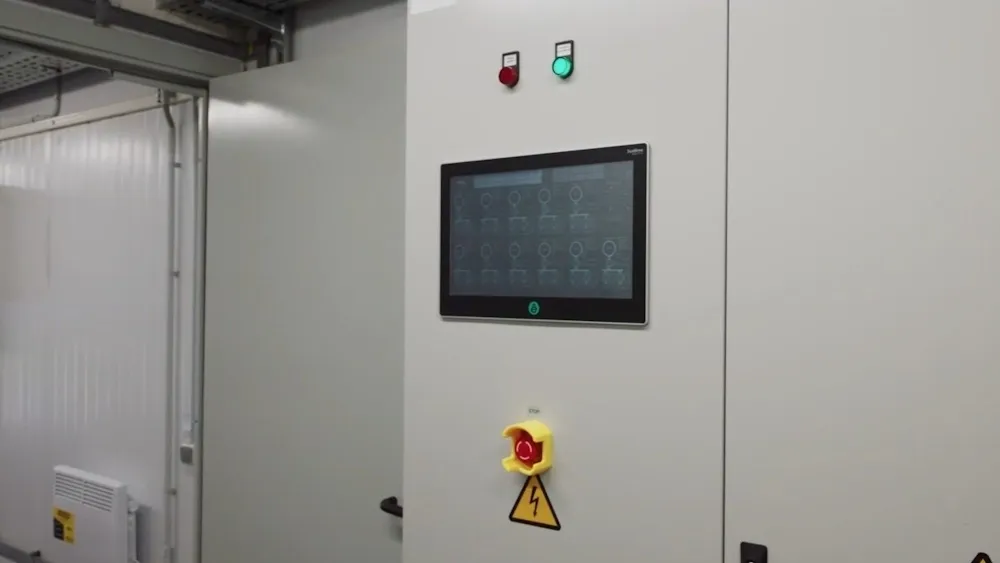

Специализированная система управления промышленной энергетикой UNLIM SCADA
В рамках комплексных инженерных решений компания UNLIM, созданная в тесном партнерстве с компанией ПСМ, внедряет российскую SCADA-платформу диспетчеризации UNLIM SCADA, созданную специально под задачи распределенной энергетики и насосных станций.
В отличие от универсального коробочного ПО, UNLIM SCADA проектировалась с учетом специфики тяжелого технологического оборудования и высоких требований к отказоустойчивости.
Ключевые возможности и преимущества UNLIM SCADA:
- Высокая надежность и горячее резервирование. Поддержка дублирования серверов и автономная отработка локальных алгоритмов системы на уровне контроллеров гарантируют непрерывный контроль энергоснабжения даже при сбоях сетевой инфраструктуры.
- Мультивендорность и гибкая интеграция системы. Поддержка всех основных промышленных протоколов позволяет объединять в единый контур оборудование разных производителей — от газопоршневых и дизельных электростанций до контроллеров и датчиков.
- Сквозная связка с корпоративным ИТ-контуром. Платформа выступает связующим звеном между оборудованием «в поле» и верхнеуровневыми системами (MES, ERP, 1С), обеспечивая прозрачность энергопотребления и аналитику процессов в реальном времени.
- Индивидуальное проектирование и внедрение под ключ. Команда инженеров закрывает полный цикл — от аудит-обследования и разработки индивидуальных мнемосхем до поставки шкафов автоматики, проведения пусконаладочных работ и последующего сервисного сопровождения системы.
Внедрение отечественной платформы UNLIM SCADA позволяет получить единый центр управления энергосистемой объекта с гарантией полной независимости от импортного софта и стабильности в любых эксплуатационных условиях.
Часто задаваемые вопросы о SCADA
АСУ ТП — более широкое понятие. Это вся система управления и автоматизации объекта в целом: датчики, исполнительные механизмы, программируемые логические контроллеры (ПЛК), сети передачи данных, шкафы автоматики и программное обеспечение.
SCADA обычно относится к верхнему уровню системы автоматизации. Она собирает данные с контроллеров, визуализирует состояние оборудования на АРМ оператора, ведет архив, регистрирует события и аварии и позволяет передавать диспетчерские команды. Таким образом, SCADA может быть частью АСУ ТП, но не заменяет всю систему автоматизации.
SCADA можно использовать без ПЛК. В таком случае данные могут поступать в систему через RTU, удаленные модули ввода-вывода, шлюзы или напрямую от интеллектуальных приборов с цифровыми интерфейсами.
Однако в большинстве промышленных систем локальные алгоритмы управления и защиты выполняются контроллером непосредственно на объекте, независимо от работы SCADA и канала связи. Чаще всего эту функцию выполняет ПЛК, но в отдельных архитектурах его роль может выполнять RTU или другое устройство локальной автоматизации.
SCADA при этом остается верхним уровнем системы: обеспечивает визуализацию и диспетчеризацию, архивирование данных, регистрацию аварий и событий и обмен информацией с другими верхнеуровневыми системами. Без ПЛК можно обойтись достаточно часто: главным образом в простых задачах мониторинга, где не требуется сложная логика управления и быстродействующая защита.
SCADA может быть не нужна, если оборудование сосредоточено на одном объекте и для его эксплуатации достаточно локального управления с панели или шкафа автоматики. Например, если оператор находится непосредственно рядом с оборудованием и нет необходимости централизованно собирать данные, вести архив, получать удаленные аварийные сообщения или управлять несколькими установками из единого диспетчерского пункта.
Необходимость в SCADA появляется, когда требуется объединить оборудование в единый контур: централизованно контролировать несколько установок, хранить историю параметров, отслеживать аварии и события, организовать удаленное управление или интеграцию с корпоративными системами предприятия.
На российском рынке представлены различные отечественные SCADA-системы, например TRACE MODE, MasterSCADA 4D, Rapid SCADA, Simple-SCADA и UNLIM SCADA. Они отличаются архитектурой, набором поддерживаемых протоколов, возможностями интеграции и специализацией.
UNLIM SCADA ориентирована прежде всего на задачи промышленной энергетики и насосных комплексов. При выборе системы важно учитывать не только функциональность платформы, но и совместимость с оборудованием объекта, требования к надежности и информационной безопасности, возможности масштабирования и технической поддержки.
SCADA не привязана к масштабу предприятия. Ее можно применять и на небольших объектах — например, в котельной, насосной станции, энергоцентре или отдельном производственном цехе.
Ключевой фактор — не размер бизнеса, а задачи автоматизации: сколько оборудования и параметров нужно контролировать, требуется ли централизованный контроль, архивирование данных и построение трендов, регистрация аварий и событий, дистанционное управление или интеграция с другими системами предприятия.
Поэтому SCADA может быть оправдана как на небольшом самостоятельном объекте, так и в распределенной инфраструктуре крупного предприятия.
Полная остановка производства требуется не всегда. Значительную часть работ — проектирование, конфигурирование SCADA, программирование ПЛК, сборку шкафов и заводские испытания — можно выполнить до проведения работ на действующем объекте.
На площадке выполняются подключение оборудования, интеграция и пусконаладочные работы. Для отдельных переключений или подключения к действующим системам могут потребоваться технологические окна либо кратковременная остановка отдельных участков. Возможность внедрения без остановки всего производства определяется архитектурой существующей системы автоматизации и предусматривается еще на этапе проектирования.
Если система спроектирована корректно, критически важные алгоритмы управления и защиты выполняются на уровне ПЛК или других локальных контроллеров и не зависят от работы сервера SCADA. Поэтому отказ сервера сам по себе не должен приводить к потере управления оборудованием: локальная автоматика продолжает выполнять заложенные алгоритмы.
При этом оператор может временно потерять функции верхнего уровня — визуализацию, диспетчерское управление через SCADA, доступ к трендам и журналам событий. Конкретные последствия зависят от архитектуры системы и схемы резервирования.
На объектах с повышенными требованиями к надежности предусматривают резервирование SCADA-серверов и каналов связи. При отказе основного сервера его функции может принять резервный, что позволяет сохранить диспетчерский контроль.
