Автоматизация насосной станции: частотный привод, автозапуск и удалённый контроль

Ручное управление насосными станциями неизбежно ведет к гидроударам, перерасходу электроэнергии и аварийным простоям из-за человеческого фактора. В этой статье разбираем, как внедрение частотно-регулируемого привода, противоаварийной автоматики на базе ПЛК и дистанционного контроля в SCADA позволяет оптимизировать нагрузку на сеть, исключить «сухой ход» и сократить затраты предприятия на обслуживание до 40%.

Экономия электроэнергии до 40%. Переход от ручного дросселирования задвижками к плавному частотному регулированию (ЧРП) устраняет перегрузки сети при пуске и снижает энергопотребление станции на 25–40%.

Защита от гидроударов и «сухого хода». Плавный разгон и остановка насосов исключают гидродинамические удары в магистрали, а многоканальный контроль уровня, протока и тока двигателя предотвращает заклинивание рабочих колес при отсутствии среды.

Бесперебойность через АВР и ротацию. Автоматика вводит резервный агрегат за считанные секунды при отказе основного, а алгоритм циклической ротации по наработке моточасов обеспечивает равномерный износ всего насосного парка.

Автономность и предиктивный контроль в SCADA. Объединение распределенных насосных станций в единый диспетчерский контур исключает потребность в постоянных дежурных бригадах, позволяет выявлять износ и кавитацию по графикам трендов и мгновенно оповещает инженеров об авариях.

Почему ручное управление насосами уходит в прошлое

В современных системах водоснабжения, водоотведения и промышленных контурах традиционный ручной режим работы оборудования становится все менее популярным. Эксплуатация насосных станций без средств автоматики неизбежно сопровождается высокими рисками: человеческий фактор персонала, несвоевременное включение или отключение агрегатов приводят к аварийным ситуациям, гидроударам в трубопроводе и ускоренному износу электродвигателей.

Постоянное изменение параметров водоразбора требует непрерывного контроля подачи воды и точного поддержания давления в сети. Прямой пуск мощных насосов создает критические скачки пускового тока, перегружает питающие электрические сети и провоцирует перерасход электроэнергии. В случае внезапного падения уровня в резервуаре или прорыва магистрали оператор не успевает среагировать вовремя, что влечет за собой риск «сухого хода», поломку дорогостоящих механизмов и многомиллионные затраты на внеплановый ремонт насосных станций.

Комплексная автоматизированная система управления решает эти проблемы системно:

• Снижение эксплуатационных расходов: оптимизация рабочих циклов насосов снижает потребление электроэнергии до 30–40% за счет исключения работы в тупик и дросселирования.
• Безопасность и надёжность технологических процессов: автоматический контроль ключевых параметров исключает возникновение аварий и предотвращает сбои подачи ресурса потребителям.
• Минимизация влияния персонала: автоматика непрерывно отслеживает состояние оборудования, берет на себя рутинные операции переключения и защищает насосные станции в режиме реального времени.

Внедрение современных инженерных решений переводит насосную станцию из категории объектов постоянного дежурства в класс автономных, энергоэффективных комплексов с длительным сроком межремонтной эксплуатации.

Структура системы автоматизации: уровни и аппаратная база

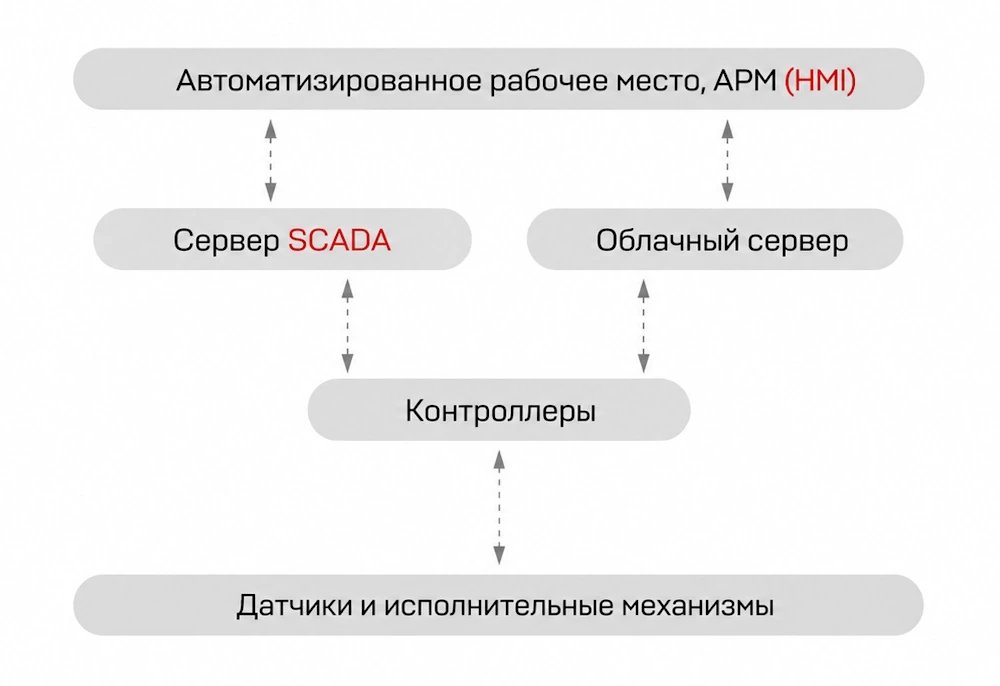

Современная автоматизированная насосная станция строится по трехуровневой иерархической схеме, где каждый контур отвечает за свой круг задач — от прямого взаимодействия с физической средой до вывода аналитики диспетчеру. Слаженная интеграция этих звеньев обеспечивает стабильное функционирование всего технологического комплекса.

• Полевой уровень (первичные приборы и КИПиА). Основа точного регулирования процессов работы насосных станций. Первичные датчики давления в напорном коллекторе, преобразователи расхода воды, датчики температуры обмоток электродвигателя и подшипниковых узлов, а также приборы контроля уровня жидкости в приемном резервуаре непрерывно считывают физические показатели среды. Данные элементы формируют поток дискретных и аналоговых сигналов, отражающих реальное состояние технологического оборудования. Сюда же входят исполнительные механизмы: электрифицированные задвижки, электромагнитные клапаны и аварийная сигнализация.
• Уровень автоматического управления (контроллеры и силовая часть). Ядром аппаратного комплекса насосных станций выступают программируемые логические контроллеры (ПЛК). Они выполняют циклический сбор информации с датчиков через модули аналоговых и дискретных входов, осуществляют математическую обработку параметров по заданным алгоритмам и формируют команды управления на модули дискретных выходов. Все компоненты (ПЛК, блоки бесперебойного питания, барьеры искрозащиты, коммутационные аппараты, силовые пускатели и системы принудительной вентиляции) монтируются в специализированные шкафы управления и автоматики. Именно здесь принимаются решения о переключении режимов и мгновенной отсечке аварийных ситуаций.
• Верхний уровень (HMI и диспетчеризация). На уровне локального контроля используются графические панели оператора, монтируемые на дверцу шкафа. Наглядный интерфейс позволяет обслуживающему инженеру быстро задать рабочие уставки, выбрать режим функционирования и управления (ручной или автоматический), отследить текущую нагрузку на насосные станции и просмотреть журнал неисправностей. Этот же уровень служит шлюзом для дальнейшей передачи технологических данных в централизованные диспетчерские комплексы управления предприятия.

Частотно-регулируемый привод (ЧРП): режимы, защита и энергоэффективность

Ключевым звеном современной насосной станции являются частотные преобразователи. Традиционные схемы с прямым пуском от электросети вызывают резкие броски пускового тока, которые в 5–7 раз превышают номинальные значения электродвигателя. Внедрение частотного привода обеспечивает функцию плавного разгона и плавной остановки рабочих агрегатов, полностью исключая гидравлические удары в напорном трубопроводе и кратно продлевая срок службы запорной арматуры и подшипников.

Использование частотно-регулируемого привода решает комплекс базовых задач:

• Точное поддержание технологических параметров. Преобразователь частоты регулирует скорость вращения вала насоса на базе ПИД-регулирования. Система в реальном времени анализирует показания датчика давления: при увеличении водоразбора частота вращения автоматически наращивается, а при спаде потребления снижается. Это исключает избыточное давление в сети и гарантирует стабильное водоснабжение потребителей при минимальном расходе электроэнергии.
• Каскадное управление группой агрегатов. Каскадное управление — это режим работы насосной станции, при котором ПЛК подключает или отключает дополнительные насосы группы в зависимости от текущей нагрузки, вместо постоянной работы всех агрегатов на полной мощности. Если производительности одного ведущего насоса на максимальной частоте недостаточно для покрытия пиковой нагрузки, автоматика плавно подключает в работу дополнительный ведомый агрегат из группы. При снижении расхода лишний насос автоматически выводится из работы.
• Выравнивание наработки моточасов. Ротация насосов — это алгоритм, который поочерёдно назначает ведущим агрегат с наименьшей наработкой моточасов, чтобы все насосы группы изнашивались равномерно. Контроллер непрерывно ведет учет времени работы каждого двигателя и при очередном пуске циклически переназначает приоритеты. Это исключает преждевременный выход из строя отдельных машин и равномерно распределяет межсервисный ресурс по всей насосной группе.
• Снижение затрат и экономия ресурсов. Поскольку потребляемая электродвигателем мощность пропорциональна кубу скорости вращения, даже небольшое снижение рабочей частоты при слабом водоразборе обеспечивает колоссальную экономию ресурсов предприятия. За счет отказа от механического дросселирования задвижками общее энергопотребление насосной станции сокращается на 25–40%.

Алгоритмы автозапуска и технологические защиты

Надежная работа насосной станции невозможна без грамотно выстроенной противоаварийной логики, которая отрабатывает критические сценарии без участия человека. Алгоритмы программируемых логических контроллеров обеспечивают полную защиту механической и электрической части оборудования.

Ключевые сценарии и механизмы защиты:

• Автоматический ввод резерва (АВР). При внезапном отказе основного насоса по сигналу перегрузки, падению давления ниже критического порога или неисправности преобразователя частоты — ПЛК моментально формирует команду на отключение аварийного агрегата и автоматический пуск резервного. Смена насосной станции происходит за секунды, что гарантирует бесперебойную подачу воды в технологическую сеть без гидравлических просадок.
• Комплексная защита от «сухого хода». Работа насосной части без перекачиваемой среды приводит к перегреву уплотнений и заклиниванию рабочего колеса. Автоматика контролирует наличие жидкости сразу по нескольким дублирующим каналам: кондуктометрическим и поплавковым датчикам уровня в резервуаре, реле протока на входном патрубке или по резкому падению тока электродвигателя при сохранении высокой рабочей частоты. При фиксации угрозы «сухого хода» контроллер блокирует пуск и производит аварийную остановку насосной станции.
• Электрические и тепловые блокировки. Система управления непрерывно отслеживает качество питающей электросети: перекос и пропадание фаз питания, скачки напряжения и броски тока. Датчики температуры обмоток статора и подшипников предотвращают перегрев мотора при повышенной нагрузке или затрудненном вращении ротора.
• Специфика канализационных насосных станций (КНС). В комплексах водоотведения логика автоматизации подчинена дискретному циклу откачки стоков. Датчики контролируют уровень сточных вод в приемном резервуаре: при достижении первого порога включается первый насос, при продолжении притока подключается второй агрегат, а при спаде уровня насосы последовательно отключаются. Для предотвращения заиливания дна и скопления осадка алгоритмы периодически запускают специальные циклы взмучивания и чередуют работу насосных станций для равномерного смыва твердых фракций.

Удаленный мониторинг и диспетчеризация (SCADA / IoT)

Современные насосные комплексы часто являются территориально распределенными объектами, от отдельно стоящих артезианских скважин и КНС до блочно-модульных станций второго подъема на удаленных производственных площадках. Постоянное присутствие дежурной бригады на каждом объекте экономически нецелесообразно, поэтому удаленный мониторинг и централизованная диспетчеризация становятся базовым стандартом надежной эксплуатации и управления.

• Сбор и передача данных в реальном времени. Шкафы управления оснащаются промышленными коммуникационными шлюзами и GSM/LTE-роутерами. Телеметрия с ПЛК, преобразователей частоты и расходомеров транслируется по стандартным промышленным протоколам (Modbus RTU/TCP, OPC UA) по проводным каналам Ethernet или через беспроводные защищенные сети. Система обеспечивает непрерывную доставку технологических данных на центральный диспетчерский пункт.
• Дистанционный контроль и оперативное управление. Единый диспетчерский интерфейс SCADA визуализирует работу всех насосных узлов в виде наглядных мнемосхем. Дежурный инженер может удаленно контролировать давление в напорном коллекторе, текущий расход, температуру подшипников, напряжение сети и наработку насосных станций, а также при необходимости дистанционно корректировать уставки регуляторов, переводить насосы в резерв или менять технологический режим.
• Предупредительная диагностика неисправностей. Система фиксирует аварии по факту их наступления и отслеживает тренды отклонений. Анализ медленного падения производительности насоса при фиксированной частоте или плавного роста вибрации позволяет выявить кавитацию, засорение рабочего колеса или износ торцевых уплотнений задолго до возникновения поломки. Такой предиктивный подход минимизирует риски внезапного останова и переводит техобслуживание на ремонт по фактическому состоянию.
• Аварийное оповещение и безопасность доступа. В случае возникновения нештатной ситуации (прорыв магистрали, обесточивание фидера, срабатывание пожарной сигнализации, несанкционированное открытие дверей павильона) система управления мгновенно формирует тревожный сигнал. Оповещения транслируются на экран диспетчера, а также дублируются через SMS и Telegram ответственным специалистам сервисной службы. Разграничение прав доступа защищает управляющий контур насосной станции от неквалифицированного вмешательства и киберугроз.

Проектирование, сборка и внедрение: как запустить объект без сбоев

Создание отказоустойчивой системы автоматизации — это строгий инженерный процесс, где ошибки на этапе расчетов приводят к аппаратным сбоям и срыву сроков ввода в эксплуатацию. Успешная реализация проекта требует последовательного выполнения ключевых этапов:

• Технический аудит и подбор оборудования. Инженеры должны оценить гидравлические характеристики сети, профиль водоразбора, число и мощность насосных станций, состояние существующих питающих линий и кабельных трасс. На основе собранных данных определяется тип системы управления, рассчитываются номиналы частотных преобразователей, подбирается элементная база ПЛК, датчики и пускорегулирующая аппаратура.

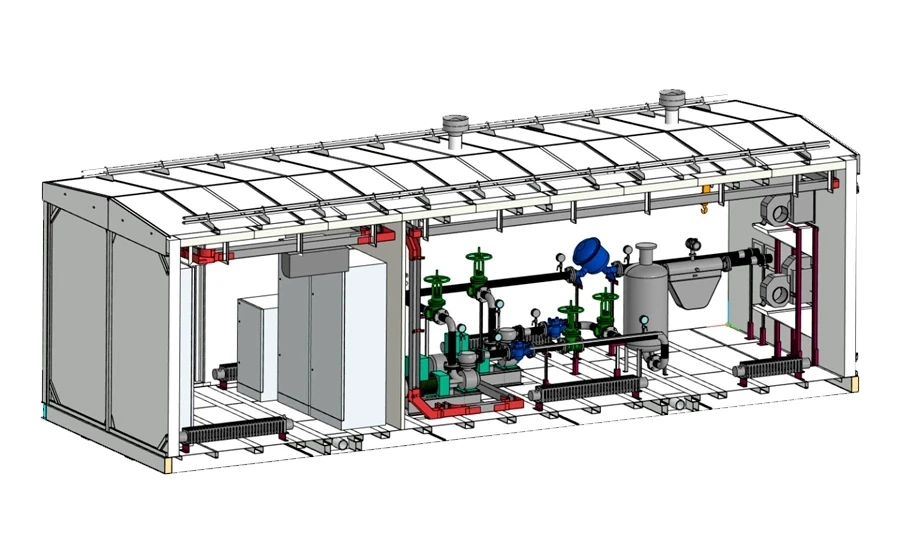

• Разработка проектной и рабочей документации. Создается полный комплект документации: принципиальные электрические схемы, схемы внешних проводок, кабельные журналы, спецификации материалов и оборудования, а также детальные алгоритмы управления и описания блокировок. Проект учитывает требования промышленной безопасности, электромагнитной совместимости (ЭМС) и нормы ПУЭ.
• Сборка шкафов управления на собственном производстве. Шкафы управления комплектуются сертифицированными комплектующими, системами поддержания микроклимата (обогрев и принудительная вентиляция), экранированными кабельными вводами и сетевыми дросселями для защиты частотно-регулируемого привода от импульсных помех сети. Каждый собранный шкаф управления проходит обязательные заводские испытания и проверку срабатывания логических цепей до отправки на объект.
• Монтаж, пусконаладка и ввод в эксплуатацию. Специалисты выполняют шефмонтаж или полный цикл электромонтажных работ на площадке, подключение датчиков КИПиА и исполнительных механизмов, заливку прикладного ПО в ПЛК и тонкую настройку ПИД-регуляторов частотных приводов под реальные гидравлические сопротивления трубопровода. Комплексные испытания под нагрузкой во всех технологических режимах подтверждают безаварийность и готовность станции к передаче эксплуатирующей организации.

Решения по автоматизации от компании ПСМ

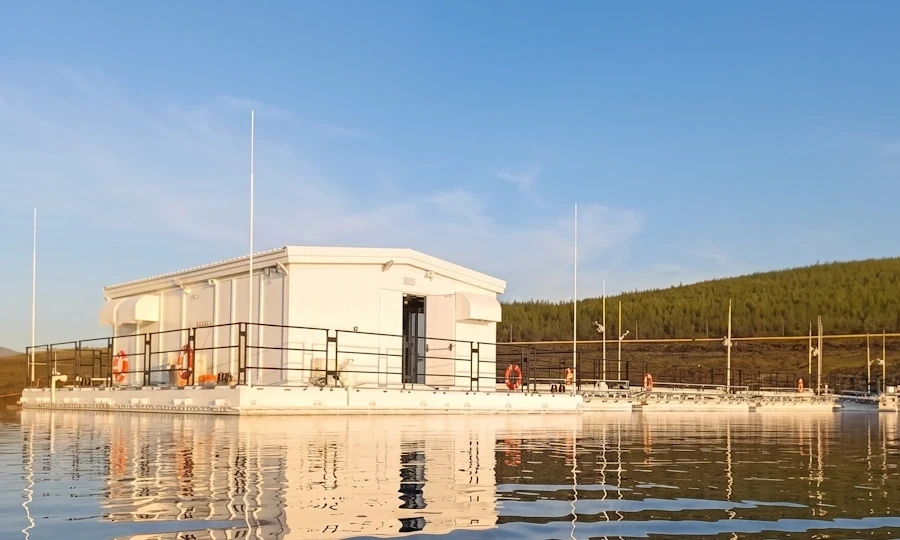

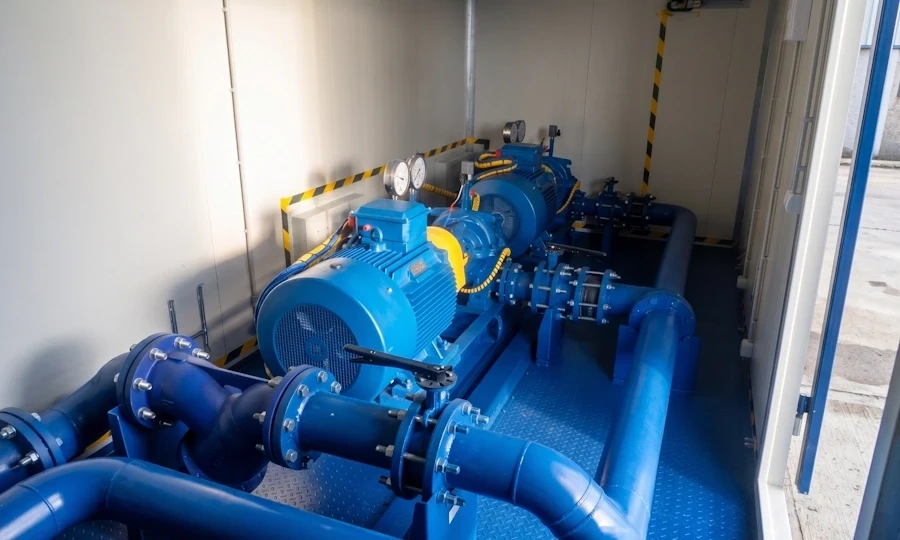

Грамотная автоматизация насосных станций не ограничивается сборкой типового шкафа с контроллером. ПСМ обладает многолетним опытом в проектировании, производстве и пусконаладке насосных станций для любых промышленных, муниципальных и энергетических объектов России — от блочно-модульных установок водоснабжения и КНС до мобильных систем пожаротушения и откачки. Мы знаем, как ведет себя оборудование в поле, поэтому закладываем алгоритмы, исключающие риски перегрузок и аварийных простоев.

Мы берем на себя полный цикл работ: от аудита существующих насосов и подбора оптимальной компоновки до интеграции в действующие SCADA-комплексы и постгарантийного обслуживания. Собственное сертифицированное производство позволяет изготавливать надежные шкафы автоматики любой сложности, обеспечивая стабильное качество сборки и соответствие отраслевым стандартам.

Если вашему предприятию требуется модернизация действующей КНС, станции пожаротушения или контура водоснабжения, свяжитесь с нашими инженерами — мы оперативно подготовим технико-коммерческое предложение с расчетом сроков окупаемости.
