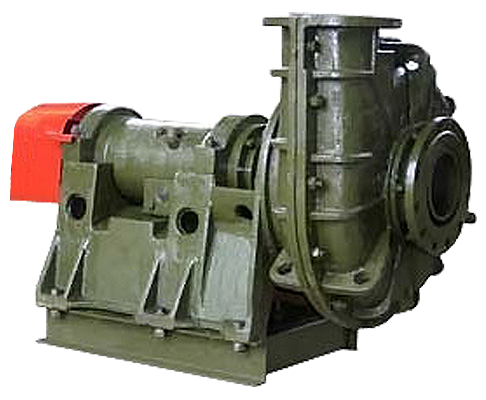

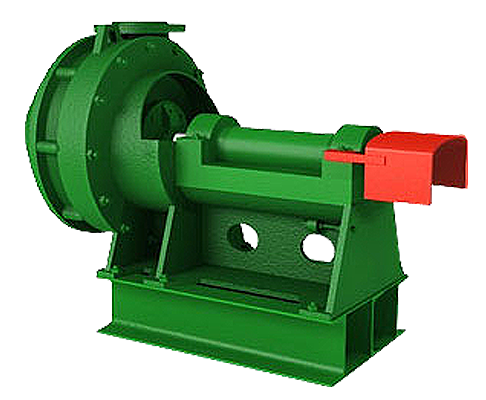

Грунтовые насосы ГрУ, ГрК, ГрАТ, ГрАУ и др.


Описание

Грунтовые насосы - это одноступенчатые центробежные насосы консольного типа или полупогружные с вертикальным расположением вала с односторонним всасыванием. Насосы предназначены для перекачивания абразивных гидросмесей плотностью до 1600 кг/м3, температурой до 70° С, максимальным размером твёрдых включений от 1 до 200 мм и объёмной концентрацией до 30 %. С учётом требований, предъявляемых к этим насосам по износостойкости и условиям эксплуатации, их проточная часть изготавливается из сверхтвёрдых сплавов, абразивного материала на органической связке, резины и полиуретана.

Особенности конструкции грунтовых насосов определяются наличием большого количества твердых частиц в перекачиваемой воде, что создает чрезвычайно интенсивное абразивное воздействие, и необходимостью обеспечить пропуск довольно крупных включений (галька, камни), которые попадают с грунтом. Насосы имеют ряд конструктивных исполнений, обеспечивающих повышенный ресурс работы при названных условиях эксплуатации:

- наличие внутреннего корпуса (маркировка Т): конструкция насоса дает возможность относительно легко и быстро заменять подвергающийся износу внутренний корпус, состоящий из улитки и защитного диска; рабочее колесо располагается между внутренним корпусом (задняя сторона) и защитным диском (передняя сторона);

- увеличение размера проходного сечения (на 25% от номинального - маркировка У);

- применение износостойкого сплава ИЧХ28М2 (маркировка А);

- футеровка абразивным материалом на органической связке – корундирование (маркировка К);

- работа на пониженной частоте вращения.

Модельный ряд
Частота вращения насоса, об/минХарактеристикиДиам. вcасыв. фл.,ммДиам. напорн. фл.,ммМодель ДНУ
1000
Подача, м³/ч100200250300350400450500
Подача, л/с27,855,669,483,397,2111,1125138,9
Напор, м4544434140383735
Потребляемая мощность на смеси плотн. 1300 кг/м³,кВт48576172778795116
Потребляемая мощность на смеси плотн. 1600 кг/м³,кВт5970788895107117142
КПД насоса, %3050586164676465
200 150 ДНУ(Г)-350/40
1000
Подача, м³/ч100200300350400450500600
Подача, л/с27,855,683,397,2111,1125138,9166,7
Напор, м2624222120191815
Потребляемая мощность на смеси плотн. 1300 кг/м³,кВт2633394246494955
Потребляемая мощность на смеси плотн. 1600 кг/м³,кВт3240485156616167
КПД насоса, %2750626465656257
175 150 ДНУ(Г)-400/20
1000
Подача, м³/ч-----450--
Подача, л/с-----125--
Напор, м-----67--
Потребляемая мощность на смеси плотн. 1300 кг/м³,кВт-----185--
Потребляемая мощность на смеси плотн. 1600 кг/м³,кВт-----227--
200 150 ДНУ(Г)-450/67
1000
Подача, м³/ч-700------
Подача, л/с-194,4------
Напор, м-40------
Потребляемая мощность на смеси плотн. 1300 кг/м³,кВт-148------
Потребляемая мощность на смеси плотн. 1600 кг/м³,кВт-182------
250 200 ДНУ(Г)-700/40
750
Подача, м³/ч--800-----
Подача, л/с--222,2-----
Напор, м--40-----
Потребляемая мощность на смеси плотн. 1300 кг/м³,кВт--174-----
Потребляемая мощность на смеси плотн. 1600 кг/м³,кВт--215-----
250 200 ДНУ(Г)-800/40
750
Подача, м³/ч40060080010001200140016002000
Подача, л/с111,1166,7222,2277,8333,3388,9444,4555,6
Напор, м5453514947454237
Потребляемая мощность на смеси плотн. 1300 кг/м³,кВт169186205228247272293345
Потребляемая мощность на смеси плотн. 1600 кг/м³,кВт208229253280304334360424
КПД насоса, %4055626971737369
350 300 ДНУ(Г)-1400/40
750
Подача, м³/ч600800100012001400160018002000
Подача, л/с166,7222,2277,8333,3388,9444,4500555,6
Напор, м32,531302827252322
Потребляемая мощность на смеси плотн. 1300 кг/м³,кВт126143159178198218233243
Потребляемая мощность на смеси плотн. 1600 кг/м³,кВт155176195219243269286299
КПД насоса, %5057616454656462
300 250 ДНУ(Г)-1600/25
750
Подача, м³/ч-----1600--
Подача, л/с-----444,4--
Напор, м-----50--
Потребляемая мощность на смеси плотн. 1300 кг/м³,кВт-----411--
Потребляемая мощность на смеси плотн. 1600 кг/м³,кВт-----505--
300 300 ДНУ(Г)-1600/50
580
Подача, м³/ч10001200140016001800200022002500
Подача, л/с277,8333,3388,9444,4500555,6611,1694,4
Напор, м-----63--
Потребляемая мощность на смеси плотн. 1300 кг/м³,кВт460506520566611650692759
Потребляемая мощность на смеси плотн. 1600 кг/м³,кВт566622640696752800851934
КПД насоса, %5358626568707070
400 350


Примечание.

Значения параметров насосов указаны при работе на воде температурой 20 оС и плотностью 1000 кг/м.

Отклонение напора при эксплуатации до минус 10%.


Компания ПСМ оставляет за собой право изменять технические характеристики без предварительного уведомления.

Характеристики

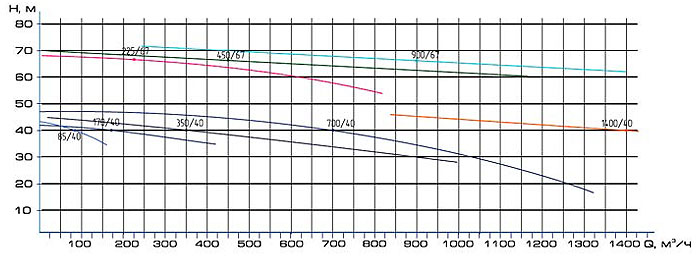

Диаграмма грунтовых насосов



Сводная таблица характеристик гидросмеси

Наименование показателей ГрА ГрАТ ГрАК ГрАУ ГрУ ГрТ 1ГрТ

Перекачиваемая среда

Абразивная гидросмесь

Максимальная плотность, кг/м3

до 2200 1600 1300 1300 1600

Максимальная температура, К (oС)

343 (+70)

Минимальная температура, К (oС)

278 (+5)

Водородный показатель, рН

6 - 12 6 - 8 6 - 12

Объемная концентрация, %

30 15 30

Средний размер твердых частиц, мм

6 1 6

Максимальный размер отдельных твердых частиц, мм

12 - 200 50 35 40

Микротвердость твердых частиц, МПа

11000 9000
