ПСМ ДНУ(Г)-1600/25

Описание

Дизельные насосные установки ДНУ(Г)-1600/25 предназначены для перекачивания абразивных гидросмесей с водородным показателем рН от 6 до 8, плотностью до 1600 кг/м3, температурой от 5 до 70оС, с твердыми включениями объемной концентрацией до 30%, средней крупностью частиц до 6 мм, максимальной твердостью включений до 9000 МПа.

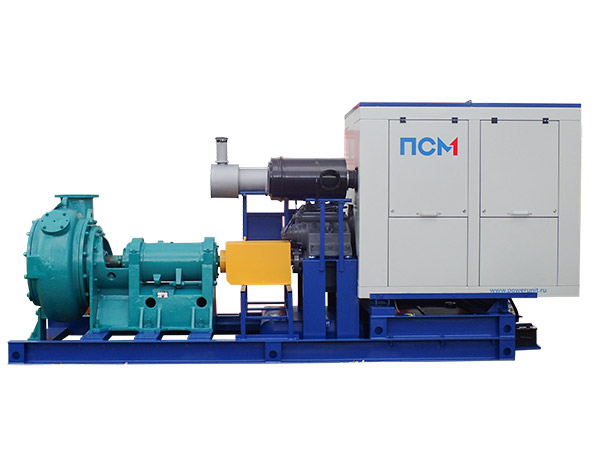

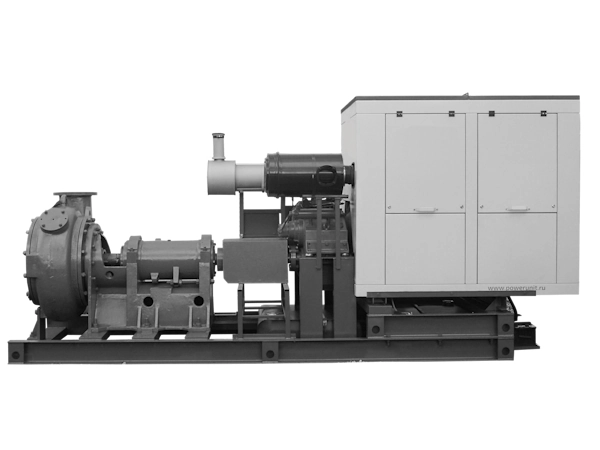

Компактная насосная станция состоит из дизельного двигателя ЯМЗ-7511.10 и одноступенчатого, центробежного грунтового насоса, смонтированных на общей фундаментальной раме и соединенных между собой карданным валом.

Конкретная комплектация насосной установки ДНУ(Г) определяется на основании опросного листа заполненного заказчиком. Возможно открытое исполнение насосной станции, под навесом, в погодозащитном капоте, блок-контейнере, на шасси или лыжах (салазках).


Соответствие стандартам:

Дизель-насосные установки серии ДНУ соответствуют техническому регламенту таможенного союза: ТР ТС 010/2011 «О безопасности машин и оборудования».

Климатическое исполнение насосного агрегата - УХЛ ГОСТ 15150-69 с температурой окружающей среды от минус 10°С до плюс 50°С.

Гарантии изготовителя:

Гарантийный срок – 18 месяцев с момента отгрузки или 12 месяцев с момента ввода в эксплуатацию или 2000 моточасов в зависимости от того, что наступит раньше.

Услуги:

Характеристики
Наименование параметра Значение
Подача, м³/ч
1600
Напор, м
25
Эксплуатац. частота вращ., об/мин
750
Расход топлива, л/ч
47,1
Модель двигателя
ЯМЗ 7511.10
Модель насоса ГрАУ 1600/25
Частота вращения насоса, об/мин 750
Подача, м³/ч
600800100012001400160018002000
Напор, м
32,531302827252322
Потребляемая мощность на смеси плотн. 1300 кг/м³,кВт
126143159178198218233243
Потребляемая мощность на смеси плотн. 1600 кг/м³,кВт
155176195219243269286299
Диам. вcасыв. фл.,мм 300
Диам. напорн. фл.,мм 250
Примечание.
Значение параметров насоса указаны при работе насосов на воде с температурой 20o С и плотностью 1000 кг/м3.
Отклонение напора при эксплуатации до минус 10%.
Комплектация
Происхождение - Россия C 2005 года ПСМ сотрудничает с Ярославским Моторным Заводом.
Подробнее

Дизельный двигатель ЯМЗ-7511.10 производства ОАО "Автодизель" (Россия, г. Ярославль) - 8-ми цилиндровый с V-образным расположением цилиндров, 4-х тактный с воспламенением от сжатия, непосредственным впрыском топлива, жидкостным охлаждением, с механическим регулятором частоты вращения.

Грунтовые насосы - это одноступенчатые центробежные насосы консольного типа или полупогружные с вертикальным расположением вала с односторонним всасыванием. Насосы предназначены для перекачивания абразивных гидросмесей плотностью до 1600 кг/м3, температурой до 70° С, максимальным размером твёрдых включений от 1 до 200 мм и объёмной концентрацией до 30 %.

  • Система выхлопа с глушителем шума, смонтированным на установке или укомплектованным в ЗИП для монтажа на месте
  • Система впуска с воздушным фильтром
  • Система топливоподачи без топливного бака, с фильтрами грубой и тонкой очистки топлива
  • Механизм управления топливоподачей и останова двигателя
  • Система охлаждения водо-воздушная состоящая из водяного радиатора или двухконтурная с насосом забортной воды, водо-водяным и водо-масляным охладителем
  • Система охлаждения масла с масляным радиатором
  • Система электрооборудования 24 В однопроводного или двухпроводного исполнения с зарядным генератором и аккумуляторными батареями 6СТ-190А с комплектом проводов
  • Общая фундаментальная или модульная базовая рама
  • Реверс редуктор с гидроприводом сцепления
  • Система запуска и останова, управления, контроля, аварийно-предупредительной сигнализации и защиты двигателя
  • Приборы для контроля работы насоса (манометр и мановакуумметр)
  • Система управления:
    - ручное управление: насосные станции промышленные, предназначенные для основного водоснабжения, комплектуются ручными пультами управления релейного типа собственного производства.
    - автоматическое управление
    : насосные автоматические станции, предназначенные для резервирования основного насоса, комплектуются автоматическими пультами управления собственного производства серии ЭСУПД на базе контроллера GC-1F (DEIF) или ID DCU Industrial (ComAP);
* по согласованию с заказчиком возможна комплектация другими насосами как отечественного, так и импортного производства либо исполнение без насоса
Дополнительное оборудование


Варианты исполнения

Открытое исполнение

Оборудование в открытом исполнении предназначено для установки и эксплуатации в специально подготовленном помещении, обеспечивающем оптимальную температуру, вентиляцию, защиту оборудования.


Погодозащитный капот

Насосные установки и дизельные приводы в капоте предназначены для эксплуатации на открытых площадках, а также для частого перемещения и работы с большим количеством запусков-остановов.

Капоты обеспечивают защиту от атмосферных осадков и механических повреждений, а также сохраняют оборудование от доступа посторонних лиц.

Оборудование в капоте может быть смонтировано на открытой площадке, шасси автомобиля или прицепа без дополнительной доработки. Возможна работа на ровной площадке без специального монтажа.


Навес

Навес предназначен для защиты двигателя и системы управления установкой от атмосферных осадков.

Агрегат под навесом доступен для заказа в стационарном или передвижном исполнении.


Утепленный блок-контейнер типа "Север"

Назначение:

Насосные установки, смонтированные в контейнере, предназначены для эксплуатации вне помещения при температуре воздуха от -40°С до +40°С. Контейнер «Север» обеспечивает оптимальные условия работы оборудования и обслуживающего персонала.

Блок-контейнер дизельной электростанции (контейнеры ДГУ) по первой, второй, третьей степеням автоматизации соответствует требованиям ГОСТ 12.2.003-91, ГОСТ 12.2.007.0-75.


Передвижное исполнение (шасси,сани)

Передвижное исполнение позволяет оперативно перемещать оборудование на место эксплуатации, не требует подготовки площадки и монтажа перед началом работы.

Чаще всего перемещение агрегатов требуется для аварийных и спасательных работ, ремонтных бригад, в строительных компаниях, в нефтегазовой отрасли и сельском хозяйстве.

Возможна установка на шасси

  • Прицепы автомобильные (с ПТС)
  • Прицепы тракторные (с ПСМ)
  • Автомобили различных производителей
  • Сани, полозья


Антивандальный контейнер типа "Север-М"

Назначение:

Антивандальный контейнер «Север-М» предназначен для установки и эксплуатации оборудования вне помещения при температуре воздуха от -40°С до +40°С. Он обеспечивает тепло- и шумоизоляцию, защиту насосных установок от механических повреждений и несанкционированного доступа.
