Мобильные насосно-транспортные комплексы (МНТК)
- обеспечение пожарной безопасности складов, заводов и промплощадок
- бесперебойный забор воды из водоемов на расстоянии до 5 км
- резервное водоснабжение при повреждении или отказе штатной сети
- автономная работа без подключения к электросетям предприятия
-
Общая информация
-
Назначение
-
Сценарии применения
-
Форматы оснащения
-
Преимущества внедрения

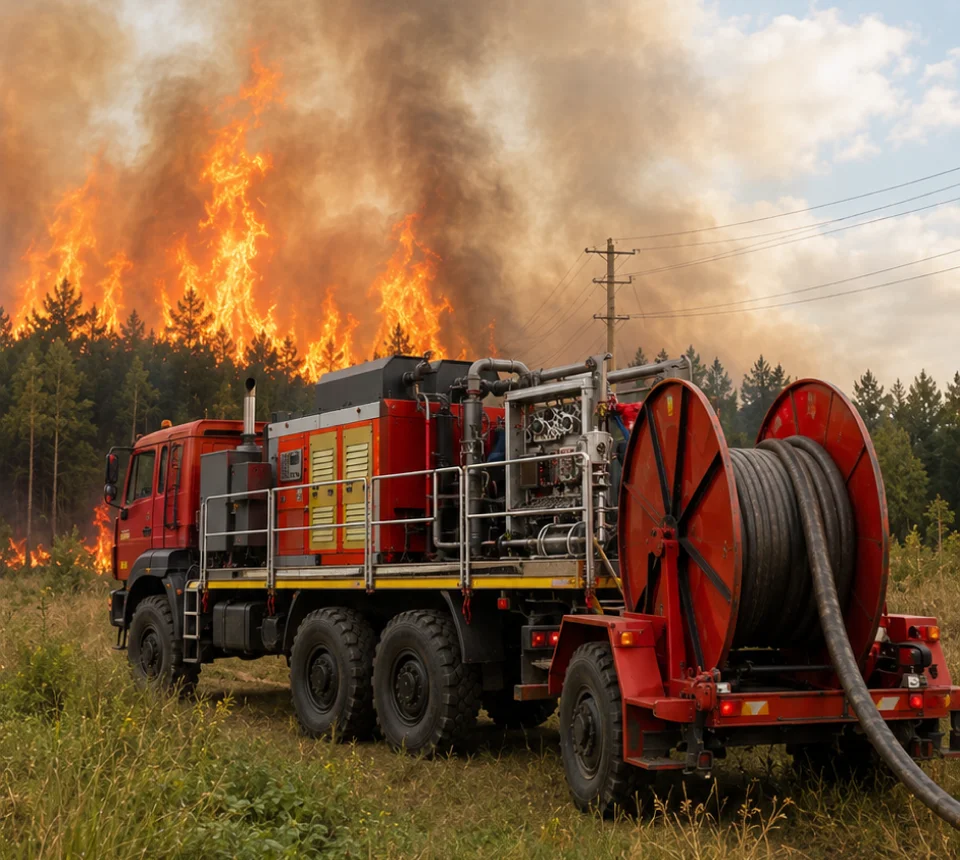

Мобильный насосно-транспортный комплекс (МНТК) — это автономная инженерная система быстрого развертывания, состоящая из дизельных насосов и транспортировщиков магистралей, предназначенная для транспортировки больших объемов воды от удаленных водоисточников непосредственно к резервуарным системам пожаротушения объекта. Решение разработано совместно компаниями ПСМ и МЗ «ПОТОК» в ответ на новые вызовы промышленной безопасности и риски масштабных чрезвычайных ситуаций.
На объектах нефтегазового комплекса и нефтебазах мобильные насосно-транспортные системы уже давно стали обязательным элементом противоаварийной защиты, гарантирующим подачу воды даже при полном отказе штатных систем. Сегодня аналогичный уровень рисков и пожарная нагрузка характерны для крупных распределительных центров, складов и производственных предприятий. МНТК переносит проверенный стандарт промышленной безопасности на любые критически важные объекты, создавая независимый временный контур подачи воды на расстояние до 5 км при повреждении или недостаточности стационарной инфраструктуры.
При ликвидации крупных аварий и затяжных пожаров на промышленных предприятиях, распределительных центрах и складских комплексах штатного запаса воды часто оказывается недостаточно.
- Водоем или внешний источник может находиться на удалении нескольких километров;
- Расход воды при тушении существенно превышает скорость подпитки штатных резервуаров;
- Повреждение или разрушение стационарной водопроводной сети парализует работу системы пожаротушения;
- Подъездные пути для стандартной пожарной автотехники могут быть заблокированы или труднодоступны.
МНТК решает эти задачи за счет быстрого создания временной высокопроизводительной магистрали со скоростью укладки рукавов до 2 км/ч, обеспечивая бесперебойную подачу до 700 м³/ч без привязки к коммуникациям объекта.
Комплекс адаптируется под разные сценарии защиты объекта:
-
Базовый сценарий (штатная пожарная сеть работает):
Комплекс забирает воду из открытого водоисточника и обеспечивает непрерывную подпитку штатных пожарных резервуаров на весь период ликвидации ЧС. -
Адаптация (часть коммуникаций объекта повреждена):
Подключение мобильной магистрали к альтернативным точкам ввода штатной пожарной системы в обход аварийных участков. -
Спецпроект (пожарная сеть полностью разрушена):
Прямая подача воды на тушение через мобильный распределительный коллектор и развернутые пожарные рукава без задействования инфраструктуры объекта. -
Ликвидация последствий ЧС и затоплений (двойное назначение):
Откачка больших объемов воды при наводнениях, паводках и прорывах гидротехнических сооружений.
- Один комплекс на объекте — для постоянной дежурной готовности и защиты конкретного критически важного предприятия/склада.
- Региональный резерв — мобильный комплекс для оперативного прикрытия расположенных рядом производственных или логистических площадок.
- Распределенный резерв — системное решение для федеральных складских и производственных сетей с возможностью быстрой переброски.
- По аналогии с ТЭК — формирование независимого контура безопасности на промышленных объектах без необходимости капитального строительства стационарных насосных станций.
- Аналогия с объектами ТЭК и нефтебазами: автономный мобильный резерв гарантирует безопасность при любых сценариях разрушения коммуникаций.
- Без капитального строительства: защита объекта организуется без дорогостоящей прокладки подземных труб, строительства и сложных согласований.
- Двойное назначение: помимо задач пожаротушения, комплекс может привлекаться для ликвидации последствий подтоплений, паводков и аварийной откачки воды.
- Простая интеграция: комплекс вводится в дежурную готовность и встраивается в действующие регламенты ГО и ЧС объекта без изменения архитектурных решений.
-
Ключевые параметры базовой комплектации
-
Состав комплекса
-
Варианты компоновки системы
- 700 м³/ч — максимальная производительность комплекса
- 160 м — создаваемый напор
- до 5 км — дальность подачи воды от источника к объекту
- 152 мм (6") и 203 мм (8") — диаметры рукавной магистрали
- до 2 км/ч — скорость механизированной укладки рукавов транспортировщиком
(Фактический расход, напор и конфигурация оборудования определяются индивидуальным гидравлическим расчетом трассы).
Архитектура комплекса проектируется под географию конкретного объекта и включает в себя:
-

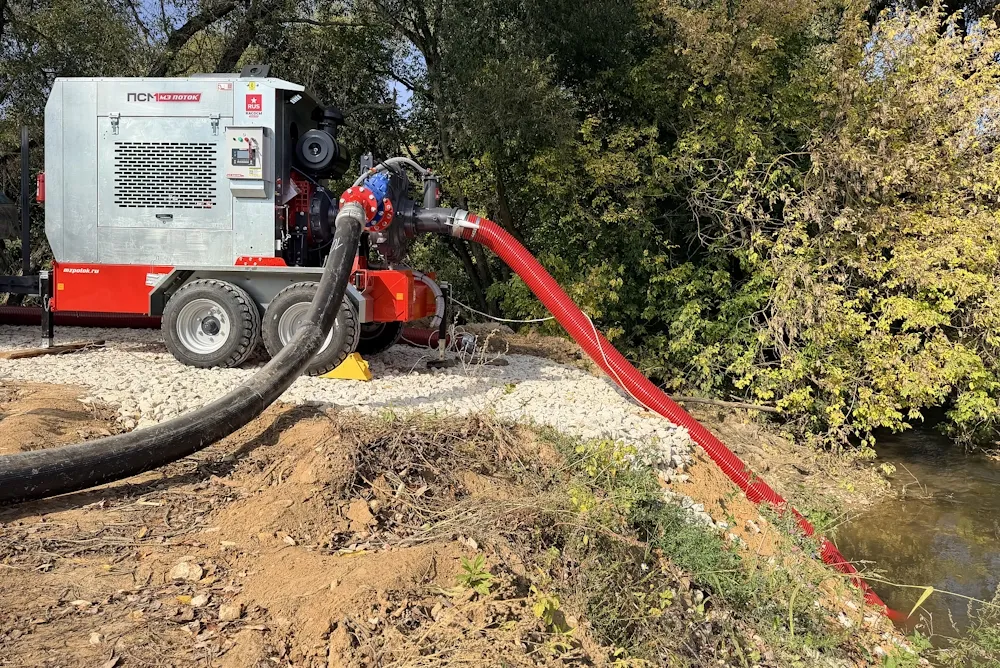

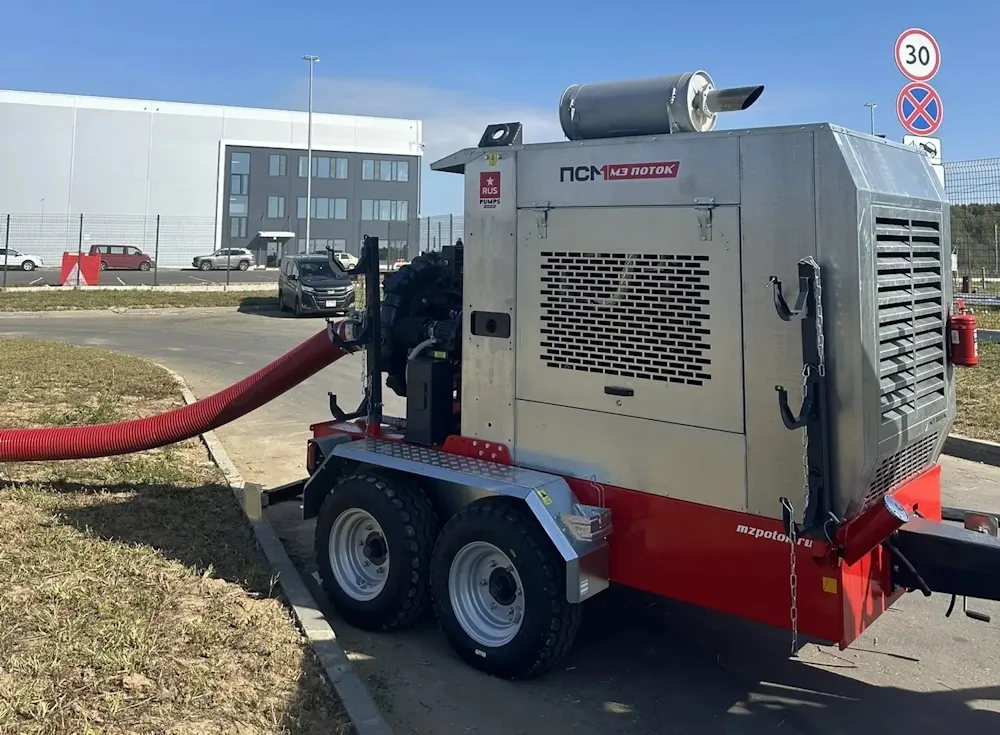

Головная насосная станция водозабора:
- Дизельный привод высокой мощности в шумозащитном/погодозащитном капоте или контейнере.
- Высокопроизводительный центробежный насос серии Zvezda RUS.
- Погружной насос с гидроприводом и измельчителем (для забора воды из заиленных водоемов, открытых прудов и рек без риска засорения системы).
-
Бустерные (промежуточные) насосные станции:
- Дизельные подкачивающие станции для поддержания расчетного давления и компенсации потерь напора при транспортировке на длинные дистанции (до 5 км) или при подъеме рельефа.
-
Рукавная магистраль:
- Плоскосворачиваемые износостойкие рукава повышенной прочности диаметром 152 мм (6") и 203 мм (8").
- Устойчивость к истиранию, ультрафиолету и агрессивным средам, высокая пропускная способность.
-

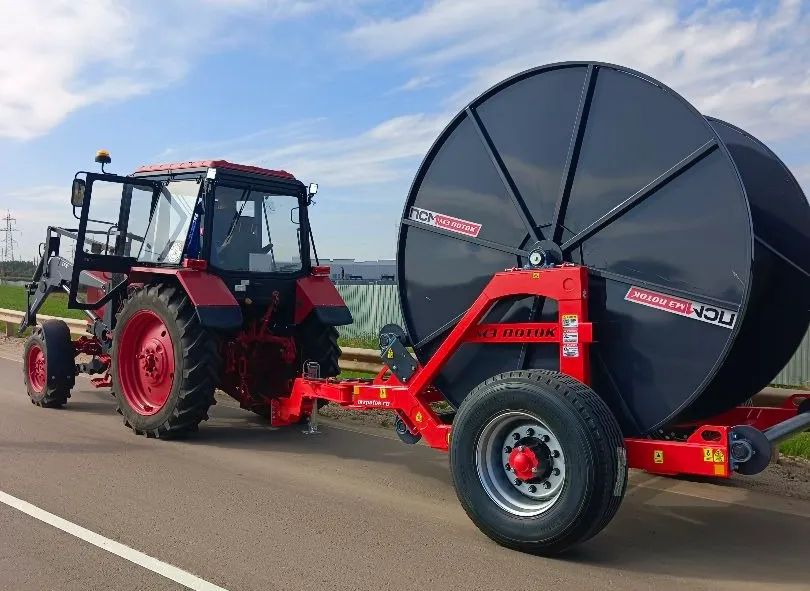

Транспортировщики-укладчики рукавов:
- Катушечные модули с гидроприводом на прицепе или смонтированные в кузове грузового автомобиля.
- Механизированная быстрая укладка и оперативная автоматическая смотка рукавной линии силами минимального расчета.
-
Транспортная база:
- Полноприводные вездеходные шасси (КАМАЗ 43118 / УРАЛ 6х6) с установленными крано-манипуляторными установками (КМУ) для автономной погрузки/разгрузки модулей в любых дорожных условиях.
| Вариант компоновки | Транспортная единица | Состав оборудования | Рукавная линия и пропускная способность |
|---|---|---|---|
| Комплекс повышенной дальности | 2 ед. КАМАЗ 43118 | 1 ед. Дизельная станция ПСМ (насос Zvezda RUS), 1 ед. Погружной насос с измельчителем, 2 ед. Транспортировщика рукавов | 203 мм (8"): до 1,8 км — до 340 м3/ч |
| Универсальный комплекс | 1 ед. КАМАЗ 43118 | 1 ед. Дизельная станция ПСМ (Zvezda RUS), 1 ед. Транспортировщик с гидроприводом | 152 мм (6"): до 2,0 км — 155 м3/ч |
| 203 мм (8"): до 1,4 км — 365 м3/ч |
|||
| Компактный мобильный комплекс | 1 ед. КАМАЗ 43118 | 1 ед. Дизельная станция ПСМ (Zvezda RUS), 1 ед. Транспортировщик рукавов | 152 мм (6"): до 0,6 км — 210 м3/ч |
| 203 мм (8"): до 0,8 км — 310 м3/ч |
Для обеспечения бесперебойной работы в экстремальных условиях, на сложном рельефе и при круглосуточной ликвидации ЧС комплекс может быть дооснащен специализированными модулями и системами:
-
Защита рукавных линий на пересечениях дорог:
Специальные рукавные трапы и мостки повышенной грузоподъемности для безопасного переезда колесной и гусеничной автотехники через работающую напорную магистраль без снижения давления в системе. -
Увеличенный запас топлива и система автономной дозаправки:
Дополнительные топливные баки и автоматизированные перекачивающие насосы для непрерывной многосуточной работы дизельных насосных станций без остановки на дозаправку. -
Северный / зимний пакет:
Система предпускового подогрева дизельных двигателей, термоизоляция насосных агрегатов, системы продувки и осушения рукавных линий сжатым воздухом для предотвращения обледенения при отрицательных температурах. -
Оперативная связь:
Промышленные радиостанции и ретрансляторы для координации действий расчетов на всей протяженности магистрали (до 5 км) между точкой водозабора, бустерными станциями и объектом тушения. -
Системы автономного освещения:
Мачты освещения со светодиодными прожекторами и автономными генераторами для безопасного развертывания и обслуживания комплекса в ночное время суток.
Водоотлив, сбор нефтепродуктов в случае разлива
Комплектация плавающего пожарно-спасательного транспортного средства на гусеничном ходу
Резервирование спринклерной системы пожаротушения
