Насосная станция для золоторудного месторождения

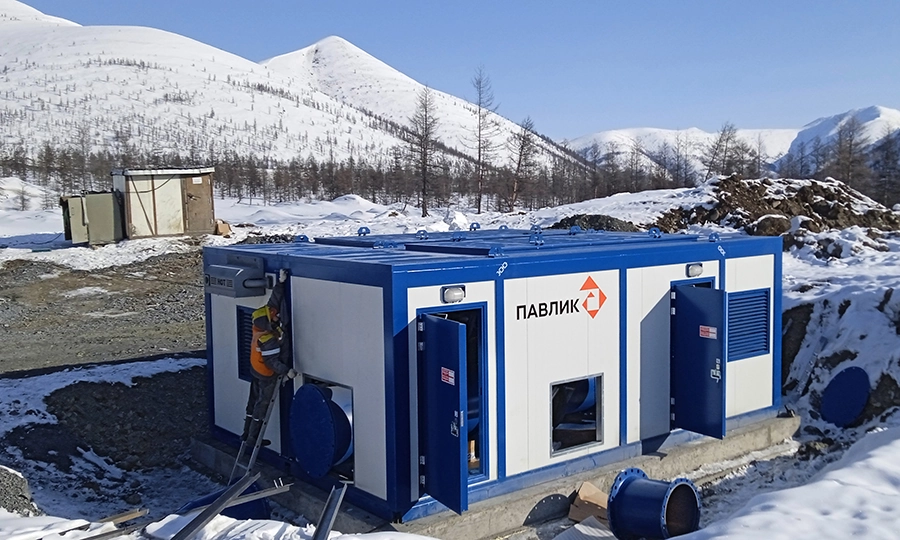

Для одного из крупнейших производителей золота в России — АО «Павлик» — компания ПСМ реализовала индивидуальный проект насосной станции. Оборудование будет применяться на золоторудном месторождении с объемом добычи до 10 млн тонн руды в год. Регион эксплуатации — Магаданская область.

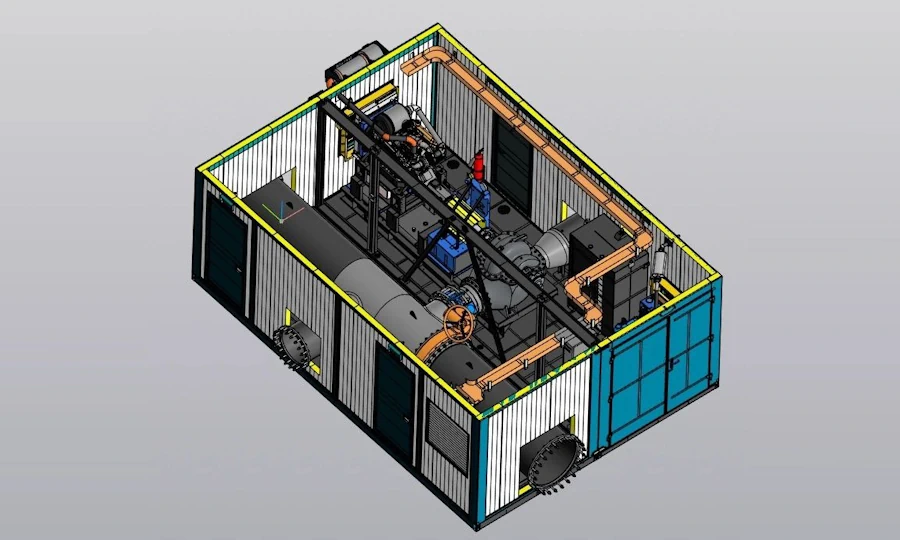

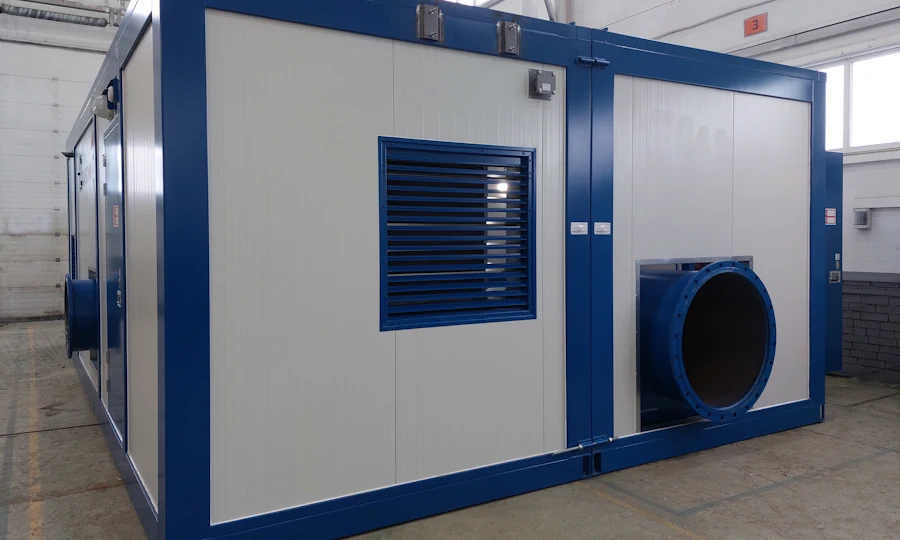

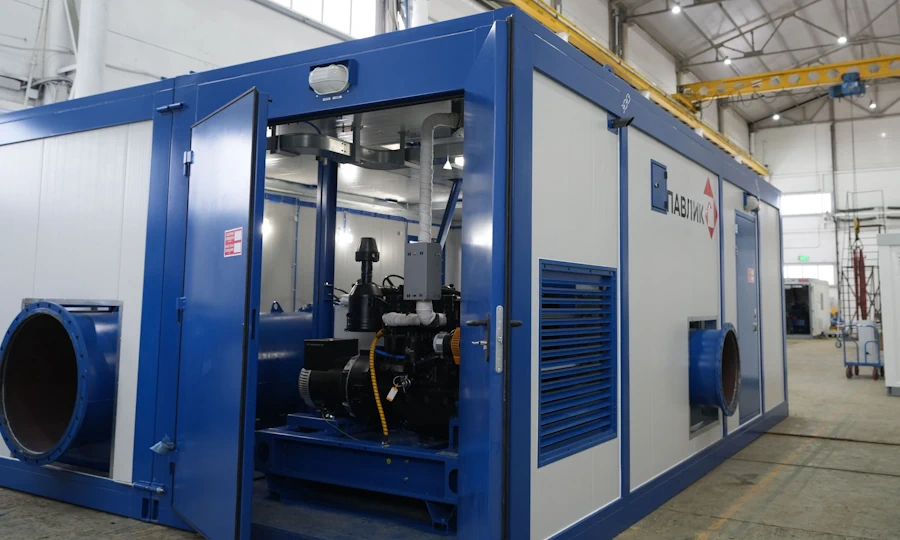

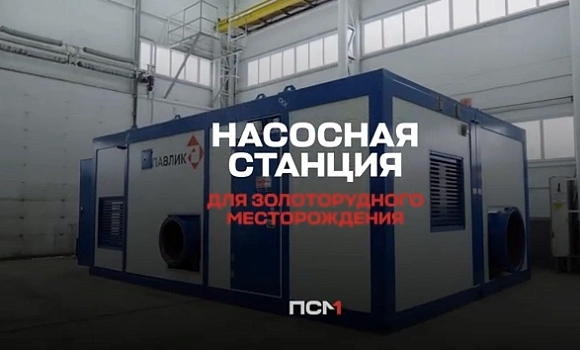

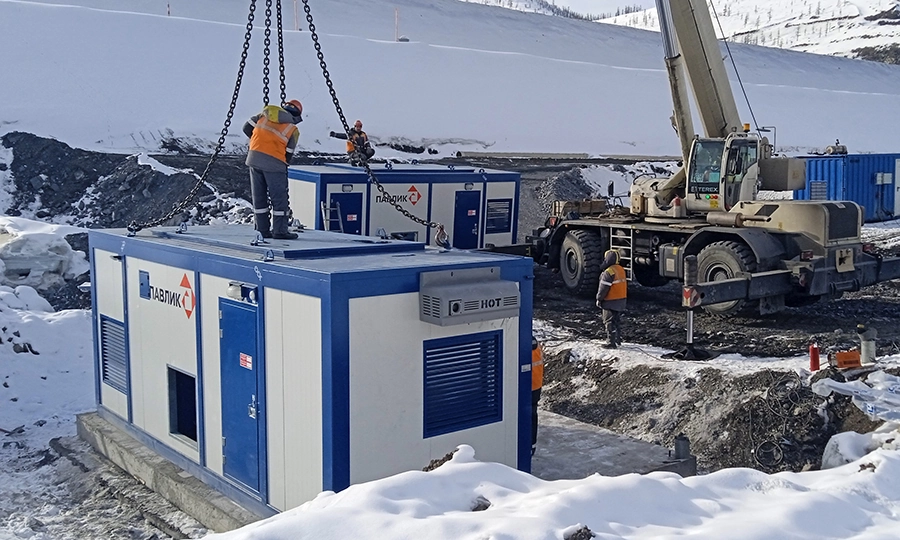

Для станции выполнен специальный блок-модуль из двух контейнеров СЕВЕР, образующих единое внутреннее пространство. Внутри расположен насосный агрегат, модули управления, трубопроводные магистрали, топливные баки, а также отдельная ДЭС для обеспечения собственных нужд контейнера. Доступ в блок-модуль возможен с трех сторон: через основную двустворчатую дверь с торца, а также через три вспомогательные одностворчатые двери, выходящих на две стороны модуля. В крыше предусмотрены люки для демонтажа оборудования.

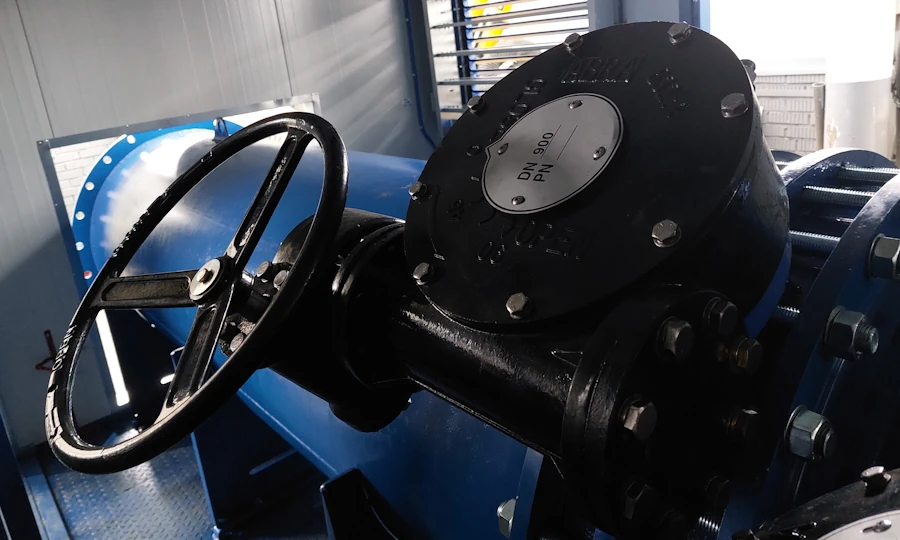

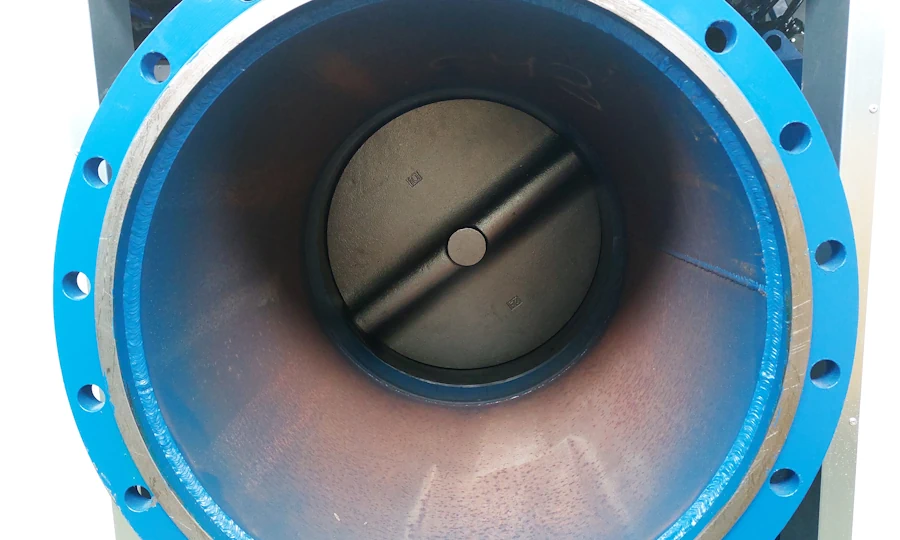

Назначение насосной станции — опорожнение прудов-регуляторов. Проектом предусмотрены возможности забора воды из двух прудов, сброса воды в коллектор и пропуска воды в хвостохранилище в самотечном режиме. Крепление трубопроводов осуществляется с четырех сторон блок-модуля. Для регулирования направления потока воды применяются поворотные межфланцевые затворы Ду 900 и Ду 600.

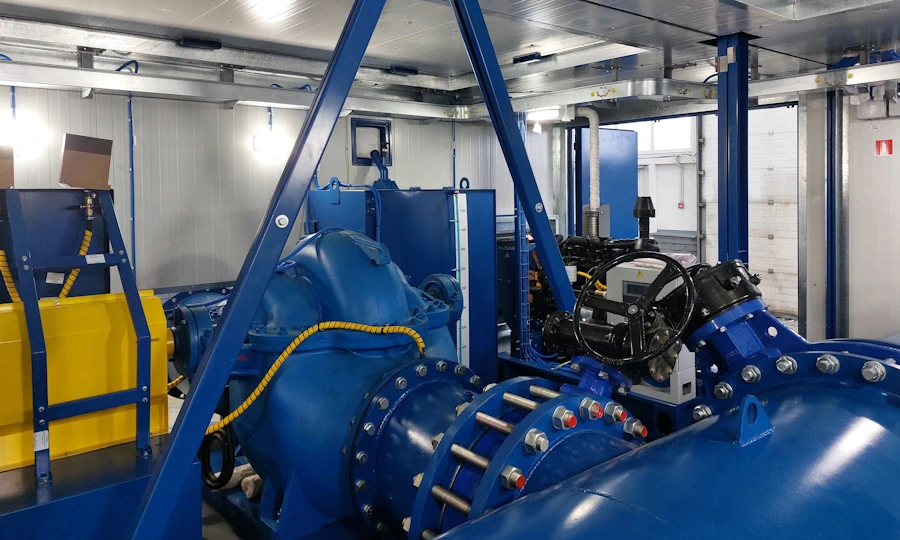

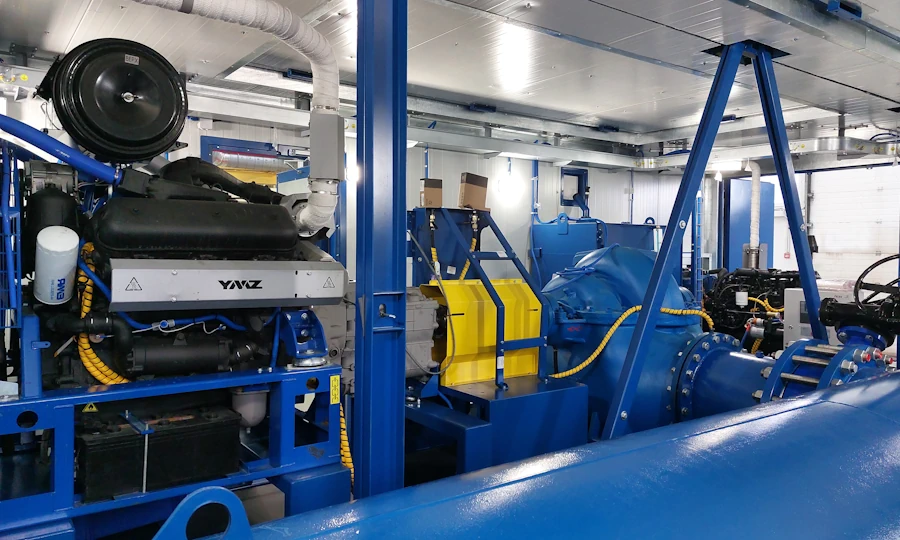

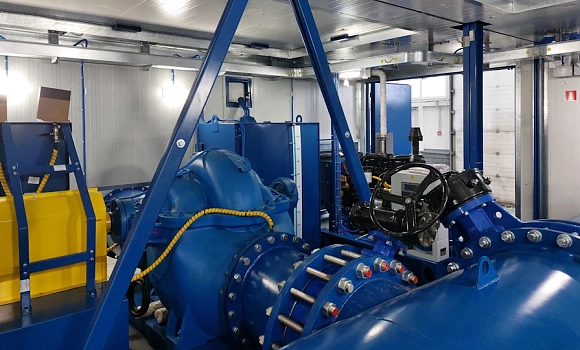

Насосный агрегат выполнен на базе дизельного двигателя «ЯМЗ» и насоса типа Д «Ливгидромаш» для чистой воды. Производительность насоса — 2000 м³/ч, напор — 21 м. Управление работой агрегата производится с пульта в ручном режиме.

Основной топливный бак объемом 600 л расположен на раме насосного агрегата. Отдельно смонтирован дополнительный топливный бак объемом 1200 л. Рядом с ним установлена электростанция 20 кВт на базе дизельного двигателя «ММЗ» для питания внутренних систем контейнера.
