Нагрузочные модули
- Тестирование электростанций
- Оптимизация переменной нагрузки
Принцип действия

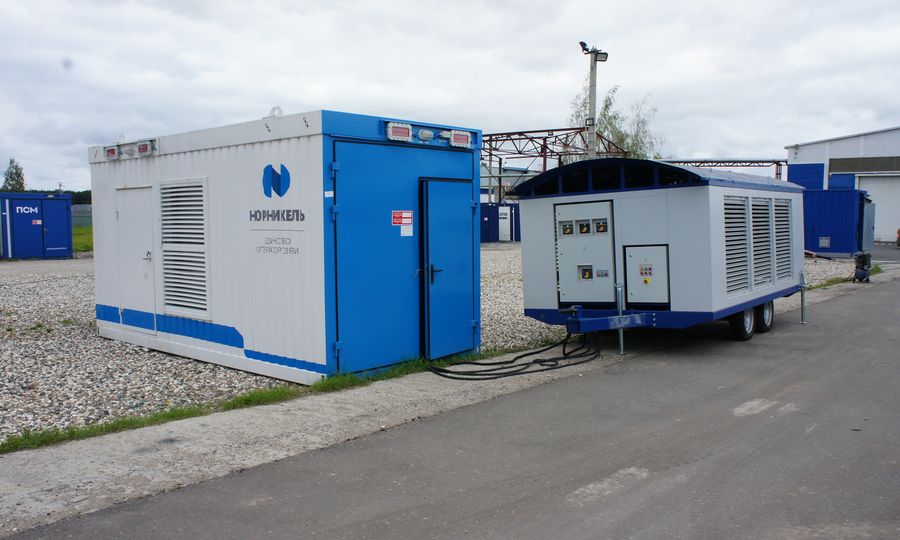

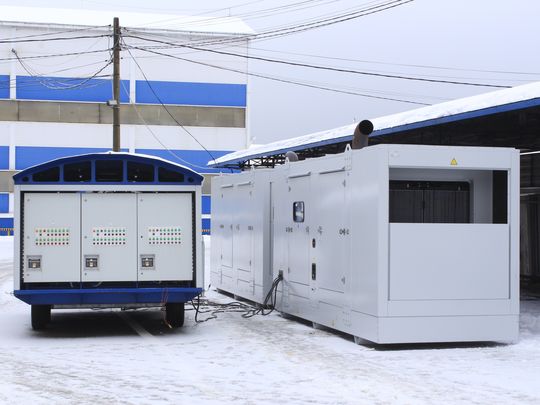

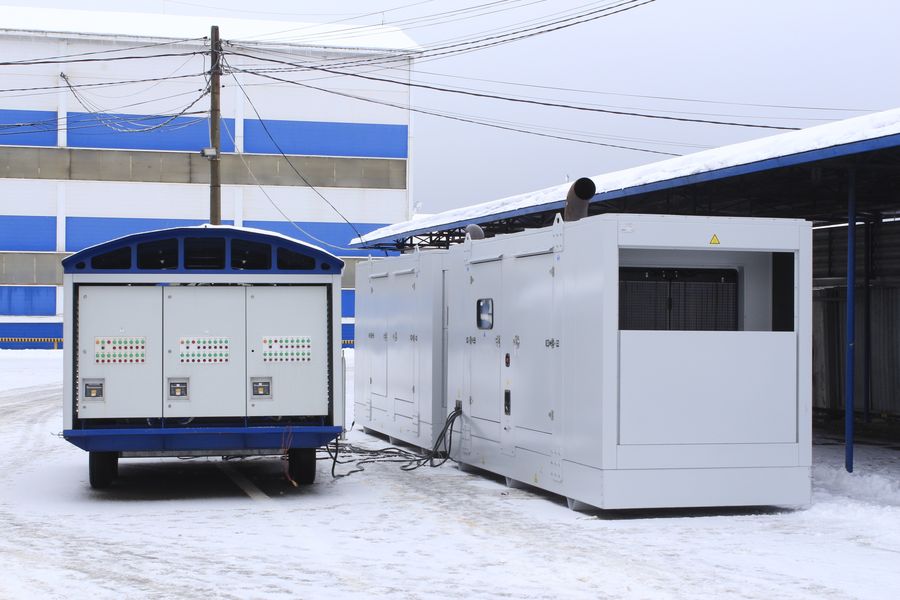

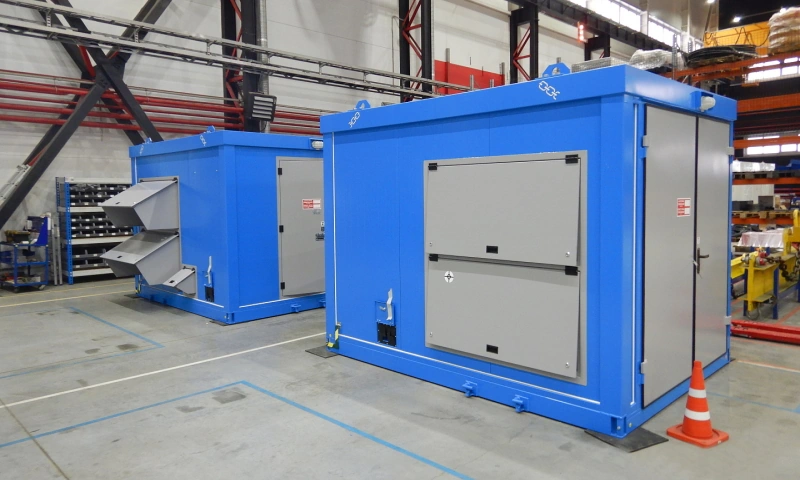

Нагрузочный модуль подключается к электростанции силовым кабелем и имитирует реальное потребление электроэнергии.

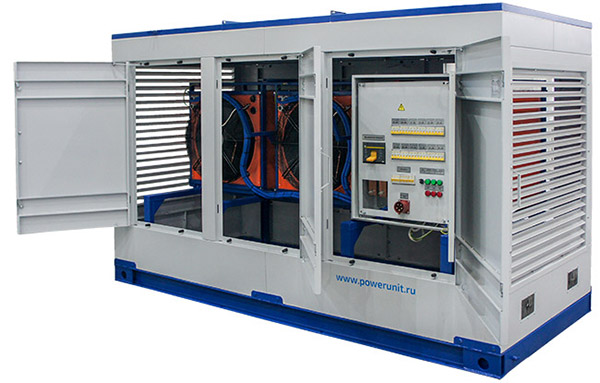

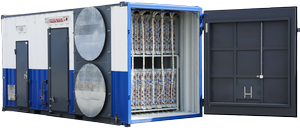

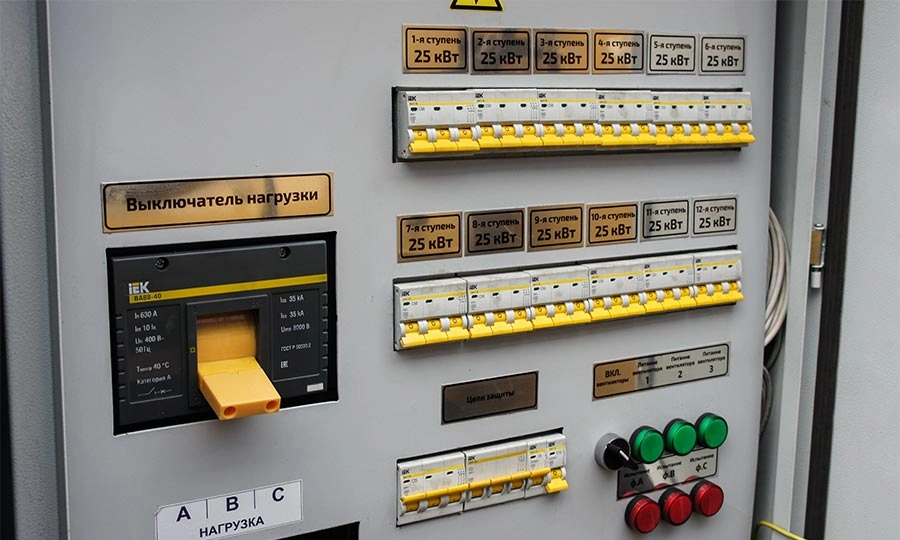

Устройство состоит из резистивных нагревательных элементов, которые включаются ступенчато. Модуль имеет несколько ступеней набора/сброса мощности с заданным шагом: например, каждая ступень — плюс (или минус) 100 кВт.
Последовательное включение резистивных элементов позволяет плавно повышать нагрузку до нужного уровня. Наличие ступенчатой системы делает нагрузочный модуль универсальным: можно выбрать значение нагрузки, которое требуется для конкретной электростанции. К электрогенератору высокой мощности (1-3 МВт) можно подключить сразу несколько нагрузочных устройств.
Нагрузочный модуль также измеряет основные электротехнические характеристики источника электроэнергии: мощность, частоту и силу тока, напряжение по фазам и между фазами) в различных условиях эксплуатации.
Состав

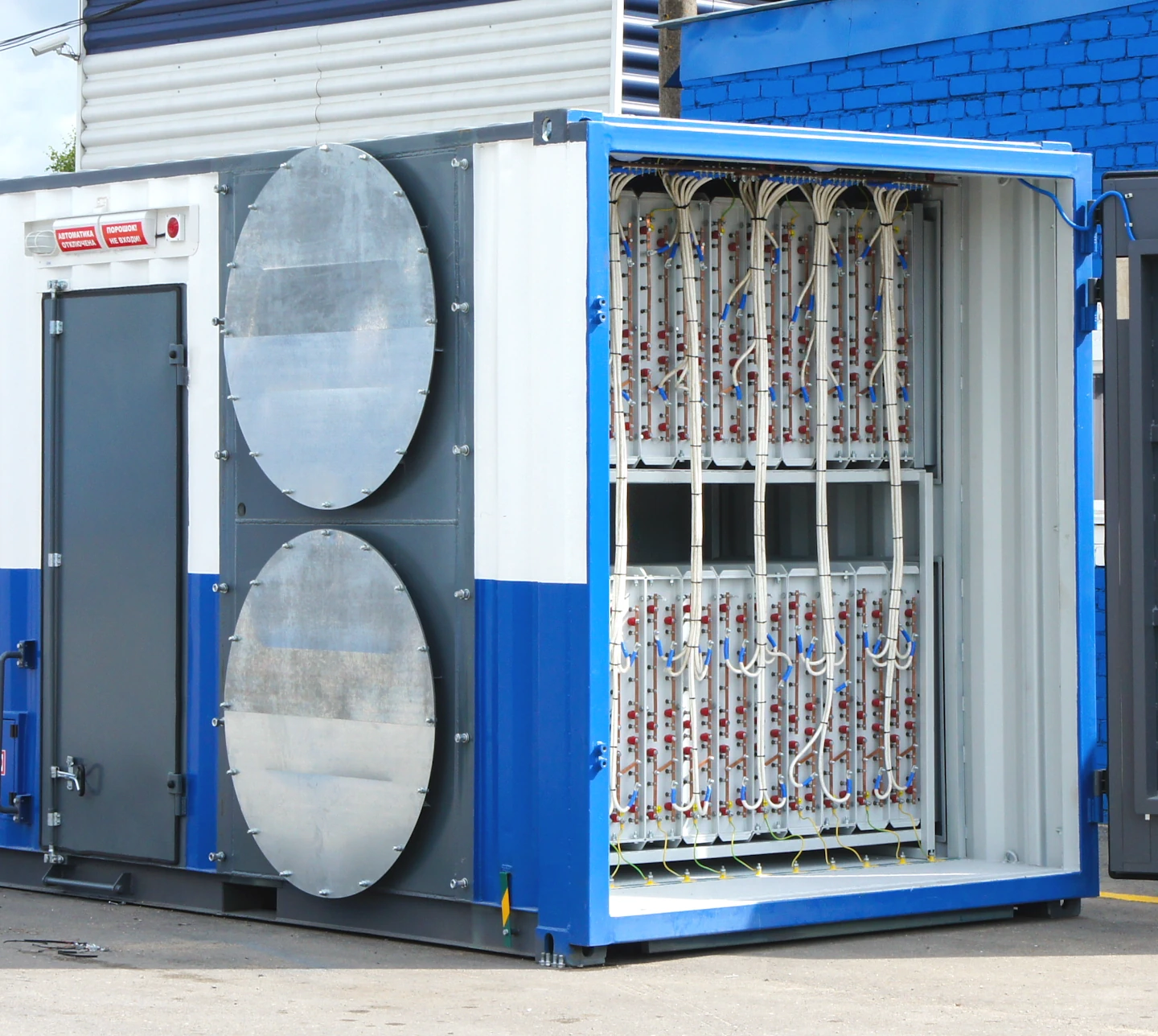

- Нагревательные элементы (ТЭНы) российского производства устойчивы к окислению и не деформируются
- Модульная конструкция: при необходимости неисправный ТЭН или секцию можно легко снять. Модуль останется работоспособным
- Оптимальный шаг наброса нагрузки и ступенчатая регулировка мощности

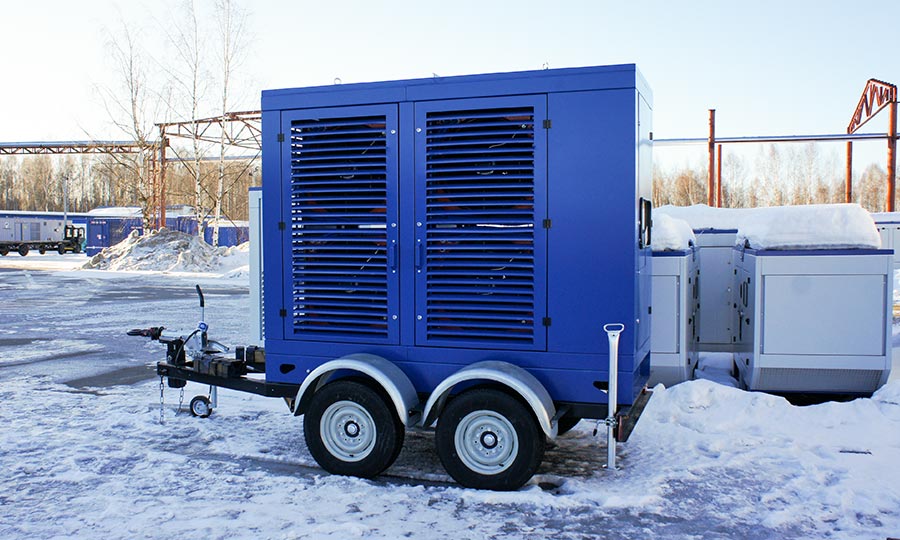

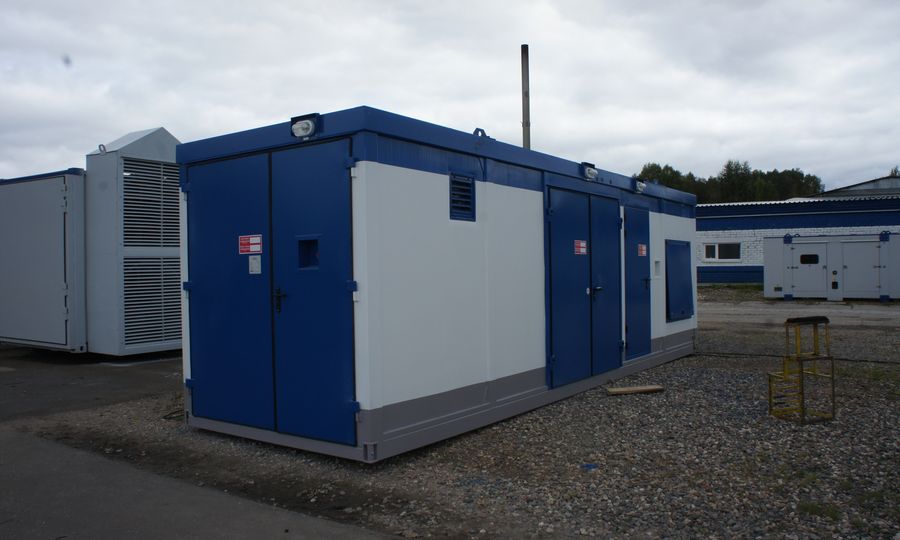

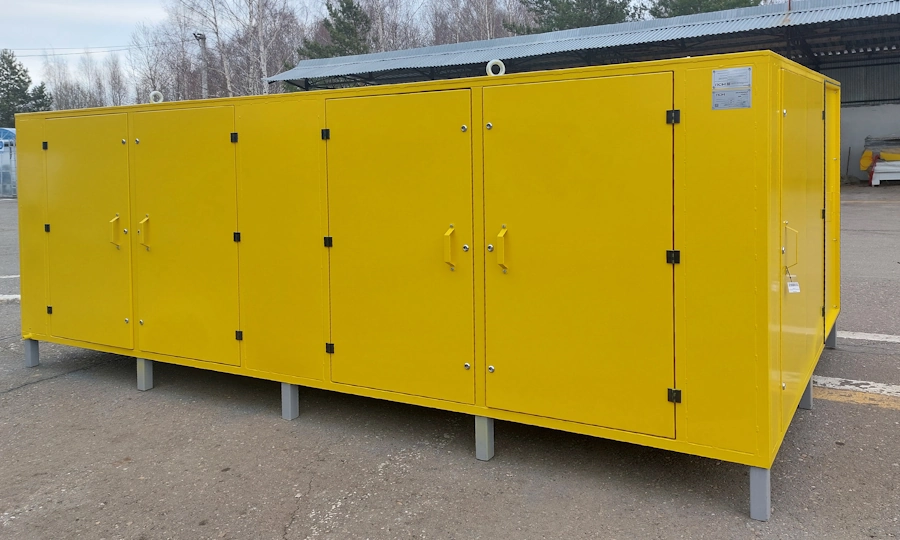

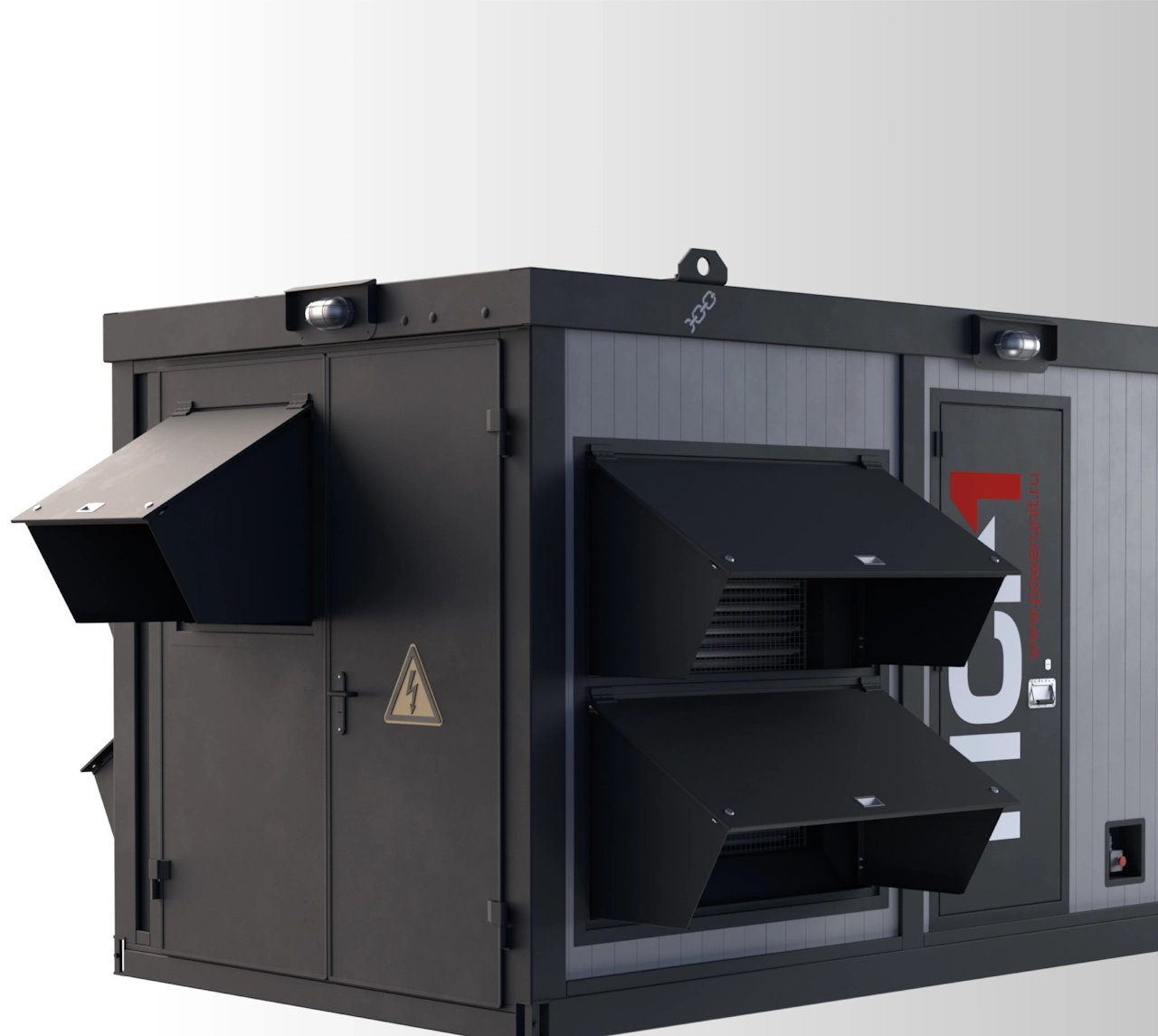

- Погодозащитное, антивандальное и передвижное исполнение: капот или контейнер
- Место расположения гермовводов кабеля по выбору заказчика
- Установка дополнительного оборудования: система рекуперации тепла, датчики перегрева, высоковольтные ячейки, силовые шины для подключения, система мониторинга
- Пожарная сигнализация. Соответствие нормам пожарной безопасности, требованиям ПУЭ и другим регламентирующим документам
Система управления
Варианты комплектации:
- Система релейного типа – обеспечивает ручное управление. Надежное и простое ремонтное решение

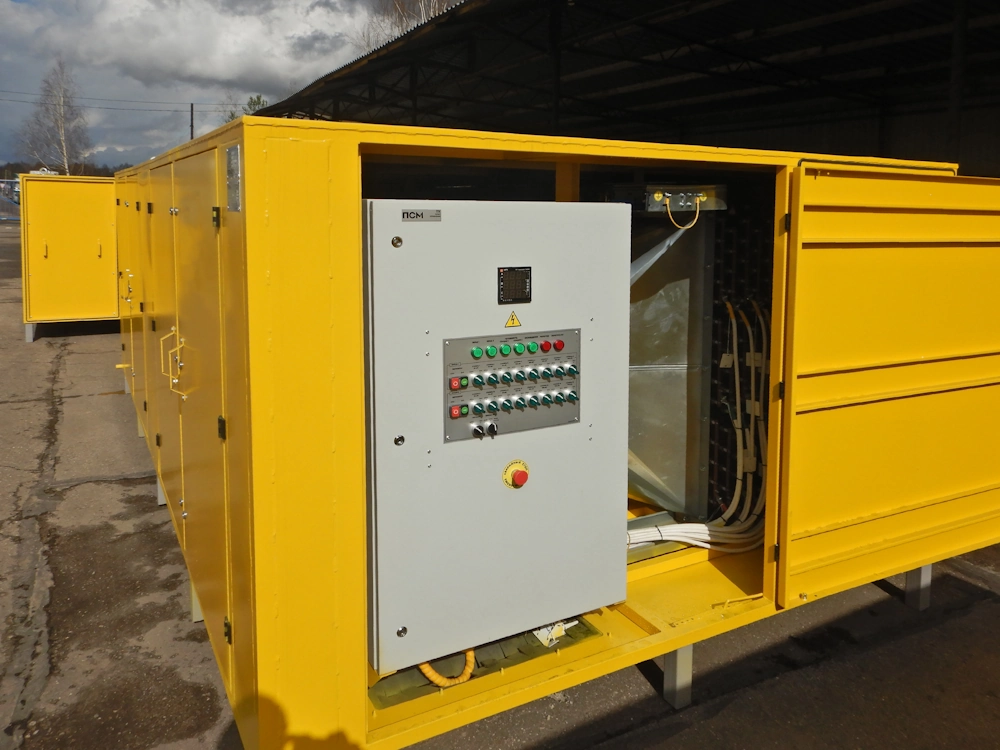

- Система управления на базе контроллера – современное решение для ручного и автоматического наброса нагрузки
Модельный ряд

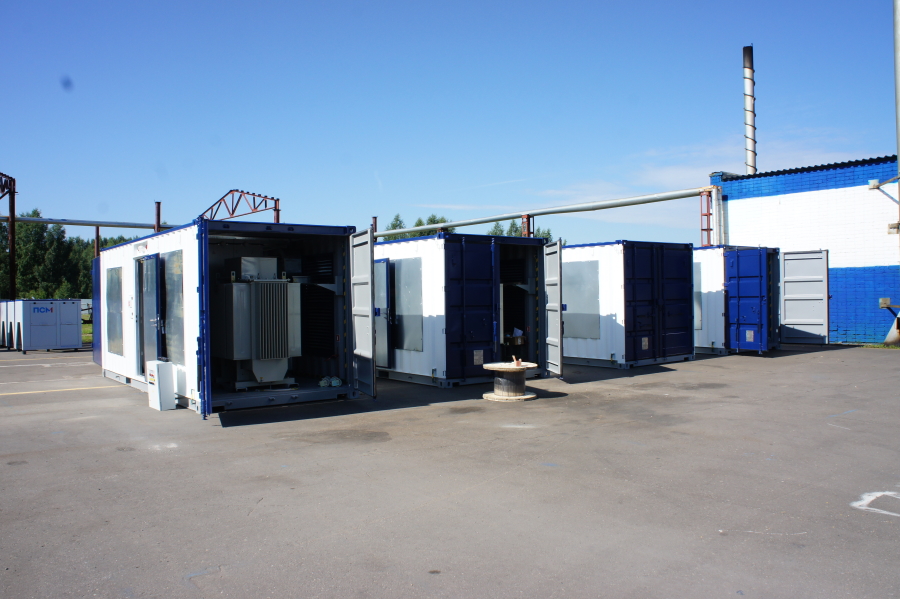

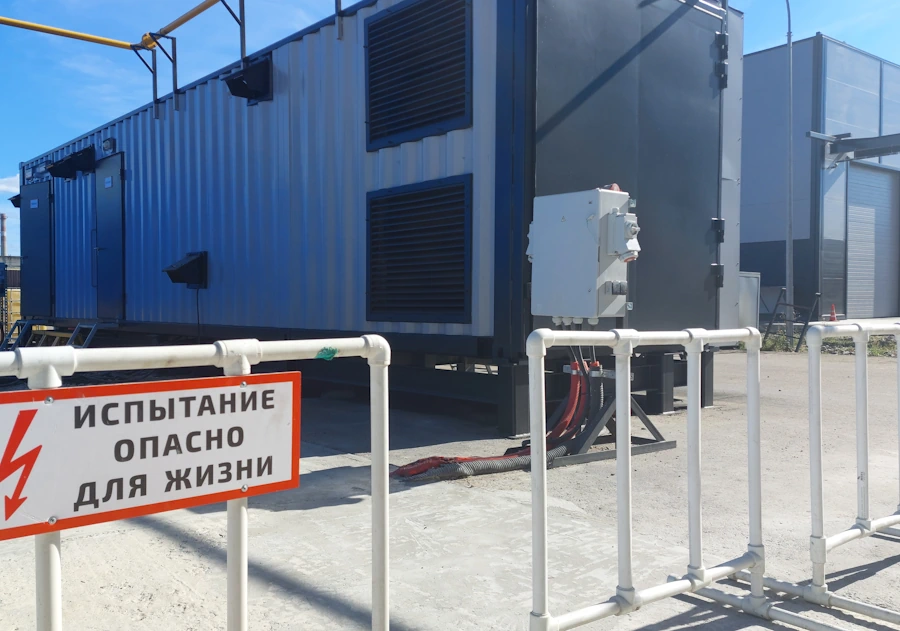

Завод ПСМ Прайм оборудован испытательным комплексом для дизельных и газопоршневых электростанций. ПСМ — единственный производитель в России, который проводит обязательное регламентированное тестирование каждой выпускаемой электростанции, в том числе в режиме параллельной работы.

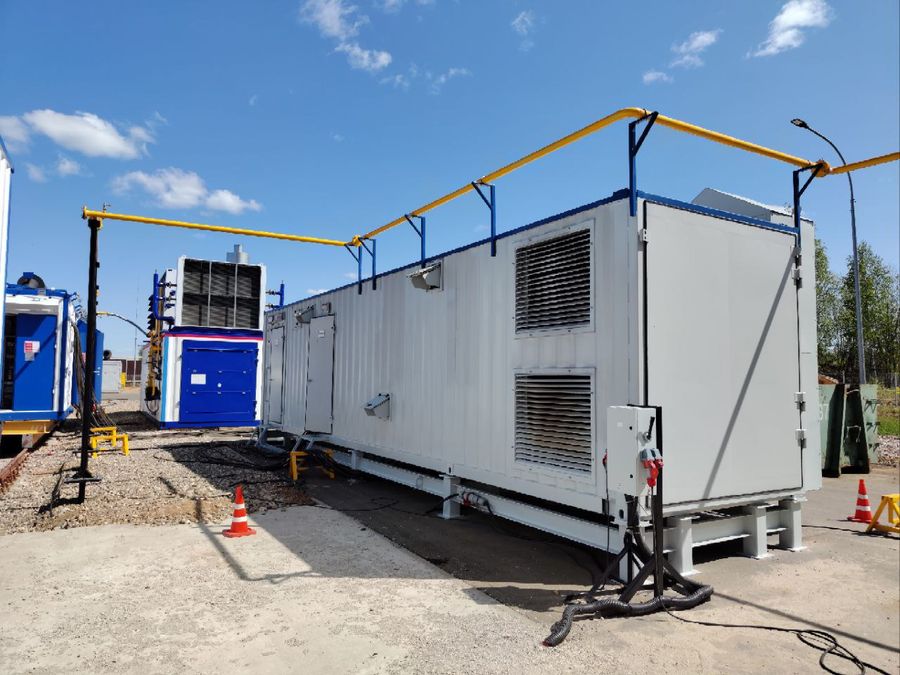

Комплекс оборудован нагрузочным модулем мощностью 2000 кВт с возможностью подключения дополнительных устройств и увеличения мощности испытуемой станции до 3000 кВт. В составе модуля высоковольтное распределительное устройство для выбора класса напряжения: 400, 6300 или 10500 В.
- Проверяем гарантированные показатели работы электростанций под нагрузкой от 0 до 100%
- Контролируем пусковые характеристики и работоспособность
- Определяем выдачу мощности и качество электроэнергии
Файлы

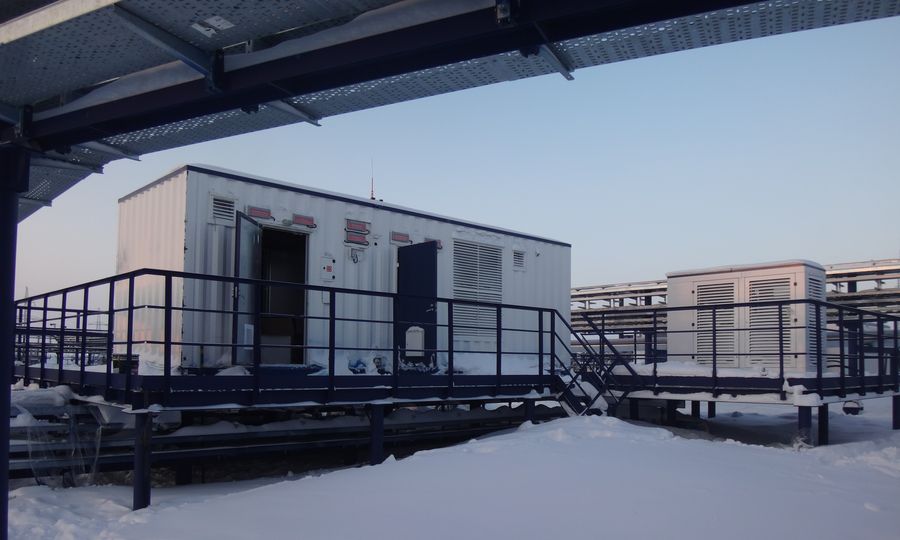

Комплексная поставка из семи нагрузочных модулей для нефтяного месторождения
Проект для Ковыктинского газоконденсатного месторождения, разрабатываемого компанией Газпром.

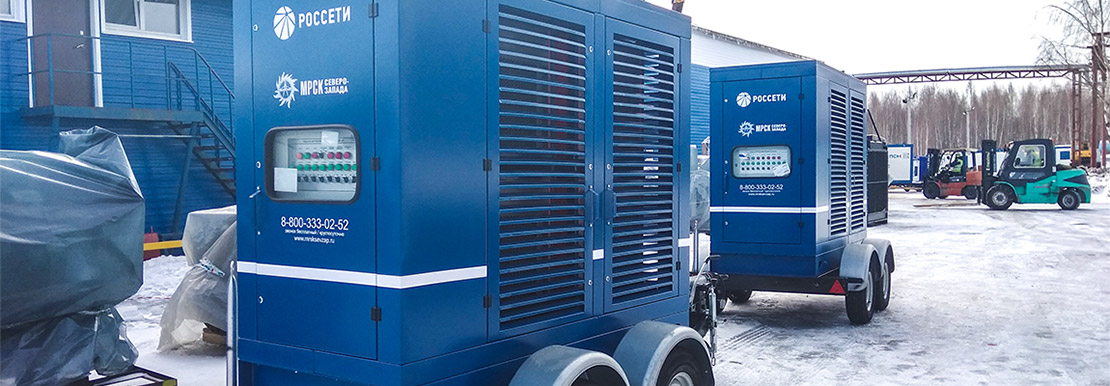

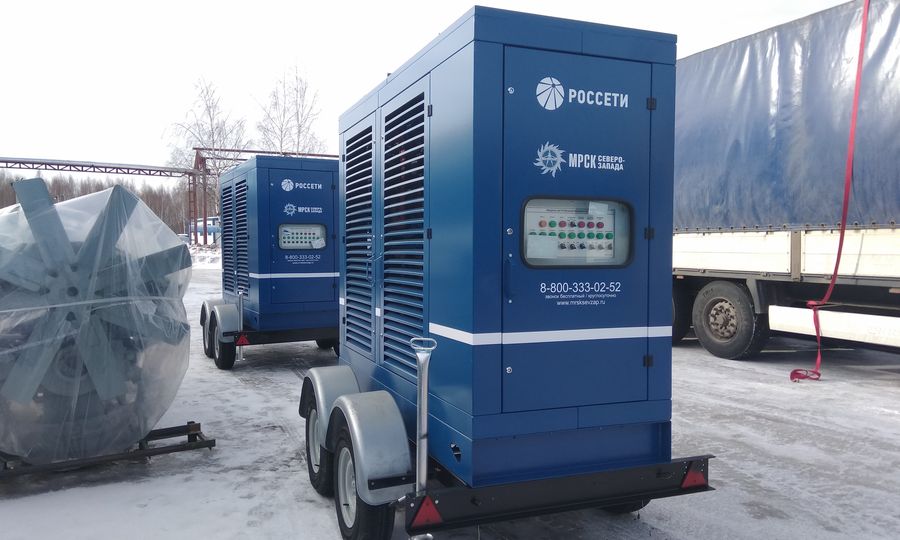

Две ДЭС ПСМ резервируют подстанции Пеледуйского энергокольца в Бурятии
Комплексная система для аварийного электроснабжения

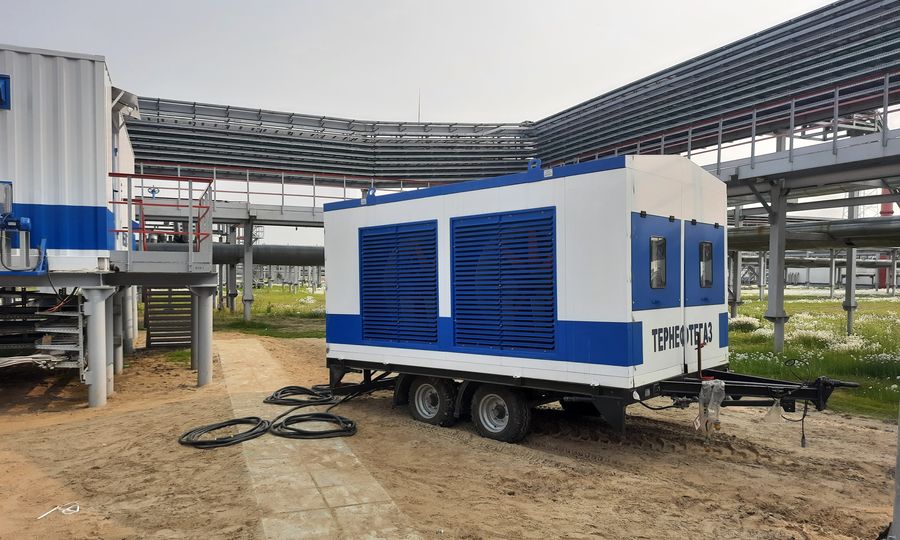

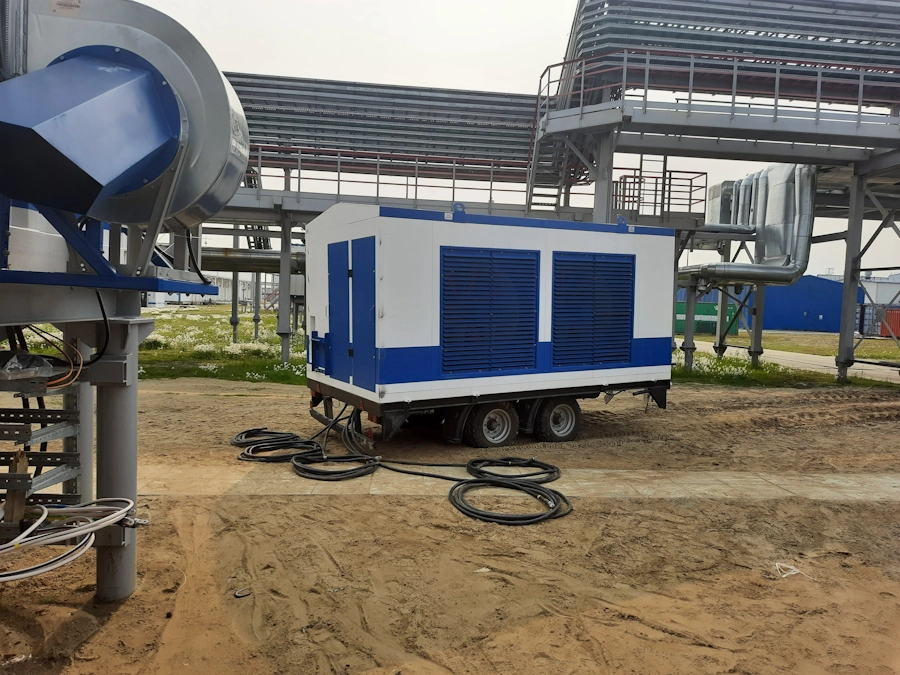

Для тестирования и догрузки электростанции на объектах добычи углеводородов в Югре.
Резервное энергоснабжение крупных мероприятий в регионе
Расширение парка резервных источников энергии
Резервирование терминала по производству и перегрузке сжиженного природного газа
