Насосные установки для добычи полезных ископаемых
- для перекачки грязной воды из шахт и рудников, подачи воды на промывочный инструмент на приисках
- открытые, в капоте или контейнере
- варианты на санях, волокушах, прицепе
Дизельные насосные установки ПСМ используются для перекачки грязной воды из шахт и рудников, подачи воды на промывочный инструмент на приисках
Насосные установки ПСМ могут перекачивать грязную воду с твердыми частицами размером до 125 мм.
При выборе насосной станции для водоотлива необходимо учитывать степень загрязненности перекачиваемой среды и оценивать долю содержания твердых частиц. Но чаще всего у заказчиков насосов таких данных нет. Ориентируемся на свой опыт и предлагаем реальные ситуации, когда оправдано использование определенного вида насосов.
Степень загрязнения воды
Степень загрязненности оценивают по доле содержания твердых частиц. Но чаще всего у заказчиков насосов таких данных нет. Ориентируемся на свой опыт и предлагаем реальные ситуации, когда оправдано использование определенного вида насосов.
| Чистая вода. Перекачка воды из прудов, рек, каналов, карьеров с отстоянной водой | Грязная вода. Перекачка воды из строительных котлованов, затопленных территорий, водопонижение в шахтах | Гидросмеси и пульпа. Перекачка из систем шлакоудаления, транспортировка грунта | |
|---|---|---|---|
| Насосы Strong | +++ | +++ | + |
| Насосы Cornell/ Pioneer Pump | +++ | +++ | ++ |
| Грунтовые/шламовые насосы | + | ++ | +++ |
| Углесосы | + | + | +++ |
+++ максимально подходят для перекачки
++ подходят для перекачки, но с ограничениями
+ подходят для перекачки, но использование не целесообразно
Эксперты ПСМ помогут подобрать дизельную насосную установку с теми свойствами, которые необходимы именно вам. Рассчитают оптимальные показатели напора и подачи для работы с твердым гравием или мягкой пульпой, добавят капот для защиты от осадков, увеличенный радиатор против тропической жары, лыжи-полозья для преодоления зимников. Расскажите об особенностях вашего месторождения - мы вникнем в проект и найдем решение.

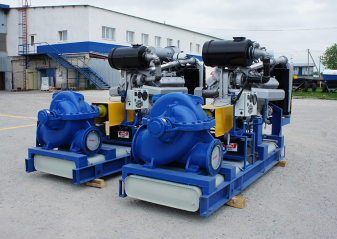

Дизельный привод
ПСМ предлагает для комплектации насосных установок отечественные или импортные двигатели: ММЗ, ЯМЗ, Hyundai (Doosan), Volvo Penta, Iveco (FPT). Установка монтируется на раму с топливным баком или раму-бак.
Насос
В зависимости от характеристик перекачиваемой среды мы предлагаем несколько вариантов комплектации насосной части станции. При подборе насоса специалисты ориентируются на степень загрязненности - долю содержания твердых частиц. Но чаще всего у заказчиков насосов таких данных нет, и приходится ориентироваться на реальную ситуацию для Ориентируясь на свой опыт, мы предлагаем реальные ситуации, когда оправдано использование определенного вида насосов.
Система управления
В базовой комплектации - это ручное управление с кнопкой запуска и останова и аналоговой приборной панелью. Есть вариант более автоматизированного управления: электронная система на базе контроллера Deif. Она может поддерживать двигатель в состоянии “горячего резерва” без участия оператора, предупреждать о нештатных ситуациях. Все данные выводятся на цифровую панель, дублируются аналоговыми приборами. Возможно настроить дистанционное управление насосом.
-
Мотопомпы Super Strong
-
Мотопомпы Strong
-
Насосные установки с грунтовыми насосами

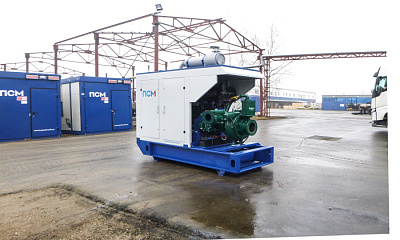

- Надежные: на базе дизельных двигателей ЯМЗ/Doosan и центробежных самовсасывающих насосов Pioneer Pump/ Cornell
- Защита от сухого хода и скоростное заполнение улитки насоса. В базовой комплектации - дополнительный вакуумный насос
- Высоконапорные: поддерживают давление до 20 атм.
- Перекачивают воду с твердыми включениями размером до 125 мм
- Применяются для водопонижения на шахтах и котлованах
Перейти в каталог насосных установок ПСМ с насосами Pioneer Pump/Cornell
- Надежные: на базе дизельных двигателей ММЗ и самовсасывающих центробежных насосов серии Strong
- Мобильные: Смонтированы на рама-баке, установлены на прицеп-тележку
- Перекачиваемая среда: Вода с твердыми включениями размером до 76 мм
- Применяются для водоотлива из карьеров и шахт
- Надежные: Используются насосы ГрАУ, ГрТ, ГрАТ, ГрК, ГрАК и дизельные двигатели ЯМЗ/ТМЗ
- Перекачиваемая среда: Пульпа и гидросмесь плотностью до 1600 кг/м3
- Применяются для транспортировки грунта и шлакоудалении, очистке бурового раствора, разработке карьеров и рудников
Перейти в каталог насосных установок ПСМ с грунтовыми насосами
-
Навес
-
Погодозащитный капот
-
Блок-контейнер Север
-
Передвижное исполнение
- Защищает двигатель и блок управления от дождя, снега и солнца
- Сохраняет свободный доступ ко всем узлам установки для обслуживания
- Поддерживает естественную вентиляцию для защиты двигателя от перегрева
Особенности конструкции:
- Металлический навес устанавливается на антивибрационные опоры, закрепленные на жесткой раме ДНУ
- По запросу доступно изготовление навеса большего размера для защиты всей установки, а не только двигателя
Навес входит в базовую комплектацию самых востребованных моделей ДНУ производства ПСМ. «Полуоткрытое» исполнение насосной установки обеспечивает необходимую защиту оборудования за небольшую стоимость.
Все металлические изделия мы производим на собственном заводе ПСМ Мастер. Наши инженеры готовы доработать конструкцию по вашим индивидуальным требованиям и разработать схему окраски в соответствии с вашим корпоративным стилем.
- Защищает оборудование от дождя, снега, грязи, ветра и солнца
- Предотвращает механические повреждения установки
- Предотвращает контакт двигателя и блока управления с опасными средами (в случае работы ДНУ с агрессивными химическими составами)
- Жесткий металлический каркас на усиленной сварной раме
- Неподвижные жалюзи для вентиляции и защиты радиатора
- Возможность закрыть капотом полностью всю установку или только двигатель
Особенности конструкции:
Капот обеспечивает оптимальную защиту дизельной насосной установки от внешних воздействий и поддерживает ее эстетичный вид. Капот, закрывающий всю установку, позволяет контролировать доступ к блоку управления. Конструкция помогает защищать двигатель от перегрева и не мешает доступу к основным узлам ДНУ при обслуживании.
Все капоты и контейнеры мы производим на собственном заводе металлоконструкций ПСМ Мастер. Наши инженеры готовы доработать конструкцию по вашим индивидуальным требованиям и разработать схему окраски в соответствии с вашим корпоративным стилем.
- Обеспечивает герметичность и максимальное сохранение тепла
- Снижает уровень шума и вибрации работающей установки
- Создает комфортные условия для обслуживающего персонала
Особенности конструкции:
- Стены из сендвич-панелей толщиной 50-100 мм смонтированы на усиленном каркасе
- Герметичный пол толщиной 150 мм защищает от промерзания
- Утепленный потолок толщиной 100 мм выдерживает снеговую нагрузку до 300 кг/м2
Условия эксплуатации:
- При температуре от +40 °С до -40 °С
ДНУ в контейнере «Север» может быть оснащена системами пожаротушения, охранной сигнализации, освещения, отопления, вентиляции и газовыхлопа. Модульное исполнение обеспечивает быстрый монтаж и ввод в эксплуатацию на объекте.
Все контейнеры и капоты мы производим на собственном заводе металлоконструкций ПСМ Мастер. Наши инженеры готовы предложить оптимальное решение для пакетирования вашей насосной установки, доработать конструкцию по индивидуальным требованиям и разработать схему окраски в соответствии с вашим корпоративным стилем.
Передвижное исполнение позволяет оперативно перемещать оборудование на место эксплуатации, не требует подготовки площадки и монтажа перед началом работы.
Чаще всего перемещение агрегатов требуется для аварийных и спасательных работ, ремонтных бригад, в строительных компаниях, в нефтегазовой отрасли и сельском хозяйстве.
Возможна установка на шасси:
- Прицепы автомобильные (с ПТС)
- Прицепы тракторные (с ПСМ)
- Автомобили различных производителей
- Сани, полозья
-
Опции насоса
-
Напорные и всасывающие магистрали, арматура
-
Опции двигателя
-
Опции топливной системы
-
Опции системы управления
- Система заполнения насоса - газоструйный вакуумный аппарат.
При наличии системы заполнения насоса на напорную магистраль должна быть установлена запорная арматура

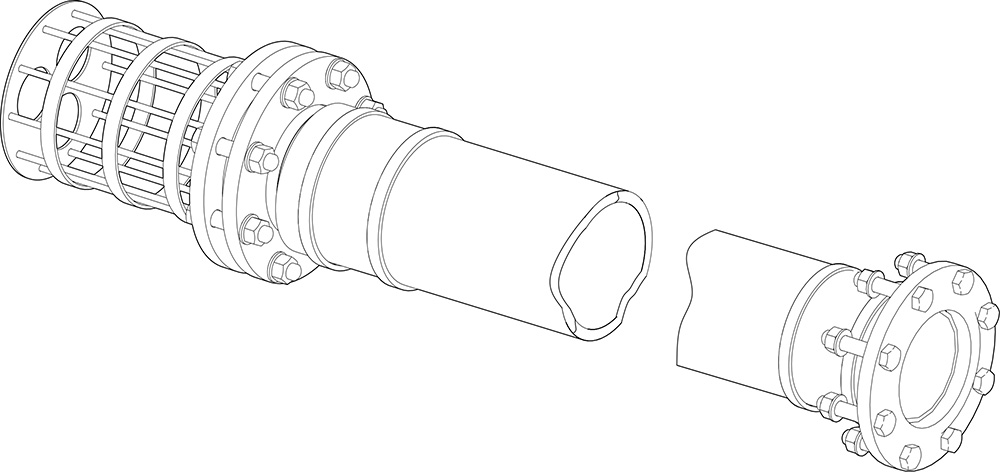

- Всасывающая магистраль с фланцевым соединением в сборе с обратным клапаном и заборным устройством

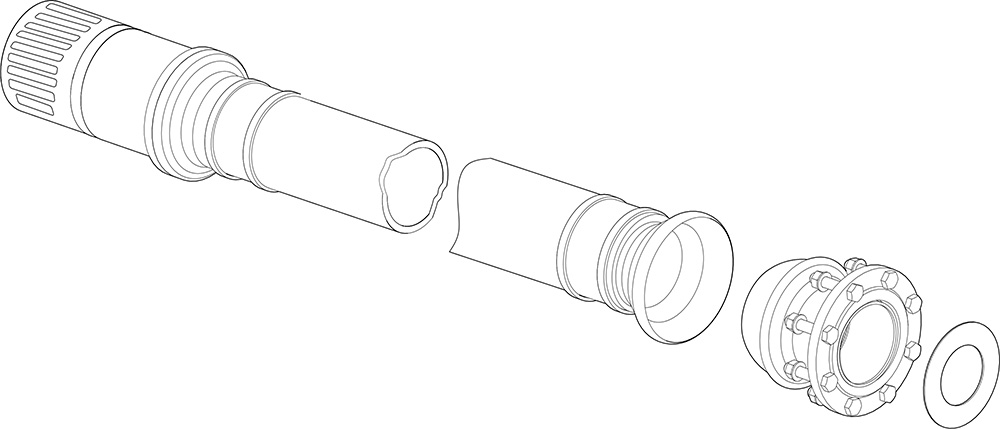

- Всасывающая магистраль с БРС в сборе с обратным клапаном и заборным устройством

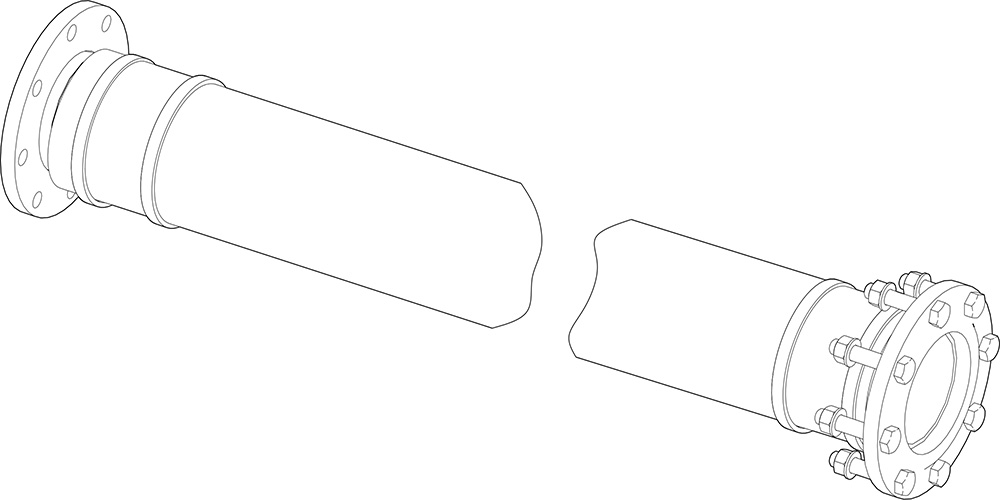

- Рукав всасывающий с фланцевым соединением

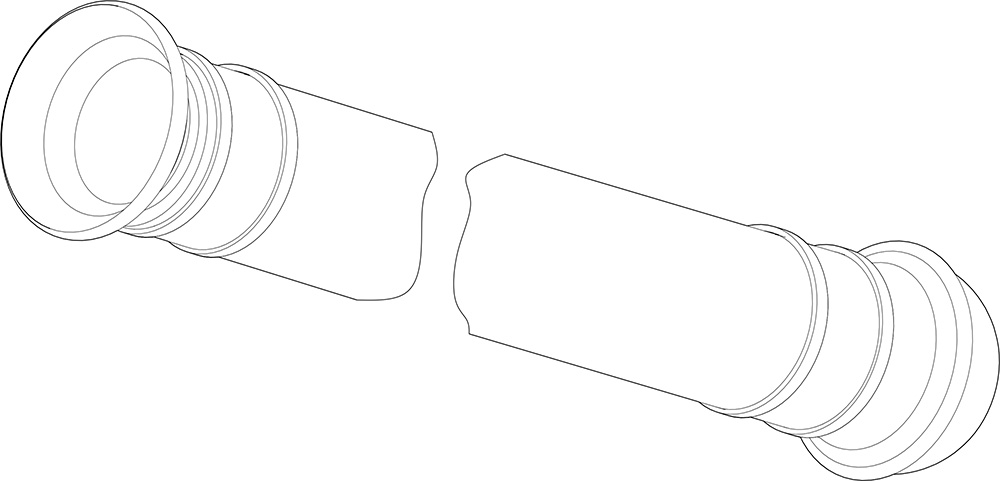

- Рукав всасывающий с БРС
- Рукав напорный с фланцевым соединением

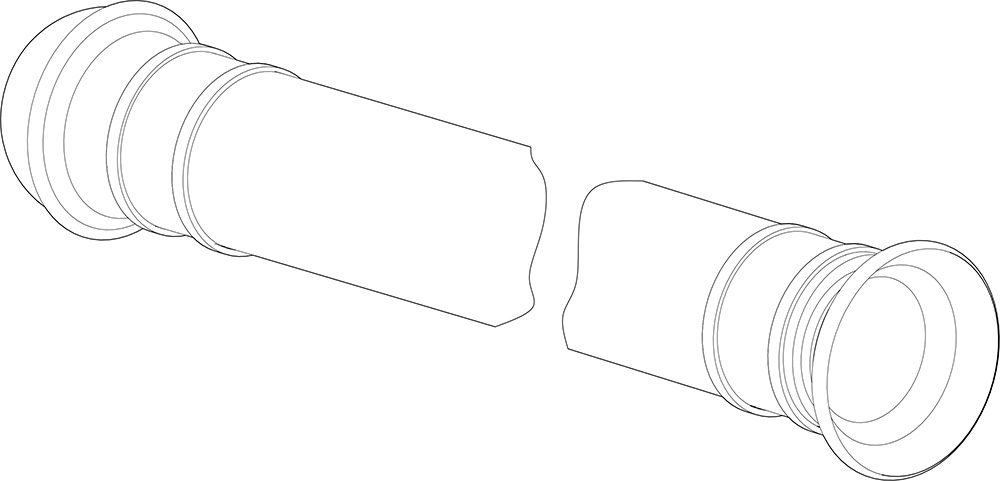

- Рукав напорный БРС

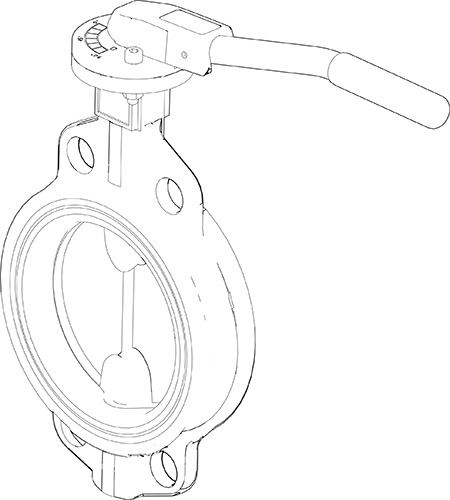

- Затвор ручной

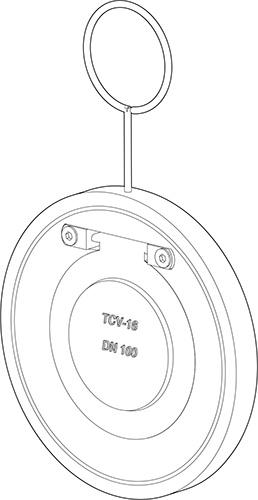

- Клапан обратный

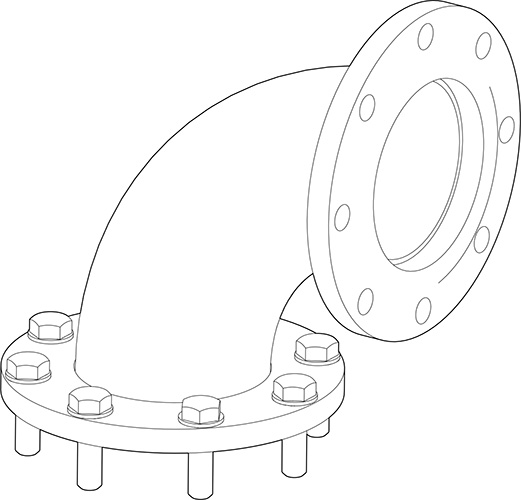

- Отвод
- Рукав пожарный напорный с ГРВ

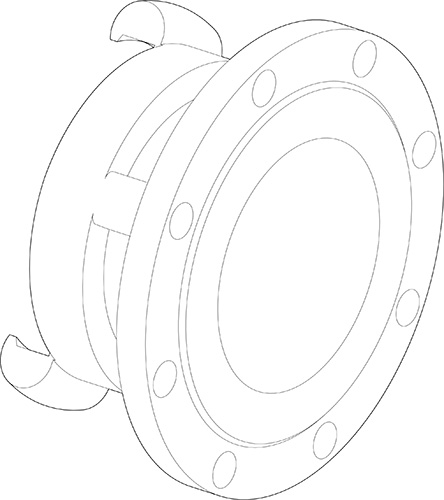

- Переход (Головка муфтовая)
- Предпусковой жидкостный подогреватель
- Электрический подогреватель охлаждающей жидкости
- Система автоматической дозаправки топливом
- Система учета расхода топлива
Опции системы управления на базе контроллера Deif:
- Дублирующие аналоговые приборы
- Система дистанционного мониторинга и управления
- Контроль за автоматической дозаправкой топлива из внешнего источника в рабочий бак (при наличии такого оборудования)
- Набор дополнительных бинарных входов и реле, управляемых контроллером, для решения задач пользователя
- Замена базового контроллера на контроллер другой марки
- Функция параллельной работой
