Блочные насосные станции для орошения
- для оперативной подачи воды в оросительные системы и дождевальные машины
- собственное производство модулей любой сложности
- стационарные, плавучие на понтоне
Блочные насосные станции (БНС) для орошения предназначены для оперативной и бесперебойной подачи воды из источника на оросительные системы и дождевальные машины. Применение БНС производства ПСМ позволит вам избежать рисков, связанных с засушливой нестабильной погодой.
Основная область применения БНС для орошения - обслуживание крупных агропромышленных комплексов.

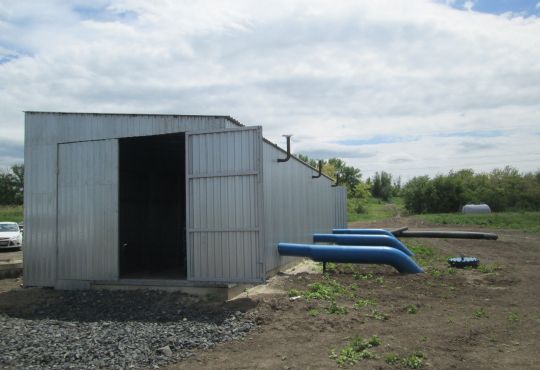

БНС для орошения спроектированы для расположения вне здания, представляют собой готовое строение каркасного типа из сэндвич-панелей, собранных в единое сооружение. Количество элементов модульной станции зависит от условий эксплуатации, выполняемых функций и требований к производительности.
Благодаря собственному производству блок-контейнеров, ПСМ может спроектировать и произвести модульное помещение каркасного типа из сэндвич-панелей или каркасно-сварной конструкции любого размера и назначения.
Насосные агрегаты
В составе БНС в зависимости от назначения и требований к производительности могут быть один или несколько насосных агрегатов. Завод ПСМ производит БНС на базе электрических насосных установок (ЭНУ). Применение насосных агрегатов с электроприводом позволяет проектировать насосные группы различного назначения в рамках одной станции: например, группы пожаротушения и производственного водоснабжения. Чтобы гарантировать бесперебойную подачу воды, в группе могут быть предусмотрены основные и резервные насосы.
Типы насосов:
- Консольные
- Двустороннего входа
- Многоступенчатые
- Линейные
- Погружные
- Шламовые
Опционально для проекта могут быть подобраны агрегаты с дизельным приводом и насосы для работы с химическими составами или нефтепродуктами.
Трубопроводная обвязка
Обвязка труб с запорно-регулирующей арматурой позволяет реализовывать различные сценарии работы БНС: переключение потоков с одного трубопровода на другой, каскадное включение, ввод в работу аварийного агрегата в случае остановки основного, и т.д.
Трубная обвязка может быть оснащена:
- Гибкими компенсаторами, снижающими вибрацию и защищающими соединения труб от смещений и повреждений
- Поворотными затворами (с ручным или электрическим приводом) и обратными клапанами для управления потоками воды
- Приборами учёта расхода воды (КИП)
Обвязка БНС для воды осуществляется трубопроводами из нержавеющей стали. При проектировании станций для перекачивания агрессивных сред материал труб может быть изменён. Например, для работы с токсичными жидкостями используются трубопроводы из ПВХ.
Система автоматизации и управления
Выбор системы управления зависит от сложности и степени автоматизации технологических процессов предприятия, на котором используется БНС.
Управление небольшой станцией с одним насосным агрегатом может осуществляться с пульта в ручном режиме. Для сложных БНС с несколькими группами насосов применяется АСУ ТП — автоматизированная система управления на базе промышленного контроллера и специального ПО. Она интегрируется в верхний уровень системы управления предприятия и обеспечивает полный мониторинг и диспетчеризацию работы насосной станции.
Функционал автоматизированной системы управления БНС:
- Автоматическое включение насосов при поступлении внешнего сигнала по «сухому контакту»
- Запуск и управление оборотами насосов через устройство плавного пуска или частотные преобразователи
- Автоматическое подключение резервного насоса при отказе основного
- Индикация рабочего и аварийного состояния всех исполнительных устройств
- Сигнализация неисправности работы насосов и сигнальных цепей
- Защита двигателя от короткого замыкания
- Защита двигателя от пропадания одной из фаз
- Защита насоса от «сухого хода»
- Контроль качества питающего напряжения
- Автоматический ввод резерва по электропитанию
- Диспетчеризация аварийных и рабочих параметров через физические сигналы
Оборудование насосной станции устанавливается внутри контейнера, составленного из блок-модулей. Каждый модуль — отдельное помещение БНС. Сборно-разборная конструкция позволяет транспортировать станцию и быстро монтировать её на объекте эксплуатации.
Блок-модуль типа «Север» состоит из каркаса, обшитого трёхслойными сендвич-панелями. Они обеспечивают теплоизоляцию, герметичность и эксплуатацию БНС при температуре от +40 °С до -40 °С. Для жаркого климата мы дополнительно проектируем систему кондиционирования и усиленной вентиляции.
Внутренние системы контейнера:
- Вентиляция
- Отопление
- Заземление
- Молниезащита
- Освещение (рабочее и аварийное)
- Охранно-пожарная сигнализация
Все блок-модули и металлоконструкции для БНС изготавливает завод ПСМ Мастер по проекту инжинирингового центра ПСМ. Полностью независимое производство открывает широкие возможности проектирования контейнерных зданий любых габаритов и компоновки. В том числе в передвижном исполнении — с установкой контейнера на полозья (лыжи).
- Агрегатный отсек
- Отсек оператора
- Группа насосных агрегатов пожаротушения: 1 основной и 2 резервных
- Группа насосных агрегатов хозяйственного водоснабжения: 2 основных и 2 резервных
- Трубопроводна обвязка
Резервуары для воды
Блочные насосные станции ПСМ могут быть укомплектованы вертикальными стальными резервуарами (РВС) для хранения запаса воды. Это решение актуально для БНС пожаротушения и хозяйственно-питьевого водоснабжения. В этой модификации станция комплектуется дополнительным насосом для заполнения резервуаров и узлом для водяного отопления для их обогрева.
Понтон

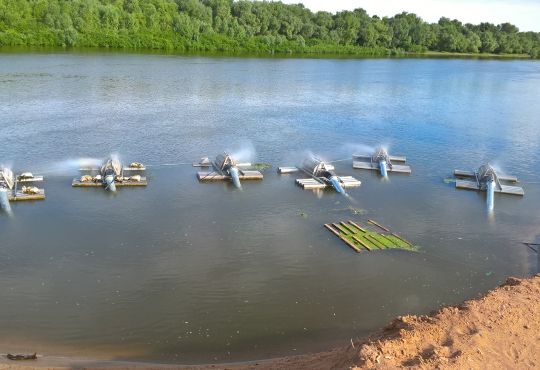

Для забора воды с поверхности открытого водоёма блок-модуль насосной станции может быть установлен на понтон. Когда уровень воды в источнике меняется и выходит за пределы кавитационного запаса насоса, плавучая насосная станция на понтоне (ПНС) компенсирует эту разницу: поднимается и опускается вместе с уровнем воды. Конструкция понтонов — модульная, прямоугольного (коробчатого) или круглого типа. Подбирается индивидуально в зависимости от специфики насосной станции и условий эксплуатации.
