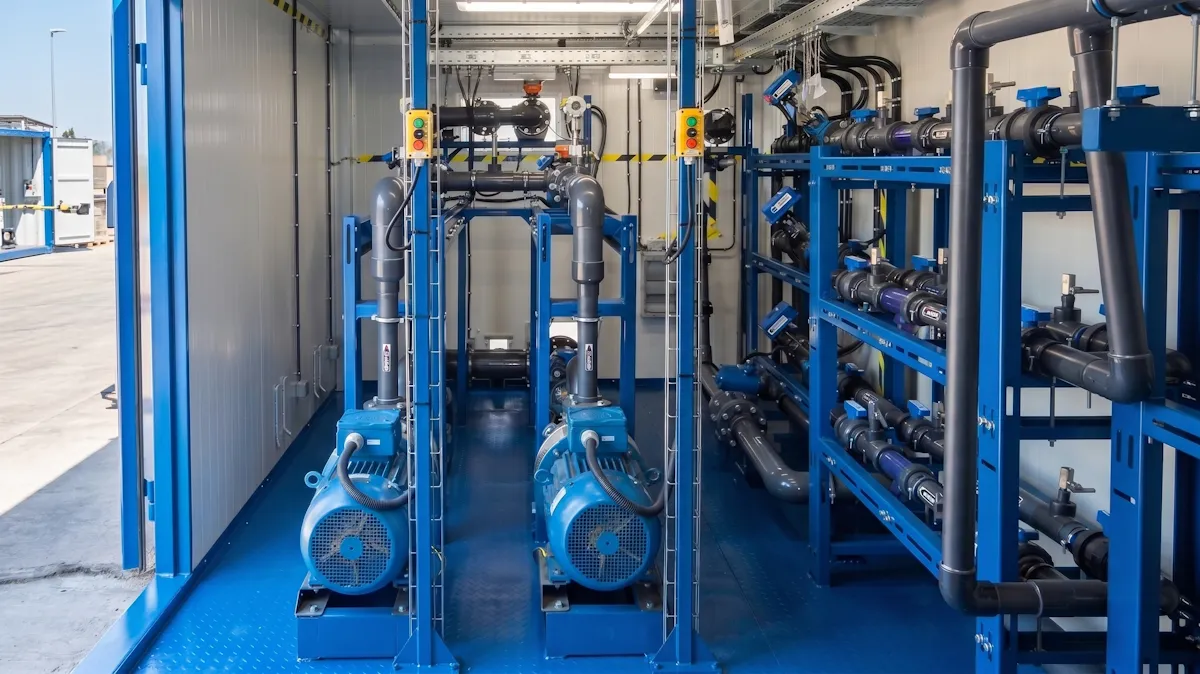

Блочные насосные станции
- модульное здание
- насосные агрегаты с электрическим или дизельным двигателем
- трубопроводную обвязку
- запорно-регулирующую арматуру
- систему автоматизации
Описание
Блочные насосные станции ПСМ проектируются по техническому заданию заказчика. Для каждого клиента мы прорабатываем индивидуальное решение, создаем компоновку и подбираем нужную комплектацию с учетом задачи, нормативных требований и технических возможностей объекта.
Мы располагаем глубокой инженерной экспертизой, производственными и технологическими ресурсами и обширным опытом в области реализации сложных проектов. Производство БНС ведется в строгом соответствии с конструкторской и технической документацией и контролируется ОТК на каждом этапе. Это гарантирует работоспособность оборудования, а также точное соблюдение эксплуатационных характеристик, предусмотренных в проекте.
Точные значения эксплуатационных параметров установки рассчитываются индивидуально по техническому заданию заказчика. Если вам необходимо купить блочную насосную станцию, заполните опросный лист и отправьте нам заявку или свяжитесь с нами удобным способом.
-
Обогащение руды
-
Карьерное водоотведение
-
Пожаротушение
-
Хозяйственное водоснабжение
-
Орошение полей
-
Перекачка светлых нефтепродуктов

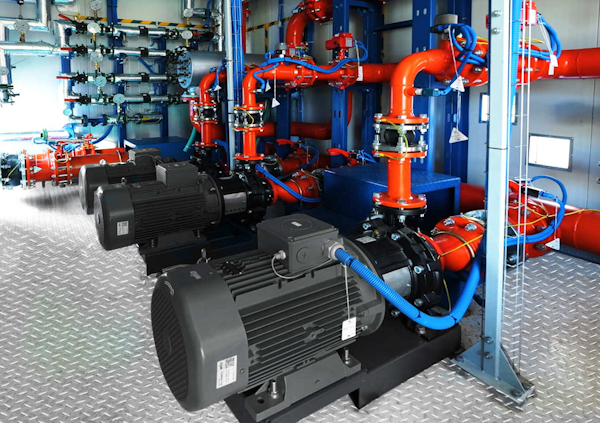

БНС используются в системах оборотного водоснабжения горно-обогатительных комбинатов. Производительность станций для таких задач, как правило, находится в диапазоне от 500 до 10000 м³/ч и определяется технологической схемой переработки.
- Транспортировка хвостов и подача осветленной воды на технологические процессы
- Перекачивание выщелачивающих и продуктивных растворов
- Размыв горной породы и подача воды на промывочные шлюзы

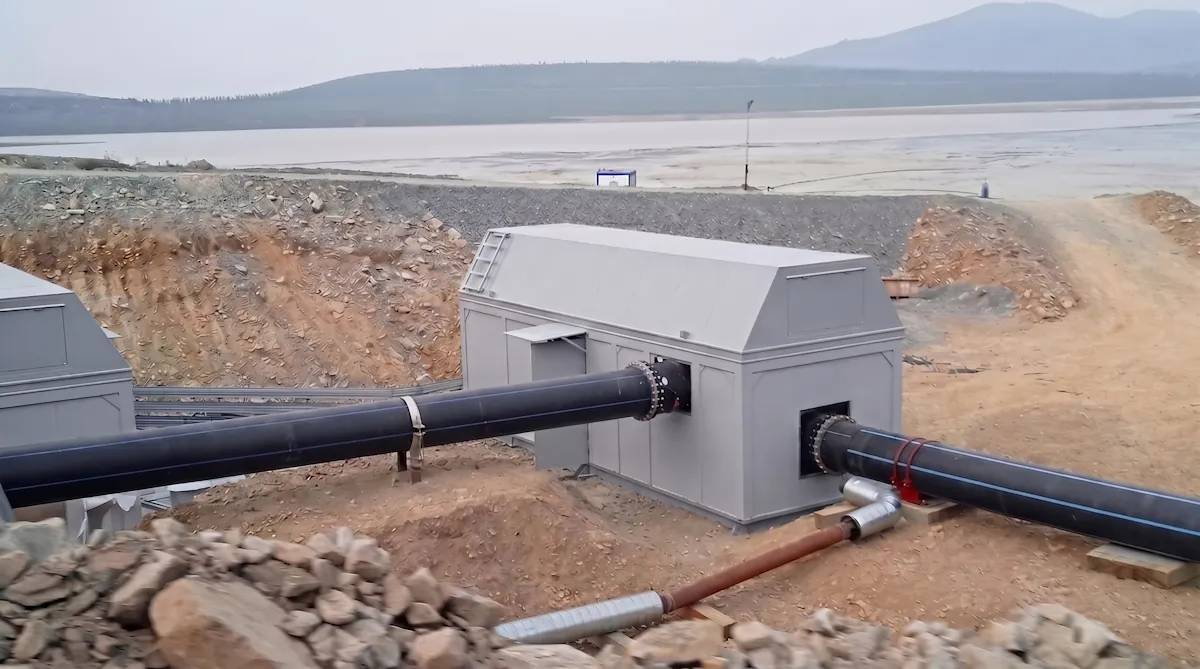

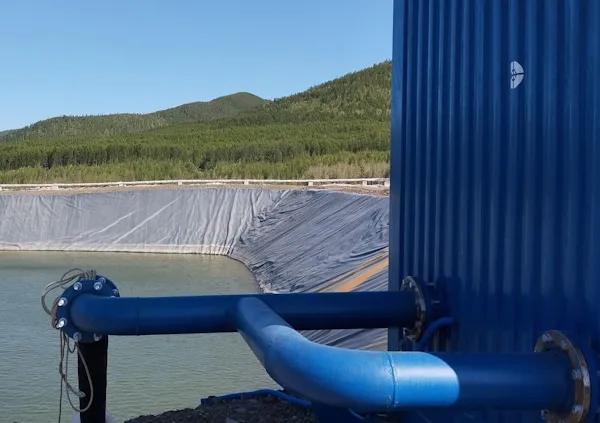

БНС применяются для водопонижения и откачки воды при разработке карьеров и шахт. Максимальный напор насосных агрегатов может достигать нескольких сотен метров, что соответствует подъёму воды со дна карьера глубиной более 100-200 м в зависимости от конфигурации системы.
- Водопонижение при разработке карьеров и шахт
- Транспортировка пульпы и абразивных гидросмесей

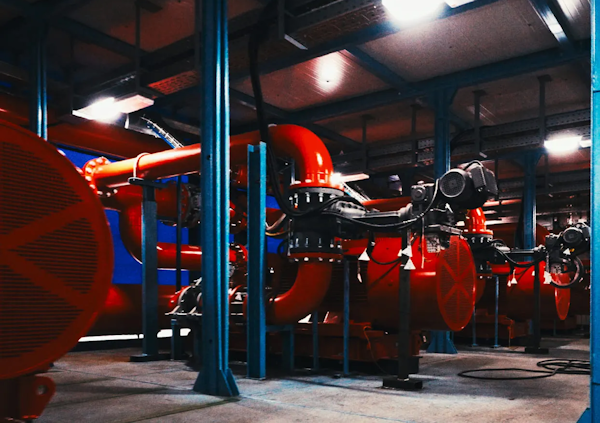

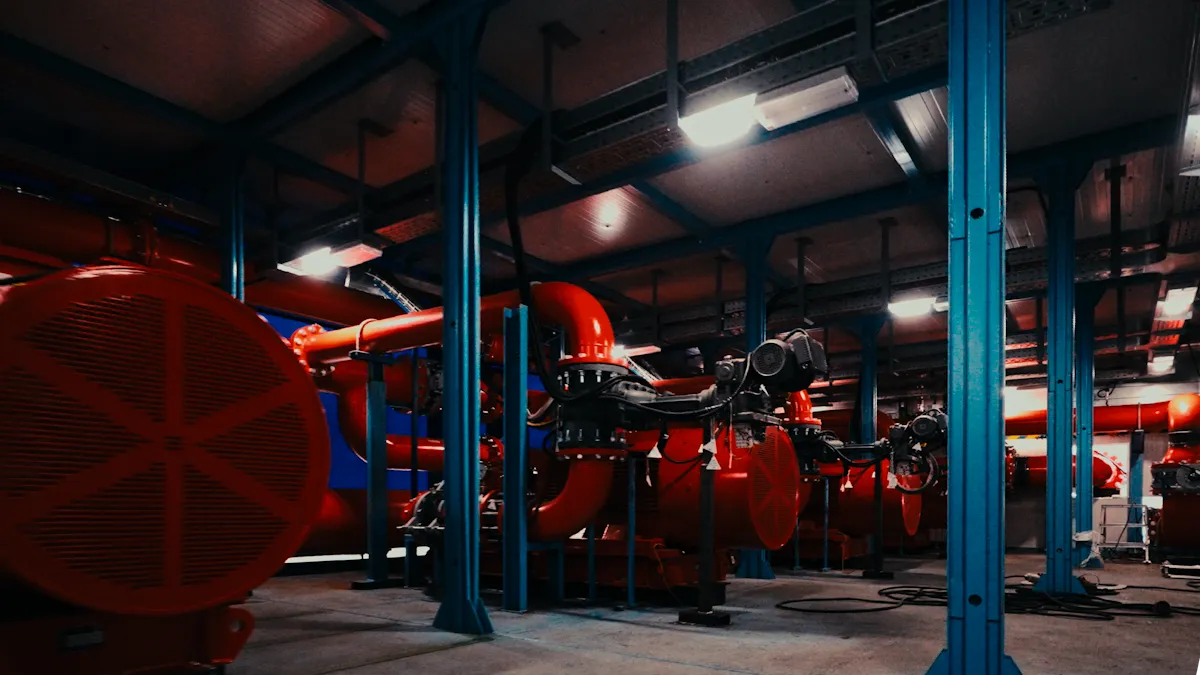

Блочная насосная станция пожаротушения обеспечивает подачу воды с заданным давлением в системах противопожарной защиты. Рабочее давление в системе, как правило, составляет до 0,6-1,2 МПа в соответствии с требованиями СП 10.13130.
- Подача воды в систему пожаротушения промышленных объектов и вахтовых посёлков

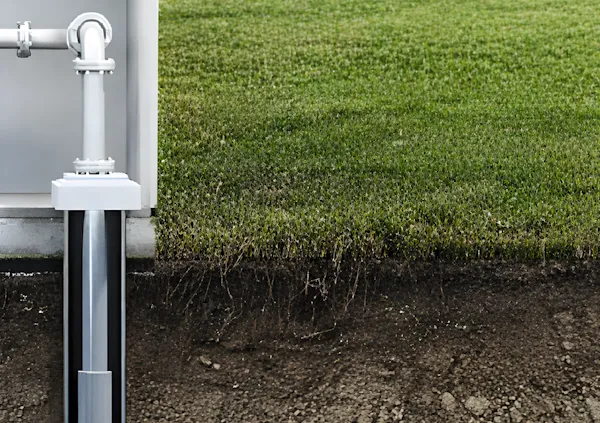

БНС используются как насосные станции водоснабжения для промышленных и удалённых объектов. Станция может обеспечивать водоснабжение вахтового посёлка численностью до несколько сотен человек в зависимости от режима потребления.
- Подача хозяйственно-питьевой воды в вахтовых поселках
- Забор воды из артезианской скважины
В агропромышленном секторе БНС применяются для подачи воды в системы орошения. При подключении к дождевальным машинам одна станция может обеспечивать полив площадей от десятков до сотен гектаров в зависимости от параметров системы.
- Непрерывная подача воды из открытого источника в капельные системы орошения или на дождевальные машины
В нефтегазовой отрасли БНС используется для перекачки светлых нефтепродуктов (бензин, керосин, топливо) и сырой нефти из резервуаров, скважин или трубопроводов.
Станции оснащаются взрывозащищёнными насосами и электроприводами, устойчивыми к агрессивным средам, а также системами автоматики для контроля вязкости, температуры и примесей в перекачиваемой среде.
-
Насосные агрегаты
-
Трубопроводная обвязка
-
Состав магистралей

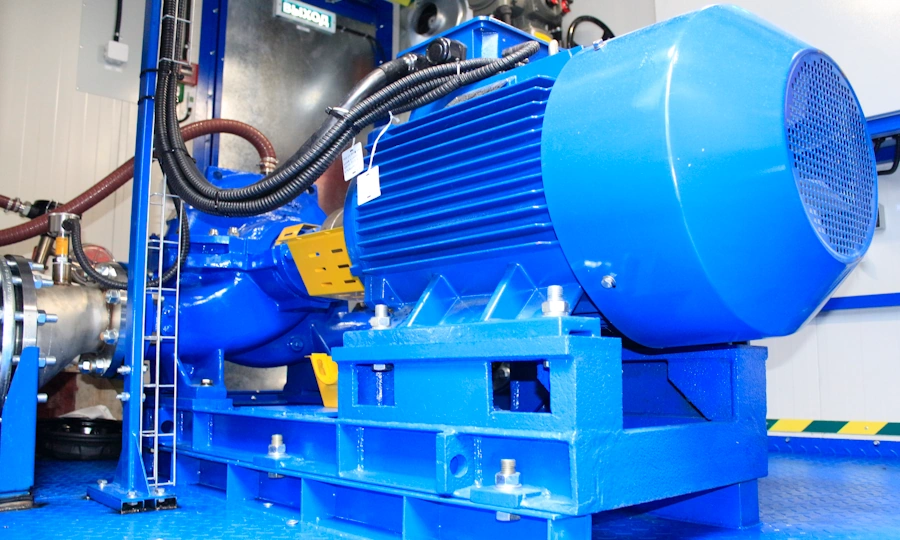

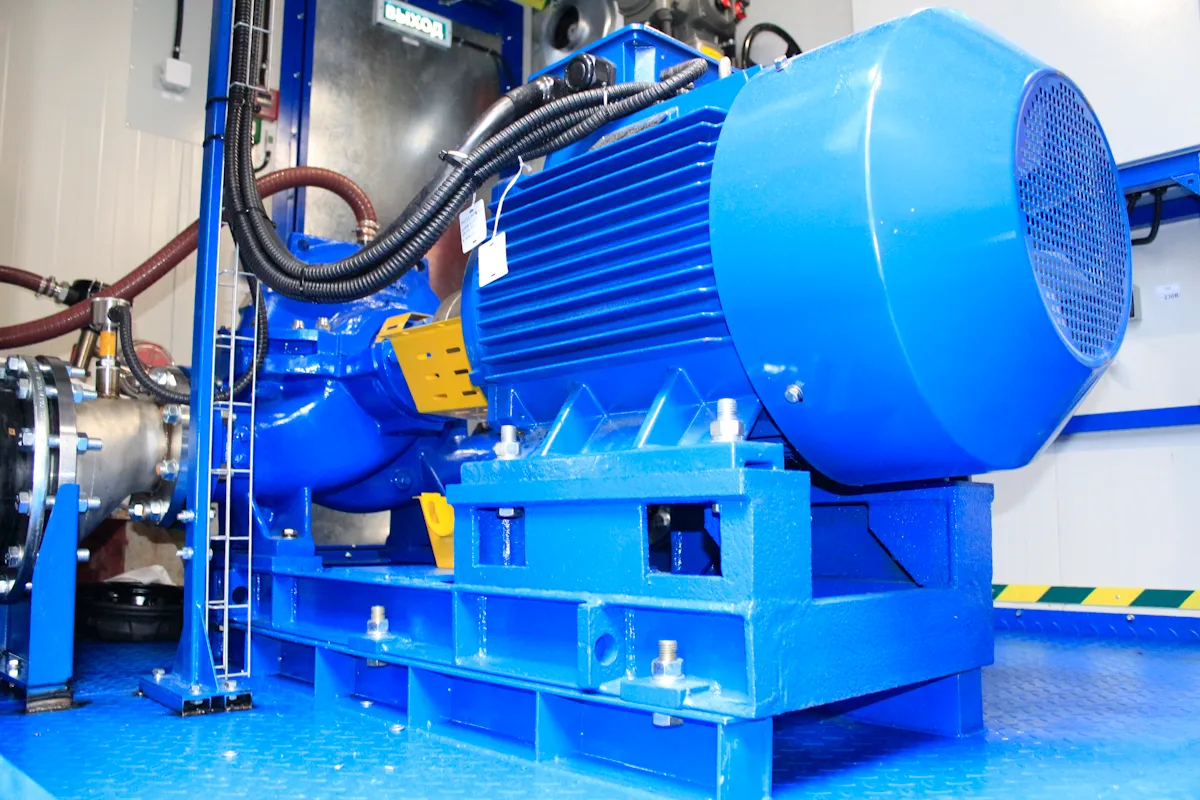

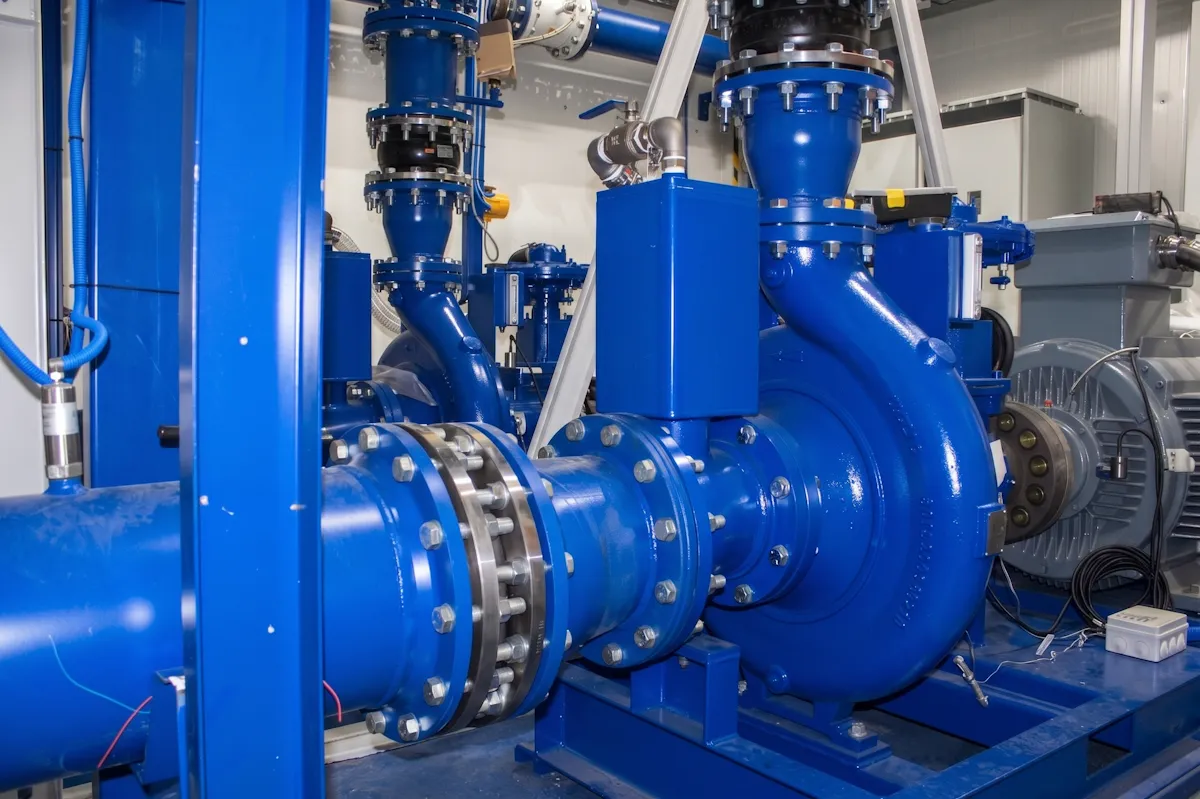

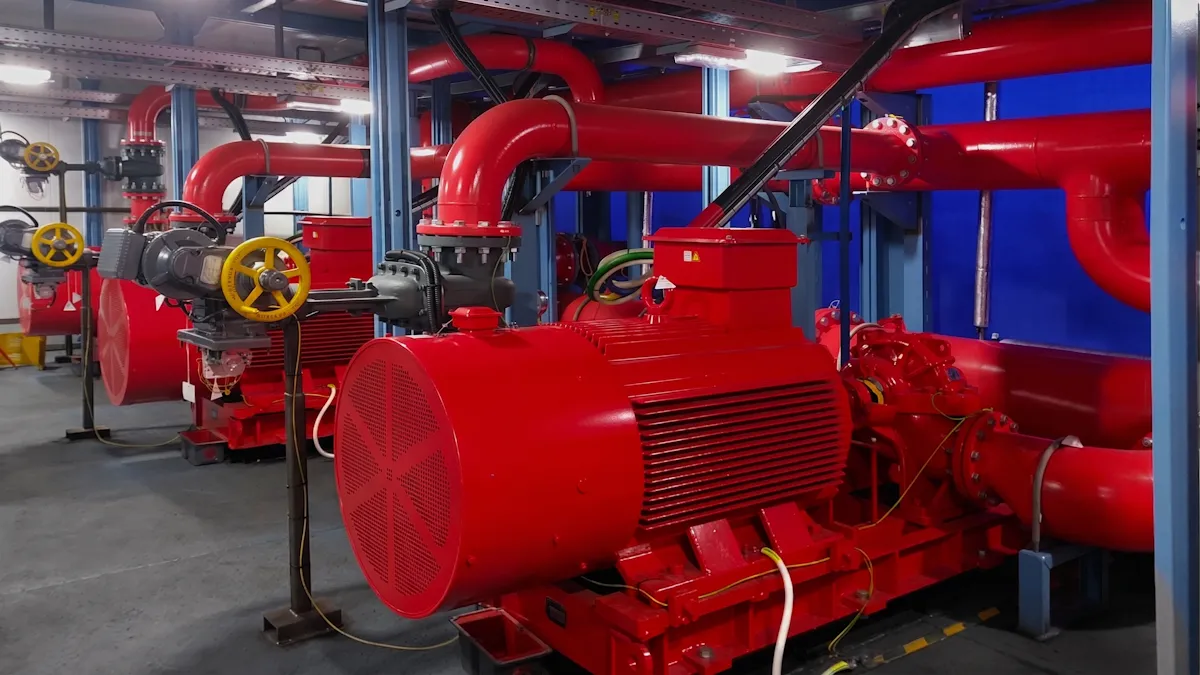

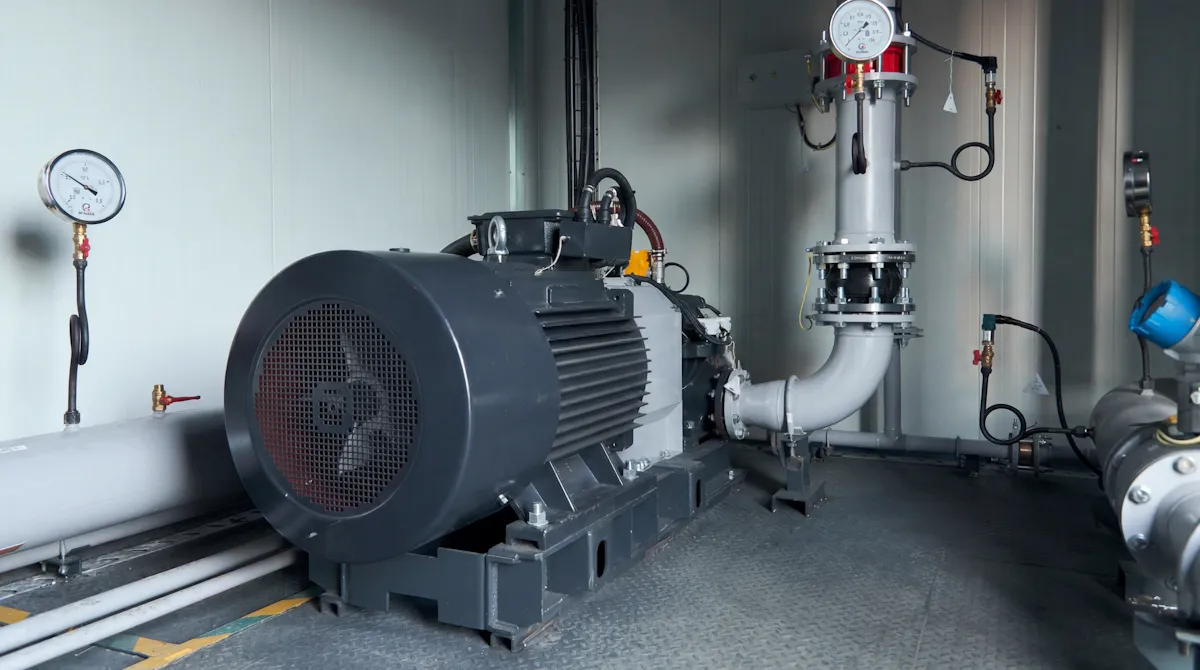

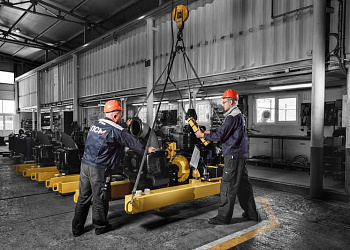

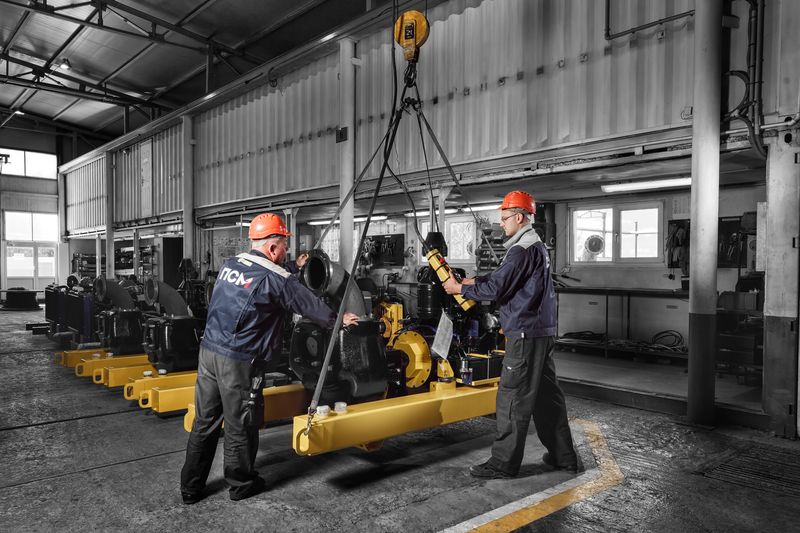

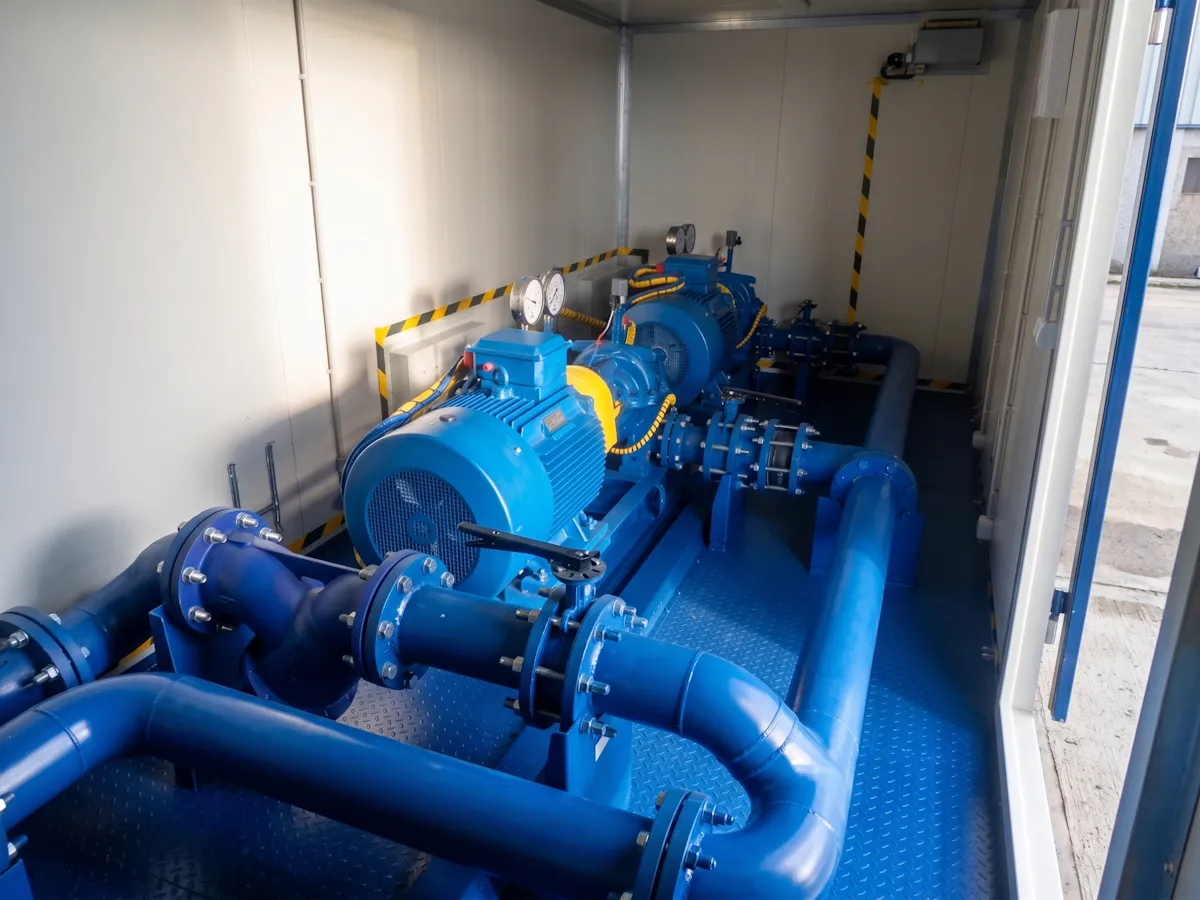

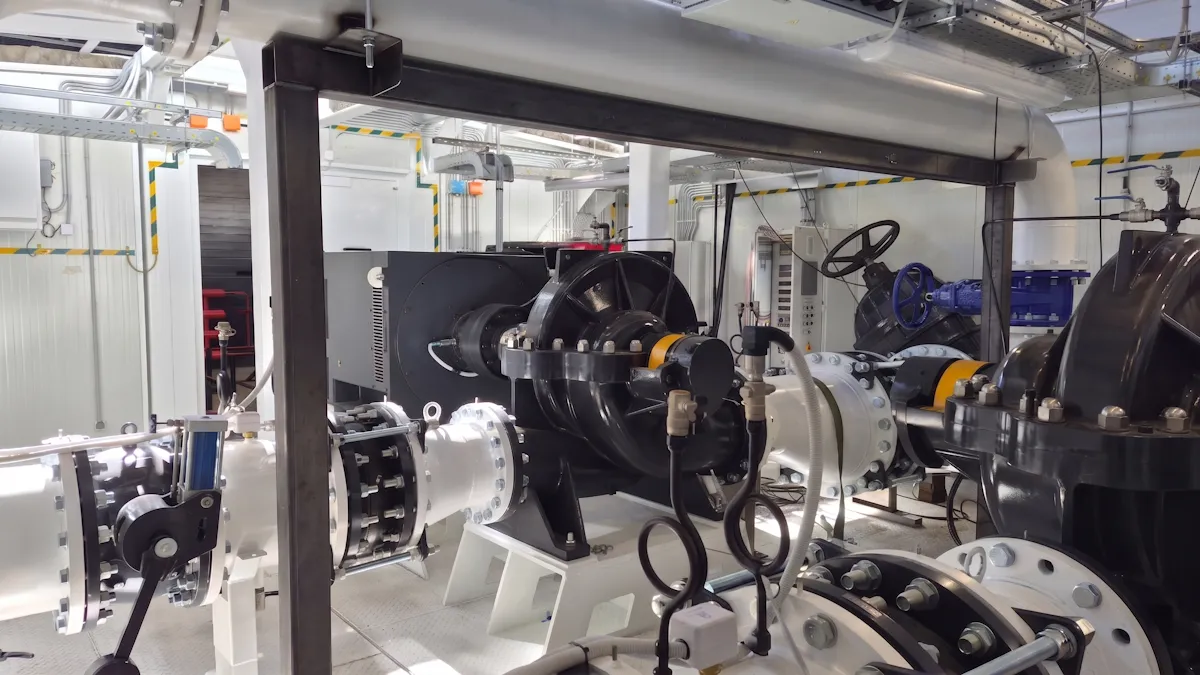

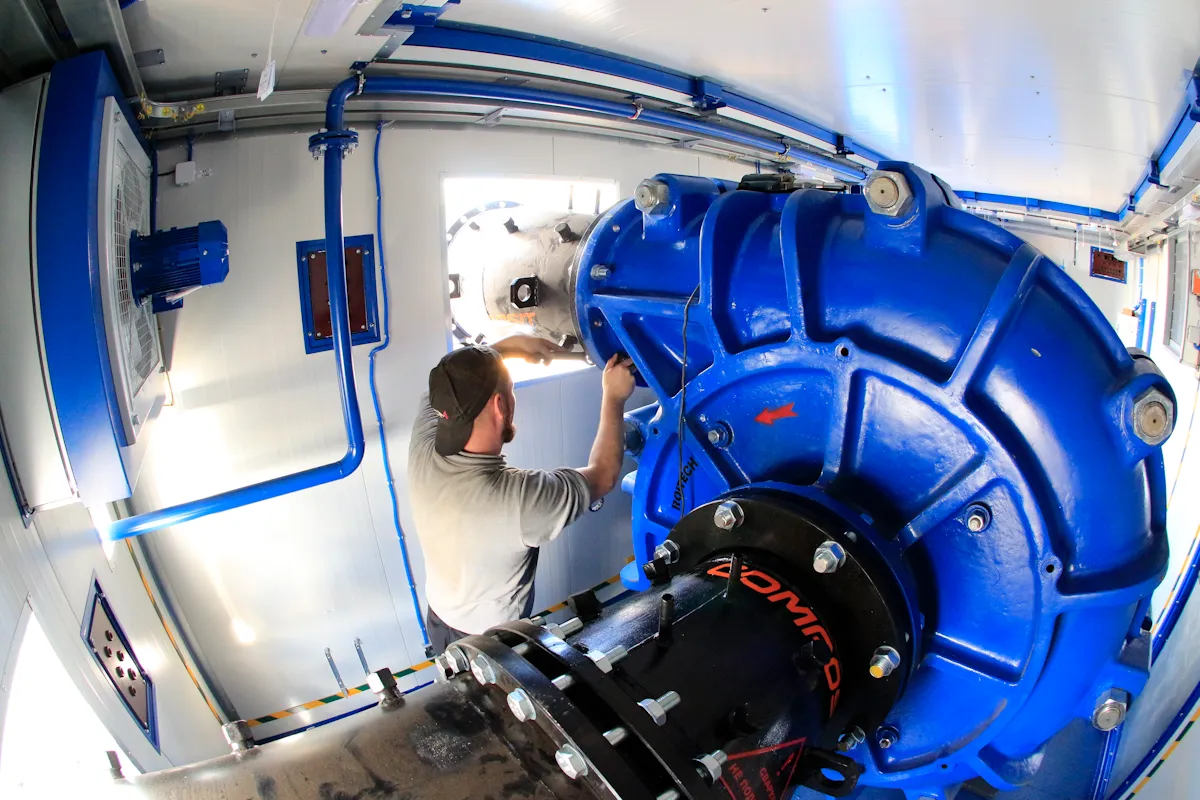

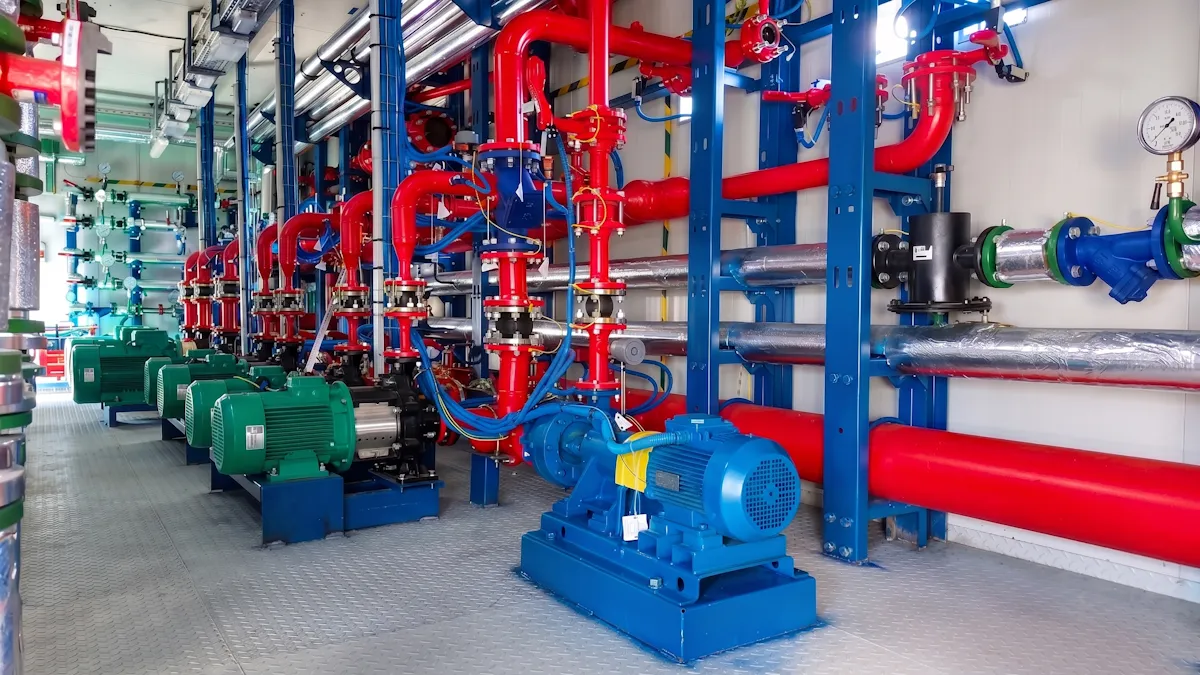

Насосный агрегат — основной рабочий элемент БНС, обеспечивающий перекачивание жидкостей с заданной производительностью и напором. В составе станции чаще всего применяются насосные агрегаты на базе электрических двигателей.
В зависимости от требований проекта используются насосы различных типов:
- Консольные
- Двустороннего входа
- Многоступенчатые
- Осевого входа
- Погружные
- Шламовые
- Мембранные
- Моноблочные
Для работы с агрессивными средами, сильно загрязнёнными жидкостями или нефтепродуктами подбираются насосы специальной конструкции.
В составе БНС могут быть один или несколько насосных агрегатов. При необходимости увеличения суммарной подачи насосы устанавливаются параллельно с распределением нагрузки между рабочими и резервными единицам. Завод ПСМ производит БНС на базе электрических насосных установок (ЭНУ) и дизельных насосных установок (ДНУ).
Применение насосных агрегатов с электродвигателем позволяет проектировать насосные группы различного назначения в рамках одной станции: например, группы пожаротушения и производственного водоснабжения. Чтобы гарантировать бесперебойную подачу воды, в группе могут быть предусмотрены основные и резервные насосы.
В случае отсутствия центрального энергоснабжения на объекте проект может быть рассчитан на базе агрегатов с дизельным приводом.

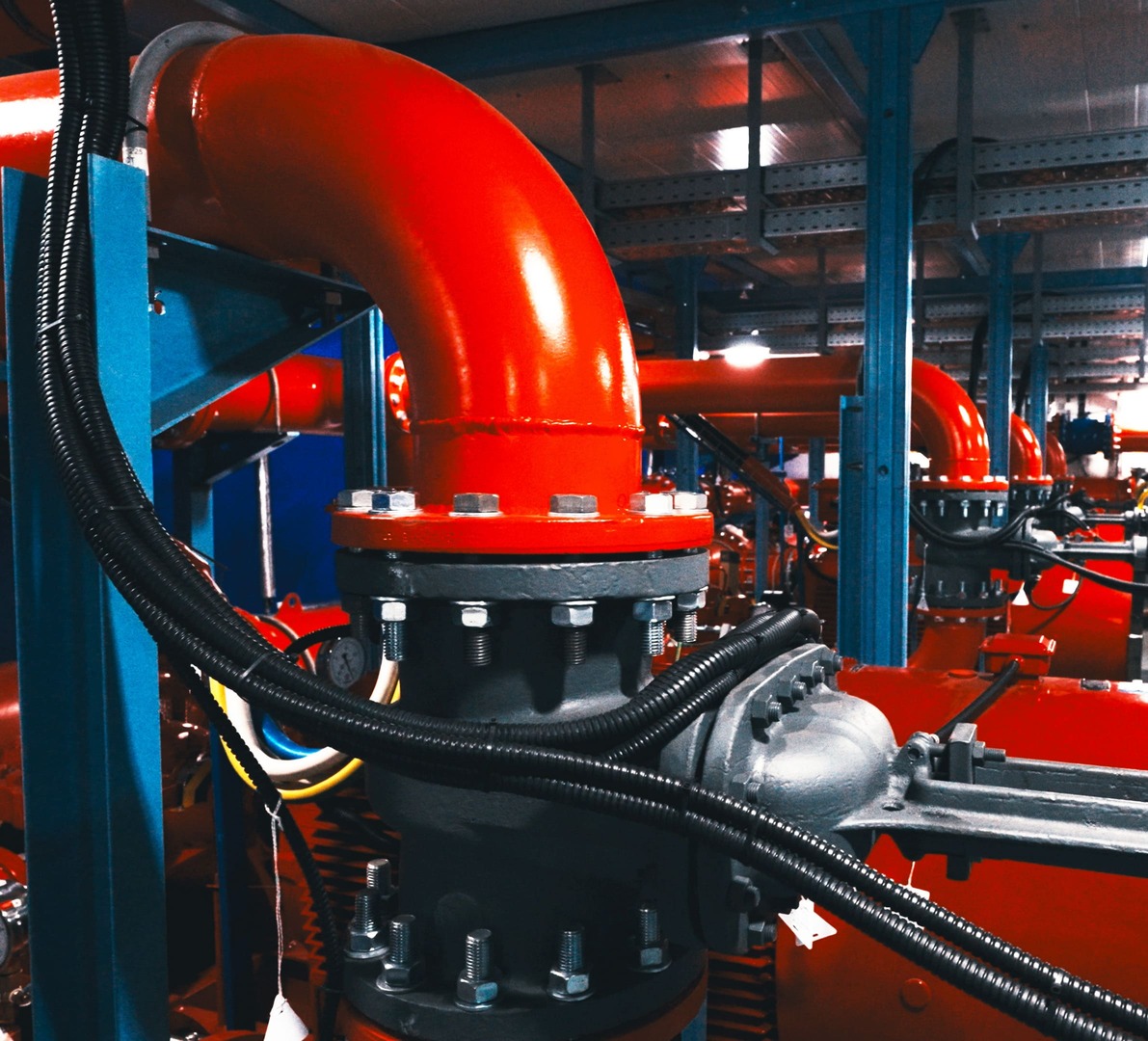

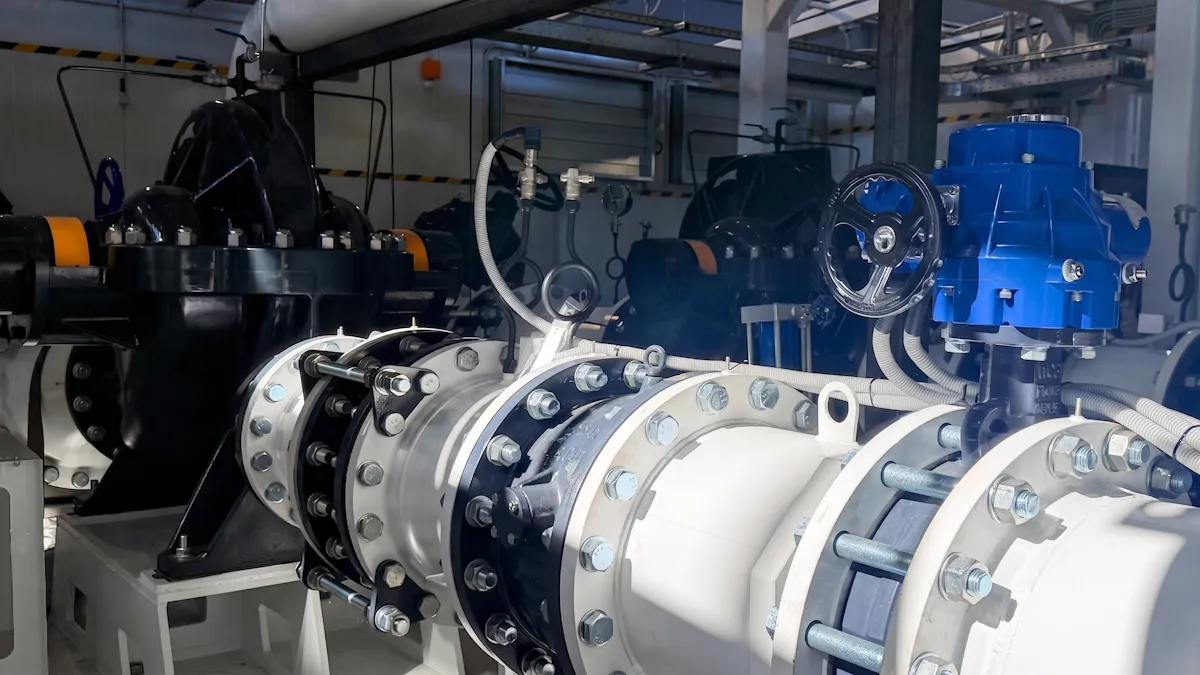

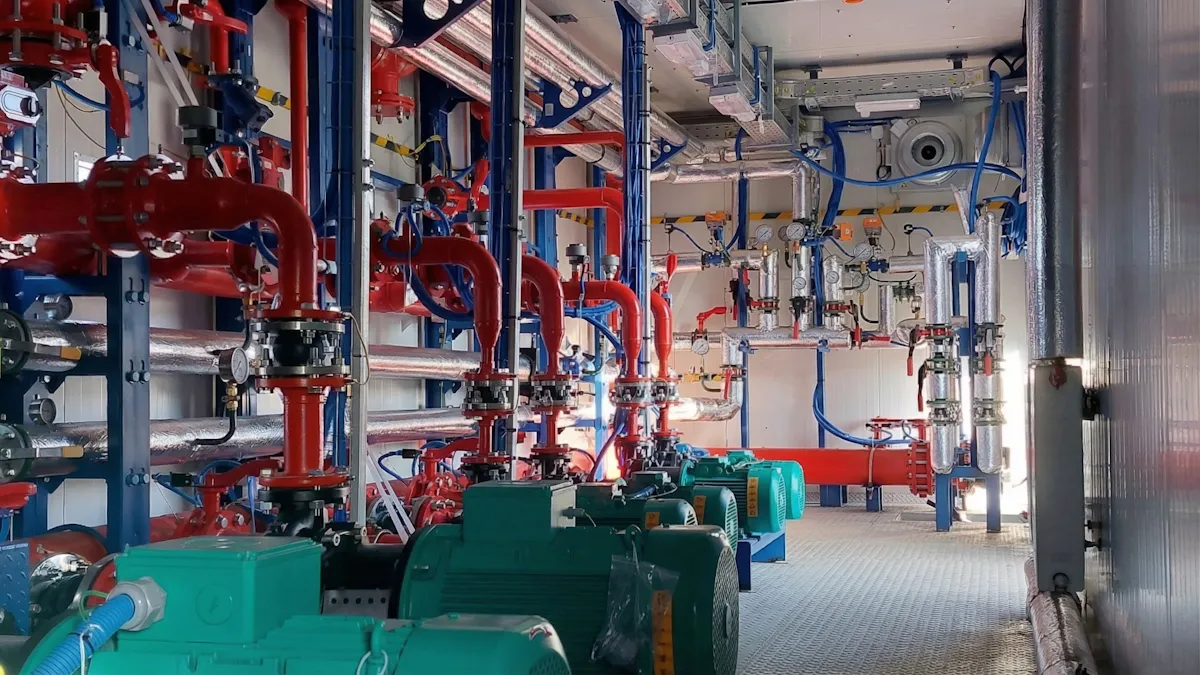

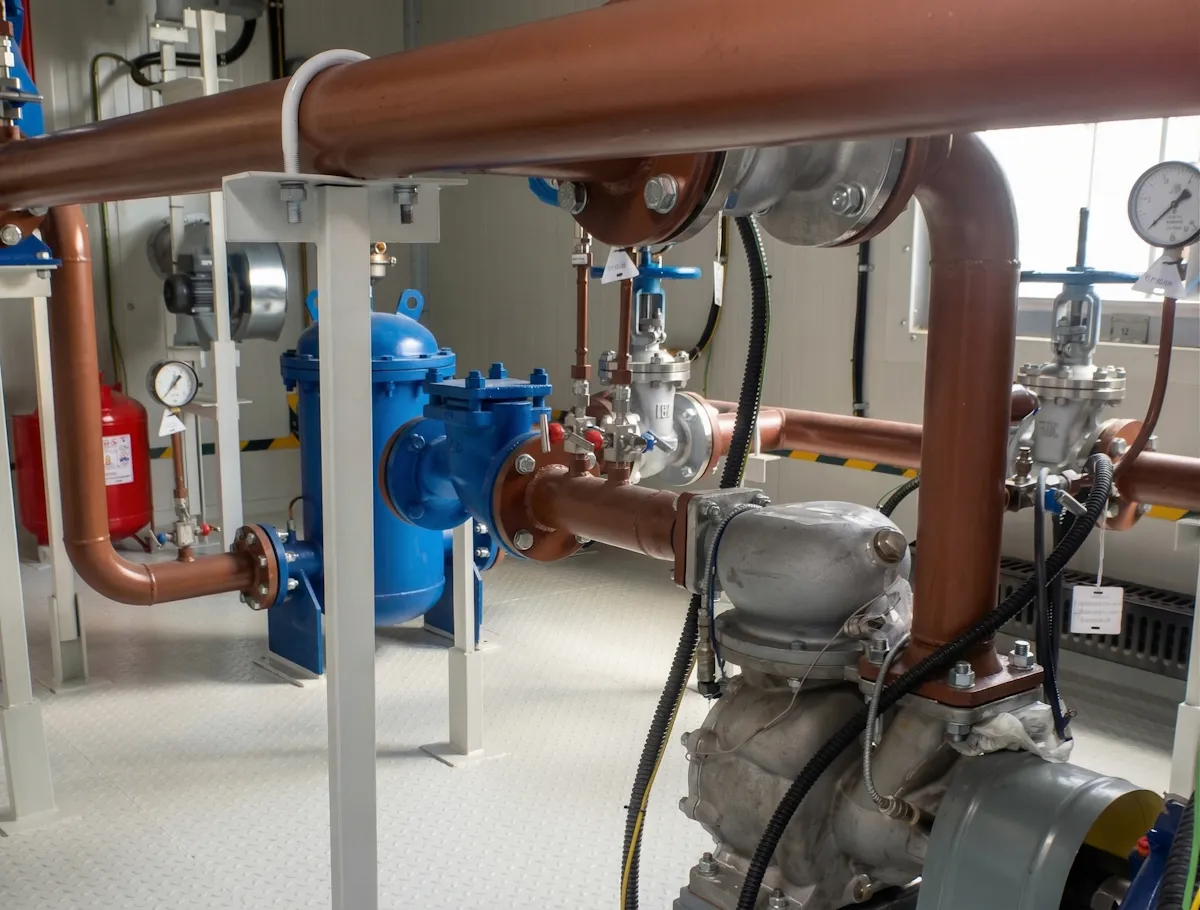

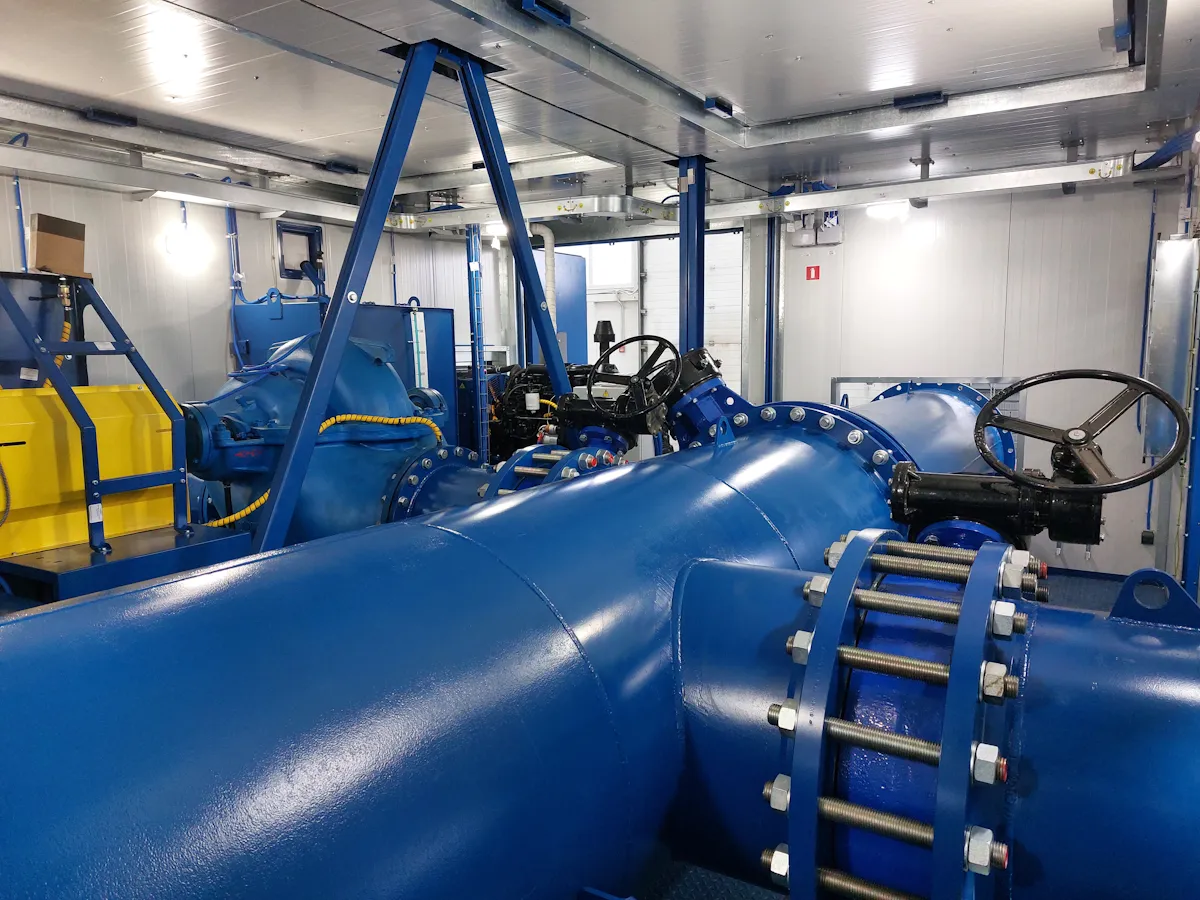

Система труб с запорно-регулирующей арматурой, фитингами и контрольно-измерительными приборами обеспечивает правильный подвод жидкости к насосу, мониторинг рабочих параметров и безопасную эффективную эксплуатацию установки. Трубопроводная обвязка проектируется для различных сценариев работы БНС: переключение потоков с одного трубопровода на другой, каскадное включение, ввод в работу аварийного агрегата в случае остановки основного и другие режимы.
Проектирование и монтаж трубопроводной обвязки блочно-насосных станций ПСМ проводится в соответствии с требованиями ГОСТ 6134-2007 (ИСО 9906:1999) «Насосы динамические. Методы испытаний» и рекомендациями по монтажу, разработанные производителями насоса.
Мы рассчитываем диаметры и длины, а также углы поворотов магистралей для избежания образования воздушных карманов; определяем места установки контрольно-измерительных приборов для обеспечения их правильной работы; проектируем запорно-регулирующую арматуру для защиты насоса от гидроудара и регулирования рабочих параметров.
Всасывающая магистраль:
- трубопровод с необходимыми опорами для предотвращения вибрации, деформации и снятия нагрузки с патрубка насоса

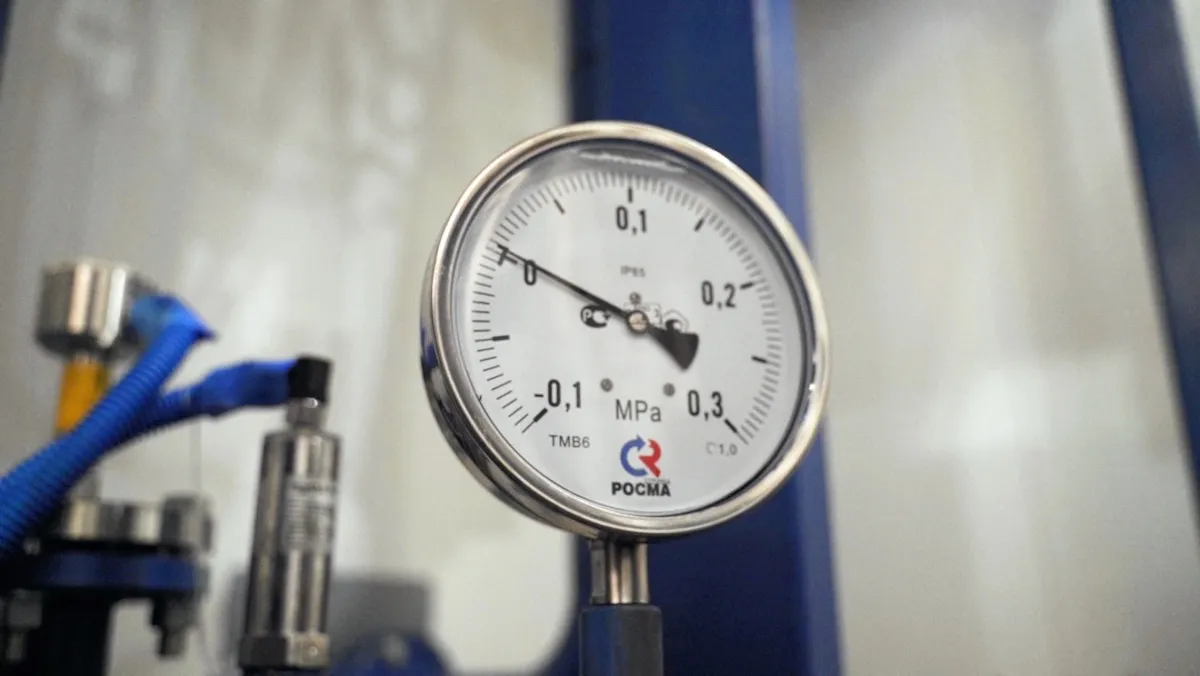

- вакуумметр для измерения давления разрежения в патрубке и контроля герметичности системы
- поверхностное или погружное заборное устройство
Напорная магистраль:

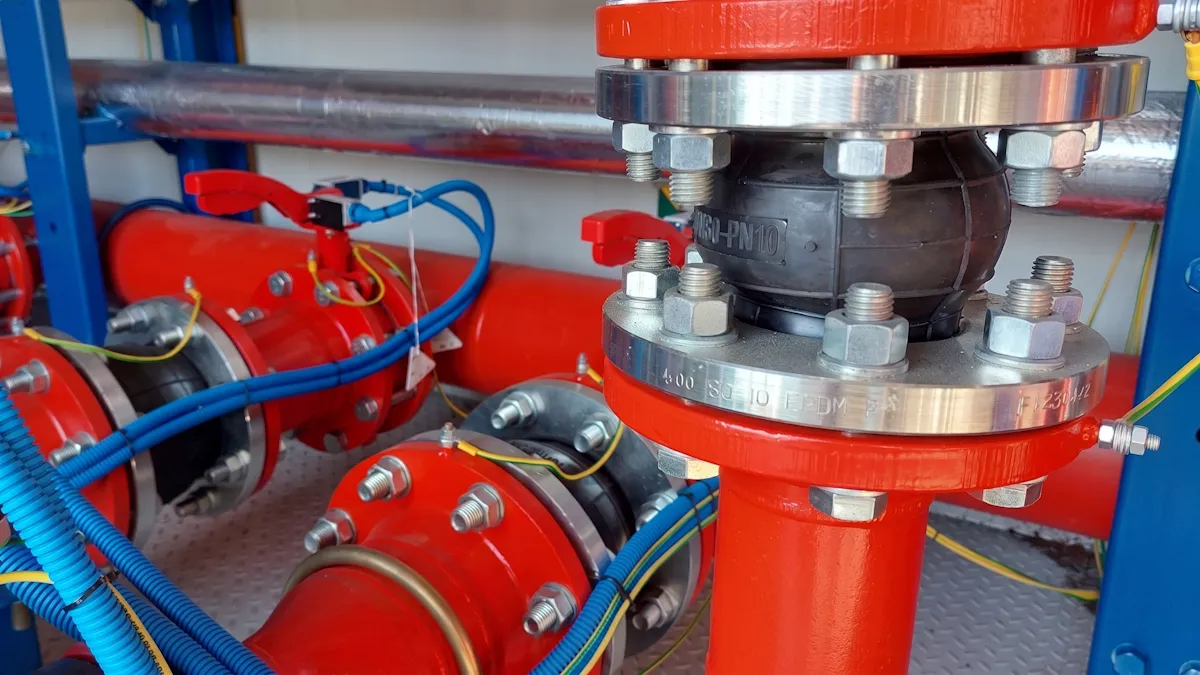

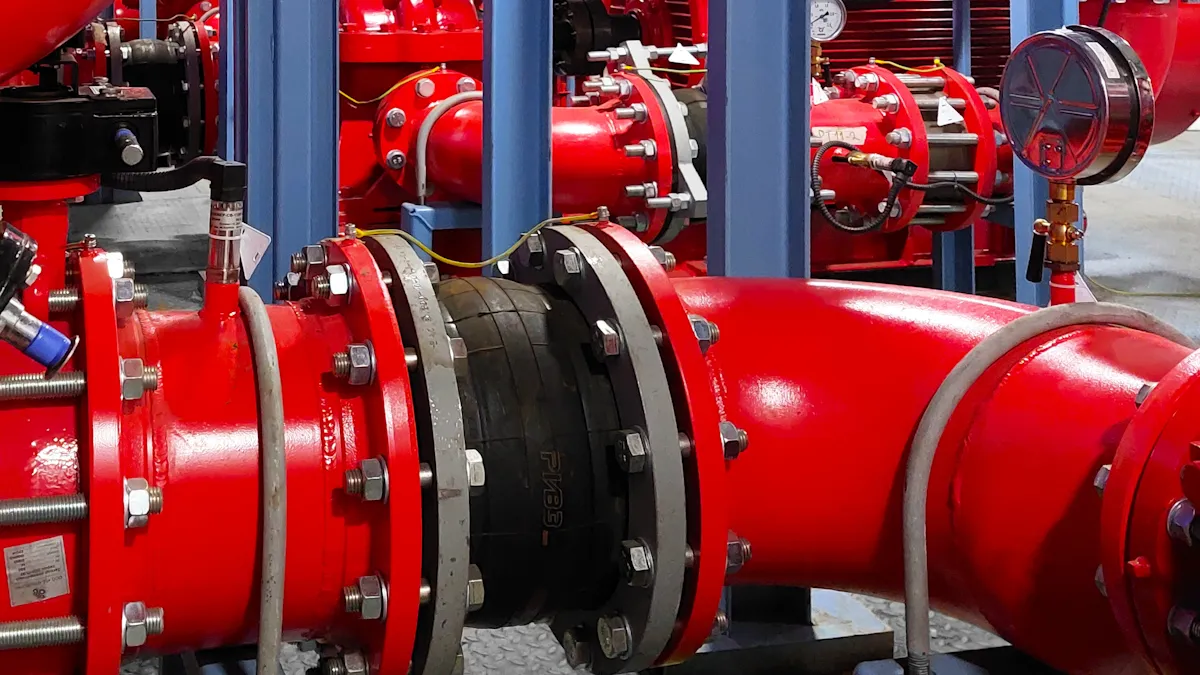

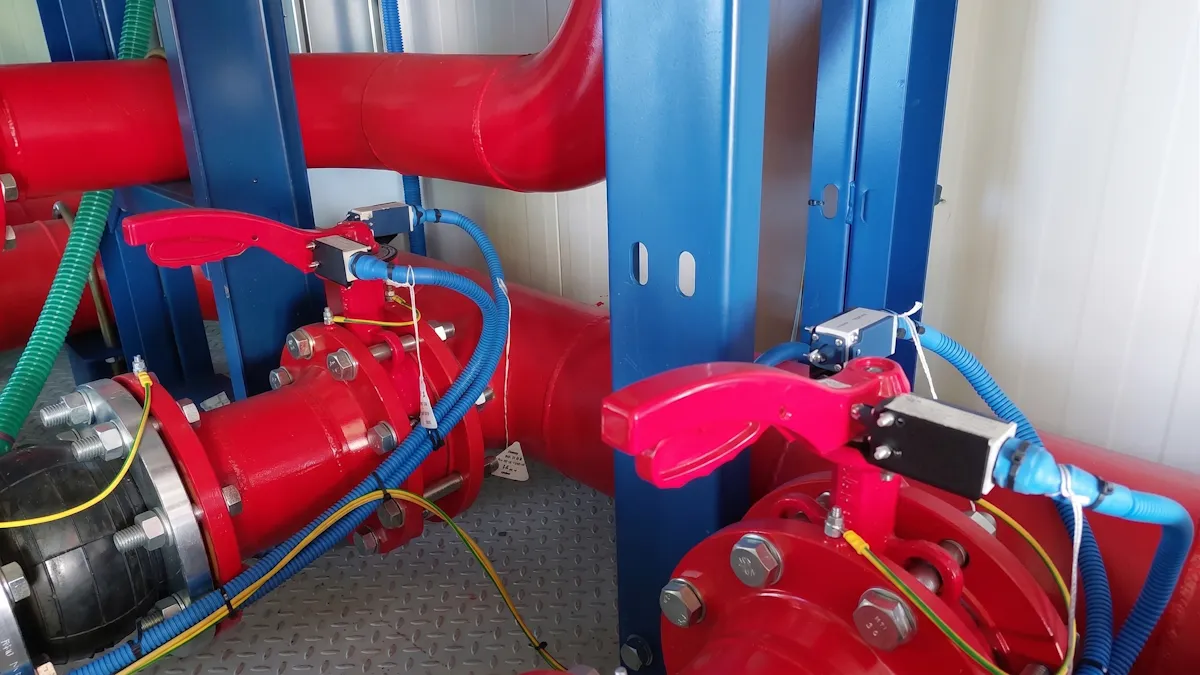

- трубопроводы с диффузорами и гибкими компенсаторами, снижающими вибрацию и защищающими соединения труб от смещений и повреждений

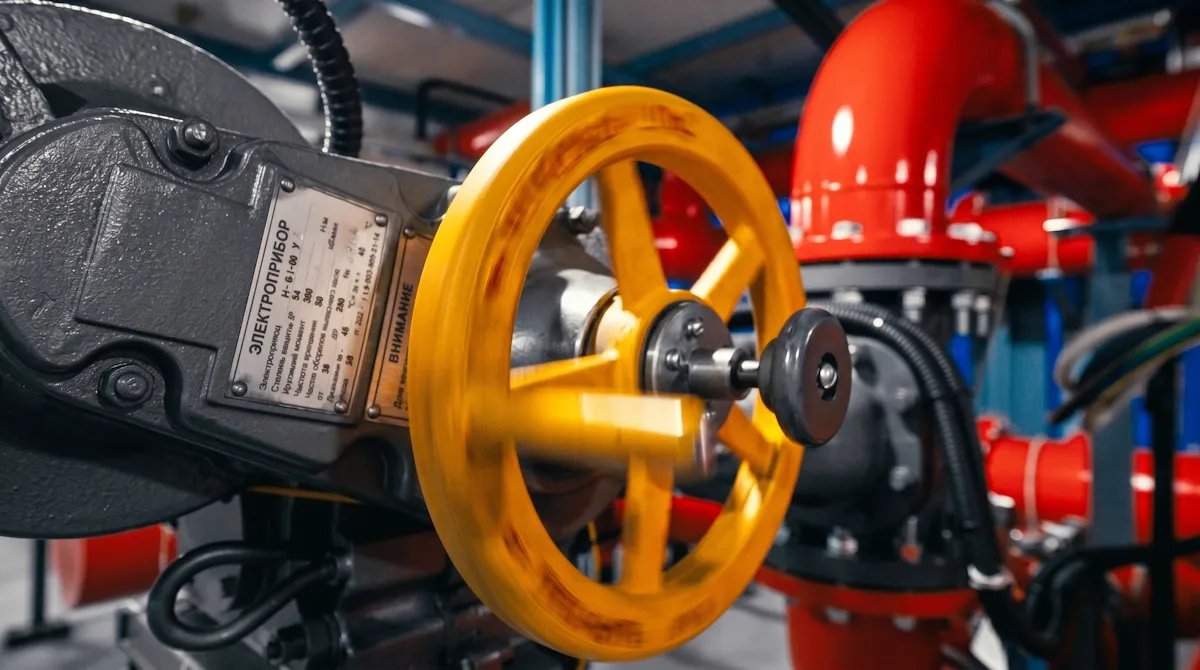

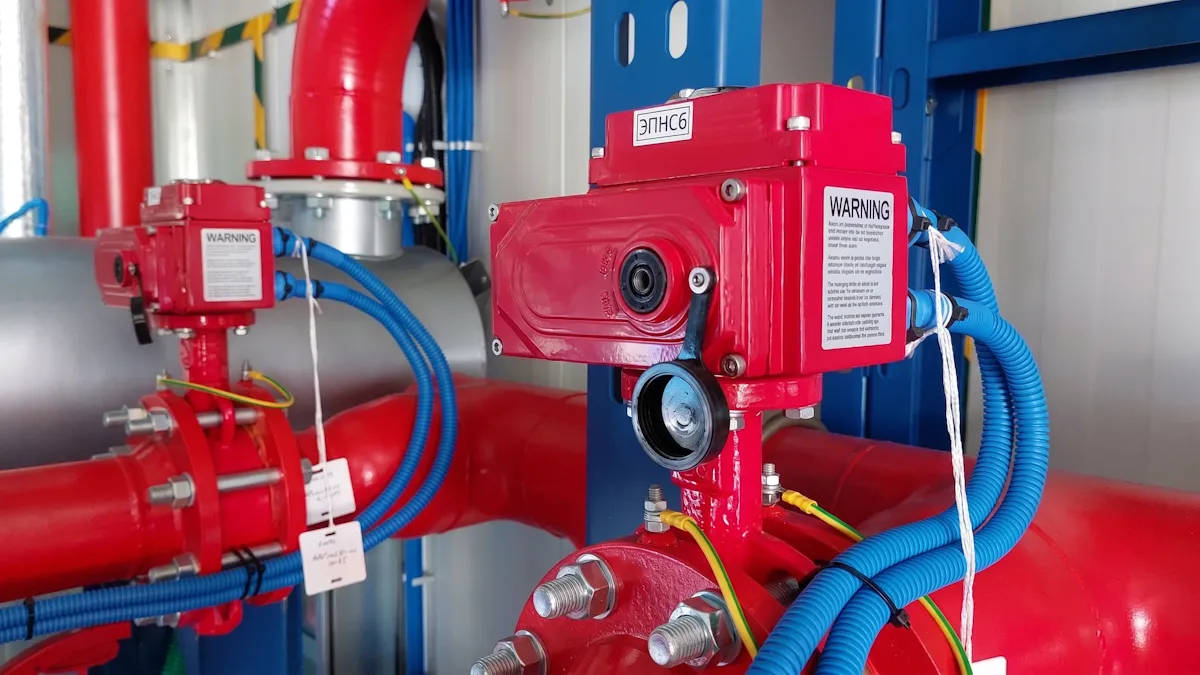

- запорно-регулирующая арматура с ручным или электрическим приводом для регулирования потоков жидкости
- обратный клапан для защиты насоса от гидроудара

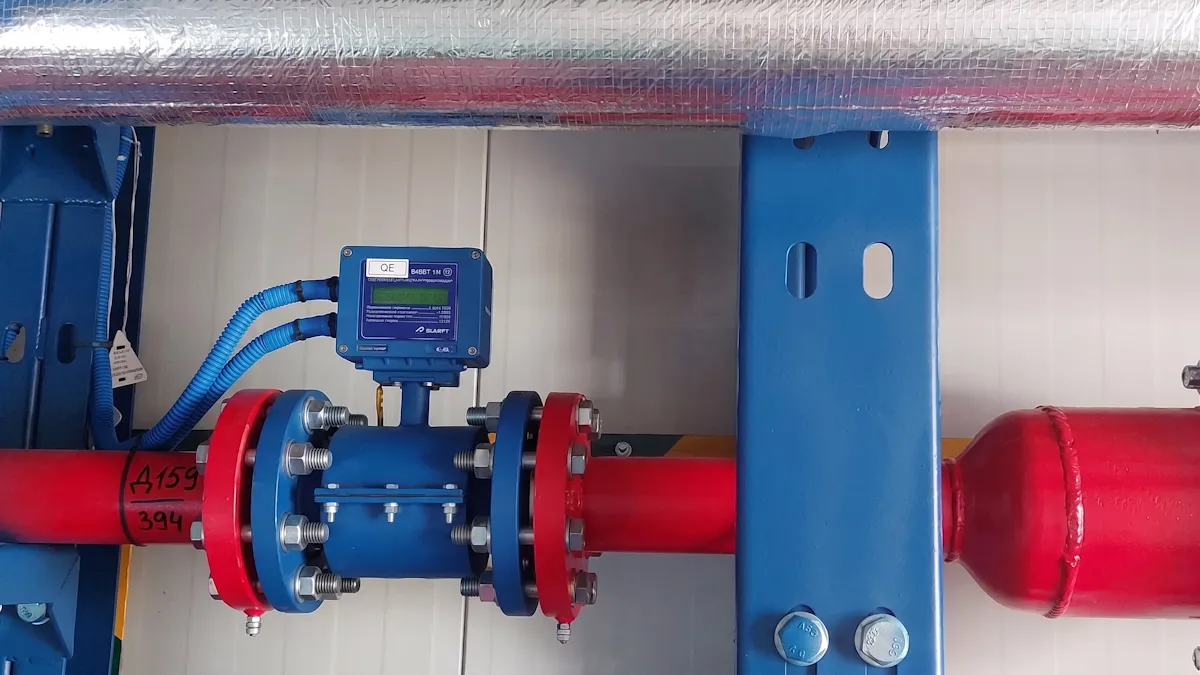

- приборы контроля потока и учёта расхода воды: манометр, расходомер, датчик потока и другие КиП
-
Система автоматизации и управления
-
Функции АСУ ТП
Система управления БНС охватывает диапазон от локального ручного управления с пульта до автоматизированных решений на базе АСУ ТП с интеграцией в SCADA-системы предприятия.
Управление небольшой станцией с одним насосным агрегатом может осуществляться с пульта в ручном режиме. Для сложных БНС с несколькими группами насосов применяется АСУ ТП — автоматизированная система управления на базе промышленного контроллера и специального ПО.

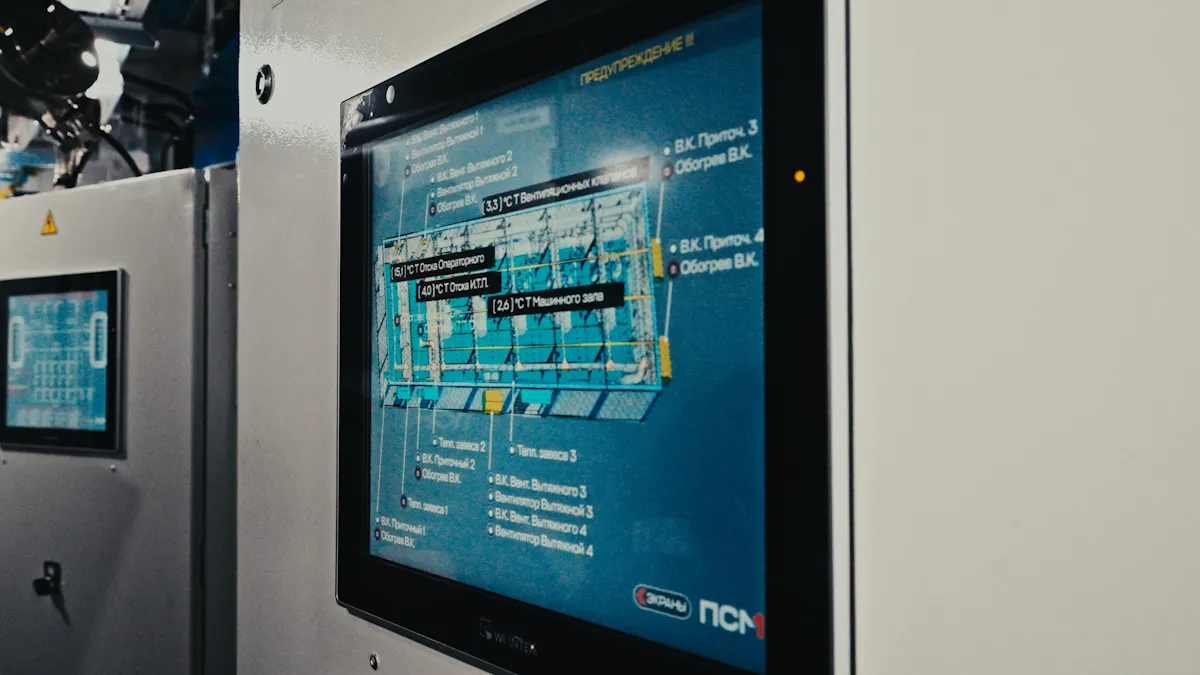

АСУ ТП ПСМ реализована на базе логических программируемых контроллеров Regul/ Siemens. Рабочие параметры установки выводятся на панель оператора ОВЕН либо на монитор автоматизированного рабочего места оператора установки (АРМ). Сложная система датчиков и исполнительных механизмов обеспечивает непрерывный мониторинг, контроль и регулирование работы насосной станции.
АСУ ТП может включать программно-аппаратный комплекс SCADA, который интегрируется в систему управления верхнего уровня.
При разработке системы управления электронасосной станции мы учитываем, что запуск электродвигателя вызывает высокие пусковые токи, которые могут семикратно превышать его номинальную мощность. В зависимости от возможностей энергосистемы объекта система управления может комплектоваться устройством плавного пуска (УПП) для снижения пусковых токов и постепенного вывода двигателя на рабочую частоты или частотным преобразователем с возможностью регулирования оборотов двигателя.
- Индикация рабочего и аварийного состояния всех исполнительных устройств
- Запуск и управление оборотами насосов через устройство плавного пуска или частотные преобразователи (для электронасосов)
- Автоматическое включение насосов при поступлении внешнего сигнала по «сухому контакту»
- Сигнализация неисправности работы насосов и сигнальных цепей
- Защита двигателя от короткого замыкания
- Защита двигателя от пропадания одной из фаз
- Защита насоса от «сухого хода»
- Контроль качества питающего напряжения
- Автоматический ввод резерва по электропитанию
- Автоматическое подключение резервного насоса при отказе основного
- Диспетчеризация аварийных и рабочих параметров через физические сигналы
-
Компоновка блок-модуля
-
Виды блок-модулей
-

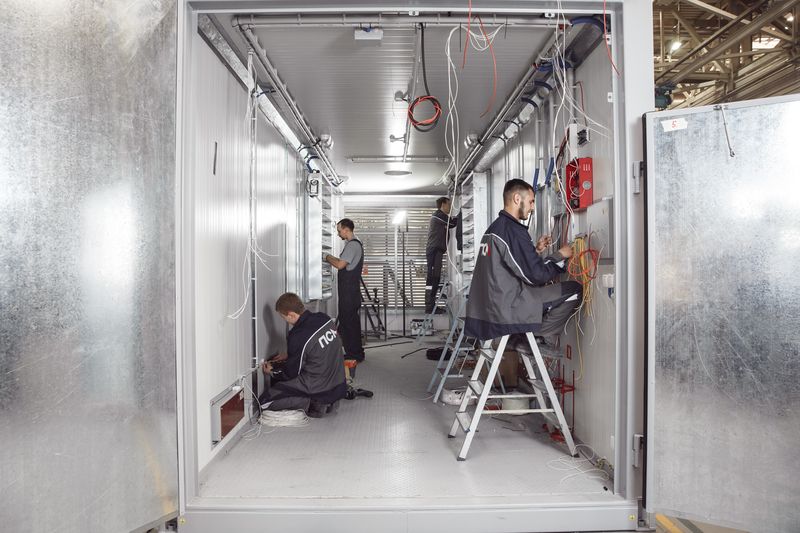

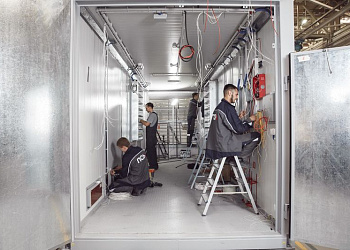

Внутренние системы контейнера

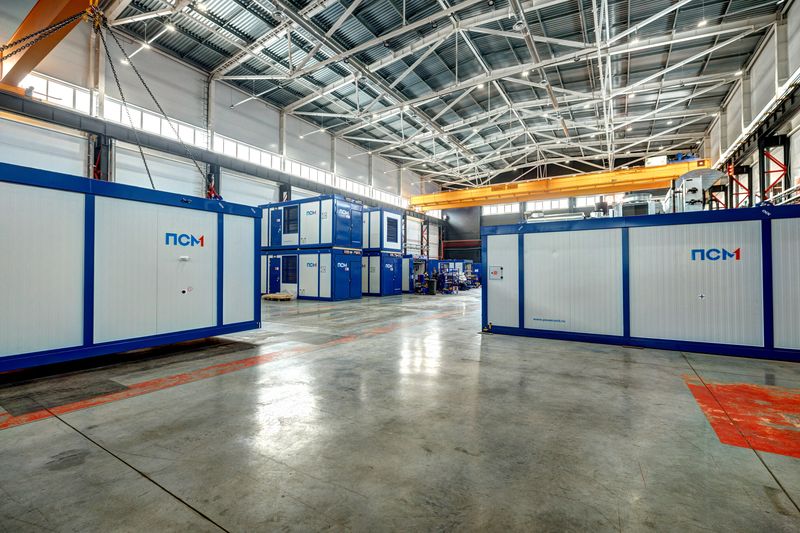

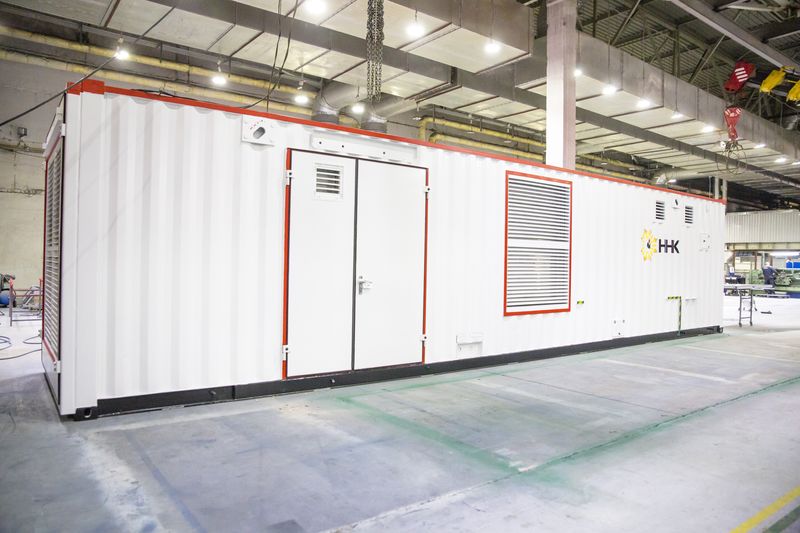

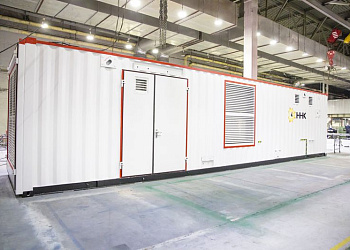

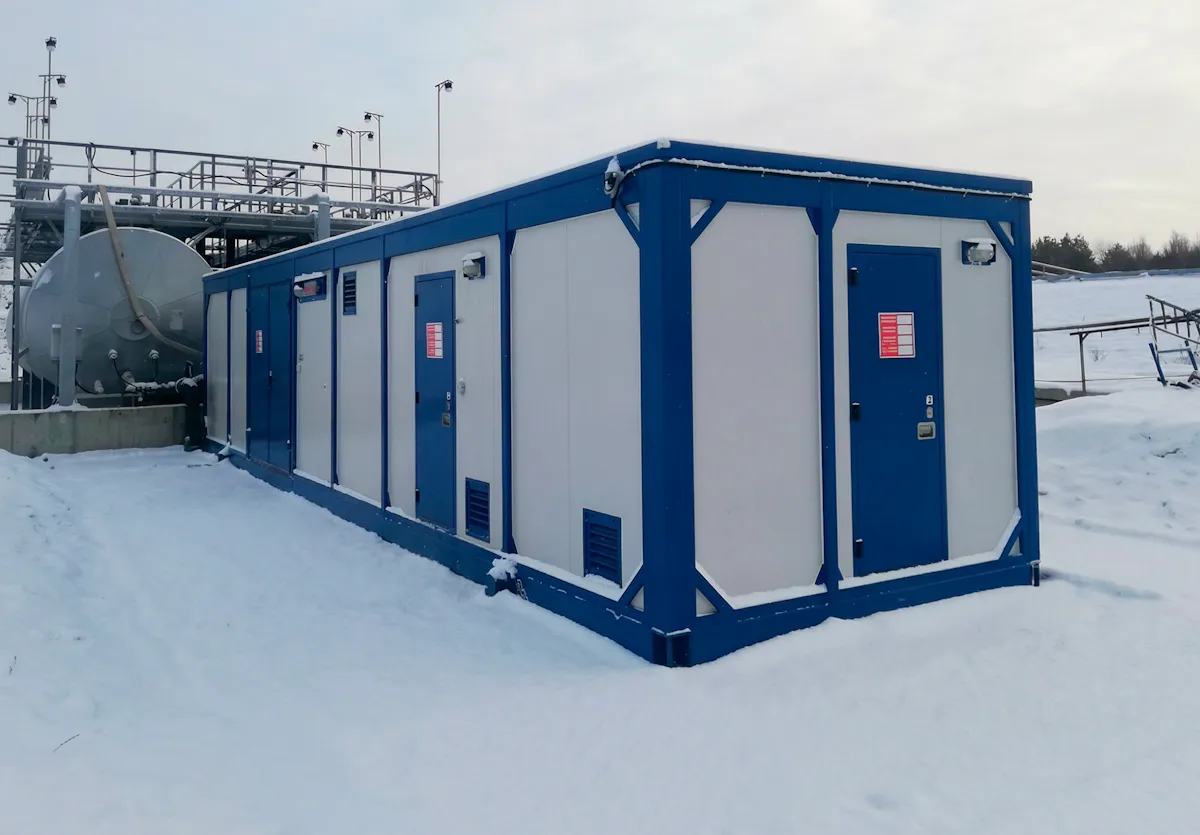

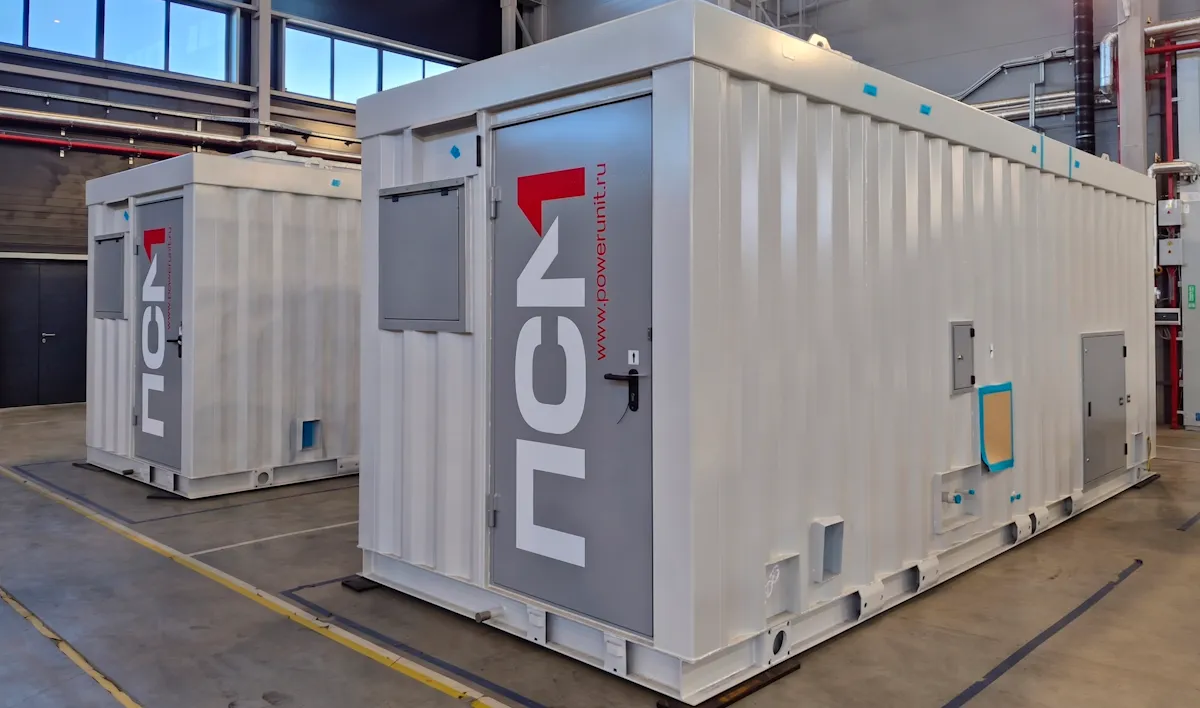

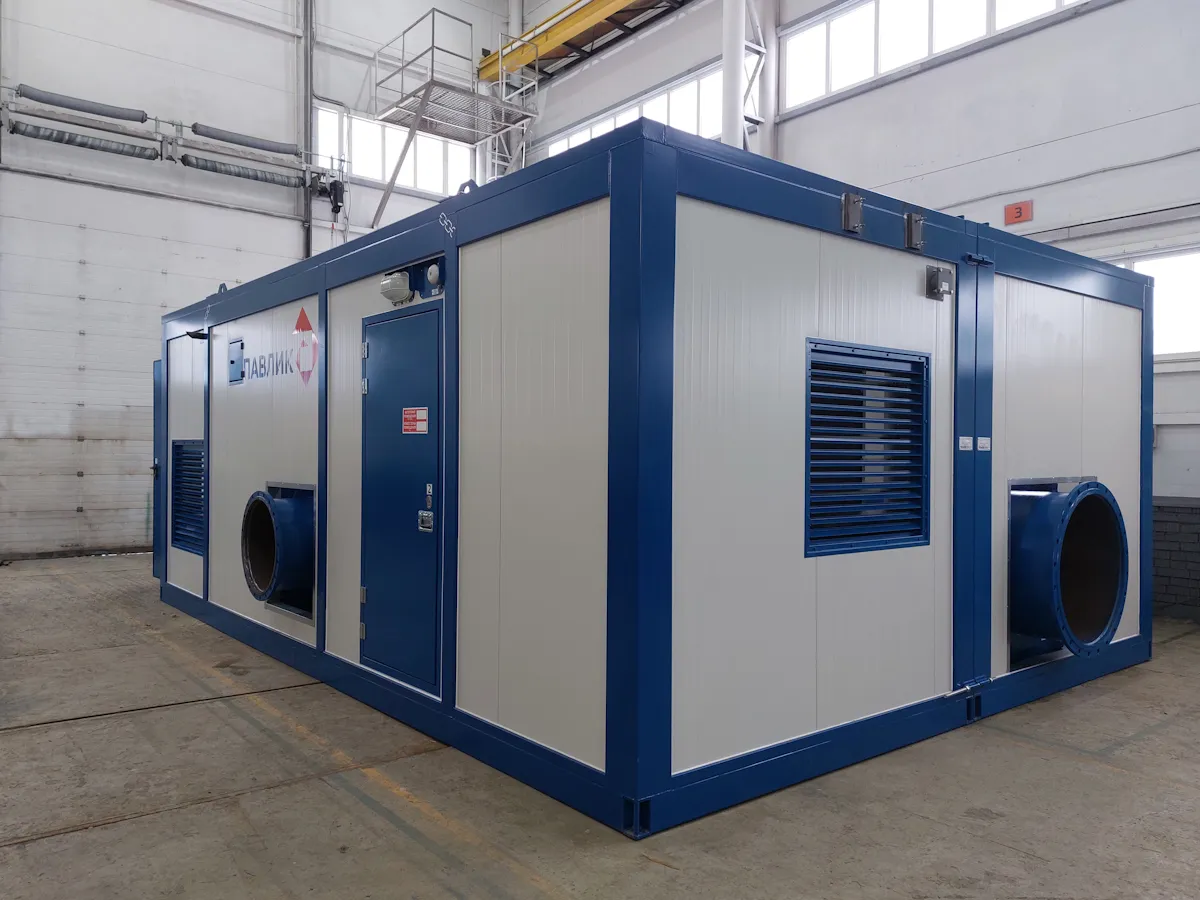

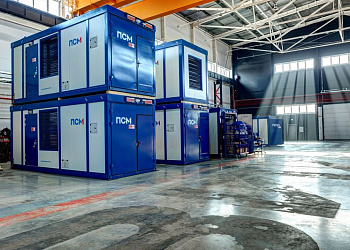

Блочная насосная станция размещается в блок-модуле. Он может быть раздёлен на несколько обособленных отсеков с отдельными входами. Стандартная ширина блок-модуля соответствует транспортным габаритам, длина варьируется в диапазоне нескольких метров и подбирается под компоновку оборудования; нестандартные размеры реализуются индивидуально.

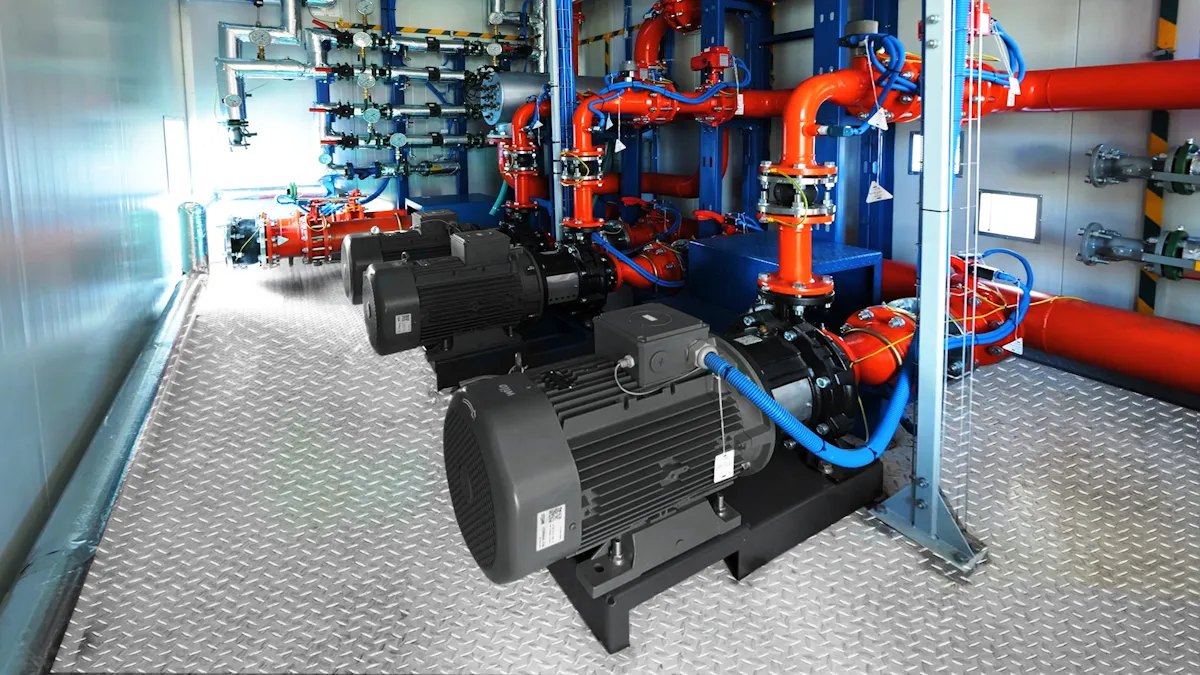

Оборудование насосной станции устанавливается внутри контейнера, составленного из блок-модулей. Каждый модуль — отдельное помещение БНС. Сборно-разборная конструкция позволяет транспортировать станцию и быстро монтировать её на объекте эксплуатации.

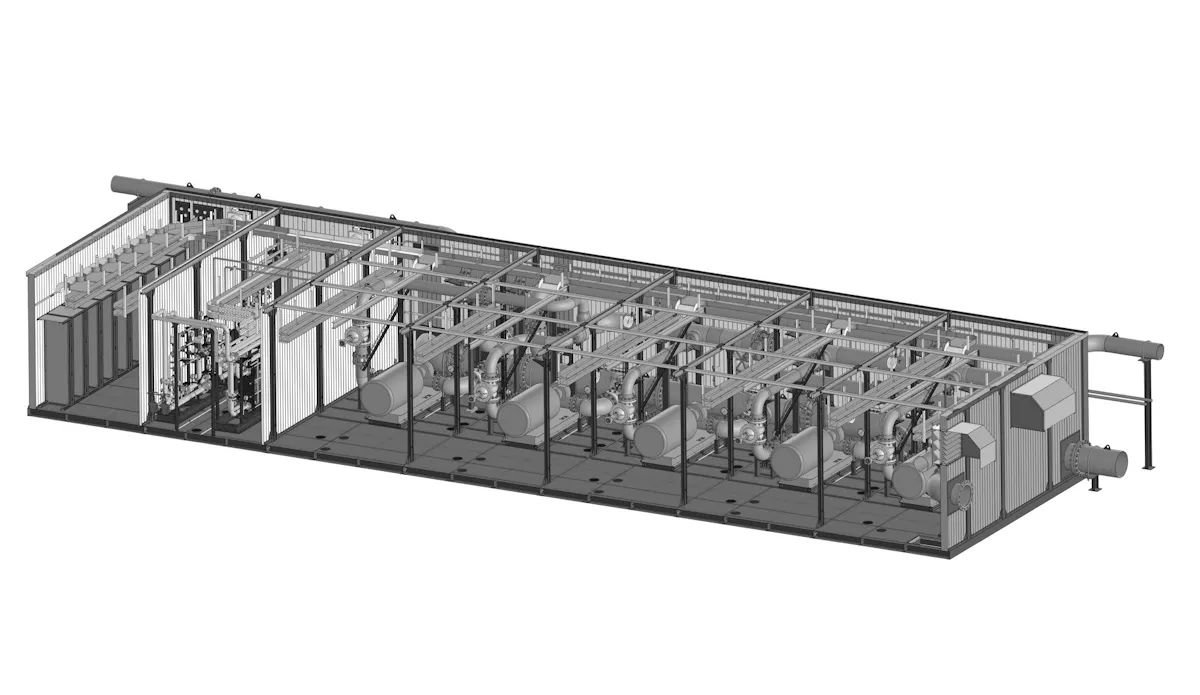

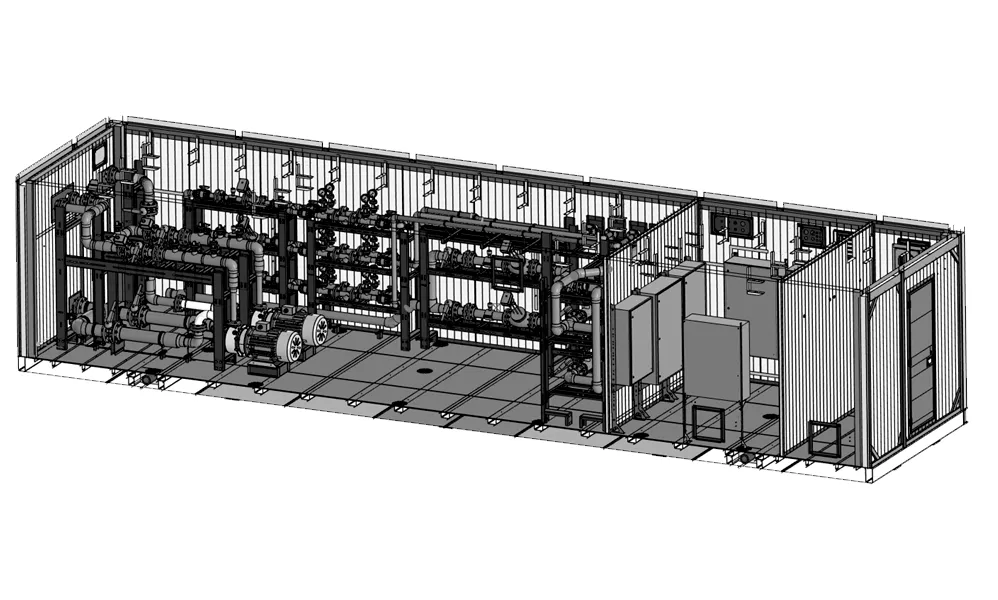

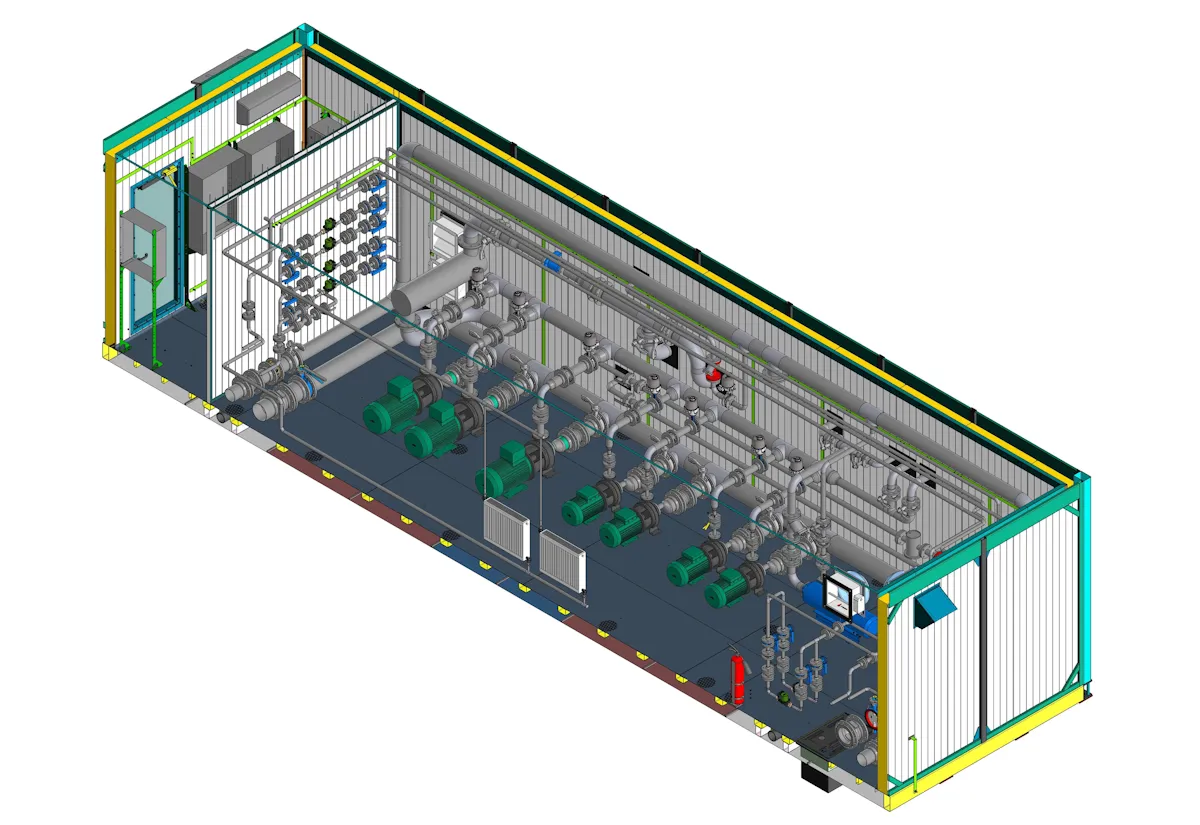

Пример компоновки
- Агрегатный отсек
- Отсек оператора
- Группа насосных агрегатов пожаротушения: 1 основной и 2 резервных
- Группа насосных агрегатов хозяйственного водоснабжения: 2 основных и 2 резервных
- Трубопроводная обвязка

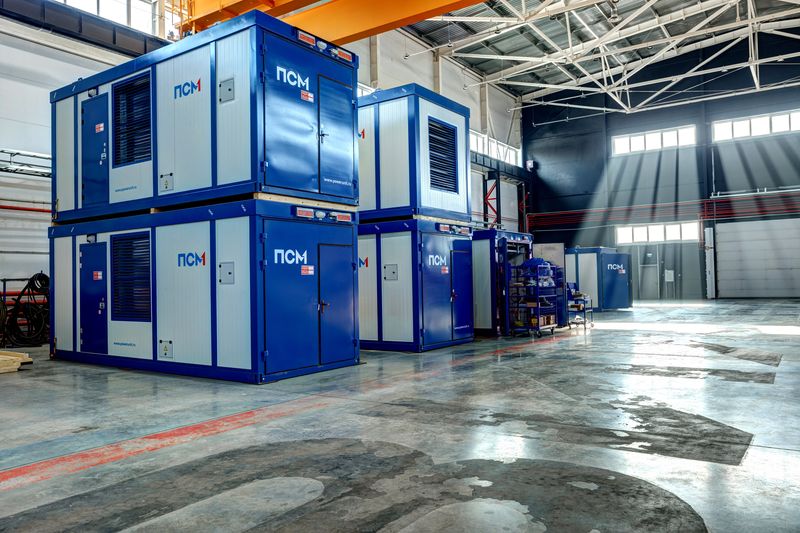

Мы производим блок-модули нескольких типов:

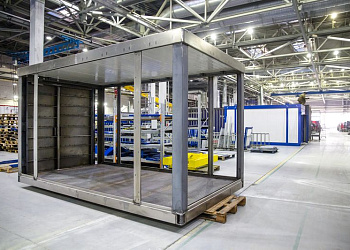

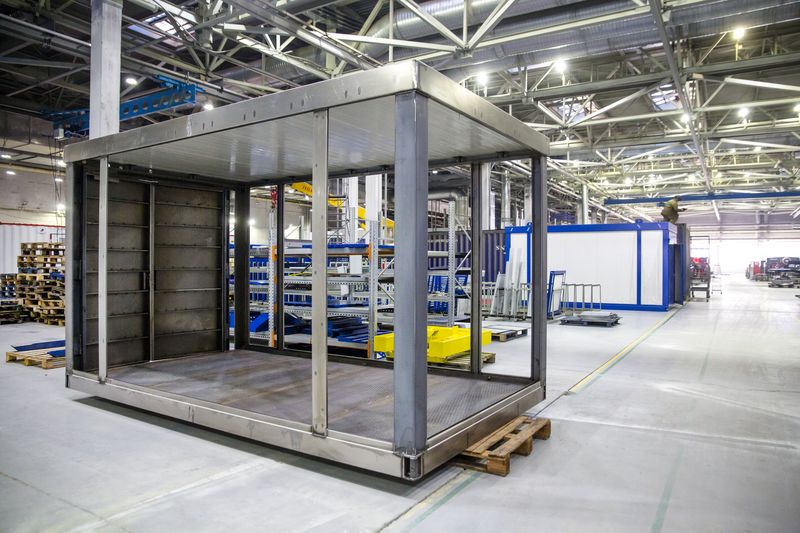

- Цельносварные контейнеры повышенной механической прочности. Сплошной сварочный шов обеспечивает максимальную герметичность и повышенную конструкционную жёсткость соединения. Снаружи обшиты металлическим листом 1,5-2 мм, внутри - сэндвич-панелями для термоизоляции. Эксплуатация БНС в цельносварных контейнерах допускается при температурах от -60 до +45 °C.

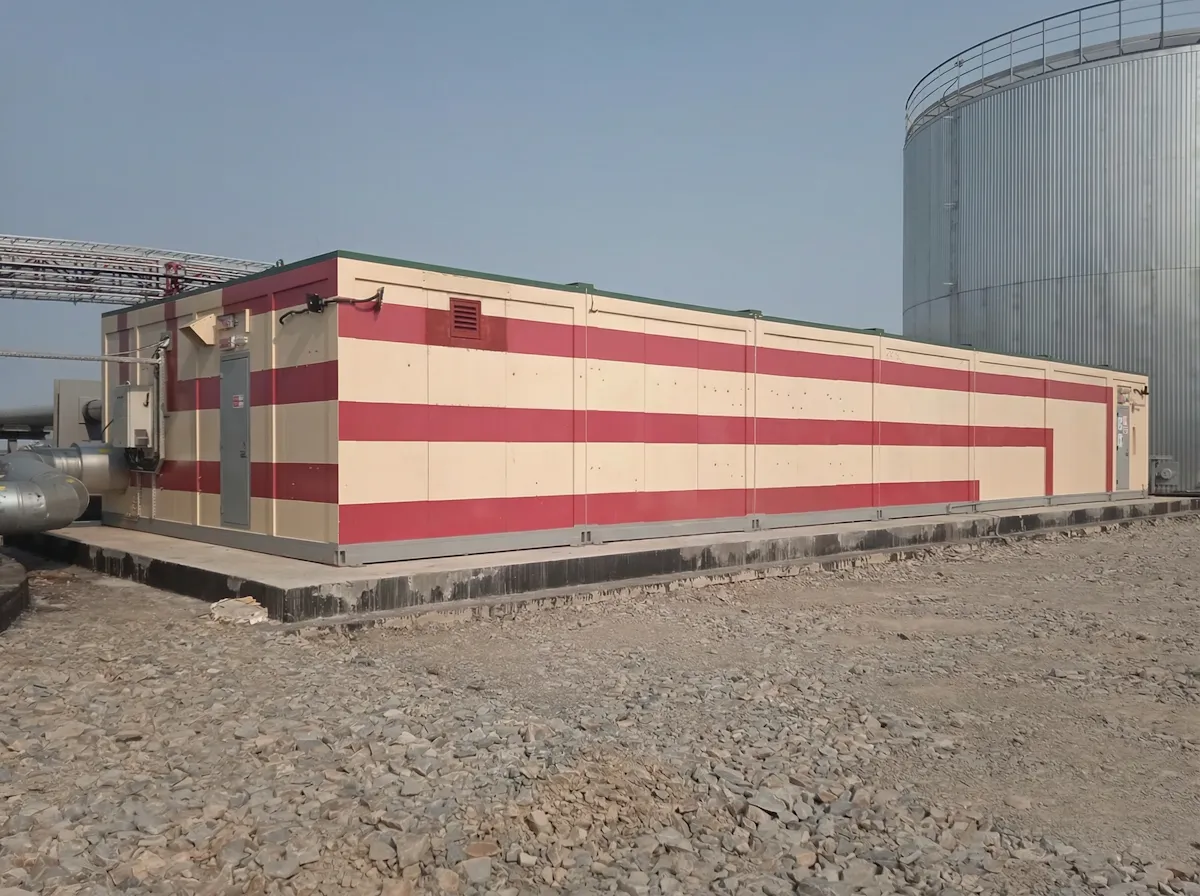

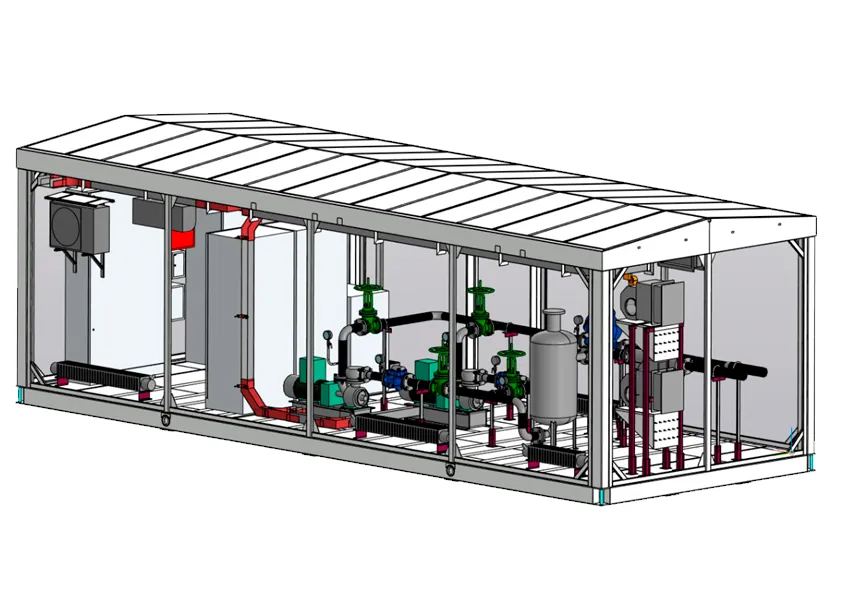

- «Север» на металлическом каркасе с ограждающими конструкциями из трёхслойных сэндвич-панелей. Конструкция обеспечивает эксплуатацию оборудования в диапазоне температур от -40 до +40 °С без дополнительного утепления; степень огнестойкости модуля определяется проектом и подтверждается сертификатом.
Блок-модули всех типов обшиты внутри трёхслойными сендвич-панелями. Они обеспечивают теплоизоляцию, герметичность и стабильные условия работы оборудования. Для эксплуатации в жарком климате проектируются системы кондиционирования и усиленной вентиляции.

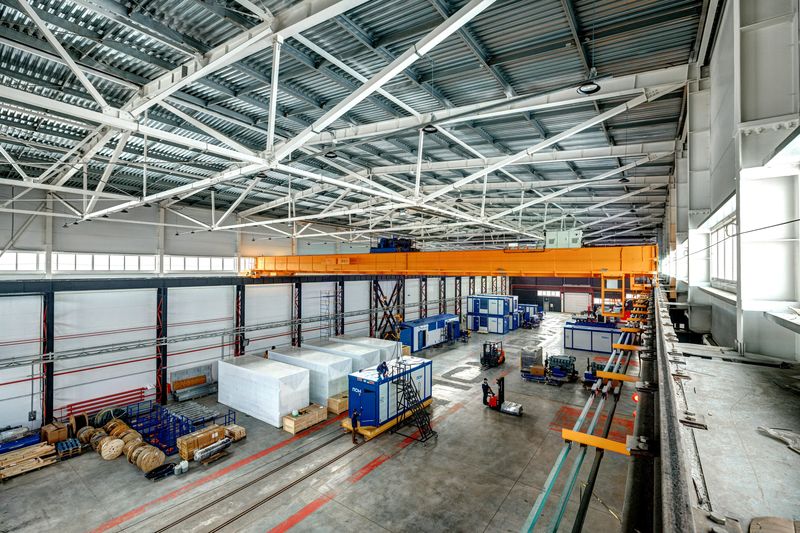

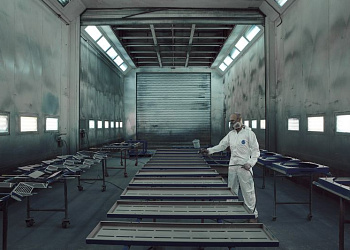

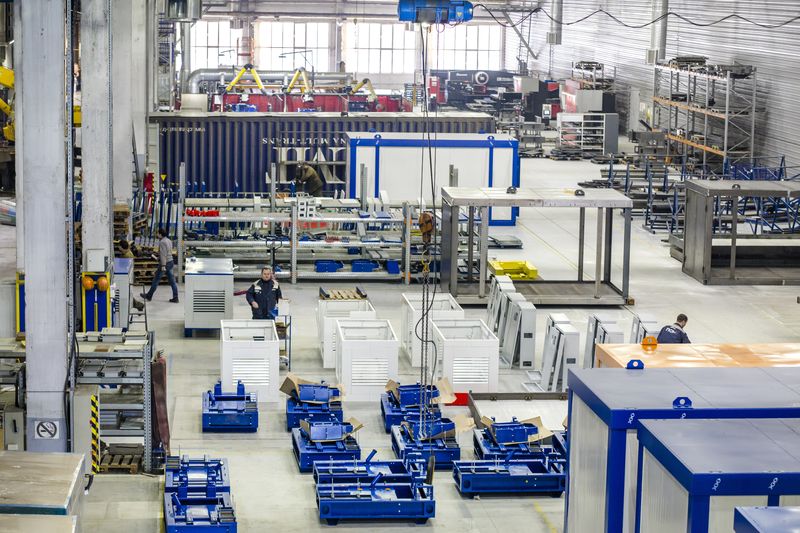

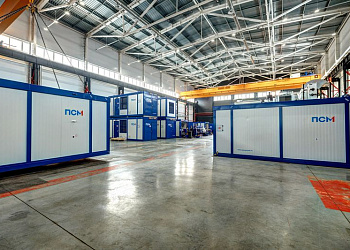

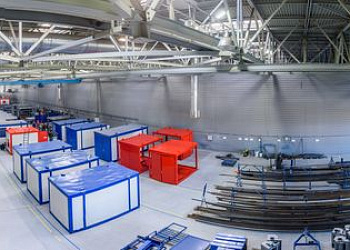

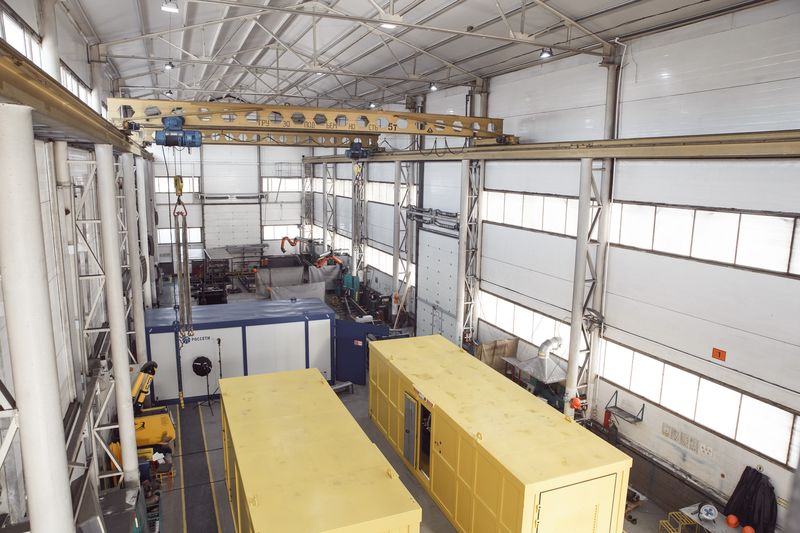

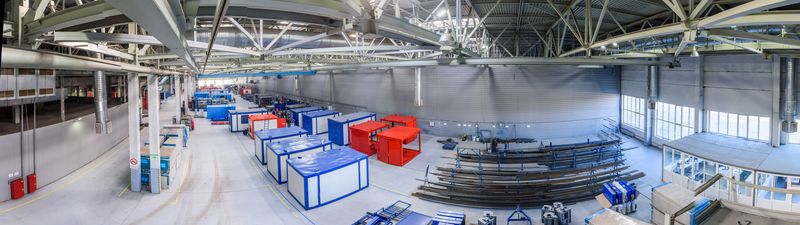

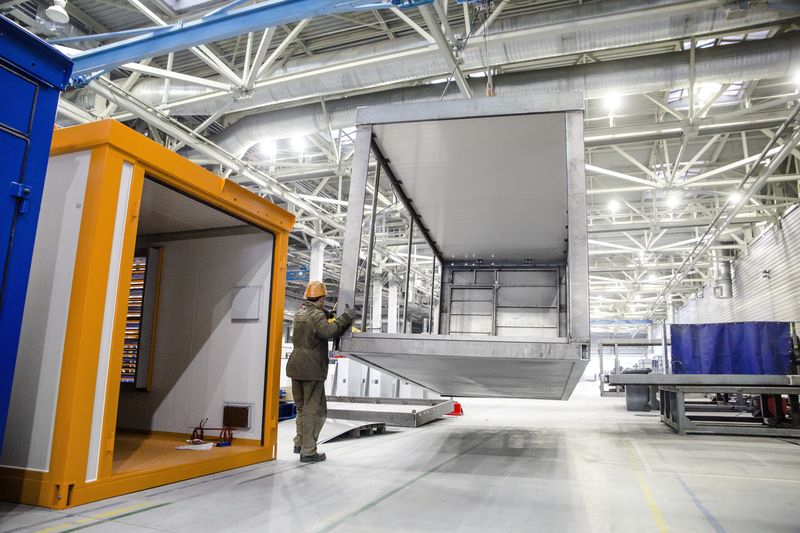

Все блок-модули и металлоконструкции для БНС изготавливаются на заводе ПСМ по проекту инжинирингового центра. Полный цикл производства без привлечения субподрядчиков обеспечивает контроль качества на всех этапах и фиксированные сроки изготовления.
Также возможно исполнение в передвижном формате — с установкой блок-модуля на полозья (лыжи) для перемещения по площадке.
- Вентиляция
- Отопление
- Заземление
- Молниезащита
- Освещение (рабочее и аварийное)
- Охранно-пожарная сигнализация
-
Резервуары для воды
-
Понтон

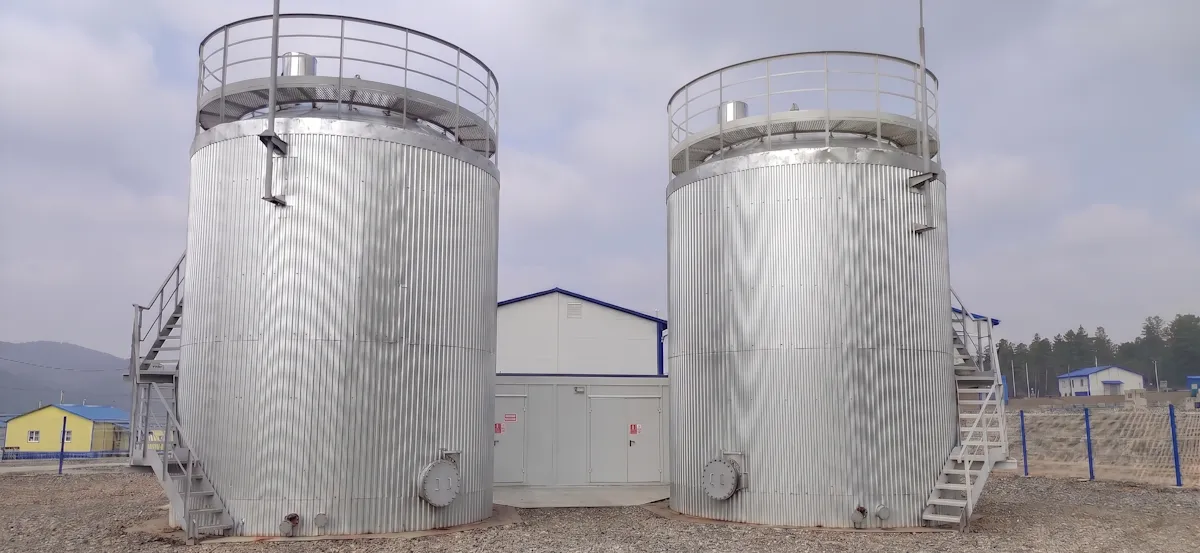

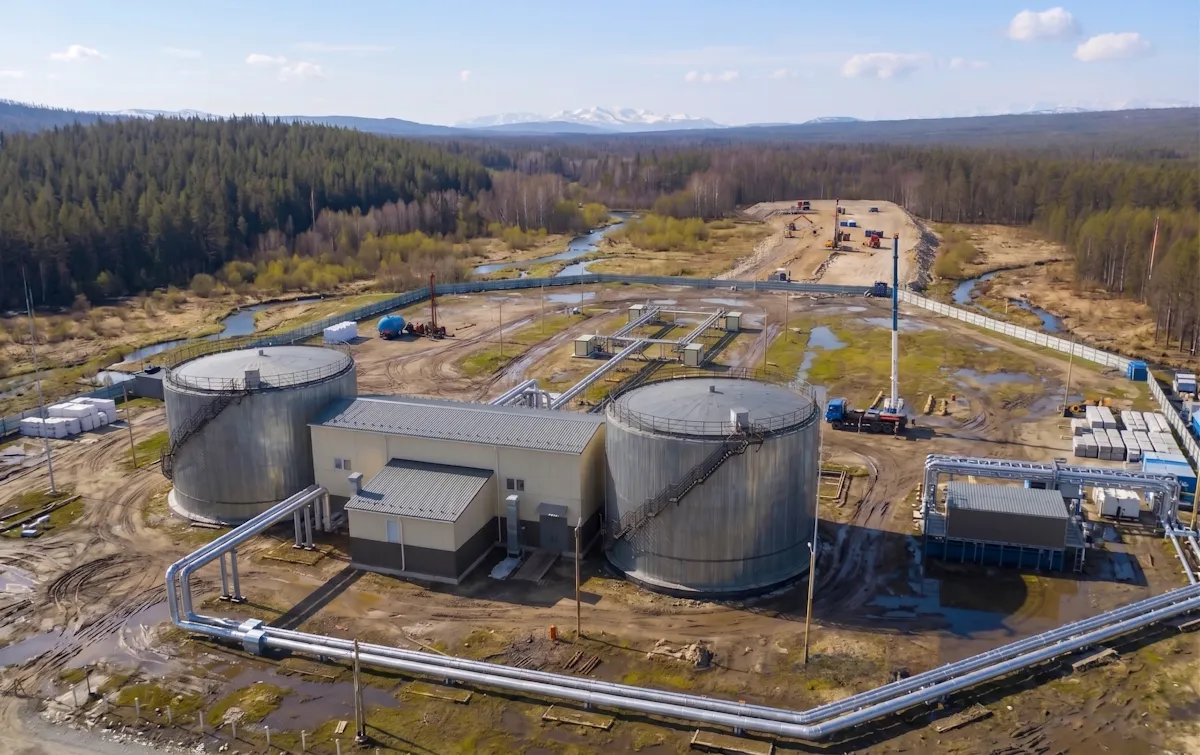

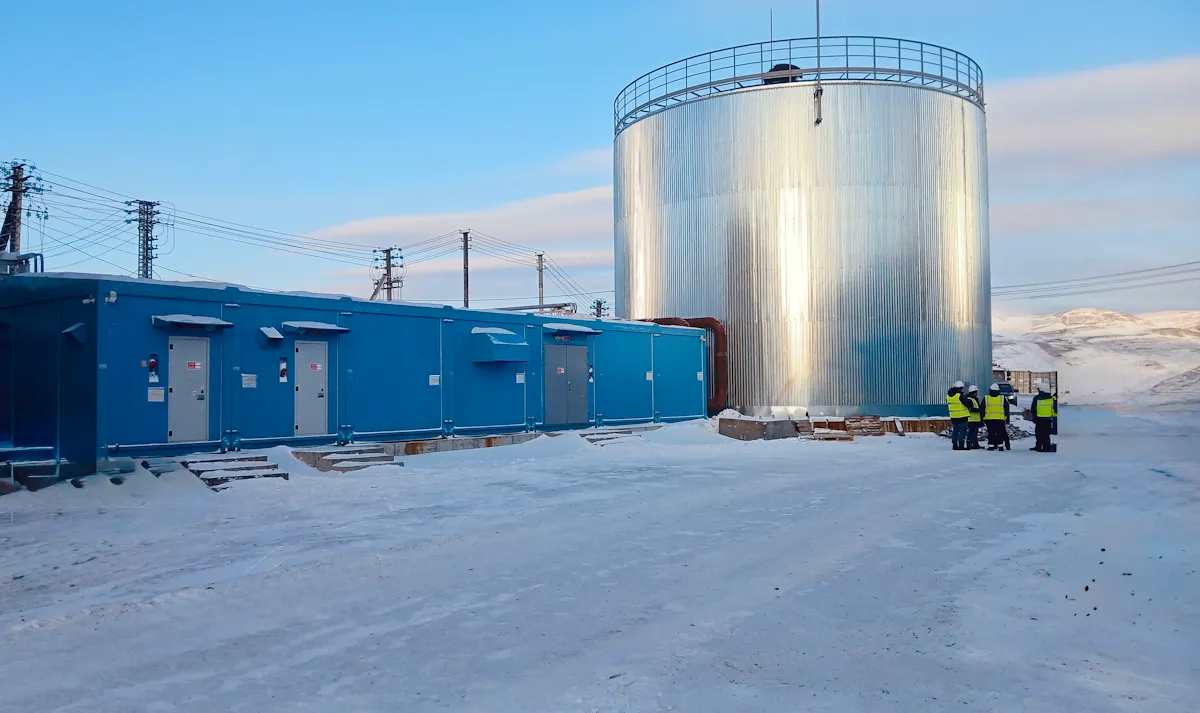

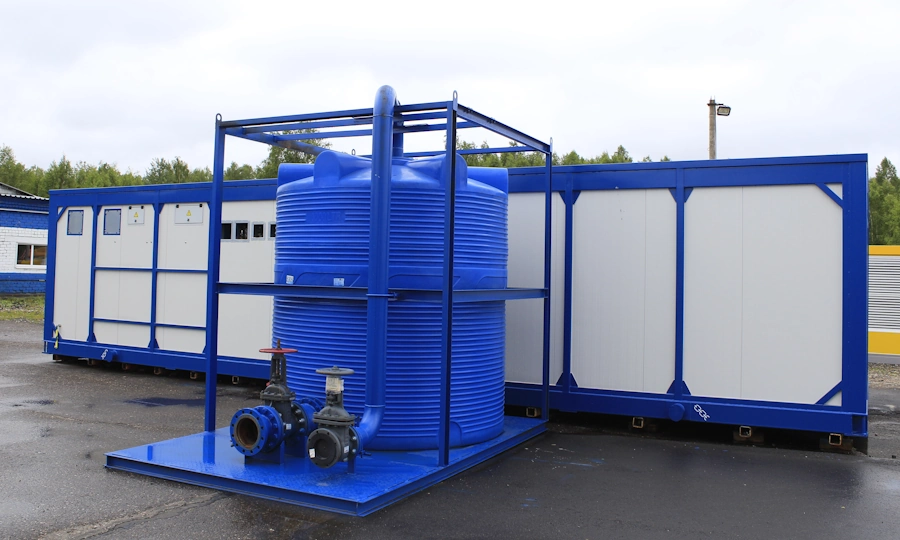

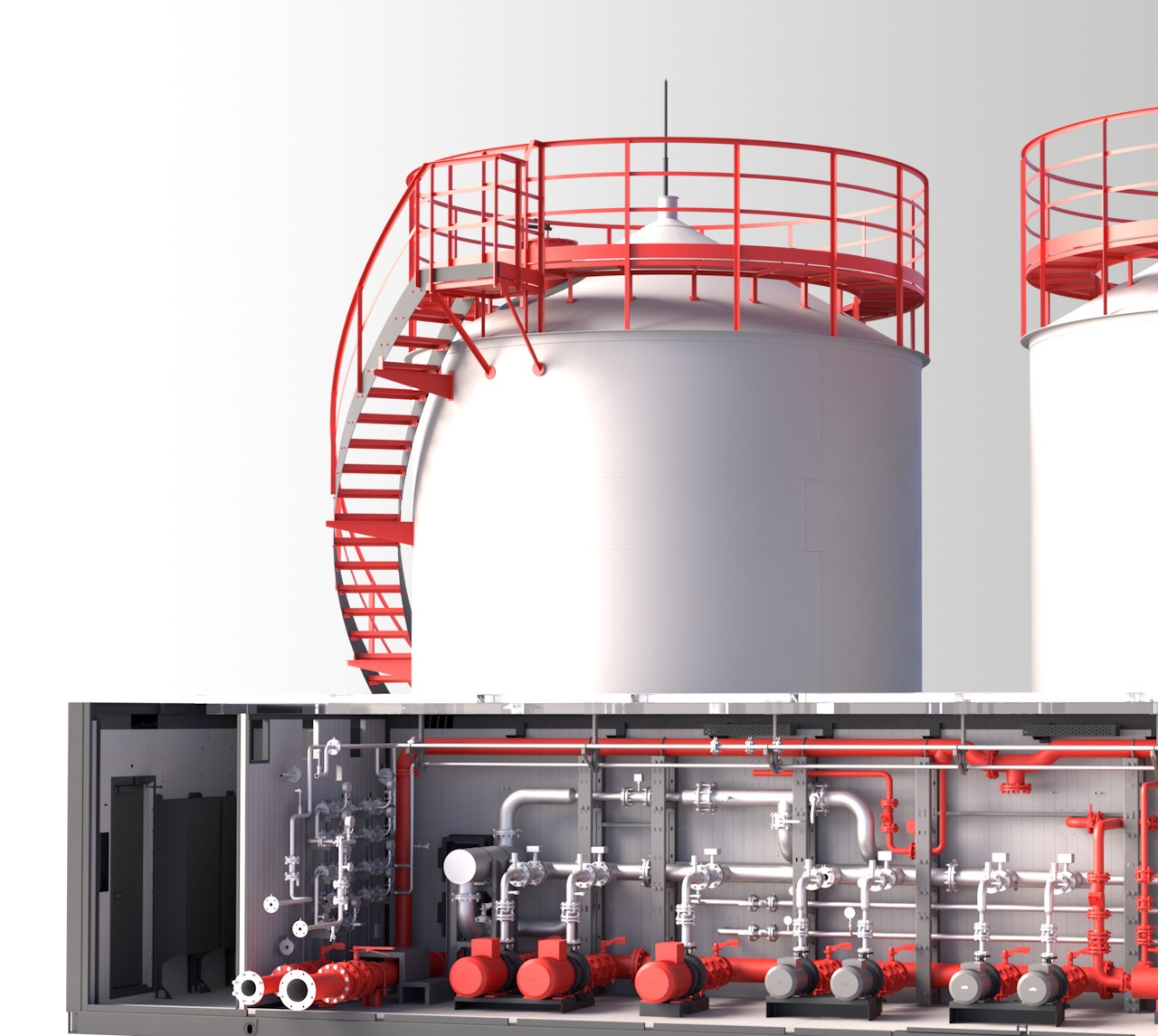

Блочные насосные станции ПСМ могут быть укомплектованы вертикальными стальными резервуарами (РВС) для хранения запаса воды. Объём резервуаров подбирается под задачу и может составлять от десятков до тысяч м3 в зависимости от требований проекта.
Это решение применяется для блочных насосных станций пожаротушения и систем хозяйственно-питьевого водоснабжения, когда требуется обеспечить автономную работу без зависимости от внешних источников воды. В такой конфигурации БНС комплектуется дополнительным насосом для заполнения резервуаров и системой обогрева для поддержания требуемого температурного режима.

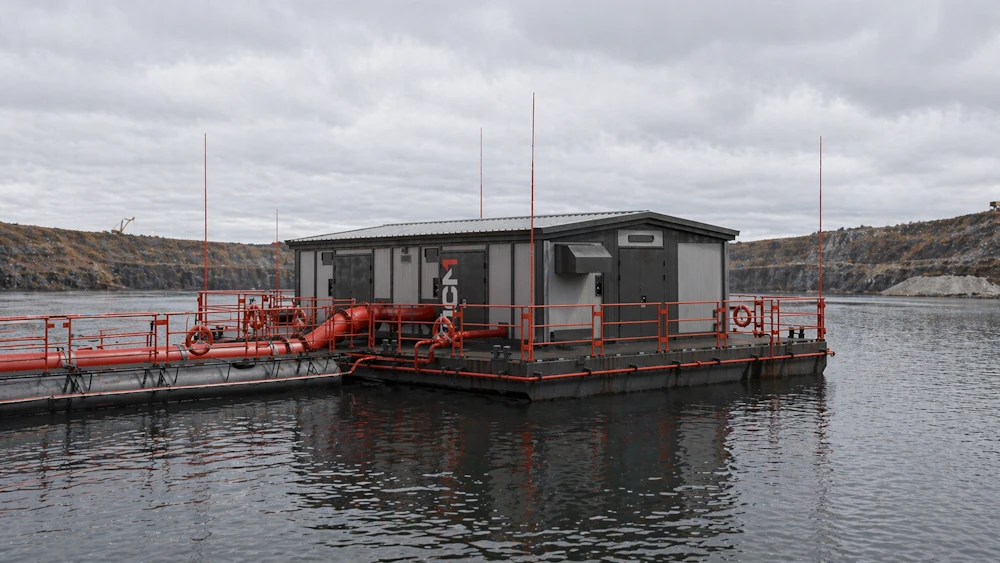

Для забора воды с поверхности открытого водоёма блок-модуль насосной станции может быть установлен на понтон. Когда уровень воды в источнике меняется и выходит за пределы кавитационного запаса насоса, плавучая насосная станция на понтоне (ПНС) компенсирует эту разницу: поднимается и опускается вместе с уровнем воды. Конструкция понтонов — модульная, прямоугольного (коробчатого) или круглого типа.
Подбирается индивидуально в зависимости от специфики насосной станции и условий эксплуатации.
Один из самых крупных проектов блочных насосных станций последних двух лет работы ПСМ
Оборудование для непрерывной подачи стоков атомной промышленности на обезвреживание
Комплексная поставка блочных насосных станций для горно-обогатительного комбината
Станции для перекачки продуктивных, выщелачивающих и технических растворов на участке кучного выщелачивания руды
Высокопроизводительная электрическая насосная установка для горно-обогатительного комбината
БНС для перекачки воды из хранилища пустой породы (хвостохранилища) на территории горно-обогатительного комплекса
БНС хозяйственного и противопожарного назначения для объекта металлодобычи
Завод ПСМ выступил подрядчиком для строительства насосной станции пожаротушения на территории горно-металлургического комплекса одной из крупнейших компаний по добыче меди
Часто задаваемые вопросы о БНС
Блочная насосная станция — это комплекс оборудования для перекачивания жидкостей, включающий насосные агрегаты, трубопроводную обвязку и систему управления, размещённые в блок-модуле. БНС поставляется в полной заводской готовности и после подключения к сетям может быть введена в эксплуатацию в течение нескольких дней.
Монтаж БНС на подготовленной площадке обычно занимает от нескольких дней и включает установку блок-модуля, подключение к трубопроводам и электроснабжению. Срок зависит от конфигурации станции и сложности проекта, но значительно меньше по сравнению с капитальным строительством насосной станции.
Управление БНС реализуется от локального пульта до АСУ ТП с интеграцией в SCADA-систему предприятия. Оператор получает данные о давлении, расходе и состоянии оборудования в реальном времени, а автоматическое переключение на резервный насос при отказе основного происходит в течение нескольких секунд.
Дополнительное здание не требуется, так как оборудование размещается в блок-модуле на металлическом каркасе с ограждающими конструкциями из сэндвич-панелей. Модуль имеет степень огнестойкости, соответствующую требованиям нормативной документации, и может эксплуатироваться при температуре от -60° до +40°С.
Для работы в холодном климате используется блок-модуль с теплоизоляцией и системой отопления, поддерживающей рабочую температуру оборудования. В северном исполнении БНС может эксплуатироваться при температурах до -40 °С и ниже при дополнительной адаптации проекта — например, монтаже узла водяного отопления.
Срок службы БНС составляет от 20 лет и зависит от условий эксплуатации и выбранного оборудования. Завод ПСМ обеспечивает гарантийное обслуживание и постгарантийную поддержку, включая сервис, диагностику и поставку запасных частей.
