Системы электроснабжения ЦОД

Непрерывная работа дата-центра напрямую определяет доступность клиентских сервисов и соблюдение соглашений об уровне обслуживания (SLA). Для вычислительных площадок критично разделение зон ответственности: кратковременные импульсные просадки и гармонические искажения сети сглаживаются динамическими или статическими накопителями, в то время как длительное резервное электроснабжение ЦОД при глубоких авариях возлагается на автономный генераторный комплекс.

Инженерные решения ПСМ проектируются с учетом топологий международных стандартов Uptime Institute:

• Уровень Tier I (Basic Capacity): базовая инфраструктура с единым трактом распределения электропитания без резервирования компонентов (схема N). Плановое техобслуживание, замена оборудования или аварийный сбой требуют полного останова вычислительной нагрузки.
• Уровень Tier II (Redundant Capacity Components): инфраструктура с резервированием активного оборудования (схема N+1 для генераторов, ИБП, насосов), но с общим трактом распределения питания. Проведение регламентных работ на кабельных трассах или щитах требует перерыва в работе ЦОД.
• Уровень Tier III (Concurrently Maintainable): гарантирует возможность планового технического обслуживания, замены или ремонта любого элемента электрической цепи (трансформаторов, распредустройств, генераторов) без прерывания электропитания ИТ-нагрузки.
• Уровень Tier IV (Fault Tolerant): обеспечивает отказоустойчивость инфраструктуры при единичном отказе любого узла или кабельной трассы без влияния на работу серверов.

При этом фактическая готовность площадки подтверждается комплексным расчетом путей распределения питания, резервированием вспомогательных систем охлаждения и вентиляции, а также достаточным запасом автономного топлива.

Рост энергоемкости машинных залов и высокая плотность серверных стоек требуют комбинированного подхода к генерации:

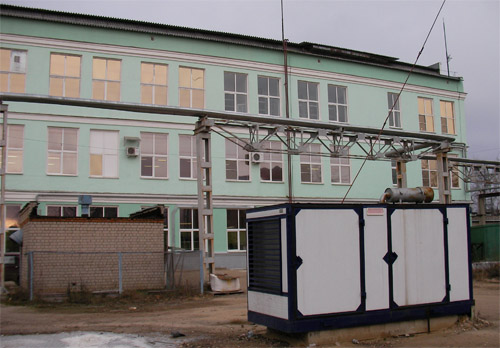

Резервная генерация на дизельном топливе. Дизельная электростанция для дата-центра стала отраслевым стандартом аварийного резерва. За счет специальных настроек автоматики и постоянного предпрогрева ПСМ обеспечивает запуск и прием нагрузки до 10–15 секунд при отказе сети. Промышленные ДГУ для ЦОД мощностью от 1 до 3 МВт реализуются в высоковольтном (6,3–10,5 кВ) или низковольтном (0,4 кВ) исполнении.

Основная и постоянная генерация на газе. В условиях дефицита сетевых мощностей в ключевых хабах и при строительстве высоконагруженных дата-центров для задач искусственного интеллекта критическим путем становится собственная газовая генерация для ЦОД. Газопоршневые энергоцентры ПСМ работают в базовом режиме непрерывно или параллельно с внешней сетью (микросеть), снижая себестоимость киловатт-часа и обеспечивая объект недостающей электрической и тепловой мощностью (тригенерация для систем холодоснабжения).

Отказоустойчивость энергосистемы дата-центра определяется конфигурацией основного и вспомогательного оборудования:

Схема резервирования N+1. К расчетному числу генераторных агрегатов, закрывающих 100% пиковой мощности объекта, добавляется один резервный модуль. Такая конфигурация позволяет сохранить требуемую генерирующую мощность при выводе одного агрегата из работы. Решение N+1 — базовый отраслевой стандарт для большинства коммерческих площадок, обеспечивающий баланс между капитальными затратами и надежностью.

Схема резервирования 2N. Предполагает проектирование двух полностью независимых параллельных трактов электроснабжения «от генератора до стойки». Каждый луч рассчитан на 100% совокупной нагрузки ЦОДа и имеет собственную трансформаторную подстанцию, распредустройства, источники бесперебойного питания и кабельные трассы. Схема 2N предусматривает независимое резервирование трактов электроснабжения и применяется на объектах с повышенными требованиями к отказоустойчивости и непрерывности работы.

Дробные архитектуры (3/2N, 4/3N). Оптимизированные модели распределенного резервирования, где несколько независимых систем взаимно страхуют друг друга. Они позволяют сократить избыточные капитальные вложения в резервные мощности на 20–30% по сравнению с классической схемой 2N при сохранении требований к параллельному техобслуживанию.

Классические схемы N+1 и 2N эффективны только при физической изоляции дублирующих контуров. Разделение генераторных установок по независимым зонам и раздельная прокладка кабельных трасс исключают общие точки отказа при пожаре или внешнем повреждении части объекта.

При обесточивании внешних фидеров подстанции непрерывность технологического цикла дата-центра поддерживается строгой ступенчатой логикой автоматики. В зависимости от требований ТЗ и емкости батарейных массивов алгоритм настраивается индивидуально — в решениях ПСМ обеспечивается перехват нагрузки за 10–15 секунд:

1. Мгновенный подхват (момент аварии): централизованный ИБП для ЦОД принимает на себя питание серверного оборудования от аккумуляторных батарей, исключая микросекундные просадки и гармонические возмущения.
2. Команда на запуск: система мониторинга регистрирует отсутствие внешнего напряжения; микропроцессорный автоматический ввод резерва (АВР) формирует сухой контакт на запуск генераторного комплекса.
3. Выход на режим и синхронизация: предпрогретые модульные ДГУ для ЦОД разгоняются до номинальных оборотов, возбуждаются и синхронизируются на общей шине ГРЩ.
4. Прием нагрузки: силовые выключатели генераторного ввода замыкаются; резервная генерация принимает нагрузку машинных залов и чиллерных групп на себя, возвращая ИБП в режим транзита и подзарядки аккумуляторов.
5. Длительная автономия: встроенные и внешние автоматизированные емкости топливохранилищ поддерживают автономное резервное электроснабжение ЦОД в течение 12–72 часов непрерывной работы без подвоза топлива.

После восстановления стабильного сетевого напряжения автоматика синхронизирует генераторы с внешней сетью и осуществляет безударный обратный перевод нагрузки без кратковременного разрыва цепи. В результате комплексная система гарантированного электроснабжения ЦОД снижает влияние отказов внешней сети на критическую ИТ-нагрузку и обеспечивает заданный проектом уровень резервирования электроснабжения.

ПСМ выступает EPC-подрядчиком по строительству энергокомплексов дата-центров в формате единой ответственности: реализуем проектирование энергетической инфраструктуры ЦОД, заводское производство оборудования, монтаж, пусконаладку и круглосуточное сервисное обслуживание энергокомплекса 24/7/365 по регламентному SLA.

Инженерный контур включает:

• Проектирование и согласование: разработка разделов ЭС, ЭМ, ЭО, ТХ и РЗА на стадиях П и Р в строгом соответствии с допусками СРО (НОПРИЗ), нормами ПУЭ и стандартами проектирования ЦОД.
• Интеграция со смежными системами: аппаратно-программная интеграция с DCIM дата-центра и системами SCADA по протоколам SNMP, Modbus TCP и OPC UA для мониторинга телеметрии ДГУ, уровней топлива, температур и электрических параметров в реальном времени.
• Многоуровневая программа испытаний: для исключения скрытых дефектов мы проводим полный цикл валидации по программам FAT, SAT и iSAT (заводские стендовые испытания, индивидуальные проверки агрегатов на объекте и интегрированные испытания всех инженерных систем под нагрузочными модулями с имитацией аварийных сценариев) перед вводом объекта в эксплуатацию.

Компетенции инженерного центра и производственных площадок ПСМ подтверждены реализованными энергетическими проектами для лидеров рынка дата-центров: IXcellerate, Selectel, Key Point, МТС и РТК-ЦОД. Каждая внедренная система гарантированного электроснабжения ЦОД передается заказчику с полным комплектом исполнительной документации и гарантийным регламентным сопровождением.
