Человеческий фактор vs автоматика: как снизить влияние оператора на работу ГПУ умными сценариями
Человеческий фактор на объектах генерации проявляется там, где от персонала требуют предельной скорости реакции или выполнения рутинных циклических операций: пуск и синхронизация, ступенчатый набор нагрузки, останов агрегата или реакция на лавину аварийных сигналов. Сценарии автоматики переносят эти действия в алгоритмы контроллера, оставляя за человеком выбор режимов и общий контроль. При этом технологические защиты и аварийные блокировки реализуются строго на уровне контроллера, а не SCADA.
Где в эксплуатации ГПУ проявляется человеческий фактор
Человеческий фактор при эксплуатации газопоршневых установок — это влияние психофизиологических возможностей и решений дежурного персонала на безаварийность технологического процесса. Ошибки оператора возникают не из-за недобросовестности, а в условиях, когда регламент требует от человека мгновенной реакции на поток разнородных сигналов либо непрерывного выполнения монотонных механических действий.
Типы ошибок оператора
Для классификации инцидентов в энергетике применяется системная модель Джеймса Ризона, разграничивающая сбои по механизму их возникновения:
| Тип ошибки | Определение по Ризону | Пример на ГПУ |
|---|---|---|
| Промах (Slip) | Непреднамеренное ошибочное действие при правильном плане, вызванное автоматизмом или спешкой | Квитирование аварийных сигналов «по привычке», из-за чего критическое сообщение теряется в общем потоке |
| Упущение (Lapse) | Пропуск обязательного шага из-за перегрузки оперативной памяти или отвлечения внимания | Пропуск проверки герметичности газового тракта перед подачей команды на запуск двигателя |
| Ошибка планирования (Mistake) | Осознанный выбор неверного порядка действий или ошибочная оценка ситуации | Резкий наброс электрической нагрузки сверх допустимой ступени для газового двигателя (по ISO 8528-5) или без выдержки темпа плавного нагружения |
| Нарушение (Violation) | Сознательное отступление от регламента для ускорения процедур или обхода блокировок | Программное форсирование выходных сигналов защит при обслуживании оборудования на ходу |
| Скрытая ошибка проектирования / наладки (Latent Error) | Системный дефект конфигурации, заложенный при пусконаладке и проявляющийся в процессе эксплуатации | Ошибка в адресации регистров прибора на одну цифру, из-за которой исправный узел объявляют аварийным. |
Что показывают данные сервиса ПСМ
Практика сервисной службы ПСМ подтверждает, что первопричиной большинства аварийных отказов становится перегрузка оператора информацией и некорректная организация рабочего места диспетчера. О том, почему сервис начинается с проигнорированного лога, наглядно свидетельствуют реальные эксплуатационные показатели:
- 200 аварийных выездов из 600 за год: треть всех сервисных инцидентов приходится на аварийные остановы, спровоцированные запоздалой реакцией персонала на скрытые предупреждения в журналах контроллеров.
- Норма аларм-менеджмента — 10–30 предупредительных сигналов за смену: при качественной отладке порогов дежурный оператор видит на экране только отклонения, требующие реакции, без информационного шума от рядовых технологических событий.
- Лавина из сотен сообщений: при кратковременном сетевом сбое или аварии одного датчика неотфильтрованная система способна выдать более 100 сообщений одновременно. В таком информационном шторме человек неизбежно пропускает корневой аварийный сигнал.
Что берёт на себя автоматика, а что остаётся оператору
Современная автоматизация ГПУ строится на строгом разделении полномочий: алгоритмы контроллера берут на себя рутинные действия и задачи с определенными временными рамками, тогда как за человеком сохраняются стратегические решения, допуски и контроль технологического процесса. Продуманные алгоритмы защиты топливных трактов и контуров утилизации тепла исключают риск повреждения оборудования при резких сетевых возмущениях, не превращая при этом оператора в пассивного наблюдателя.
В таблице ниже показано, как распределяются зоны ответственности на ключевых технологических этапах:
| Функция | Автоматика | Оператор |
|---|---|---|
| Пуск | Пошаговая последовательность запуска, автоматический тест герметичности газового тракта, блокировка процесса при отклонении параметров | Выбирает технологический режим, проверяет готовность вспомогательных систем и подтверждает запуск |
| Синхронизация и параллельная работа | Автоматический контроль частоты и фазы генератора, замыкание выключателя, стабильная параллельная работа с сетью и распределение мощности | Контролирует процесс на мнемосхеме HMI, принимает решение о дальнейших действиях при отказе автоматической синхронизации |
| Набор и сброс нагрузки | Ступенчатое изменение мощности с контролем реакции регулятора скорости, насосов и смесительных клапанов | Задает целевое значение активной мощности энергоцентра под текущий график потребления предприятия |
| Защита от аварий | Безусловный аварийный останов по превышению температур или падению давления масла, мгновенная отсечка подачи газа | Разбирает причину срабатывания блокировок, устраняет первоисточник отказа и дает допуск к повторному пуску |
| Утилизация тепла | Автоматическое байпасирование котла-утилизатора, поддержание рабочей температуры рубашки охлаждения и контура утилизации | Определяет режим теплопотребления объекта и согласует приоритет выработки тепла или электричества |
| Сигнализация | Интеллектуальный аларм-менеджмент: фильтрация потока сообщений, разделение по приоритетам, подавление вторичных лавинных сигналов | Анализирует корневые предупреждения и оперативно реагирует на значимые события |
Такое распределение задач гарантирует, что автоматика ГПУ исключает аварийные ошибки в критические доли секунды, но оставляет полную прозрачность работы станции для дежурной смены.
Умные сценарии автоматики для ГПУ
Внедрение типовых алгоритмов исключает ошибки там, где ручное управление создает прямую угрозу механической части двигателя или сетевой стабильности. Алгоритмические сценарии автоматики берут под контроль критические фазы работы, опираясь на показания штатных датчиков и программные блокировки контроллера:
| Сценарий | Что делает автоматика | Какую ошибку исключает | За оператором остаётся |
|---|---|---|---|
| Автоматический пуск с тестом герметичности | Опрессовывает участок между клапанами рампы, блокирует пуск при утечке. | Розжиг без проверки газового тракта. | Выбор режима («Авто»/«Ручной»), команда на пуск. |
| Контроль давления газа на рампе | Отслеживает рабочий коридор по реле min/max, формирует сигнал на отсечку. | Работа на нерасчетной смеси, пропуски зажигания и детонация. | Анализ причин падения давления на вводе. |
| Синхронизация с сетью | Выравнивает частоту, напряжение и фазу генератора, замыкает выключатель. | Включение в противофазе и ударные нагрузки на вал. | Решение о параллельной работе с сетью. |
| Ступенчатый набор и сброс нагрузки | Ограничивает шаг единовременного наброса в островном режиме (обычно в пределах 10–25% от номинала) либо плавно изменяет мощность по заданной рампе (кВт/с) при параллельной работе с сетью | Резкий наброс нагрузки и аварийный останов по просадке частоты. | Задание целевой активной мощности. |
| Аварийная общестанционная отсечка | На пороге 10% НКПР включает аварийную вентиляцию и предупредительную сигнализацию; при достижении 20% НКПР, срабатывании пожарной сигнализации или нажатии кнопки аварийного останова — мгновенно перекрывает вводной газовый клапан и останавливает агрегат. | Запоздалая реакция на загазованность помещения. | Эвакуация, устранение причин, допуск к пуску. |
| Байпас котла-утилизатора | Направляет выхлоп в обводную трубу при росте температуры теплоносителя выше уставки. | Закипание контура при резком сбросе теплопотребления. | Выбор режима утилизации тепла. |
| Останов с охлаждением | Выдерживает регламентное время охлаждения двигателя на холостом ходу перед глушением. | Термоудар и закоксовывание масла в турбокомпрессоре при останове под нагрузкой. | Команда на плановую остановку агрегата. |
| Приоритизация сигналов | Разделяет события по цветам и категориям, подавляет вторичные лавины сообщений. | Пропуск корневого аварийного сигнала в потоке сообщений. | Квитирование и реакция на критические события. |
Граничные условия для каждого алгоритма фиксируются в техническом задании: шаг изменения мощности согласуется с динамикой технологических потребителей объекта, а длительность этапа охлаждения определяется тепловой инерцией конкретной модели двигателя. В результате любая газопоршневая установка под управлением контроллера защищена от ошибочных импульсивных команд.
Независимый мониторинг как вторая линия контроля
В качестве дополнительного эшелона защиты от ошибок эксплуатации применяется телеметрия, отделенная от контура управления. Система мониторинга Check Pro собирает параметры в круглосуточном режиме без права вмешательства в работу агрегата (режим «только чтение»).
При выходе температур, давлений или вибраций за пределы допустимых коридоров сервис направляет уведомления дежурным инженерам и руководству предприятия через мессенджеры, SMS и электронную почту. В аналитике сервисной службы ПСМ такой независимый надзор позволяет вовремя выявлять как скрытые ошибки оператора, так и случаи нецелевого расхода топлива или самовольного изменения настроек автоматики.
Где автоматика не заменяет человека
Автоматизация снижает нагрузку на дежурный персонал, но не исключает человека из контура управления. Задача алгоритмов — взять на себя рутинные операции, оставив инженеру контроль технологических параметров и принятие решений в нештатных ситуациях. Существуют четыре фундаментальные границы, где программные сценарии не заменяют человека:
- Критическая логика защит остается в контроллере. Диспетчерский уровень SCADA не должен отвечать за аварийный останов агрегата. Внешние каналы связи подвержены задержкам и сетевым сбоям, поэтому логика в контроллере ГПУ исполняется автономно. При потере связи со SCADA контроллер агрегата продолжает работу и обязан самостоятельно выполнить аварийный останов по давлению масла или температуре без управляющей команды сверху.
- Индивидуальная настройка порогов сигнализации. Уставки предупредительных и аварийных сигналов настраиваются инженерами совместно с заказчиком непосредственно на этапе пусконаладки. Если пороги заданы шаблонно, аларм-менеджмент превращается в генератор информационного шума, из-за чего дежурный оператор ГПУ перестает доверять сигналам системы.

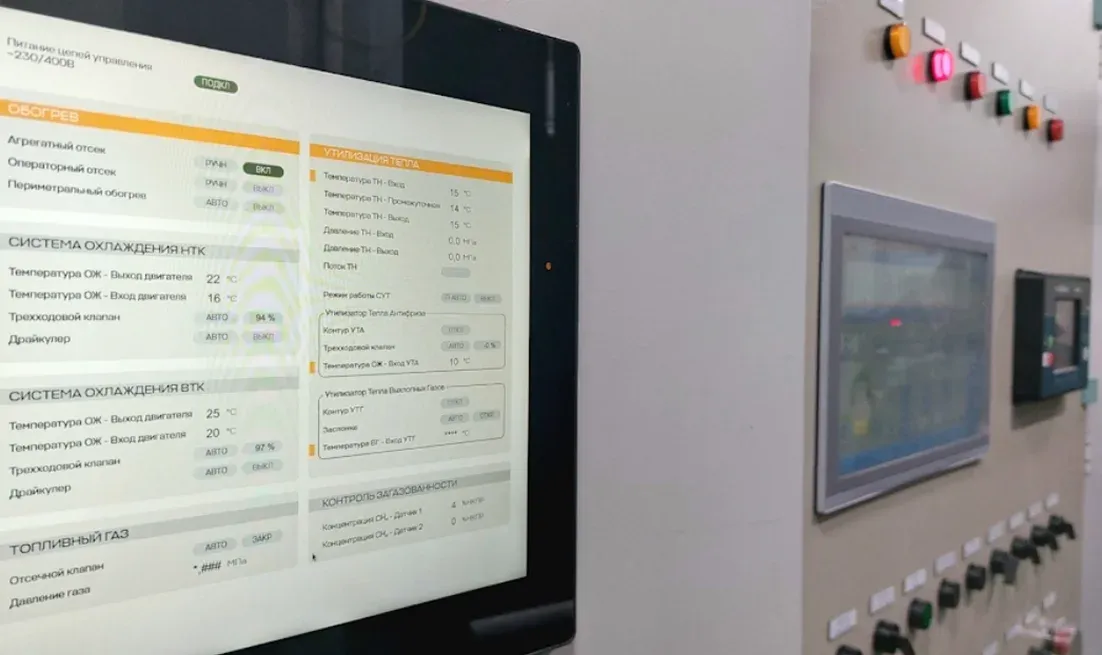

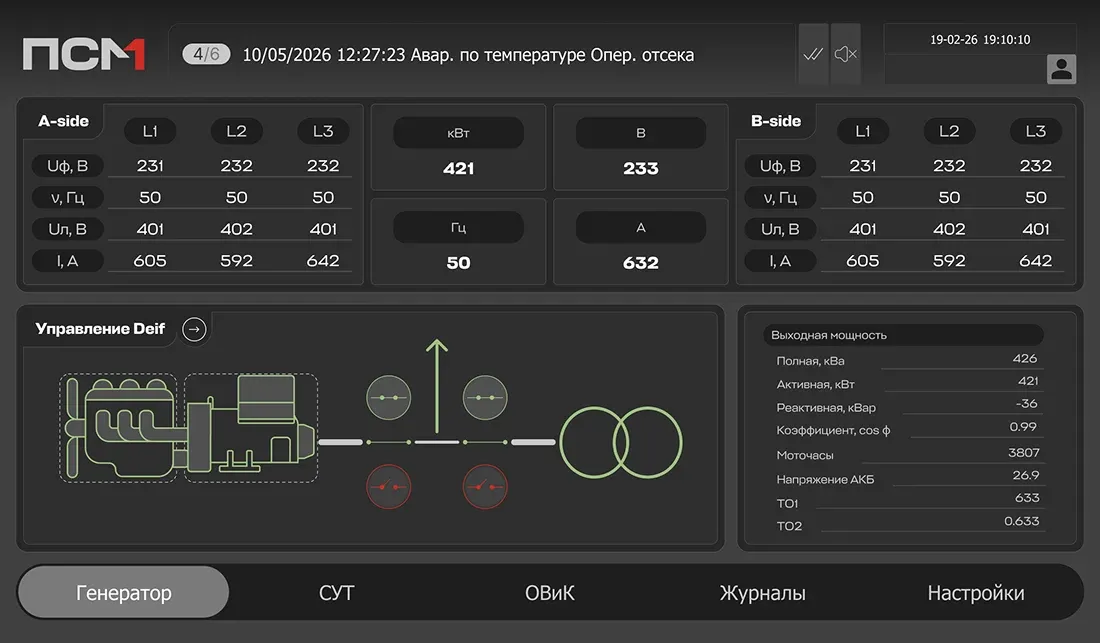

- Визуализация режимов на мнемосхеме HMI. Автоматика не должна быть закрытой системой: оператор обязан в любой момент видеть текущий эксплуатационный статус агрегата. Например, в интерфейсе UNLIM SCADA состояние оборудования отображается стандартизированными индикаторами («В экспл.», «Авто», «Старт», «Блок»), исключающими путаницу при оценке готовности машины к пуску или приему нагрузки.
- Опасность форсирования сигналов защит. Попытки ускорить обслуживание или обойти предупреждения вручную создают прямую угрозу оборудованию. Программное форсирование сигналов или шунтирование цепей датчиков противоаварийной защиты повышают риск технологической аварии, а не снижают его. Автоматика контролирует параметры, но соблюдение регламентов безопасности остается зоной ответственности человека.
Как внедрять сценарии: порядок работ
Перевод ручных манипуляций в автоматические алгоритмы требует последовательного подхода, чтобы модернизация не нарушила технологический процесс действующего энергоцентра. Надежные системы управления внедряются по регламентированному алгоритму из шести последовательных этапов:
- Аудит текущих операций. Инженеры анализируют журнал смен и действия персонала: фиксируют регулярные ручные переключения, выявляют повторяющиеся однотипные операции и точки максимальной нагрузки на дежурного инженера.
- Выбор сценариев по риску ошибки. Составляется перечень приоритетных алгоритмов: в первую очередь внедряются сценарии автоматики, предотвращающие тяжелые аварии при секундных задержках реакции (проверка герметичности рампы, ступенчатый пуск, аварийная отсечка газа).
- Реализация логики в контроллере. Алгоритмы и аварийные блокировки программируются на уровне контроллера ГПУ, без передачи критических управляющих цепочек на верхний уровень диспетчеризации.
- Согласование алгоритмов. Логика автоматического ввода резерва (АВР), границы аварийного останова и регламент, по которому ведется параллельная работа с сетью, письменно согласуются с главным энергетиком предприятия.
- Испытания переходных режимов и пробная работа. Отработка сценариев проводится при ступенчатом наборе и аварийном сбросе нагрузки. Завершающий этап ввода в эксплуатацию — непрерывная трехсуточная пробная работа агрегата (72 часа под нагрузкой).
- Обучение операторов и настройка порогов сигналов. Персонал инструктируют по работе с обновленным HMI, после чего совместно с заказчиком выполняется точная калибровка уставок сигнализации для исключения ложных тревог.
В зависимости от числа агрегатов и архитектуры сети проект внедрения комплексной АСУ ТП на базе SCADA занимает от 2 до 6 месяцев от этапа обследования до сдачи объекта.
Типичные ошибки при замене ручных действий сценариями
Ошибки общесистемного уровня — такие как конфликт логики АВР или отсутствие буферизации данных — разобраны в статье ПСМ «5 фатальных ошибок при интеграции SCADA». При алгоритмизации ручных операций основной пласт проблем возникает в контуре взаимодействия человека с интерфейсом и некорректном распределении функций между уровнями автоматизации:
| Ошибка | Последствие | Правильный подход |
|---|---|---|
| Сценарий лишает оператора обзора режима | Персонал не понимает текущего состояния станции и не может спрогнозировать реакцию системы. | Непрерывно выводить статус работы на мнемосхему: «Авто», «Ручной», «Блок». |
| Все сообщения одного приоритета | Критический сигнал аварии теряется в потоке сервисных уведомлений (ситуация аларм-шторма). | Внедрять грамотный аларм-менеджмент: ранжировать события по цветам и важности, удерживая число сообщений в смену в пределах нормы. |
| Пороги сигналов не настроены при пусконаладке | Система мониторинга генерирует постоянные ложные тревоги, из-за чего оператор перестает верить предупреждениям. | Выполнять индивидуальную калибровку порогов и уставок совместно с инженерами заказчика на этапе ПНР. |
| Сбой списывают на оборудование | Служба эксплуатации заказывает дорогостоящую замену исправного датчика, клапана или модуля. | В первую очередь проверять адресацию регистров, конфигурацию каналов и настройки наладчика. |
| Защита завязана на SCADA | При сетевом сбое, зависании диспетчерского ПК или потере связи аварийная блокировка не срабатывает. | Держать всю логику защит и аварийного останова непосредственно в контроллере агрегата. |
Грамотное устранение этих узких мест исключает ложные срабатывания и сохраняет доверие эксплуатационного персонала к работе автоматизированного энергокомплекса.
