Дизельные насосные установки ДНУ(Г)-725/25 предназначены для перекачки жидкостей вязкостью до 50 сСт, содержащих взвешенные твердые частицы размером до 73 мм, являются аналогом Varisco J10-305. Компактная насосная станция состоит из дизельного двигателя ММЗ Д-260.4 и центробежного насоса серии STRONG (Италия), предназначенного для перекачки жидкости с содержанием твердых частиц большого диаметра а также мягких, нитевидных включений: мутную воду, воду с содержанием ила, сточные воды с содержанием грязи, опилок, глины, шлама, смонтированных на общей фундаментальной раме. Конкретная комплектация насосной установки ДНУ(Г) определяется на основании опросного листа, заполненного заказчиком. Возможно открытое исполнение насосной станции, под навесом, в погодозащитном капоте, блок-контейнере, на шасси или лыжах (салазках). Соответствие стандартам: Дизель-насосные установки серии ДНУ(Г) сертифицированы и соответствуют ГОСТ-6134-87. Климатическое исполнение насосного агрегата - УХЛ ГОСТ 15150-69 с температурой окружающей среды от минус 10°С до плюс 50°С. При наличии предпускового подогрева агрегата до минус 40°С. Гарантии изготовителя: Гарантийный срок – 18 месяцев с момента отгрузки или 12 месяцев с момента ввода в эксплуатацию или 2000 моточасов в зависимости от того, что наступит раньше. Услуги:
|
|
|
|
- Система выхлопа с глушителем шума, смонтированным на установке или укомплектованным в ЗИП для монтажа на месте
- Система впуска с воздушным фильтром
- Система топливоподачи: встроенный топливный бак емкостью 200л., фильтры грубой и тонкой очистки топлива
- Механизм управления топливоподачей и останова двигателя
- Система охлаждения, состоящая из водяного радиатора
- Система охлаждения масла с масляным радиатором
- Система электрооборудования 24 В с зарядным генератором и аккумуляторными батареями 6СТ-132А с комплектом проводов
- Стальная базовая рама с антивибрационными опорами
- Система запуска и останова, управления, контроля, аварийно-предупредительной сигнализации и защиты двигателя
- Приборы для контроля работы насоса (манометр и мановакуумметр)
- Система управления:
- ручное управление: насосные станции промышленные, предназначенные для основного водоснабжения, комплектуются ручными пультами управления релейного типа собственного производства.
- автоматическое управление: насосные автоматические станции, предназначенные для резервирования основного насоса, комплектуются автоматическими пультами управления собственного производства серии ЭСУПД на базе контроллера GC-1F (DEIF) или ID DCU Industrial (ComAP);
* по согласованию с заказчиком возможна комплектация другими насосами как отечественного, так и импортного производства
- Задвижка на нагнетательном патрубке насоса с ручным или электрическим приводом
- Газоструйный вакуумный аппарат для заполнения насоса
- Фланцы всасывающей и напорной магистрали с патрубками (без патрубков) для соединения с трубопроводами
- Рукава на всасывающую и напорную магистрали
- Соединительные элементы для рукавов
- Предпусковой жидкостный подогреватель типа ПЖД с ручным запуском или типа Webasto с ручным и (или) программируемым запуском
- Электрический подогреватель охлаждающей жидкости от сети 220 В для поддержания двигателя в состоянии "горячего резерва" (для резервных установок входит в стандартную комплектацию)
- Искрогаситель для обеспечения пожаробезопасности
|
|
Системы дистанционного мониторинга и управления
Открытое исполнение
 |
Назначение:
Оборудование в открытом исполнении предназначено для установки и эксплуатации в специально подготовленном помещении, обеспечивающем оптимальную температуру, вентиляцию, защиту оборудования. |
Назначение:
Оборудование в открытом исполнении предназначено для установки и эксплуатации в специально подготовленном помещении, обеспечивающем оптимальную температуру, вентиляцию, защиту оборудования.
Конструктивные особенности:
Установка на сварной металлической раме с антивибрационными креплениями, комплектация в соответствии со спецификацией установки.
Дополнительное оборудование:
В соответствии со спецификацией установки.
Навес
 |
Назначение:
Навес предназначен для защиты двигателя и системы управления установкой от атмосферных осадков. |
Назначение:
Навес предназначен для защиты двигателя и системы управления насосной установкой от атмосферных осадков.
Конструктивные особенности:
Крыша из металлического листа на стойках, закрывающая двигатель и пульт управления установкой от попадания дождя и снега.
Погодозащитный капот
 |
Назначение:
Насосные установки и дизельные приводы в капоте предназначены для эксплуатации на открытых площадках, а также для частого перемещения и работы с большим количеством запусков-остановов. Капоты обеспечивают защиту от атмосферных осадков и механических повреждений, а также сохраняют оборудование от доступа посторонних лиц. Оборудование в капоте может быть смонтировано на открытой площадке, шасси автомобиля или прицепа без дополнительной доработки. Возможна работа на ровной площадке без специального монтажа. |
Назначение:
Конструктивные особенности:
Капот представляет собой металлическую конструкцию на усиленной сварной раме. Удобная конфигурация дверей капота обеспечивает доступ к основным сервисным узлам и облегчает сервисное обслуживание и ремонт установленного в нем оборудования. Защитные неподвижные жалюзи на передней панели капота защищают радиатор системы охлаждения от механических повреждений и направляют выходящий поток воздуха вниз. Система выпуска отработавших газов реализована глушителем с сильфонным компенсатором и теплоизолированным трубопроводом дизеля.
Силовая конструкция капота позволяет осуществлять перегруз и транспортировку установки за верхнюю часть силовых дуг без использования специальных приспособлений с динамическими нагрузками до 3 g.
Жесткий силовой каркас обеспечивает высокую надежность и длительную работоспособность установки в тяжелых условиях эксплуатации.
По желанию заказчика погодозащитный капот может быть выполнен как только на двигатель, так и на всю насосную установку целиком.
Дополнительное оборудование:
- предпусковые подогреватели типа ПЖД или Webasto для возможности эксплуатации оборудования при температуре ниже -10°С;
- искрогасители для обеспечения пожаробезопасности;
- система автоматической дозаправки;
- дополнительные топливные баки.
Утепленный блок-контейнер типа "Север"
 |
Назначение: Насосные установки, смонтированные в контейнере, предназначены для эксплуатации вне помещения при температуре воздуха от -50°С до +50°С. Контейнер «Север» обеспечивает оптимальные условия работы оборудования и обслуживающего персонала.
Блок-контейнер дизельной электростанции (контейнеры ДГУ) по первой, второй, третьей степеням автоматизации соответствует требованиям ГОСТ 12.2.003-91, ГОСТ 12.2.007.0-75. |
Назначение:
Насосные установки, смонтированные в контейнере, предназначены для эксплуатации вне помещения при температуре воздуха от -50°С до +50°С. Контейнер «Север» обеспечивает оптимальные условия работы оборудования и обслуживающего персонала.
Блок-контейнер дизельной электростанции (контейнеры ДГУ) по первой, второй, третьей степеням автоматизации соответствует требованиям ГОСТ 12.2.003-91, ГОСТ 12.2.007.0-75.
Конструктивные особенности:Контейнеры «Север» изготавливаются из металлического каркаса и стеновых сэндвич-панелей, состоящих из двухстороннего металлического листа, утепленного негорючей базальтовой ватой. Контейнеры «Север» оборудуются всеми необходимыми внутренними системами для обеспечения нормального температурного режима и защиты оборудования.
| Внутренние системы
| Назначение и комплектация контейнерной станции
| |
| неавтоматизированная | автоматизированная | |
| Щит собственных
нужд | Функция: управление пожарно-охранной сигнализацией
| Комплектация: ПИД-регуляторы для управления подогревателем ОЖ, ТЭНами внутреннего обогрева, подогревом жалюзей и открытием воздушных клапанов
Функция: управление всеми вспомогательными системами контейнера. |
| Шкаф аккумуляторных батарей
| Комплектация: АКБ автомобильного типа
Функция: питание стартера двигателя и системы рабочего и ремонтного освещения | Комплектация: АКБ автомобильного типа
Функция: питание стартера двигателя, электроприводов клапанов, системы рабочего и ремонтного освещения, розеток 24В |
| Система
вентиляции | Комплектация: проемы для притока и оттока воздуха, окна с фиксацией в открытом положении и возможностью демонтажа.
Функция: обеспечение вентиляции внутреннего пространства контейнера в ручном режиме. | Комплектация: клапаны воздушные утепленные с электроприводами "Belimo" с плавным регулированием и ТЭНами, металлические жалюзийные решетки.
Функция: обеспечение вентиляции внутреннего пространства контейнера в автоматическом режиме в зависимости от температуры воздуха. |
| Система
газовыхлопа | Комплектация: теплоизолированный газовыхлопной трубопровод дизеля с глушителем и сильфонным компенсатором, смонтированные вне контейнера.
Функция: выпуск отработавших газов. | |
| Система
освещения | Комплектация: система рабочего и ремонтного освещения 24В.
Функция: освещение внутреннего пространства контейнера. | Комплектация: система рабочего, аварийного и ремонтного освещения 220 и 24В.
Функция: освещение внутреннего пространства контейнера. |
| Система
внутреннего обогрева | Комплектация: дизельная печь
Функция: поддержание постоянной температуры в контейнере (датчики температуры), обогрев внутреннего пространства. | Комплектация: электроконвекторная система обогрева
Функция: поддержание постоянной температуры в контейнере (датчики температуры), обогрев внутреннего пространства. |
| Система
пожарной сигнализации | Комплектация: извещатели пожарные (ручной и автоматич.), тепловые датчики
Функция: выдача команды на останов оборудования и звукового сигнала (сирена). | Комплектация: автоматические пожарные извещатели.
Функция: выдача команды на останов оборудования и звукового сигнала, закрытие воздушных клапанов, пуск пожаротушения |
| Система
охранной сигнализации | Комплектация: охранный шлейф с двумя магнитными контактными извещателями, пассивный инфракрасный датчик.
Функция: выдача звукового сигнала "Тревога" или информационного сообщения о несанкционированном проникновении на дистанционный пульт. | |
| Система
оповещения людей о пожаре | Комплектация: сирена снаружи контейнера, табло “ВЫХОД”.
Функция: извещение людей о возгорании внутри контейнера. | Комплектация: информационное табло "Не входи! Порошок!" и сирена над входом в контейнер, табло “ВЫХОД”.
Функция: извещение людей о предстоящем пуске модулей пожаротушения. |
| Система
пожаротушения | Комплектация: ручные углекислотные огнетушители.
| Комплектация: модули порошкового пожаротушения с автоматическим пуском от ППКОП и устройством ручного пуска снаружи контейнера (взрыватель); ручные углекислотные огнетушители. |
Дополнительное оборудование:
| Опции внутренних систем | неавтоматизированная контейнерная станция | автоматизированная контейнерная станция |
| Конструктивные особенности | Дополнительная дверь или перегородка для разделения контейнера на несколько отсеков
| |
| Система вентиляции | Защитные козырьки на вентиляционные решетки;
Система принудительной вентиляции; Система кондиционирования | |
| Автоматические впускные и выпускные клапаны с электроприводом | Клапаны воздушные утепленные «северного исполнения»; Комплект шумоподавляющих решеток и коробов лабиринтного исполнения | |
| Система выхлопа | Установка глушителя внутри контейнера;
Нейтрализатор отработавших газов | |
| Система освещения | Система рабочего освещения 220 В | |
| Система охранной сигнализации | Возможность передачи информации по беспроводному каналу (радио или GSM) | |
| Система внутреннего обогрева | Отопительно-вентиляционная установка типа ОВ | Дополнительные ТЭНы (трубчатые нагреватели)
|
| Система пожаротушения | Автоматическая (порошковая или аэрозольная)
| Аэрозольная, газопорошковая или газовая |
| Система топливопитания | Система автоматической дозаправки топлива с дополнительным топливным баком 800-2000 л или из внешнего резервуара;
Система принудительного слива топлива из дополнительного бака (функционирует только при работающем оборудовании) | Система автоматической дозаправки топлива с дополнительным топливным баком 800-2000 л или из внешнего резервуара;
Система принудительного слива топлива из дополнительного бака (функционирует как при работе оборудования, так и в состоянии резерва) |
| Передвижное исполнение | Автомобильное или тракторное шасси;
Сани (сани-лыжи, сани-волокуши) | |
| Другие опции | Вводно-распределительные устройства;
Внешний слив и подача технологических жидкостей; Герметизированный кабельный ввод; Дополнительная покраска и нанесение логотипа заказчика; Система дистанционного мониторинга и управления; Система учета расхода топлива; Система учета расхода электроэнергии | |
- надежность и удобство в эксплуатации;
- полную влагонепроницаемость, устойчивость к атмосферным осадкам, моющим, обеззараживающим и дегазирующим веществам;
- сохранность груза при транспортировке, хранении и перегрузке контейнера;
- удобство выполнения ремонта, крепления оборудования, технического и коммерческого осмотров;
- возможность транспортировки водным, автомобильным и авиационным (вертолет) транспортом;
- возможность перегрузки и транспортировки комплектного изделия за верхние крепления;
- защиту от коррозии (защитное покрытие) элементов конструкции контейнера, подверженных ее воздействию;
- герметичность пола контейнера при 100% разливе топливной системы;
- срок службы контейнера не менее 15 лет.
Контейнеры могут быть выполнены в передвижном исполнении на шасси или санях. Возможно изготовление специальных контейнеров для монтажа нескольких насосных установок.
Антивандальный контейнер типа "Север-М"
 | Назначение:
Антивандальный контейнер «Север-М» предназначен для установки и эксплуатации оборудования вне помещения при температуре воздуха от -50°С до +50°С. Он обеспечивает тепло- и шумоизоляцию, защиту насосных установок от механических повреждений и несанкционированного доступа. |
Назначение:
Антивандальный контейнер «Север-М» предназначен для установки и эксплуатации оборудования вне помещения при температуре воздуха от -50°С до +50°С. Он обеспечивает тепло- и шумоизоляцию, защиту насосных установок от механических повреждений и несанкционированного доступа.
Конструктивные особенности:
Контейнеры «Север-М» изготавливаются на базе морских цельнометаллических контейнеров стандарта ISO'20 (20-футовый контейнер) и ISO'40 (40-футовый контейнер). Стены, пол и крыша контейнера утепляются негорючей базальтовой ватой. Контейнеры «Север-М» комплектуются всеми внутренними системами обогрева, вентиляции, газовыхлопа, пожароохранной сигнализации и пожаротушения для обеспечения нормальных условий работы оборудования.
| Внутренние системы
| Назначение и комплектация контейнерной станции
| |
| неавтоматизированная | автоматизированная | |
| Щит собственных
нужд | Функция: управление пожарно-охранной сигнализацией
| Комплектация: ПИД-регуляторы для управления подогревателем ОЖ, ТЭНами внутреннего обогрева, подогревом жалюзей и открытием воздушных клапанов
Функция: управление всеми вспомогательными системами контейнера. |
| Шкаф аккумуляторных батарей
| Комплектация: АКБ автомобильного типа
Функция: питание стартера двигателя и системы рабочего и ремонтного освещения | Комплектация: АКБ автомобильного типа
Функция: питание стартера двигателя, электроприводов клапанов, системы рабочего и ремонтного освещения, розеток 24В |
| Система
вентиляции | Комплектация: проемы для притока и оттока воздуха, окна с фиксацией в открытом положении и возможностью демонтажа.
Функция: обеспечение вентиляции внутреннего пространства контейнера в ручном режиме. | Комплектация: клапаны воздушные утепленные с электроприводами "Belimo" с плавным регулированием и ТЭНами, металлические жалюзийные решетки.
Функция: обеспечение вентиляции внутреннего пространства контейнера в автоматическом режиме в зависимости от температуры воздуха. |
| Система
газовыхлопа | Комплектация: теплоизолированный газовыхлопной трубопровод дизеля с глушителем и сильфонным компенсатором, смонтированные вне контейнера.
Функция: выпуск отработавших газов. | |
| Система
освещения | Комплектация: система рабочего и ремонтного освещения 24В.
Функция: освещение внутреннего пространства контейнера. | Комплектация: система рабочего, аварийного и ремонтного освещения 220 и 24В.
Функция: освещение внутреннего пространства контейнера. |
| Система
внутреннего обогрева | Комплектация: дизельная печь
Функция: поддержание постоянной температуры в контейнере (датчики температуры), обогрев внутреннего пространства. | Комплектация: электроконвекторная система обогрева
Функция: поддержание постоянной температуры в контейнере (датчики температуры), обогрев внутреннего пространства. |
| Система
пожарной сигнализации | Комплектация: извещатели пожарные (ручной и автоматич.), тепловые датчики
Функция: выдача команды на останов оборудования и звукового сигнала (сирена). | Комплектация: автоматические пожарные извещатели.
Функция: выдача команды на останов оборудования и звукового сигнала, закрытие воздушных клапанов, пуск пожаротушения |
| Система
охранной сигнализации | Комплектация: охранный шлейф с двумя магнитными контактными извещателями, пассивный инфракрасный датчик.
Функция: выдача звукового сигнала "Тревога" или информационного сообщения о несанкционированном проникновении на дистанционный пульт. | |
| Система
оповещения людей о пожаре | Комплектация: сирена снаружи контейнера, табло “ВЫХОД”.
Функция: извещение людей о возгорании внутри контейнера. | Комплектация: информационное табло "Не входи! Порошок!" и сирена над входом в контейнер, табло “ВЫХОД”.
Функция: извещение людей о предстоящем пуске модулей пожаротушения. |
| Система
пожаротушения | Комплектация: ручные углекислотные огнетушители.
| Комплектация: модули порошкового пожаротушения с автоматическим пуском от ППКОП и устройством ручного пуска снаружи контейнера (взрыватель); ручные углекислотные огнетушители. |
Дополнительное оборудование:
| Опции внутренних систем | неавтоматизированная контейнерная станция | автоматизированная контейнерная станция |
| Конструктивные особенности | Дополнительная дверь или перегородка для разделения контейнера на несколько отсеков
| |
| Система вентиляции | Защитные козырьки на вентиляционные решетки;
Система принудительной вентиляции; Система кондиционирования | |
| Автоматические впускные и выпускные клапаны с электроприводом | Клапаны воздушные утепленные «северного исполнения»; Комплект шумоподавляющих решеток и коробов лабиринтного исполнения | |
| Система выхлопа | Установка глушителя внутри контейнера;
Нейтрализатор отработавших газов | |
| Система освещения | Система рабочего освещения 220 В | |
| Система охранной сигнализации | Возможность передачи информации по беспроводному каналу (радио или GSM) | |
| Система внутреннего обогрева | Отопительно-вентиляционная установка типа ОВ | Дополнительные ТЭНы (трубчатые нагреватели)
|
| Система пожаротушения | Автоматическая (порошковая или аэрозольная)
| Аэрозольная, газопорошковая или газовая |
| Система топливопитания | Система автоматической дозаправки топлива с дополнительным топливным баком 800-2000 л или из внешнего резервуара;
Система принудительного слива топлива из дополнительного бака (функционирует только при работающем оборудовании) | Система автоматической дозаправки топлива с дополнительным топливным баком 800-2000 л или из внешнего резервуара;
Система принудительного слива топлива из дополнительного бака (функционирует как при работе оборудования, так и в состоянии резерва) |
| Передвижное исполнение | Автомобильное или тракторное шасси;
Сани (сани-лыжи, сани-волокуши) | |
| Другие опции | Вводно-распределительные устройства;
Внешний слив и подача технологических жидкостей; Герметизированный кабельный ввод; Дополнительная покраска и нанесение логотипа заказчика; Система дистанционного мониторинга и управления; Система учета расхода топлива; Система учета расхода электроэнергии | |
| Тип контейнера
| Габаритные размеры, внешние, мм | Габаритные размеры, внутренние, мм | Объём, м3 | Максимальный вес брутто, кг | Собственный вес*, кг | Масса груза, кг |
| ISO’20 | 6058 х 2438 х 2591 | 5758 х 2352 х 2385 | 33,1 | 30400 | 3700 | 26700 |
| ISO’40 | 12192 х 2438 х 2591 | 12032 х 2352 х 2385 | 67,5 | 30400 | 6800 | 23600 |
- надежность и удобство в эксплуатации;
- полную влагонепроницаемость, устойчивость к атмосферным осадкам, моющим, обеззараживающим и дегазирующим веществам;
- сохранность груза при транспортировке, хранении и перегрузке контейнера;
- удобство выполнения ремонта, крепления оборудования, технического и коммерческого осмотров;
- возможность транспортировки водным, автомобильным и авиационным (вертолет) транспортом;
- возможность перегрузки и транспортировки комплектного изделия за верхние крепления;
- защиту от коррозии (защитное покрытие) элементов конструкции контейнера, подверженных ее воздействию;
- герметичность пола контейнера при 100% разливе топливной системы;
- срок службы контейнера не менее 15 лет.
Контейнеры могут быть выполнены в передвижном исполнении на шасси или санях. Возможно изготовление специальных контейнеров для монтажа нескольких насосных установок.
Передвижное исполнение (шасси, сани)
 | Назначение:
Для удобства перемещения насосных установок наша компания разработала специальное передвижное исполнение. Передвижные установки предназначены для тех категорий потребителей, которым приходится часто менять место эксплуатации оборудования, например, предприятий нефтегазовой отрасли, коммунальных служб, агропромышленного комплекса. |
Потребности современного бизнеса зачастую заставляют часто перемещать оборудование. Передвижная дизельная электростанция - незаменимое оборудование для многих компаний. Особенно актуальны мобильные установки для аварийно-спасательных и ремонтных служб, предприятий строительной и нефтегазовой отрасли. Идя навстречу своим заказчикам, компания «ПСМ» предлагает передвижные электростанции и насосные установки, призванные максимально упростить процесс транспортировки.
В зависимости от условий эксплуатации передвижные электростанции и насосные установки могут изготавливаться на шасси (для перемещения по дорогам) или санях (для перемещения волоком по пересеченной местности). В соответствии с пожеланиями заказчика оборудование устанавливается на автомобильное (скорость передвижения до 90 км/ч) или тракторное (скорость передвижения до 35 км/ч) шасси.
Передвижные электростанции и насосные установки на автомобильном шасси регистрируются в ГАИ с выдачей ПТС (паспорта транспортного средства), а на тракторном шасси - в Гостехнадзоре с выдачей ПСМ (паспорта самоходной машины). Передвижные генераторы транспортируются как прицеп к колесному трактору или автомобильному тягачу.
Конструктивные особенности:
«ПСМ» предлагает несколько видов передвижного исполнения (на одноосном, двухосном шасси или санях-лыжах или санях-волокушах), выбор зависит от типа специального исполнения установки (капотированная, контейнерная, энергомодуль) и особенностей эксплуатации.
- Передвижные установки на шасси для перемещения по дорогам всех категорий оборудуются пневматической тормозной системой и светотехникой.
Особенности конструкции прицепа (автомобильное или тракторное шасси, количество осей) определяется габаритными размерами оборудования и типом тягача, за которым оно будет транспортироваться.
- Передвижные установки шасси с ПТС (паспортом транспортного средства) агрегатируются с грузовыми автомобилями и тягачами и применяются для транспортировки со скоростью не более 90 км/ч.
- Передвижные установки на шасси с ПСМ (паспортом самоходной машины) агрегатируются с колесными тракторами любых производителей и применяются для транспортировки по дорогам со скоростью не более 35 км/ч.
- Передвижные установки на санях (сани-лыжи и сани-волокуши) предназначены для транспортировки волоком за любыми видами тягачей.
Конструкция саней специально разработана инженерами компании «ПСМ»: цельнометаллические широкие полозья способны выдерживать большие нагрузки при транспортировке оборудования весом в несколько тонн по пересеченной местности.

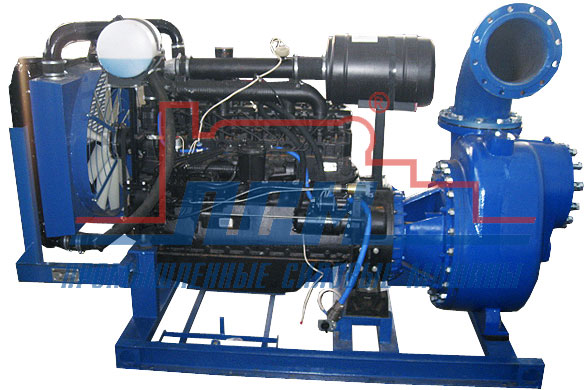

ДНУ(Г)-725/25 в открытом исполнении

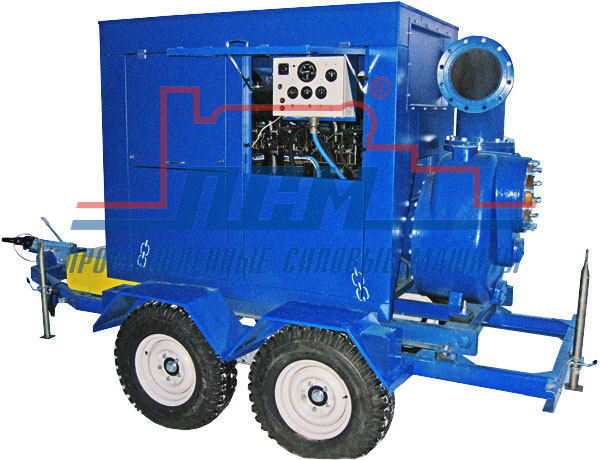

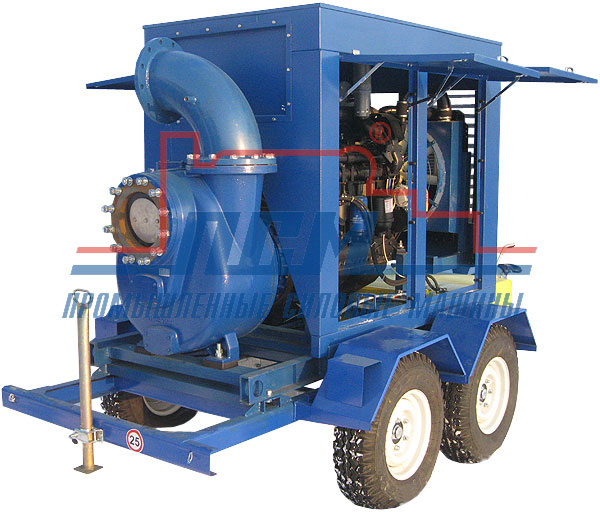

ДНУ(Г)-725/25 в капоте на шасси
