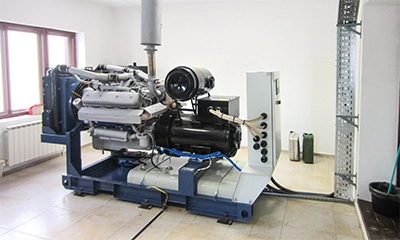

Дизельная электростанция АД-200 Т400 1РГН ЯМЗ (200 кВт)
- Двигатель
- ЯМЗ 7514.10
- Напряжение
- 400 В
- Основная мощность
- 200 кВт / 250 кВА
- Резервная мощность
- 220 кВт / 275 кВА
-
Двигатель
-
Генератор
-
Система управления
-
Топливная система
-
Соответствие стандартам
-
Гарантия
-
Примечание
Двигатель ЯМЗ-7514.10 производства ОАО Автодизель (Россия, г. Ярославль) - 8-ми цилиндровый дизельный двигатель с V-образным расположением цилиндров, 4-х тактный с воспламенением от сжатия, непосредственным впрыском топлива, турбонаддувом, промежуточный охладителем наддувочного воздуха и встроенным жидкостно-масляным радиатором.
По выбросам вредных веществ этот двигатель соответствует экологическим нормативам Евро-2 и предназначен для работы в составе дизель-генераторных установок.
- плотность дизельного топлива – 840 кг/м3
(зимнее дизельное топливо) - температура воздуха 20 °С
- атмосферное давление 101,3 кПа
- относительная влажность воздуха 50%
- высота над уровнем моря 1000 м
Бесщёточный, 4-х полюсной генератор переменного тока с автоматическим регулятором напряжения AVR.
- плотность дизельного топлива – 840 кг/м3
(зимнее дизельное топливо) - температура воздуха 20 °С
- атмосферное давление 101,3 кПа
- относительная влажность воздуха 50%
- высота над уровнем моря 1000 м
Реализована на базе русифицированного контроллера Deif AGC-150 standalone
Функции:
- Запуск и останов электроагрегата
- Управление электроагрегатом по программе, установленной в контроллере
- Управление коммутационным аппаратом силовой цепи (генераторным выключателем)
- Аварийно-предупредительная сигнализация и аварийная защита (оповещение об аварии и отключение агрегата)
- Сбор и вывод параметров работы дизельного двигателя и вырабатываемой энергии
- Автозапуск станции и переключение нагрузки на резервный ввод при пропадании напряжения на основном вводе питания (опция)
- плотность дизельного топлива – 840 кг/м3
(зимнее дизельное топливо) - температура воздуха 20 °С
- атмосферное давление 101,3 кПа
- относительная влажность воздуха 50%
- высота над уровнем моря 1000 м
- плотность дизельного топлива – 840 кг/м3
(зимнее дизельное топливо) - температура воздуха 20 °С
- атмосферное давление 101,3 кПа
- относительная влажность воздуха 50%
- высота над уровнем моря 1000 м
Дизельные генераторы производства ПСМ АД-200 мощностью 200 кВт вырабатывают 3-фазный электрический ток (частота 50 Гц, напряжение 400 В).
Электростанции (дизельные генераторы) серии АД-200 используют в качестве источников электроэнергии на небольших объектах - в медицинских и учебных заведениях, АЗС, магазинах, коттеджных поселках, стройплощадках и т.д. Дизель генератор АД 200 может работать как в основном так и резервном режиме.
Электростанцию АД-200 можно установить в капот, шумозащитный кожух, контейнер, а так же разместить на шасси для удобного перемещения.
-
Погодозащитный капот
-
Шумозащитный кожух
-
Контейнер «Север»
-
Контейнер «Север-М»
-
Контейнер цельнометаллический
-
Передвижное исполнение
- Подходит для ДЭС малой и средней мощности (до 600 кВт)
- Защищает оборудование от дождя, снега, грязи и ветра
- Предотвращает механические повреждения ДГУ
Особенности конструкции:
- Жесткий металлический каркас на усиленной сварной раме
- Неподвижные жалюзи для вентиляции и защиты радиатора
Условия эксплуатации:
- При температуре от +40 °С до -10 °С
- При температуре до -40 °С с установленным подогревателем
Электростанция в капоте — решение полной заводской готовности. Для установки подойдет любая ровная площадка. Вы сможете быстро запустить ДГУ в работу без сложного монтажа и не беспокоиться о несанкционированном доступе к оборудованию.
Все контейнеры, капоты и кожухи мы производим на собственном заводе металлоконструкций ПСМ Мастер. Наши инженеры готовы предложить оптимальное решение для пакетирования вашей электростанции, доработать конструкцию по индивидуальным требованиям и разработать схему окраски в соответствии с вашим корпоративным стилем.
- Подходит для ДЭС малой и средней мощности (до 600 кВт)
- Снижает шум и вибрации ДГУ и позволяет эксплуатировать станцию в жилой зоне
- Защищает оборудование от механических повреждений, осадков, ветра и загрязнений
Особенности конструкции:
- Толстые металлические стены и каркас повышенной прочности
- Внутренняя обшивка из огнестойкого изоляционного материала
- Установка глушителя внутри кожуха
- Смотровое окно и специальные люки для контроля параметров и дозаправки ДГУ в закрытом кожухе
Условия эксплуатации:
- При температуре от +40 °С до -10 °С
- При температуре до -40 °С с установленным подогревателем
Электростанция в кожухе — решение полной заводской готовности. Для установки подойдет любая ровная площадка. Вы сможете быстро запустить ДГУ в работу без сложного монтажа и не беспокоиться о несанкционированном доступе к оборудованию.
Все контейнеры, капоты и кожухи мы производим на собственном заводе металлоконструкций ПСМ Мастер. Наши инженеры готовы предложить оптимальное решение для пакетирования вашей электростанции, доработать конструкцию по индивидуальным требованиям и разработать схему окраски в соответствии с вашим корпоративным стилем.
- Рекомендуется для ДЭС мощностью до 1 МВт
- Обеспечивает герметичность и максимальное сохранение тепла
- Снижает уровень шума и вибрации работающей ДГУ
- Создает комфортные условия для обслуживающего персонала
Особенности конструкции:
- Стены из сендвич-панелей толщиной 50-100 мм смонтированы на усиленном каркасе
- Герметичный пол толщиной 150 мм защищает от промерзания
- Утепленный потолок толщиной 100 мм выдерживает снеговую нагрузку до 300 кг/м2
Условия эксплуатации:
- При температуре от +40 °С до -40 °С
- При температуре до -60 °С опционально
ДЭС в контейнере «Север» оснащена системами пожаротушения, охранной сигнализации, освещения, отопления, вентиляции и газовыхлопа. Модульное исполнение обеспечивает быстрый монтаж и ввод в эксплуатацию на объекте.
Сертификат соответствия требованиям к огнестойкости
Все контейнеры, капоты и кожухи мы производим на собственном заводе металлоконструкций ПСМ Мастер. Наши инженеры готовы предложить оптимальное решение для пакетирования вашей электростанции, доработать конструкцию по индивидуальным требованиям и разработать схему окраски в соответствии с вашим корпоративным стилем.
- Подходит для ДЭС высокой мощности
- Выдерживает работу в экстремальном климате
- Устойчив к коррозии и максимально герметичен
- Обеспечивает самый высокий уровень защиты оборудования (IV класс устойчивости ко взлому)
Особенности конструкции:
- Изготавливаются на базе морских контейнеров 20 или 40 футов
- Теплоизоляционные маты толщиной до 200 мм сохраняют тепло и снижают уровень шума
- Конструкция каркаса, пола и потолка обеспечивают повышенную жесткость и прочность
- Предусмотрены дополнительные торцевые ворота для демонтажа оборудования
Условия эксплуатации:
- При температуре от +45 °С до -40 °С
- При температуре до -60 °С опционально
ДЭС в контейнере «Север-М» оснащена системами пожаротушения, охранной сигнализации, освещения, отопления, вентиляции и газовыхлопа. Модульное исполнение обеспечивает быстрый монтаж и ввод в эксплуатацию на объекте.
Сертификат соответствия требованиям к огнестойкости
Все контейнеры, капоты и кожухи мы производим на собственном заводе металлоконструкций ПСМ Мастер. Наши инженеры готовы предложить оптимальное решение для пакетирования вашей электростанции, доработать конструкцию по индивидуальным требованиям и разработать схему окраски в соответствии с вашим корпоративным стилем.
- Подходит для ДЭС любой мощности
- Позволяет разместить объемное оборудование без нарушения транспортных габаритов
- Защищает ДГУ от холода, атмосферных осадков и повреждений
- Создает комфортные условия для обслуживающего персонала
Особенности конструкции:
- Цельносварной каркас обшит металлическим листом 1,5-2 мм для повышенной механической прочности
- Сварка сплошным швом создает дополнительную жесткость и герметичность
- Внутренняя обшивка сендвич-панелями сохраняет тепло
- Конструкция контейнера дает возможность выполнить несколько обособленных отсеков с отдельными входами
- Крепление строп для транспортировки предусмотрено снизу, а не сверху, как у других контейнеров
Условия эксплуатации:
- При температуре от +45 °С до -40 °С
- При температуре от +50 °С до -60 °С опционально
ДЭС в цельнометаллическом контейнере оснащена системами пожаротушения, охранной сигнализации, освещения, отопления, вентиляции и газовыхлопа. Модульное исполнение обеспечивает быстрый монтаж и ввод в эксплуатацию на объекте.
Все контейнеры, капоты и кожухи мы производим на собственном заводе металлоконструкций ПСМ Мастер. Наши инженеры готовы предложить оптимальное решение для пакетирования вашей электростанции, доработать конструкцию по индивидуальным требованиям и разработать схему окраски в соответствии с вашим корпоративным стилем.

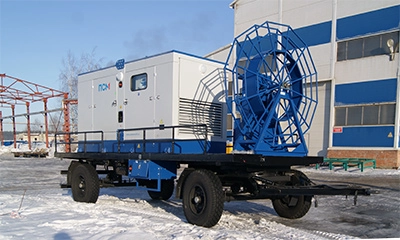

Дизельные электростанции мощностью до 1 МВт можно сделать мобильными, установив модуль станции на прицеп или грузовой автомобиль.
Варианты передвижного исполнения:
- Автомобильный прицеп (шасси) с ПТС
- Тракторный прицеп с ПСМ
- Грузовой автомобиль с ОТТС
- Сани, полозья (не требуют регистрации)
Передвижное исполнение позволяет оперативно перемещать оборудование на место эксплуатации, не требует подготовки площадки и монтажа перед началом работы.
-
Опции двигателя
-
Опции топливной системы
-
Аккумуляторы
-
Опции генератора и электрической системы установки
-
Опции системы управления
-
Опции исполнения
-
Запчасти и сервис
- Предпусковой жидкостный подогреватель
- Электрический подогреватель охлаждающей жидкости
- Электронный регулятор частоты вращения
- Масляная система, обеспечивающая 150 часов непрерывной работы
- Низкошумный глушитель 35 дБ (45 дБ)
- Заслонка аварийного останова
- Приборы учета топлива
- Ручной/электрический насос откачки/закачки жидкостей
- Топливный фильтр-влагоотделитель
- Дополнительный топливный бак
- Встроенный топливный бак увеличенной емкости
- Система автоматической дозаправки топливом из дополнительного бака в основной
- Система автоматической дозаправки топливом из внешнего источника
- Зарядное устройство АКБ (входит в базовую комплектацию для станций 2-ой степени автоматизации)
- PMG (система подвозбуждения на постоянных магнитах)
- Изолированная нейтраль
- Системы дистанционного мониторинга и управления
- Система учета электрической энергии
- Система управления параллельной работой дизель-генераторов
- Реле контроля изоляции (обязательная опция при изолированной нейтрали)
- Контроллер для работы при температуре до -40°C
- Дублирующие аналоговые приборы
-
Распределительное устройство
Применяется для приема и распределения электрической энергии.
Комплектация устройства согласовывается с Заказчиком. Для разработки необходима однолинейная схема.
-
Шкаф АВР (автоматический ввод резерва)
Функции:
- Измерение и индикация параметров основной сети, питающей потребителя (мониторинг параметров сетевой шины)
- Подача команды на пуск и останов ДЭС
- Проведение тестирования резервного ввода с нагрузкой и без
- Переключение нагрузки на резервный ввод при пропадании напряжения на основном вводе питания
- Переключение нагрузки на основной ввод при восстановлении сети
- Сигнализация об авариях, расшифровка произошедших аварий
Размер шкафа АВР рассчитывается индивидуально, исходя из проектных требований. Базовые габариты шкафов производства ПСМ
Возможно изготовление АВР, интегрированного в систему управления ДГУ (встроенный АВР)
- Разъемы для внешнего подключения кабелей (для кожухов и контейнеров)
- Катушка с кабелем (для передвижных электростанций)
- Комплект ЗИП на период от 500 до 5000 ч
-
Энергомодули
-
Контейнерные ИБП
-
Распредустройства
-
Контейнеры для хранения топлива
-
Нагрузочный модуль
Современное префаб-решение, которое объединяет системы резервирования, приёма, преобразования и распределения электроэнергии в одном контейнере.
Модуль устанавливают в комплексе с дизельной или газопоршневой электростанцией для бесперебойного питания инфраструктуры промышленных объектов.
В основном режиме энергомодуль работает как система преобразования и распределения электроэнергии от сети.
В аварийном режиме — принимает, преобразует и распределяет энергию от резервной электростанции.
Энергомодули широко применяются для резервирования центров обработки данных, а также узлов связи, диспетчерских пунктов, больниц, промышленных предприятий и объектов нефтегазовой отрасли.
Источники бесперебойного питания (ИБП) резервируют питание потребителей I и II категорий надёжности электроснабжения: опасные производства, медучреждения, объекты транспорта, связи и IT, где блэкаут может привести к серьёзной аварии, материальному ущербу или угрозе жизни людей. Оборудование обеспечивает критическую нагрузку потребителей при сбоях или пропаже напряжения на основной электросети.
Контейнерные ИБП применяются, когда требуется зарезервировать потребителей большой мощности: например, оборудование добывающего предприятия или коммерческого дата-центра.
Комплектация:
- Модульные промышленные ИБП мощностью от 20 кВА
- Стойка с аккумуляторными батареями (АКБ)
- Распределительное оборудование
- Системы автоматизации
- Блок-контейнер
Благодаря модульной конструкции систему бесперебойного питания легко масштабировать и увеличивать её мощность. Контейнерное исполнение позволяет компактно разместить оборудование в любых климатических условиях.
Приём и распределение электроэнергии между различными потребителями осуществляют вводно-распределительные устройства. Это электрощитовое оборудование, которое может быть установлено в обособленном отсеке контейнера электростанции или в отдельном закрытом блок-модуле (ЗРУ). В зависимости от напряжения тока, вырабатываемого ДЭС, проектируется распредустройство низкого напряжения (РУНН-0,4 кВ) или высокого напряжения (РУВН-6(10) кВ).
Распределительные устройства состоят из компактно расположенных электротехнических шкафов, разделенных на ячейки, каждая из которых выполняет свою функцию. Ячейки ввода принимают электроэнергию от ДГУ, линейные — отвечают за ее распределение по потребителям, секционные — разделяют энергосистему на независимые секции, повышающие надёжность электроснабжения в случае пропажи напряжения на одной из линий. РУВН также оснащаются ячейками, передающими электроэнергию на трансформатор, понижающий напряжение тока.
Распределительные устройства комплектуются приборами для учета электроэнергии, защиты энергосистемы от перегрузок и системой автоматики для аварийного переключения питания с центральной сети на резервную ДЭС и обратно.
Объёмный запас дизельного топлива (ДТ) обеспечивает максимально продолжительное электроснабжение потребителей от ДГУ. Для безопасного хранения ДТ применяются специальные резервуары (контейнеры). Завод ПСМ в рамках комплексных проектов реализует поставки, монтаж и подключение контейнеров для хранения топлива (КХТ) различного объёма, а также системы автоматической дозаправки. Это решение востребовано при частых отключениях центральной электросети или использовании электростанций как основного (единственного) источника питания.
Преимущества системы топливного питания с КХТ:
- Безопасность: предотвращение утечек, контроль состояния ДТ, соблюдение условий хранения в любом климате
- Автономность: бесперебойная и оперативная дозаправка ДЭС
- Оптимизация пространства: компактное размещение КХТ рядом с ДЭС и удобство подключения трубопроводов
- Снижение затрат: эффективное планирование поставок топлива, экономия при закупке больших объёмов ДТ
Нагрузочный модуль подключается к электростанции силовым кабелем и имитирует реальное потребление электроэнергии.
Назначение:
- Проведение комплексных испытаний электрогенерирующих установок под нагрузкой
- Подключение/снятие нагрузки и отладка оборудования в режиме тестирования
- Дозагрузка электростанции в штатном режиме для защиты генераторной установки от быстрого износа
-
Гарантия производителя
-
Постгарантийное обслуживание
-
Программно-аппаратный комплекс ПСМ Check PRO
Каждая электростанция ПСМ проходит обязательное комплексное тестирование на собственном испытательном стенде завода в присутствии заказчика. Мы проверяем работу всех систем станции под нагрузкой от 1% до 100%, в том числе в режиме параллельной работы. ПСМ — единственный в России завод, который проводит испытания такого уровня. Поэтому мы можем гарантировать своим клиентам максимальный уровень надежности и безотказности работы оборудования.
Мы предоставляем заводскую гарантию на каждую ДЭС производства ПСМ. Стандартный срок гарантии на дизель-генераторную установку составляет 12 месяцев с даты ввода в эксплуатацию или 2000 моточасов (в зависимости от того, какое условие наступает раньше).
В отдельных случаях мы готовы предоставить расширенную гарантию, условия которой определяются с заказчиком индивидуально.
В рамках заводской гарантии сервисные инженеры ПСМ проводят диагностику, ТО и ремонт электростанций на объектах эксплуатации ДГУ в России и ближнем зарубежье. Гарантийный срок и подробные условия обслуживания указываются в руководстве по эксплуатации, гарантийном талоне или паспорте дизельной электростанции.
Отгрузить и забыть — не наш метод. По истечении гарантийного срока мы продолжим поддерживать работу вашего оборудования. Предлагаем гибкие условия сотрудничества.
Вы можете обратиться в сервисную службу ПСМ для разового ТО или заключить с нами сервисный контракт для диагностики и ТО на регулярной основе. В рамках сервисных контрактов мы также оказываем услуги по эксплуатации (с постоянным присутствием инженера на объекте), модернизации оборудования и капитальному ремонту.
Наши специалисты готовы предоставить консультацию по обслуживанию электростанции и помочь с подбором запчастей.
Самообучающаяся платформа Check PRO прогнозирует неисправности в работе дизельных двигателей. Это собственная разработка ПСМ, построенная на архитектуре нейросетей.
Модуль Smart Plug, оснащенный специальными датчиками, встраивается в кратер двигателя и собирает данные о параметрах работы. ПАК Check PRO на базе промышленного контроллера собирает и анализирует данные. На их основании интеллектуальная платформа прогнозирует различные сценарии работы двигателя и уведомляет о критических поломках заблаговременно.
Используя комплекс Check PRO, вы экономите на ремонте, контролируете расход топлива и масла, эффективно планируете техническое обслуживание ДГУ.
- Двигатель
-
Baudouin
- Двигатель
-
Hyundai (Doosan)
- Двигатель
-
ЯМЗ
- Двигатель
-
Volvo Penta
- Двигатель
-
Perkins
- Двигатель
-
FPT/Iveco Motors
- Двигатель
-
Scania
Дизельная электростанция АД-200 ЯМЗ
ДЭС АД 200 серии «АД» применяются для энергоснабжения удаленных поселков, оборудования для добычи нефти и газа, резерва АЗС и объектов социальной важности – интернатов, школ, больниц.
Дизельгенераторы ПСМ мощностью 200 кВт работают в самых разных географических точках: на Крайнем Севере, Дальнем Востоке, в Центральной России. Так, девять ДГУ АД-150 в контейнерах «Север» заряжают энергией месторождение «Лукойла» в Ненецком автономном округе. Передвижная станция резервирует жилые дома, больницу и детский сад в Новочебоксарске. Агрегат в капоте подает электричество на рабочие элементы свеклоподавателей Елань-Коленовского сахарного завода.
Элементы ДГУ
За работу дизель генератора АД 200 т400 отвечает двигатель ЯМЗ. Ярославский мотор обладает самым длительным интервалом между обслуживаниями – 500 моточасов. Владельцам не нужно тратиться на расходные материалы. Запчасти для ярославского двигателя стоят недорого и продаются в каждом сервисном магазине.
В числе характеристик ЯМЗ:
- Простота обслуживания
- Способность выдержать холода
- Исправная работа на низкокачественном топливе
В комплектацию ДГУ АД 200 т400 включен синхронный генератор Marelli Motori. Итальянский генератор премиум-класса прекрасно выдерживает перегрузки благодаря технологии двойной пропитки обмоток. Он справляется со сложными задачами: параллельной работой, пуском асинхронных двигателей, приемом сложных нагрузок.
Пакетирование
Каждая дизельная электростанция АД 200 Т400 может быть установлена в погодозащитный капот, шумозащитный кожух или контейнер. Для дизель-генераторов, работающих в суровом климате, предлагаем контейнеры двух типов - «Север» (из утепленных сэндвич-панелей) и «Север-М» (на базе морских контейнеров). Они оснащены всеми необходимыми внутренними системами, чтобы выдерживать неблагоприятные условия эксплуатации.
Оборудование ставится на:
- Шасси
- Лыжи
- Сани
- Автомобильный, тракторный прицепы
Все установки и оборудование для пакетирования изготавливаются на собственной производственной площадке ПСМ, поэтому цена АД 200 Т400 1Р значительно выгоднее, чем у иностранных аналогов.
Сервис
На каждую модель действует заводская гарантия. В гарантийный и послегарантийный период специалисты сервисного партнера ПСМ - компанииVolga Nord выполнят техобслуживание агрегата, проконсультируют владельцев по работе ДЭС, проведут диагностику и модернизацию при необходимости.
Артикул: АДРя200С-Т400-1РГ
Варианты обозначения агрегата: АДРя200С-Т400-1Р, АД 200 квт ЯМЗ, АД200С-Т400-1Р, АД200-Т400, АД 200 т400, АД-200, ЭД-200-Т400, ад 200 т 400, ДЭС 200, ДЭС ад 200, ад-200с
Обозначение зависит от автоматизации, наличия опций и вида исполнения. Например,
