ПСМ ДНУ-450/53

Описание

Дизельные насосные установки ДНУ-450/53 предназначены для перекачивания воды и других жидкостей, имеющих сходные с водой свойства по вязкости и химической активности.

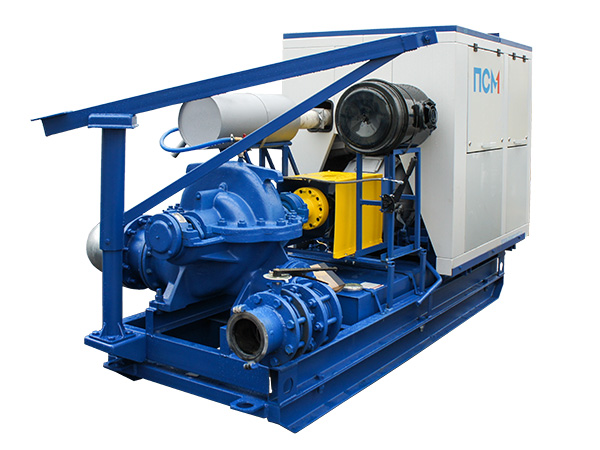

Компактная насосная станция состоит из дизельного двигателя ММЗ Д-260.4 и центробежного насоса типа ВД (Д), смонтированных на общей фундаментальной раме и соединенных между собой карданным валом.

Конкретная комплектация насосной установки ДНУ определяется на основании опросного листа заполненного заказчиком. Возможно открытое исполнение насосной станции, под навесом, в погодозащитном капоте, блок-контейнере, на шасси или лыжах (салазках).


Соответствие стандартам:

Дизель-насосные установки серии ДНУ соответствуют техническому регламенту таможенного союза: ТР ТС 010/2011 «О безопасности машин и оборудования».

Климатическое исполнение насосного агрегата - УХЛ ГОСТ 15150-69 с температурой окружающей среды от минус 10°С до плюс 50°С.

Гарантии изготовителя:

Гарантийный срок – 18 месяцев с момента отгрузки или 12 месяцев с момента ввода в эксплуатацию или 2000 моточасов в зависимости от того, что наступит раньше.

Услуги:

Характеристики
Наименование параметра Значение
Подача, м³/ч
450
Напор, м
53
Эксплуатац. частота вращ., об/мин
1450
Расход топлива, л/ч
24,3
Модель двигателя
ММЗ Д-260.4

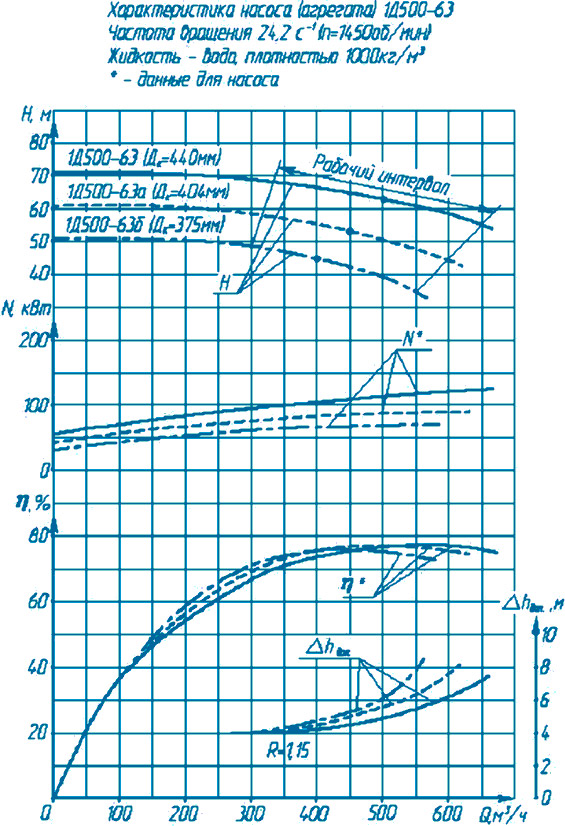

Модель насоса ВД500-63а
Частота вращения насоса, об/мин 1450
Подача, м³/ч
315360450540
Напор, м
58575348
Потребляемая мощность, кВт
72768598
Кавитационный запас, м (NPSH)
4445
Диам. вcасыв. фл.,мм 250
Диам. напорн. фл.,мм 150
Емк. баков, л 200
Примечание.
Значения параметров насоса указаны при работе насосов на воде с температурой 20oС и плотностью 1000 кг/м3.
Отклонение напора при эксплуатации до минус 10%.
Комплектация
Происхождение - Беларусь C 2005 года ПСМ сотрудничает с Минским Моторным Заводом.
Подробнее.

Дизельный двигатель ММЗ Д-260.4 производства Минского Моторного Завода (Белоруссия) - 6-ти цилиндровый дизельный двигатель с рядной компоновкой цилиндров, непосредственным впрыском топлива, турбонаддувом и промежуточным охлаждением наддувочного воздуха.

Насосы типа ВД(Д) предназначены для перекачивания воды температурой не выше 80°С, ряда химически активных жидкостей, а также нефтепродуктов до 45°С с кинематической вязкостью до 25сСт и плотностью до 888 кг/м3 не содержащих твердых включений по массе более 0,05%, размеру более 0,2 мм и микротвердостью более 6,5 ГПа (650кгс/мм2).

  • Механизм отбора мощности (МОМ)
  • Двухдисковое сцепление автомобильного типа
  • Механизм выключения сцепления
  • Система выхлопа с глушителем шума, смонтированным на установке или укомплектованным в ЗИП для монтажа на месте
  • Система впуска с воздушным фильтром
  • Система топливоподачи встроенный топливный бак емкостью 200 л. и фильтрами грубой и тонкой очистки топлива
  • Механизм управления топливоподачей и останова двигателя
  • Система охлаждения, состоящая из водяного радиатора
  • Система охлаждения масла с масляным радиатором
  • Система электрооборудования 24 В с зарядным генератором и аккумуляторными батареями 6СТ-132А с комплектом проводов
  • Стальная базовая рама с антивибрационными опорами
  • Карданный вал с защитным кожухом для соединения привода с насосом
  • Система запуска и останова, управления, контроля, аварийно-предупредительной сигнализации и защиты двигателя
  • Приборы для контроля работы насоса (манометр и мановакуумметр)
  • Система управления:
    - ручное управление
    : насосные станции промышленные, предназначенные для основного водоснабжения, комплектуются ручными пультами управления релейного типа собственного производства.
    - автоматическое управление
    : насосные автоматические станции, предназначенные для резервирования основного насоса, комплектуются автоматическими пультами управления собственного производства серии ЭСУПД на базе контроллера GC-1F (DEIF) или ID DCU Industrial (ComAP);


* по согласованию с заказчиком возможна комплектация другими насосами как отечественного, так и импортного производства либо исполнение без насоса
Дополнительное оборудование


Варианты исполнения

Открытое исполнение

Оборудование в открытом исполнении предназначено для установки и эксплуатации в специально подготовленном помещении, обеспечивающем оптимальную температуру, вентиляцию, защиту оборудования.


Погодозащитный капот

Насосные установки и дизельные приводы в капоте предназначены для эксплуатации на открытых площадках, а также для частого перемещения и работы с большим количеством запусков-остановов.

Капоты обеспечивают защиту от атмосферных осадков и механических повреждений, а также сохраняют оборудование от доступа посторонних лиц.

Оборудование в капоте может быть смонтировано на открытой площадке, шасси автомобиля или прицепа без дополнительной доработки. Возможна работа на ровной площадке без специального монтажа.

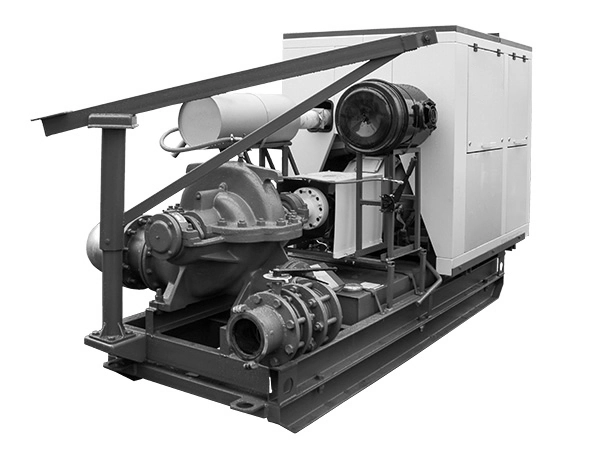

Навес

Навес предназначен для защиты двигателя и системы управления установкой от атмосферных осадков.

Агрегат под навесом доступен для заказа в стационарном или передвижном исполнении.


Утепленный блок-контейнер типа "Север"

Назначение:

Насосные установки, смонтированные в контейнере, предназначены для эксплуатации вне помещения при температуре воздуха от -40°С до +40°С. Контейнер «Север» обеспечивает оптимальные условия работы оборудования и обслуживающего персонала.

Блок-контейнер дизельной электростанции (контейнеры ДГУ) по первой, второй, третьей степеням автоматизации соответствует требованиям ГОСТ 12.2.003-91, ГОСТ 12.2.007.0-75.

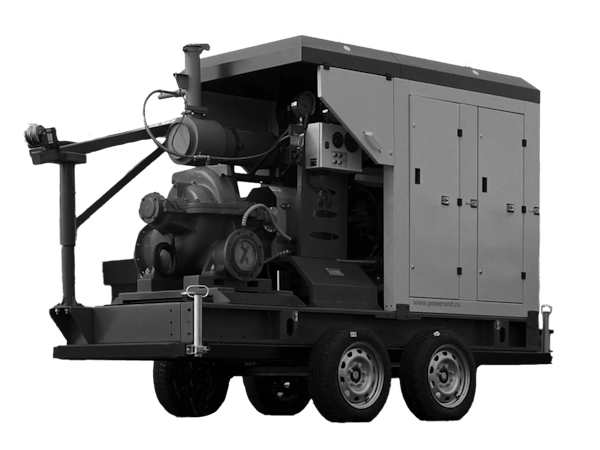

Передвижное исполнение (шасси, лыжи-салазки)

Передвижное исполнение позволяет оперативно перемещать оборудование на место эксплуатации, не требует подготовки площадки и монтажа перед началом работы.

Чаще всего перемещение агрегатов требуется для аварийных и спасательных работ, ремонтных бригад, в строительных компаниях, в нефтегазовой отрасли и сельском хозяйстве.

Возможна установка на шасси

  • Прицепы автомобильные (с ПТС)
  • Прицепы тракторные (с ПСМ)
  • Автомобили различных производителей
  • Сани, полозья


Антивандальный контейнер типа "Север-М"

Назначение:

Антивандальный контейнер «Север-М» предназначен для установки и эксплуатации оборудования вне помещения при температуре воздуха от -40°С до +40°С. Он обеспечивает тепло- и шумоизоляцию, защиту насосных установок от механических повреждений и несанкционированного доступа.
