Насосы типа ЦНС – центробежные секционные насосы с количеством секций от 2 до 10 изготавливаются с диапазоном подач от 13 до 850 м3/час и напором от 44 до 1300 м.вод.ст. Поток перекачиваемой жидкости в таких насосах перемещается последовательно несколькими рабочими колесами, смонтированными на одном валу, в одном корпусе.

Корпус многоступенчатого секционного насоса состоит из отдельных секций, число которых равно числу рабочих колес минус один, так как одно колесо расположено в передней крышке. Секционная конструкция корпуса насоса позволяет увеличить или уменьшить напор, не изменяя подачи. Напор будет равен сумме напоров, создаваемых каждым рабочим колесом. Фланец нагнетательного корпуса направлен вертикально вверх перпендикулярно оси вращения, а фланец всасывающего корпуса расположен под углом 90° по отношению к нагнетательному.

Насосы выполняются в вариантах с сальниковой набивкой, либо торцевым уплотнением.

Чугунные насосы типа ЦНС стабильно и долговечно работают с подпором 2-6 м, а при перекачивании воды с температурой выше 150°С подпор необходимо увеличивать.

Насосы ЦНС предназначены для:

  • перекачки химически нейтральной воды (модификация ЦНС);
  • перекачки нейтральной воды с температурой до +105°С (модификация ЦНСг);
  • перекачки масла, применяемого в системах турбогенераторов, и подача масла в системах регулирования при пуске и остановке турбин (модификация ЦНСм);
  • перекачки кислотной воды с водородным показателем рН<6,5 (модификация ЦНСк 60-66.. .330), рН 3,5-8,5 (модификация ЦНСк 300-120...600).
  • перекачки обводненной газонасыщенной и товарной нефти (модификация ЦНСн).
Модель ДНУЧастота вращения насоса, об/минДиам. вcасыв. фл.,ммДиам. напорн. фл.,мм Характеристики
ДНУ-60/100 1475 100 80
Подача, м³/ч 48 55 60 70 80
Напор, м 110 102 99 83 75
Потребляемая мощность, кВт 24.6
ДНУ-60/150 1475 125 125
Подача, м³/ч 40 50 60 70 80
Подача, л/с 11,1 13,9 16,7 19,4 22,2
Напор, м 160 157 150 140 122
Потребляемая мощность, кВт 31 34 38 40 44
КПД насоса, % 56 60 64 64 60
Кавитационный запас, м (NPSH) 2.2 2.6 3 3.6 4.3
Максимальная высота всасывания, м 7.8 7.4 7 6.4 5.7
ДНУ-60/200 1475 125 125
Подача, м³/ч 40 50 60 70 80
Подача, л/с 11,1 13,9 16,7 19,4 22,2
Напор, м 218 210 200 187 164
Потребляемая мощность, кВт 41 46 51 51 58
КПД насоса, % 56 60 64 64 60
Кавитационный запас, м (NPSH) 2.2 2.6 3 3.6 4.3
Максимальная высота всасывания, м 7.8 7.4 7 6.4 5.7
ДНУ-100/200 2950 125 125
Подача, м³/ч 75 90 105 115 125
Подача, л/с 21 25 29 32 34.7
Напор, м 217 212 196 183 164
Потребляемая мощность, кВт 80 83 86.2 88 90
Кавитационный запас, м (NPSH) 4.1 5 6 6.8 8
Максимальная высота всасывания, м 5.9 5 4 3.2 2
ДНУ-60/250 1475 125 125
Подача, м³/ч 40 50 60 70 80
Подача, л/с 11,1 13,9 16,7 19,4 22,2
Напор, м 268 260 250 232 210
Потребляемая мощность, кВт 52 57 63 67 72
КПД насоса, % 56 60 64 64 60
Кавитационный запас, м (NPSH) 2.2 2.6 3 3.6 4.3
Максимальная высота всасывания, м 7.8 7.4 7 6.4 5.7
1475 150 150
Подача, м³/ч 130 150 180 200 220 -
Подача, л/с 36,1 41,7 50 55,6 61,1 -
Напор, м 92 90 85 80 72 -
Потребляемая мощность, кВт 50 53 59 63 70 -
КПД насоса, % 65 68 70 70 68 -
Кавитационный запас, м (NPSH) 2.6 2.9 4 5 6.7
Максимальная высота всасывания, м 7.4 7.1 6 5 3.3
1475 150 150
Подача, м³/ч 130 150 180 200 220 -
Подача, л/с 36,1 41,7 50 55,6 61,1 -
Напор, м 140 135 128 120 105 -
Потребляемая мощность, кВт 76 80 89 95 103 -
КПД насоса, % 65 68 70 70 68 -
Кавитационный запас, м (NPSH) 2.6 2.9 4 5 6.7
Максимальная высота всасывания, м 7.4 7.1 6 5 3.3
ДНУ-180/170, 1475 150 150
Подача, м³/ч 130 155 180 200 220
Подача, л/с 36,1 43 50 55,6 61,1
Напор, м 186 160 170 160 148
Потребляемая мощность, кВт 104 108 115 124 137
КПД насоса, % 65 68 70 70 68
Кавитационный запас, м (NPSH) 2.7 3.4 4 4.6 5.3
Максимальная высота всасывания, м 7.3 6.6 6 5.4 4.7
ДНУ-180/212 1475 150 150
Подача, м³/ч 130 155 180 200 220
Подача, л/с 36,1 43 50 55,6 61,1
Напор, м 232 225 212 200 187
Потребляемая мощность, кВт 130 140 149 158 170
КПД насоса, % 65 68 70 70 68
Кавитационный запас, м (NPSH) 2.7 3.4 4 4.6 5.3
Максимальная высота всасывания, м 7.3 6.6 6 5.4 4.7
ДНУ-180/255, 1475 150 150
Подача, м³/ч 130 155 180 200 220
Подача, л/с 36,1 43 50 55,6 61,1
Напор, м 277 267 254 240 225
Потребляемая мощность, кВт 152 163 178 190 206
КПД насоса, % 65 68 70 70 68
Кавитационный запас, м (NPSH) 2.7 3.4 4 4.6 5.3
Максимальная высота всасывания, м 7.3 6.6 6 5.4 4.7
, 1475 150 150
Подача, м³/ч 130 150 180 200 220 -
Подача, л/с 36,1 41,7 50 55,6 61,1 -
Напор, м 330 320 297 275 245 -
Потребляемая мощность, кВт 180 190 208 221 238 -
КПД насоса, % 65 68 70 70 68 -
Кавитационный запас, м (NPSH) 2.6 2.9 4 5 6.7
Максимальная высота всасывания, м 7.3 7.1 6 5 3.3
, ДНУ-180/340 1475 150 150
Подача, м³/ч 130 155 180 200 220
Подача, л/с 36,1 43 50 55,6 61,1
Напор, м 370 358 340 323 300
Потребляемая мощность, кВт 204 220 238 253 274
КПД насоса, % 65 68 70 70 68
Кавитационный запас, м (NPSH) 2.7 3.4 4 4.6 5.3
Максимальная высота всасывания, м 7.3 6.6 6 5.4 4.7
, 1475 150 150
Подача, м³/ч 130 150 180 200 220 -
Подача, л/с 36,1 41,7 50 55,6 61,1 -
Напор, м 420 407 383 355 317 -
Потребляемая мощность, кВт 231 247 268 286 303 -
КПД насоса, % 65 68 70 70 68 -
Кавитационный запас, м (NPSH) 2.6 2.9 4 5 6.7
Максимальная высота всасывания, м 7.4 7.1 6 5 3.3
, 1475 150 150
Подача, м³/ч 130 150 180 200 220 -
Подача, л/с 36,1 41,7 50 55,6 61,1 -
Напор, м 470 455 425 395 350 -
Потребляемая мощность, кВт 258 274 297 318 335 -
КПД насоса, % 65 68 70 70 68 -
Кавитационный запас, м (NPSH) 2.6 2.9 4 5 6.7
Максимальная высота всасывания, м 7.4 71.1 6 5 3.3
2900 150 125
Подача, м³/ч 130 150 160 180 200 220
Подача, л/с 36,1 41,7 44,4 50 55,5 61,1
Напор, м 940 930 920 900 870 840
Потребляемая мощность, кВт 475 525 545 595 645 695
Кавитационный запас, м (NPSH) - - - 4.5 - -
Максимальная высота всасывания, м - - - 5.5 - -
ДНУ-300/120 1475 200 200
Подача, м³/ч 220 260 300 330 360
Подача, л/с 61,1 72,2 83,3 91,7 100
Напор, м 130 126 120 113 111
Потребляемая мощность, кВт 125 110 110 145 149
КПД насоса, % 62 67 70 69 68
Кавитационный запас, м (NPSH) 3.5 4 4.5 4.8 5.1
Максимальная высота всасывания, м 6.5 6 5.5 5.2 4.9
ДНУ-300/180, 1475 200 200
Подача, м³/ч 220 260 300 330 360
Подача, л/с 61,1 72.2 83,3 91,7 100
Напор, м 200 189 180 170 162
Потребляемая мощность, кВт 188 200 210 220 227
КПД насоса, % 62 67 70 70 69 68
Кавитационный запас, м (NPSH) 3.5 4 4.5 4.8 5.1
Максимальная высота всасывания, м 6.5 6 5.5 5.2 4.9
ДНУ-300/240, 1475 200 200
Подача, м³/ч 220 260 300 330 360
Подача, л/с 61.1 72.2 83.3 91.7 100
Напор, м 263 253 240 229 227
Потребляемая мощность, кВт 250 260 288 290 312
КПД насоса, % 62 67 70 69 68
Кавитационный запас, м (NPSH) 3.5 4 4.5 4.8 5.1
Максимальная высота всасывания, м 6.5 6 5.5 5.2 4.9
ДНУ-300/300, 1475 200 200
Подача, м³/ч 220 260 300 330 360
Подача, л/с 61.1 72.2 83.3 91.7 100
Напор, м 327 314 300 287 269
Потребляемая мощность, кВт 320 326 350 370 397
КПД насоса, % 62 67 70 69 68
Кавитационный запас, м (NPSH) 3.5 4 4.5 4.8 5.1
Максимальная высота всасывания, м 6.5 6 5.5 5.2 4.9
ДНУ-300/360, 1475 200 200
Подача, м³/ч 220 260 300 330 360
Подача, л/с 61.1 72.2 83.3 91.7 100
Напор, м 390 376 360 345 325
Потребляемая мощность, кВт 375 400 420 440 480
КПД насоса, % 62 67 70 69 68
Кавитационный запас, м (NPSH) 3.5 4 4.5 4.8 5.1
Максимальная высота всасывания, м 6.5 6 5.5 5.2 4.9
, 1475 200 200
Подача, м³/ч 220 250 270 300 330 360
Подача, л/с 61,1 69,4 75 83,3 91,7 100
Напор, м 460 445 437 420 405 380
Потребляемая мощность, кВт 440 455 470 490 520 560
КПД насоса, % 62 67 70 70 69 68
Кавитационный запас, м (NPSH) 3.5 3.9 4.1 4.5 4.8 5.1
Максимальная высота всасывания, м 6.5 6.1 5.9 5.5 5.2 4.9
1475 200 200
Подача, м³/ч 220 250 270 300 330 360
Подача, л/с 61,1 69,4 75 83,3 91,7 100
Напор, м 520 510 495 480 460 435
Потребляемая мощность, кВт 510 525 535 560 590 640
КПД насоса, % 62 67 70 70 69 68
Кавитационный запас, м (NPSH) 3.5 3.9 4.1 4.5 4.8 5.1
Максимальная высота всасывания, м 6.5 6.1 5.9 5.5 5.2 4.9
1475 200 200
Подача, м³/ч 220 250 270 300 330 360
Подача, л/с 61,1 69,4 75 83,3 91,7 100
Напор, м 587 568 560 540 518 470
Потребляемая мощность, кВт 570 585 600 630 670 725
КПД насоса, % 62 67 70 70 69 68
Кавитационный запас, м (NPSH) 3.5 3.9 4.1 4.5 4.8 5.1
Максимальная высота всасывания, м 6.5 6.1 5.9 5.5 5.2 4.9
1475 200 200
Подача, м³/ч 220 250 270 300 330 360
Подача, л/с 61,1 69,4 75 83,3 91,7 100
Напор, м 650 637 625 600 577 555
Потребляемая мощность, кВт 634 652 670 700 740 805
КПД насоса, % 62 67 70 70 69 68
Кавитационный запас, м (NPSH) 3.5 3.9 4.1 4.5 4.8 5.1
Максимальная высота всасывания, м 6.5 6.1 5.9 5.5 5.8 4.9
1475 250 200
Подача, м³/ч 380 400 450 500 550 600
Подача, л/с 105,6 111,1 125 138,9 152,8 166,7
Напор, м - - - 320 - -
Потребляемая мощность, кВт - - - 614 - -
КПД насоса, % - - - 71 - -
Кавитационный запас, м (NPSH) - - - 5 - -
Максимальная высота всасывания, м - - - 5 - -
1475 250 200
Подача, м³/ч 380 400 450 500 550 600
Подача, л/с 105,6 111,1 125 138,9 152,8 166,7
Напор, м - - - 400 - -
Потребляемая мощность, кВт - - - 767 - -
КПД насоса, % - - - 71 - -
Кавитационный запас, м (NPSH) - - - 5 - -
Максимальная высота всасывания, м - - - 5 - -
1475 250 200
Подача, м³/ч 380 400 450 500 550 600
Подача, л/с 105,6 111,1 125 138,9 152,8 166,7
Напор, м - - - 480 - -
Потребляемая мощность, кВт - - - 921 - -
КПД насоса, % - - - 71 - -
Кавитационный запас, м (NPSH) - - - 5 - -
Максимальная высота всасывания, м - - - 5 - -
ДНУ-500/160 1475 250 200
Подача, м³/ч 380 440 500 550 600
Подача, л/с 105 122 138 152 166
Напор, м 175 160 160 149 148
Потребляемая мощность, кВт 290 300 307 325 350
КПД насоса, % 71 78 78 74 69
Кавитационный запас, м (NPSH) 3.2 4 5 5.6 6.2
Максимальная высота всасывания, м 6.8 6 5 4.4 3.8
, 1450 250 200
Подача, м³/ч 360 450 500 550 600 650
Подача, л/с 100 125 140 152 167 180
Напор, м 285 268 250 238 212 185
Потребляемая мощность, кВт 390 430 440 450 460 480
КПД насоса, % 71 78 78 78 74 69
Кавитационный запас, м (NPSH) 3 3 3 3 3 3
Максимальная высота всасывания, м 7 7 7 7 7 7

Примечание.

Значения параметра "Геометрическая высота всасывания" указаны для справок; значения параметра "Кавитационный запас" указаны для насосов, перекачивающих воду.

Значения параметров насосов указаны при работе на воде с t=20°C; барометрическом давлении - 735,5 mmHg, и кинематической вязкости ν=1•10-6 m²/s (cSt).

Значения параметров насоса модели ЦНС 180-900 указаны в номинальном режиме, для воды с температурой 25 °С и плотностью 997 кг/м3, при барометрическом давлении 101,3 кПа (760 мм рт. ст.).

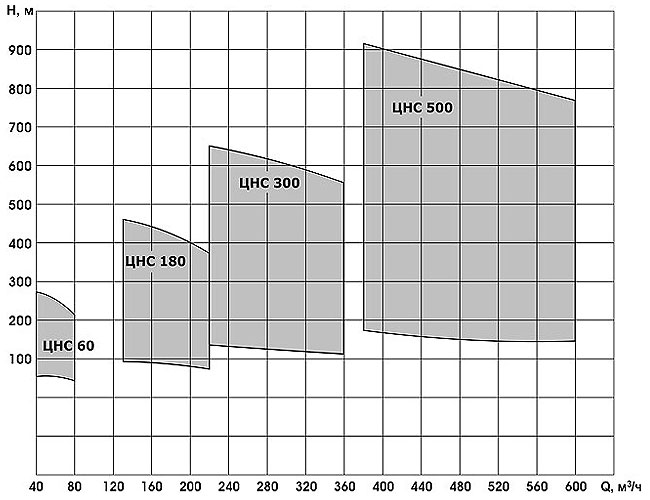

Диаграмма насосов типа ЦНС

Технические параметры (H,Q,η, P и NPSH) и характеристики насосов верны при:

  • транспортировке воды с t=20°C;
  • барометрическом давлении - 735,5 mmHg,
  • кинематической вязкости ν=1•10-6 m²/s (cSt).
