Дизельный генератор АД-120 ЯМЗ-236 (120 кВт)

Двигатель
ЯМЗ
Напряжение: 400 В
Основная мощность
Основная мощность (номинальная, Prime) - тип мощности для продолжительного использования без ограничения количества моточасов наработки в год при работе на переменную нагрузку в соответствии с ISO 8528. Допускается перегрузка 10%.
120 кВт / 150 кВА
Резервная мощность
Резервная мощность (максимальная, StandBy - тип мощности для условий резервирования электросетей в случае непредвиденного обесточивания в соответствии с ISO 3046. Перегрузка не допускается. Средняя нагрузка в течение 24 часов работы не должна превышать 80%. Наработка двигателя в год не должна превышать 500 моточасов, из которых на продолжительную работу должно приходится не более 300 моточасов наработки.
132 кВт / 165 кВА
Узнать цену
После заполнения формы мы свяжемся с вами для уточнения деталей

Электростанции производства ПСМ АД-120 (ЯМЗ-236БИ) мощностью 120 кВт вырабатывают трехфазный электрический ток (частота 50 Гц, напряжение 400 В).

Дизельные генераторы (электростанции) АД-120 (ЯМЗ-236БИ) применяют для энергоснабжения стройплощадок, карьеров, месторождений, медицинских и учебных заведений и др.

Для электростанции АД-120 (ЯМЗ-236БИ) мы подберем вариант пакетирования, установим дополнительное оборудование для ваших условий эксплуатации.

Серия АД «Буран»
от 12 до 400 кВт
Собираются на базе отечественных двигателей ЯМЗ, ММЗ, ТМЗ
  • Принимают до 100% нагрузки единовременно
  • Работают без сбоев даже на топливе низкого качества
  • Требуют элементарного технического обслуживания

Все дизельные электростанции ЯМЗ, ММЗ, ТМЗ

Основные характеристики
Основная мощность 120 кВт / 150 кВА
Резервная мощность 132 кВт / 165 кВА
Частота тока, Гц 50
Напряжение, В 400
Ресурс до капитального ремонта, м.ч. 35 000
Расход топлива, л/ч
- при 75% нагрузки 28.8
- при 100% нагрузки 35.8
Двигатель
Модель двигателя ЯМЗ 236БИ
Частота вращения вала двигателя, об/мин 1500
Тип 6VT
6-цилиндровый V-образный с турбонаддувом
Диаметр цилиндра, мм 130
Ход поршня, мм 140
Рабочий объем, л 11.15
Степень сжатия 15.2:1
Генератор
Модель генератора Marelli Motori MXB 225 LB4
На усмотрение ПСМ дизельный генератор может быть укомплектован аналогичным по характеристикам синхронным генератором модели Marelli Motori MJB 250 MA4
Напряжение, В 400
Род тока переменный трехфазный
Номинальный коэффициент мощности 0.8
Номинальный ток ДГУ, А 216
Класс изоляции H
Степень защиты IP23
Регулятор напряжения (AVR) M00FA122A
Топливная система
Топливный бак, л 300
Расход топлива, л/ч
- при 75% нагрузки 28.8
- при 100% нагрузки 35.8
Время автономной работы при 75% мощности, ч. 10.4
Время автономной работы при 100% мощности, ч. 8.4
Топливные фильтры
- грубой очистки со сменными фильтрующими элементами
- тонкой очистки со сменным фильтром
Масляная система
Объем системы смазки, л 24
Система управления

Система управления

Реализована на базе русифицированного контроллера Deif CGC-400

Функции:

  1. Запуск и останов электроагрегата
  2. Управление электроагрегатом по программе, установленной в контроллере
  3. Управление коммутационным аппаратом силовой цепи (генераторным выключателем)
  4. Аварийно-предупредительная сигнализация и аварийная защита (оповещение об аварии и отключение агрегата)
  5. Сбор и вывод параметров работы дизельного двигателя и вырабатываемой энергии
Открытое исполнение
Габаритные размеры (Д×Ш×В), мм 2450×1200×1500
Вес, кг 1900
Указанный вес соответствует массе сухого электроагрегата
Система газовыхлопа
Тип глушителя Промышленный
Система охлаждения
Крыльчатка вентилятора толкающего типа
Радиатор жидкостный
Объем системы охлаждения, л 17
без заправочного объёма радиатора
Система электрооборудования
Зарядный генератор переменного тока, модели 1322.3771
Пусковое устройство электрический стартер, модели 2501.3708-21 по ТУ 37.003.1059-81 ЛУ
Комплект аккумуляторных батарей
! Примечание
Характеристики указаны для следующих условий эксплуатации:
  1. Температура воздуха 20 °С
  2. Плотность дизельного топлива - 840 кг/м3 (зимнее дизельное топливо)
  3. Атмосферное давление 101,3 кПа
  4. Относительная влажность воздуха 50%
Аккумуляторы
Зарядное устройство АКБ (входит в базовую комплектацию для станций 2-ой степени автоматизации)
Опции двигателя
Предпусковой жидкостный подогреватель
Электрический подогреватель охлаждающей жидкости (1,5 кВт и 3 кВт)
Электронный регулятор частоты вращения
Масляная система, обеспечивающая 150 часов непрерывной работы
Третья степень автоматизации
Низкошумный глушитель 35Дб (45Дб)
Двухконтурная система охлаждения
Заслонка аварийного останова
Опции топливной системы
Система учета расхода топлива
Ручной/электрический насос откачки/закачки жидкостей
Топливный фильтр-влагоотделитель
Дополнительный топливный бак
Встроенный топливный бак увеличенной емкости
Увеличенный топливный бак может изменить габариты и вес электростанции. Подробности необходимо уточнить у менеджера ПСМ.
Система автоматической дозаправки топливом из дополнительного бака в основной
Система автоматической дозаправки топливом из внешнего источника
Опции генератора и электрической системы установки
PMG (система подвозбуждения на постоянных магнитах)
Опции исполнения
Разъемы для внешнего подключения кабелей (для кожухов и контейнеров)
Катушка с кабелем (для передвижных электростанций)
Опции системы управления
Системы дистанционного мониторинга и управления
Система учета электрической энергии
Система управления параллельной работой дизель-генераторов
Реле контроля изоляции (обязательная опция при изолированной нейтрали)
Контроллер для работы при температуре до -40°C
Устанавливается вместо базового контроллера системы управления
Дублирующие аналоговые приборы

Распределительное устройство

Применяется для приема и распределения электрической энергии.

Комплектация устройства согласовывается с Заказчиком. Для разработки необходима однолинейная схема.

Шкаф АВР (автоматический ввод резерва)

Функции:

  1. Измерение и индикация параметров основной сети, питающей потребителя (мониторинг параметров сетевой шины)
  2. Подача команды на пуск и останов ДЭС
  3. Проведение тестирования резервного ввода с нагрузкой и без
  4. Переключение нагрузки на резервный ввод при пропадании напряжения на основном вводе питания
  5. Переключение нагрузки на основной ввод при восстановлении сети
  6. Сигнализация об авариях, расшифровка произошедших аварий

Возможно изготовление АВР, интегрированного в систему управления ДГУ (встроенный АВР)

Размер шкафа АВР рассчитывается индивидуально, исходя из проектных требований.
Базовые габариты шкафов производства ПСМ
Запчасти и сервис
Комплект ЗИП на период от 500 до 5000 ч
Нагрузочный модуль

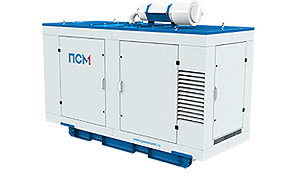

Погодозащитный капот Погодозащитный капот

Назначение:

  • Защищает оборудование от неблагоприятных внешних воздействий и осадков
  • Обеспечивает работу электроустановки на любой ровной площадке без специального монтажа
Особенности конструкции:

  • Жесткая металлическая конструкция на усиленной сварной раме
  • Неподвижные жалюзи для вентиляции и защиты радиатора
Защита от осадков Пожарная безопасность Защита от взлома Собственное производство Сертификат ТС Вес: Вес электростанции в капоте указан справочно, полный вес зависит от набора дополнительного оборудования 2182 кг Д×Ш×В: Транспортный габарит представлен справочно, полные габариты зависят от проекта и могут быть изменены без предварительного уведомления 2660×1300×1760 мм

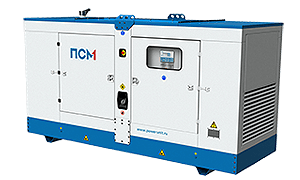

Шумозащитный кожух Шумозащитный кожух

Назначение:

  • Снижает шумовое давление и вибрации, исходящие от оборудования
  • Обеспечивает защиту от атмосферных осадков
  • Подходит для установки агрегатов в жилых зонах и в непосредственной близи от потребителей

Особенности конструкции:

  • Толстые металлические стены увеличенной жесткости
  • Внутренняя обшивка из негорючего изоляционного материала
  • Воздушные карманы для дополнительного снижения шума
  • Глушитель внутри кожуха
Защита от осадков Защита от шума Пожарная безопасность Защита от взлома Собственное производство Сертификат ТС Вес: Вес электростанции в кожухе указан справочно, полный вес зависит от набора дополнительного оборудования 2960 кг Д×Ш×В: Транспортный габарит представлен справочно, полные габариты зависят от проекта и могут быть изменены без предварительного уведомления 3750×1300×1730 мм

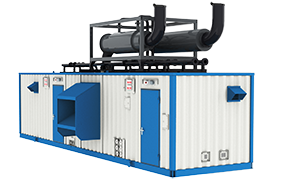

Контейнер «Север» Контейнер «Север»

Назначение:

  • Обеспечивает защиту от атмосферных осадков
  • Позволяет эксплуатировать оборудование при температурах от -40°С до +45°С (при наличии опций от -60°С)
  • Предотвращает доступ посторонних лиц к технике
  • Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
  • Обеспечивает комфортные условия работы обслуживающего персонала

Контейнер состоит из сэндвич-панелей, плотно смонтированных в металлический каркас

Защита от осадков Защита от шума Защита от холода Пожарная безопасность Защита от взлома Удобный сервис Собственное производство Сертификат ТС Вес: Вес электростанции в контейнере указан справочно, полный вес зависит от набора дополнительного оборудования 3650 кг Д×Ш×В: Транспортный габарит представлен справочно, полные габариты зависят от проекта и могут быть изменены без предварительного уведомления 4330×2410×2555 мм
Контейнер «Север-М» Контейнер «Север-М»

Назначение:

  • Обеспечивает защиту от атмосферных осадков
  • Позволяет эксплуатировать оборудование при температурах от -40°С до +45°С (при наличии опций от -60°С)
  • Предотвращает доступ посторонних лиц к технике
  • Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
  • Обеспечивает комфортные условия работы обслуживающего персонала

Изготавливается на базе морских цельнометаллических контейнеров

Защита от осадков Защита от шума Защита от холода Пожарная безопасность Защита от взлома Удобный сервис Собственное производство Сертификат ТС Вес: Вес электростанции в контейнере указан справочно, полный вес зависит от набора дополнительного оборудования 6220 кг Д×Ш×В: Транспортный габарит представлен справочно, полные габариты зависят от проекта и могут быть изменены без предварительного уведомления 6000×2440×2591 мм
Контейнер цельнометаллический Контейнер цельнометаллический

Назначение:

В дополнение к функциям контейнера «Север-М» (на базе морского):
  • Дают больше пространства внутри для свободного прохода, доступа к узлам
  • Позволяют устанавливать объемное дополнительное оборудование без нарушения транспортных габаритов
  • Снабжены дополнительным утеплением и соответствуют сложным теплотехническим требованиям (например, нормам Роснефти)
Защита от осадков Защита от шума Защита от холода Пожарная безопасность Защита от взлома Удобный сервис Собственное производство Сертификат ТС
Варианты передвижного исполнения

Возможна установка на шасси

  • Прицепы автомобильные (с ПТС)
  • Прицепы тракторные (с ПСМ)
  • Автомобили различных производителей
  • Сани, полозья
Установка в погодозащитном капоте на одноосном шасси Насосная установка ПСМ в капоте на лыжах Дизельный генератор в шумозащитном кожухе на шасси Валдай для аэропортов Дизельный генератор в шумозащитном кожухе на шасси Дизельный генератор в погодозащитном капоте на шасси Энергокомплекс в двух контейнерах на автомобиле Volvo
  АД-120 (ЯМЗ-236БИ)
Серия АД «Буран»
ADI-130
Серия ADI
ADV-120
Серия ADV «Njord»
ADDo-120
Серия ADDo «Monsoon»
ADP-120
Серия ADP «Perry»
Оценки
Адаптированность к России
  • Возможность запуска и бесперебойной работы двигателя на топливе низкого качества
  • Количество сбоев в работе двигателя при температурах ниже -30°
  • Наличие или отсутствие доказанной испытаниями способности без критических последствий принять 100% нагрузки одновременно
  • Процент снижения КПД двигателя в условиях пониженной температуры
  • Простота конструкции
Экономичность
  • Расход топлива в час при 75% нагрузке.
Уровень цены
  • Отношение цены установки к цене аналога по прайс-листу компании ПСМ.
Стоимость обслуживания
  • Средняя для российского рынка стоимость основных запасных частей, подлежащих замене, по данным выборки из 7 поставщиков, включая ПСМ.
  • Средняя стоимость обеспечения установки рекомендованными марками топлива и масла на 1 час работы.
Доступность сервисного обслуживания
  • Общее количество сервисных центров, авторизованных на ремонт двигателей определенной марки, в городах России.
  • Общее количество российских поставщиков, авторизованных на поставку оригинальных запасных частей.
  • Минимальное расстояние от места эксплуатации до ближайшей станции технического обслуживания по данным выборки из 200 клиентов ПСМ.
  • Наличие особенных требований к квалификации обслуживающего персонала в инструкции по эксплуатации.
Качество двигателя
  • Количество случаев выхода двигателя из строя во время гарантийного использования при условии правильной эксплуатации.
  • Суммарный КПД двигателя.
  • Эстетичность и внешний вид двигателя
  • Качество сборки двигателя (в оценке экспертов Ассоциации Независимых Инженеров России).
Основные характеристики
Основная мощность 120 кВт / 150 кВА 136 кВт / 170 кВА 120 кВт / 150 кВА 127 кВт / 158 кВА 120 кВт / 150 кВА
Резервная мощность 132 кВт / 165 кВА 150 кВт / 187 кВА 132 кВт / 165 кВА 139 кВт / 174 кВА 132 кВт / 165 кВА
Частота тока, Гц 50 50 50 50 50
Напряжение, В 400 400 400 400 400
Ресурс до капитального ремонта, м.ч. 35 000 40 000 40 000
Расход топлива, л/ч
- при 75% нагрузки 28.8 25.2 25 22.6 32.1
- при 100% нагрузки 35.8 33.6 29.8 42.8
Двигатель
Модель двигателя ЯМЗ 236БИ FPT-Iveco Motors NEF67TM4 Volvo Penta TAD731GE Doosan DP086TA Perkins 1106A-70TAG2
Частота вращения вала двигателя, об/мин 1500 1500 1500 1500 1500
Тип 6VT
6-цилиндровый V-образный с турбонаддувом
6LTI
6-цилиндровый рядный с турбонаддувом и охлаждением наддувочного воздуха
6LTI
6-цилиндровый рядный с турбонаддувом и охлаждением наддувочного воздуха
6LT
6-цилиндровый рядный с турбонаддувом
6LTI
6-цилиндровый рядный с турбонаддувом и охлаждением наддувочного воздуха
Диаметр цилиндра, мм 130 104 108 111 105
Ход поршня, мм 140 132 130 139 135
Рабочий объем, л 11.15 6.7 7.15 8.1 7.01
Степень сжатия 15.2:1 18:1 16.7:1 16:1
Система аварийного останова двигателя электромагнитный клапан электромагнитный клапан
Генератор
Базовая модель генератора Marelli Motori MXB 225 LB4
На усмотрение ПСМ дизельный генератор может быть укомплектован аналогичным по харакетристикам синхронным генератором модели Marelli Motori MJB 250 MA4
Marelli Motori MJB 250 MB4
По согласованию с Заказчиком возможна установка синхронного генератора Stamford
Marelli Motori MXB 225 LB4
По согласованию с Заказчиком возможна установка синхронного генератора Stamford
Marelli Motori MXB 225 LB4
По согласованию с Заказчиком возможна установка синхронного генератора Stamford
Stamford UCI274F
Напряжение, В 400 400 400 400 400
Род тока переменный трехфазный переменный трехфазный переменный трехфазный переменный трехфазный переменный трехфазный
Номинальный коэффициент мощности 0.8 0.8 0.8 0.8 0.8
Номинальный ток ДГУ, А 216 245 216 217 216
Класс изоляции H H H H H
Степень защиты IP23 IP23 IP23 IP23 IP23
Регулятор напряжения (AVR) M00FA122A M16FA655A M00FA122A M00FA122A SX460
Система охлаждения
Система охлаждения жидкостная
Объем системы охлаждения, л 17
без заправочного объёма радиатора
25.5 23.8 44 21
Охладитель наддувочного воздуха да да да да
Крыльчатка вентилятора толкающего типа есть есть есть есть есть
Радиатор жидкостный есть есть есть есть есть
Расширительный бачок нет нет есть нет нет
Фильтр охлаждающей жидкости нет нет есть нет нет
Система воздухозабора
Воздушный фильтр в корпусе, установлен на двигателе
Подогреватель воздуха впускного коллектора нет нет есть нет нет
Система электрооборудования
Зарядный генератор переменного тока, модели 1322.3771 90 А 55 А 45 А
Пусковое устройство электрический стартер, модели 2501.3708-21 по ТУ 37.003.1059-81 ЛУ стартер номинальным напряжением 12 В Стартер 3.1 кВт Стартер 6 кВт
Аккумуляторные батареи 100 А.ч
Напряжение в системе электрооборудования 12 В 24 В 24 В
Комплект аккумуляторных батарей есть есть есть есть есть
Система газовыхлопа
Тип глушителя Промышленный Промышленный Промышленный Промышленный Промышленный
Топливная система
Топливный бак, л 300 300 300 300 300
Расход топлива, л/ч
- при 75% нагрузки 28.8 25.2 25 22.6 32.1
- при 100% нагрузки 35.8 33.6 29.8 42.8
Время автономной работы при 75% мощности, ч. 10.4 11.9 12 13.3 9.3
Время автономной работы при 100% мощности, ч. 8.4 8.9 10.1 7
Топливные фильтры тонкая и грубая очистка, установлен на двигателе полнопоточный, со сменным картриджем
- грубой очистки со сменными фильтрующими элементами с водоотделителем
- тонкой очистки со сменным фильтром без сменного фильтрующего элемента
Масляная система
Объем системы смазки, л 24 17.2 20 15.5 16.5
Расход масла при 100% нагрузки, л/ч 0.1
Габариты открытого исполнения
Габаритные размеры (Д×Ш×В), мм 2450×1200×1500 2550×1100×1670 3180×1102×1825 2500×1120×1550
Вес, кг 1900
Указанный вес соответствует массе сухого электроагрегата
2175
Указанный вес соответствует массе сухого электроагрегата
1867 1640

Гарантия

Гарантийный срок – 18 месяцев с момента отгрузки или 12 месяцев с момента начала эксплуатации или 2000 моточасов (зависит от того, что наступит раньше).

Услуги

ПСМ предоставляет полный комплекс сервисных услуг по сопровождению оборудования:

Артикул: АДРя120С-Т400-1РГ
Варианты обозначения агрегата: АДРя120С-Т400-1Р, АД 120 квт ЯМЗ, АД120С-Т400-1Р, АД120-Т400, АД 120 т400, АД-120, ЭД-120-Т400, ад 120 т 400, ДЭС 120, ДЭС ад 120, ад-120с
Обозначение зависит от автоматизации, наличия опций и вида исполнения. Например, АДРя120С-Т400-1РГН (первая степень автоматизации в контейнере, стационарная, с радиатором и глушителем шума).

!  Компания «ПСМ» оставляет за собой право изменять технические характеристики без предварительного уведомления
