Дизельный генератор АД-100 ЯМЗ-238 (100 кВт)

Добавить
к сравнению

Описание (краткое в формате PDF)

Двигатель
ЯМЗ

Напряжение: 400 В

Основная мощность

106 кВт / 133 кВА

Резервная мощность

117 кВт / 146 кВА

После заполнения формы мы свяжемся с вами для уточнения деталей

Дизельные генераторы (электростанции) производства ПСМ серии АД-100 (ЯМЗ-238М2) мощностью 100 кВт предназначены для получения трехфазного электрического тока частотой 50 Гц и напряжением 400 В.

Электростанции АД-100 на базе двигателя ЯМЗ-238М2 применяются в качестве основных и резервных источников электроснабжения для автономных объектов в отдаленных населенных пунктах, на строительных площадках, месторождениях, а также социальнозначимых объектах и непрерывных производствах.

К электростанции АД-100 (ЯМЗ-238М2) мы подберем необходимое дополнительное оборудование и вариант исполнения, подходящий для ваших условий эксплуатации.

Серия АД «Буран»

Серия АД «Буран»
от 12 до 400 кВт

Собираются на базе отечественных двигателей ЯМЗ, ММЗ, ТМЗ

Принимают до 100% нагрузки единовременно
Работают без сбоев даже на топливе низкого качества
Требуют элементарного технического обслуживания

Все дизельные электростанции ЯМЗ, ММЗ, ТМЗ

Характеристики

Основные характеристики

Основная мощность	106 кВт / 133 кВА
Резервная мощность	117 кВт / 146 кВА
Частота тока, Гц	50
Напряжение, В	400
Ресурс до капитального ремонта, м.ч.	35 000
Расход топлива, л/ч
- при 75% нагрузки	24.1
- при 100% нагрузки	30.8

Двигатель

Модель двигателя	ЯМЗ 238М2
Частота вращения вала двигателя, об/мин	1500
Тип	8VN 8-цилиндровый V-образный без турбонаддува
Диаметр цилиндра, мм	130
Ход поршня, мм	140
Рабочий объем, л	14.86
Степень сжатия	16.5:1

Генератор

Модель генератора	Marelli Motori MXB 225 LA4 На усмотрение ПСМ дизельный генератор может быть укомплектован аналогичным по характеристикам синхронным генератором модели Stamford UCI274E или Marelli Motori MJB 225 LA4
Напряжение, В	400
Род тока	переменный трехфазный
Номинальный коэффициент мощности	0.8
Номинальный ток, А	180
Класс изоляции	H
Степень защиты	IP23
Регулятор напряжения (AVR)	M00FA122A

Топливная система

Топливный бак, л	200
Расход топлива, л/ч
- при 75% нагрузки	24.1
- при 100% нагрузки	30.8
Время автономной работы при 75% мощности, ч.	8.3
Время автономной работы при 100% мощности, ч.	6.5
Топливные фильтры
- грубой очистки	со сменными фильтрующими элементами
- тонкой очистки	со сменным фильтром

Масляная система

Объем системы смазки, л

Система управления

Система управления

Реализована на базе русифицированного контроллера Deif CGC-400

Функции:

Запуск и останов электроагрегата
Управление электроагрегатом по программе, установленной в контроллере
Управление коммутационным аппаратом силовой цепи (генераторным выключателем)
Аварийно-предупредительная сигнализация и аварийная защита (оповещение об аварии и отключение агрегата)
Сбор и вывод параметров работы дизельного двигателя и вырабатываемой энергии

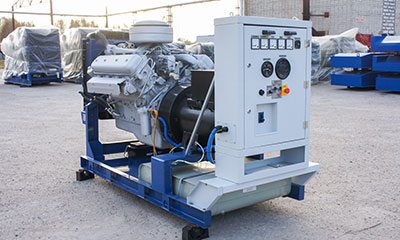

Открытое исполнение

Габаритные размеры (Д×Ш×В), мм	2623×1015×1524
Вес, кг	1858

Габаритный чертеж открытого исполнения

Система газовыхлопа

Тип глушителя

Промышленный

Система охлаждения

Крыльчатка вентилятора толкающего типа
Радиатор жидкостный
Объем системы охлаждения, л	20 без заправочного объёма радиатора

Система электрооборудования

Зарядный генератор	переменного тока, максимальная сила тока 50А, модели 1322.3771
Пусковое устройство	электрический стартер постоянного тока, мощностью 8,2 кВт, модели 2501.3708-21 по ТУ 37.003.1059-81 ЛУ
Комплект аккумуляторных батарей

! Примечание

Характеристики указаны для следующих условий эксплуатации:

Температура воздуха 20 °С
Плотность дизельного топлива - 840 кг/м3 (зимнее дизельное топливо)
Атмосферное давление 101,3 кПа
Относительная влажность воздуха 50%

Дополнительное оборудование

Аккумуляторы

Зарядное устройство АКБ (входит в базовую комплектацию для станций 2-ой степени автоматизации)

Опции двигателя

Предпусковой жидкостный подогреватель
Электрический подогреватель охлаждающей жидкости (1,5 кВт и 3 кВт)
Электронный регулятор частоты вращения
Масляная система, обеспечивающая 150 часов непрерывной работы Третья степень автоматизации
Низкошумный глушитель 35Дб (45Дб)
Двухконтурная система охлаждения
Заслонка аварийного останова

Опции топливной системы

Система учета расхода топлива
Ручной/электрический насос откачки/закачки жидкостей
Топливный фильтр-влагоотделитель
Дополнительный топливный бак
Встроенный топливный бак увеличенной емкости Увеличенный топливный бак может изменить габариты и вес электростанции. Подробности необходимо уточнить у менеджера ПСМ.
Система автоматической дозаправки топливом из дополнительного бака в основной
Система автоматической дозаправки топливом из внешнего источника

Опции генератора и электрической системы установки

PMG (система подвозбуждения на постоянных магнитах)

Опции исполнения

Разъемы для внешнего подключения кабелей (для кожухов и контейнеров)
Катушка с кабелем (для передвижных электростанций)

Опции системы управления

Системы дистанционного мониторинга и управления
Система учета электрической энергии
Система управления параллельной работой дизель-генераторов
Реле контроля изоляции (обязательная опция при изолированной нейтрали)
Контроллер для работы при температуре до -40°C Устанавливается вместо базового контроллера системы управления
Дублирующие аналоговые приборы
Распределительное устройство Применяется для приема и распределения электрической энергии. Комплектация устройства согласовывается с Заказчиком. Для разработки необходима однолинейная схема.
Шкаф АВР (автоматический ввод резерва) Функции: Измерение и индикация параметров основной сети, питающей потребителя (мониторинг параметров сетевой шины) Подача команды на пуск и останов ДЭС Проведение тестирования резервного ввода с нагрузкой и без Переключение нагрузки на резервный ввод при пропадании напряжения на основном вводе питания Переключение нагрузки на основной ввод при восстановлении сети Сигнализация об авариях, расшифровка произошедших аварий Возможно изготовление АВР, интегрированного в систему управления ДГУ (встроенный АВР) Размер шкафа АВР рассчитывается индивидуально, исходя из проектных требований. Базовые габариты шкафов производства ПСМ

Запчасти и сервис

Комплект ЗИП на период от 500 до 5000 ч
Нагрузочный модуль

Варианты исполнения

Погодозащитный капот

Назначение:

Защищает оборудование от неблагоприятных внешних воздействий и осадков
Обеспечивает работу электроустановки на любой ровной площадке без специального монтажа

Особенности конструкции:

Жесткая металлическая конструкция на усиленной сварной раме
Неподвижные жалюзи для вентиляции и защиты радиатора

Защита от осадков Пожарная безопасность Защита от взлома Собственное производство Сертификат ТС Вес: 2169 кг Д×Ш×В: 2842×1284×1916 мм

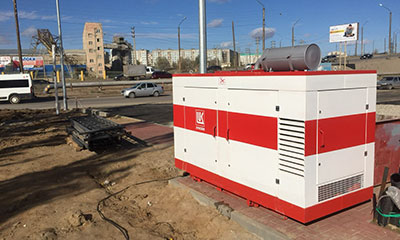

Шумозащитный кожух

Назначение:

Снижает шумовое давление и вибрации, исходящие от оборудования
Обеспечивает защиту от атмосферных осадков
Подходит для установки агрегатов в жилых зонах и в непосредственной близи от потребителей

Особенности конструкции:

Толстые металлические стены увеличенной жесткости
Внутренняя обшивка из негорючего изоляционного материала
Воздушные карманы для дополнительного снижения шума
Глушитель внутри кожуха

Защита от осадков Защита от шума Пожарная безопасность Защита от взлома Собственное производство Сертификат ТС Вес: 2845 кг Д×Ш×В: 3350×1227×1858 мм

Контейнер «Север»

Назначение:

Обеспечивает защиту от атмосферных осадков
Позволяет эксплуатировать оборудование при температурах от -40°С до +45°С (при наличии опций от -60°С)
Предотвращает доступ посторонних лиц к технике
Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
Обеспечивает комфортные условия работы обслуживающего персонала

Контейнер состоит из сэндвич-панелей, плотно смонтированных в металлический каркас

Защита от осадков Защита от шума Защита от холода Пожарная безопасность Защита от взлома Удобный сервис Собственное производство Сертификат ТС Вес: 3608 кг Д×Ш×В: 4330×2410×2555 мм

Контейнер «Север-М»

Назначение:

Обеспечивает защиту от атмосферных осадков
Позволяет эксплуатировать оборудование при температурах от -40°С до +45°С (при наличии опций от -60°С)
Предотвращает доступ посторонних лиц к технике
Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
Обеспечивает комфортные условия работы обслуживающего персонала

Изготавливается на базе морских цельнометаллических контейнеров

Защита от осадков Защита от шума Защита от холода Пожарная безопасность Защита от взлома Удобный сервис Собственное производство Сертификат ТС Вес: 6178 кг Д×Ш×В: 6000×2440×2591 мм

Контейнер цельнометаллический

Назначение:

В дополнение к функциям контейнера «Север-М» (на базе морского):

Дают больше пространства внутри для свободного прохода, доступа к узлам
Позволяют устанавливать объемное дополнительное оборудование без нарушения транспортных габаритов
Снабжены дополнительным утеплением и соответствуют сложным теплотехническим требованиям (например, нормам Роснефти)

Защита от осадков Защита от шума Защита от холода Пожарная безопасность Защита от взлома Удобный сервис Собственное производство Сертификат ТС

Варианты передвижного исполнения

Возможна установка на шасси

Прицепы автомобильные (с ПТС)
Прицепы тракторные (с ПСМ)
Автомобили различных производителей
Сани, полозья

Установка в погодозащитном капоте на одноосном шасси

Насосная установка ПСМ в капоте на лыжах

Дизельный генератор в шумозащитном кожухе на шасси Валдай для аэропортов

Дизельный генератор в шумозащитном кожухе на шасси

Дизельный генератор в погодозащитном капоте на шасси

Энергокомплекс в двух контейнерах на автомобиле Volvo

Сравнить с аналогами

Рейтинг электростанций ПСМ

	АД-100 (ЯМЗ-238М2) Серия АД «Буран»	ADDo-100 Серия ADDo «Monsoon»	ADV-100 Серия ADV «Njord»	ADP-100 Серия ADP «Perry»	АД-100 (ЯМЗ-5348) Серия АД «Буран»	ADI-100 Серия ADI	АД-100 (ЯМЗ-236М2) Серия АД «Буран»
Оценки
Адаптированность к России Возможность запуска и бесперебойной работы двигателя на топливе низкого качества Количество сбоев в работе двигателя при температурах ниже -30° Наличие или отсутствие доказанной испытаниями способности без критических последствий принять 100% нагрузки одновременно Процент снижения КПД двигателя в условиях пониженной температуры Простота конструкции
Экономичность Расход топлива в час при 75% нагрузке.
Уровень цены Отношение цены установки к цене аналога по прайс-листу компании ПСМ.
Стоимость обслуживания Средняя для российского рынка стоимость основных запасных частей, подлежащих замене, по данным выборки из 7 поставщиков, включая ПСМ. Средняя стоимость обеспечения установки рекомендованными марками топлива и масла на 1 час работы.
Доступность сервисного обслуживания Общее количество сервисных центров, авторизованных на ремонт двигателей определенной марки, в городах России. Общее количество российских поставщиков, авторизованных на поставку оригинальных запасных частей. Минимальное расстояние от места эксплуатации до ближайшей станции технического обслуживания по данным выборки из 200 клиентов ПСМ. Наличие особенных требований к квалификации обслуживающего персонала в инструкции по эксплуатации.
Качество двигателя Количество случаев выхода двигателя из строя во время гарантийного использования при условии правильной эксплуатации. Суммарный КПД двигателя. Эстетичность и внешний вид двигателя Качество сборки двигателя (в оценке экспертов Ассоциации Независимых Инженеров России).
Основные характеристики
Основная мощность	106 кВт / 133 кВА	100 кВт / 125 кВА	100 кВт / 125 кВА	108 кВт / 135 кВА	100 кВт / 125 кВА	96 кВт / 120 кВА	100 кВт / 125 кВА
Резервная мощность	117 кВт / 146 кВА	110 кВт / 138 кВА	110 кВт / 138 кВА	118 кВт / 148 кВА	110 кВт / 138 кВА	106 кВт / 132 кВА	110 кВт / 138 кВА
Частота тока, Гц	50	50	50	50	50	50	50
Напряжение, В	400	400	400	400	400	400	400
Ресурс до капитального ремонта, м.ч.	35 000	40 000	40 000		30 000		35 000
Расход топлива, л/ч
- при 75% нагрузки	24.1	19.5	20.2	24.1		19.7	24.1
- при 100% нагрузки	30.8	25.9	27.8	33			30.8
Двигатель
Модель двигателя	ЯМЗ 238М2	Doosan D1146T	Volvo Penta TAD532GE	Perkins 1106A-70TG1	ЯМЗ 5348	FPT NEF45TM3	ЯМЗ 236М2
Частота вращения вала двигателя, об/мин	1500	1500	1500	1500	1500	1500	1500
Тип	8VN 8-цилиндровый V-образный без турбонаддува	6LT 6-цилиндровый рядный с турбонаддувом	4LTI 4-цилиндровый рядный с турбонаддувом и охлаждением наддувочного воздуха	6LTI 6-цилиндровый рядный с турбонаддувом и охлаждением наддувочного воздуха	4LTI 4-цилиндровый рядный с турбонаддувом и охлаждением наддувочного воздуха	4LTI 4-цилиндровый рядный с турбонаддувом и охлаждением наддувочного воздуха	6VN 6-цилиндровый V-образный без турбонаддува
Диаметр цилиндра, мм	130	111	108	105	105	104	130
Ход поршня, мм	140	139	130	135	128	132	140
Рабочий объем, л	14.86	8.07	4.76	7.01	4.43	4.5	11.15
Степень сжатия	16.5:1	16.8:1	18:1	18.2:1			16.5:1
Система аварийного останова двигателя			электромагнитный клапан
Генератор
Базовая модель генератора	Marelli Motori MXB 225 LA4 На усмотрение ПСМ дизельный генератор может быть укомплектован аналогичным по характеристикам синхронным генератором модели Stamford UCI274E или Marelli Motori MJB 225 LA4	Marelli Motori MXB 225 LA4 По согласованию с Заказчиком возможна установка синхронного генератора Stamford	Marelli Motori MXB 225 LA4 По согласованию с Заказчиком возможна установка синхронного генератора Stamford	Stamford UCI274E	Marelli Motori MXB 225 LA4 На усмотрение ПСМ дизельный генератор может быть укомплектован аналогичным по характеристикам синхронным генератором модели Stamford UCI274E или Marelli Motori MJB 225 LA4	Marelli Motori MXB 225 LA4 По согласованию с Заказчиком возможна установка синхронного генератора Stamford	Marelli Motori MXB 225 LA4 На усмотрение ПСМ дизельный генератор может быть укомплектован аналогичным по характеристикам синхронным генератором модели Stamford UCI274E или Marelli Motori MJB 225 LA4
Напряжение, В	400	400	400	400	400	400	400
Род тока	переменный трехфазный	переменный трехфазный	переменный трехфазный	переменный трехфазный	переменный трехфазный	переменный трехфазный	переменный трехфазный
Номинальный коэффициент мощности	0.8	0.8	0.8	0.8	0.8	0.8	0.8
Номинальный ток, А	180	180	180	180	180	173	180
Класс изоляции	H	H	H	H	H	H	H
Степень защиты	IP23	IP23	IP23	IP23	IP23	IP23	IP23
Регулятор напряжения (AVR)	M00FA122A	M00FA122A	M00FA122A	SX460	M00FA122A	M00FA122A	M00FA122A
Система охлаждения
Система охлаждения						жидкостная
Объем системы охлаждения, л	20 без заправочного объёма радиатора	34	20.2	21	11	18.5	17 без заправочного объёма радиатора
Охладитель наддувочного воздуха			да		да	да
Крыльчатка вентилятора толкающего типа	есть	есть	есть	есть	есть	есть	есть
Радиатор жидкостный	есть	есть	есть	есть	есть	есть	есть
Расширительный бачок	нет	нет	есть	нет	нет	нет	нет
Фильтр охлаждающей жидкости	нет	нет	есть	нет	нет	нет	нет
Система воздухозабора
Воздушный фильтр						в корпусе, установлен на двигателе
Подогреватель воздуха впускного коллектора	нет	нет	есть	нет	нет	нет	нет
Система электрооборудования
Зарядный генератор	переменного тока, максимальная сила тока 50А, модели 1322.3771	45 А	55 А			90 А	переменного тока, максимальная сила тока 28А, модели 1322.3771
Пусковое устройство	электрический стартер постоянного тока, мощностью 8,2 кВт, модели 2501.3708-21 по ТУ 37.003.1059-81 ЛУ	Стартер 4.5 кВт	Стартер 3.1 кВт			стартер номинальным напряжением 12 В	8.2 кВт
Аккумуляторные батареи						100 А.ч
Напряжение в системе электрооборудования		24 В	24 В			12 В
Комплект аккумуляторных батарей	есть	есть	есть	есть	есть	есть	есть
Система газовыхлопа
Тип глушителя	Промышленный	Промышленный	Промышленный	Промышленный	Промышленный	Промышленный	Промышленный
Топливная система
Топливный бак, л	200	200	200	200	200	200	200
Расход топлива, л/ч
- при 75% нагрузки	24.1	19.5	20.2	24.1		19.7	24.1
- при 100% нагрузки	30.8	25.9	27.8	33			30.8
Время автономной работы при 75% мощности, ч.	8.3	10.3	9.9	8.3		10.2	8.3
Время автономной работы при 100% мощности, ч.	6.5	7.7	7.2	6.1			6.5
Топливные фильтры		полнопоточный, со сменным картриджем				тонкая и грубая очистка, установлен на двигателе
- грубой очистки	со сменными фильтрующими элементами		с водоотделителем				со сменными фильтрующими элементами
- тонкой очистки	со сменным фильтром		без сменного фильтрующего элемента				со сменным фильтром
Система топливоподачи					топливная система аккумуляторного типа (ECRS) фирмы R.Bosch
Масляная система
Объем системы смазки, л	34	15.5	13	18	15.3	12.8	28
Расход масла при 100% нагрузки, л/ч			0.08
Габариты открытого исполнения
Габаритные размеры (Д×Ш×В), мм	2623×1015×1524	2300×1010×1600	2300×1020×1590	2360×1035×1935			2495×1130×1525
Вес, кг	1858	1700	1650 Указанный вес соответствует массе сухого электроагрегата	1440			1980

Гарантия

Гарантийный срок – 18 месяцев с момента отгрузки или 12 месяцев с момента начала эксплуатации или 2000 моточасов (зависит от того, что наступит раньше).

Услуги

ПСМ предоставляет полный комплекс сервисных услуг по сопровождению оборудования:

Артикул: АДРя100С-Т400-1РГ
Варианты обозначения агрегата: АДРя100С-Т400-1Р, АД 100 квт ЯМЗ, АД100С-Т400-1Р, АД100-Т400, АД 100 т400, АД-100, ЭД-100-Т400, ад 100 т 400, ДЭС 100, ДЭС ад 100, ад-100с, ад100 т400
Обозначение зависит от автоматизации, наличия опций и вида исполнения. Например, АДРя100С-Т400-1РГН (первая степень автоматизации в контейнере, стационарная, с радиатором и глушителем шума).

Соответствие стандартам

Соответствуют техническим регламентам таможенного союза: 004/2011 «О безопасности низковольтного оборудования», 010/2011 «О безопасности машин и оборудования» и 020/2011 «Электромагнитная совместимость технических средств» и стандартам ISO 9001:2015

Скачать опросный лист

Условное обозначение

Условные обозначения

Перейти к списку
дизельных генераторов

psm@powerunit.ru

8-800-500-08-12 (доб. 1100)

Дизельный генератор ад 100 квт с ЯМЗ-238

Дизель электростанция АД 100 серии «Буран» вырабатывает трехфазный электрический ток напряжением 400 вольт и имеет мощность 106 киловатт (133 кВА) . В режиме резервирования генератор может работать с перегрузкой, вырабатывая 117 киловатт (146 кВА ). Станции в базовой комплектации всегда есть на складе, их отгрузка займет всего 3 дня.

ДЭС с ЯМЗ – оптимальное решение для отечественных предприятий. Мы собираем модели по мировым стандартам и одновременно с этим принимаем во внимание условия России: сложный климат, дальние расстояния между объектами, отсутствие центров обслуживания.

Купить дизельную электростанцию АД 100 кВт можно, оставив заявку на нашем сайте или связавшись с менеджером.

Где работают ДГУ АД 100 т400

Дизель-генераторы заряжают энергией нефтяные и газовые месторождения, заводы, фабрики, объекты горной индустрии. Их часто используют для резервирования больниц, школ, административных зданий.

Дизельгенератор 100 квт в капоте на станции АЗС Лукойл

Агрегаты уже входят в парки брендов:

Лукойл
Россети
Транснефть
РИТЭК

Двигатель

В составе дизельной электростанции АД 100 т400 1р – мотор ярославского производства. Это один из самых распространенных двигателей на территории СНГ. ЯМЗ используется в 300 видах техники российского, белорусского и украинского производства: самосвалов, тягачей, тракторов, автобусов. Найти сервисный центр для дизель-мотора можно даже в регионах, значительно удаленных от Москвы.

Преимущества:

Единовременно принимают максимум нагрузки. В отличие от иностранных аналогов, каждая модель ярославского двигателя имеет рабочий доступ к максимальной выходной мощности.
Неприхотливы к качеству горючего. Двигатели безотказно запустятся даже на топливе с примесями.
Бюджетная стоимость. Дизельгенераторы с ЯМЗ – одно из самых выгодных решений в среднемощностном сегменте.

Исполнение

Для дизель генератора АД 100 т400 предусмотрена разнообразная линейка вариантов исполнения. Тип пакетирования выбирается в зависимости от места эксплуатации и особенностей работы. Если станции предстоит функционировать на открытом пространстве, мы установим ее в погодозащитный капот. Жесткий металлический каркас защитит механизмы от порывистого ветра, дождя и снега.

Технику, работающую в месте скопления людей, лучше поместить в шумозащитный кожух. Отдельный отсек для глушителя, карманы шумоглушения и обшивка из специального материала помогают снизить уровень звука от установки на 20%.

Агрегату, установленному в районе с холодными зимами, подойдет утепленный контейнер «Север». ДЭС АД 100 т400 в контейнере сможет безотказно работать при температуре от -60 до +45 градусов: внутренние системы конструкции поддерживают оптимальную для дизель-генератора температуру. Контейнер также защищает оборудование от механических повреждений и доступа посторонних лиц (антивандальное исполнение).

Передвижные:

Шасси
Лыжи
Сани

Система управления ДГУ АД-100 с аналоговыми приборами

Цена дизельной электростанции АД 100

Серия «Буран» - одна из самых бюджетных в модельном ряде. ДГУ изготавливаются на собственном заводе ПСМ в Ярославле, а значит, владельцу не придется оплачивать таможенные пошлины, включенные в цену. За меньшую стоимость вы получите оборудование, целиком соответствующее европейским стандартам качества.

Немаловажная характеристика цены дизель генератора АД 100 кВт – мотор в его составе. Содержание импортных дизель-двигателей дороже обходится их владельцам: приходится платить за техобслуживание и более дорогие расходные материалы. Запчасти для ЯМЗ есть в большинстве крупных городов, а совершить ТО сможет любой технический специалист.

На цену электростанции АД 100 кВт влияет набор дополнительных опций и ее исполнение -капот, кожух или контейнер. Наличие собственного металлообрабатывающего производства позволяет нам предлагать оптимальную стоимость на полностью укомплектованный дизельный генератор.

Сервисный оператор

На каждый дизельный генератор АД 100 т400 существует заводская гарантия. Поддержку дизель-техники осуществляет компания Volga Nord – наш эксклюзивный оператор. Инженеры выполняют пуско-наладочные и шеф-монтажные работы, проводят техобслуживание, консультируют и обучают владельцев.

! Компания «ПСМ» оставляет за собой право изменять технические характеристики без предварительного уведомления
