Дизельный генератор ADP-80 Perkins (80 кВт)

Добавить
к сравнению

Описание (краткое в формате PDF)

Двигатель
Perkins

Напряжение: 400 В

Основная мощность

80 кВт / 100 кВА

Резервная мощность

88 кВт / 110 кВА

После заполнения формы мы свяжемся с вами для уточнения деталей

Дизельные генераторы (электростанции) производства ПСМ серии ADP-80 мощностью 80 кВт предназначены для получения трехфазного электрического тока частотой 50 Гц и напряжением 400 В.

Электростанции ADP-80 применяются в качестве основных и резервных источников электроснабжения для автономных объектов в отдаленных населенных пунктах, на строительных площадках, месторождениях, а также социальнозначимых объектах и непрерывных производствах.

К электростанции ADP-80 мы подберем необходимое дополнительное оборудование и вариант исполнения, подходящий для ваших условий эксплуатации.

Серия ADP «Perry»

Серия ADP «Perry»
от 10 до 1800 кВт

Выпускаются на базе английских двигателей Perkins

Справляются с топливом низкого качества благодаря особенностям впрыска
Требуют техобслуживания через удлиненный 500-часовой интервал
Позволяют за 5 лет сэкономить на эксплуатационных расходах полную стоимость двигателя

Почему ПСМ работает с Perkins

Все дизельные электростанции Perkins

Характеристики

Основные характеристики

Основная мощность	80 кВт / 100 кВА
Резервная мощность	88 кВт / 110 кВА
Частота тока, Гц	50
Напряжение, В	400
Расход топлива, л/ч
- при 75% нагрузки	17.1
- при 100% нагрузки	22.7

Двигатель

Модель двигателя	Perkins 1104C-44TAG2
Частота вращения вала двигателя, об/мин	1500
Тип	4LTI 4-цилиндровый рядный с турбонаддувом и охлаждением наддувочного воздуха
Диаметр цилиндра, мм	105
Ход поршня, мм	127
Рабочий объем, л	4.4
Степень сжатия	18.2:1

Генератор

Модель генератора	Stamford UCI274C
Напряжение, В	400
Род тока	переменный трехфазный
Номинальный коэффициент мощности	0.8
Номинальный ток, А	144
Класс изоляции	H
Степень защиты	IP23
Регулятор напряжения (AVR)	SX460

Топливная система

Топливный бак, л	200
Расход топлива, л/ч
- при 75% нагрузки	17.1
- при 100% нагрузки	22.7
Время автономной работы при 75% мощности, ч.	11.7
Время автономной работы при 100% мощности, ч.	8.8

Открытое исполнение

Габаритные размеры (Д×Ш×В), мм	1900×1000×1600
Вес, кг	1450

Габаритный чертеж открытого исполнения

Система газовыхлопа

Тип глушителя

Промышленный

Система охлаждения

Крыльчатка вентилятора толкающего типа
Радиатор жидкостный
Охладитель наддувочного воздуха
Объем системы охлаждения, л	12.6

Система электрооборудования

Зарядный генератор	65 А
Пусковое устройство	Стартер 3 кВт
Напряжение в системе электрооборудования	12 В
Комплект аккумуляторных батарей

Масляная система

Объем системы смазки, л

! Примечание

Характеристики указаны для следующих условий эксплуатации:

Температура воздуха 20 °С
Плотность дизельного топлива - 840 кг/м3 (зимнее дизельное топливо)
Атмосферное давление 101,3 кПа
Относительная влажность воздуха 50%

Система управления

Система управления осуществляет запуск и остановку электроагрегата, измерение текущих параметров двигателя и вырабатываемой электроэнергии, аварийную остановку в случае неполадок. Соответствует ГОСТ Р ИСО 8528-4 и ГОСТ Р 51321.1-2000

Ручной запуск

Система управления ПСМ СУЭМ-1

Реализована на базе микропроцессорного контроллера:

В базовой комплектации – DEIF-CGC-400

ОСНОВНЫЕ ФУНКЦИИ:

Запуск и останов электроагрегата
Управление электроагрегатом по программе, установленной в контроллере
Управление коммутационным аппаратом силовой цепи (генераторным выключателем)
Аварийно-предупредительная сигнализация и аварийная защита (оповещение об аварии и отключение агрегата)
Сбор и вывод параметров работы дизельного двигателя и вырабатываемой энергии

Возможно изготовление системы управления с аналоговыми приборами

Автоматический запуск

Со встроенным шкафом АВР

Система управления ПСМ СУЭМ-2

Реализована на базе микропроцессорного контроллера:

в базовой комплектации - DEIF CGC-400

ОСНОВНЫЕ ФУНКЦИИ:

Измерение и индикация параметров основной сети, питающей потребителя (мониторинг параметров сетевой шины)
Автоматический запуск двигателя при отклонении параметров основной сети и подключение потребителя к электроагрегату
Управление электроагрегатом по программе, установленной в контроллере ( в том числе подзарядка аккумуляторных батарей и управление электрическим подогревателем охлаждающей жидкости)
Аварийно-предупредительная сигнализация и аварийная защита (оповещение об аварии и отключение агрегата)
Сбор и вывод параметров работы дизельного двигателя и вырабатываемой энергии

С внешним шкафом АВР

Система управления ПСМ СУЭМ-1

Реализована на базе микропроцессорного контроллера:

В базовой комплектации – DEIF-CGC-400

ОСНОВНЫЕ ФУНКЦИИ:

Запуск и останов электроагрегата
Управление электроагрегатом по программе, установленной в контроллере
Управление коммутационным аппаратом силовой цепи (генераторным выключателем)
Аварийно-предупредительная сигнализация и аварийная защита (оповещение об аварии и отключение агрегата)
Сбор и вывод параметров работы дизельного двигателя и вырабатываемой энергии

Шкаф автоматического ввода резерва (АВР)

Шкаф АВР (автоматический ввод резерва)

Габариты шкафа (Г×Ш×В), мм: 220×500×650

Предназначен для непрерывного контроля параметров сети и запуска ДЭС в случае аварии в основной сети электроснабжения.

Реализован на базе микропроцессорного контроллера ATS

ОСНОВНЫЕ ФУНКЦИИ:

Измерение и индикация параметров основной сети
Подача команды на пуск и останов ДЭС
Проведение тестирования резервного ввода с нагрузкой и без
Переключение нагрузки на резервный ввод при пропадании напряжения на основном вводе питания
Переключение нагрузки на основной ввод при восстановлении сети
Сигнализация об авариях, расшифровка произошедших аварий

Для организации автоматического запуска в комплектацию дизельного генератора включается

Зарядное устройство для автоматической подзарядки аккумуляторных батарей от сети 220 В
Электрический подогреватель охлаждающей жидкости от сети

! Примечание

Возможно исполнение с демонтажем пульта управления, шкафа АВР для установки системы автоматики заказчика.

Дополнительное оборудование

Аккумуляторы

Зарядное устройство АКБ (входит в базовую комплектацию для станций 2-ой степени автоматизации)

Опции двигателя

Предпусковой жидкостный подогреватель
Электрический подогреватель охлаждающей жидкости (1,5 кВт и 3 кВт)
Масляная система, обеспечивающая 150 часов непрерывной работы Третья степень автоматизации
Низкошумный глушитель 35Дб (45Дб)
Двухконтурная система охлаждения

Опции топливной системы

Система учета расхода топлива
Ручной/электрический насос откачки/закачки жидкостей
Топливный фильтр-влагоотделитель
Дополнительный топливный бак
Встроенный топливный бак увеличенной емкости Увеличенный топливный бак может изменить габариты и вес электростанции. Подробности необходимо уточнить у менеджера ПСМ.
Система автоматической дозаправки топливом из дополнительного бака в основной
Система автоматической дозаправки топливом из внешнего источника

Опции генератора и электрической системы установки

PMG (система подвозбуждения на постоянных магнитах)

Опции системы управления

Системы дистанционного мониторинга и управления
Система учета электрической энергии
Система управления параллельной работой дизель-генераторов
Реле контроля изоляции (обязательная опция при изолированной нейтрали)
Контроллер для работы при температуре до -40°C Устанавливается вместо базового контроллера системы управления
Дублирующие аналоговые приборы
Распределительное устройство Применяется для приема и распределения электрической энергии. Комплектация устройства согласовывается с Заказчиком. Для разработки необходима однолинейная схема.

Опции исполнения

Разъемы для внешнего подключения кабелей (для кожухов и контейнеров)
Катушка с кабелем (для передвижных электростанций)

Запчасти и сервис

Комплект ЗИП на период от 500 до 5000 ч
Нагрузочный модуль

Варианты исполнения

Погодозащитный капот

Назначение:

Защищает оборудование от неблагоприятных внешних воздействий и осадков
Обеспечивает работу электроустановки на любой ровной площадке без специального монтажа

Особенности конструкции:

Жесткая металлическая конструкция на усиленной сварной раме
Неподвижные жалюзи для вентиляции и защиты радиатора

Защита от осадков Пожарная безопасность Защита от взлома Собственное производство Сертификат ТС

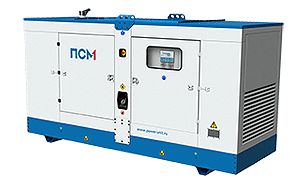

Шумозащитный кожух

Назначение:

Снижает шумовое давление и вибрации, исходящие от оборудования
Обеспечивает защиту от атмосферных осадков
Подходит для установки агрегатов в жилых зонах и в непосредственной близи от потребителей

Особенности конструкции:

Толстые металлические стены увеличенной жесткости
Внутренняя обшивка из негорючего изоляционного материала
Воздушные карманы для дополнительного снижения шума
Глушитель внутри кожуха

Защита от осадков Защита от шума Пожарная безопасность Защита от взлома Собственное производство Сертификат ТС Д×Ш×В: 2600×1064×1590 мм

Контейнер «Север»

Назначение:

Обеспечивает защиту от атмосферных осадков
Позволяет эксплуатировать оборудование при температурах от -40°С до +45°С (при наличии опций от -60°С)
Предотвращает доступ посторонних лиц к технике
Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
Обеспечивает комфортные условия работы обслуживающего персонала

Контейнер состоит из сэндвич-панелей, плотно смонтированных в металлический каркас

Защита от осадков Защита от шума Защита от холода Пожарная безопасность Защита от взлома Удобный сервис Собственное производство Сертификат ТС Вес: 3200 кг Д×Ш×В: 4330×2410×2555 мм

Контейнер «Север-М»

Назначение:

Обеспечивает защиту от атмосферных осадков
Позволяет эксплуатировать оборудование при температурах от -40°С до +45°С (при наличии опций от -60°С)
Предотвращает доступ посторонних лиц к технике
Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
Обеспечивает комфортные условия работы обслуживающего персонала

Изготавливается на базе морских цельнометаллических контейнеров

Защита от осадков Защита от шума Защита от холода Пожарная безопасность Защита от взлома Удобный сервис Собственное производство Сертификат ТС Вес: 5770 кг Д×Ш×В: 6000×2440×2591 мм

Контейнер цельнометаллический

Назначение:

В дополнение к функциям контейнера «Север-М» (на базе морского):

Дают больше пространства внутри для свободного прохода, доступа к узлам
Позволяют устанавливать объемное дополнительное оборудование без нарушения транспортных габаритов
Снабжены дополнительным утеплением и соответствуют сложным теплотехническим требованиям (например, нормам Роснефти)

Защита от осадков Защита от шума Защита от холода Пожарная безопасность Защита от взлома Удобный сервис Собственное производство Сертификат ТС

Открытое исполнение

Оборудование в открытом исполнении предназначено для установки и эксплуатации в специально подготовленном помещении, обеспечивающем оптимальную температуру, вентиляцию, защиту оборудования.

Удобный сервис Собственное производство Сертификат ТС Вес: 1450 кг Д×Ш×В: 1900×1000×1600 мм

Варианты передвижного исполнения

Возможна установка на шасси

Прицепы автомобильные (с ПТС)
Прицепы тракторные (с ПСМ)
Автомобили различных производителей
Сани, полозья

Установка в погодозащитном капоте на одноосном шасси

Насосная установка ПСМ в капоте на лыжах

Дизельный генератор в шумозащитном кожухе на шасси Валдай для аэропортов

Дизельный генератор в шумозащитном кожухе на шасси

Дизельный генератор в погодозащитном капоте на шасси

Энергокомплекс в двух контейнерах на автомобиле Volvo

Сравнить с аналогами

Рейтинг электростанций ПСМ

	ПСМ ADP-80 Серия ADP «Perry»	ПСМ ADV-80 Серия ADV «Njord»
Оценки
Адаптированность к России Возможность запуска и бесперебойной работы двигателя на топливе низкого качества Количество сбоев в работе двигателя при температурах ниже -30° Наличие или отсутствие доказанной испытаниями способности без критических последствий принять 100% нагрузки одновременно Процент снижения КПД двигателя в условиях пониженной температуры Простота конструкции
Экономичность Расход топлива в час при 75% нагрузке.
Уровень цены Отношение цены установки к цене аналога по прайс-листу компании ПСМ.
Стоимость обслуживания Средняя для российского рынка стоимость основных запасных частей, подлежащих замене, по данным выборки из 7 поставщиков, включая ПСМ. Средняя стоимость обеспечения установки рекомендованными марками топлива и масла на 1 час работы.
Доступность сервисного обслуживания Общее количество сервисных центров, авторизованных на ремонт двигателей определенной марки, в городах России. Общее количество российских поставщиков, авторизованных на поставку оригинальных запасных частей. Минимальное расстояние от места эксплуатации до ближайшей станции технического обслуживания по данным выборки из 200 клиентов ПСМ. Наличие особенных требований к квалификации обслуживающего персонала в инструкции по эксплуатации.
Качество двигателя Количество случаев выхода двигателя из строя во время гарантийного использования при условии правильной эксплуатации. Суммарный КПД двигателя. Эстетичность и внешний вид двигателя Качество сборки двигателя (в оценке экспертов Ассоциации Независимых Инженеров России).
Основные характеристики
Основная мощность	80 кВт / 100 кВА	80 кВт / 100 кВА
Резервная мощность	88 кВт / 110 кВА	88 кВт / 110 кВА
Частота тока, Гц	50	50
Напряжение, В	400	400
Ресурс до капитального ремонта, м.ч.		40 000
Расход топлива, л/ч
- при 75% нагрузки	17.1	16.8
- при 100% нагрузки	22.7	22.7
Двигатель
Модель двигателя	Perkins 1104C-44TAG2	Volvo Penta TAD531GE
Частота вращения вала двигателя, об/мин	1500	1500
Тип	4LTI 4-цилиндровый рядный с турбонаддувом и охлаждением наддувочного воздуха	4LTI 4-цилиндровый рядный с турбонаддувом и охлаждением наддувочного воздуха
Диаметр цилиндра, мм	105	108
Ход поршня, мм	127	130
Рабочий объем, л	4.4	4.76
Степень сжатия	18.2:1	18:1
Система аварийного останова двигателя		электромагнитный клапан
Генератор
Базовая модель генератора	Stamford UCI274C	Marelli Motori MJB 225 LA4 На усмотрение ПСМ дизельный генератор может быть укомплектован аналогичным по харакетристикам синхронным генератором модели Marelli Motori MXB 225 LA4 По согласованию с Заказчиком возможна установка синхронного генератора Stamford
Напряжение, В	400	400
Род тока	переменный трехфазный	переменный трехфазный
Номинальный коэффициент мощности	0.8	0.8
Номинальный ток, А	144	144
Класс изоляции	H	H
Степень защиты	IP23	IP23
Регулятор напряжения (AVR)	SX460	M16FA655A
Система охлаждения
Объем системы охлаждения, л	12.6	19.7
Расширительный бачок	нет	есть
Крыльчатка вентилятора толкающего типа	есть	есть
Фильтр охлаждающей жидкости	нет	есть
Радиатор жидкостный	есть	есть
Система воздухозабора
Подогреватель воздуха впускного коллектора	нет	есть
Система электрооборудования
Зарядный генератор	65 А	55 А
Пусковое устройство	Стартер 3 кВт	Стартер 3.1 кВт
Напряжение в системе электрооборудования	12 В	12 В
Комплект аккумуляторных батарей	есть	есть
Система газовыхлопа
Тип глушителя	Промышленный	Промышленный
Топливная система
Топливный бак, л	200	200
Расход топлива, л/ч
- при 75% нагрузки	17.1	16.8
- при 100% нагрузки	22.7	22.7
Время автономной работы при 75% мощности, ч.	11.7	11.9
Время автономной работы при 100% мощности, ч.	8.8	8.8
Топливные фильтры
- грубой очистки		с водоотделителем
- тонкой очистки		без сменного фильтрующего элемента
Масляная система
Объем системы смазки, л	8	13
Расход масла при 100% нагрузки, л/ч		0.08
Габариты открытого исполнения
Габаритные размеры (Д×Ш×В), мм	1900×1000×1600	2250×1020×1590
Вес, кг	1450	1650 Указанный вес соответствует массе сухого электроагрегата

Гарантия

Гарантийный срок – 18 месяцев с момента отгрузки или 12 месяцев с момента начала эксплуатации или 2000 моточасов (зависит от того, что наступит раньше).

Услуги

ПСМ предоставляет полный комплекс сервисных услуг по сопровождению оборудования:

Соответствие стандартам

Соответствуют техническим регламентам таможенного союза: 004/2011 «О безопасности низковольтного оборудования», 010/2011 «О безопасности машин и оборудования» и 020/2011 «Электромагнитная совместимость технических средств» и стандартам ISO 9001:2015

Скачать опросный лист

Условное обозначение

Условные обозначения

Перейти к списку
дизельных генераторов

psm@powerunit.ru

8-800-500-08-12 (доб. 1100)

! Компания «ПСМ» оставляет за собой право изменять технические характеристики без предварительного уведомления
