Насосы ЦНС

Описание
Модельный ряд
Характеристики

Описание

Заказать запчасти и сервис

Насосы типа ЦНС – центробежные секционные насосы с количеством секций от 2 до 10 изготавливаются с диапазоном подач от 13 до 850 м³/час и напором от 44 до 1300 м.вод.ст. Поток перекачиваемой жидкости в таких насосах перемещается последовательно несколькими рабочими колесами, смонтированными на одном валу, в одном корпусе.

Корпус многоступенчатого секционного насоса состоит из отдельных секций, число которых равно числу рабочих колес минус один, так как одно колесо расположено в передней крышке. Секционная конструкция корпуса насоса позволяет увеличить или уменьшить напор, не изменяя подачи. Напор будет равен сумме напоров, создаваемых каждым рабочим колесом. Фланец нагнетательного корпуса направлен вертикально вверх перпендикулярно оси вращения, а фланец всасывающего корпуса расположен под углом 90° по отношению к нагнетательному.

Насосы выполняются в вариантах с сальниковой набивкой, либо торцевым уплотнением.

Чугунные насосы типа ЦНС стабильно и долговечно работают с подпором 2-6 м, а при перекачивании воды с температурой выше 150°С подпор необходимо увеличивать.

Насосы ЦНС предназначены для:

- перекачки химически нейтральной воды (модификация ЦНС);

- перекачки нейтральной воды с температурой до +105°С (модификация ЦНСг);

- перекачки масла, применяемого в системах турбогенераторов, и подача масла в системах регулирования при пуске и остановке турбин (модификация ЦНСм);

- перекачки кислотной воды с водородным показателем рН<6,5 (модификация ЦНСк 60-66.. .330), рН 3,5-8,5 (модификация ЦНСк 300-120...600).

Модельный ряд

Частота вращения насоса, об/мин

Характеристики

Диам. вcасыв. фл.,мм

Диам. напорн. фл.,мм

Применение (Модель ДНУ)

Масса, кг

1475

Подача, м³/ч	40	50	60	70	80
Подача, л/с	11,1	13,9	16,7	19,4	22,2
Напор, м	160	157	150	140	122
Потребляемая мощность, кВт	31	34	38	40	44
Кавитационный запас, м (NPSH)	2.2	2.6	3	3.6	4.3
Геометрическая высота всасывания, м*	8	7,5	7	6,3	5,8
КПД насоса, %	56	60	64	64	60

125

ДНУ-60/150

690

1475

Подача, м³/ч	40	50	60	70	80
Подача, л/с	11,1	13,9	16,7	19,4	22,2
Напор, м	218	210	200	187	164
Потребляемая мощность, кВт	41	46	51	51	58
Кавитационный запас, м (NPSH)	2.2	2.6	3	3.6	4.3
Геометрическая высота всасывания, м*	8	7,5	7	6,3	5,8
КПД насоса, %	56	60	64	64	60

125

ДНУ-60/200

810

2950

Подача, м³/ч	75	90	105	115	125
Подача, л/с	21	25	29	32	34.7
Напор, м	217	212	196	183	164
Потребляемая мощность, кВт	80	83	86	88	90
Кавитационный запас, м (NPSH)	4.1	5	6	6.8	8

125

ДНУ-100/200

1475

Подача, м³/ч	40	50	60	70	80
Подача, л/с	11,1	13,9	16,7	19,4	22,2
Напор, м	268	260	250	232	210
Потребляемая мощность, кВт	52	57	63	67	72
Кавитационный запас, м (NPSH)	2.2	2.6	3	3.6	4.3
Геометрическая высота всасывания, м*	8	7,5	7	6,3	5,8
КПД насоса, %	56	60	64	64	60

125

ДНУ-60/250

925

1475

Подача, м³/ч	130	150	180	200	220	-
Подача, л/с	36,1	41,7	50	55,6	61,1	-
Напор, м	92	90	85	80	72	-
Потребляемая мощность, кВт	50	53	59	63	70	-
Кавитационный запас, м (NPSH)	2,6	2,9	4	5	6,7	-
Геометрическая высота всасывания, м*	7,3	7,1	6	5	3,3	-
КПД насоса, %	65	68	70	70	68	-

150

670

1475

Подача, м³/ч	130	150	180	200	220	-
Подача, л/с	36,1	41,7	50	55,6	61,1	-
Напор, м	140	135	128	120	105	-
Потребляемая мощность, кВт	76	80	89	95	103	-
Кавитационный запас, м (NPSH)	2,6	2,9	4	5	6,7	-
Геометрическая высота всасывания, м*	7,3	7,1	6	5	3,3	-
КПД насоса, %	65	68	70	70	68	-

150

800

1475

Подача, м³/ч	130	155	180	200	220
Подача, л/с	36,1	43	50	55,6	61,1
Напор, м	186	160	170	160	148
Потребляемая мощность, кВт	104	108	115	124	137
Кавитационный запас, м (NPSH)	2.7	3.4	4	4.6	5.3
Геометрическая высота всасывания, м*	7,3	7,1	6	5	3,3
КПД насоса, %	65	68	70	70	68

150

ДНУ-180/170,

910

1475

Подача, м³/ч	130	155	180	200	220
Подача, л/с	36,1	43	50	55,6	61,1
Напор, м	232	225	212	200	187
Потребляемая мощность, кВт	130	140	149	158	170
Кавитационный запас, м (NPSH)	2.7	3.4	4	4.6	5.3
Геометрическая высота всасывания, м*	7,3	7,1	6	5	3,3
КПД насоса, %	65	68	70	70	68

150

ДНУ-180/212

1040

1475

Подача, м³/ч	130	155	180	200	220
Подача, л/с	36,1	43	50	55,6	61,1
Напор, м	277	267	254	240	225
Потребляемая мощность, кВт	152	163	178	190	206
Кавитационный запас, м (NPSH)	2.7	3.4	4	4.6	5.3
Геометрическая высота всасывания, м*	7,3	7,1	6	5	3,3
КПД насоса, %	65	68	70	70	68

150

ДНУ-180/255,

1170

1475

Подача, м³/ч	130	150	180	200	220	-
Подача, л/с	36,1	41,7	50	55,6	61,1	-
Напор, м	330	320	297	275	245	-
Потребляемая мощность, кВт	180	190	208	221	238	-
Кавитационный запас, м (NPSH)	2,6	2,9	4	5	6,7	-
Геометрическая высота всасывания, м*	7,3	7,1	6	5	3,3	-
КПД насоса, %	65	68	70	70	68	-

150

1290

1475

Подача, м³/ч	130	155	180	200	220
Подача, л/с	36,1	43	50	55,6	61,1
Напор, м	370	358	340	323	300
Потребляемая мощность, кВт	204	220	238	253	274
Кавитационный запас, м (NPSH)	2.7	3.4	4	4.6	5.3
Геометрическая высота всасывания, м*	7,3	7,1	6	5	3,3
КПД насоса, %	65	68	70	70	68

150

, ДНУ-180/340

1420

1475

Подача, м³/ч	130	150	180	200	220	-
Подача, л/с	36,1	41,7	50	55,6	61,1	-
Напор, м	420	407	383	355	317	-
Потребляемая мощность, кВт	231	247	268	286	303	-
Кавитационный запас, м (NPSH)	2,6	2,9	4	5	6,7	-
Геометрическая высота всасывания, м*	7,3	7,1	6	5	3,3	-
КПД насоса, %	65	68	70	70	68	-

150

1550

1475

Подача, м³/ч	130	150	180	200	220	-
Подача, л/с	36,1	41,7	50	55,6	61,1	-
Напор, м	470	455	425	395	350	-
Потребляемая мощность, кВт	258	274	297	318	335	-
Кавитационный запас, м (NPSH)	2,6	2,9	4	5	6,7	-
Геометрическая высота всасывания, м*	7,3	7,1	6	5	3,3	-
КПД насоса, %	65	68	70	70	68	-

150

1660

2900

Подача, м³/ч	130	150	160	180	200	220
Подача, л/с	36,1	41,7	44,4	50	55,5	61,1
Напор, м	940	930	920	900	870	840
Потребляемая мощность, кВт	475	525	545	595	645	695
Кавитационный запас, м (NPSH)	-	-	-	4,5	-	-
Геометрическая высота всасывания, м*	-	-	-	5,5	-	-

150

125

1580

1475

Подача, м³/ч	220	260	300	330	360
Подача, л/с	61,1	72,2	83,3	91,7	100
Напор, м	130	126	120	113	111
Потребляемая мощность, кВт	125	110	110	145	149
Кавитационный запас, м (NPSH)	3.5	4	4.5	4.8	5.1
Геометрическая высота всасывания, м*	6,5	6,1	5,5	5,2	4,9
КПД насоса, %	62	67	70	69	68

200

ДНУ-300/120

1106

1475

Подача, м³/ч	220	260	300	330	360
Подача, л/с	61,1	72.2	83,3	91,7	100
Напор, м	200	189	180	170	162
Потребляемая мощность, кВт	188	200	210	220	227
Кавитационный запас, м (NPSH)	3.5	4	4.5	4.8	5.1
Геометрическая высота всасывания, м*	6,5	6,1	5,9	5,5	5,2	4,9
КПД насоса, %	62	67	70	70	69	68

200

ДНУ-300/180,

1251

1475

Подача, м³/ч	220	260	300	330	360
Подача, л/с	61.1	72.2	83.3	91.7	100
Напор, м	263	253	240	229	227
Потребляемая мощность, кВт	250	260	275	290	312
Кавитационный запас, м (NPSH)	3.5	4	4.5	4.8	5.1
Геометрическая высота всасывания, м*	6,5	6,1	5,5	5,2	4,9
КПД насоса, %	62	67	70	69	68

200

ДНУ-300/240,

1395

1475

Подача, м³/ч	220	260	300	330	360
Подача, л/с	61.1	72.2	83.3	91.7	100
Напор, м	327	314	300	287	269
Потребляемая мощность, кВт	320	326	350	370	397
Кавитационный запас, м (NPSH)	3.5	4	4.5	4.8	5.1
Геометрическая высота всасывания, м*	6,5	6,1	5,5	5,2	4,9
КПД насоса, %	62	67	70	69	68

200

ДНУ-300/300,

1599

1475

Подача, м³/ч	220	260	300	330	360
Подача, л/с	61.1	72.2	83.3	91.7	100
Напор, м	390	376	360	345	325
Потребляемая мощность, кВт	375	400	420	440	480
Кавитационный запас, м (NPSH)	3.5	4	4.5	4.8	5.1
Геометрическая высота всасывания, м*	6,5	6,1	5,5	5,2	4,9
КПД насоса, %	62	67	70	69	68

200

ДНУ-300/360,

1751

1475

Подача, м³/ч	220	250	270	300	330	360
Подача, л/с	61,1	69,4	75	83,3	91,7	100
Напор, м	460	445	437	420	405	380
Потребляемая мощность, кВт	440	455	470	490	520	560
Кавитационный запас, м (NPSH)	3,5	3,9	4,1	4,5	4,8	5,1
Геометрическая высота всасывания, м*	6,5	6,1	5,9	5,5	5,2	4,9
КПД насоса, %	62	67	70	70	69	68

200

1902

1475

Подача, м³/ч	220	250	270	300	330	360
Подача, л/с	61,1	69,4	75	83,3	91,7	100
Напор, м	520	510	495	480	460	435
Потребляемая мощность, кВт	510	525	535	560	590	640
Кавитационный запас, м (NPSH)	3,5	3,9	4,1	4,5	4,8	5,1
Геометрическая высота всасывания, м*	6,5	6,1	5,9	5,5	5,2	4,9
КПД насоса, %	62	67	70	70	69	68

200

2106

1475

Подача, м³/ч	220	250	270	300	330	360
Подача, л/с	61,1	69,4	75	83,3	91,7	100
Напор, м	587	568	560	540	518	470
Потребляемая мощность, кВт	570	585	600	630	670	725
Кавитационный запас, м (NPSH)	3,5	3,9	4,1	4,5	4,8	5,1
Геометрическая высота всасывания, м*	6,5	6,1	5,9	5,5	5,2	4,9
КПД насоса, %	62	67	70	70	69	68

200

2258

1475

Подача, м³/ч	220	250	270	300	330	360
Подача, л/с	61,1	69,4	75	83,3	91,7	100
Напор, м	650	637	625	600	577	555
Потребляемая мощность, кВт	634	652	670	700	740	805
Кавитационный запас, м (NPSH)	3,5	3,9	4,1	4,5	4,8	5,1
Геометрическая высота всасывания, м*	6,5	6,1	5,9	5,5	5,2	4,9
КПД насоса, %	62	67	70	70	69	68

200

2410

1475

Подача, м³/ч	380	400	450	500	550	600
Подача, л/с	105,6	111,1	125	138,9	152,8	166,7
Напор, м	-	-	-	320	-	-
Потребляемая мощность, кВт	-	-	-	614	-	-
Кавитационный запас, м (NPSH)	-	-	-	5	-	-
Геометрическая высота всасывания, м*	-	-	-	5	-	-
КПД насоса, %	-	-	-	71	-	-

250

200

н.д.

1475

Подача, м³/ч	380	400	450	500	550	600
Подача, л/с	105,6	111,1	125	138,9	152,8	166,7
Напор, м	-	-	-	400	-	-
Потребляемая мощность, кВт	-	-	-	767	-	-
Кавитационный запас, м (NPSH)	-	-	-	5	-	-
Геометрическая высота всасывания, м*	-	-	-	5	-	-
КПД насоса, %	-	-	-	71	-	-

250

200

н.д.

1475

Подача, м³/ч	380	400	450	500	550	600
Подача, л/с	105,6	111,1	125	138,9	152,8	166,7
Напор, м	-	-	-	480	-	-
Потребляемая мощность, кВт	-	-	-	921	-	-
Кавитационный запас, м (NPSH)	-	-	-	55	-	-
Геометрическая высота всасывания, м*	-	-	-	5	-	-
КПД насоса, %	-	-	-	71	-	-

250

200

н.д.

1450

Подача, м³/ч	380	440	500	550	600
Подача, л/с	105	122	138	152	166
Напор, м	175	160	150	149	148
Потребляемая мощность, кВт	290	300	310	325	350
Кавитационный запас, м (NPSH)	3.2	4	5	5.6	6.2
КПД насоса, %	71	78	78	74	69

250

200

ДНУ-500/160

н.д.

1450

Подача, м³/ч	360	450	500	550	600	650
Подача, л/с	100	125	140	152	167	180
Напор, м	285	268	250	238	212	185
Потребляемая мощность, кВт	390	430	440	450	460	480
Кавитационный запас, м (NPSH)	3	3	3	3	3	3
Геометрическая высота всасывания, м*	7	7	7	7	7	7
КПД насоса, %	71	78	78	78	74	69

250

200

н.д.

* значения параметра "Геометрическая высота всасывания" указаны для справок; значения параметра "Кавитационный запас" указаны для насосов, перекачивающих воду.

Примечание.

Значения параметров насосов указаны при работе на воде с t=20°C; барометрическом давлении - 735,5 mmHg, и кинематической вязкости ν=1•10^-6 m²/s (cSt).

** Значения параметров насоса модели ЦНС 180-900 указаны в номинальном режиме, для воды с температурой 25 °С и плотностью 997 кг/м³, при барометрическом давлении 101,3 кПа (760 мм рт. ст.).

Компания ПСМ оставляет за собой право изменять технические характеристики без предварительного уведомления.

Характеристики

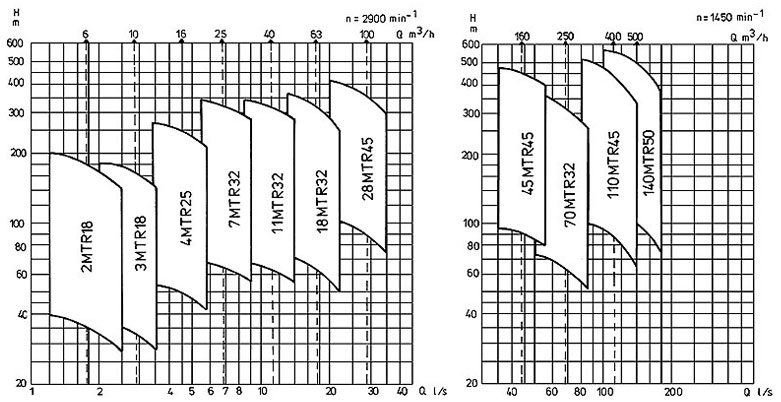

Диаграмма насосов типа ЦНС

Технические параметры (H,Q,η, P и NPSH) и характеристики насосов верны при:

- транспортировке воды с t=20°C;

- барометрическом давлении - 735,5 mmHg,

- кинематической вязкости ν=1•10^-6 m²/s (cSt).
