Работа дизель-генераторов ПСМ в параллельных системах (энергокомплексы)
 |
Для продолжительной работы электростанции большой мощности с переменной нагрузкой и обеспечения функции резервирования сети компания «ПСМ» предлагает эффективное и выгодное решение: энергокомплексы, состоящие из нескольких дизель-генераторов мощности от 12 кВт до 500 кВт, работающих параллельно на общую нагрузку. Базовыми элементами служат дизель-генераторы собственного производства серии АД (на базе отечественных двигателей), серии ADV (на базе двигателей швецких Volvo Penta), серии ADJ (на базе американских двигателей John Deere), серии ADDo (на базе южнокорейских двигателей Doosan). |
Для продолжительной работы электростанции большой мощности с переменной нагрузкой и обеспечения функции резервирования сети компания «ПСМ» предлагает эффективное и выгодное решение: энергокомплексы, состоящие из нескольких дизель-генераторов, работающих параллельно на общую нагрузку.
Базовыми элементами служат дизель-генераторы собственного производства серии АД (на базе отечественных двигателей), серии ADV (на базе двигателей швецких Volvo Penta), серии ADJ (на базе американских двигателей John Deere), серии ADDo (на базе южнокорейских двигателей Doosan).
В настоящее время мы создаем комплексные электростанции, состоящие из 16 дизель-генераторов суммарной мощностью до 8 МВт.
Концепция параллельной работы не является новейшей разработкой. До настоящего времени подобные электростанции создавались только на базе дизель-генераторов крупнейших мировых производителей, что делало их относительно дорогими как в создании, так и в эксплуатации. В отличие от некоторых других отечественных производителей для удешевления стоимости системы мы не используем полуавтоматические системы и устаревшие комплектующие. Наши системы управления параллельной работой электроагрегатов изготавливаются только на базе наиболее надежных импортных комплектующих (контроллеров фирм Deif, контакторов ABB и Sсhneider Electric).
Параллельная работа дизельных электроагрегатов в составе энергокомплексов обеспечивается системой управления на базе контроллера AGC (Deif). Микропроцессорный контроллер AGC позволяет управлять параллельной работой от 2 до 16 дизель-генераторов и может быть запрограммирован для работы в различных режимах:
- Автономная параллельная работа генераторов
- Резервирование сети (с обратной синхронизацией и без)
- Выработка фиксированной электрической мощности при параллельной работе с сетью
- Снятие пиков нагрузки сети
- Перевод нагрузки с сети на генератор и обратно без обесточивания
- Импорт/Экспорт мощности в сеть
Энергокомплексы, состоящие из нескольких электроагрегатов, обладают рядом преимуществ над единичными электростанциями большой мощности:
-
Компактность и небольшая масса, упрощающая транспортировку и монтаж: электроагрегаты малой единичной мощности не требуют специального грузоподъемного оборудования при монтаже, создания сложных оболочек или зданий со встроенными коммуникациями. В варианте контейнерного исполнения единичные дизель-генераторы могут быть размещены на любой ровной площадке или даже крыше здания, обеспечивая равномерную нагрузку на перекрытия;
-
Гибкость и возможность расширения системы до 16 электоагрегатов: рост бизнеса и соответственно потребностей в электроэнергии зачастую приводит к ошибкам в выборе необходимой мощности энергосистемы. Всегда имеется возможность дополнять энергокомплекс единичными электроагрегатами для увеличения суммарной мощности по мере роста энергопотребления Вашего объекта, что позволяет оптимизировать капитальные вложения в систему энергоснабжения;
-
Расширение рабочего мощностного диапазона энергокомплекса за счет использования электроагрегатов небольшой единичной мощности и распределения нагрузки: параллельная работа позволяет значительно расширить как рабочие мощностные диапазоны энергокомплекса, так и их качественные характеристики. Для одного электроагрегата большой мощности снижение нагрузки ниже 25% от номинальной мощности недопустимо, однако значительные перепады нагрузки достаточно распространены, и параллельная работа позволяет методом подключения дополнительных дизель-генераторов и распределения нагрузки между ними обеспечить эффективную работу начиная с 5% максимально потребляемой мощности;
-
Надежность системы и бесперебойность энергоснабжения благодаря возможности переключения нагрузки в случае неисправности одного из электроагрегатов: проведение сервисного обслуживания и текущего ремонта одного из дизель-генераторов не приведет к перебоям в энергоснабжении потребителя. Надежность системы энергоснабжения увеличивается и таким образом предотвращаются перебои с электроэнергией на особо ответственных объектах. Это невозможно осуществить при использовании одного мощного электроагрегата;
-
Увеличение ресурса электростанций за счет равномерного распределения нагрузки или работы только одного из электоагрегатов;
-
Низкая стоимость приобретения и эксплуатации: стоимость приобретения и монтажа оборудования компании "ПСМ" для параллельной работы ниже зарубежных аналогов при сопоставимом качестве и функциональности системы; удельная стоимость эксплуатации дизель-генератора мощностью 200 - 500 кВт является наименьшей из всего мощностного диапазона единичных электроагрегатов. Именно из установок данной мощности в основном и создаются системы параллельной работы нашей компании.
Энергокомплекс с параллельно работающими электроагрегатами представляет собой технически сложный объект и вызывает определенные сложности при запуске его в эксплуатацию. Компания "ПСМ" поможет избежать этих проблем при проведении пуско-наладочных работ и эксплуатации энергокомплексов (электростанций) с обучением персонала заказчика.
Для повышения надежности систем энергоснабжения потребителя энергокомплексы оснащаются компьютерной системой дистанционного мониторинга и управления со следующими возможными вариантами реализации:
- локальный проводной канал связи Modbus RS485 (расстояние до 1200 м);
- удаленный беспроводной радиоканал связи (расстояние до 3000 м);
- система управления и мониторинга через интернет (расстояние ограниченно интернет-соединением);
- удаленный беспроводной канал связи GSM (расстояние неограниченно);
- удаленный беспроводной канал связи GPRS (расстояние неограниченно);
На сегодняшний момент компания "ПСМ" серийно выпускает электростанции мощностью от 600 до 2000 кВт на базе электроагрегатов серии ADV с двигателями Volvo Penta (Щвеция) как открытого исполнения (для установки в помещении), так и установленные в капот или утепленные блок-контейнеры типа “Север” (для эксплуатации на улице). Энергокомплексы изготавливаются на базе 2, 3 и 4 дизель-генераторов:
| Модель | Мощность, кВт/кВА | Модель
единичного ДГ | Модель двигателя | Модель генератора | Емкость топливных баков, л. |
| ADV630 | 640/800 | ADV320 | TAD 1344GE | 433CSL6220 | 1200 |
| ADV720 | 728/910 | ADV360 | TAD 1345GE | 572RSL4027 | 1800 |
| ADV800 | 800/1000 | ADV400 | TAD 1641GE | 572RSL4027 | 1800 |
| ADV920 | 912/1140 | ADV460 | TAD 1642GE | 573RSL4032 | 1800 |
| ADV1000 | 1000/1250 | ADV500 | TWD 1643GE | 573RSL4032 | 2400 |
| ADV1200 | 1200/1500 | ADV400 | TAD 1641GE | 572RSL4027 | 2700 |
| ADV1400 | 1456/1820 | ADV360 | TAD 1345GE | 572RSL4027 | 3600 |
| ADV1500 | 1500/1875 | ADV500 | TWD 1643GE | 573RSL4032 | 3600 |
| ADV1600 | 1600/2000 | ADV400 | TAD 1641GE | 572RSL4027 | 3600 |
| ADV1800 | 1824/2280 | ADV460 | TAD 1642GE | 573RSL4032 | 3600 |
| ADV2000 | 2000/2500 | ADV500 | TWD 1643GE | 573RSL4032 | 4800 |
Степень автоматизации:
Электроагрегаты оснащаются системами дозаправки масла и топлива, что позволяет в полном объеме обеспечить выполнение задач предусмотренных объемом автоматизации по третьей степени.
Энергокомплексы могут быть предназначены для работы параллельно на общую нагрузку или для группового резервирования сети.
Параллельная работа на общую нагрузку.
Система управления проводит постоянный мониторинг нагрузки и равномерно распределяет ее между электроагрегатами. При нагрузке меньше 80% номинальной мощности единичного электроагрегата работает только ведущий генератор. При увеличении нагрузки автоматически подключается ведомый дизель-генератор. При падении нагрузки менее 35% общей мощности ведомый электроагрегат отключается.
Групповое резервирование сети.
Для осуществления функции группового резервирования сети электростанция комплектуется дополнительным контроллером с функциями AMF и обеспечения режимов работы по экспорту и импорту электроэнергии. Контроллер осуществляет мониторинг параметров сетевой шины и при отклонении напряжения/частоты от установленных значений система управления осуществляет запуск электростанции и переключение контакторов с сетевого на генераторный. Распределение нагрузки и подключение/отключение электроагрегатов происходит по программе, установленной в контроллере.
Открытое исполнение
 |
Назначение:
Оборудование в открытом исполнении предназначено для установки и эксплуатации в специально подготовленном помещении, обеспечивающем оптимальную температуру, вентиляцию, защиту оборудования. |
Назначение:
Оборудование в открытом исполнении предназначено для установки и эксплуатации в специально подготовленном помещении, обеспечивающем оптимальную температуру, вентиляцию, защиту оборудования.
Конструктивные особенности:
Установка на сварной металлической раме с антивибрационными креплениями, комплектация в соответствии со спецификацией установки.
Дополнительное оборудование:
В соответствии со спецификацией установки.
Навес для дизельных насосных установок
 |
Назначение:
Навес предназначен для защиты двигателя и системы управления установкой от атмосферных осадков. |
Назначение:
Навес предназначен для защиты двигателя и системы управления насосной установкой от атмосферных осадков.
Конструктивные особенности:
Крыша из металлического листа на стойках, закрывающая двигатель и пульт управления установкой от попадания дождя и снега.
Погодозащитный капот для дизельных электростанций
 |
Назначение:
Оборудование в капоте предназначено для эксплуатации на открытых площадках, а также для частого перемещения и работы с большим количеством запусков-остановов и различной нагрузкой. Капоты обеспечивают защиту от атмосферных осадков и механических повреждений, а также сохраняют оборудование от доступа посторонних лиц. Оборудование в капоте может быть смонтировано на открытой площадке, шасси автомобиля или прицепа без дополнительной доработки. Возможна работа на ровной площадке без специального монтажа. |
Назначение:
Оборудование в капоте предназначено для эксплуатации на открытых площадках, а также для частого перемещения и работы с большим количеством запусков-остановов и различной нагрузкой. Капоты обеспечивают защиту от атмосферных осадков и механических повреждений, а также сохраняют оборудование от доступа посторонних лиц. Оборудование в капоте может быть смонтировано на открытой площадке, шасси автомобиля или прицепа без дополнительной доработки. Возможна работа на ровной площадке без специального монтажа.
Основной сферой применения капотированных электроагрегатов является строительство, ремонтные службы, аварийно-спасательные бригады, автономное кратковременное электроснабжение специального оборудования.
Конструктивные особенности:
Капот представляет собой металлическую конструкцию на усиленной сварной раме. Удобная конфигурация дверей капота обеспечивает доступ к основным сервисным узлам и облегчает сервисное обслуживание и ремонт установленного в нем оборудования. Защитные неподвижные жалюзи на передней панели капота защищают радиатор системы охлаждения от механических повреждений и направляют выходящий поток воздуха вниз. Система выпуска отработавших газов реализована глушителем с сильфонным компенсатором и теплоизолированным трубопроводом дизеля.
Силовая конструкция капота позволяет осуществлять перегруз и транспортировку установки за верхнюю часть силовых дуг без использования специальных приспособлений с динамическими нагрузками до 3 g.
Жесткий силовой каркас обеспечивает высокую надежность и длительную работоспособность установки в тяжелых условиях эксплуатации.
Дополнительное оборудование:
- предпусковые подогреватели типа ПЖД или Webasto для возможности эксплуатации оборудования при температуре ниже -10°С;
- искрогасители для обеспечения пожаробезопасности
- система автоматической дозаправки;
- дополнительные топливные баки.
|  |
Габаритные размеры капотированных электростанций
| Модель дизельной электростанции | Модель капота | Размеры (дхшхв), мм |
| ПК-30.1 | 2110х1000х2025(1520) | |
| ПК-50.1 | 2260х1200х2175(1570) | |
| ПК-60.1 | 2360х1225х1960(1700) | |
| ПК-100.1 | 2660х1225х1960(1700) | |
| ПК-150.1 | 2950х1300х2200(1885) | |
| ПК-200.1 | 3050х1300х2250(1935) | |
| ПК-300.1 | 3460х1600х2350(2035) | |
| ПСМ АД400 | ПК-400.1 | 3700х1600х2500(2100) |
Примечание. В скобках указана высота без глушителя.
Глушитель может быть демонтирован на время транспортировки.
Если условия эксплуатации Вашего дизель-генератора не соответствуют указанным на настоящей странице просим Вас обратить внимание на другие наши продукты.
Погодозащитный капот для дизельных насосных установок и дизельных приводов
 |
Назначение:
Насосные установки и дизельные приводы в капоте предназначены для эксплуатации на открытых площадках, а также для частого перемещения и работы с большим количеством запусков-остановов. Капоты обеспечивают защиту от атмосферных осадков и механических повреждений, а также сохраняют оборудование от доступа посторонних лиц. Оборудование в капоте может быть смонтировано на открытой площадке, шасси автомобиля или прицепа без дополнительной доработки. Возможна работа на ровной площадке без специального монтажа. |
Назначение:
Конструктивные особенности:
Капот представляет собой металлическую конструкцию на усиленной сварной раме. Удобная конфигурация дверей капота обеспечивает доступ к основным сервисным узлам и облегчает сервисное обслуживание и ремонт установленного в нем оборудования. Защитные неподвижные жалюзи на передней панели капота защищают радиатор системы охлаждения от механических повреждений и направляют выходящий поток воздуха вниз. Система выпуска отработавших газов реализована глушителем с сильфонным компенсатором и теплоизолированным трубопроводом дизеля.
Силовая конструкция капота позволяет осуществлять перегруз и транспортировку установки за верхнюю часть силовых дуг без использования специальных приспособлений с динамическими нагрузками до 3 g.
Жесткий силовой каркас обеспечивает высокую надежность и длительную работоспособность установки в тяжелых условиях эксплуатации.
По желанию заказчика погодозащитный капот может быть выполнен как только на двигатель, так и на всю насосную установку целиком.
Дополнительное оборудование:
- предпусковые подогреватели типа ПЖД или Webasto для возможности эксплуатации оборудования при температуре ниже -10°С;
- искрогасители для обеспечения пожаробезопасности;
- система автоматической дозаправки;
- дополнительные топливные баки.
Шумозащитный кожух
 |
Назначение:
Основная функция шумозащитных кожухов – снижение шумового давления и вибрации, производимых оборудованием, а также защита оборудования от атмосферных осадков и механических повреждений. Электростанции в кожухах идеально подходят для использования в зонах жилой застройки и для установки на открытых площадках в непосредственной близости от потребителей электроэнергии. |
Назначение:
Основная функция шумозащитных кожухов – снижение шумового давления и вибрации, производимых оборудованием, а также защита оборудования от атмосферных осадков и механических повреждений. Электростанции в кожухах идеально подходят для использования в зонах жилой застройки и для установки на открытых площадках в непосредственной близости от потребителей электроэнергии.
Конструктивные особенности:
- Усиленная цельнометаллическая конструкция стенок, пола и крыши;
- Транспортные рымы, расположенные на крыше, для перегрузки и транспортировки оборудования за верхнюю часть кожуха;
- Удобная конфигурация дверей, обеспечивающая доступ к основным узлам оборудования и облегчающая его ремонт и сервисное обслуживание;
- Увеличенная толщина металлических стенок и дверей для снижения шума;
- Акустический термостойкий материал в качестве шумоизолирующего материала внутреннего пространства кожуха;
- Глушитель, расположенный внутри кожуха;
- Теплоизолированный газовыхлопной трубопровод дизеля;
- Воздушные каналы для дополнительного снижения шума;
- Отдельно вынесенная кнопка аварийного останова для оперативного прекращения работы электростанции в случае возникновения внештатной ситуации.
Звукоизоляционный материал:
Акустический материал - легкий, упругий, эластичный материал, предназначенный для обеспечения ударозвуковой изоляции и теплоизоляции. По своей химической структуре относится к вспененным полиуретанам, это современный технологичный материал, пропитанный минеральными компонентами и обладающий высокими эксплуатационными характеристиками:
- огнестойкость (категория горючести Г1);
- стойкость к воздействию бактерий, влаги, химическим соединениям;
- не накапливает статическое электричество;
- долговечность;
- экологическая и гигиеническая безопасность.
Дополнительное оборудование:
- предпусковые подогреватели типа ПЖД или Webasto для возможности эксплуатации оборудования при температуре ниже -10°С;
- искрогасители для обеспечения пожаробезопасности;
- система автоматической дозаправки;
- дополнительные топливные баки.
Габаритные размеры капотированных электростанций
| Модель дизельной электростанции | Модель капота | Размеры (дхшхв), мм |
| ШК-30 | 2450 х 1050 х 1500 | |
| ШК-50 | 2700 х 1150 х 1640 | |
|
ПСМ АД60 (ЯМЗ), ПСМ АД75 (ММЗ), ПСМ АД75 (ЯМЗ), ПСМ АД100 (ММЗ), ПСМ АД100 (ЯМЗ), ПСМ АД120 | ШК-100 | 3750 х 1300 х 1730 |
| ШК-200 | 4300 х 1400 х 1980 | |
| ШК-300 | 4500 х 1450 х 2000 | |
| ШК-400 | 4700 х 1500 х 2000 | |
| SPV-100 | 3600 х 1300 х 1850 | |
| SPV-200 | 4050 х 1350 х 1950 | |
| SPV-300 | 4500 х 1350 х 1950 | |
| SPV-400 | 5500 х 1500 х 2500 | |
| ПСМ ADV500 | SPV-500 | 5700 х 1700 х 2750 |
Энергетический модуль ПСМ
 | Назначение:
Функционально энергомодуль представляет собой теплоизолированный капот-контейнер, спроектированный для установки и эксплуатации оборудования на открытых площадках и его продолжительной работы без присутствия оператора. Обладая компактностью капота и теплоизолирующими качествами контейнера, энергомодуль «ПСМ» прекрасно подходит для обеспечения продолжительного автономного энергоснабжения любых потребителей. |
Назначение:
Функционально энергомодуль представляет собой теплоизолированный капот-контейнер, спроектированный для установки и эксплуатации оборудования на открытых площадках и его продолжительной работы без присутствия оператора. Обладая компактностью капота и теплоизолирующими качествами контейнера, энергомодуль «ПСМ» прекрасно подходит для обеспечения продолжительного автономного энергоснабжения любых потребителей.
Конструктивные особенности:
Конструктивно энергомодуль – это мини блок-контейнер, который изготавливается из прочного металлического каркаса и сэндвич-панелей с наполнителем из базальтовой минеральной ваты толщиной 50 мм. Конструкция выполнена с использованием негорючих материалов. Прочность стенок обеспечивается ребрами жесткости, монолитной конструкцией сэндвича и плотным монтажом в каркас. Основание энергомодуля выполнено из сварной рамы с днищем из рифленого металлического листа толщиной 4 мм. Энергомодуль имеет несколько дверей, открывающих доступ к основным узлам электроагрегата для проведения его технического обслуживания и ремонта.
Корпус энергомодуля обеспечивает дополнительную шумоизоляция, что позволяет устанавливать оборудование на открытых площадках, в том числе и в населенных пунктов в непосредственной близости от объектов энергоснабжения.
Конструкция энергомодуля обеспечивает:
|
|
|
Стандартная комплектация:
- система автоматического резерва сети;
- система электрического подогрева двигателя;
- система основного, аварийного и ремонтного освещения;
- система автоматической вентиляции;
- система газовыхлопа;
- система обогрева внутреннего пространства энергомодуля;
- система пожарной сигнализации и автоматического пожаротушения;
- система охранной сигнализации;
- щит собственных нужд.
 |  |  |  |
Дополнительное оборудование:
- предпусковые подогреватели типа ПЖД или Webasto для возможности эксплуатации оборудования при температуре ниже -10°С;
- искрогасители для обеспечения пожаробезопасности;
- система автоматической дозаправки;
- дополнительные топливные баки;
- система дистанционного управления и мониторинга.
Несомненно, большим преимуществом энергетических модулей ПСМ является возможность доставки до потребителя в контейнерах 20 и 40 т., что позволяет снизить транспортные расходы железнодорожным транспортом до 5 раз по сравнению с доставкой блок-контейнеров на железнодорожных платформах.
Функционально энергомодуль является альтернативой контейнерным электростанциям второй и третьей степеней автоматизации, но при этом имеет следующие преимущества:
-
меньшие массу и размеры;
-
значительно меньшую стоимость;
-
повышенную надежность оборудования за счет исключения ряда дополнительных систем;
-
значительно меньшую стоимость доставки как железнодорожным, так и автомобильным транспортом.

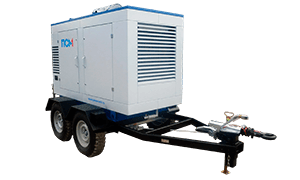

Для обеспечения мобильности мини контейнеры могут быть смонтированы на прицеп или лыжи-салазки.
Контейнеры «Север» для дизельных электростанций
 |
Назначение:
Оборудование в контейнере предназначено для установки и эксплуатации вне помещения при температуре воздуха от -50°С до +50°С. Контейнер «Север» обеспечивает оптимальные условия работы оборудования и обслуживающего персонала.
Блок-контейнер дизельной электростанции (контейнеры ДГУ) по первой, второй, третьей степеням автоматизации соответствует требованиям ГОСТ 12.2.003-91, ГОСТ 12.2.007.0-75. |
Назначение:
Оборудование в контейнере предназначено для установки и эксплуатации вне помещения при температуре воздуха от -50 до +50°С. Контейнер «Север» обеспечивает оптимальные условия работы оборудования и обслуживающего персонала.
Блок-контейнер дизельной электростанции (контейнеры ДГУ) по первой, второй, третьей степеням автоматизации соответствует требованиям ГОСТ 12.2.003-91, ГОСТ 12.2.007.0-75.Конструктивные особенности:
Контейнеры «Север» изготавливаются из металлического каркаса и стеновых сэндвич-панелей, состоящих из двухстороннего металлического листа, утепленного негорючей базальтовой ватой. Контейнеры «Север» оборудуются всеми необходимыми внутренними системами для обеспечения нормального температурного режима и защиты оборудования.
| Внутренние системы
| Назначение и комплектация контейнерной станции
| |
| неавтоматизированная | автоматизированная | |
| Щит собственных
нужд | Функция: управление пожарно-охранной сигнализацией
| Комплектация: ПИД-регуляторы для управления подогревателем ОЖ, ТЭНами внутреннего обогрева, подогревом жалюзей и открытием воздушных клапанов
Функция: управление всеми вспомогательными системами контейнера. |
| Шкаф аккумуляторных батарей
| Комплектация: АКБ автомобильного типа
Функция: питание стартера двигателя и системы рабочего и ремонтного освещения | Комплектация: АКБ автомобильного типа
Функция: питание стартера двигателя, электроприводов клапанов, системы рабочего и ремонтного освещения, розеток 24В |
| Система
вентиляции | Комплектация: проемы для притока и оттока воздуха, окна с фиксацией в открытом положении и возможностью демонтажа.
Функция: обеспечение вентиляции внутреннего пространства контейнера в ручном режиме. | Комплектация: клапаны воздушные утепленные с электроприводами "Belimo" с плавным регулированием и ТЭНами, металлические жалюзийные решетки.
Функция: обеспечение вентиляции внутреннего пространства контейнера в автоматическом режиме в зависимости от температуры воздуха. |
| Система
газовыхлопа | Комплектация: теплоизолированный газовыхлопной трубопровод дизеля с глушителем и сильфонным компенсатором, смонтированные вне контейнера.
Функция: выпуск отработавших газов. | |
| Система
освещения | Комплектация: система рабочего и ремонтного освещения 24В.
Функция: освещение внутреннего пространства контейнера. | Комплектация: система рабочего, аварийного и ремонтного освещения 220 и 24В.
Функция: освещение внутреннего пространства контейнера. |
| Система
внутреннего обогрева | Комплектация: дизельная печь
Функция: поддержание постоянной температуры в контейнере (датчики температуры), обогрев внутреннего пространства. | Комплектация: электроконвекторная система обогрева
Функция: поддержание постоянной температуры в контейнере (датчики температуры), обогрев внутреннего пространства. |
| Система
пожарной сигнализации | Комплектация: извещатели пожарные (ручной и автоматич.), тепловые датчики
Функция: выдача команды на останов оборудования и звукового сигнала (сирена). | Комплектация: автоматические пожарные извещатели.
Функция: выдача команды на останов оборудования и звукового сигнала, закрытие воздушных клапанов, пуск пожаротушения |
| Система
охранной сигнализации | Комплектация: охранный шлейф с двумя магнитными контактными извещателями, пассивный инфракрасный датчик.
Функция: выдача звукового сигнала "Тревога" или информационного сообщения о несанкционированном проникновении на дистанционный пульт. | |
| Система
оповещения людей о пожаре | Комплектация: сирена снаружи контейнера, табло “ВЫХОД”.
Функция: извещение людей о возгорании внутри контейнера. | Комплектация: информационное табло "Не входи! Порошок!" и сирена над входом в контейнер, табло “ВЫХОД”.
Функция: извещение людей о предстоящем пуске модулей пожаротушения. |
| Система
пожаротушения | Комплектация: ручные углекислотные огнетушители.
| Комплектация: модули порошкового пожаротушения с автоматическим пуском от ППКОП и устройством ручного пуска снаружи контейнера (взрыватель); ручные углекислотные огнетушители. |
Дополнительное оборудование:
| Опции внутренних систем | неавтоматизированная контейнерная станция | автоматизированная контейнерная станция |
| Конструктивные особенности | Дополнительная дверь или перегородка для разделения контейнера на несколько отсеков
| |
| Система вентиляции | Защитные козырьки на вентиляционные решетки;
Система принудительной вентиляции; Система кондиционирования | |
| Автоматические впускные и выпускные клапаны с электроприводом | Клапаны воздушные утепленные «северного исполнения»; Комплект шумоподавляющих решеток и коробов лабиринтного исполнения | |
| Система выхлопа | Установка глушителя внутри контейнера;
Нейтрализатор отработавших газов | |
| Система освещения | Система рабочего освещения 220 В | |
| Система охранной сигнализации | Возможность передачи информации по беспроводному каналу (радио или GSM) | |
| Система внутреннего обогрева | Отопительно-вентиляционная установка типа ОВ | Дополнительные ТЭНы (трубчатые нагреватели)
|
| Система пожаротушения | Автоматическая (порошковая или аэрозольная)
| Аэрозольная, газопорошковая или газовая |
| Система топливопитания | Система автоматической дозаправки топлива с дополнительным топливным баком 800-2000 л или из внешнего резервуара;
Система принудительного слива топлива из дополнительного бака (функционирует только при работающем оборудовании) | Система автоматической дозаправки топлива с дополнительным топливным баком 800-2000 л или из внешнего резервуара;
Система принудительного слива топлива из дополнительного бака (функционирует как при работе оборудования, так и в состоянии резерва) |
| Передвижное исполнение | Автомобильное или тракторное шасси;
Сани (сани-лыжи, сани-волокуши) | |
| Другие опции | Вводно-распределительные устройства;
Внешний слив и подача технологических жидкостей; Герметизированный кабельный ввод; Дополнительная покраска и нанесение логотипа заказчика; Система дистанционного мониторинга и управления; Система учета расхода топлива; Система учета расхода электроэнергии | |
Габаритные размеры контейнерных электростанций
|
Модель дизельной электростанции | Габаритные размеры (дхшхв) 1 ст.авт. | Габаритные размеры (дхшхв) 2 ст.авт. | ||||
| Основание, мм | Транспортный габарит, мм | Полный габарит, мм* | Основание, мм | Транспортный габарит, мм | Полный габарит, мм* | |
| Базовое исполнение дизельных электростанций ПСМ
серия АД | ||||||
| | 2900 х 1900 | 3000 х 2020 х 2200 | 3300 х 2020 х 2200 | 2900 х 1900 | 3000 х 2020 х 2200 | 3380 х 2020 х 2200 |
|
ПСМ АД60 (ЯМЗ), ПСМ АД75 (ММЗ), ПСМ АД75 (ЯМЗ), ПСМ АД100 (ММЗ), ПСМ АД100 (ЯМЗ), ПСМ АД120
| 3650 х 2300 | 3750 х 2385 х 2350 | 4215 х 2385 х 2360 | 3650 х 2300 | 3750 х 2385 х 2350 | 4260 х 2385 х 2360 |
| ПСМ АД150, ПСМ АД160, ПСМ АД180, ПСМ АД200 | 4000 х 2300 | 4128 х 2390 х 2390 | 4605 х 2390 х 2425 | 4000 х 2300 | 4128 х 2390 х 2390 | 4650 х 2390 х 2425 |
| ПСМ АД250
| 4200 х 2300 | 4328 х 2390 х 2390 | 4805 х 2390 х 2425 | 4200 х 2300 | 4328 х 2390 х 2390 | 4850 х 2390 х 2425 |
| ПСМ АД300, ПСМ АД315 (ТМЗ) | 4200 х 2300 | 4328 х 2390 х 2390 | 4785 х 2390 х 2390 | 4200 х 2300 | 4328 х 2390 х 2390 | 4830 х 2390 х 2390 |
| ПСМ АД315 (ЯМЗ),
ПСМ АД350, ПСМ АД400 | 4700 х 2300
| 4828 х 2400 х 2675 | 4828 х 3300 х 2705 | 4900 х 2300 | 5028 х 2400 х 2675 | 5028 х 3300 х 2705 |
| Базовое исполнение дизельных электростанций ПСМ
серия ADV и серия ADJ | ||||||
| ПСМ ADV60, ПСМ ADV80, ПСМ ADJ64 | 3300 х 1900 | 3400 х 2020 х 2200 | 3730 х 2020 х 2230 | 3300 х 1900 | 3400 х 2020 х 2200 | 3780 х 2020 х 2230 |
| ПСМ ADV100, ПСМ ADJ100, ПСМ ADV120
| 3650 х 2300 | 3750 х 2385 х 2350 | 4215 х 2385 х 2360 | 3650 х 2300 | 3750 х 2385 х 2350 | 4260 х 2385 х 2360 |
| ПСМ ADV150, ПСМ ADV160,
ПСМ ADV200 | 4000 х 2300 | 4128 х 2390 х 2390 | 4635 х 2390 х 2425 | 4000 х 2300 | 4128 х 2390 х 2390 | 4680 х 2390 х 2425 |
| ПСМ ADV220, ПСМ ADV250, ПСМ ADV280
| 4200 х 2300 | 4328 х 2390 х 2390 | 4805 х 2390 х 2425 | 4200 х 2300 | 4328 х 2390 х 2390 | 4850 х 2390 х 2425 |
| ПСМ ADV300, ПСМ ADV320
| 4200 х 2300 | 4328 х 2390 х 2390 | 5005 х 2500 х 2390 | 4200 х 2300 | 4328 х 2390 х 2390 | 5050 х 2500 х 2390 |
| ПСМ ADV360, ПСМ ADV400, ПСМ ADV460, ПСМ ADV500
| 5300 х 2300 | 5428 х 2400 х 2675 | 6055 х 2400 х 2675 | 5300 х 2300 | 5428 х 2400 х 2675 | 6120 х 2400 х 2675 |
* данные указаны с учетом глушителя и навесного оборудования
- надежность и удобство в эксплуатации;
- полную влагонепроницаемость, устойчивость к атмосферным осадкам, моющим, обеззараживающим и дегазирующим веществам;
- сохранность груза при транспортировке, хранении и перегрузке контейнера;
- удобство выполнения ремонта, крепления оборудования, технического и коммерческого осмотров;
- возможность транспортировки водным, автомобильным и авиационным (вертолет) транспортом;
- возможность перегрузки и транспортировки комплектного изделия за верхние крепления;
- защиту от коррозии (защитное покрытие) элементов конструкции контейнера, подверженных ее воздействию;
- герметичность пола контейнера при 100% разливе топливной системы;
- срок службы контейнера не менее 15 лет.
В случае необходимости постоянного перемещения электростанции Вы можете приобрести передвижную контейнерную электростанцию на тракторном прицепе для регистрации в Гостехнадзоре (по заказу возможна установка электростанции на автомобильный прицеп для регистрации в ГАИ).
Возможно изготовление специальных контейнеров для монтажа нескольких электростанций. Доставка электростанций в контейнерах осуществляется открытыми железнодорожными платформами или автомобильным транспортом.
| СДЕЛАТЬ ЗАКАЗ |
Контейнеры «Север» для дизельных насосных установок
 |
Назначение: Насосные установки, смонтированные в контейнере, предназначены для эксплуатации вне помещения при температуре воздуха от -50°С до +50°С. Контейнер «Север» обеспечивает оптимальные условия работы оборудования и обслуживающего персонала.
Блок-контейнер дизельной электростанции (контейнеры ДГУ) по первой, второй, третьей степеням автоматизации соответствует требованиям ГОСТ 12.2.003-91, ГОСТ 12.2.007.0-75. |
Назначение:
Насосные установки, смонтированные в контейнере, предназначены для эксплуатации вне помещения при температуре воздуха от -50°С до +50°С. Контейнер «Север» обеспечивает оптимальные условия работы оборудования и обслуживающего персонала.
Блок-контейнер дизельной электростанции (контейнеры ДГУ) по первой, второй, третьей степеням автоматизации соответствует требованиям ГОСТ 12.2.003-91, ГОСТ 12.2.007.0-75.
Конструктивные особенности:Контейнеры «Север» изготавливаются из металлического каркаса и стеновых сэндвич-панелей, состоящих из двухстороннего металлического листа, утепленного негорючей базальтовой ватой. Контейнеры «Север» оборудуются всеми необходимыми внутренними системами для обеспечения нормального температурного режима и защиты оборудования.
| Внутренние системы
| Назначение и комплектация контейнерной станции
| |
| неавтоматизированная | автоматизированная | |
| Щит собственных
нужд | Функция: управление пожарно-охранной сигнализацией
| Комплектация: ПИД-регуляторы для управления подогревателем ОЖ, ТЭНами внутреннего обогрева, подогревом жалюзей и открытием воздушных клапанов
Функция: управление всеми вспомогательными системами контейнера. |
| Шкаф аккумуляторных батарей
| Комплектация: АКБ автомобильного типа
Функция: питание стартера двигателя и системы рабочего и ремонтного освещения | Комплектация: АКБ автомобильного типа
Функция: питание стартера двигателя, электроприводов клапанов, системы рабочего и ремонтного освещения, розеток 24В |
| Система
вентиляции | Комплектация: проемы для притока и оттока воздуха, окна с фиксацией в открытом положении и возможностью демонтажа.
Функция: обеспечение вентиляции внутреннего пространства контейнера в ручном режиме. | Комплектация: клапаны воздушные утепленные с электроприводами "Belimo" с плавным регулированием и ТЭНами, металлические жалюзийные решетки.
Функция: обеспечение вентиляции внутреннего пространства контейнера в автоматическом режиме в зависимости от температуры воздуха. |
| Система
газовыхлопа | Комплектация: теплоизолированный газовыхлопной трубопровод дизеля с глушителем и сильфонным компенсатором, смонтированные вне контейнера.
Функция: выпуск отработавших газов. | |
| Система
освещения | Комплектация: система рабочего и ремонтного освещения 24В.
Функция: освещение внутреннего пространства контейнера. | Комплектация: система рабочего, аварийного и ремонтного освещения 220 и 24В.
Функция: освещение внутреннего пространства контейнера. |
| Система
внутреннего обогрева | Комплектация: дизельная печь
Функция: поддержание постоянной температуры в контейнере (датчики температуры), обогрев внутреннего пространства. | Комплектация: электроконвекторная система обогрева
Функция: поддержание постоянной температуры в контейнере (датчики температуры), обогрев внутреннего пространства. |
| Система
пожарной сигнализации | Комплектация: извещатели пожарные (ручной и автоматич.), тепловые датчики
Функция: выдача команды на останов оборудования и звукового сигнала (сирена). | Комплектация: автоматические пожарные извещатели.
Функция: выдача команды на останов оборудования и звукового сигнала, закрытие воздушных клапанов, пуск пожаротушения |
| Система
охранной сигнализации | Комплектация: охранный шлейф с двумя магнитными контактными извещателями, пассивный инфракрасный датчик.
Функция: выдача звукового сигнала "Тревога" или информационного сообщения о несанкционированном проникновении на дистанционный пульт. | |
| Система
оповещения людей о пожаре | Комплектация: сирена снаружи контейнера, табло “ВЫХОД”.
Функция: извещение людей о возгорании внутри контейнера. | Комплектация: информационное табло "Не входи! Порошок!" и сирена над входом в контейнер, табло “ВЫХОД”.
Функция: извещение людей о предстоящем пуске модулей пожаротушения. |
| Система
пожаротушения | Комплектация: ручные углекислотные огнетушители.
| Комплектация: модули порошкового пожаротушения с автоматическим пуском от ППКОП и устройством ручного пуска снаружи контейнера (взрыватель); ручные углекислотные огнетушители. |
Дополнительное оборудование:
| Опции внутренних систем | неавтоматизированная контейнерная станция | автоматизированная контейнерная станция |
| Конструктивные особенности | Дополнительная дверь или перегородка для разделения контейнера на несколько отсеков
| |
| Система вентиляции | Защитные козырьки на вентиляционные решетки;
Система принудительной вентиляции; Система кондиционирования | |
| Автоматические впускные и выпускные клапаны с электроприводом | Клапаны воздушные утепленные «северного исполнения»; Комплект шумоподавляющих решеток и коробов лабиринтного исполнения | |
| Система выхлопа | Установка глушителя внутри контейнера;
Нейтрализатор отработавших газов | |
| Система освещения | Система рабочего освещения 220 В | |
| Система охранной сигнализации | Возможность передачи информации по беспроводному каналу (радио или GSM) | |
| Система внутреннего обогрева | Отопительно-вентиляционная установка типа ОВ | Дополнительные ТЭНы (трубчатые нагреватели)
|
| Система пожаротушения | Автоматическая (порошковая или аэрозольная)
| Аэрозольная, газопорошковая или газовая |
| Система топливопитания | Система автоматической дозаправки топлива с дополнительным топливным баком 800-2000 л или из внешнего резервуара;
Система принудительного слива топлива из дополнительного бака (функционирует только при работающем оборудовании) | Система автоматической дозаправки топлива с дополнительным топливным баком 800-2000 л или из внешнего резервуара;
Система принудительного слива топлива из дополнительного бака (функционирует как при работе оборудования, так и в состоянии резерва) |
| Передвижное исполнение | Автомобильное или тракторное шасси;
Сани (сани-лыжи, сани-волокуши) | |
| Другие опции | Вводно-распределительные устройства;
Внешний слив и подача технологических жидкостей; Герметизированный кабельный ввод; Дополнительная покраска и нанесение логотипа заказчика; Система дистанционного мониторинга и управления; Система учета расхода топлива; Система учета расхода электроэнергии | |
- надежность и удобство в эксплуатации;
- полную влагонепроницаемость, устойчивость к атмосферным осадкам, моющим, обеззараживающим и дегазирующим веществам;
- сохранность груза при транспортировке, хранении и перегрузке контейнера;
- удобство выполнения ремонта, крепления оборудования, технического и коммерческого осмотров;
- возможность транспортировки водным, автомобильным и авиационным (вертолет) транспортом;
- возможность перегрузки и транспортировки комплектного изделия за верхние крепления;
- защиту от коррозии (защитное покрытие) элементов конструкции контейнера, подверженных ее воздействию;
- герметичность пола контейнера при 100% разливе топливной системы;
- срок службы контейнера не менее 15 лет.
Контейнеры могут быть выполнены в передвижном исполнении на шасси или санях. Возможно изготовление специальных контейнеров для монтажа нескольких насосных установок.
Контейнеры «Север-М» для дизельных электростанций
 | Назначение:
Оборудование в контейнере предназначено для установки и эксплуатации вне помещения при температуре воздуха от -50 до +50°С. Антивандальный контейнер «Север-М» обеспечивает оптимальные условия работы оборудования и обслуживающего персонала. |
Назначение:
Антивандальный контейнер «Север-М» предназначен для установки и эксплуатации оборудования вне помещения при температуре воздуха от -50°С до +50°С. Он обеспечивает тепло- и шумоизоляцию, защиту насосных установок от механических повреждений и несанкционированного доступа.
Конструктивные особенности:
Контейнеры «Север-М» изготавливаются на базе морских цельнометаллических контейнеров стандарта ISO'20 (20-футовый контейнер) и ISO'40 (40-футовый контейнер для двухагрегатных станций, генераторных установок свыше 1000 кВт или по требованию заказчика). Стены, пол и крыша контейнера утепляются негорючей базальтовой ватой. Контейнеры «Север-М» комплектуются всеми внутренними системами обогрева, вентиляции, газовыхлопа, пожароохранной сигнализации и пожаротушения для обеспечения нормальных условий работы оборудования.
| Внутренние системы
| Назначение и комплектация контейнерной станции
| |
| неавтоматизированная | автоматизированная | |
| Щит собственных
нужд | Функция: управление пожарно-охранной сигнализацией
| Комплектация: ПИД-регуляторы для управления подогревателем ОЖ, ТЭНами внутреннего обогрева, подогревом жалюзей и открытием воздушных клапанов
Функция: управление всеми вспомогательными системами контейнера. |
| Шкаф аккумуляторных батарей
| Комплектация: АКБ автомобильного типа
Функция: питание стартера двигателя и системы рабочего и ремонтного освещения | Комплектация: АКБ автомобильного типа
Функция: питание стартера двигателя, электроприводов клапанов, системы рабочего и ремонтного освещения, розеток 24В |
| Система
вентиляции | Комплектация: проемы для притока и оттока воздуха, окна с фиксацией в открытом положении и возможностью демонтажа.
Функция: обеспечение вентиляции внутреннего пространства контейнера в ручном режиме. | Комплектация: клапаны воздушные утепленные с электроприводами "Belimo" с плавным регулированием и ТЭНами, металлические жалюзийные решетки.
Функция: обеспечение вентиляции внутреннего пространства контейнера в автоматическом режиме в зависимости от температуры воздуха. |
| Система
газовыхлопа | Комплектация: теплоизолированный газовыхлопной трубопровод дизеля с глушителем и сильфонным компенсатором, смонтированные вне контейнера.
Функция: выпуск отработавших газов. | |
| Система
освещения | Комплектация: система рабочего и ремонтного освещения 24В.
Функция: освещение внутреннего пространства контейнера. | Комплектация: система рабочего, аварийного и ремонтного освещения 220 и 24В.
Функция: освещение внутреннего пространства контейнера. |
| Система
внутреннего обогрева | Комплектация: дизельная печь
Функция: поддержание постоянной температуры в контейнере (датчики температуры), обогрев внутреннего пространства. | Комплектация: электроконвекторная система обогрева
Функция: поддержание постоянной температуры в контейнере (датчики температуры), обогрев внутреннего пространства. |
| Система
пожарной сигнализации | Комплектация: извещатели пожарные (ручной и автоматич.), тепловые датчики
Функция: выдача команды на останов оборудования и звукового сигнала (сирена). | Комплектация: автоматические пожарные извещатели.
Функция: выдача команды на останов оборудования и звукового сигнала, закрытие воздушных клапанов, пуск пожаротушения |
| Система
охранной сигнализации | Комплектация: охранный шлейф с двумя магнитными контактными извещателями, пассивный инфракрасный датчик.
Функция: выдача звукового сигнала "Тревога" или информационного сообщения о несанкционированном проникновении на дистанционный пульт. | |
| Система
оповещения людей о пожаре | Комплектация: сирена снаружи контейнера, табло “ВЫХОД”.
Функция: извещение людей о возгорании внутри контейнера. | Комплектация: информационное табло "Не входи! Порошок!" и сирена над входом в контейнер, табло “ВЫХОД”.
Функция: извещение людей о предстоящем пуске модулей пожаротушения. |
| Система
пожаротушения | Комплектация: ручные углекислотные огнетушители.
| Комплектация: модули порошкового пожаротушения с автоматическим пуском от ППКОП и устройством ручного пуска снаружи контейнера (взрыватель); ручные углекислотные огнетушители. |
Дополнительное оборудование:
| Опции внутренних систем | неавтоматизированная контейнерная станция | автоматизированная контейнерная станция |
| Конструктивные особенности | Дополнительная дверь или перегородка для разделения контейнера на несколько отсеков
| |
| Система вентиляции | Защитные козырьки на вентиляционные решетки;
Система принудительной вентиляции; Система кондиционирования | |
| Автоматические впускные и выпускные клапаны с электроприводом | Клапаны воздушные утепленные «северного исполнения»; Комплект шумоподавляющих решеток и коробов лабиринтного исполнения | |
| Система выхлопа | Установка глушителя внутри контейнера;
Нейтрализатор отработавших газов | |
| Система освещения | Система рабочего освещения 220 В | |
| Система охранной сигнализации | Возможность передачи информации по беспроводному каналу (радио или GSM) | |
| Система внутреннего обогрева | Отопительно-вентиляционная установка типа ОВ | Дополнительные ТЭНы (трубчатые нагреватели)
|
| Система пожаротушения | Автоматическая (порошковая или аэрозольная)
| Аэрозольная, газопорошковая или газовая |
| Система топливопитания | Система автоматической дозаправки топлива с дополнительным топливным баком 800-2000 л или из внешнего резервуара;
Система принудительного слива топлива из дополнительного бака (функционирует только при работающем оборудовании) | Система автоматической дозаправки топлива с дополнительным топливным баком 800-2000 л или из внешнего резервуара;
Система принудительного слива топлива из дополнительного бака (функционирует как при работе оборудования, так и в состоянии резерва) |
| Передвижное исполнение | Автомобильное или тракторное шасси;
Сани (сани-лыжи, сани-волокуши) | |
| Другие опции | Вводно-распределительные устройства;
Внешний слив и подача технологических жидкостей; Герметизированный кабельный ввод; Дополнительная покраска и нанесение логотипа заказчика; Система дистанционного мониторинга и управления; Система учета расхода топлива; Система учета расхода электроэнергии | |
| Тип контейнера
| Габаритные размеры, внешние, мм | Габаритные размеры, внутренние, мм | Объём, м3 | Максимальный вес брутто, кг | Собственный вес*, кг | Масса груза, кг |
| ISO’20 | 6058 х 2438 х 2591 | 5758 х 2352 х 2385 | 33,1 | 30400 | 3700 | 26700 |
| ISO’40 | 12192 х 2438 х 2591 | 12032 х 2352 х 2385 | 67,5 | 30400 | 6800 | 23600 |
* с учётом массы обшивки контейнера
- надежность и удобство в эксплуатации;
- полную влагонепроницаемость, устойчивость к атмосферным осадкам, моющим, обеззараживающим и дегазирующим веществам;
- сохранность груза при транспортировке, хранении и перегрузке контейнера;
- удобство выполнения ремонта, крепления оборудования, технического и коммерческого осмотров;
- возможность транспортировки водным, автомобильным и авиационным (вертолет) транспортом;
- возможность перегрузки и транспортировки комплектного изделия за верхние крепления;
- защиту от коррозии (защитное покрытие) элементов конструкции контейнера, подверженных ее воздействию;
- герметичность пола контейнера при 100% разливе топливной системы;
- срок службы контейнера не менее 15 лет.
В случае необходимости постоянного перемещения электростанции Вы можете приобрести передвижную контейнерную электростанцию на тракторном прицепе для регистрации в Гостехнадзоре (по заказу возможна установка электростанции на автомобильный прицеп для регистрации в ГАИ).
Возможно изготовление специальных контейнеров для монтажа нескольких электростанций. Доставка электростанций в контейнерах осуществляется открытыми железнодорожными платформами или автомобильным транспортом.
Контейнеры «Север-М» для дизельных насосных установок
 | Назначение:
Антивандальный контейнер «Север-М» предназначен для установки и эксплуатации оборудования вне помещения при температуре воздуха от -50°С до +50°С. Он обеспечивает тепло- и шумоизоляцию, защиту насосных установок от механических повреждений и несанкционированного доступа. |
Назначение:
Антивандальный контейнер «Север-М» предназначен для установки и эксплуатации оборудования вне помещения при температуре воздуха от -50°С до +50°С. Он обеспечивает тепло- и шумоизоляцию, защиту насосных установок от механических повреждений и несанкционированного доступа.
Конструктивные особенности:
Контейнеры «Север-М» изготавливаются на базе морских цельнометаллических контейнеров стандарта ISO'20 (20-футовый контейнер) и ISO'40 (40-футовый контейнер). Стены, пол и крыша контейнера утепляются негорючей базальтовой ватой. Контейнеры «Север-М» комплектуются всеми внутренними системами обогрева, вентиляции, газовыхлопа, пожароохранной сигнализации и пожаротушения для обеспечения нормальных условий работы оборудования.
| Внутренние системы
| Назначение и комплектация контейнерной станции
| |
| неавтоматизированная | автоматизированная | |
| Щит собственных
нужд | Функция: управление пожарно-охранной сигнализацией
| Комплектация: ПИД-регуляторы для управления подогревателем ОЖ, ТЭНами внутреннего обогрева, подогревом жалюзей и открытием воздушных клапанов
Функция: управление всеми вспомогательными системами контейнера. |
| Шкаф аккумуляторных батарей
| Комплектация: АКБ автомобильного типа
Функция: питание стартера двигателя и системы рабочего и ремонтного освещения | Комплектация: АКБ автомобильного типа
Функция: питание стартера двигателя, электроприводов клапанов, системы рабочего и ремонтного освещения, розеток 24В |
| Система
вентиляции | Комплектация: проемы для притока и оттока воздуха, окна с фиксацией в открытом положении и возможностью демонтажа.
Функция: обеспечение вентиляции внутреннего пространства контейнера в ручном режиме. | Комплектация: клапаны воздушные утепленные с электроприводами "Belimo" с плавным регулированием и ТЭНами, металлические жалюзийные решетки.
Функция: обеспечение вентиляции внутреннего пространства контейнера в автоматическом режиме в зависимости от температуры воздуха. |
| Система
газовыхлопа | Комплектация: теплоизолированный газовыхлопной трубопровод дизеля с глушителем и сильфонным компенсатором, смонтированные вне контейнера.
Функция: выпуск отработавших газов. | |
| Система
освещения | Комплектация: система рабочего и ремонтного освещения 24В.
Функция: освещение внутреннего пространства контейнера. | Комплектация: система рабочего, аварийного и ремонтного освещения 220 и 24В.
Функция: освещение внутреннего пространства контейнера. |
| Система
внутреннего обогрева | Комплектация: дизельная печь
Функция: поддержание постоянной температуры в контейнере (датчики температуры), обогрев внутреннего пространства. | Комплектация: электроконвекторная система обогрева
Функция: поддержание постоянной температуры в контейнере (датчики температуры), обогрев внутреннего пространства. |
| Система
пожарной сигнализации | Комплектация: извещатели пожарные (ручной и автоматич.), тепловые датчики
Функция: выдача команды на останов оборудования и звукового сигнала (сирена). | Комплектация: автоматические пожарные извещатели.
Функция: выдача команды на останов оборудования и звукового сигнала, закрытие воздушных клапанов, пуск пожаротушения |
| Система
охранной сигнализации | Комплектация: охранный шлейф с двумя магнитными контактными извещателями, пассивный инфракрасный датчик.
Функция: выдача звукового сигнала "Тревога" или информационного сообщения о несанкционированном проникновении на дистанционный пульт. | |
| Система
оповещения людей о пожаре | Комплектация: сирена снаружи контейнера, табло “ВЫХОД”.
Функция: извещение людей о возгорании внутри контейнера. | Комплектация: информационное табло "Не входи! Порошок!" и сирена над входом в контейнер, табло “ВЫХОД”.
Функция: извещение людей о предстоящем пуске модулей пожаротушения. |
| Система
пожаротушения | Комплектация: ручные углекислотные огнетушители.
| Комплектация: модули порошкового пожаротушения с автоматическим пуском от ППКОП и устройством ручного пуска снаружи контейнера (взрыватель); ручные углекислотные огнетушители. |
Дополнительное оборудование:
| Опции внутренних систем | неавтоматизированная контейнерная станция | автоматизированная контейнерная станция |
| Конструктивные особенности | Дополнительная дверь или перегородка для разделения контейнера на несколько отсеков
| |
| Система вентиляции | Защитные козырьки на вентиляционные решетки;
Система принудительной вентиляции; Система кондиционирования | |
| Автоматические впускные и выпускные клапаны с электроприводом | Клапаны воздушные утепленные «северного исполнения»; Комплект шумоподавляющих решеток и коробов лабиринтного исполнения | |
| Система выхлопа | Установка глушителя внутри контейнера;
Нейтрализатор отработавших газов | |
| Система освещения | Система рабочего освещения 220 В | |
| Система охранной сигнализации | Возможность передачи информации по беспроводному каналу (радио или GSM) | |
| Система внутреннего обогрева | Отопительно-вентиляционная установка типа ОВ | Дополнительные ТЭНы (трубчатые нагреватели)
|
| Система пожаротушения | Автоматическая (порошковая или аэрозольная)
| Аэрозольная, газопорошковая или газовая |
| Система топливопитания | Система автоматической дозаправки топлива с дополнительным топливным баком 800-2000 л или из внешнего резервуара;
Система принудительного слива топлива из дополнительного бака (функционирует только при работающем оборудовании) | Система автоматической дозаправки топлива с дополнительным топливным баком 800-2000 л или из внешнего резервуара;
Система принудительного слива топлива из дополнительного бака (функционирует как при работе оборудования, так и в состоянии резерва) |
| Передвижное исполнение | Автомобильное или тракторное шасси;
Сани (сани-лыжи, сани-волокуши) | |
| Другие опции | Вводно-распределительные устройства;
Внешний слив и подача технологических жидкостей; Герметизированный кабельный ввод; Дополнительная покраска и нанесение логотипа заказчика; Система дистанционного мониторинга и управления; Система учета расхода топлива; Система учета расхода электроэнергии | |
| Тип контейнера
| Габаритные размеры, внешние, мм | Габаритные размеры, внутренние, мм | Объём, м3 | Максимальный вес брутто, кг | Собственный вес*, кг | Масса груза, кг |
| ISO’20 | 6058 х 2438 х 2591 | 5758 х 2352 х 2385 | 33,1 | 30400 | 3700 | 26700 |
| ISO’40 | 12192 х 2438 х 2591 | 12032 х 2352 х 2385 | 67,5 | 30400 | 6800 | 23600 |
- надежность и удобство в эксплуатации;
- полную влагонепроницаемость, устойчивость к атмосферным осадкам, моющим, обеззараживающим и дегазирующим веществам;
- сохранность груза при транспортировке, хранении и перегрузке контейнера;
- удобство выполнения ремонта, крепления оборудования, технического и коммерческого осмотров;
- возможность транспортировки водным, автомобильным и авиационным (вертолет) транспортом;
- возможность перегрузки и транспортировки комплектного изделия за верхние крепления;
- защиту от коррозии (защитное покрытие) элементов конструкции контейнера, подверженных ее воздействию;
- герметичность пола контейнера при 100% разливе топливной системы;
- срок службы контейнера не менее 15 лет.
Контейнеры могут быть выполнены в передвижном исполнении на шасси или санях. Возможно изготовление специальных контейнеров для монтажа нескольких насосных установок.
Передвижные дизельные электростанции и генераторы
 | Назначение:
Для удобства перемещения насосных установок наша компания разработала специальное передвижное исполнение. Передвижные установки предназначены для тех категорий потребителей, которым приходится часто менять место эксплуатации оборудования, например, предприятий нефтегазовой отрасли, коммунальных служб, агропромышленного комплекса. |
Потребности современного бизнеса зачастую заставляют часто перемещать оборудование. Передвижная дизельная электростанция - незаменимое оборудование для многих компаний. Особенно актуальны мобильные установки для аварийно-спасательных и ремонтных служб, предприятий строительной и нефтегазовой отрасли. Идя навстречу своим заказчикам, компания «ПСМ» предлагает передвижные электростанции и насосные установки, призванные максимально упростить процесс транспортировки.
В зависимости от условий эксплуатации передвижные электростанции и насосные установки могут изготавливаться на шасси (для перемещения по дорогам) или санях (для перемещения волоком по пересеченной местности). В соответствии с пожеланиями заказчика оборудование устанавливается на автомобильное (скорость передвижения до 90 км/ч) или тракторное (скорость передвижения до 35 км/ч) шасси.
Передвижные электростанции и насосные установки на автомобильном шасси регистрируются в ГАИ с выдачей ПТС (паспорта транспортного средства), а на тракторном шасси - в Гостехнадзоре с выдачей ПСМ (паспорта самоходной машины). Передвижные генераторы транспортируются как прицеп к колесному трактору или автомобильному тягачу.
Конструктивные особенности:
«ПСМ» предлагает несколько видов передвижного исполнения (на одноосном, двухосном шасси или санях-лыжах или санях-волокушах), выбор зависит от типа специального исполнения установки (капотированная, контейнерная, энергомодуль) и особенностей эксплуатации.
- Передвижные установки на шасси для перемещения по дорогам всех категорий оборудуются пневматической тормозной системой и светотехникой.
Особенности конструкции прицепа (автомобильное или тракторное шасси, количество осей) определяется габаритными размерами оборудования и типом тягача, за которым оно будет транспортироваться.
- Передвижные установки шасси с ПТС (паспортом транспортного средства) агрегатируются с грузовыми автомобилями и тягачами и применяются для транспортировки со скоростью не более 90 км/ч.
- Передвижные установки на шасси с ПСМ (паспортом самоходной машины) агрегатируются с колесными тракторами любых производителей и применяются для транспортировки по дорогам со скоростью не более 35 км/ч.
- Передвижные установки на санях (сани-лыжи и сани-волокуши) предназначены для транспортировки волоком за любыми видами тягачей.
Конструкция саней специально разработана инженерами компании «ПСМ»: цельнометаллические широкие полозья способны выдерживать большие нагрузки при транспортировке оборудования весом в несколько тонн по пересеченной местности.
