Агрегаты наполнительные (на базе дизель-насосных установок серии ДНУ)

Наполнительные агрегаты предназначены для промывки и очистки полости, а также гидравлических испытаний магистральных и промысловых трубопроводов. С помощью наполнительных агрегатов трубопровод заполняется водой, при этом давление поднимается до показателя 0,25-0,5 от испытательного.

При строительстве магистральных трубопроводов применяют агрегаты, создающие напор 1-2 МПа при производительности 70-1000 м3/ч. Очистка полости трубопроводов в соответствии с ВСН 011-88 может проводиться либо с использованием пропускных или разделительных устройств (поршней) или без них. При промывке с применением очистительных устройств наполнительный агрегат должен обеспечить движение поршня со скоростью не менее 1 км/ч, при промывке без пропуска очистительных устройств скорость потока жидкости должна составлять не менее 5 км/ч. Исходя из диаметра трубопровода, способа промывки и производительности наполнительных агрегатов, их используют поодиночке или группами, в которых агрегаты подключаются параллельно (режим большой подачи) или последовательно (режим большого напора).

При параллельной работе наполнительных агрегатов производительность установки увеличивается пропорционально количеству агрегатов. Последовательный режим работы наполнительных агрегатов позволяет увеличивать или поддерживать давление (например, при перекачивании жидкости на большом расстоянии); при этом насос второго агрегата должен иметь специальный стальной вход.

При испытании трубопроводов больших диаметров (1220-1420 мм) используют группы наполнительных агрегатов общей производительностью до 1500-2000 м3/ч (4-5 машин), которые монтируют через каждые 75-100 км.

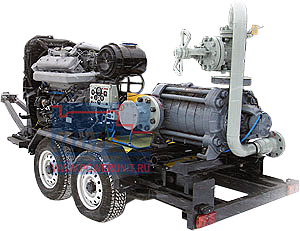

АН-250	ПСМ ДНУ-180/255 (на шасси)
АН-501М	ПСМ ДНУ-300/300

Ведомственные строительные нормы по строительству магистральных и промысловых трубопроводов (ВСН 011-88) рекомендуют следующие модели наполнительных агрегатов для промывки и проведения гидравлических испытаний: АН-261, АН-501, АСН-1000. Наиболее распространенные из выпускаемых в России наполнительных агрегатов имеют следующую номенклатуру: АН-250, АН-301А, АН-501М, АН-501М(Б), АСН-1000; в последовательном режиме работы используют агрегаты АН-301А.С (исполнение второго насоса со стальным входом).

Нашей компанией серийно выпускаются агрегаты наполнительные (продукция сертифицирована), разработанные на базе дизельных насосных установок.

Насосные установки моделей ДНУ-300/240, ДНУ-300/300, DNUV-300/420 могут быть использованы для работы в последовательном режиме, когда напорный патрубок одного насоса подключается к всасывающему патрубку другого (аналогично последовательной работе двух наполнительных агрегатов АН-301А.С). При этом вторая установка комплектуется насосом в специальном исполнении – со стальным входом. Для насосов без специального стального входа допускается использование второго насоса в качестве подпорного (в случае, если потери давления на напорной магистрали, проложенной от первого насоса до второго такие, что избыточное давление на всасывающем патрубке второго насоса не превышает 3 атм).

Новая разработка конструкторов «ПСМ» - насосная установка ДНУ-150/480. Мы предлагаем две насосные установки этой модели, работающие в параллельном режиме для замены двух наполнительных агрегатов АН-301А.С, работающих последовательно. В режиме параллельной работы, когда насосы присоединены напорными патрубками к общей системе, суммарная производительность двух установок ДНУ-150/480 составляет 300 м3/ч, а напор 480м. Такой вариант имеет дополнительное преимущество: путем увеличения частоты вращения двигателей 3 насосные установки ДНУ-150/480 способны обеспечить рабочие параметры (производительность и напор) четырех установок в течение 3-х часов работы.

В качестве аналога наполнительного агрегата АСН-1000 «ПСМ» предлагает использовать две насосные установки ДНУ-500/160, работающие параллельно с частотой вращения двигателя 1650 об/мин. В таком режиме достигаются необходимые рабочие параметры: производительность 1000м3/ч, напор 180 м.

Специальные исполнения:

Для обеспечения защиты насосных установок от неблагоприятных погодных условий, механических повреждений, а также для удобства их транспортировки «ПСМ» предлагает поставку ДНУ в различных видах исполнения:

- погодозащитный капот на дизельную насосную установку либо только на двигатель;

- блок-контейнер «Север» (из сэндвич-панелей);

- антивандальный контейнер «Север-М» (на базе морского цельнометаллического контейнера);

- салазки для контейнера (передвижное исполнение).

Реализованные проекты:

В середине 2009 года одна из дочерних компаний ОАО «АК Транснефть» разместила у «ПСМ» заказ на производство пяти насосных установок: три ДНУ-300/300 (двигатель ЯМЗ-850.10, насос ЦНС-300/300) и две ДНУ-500/160 (двигатель ЯМЗ-850.10, насос 150МТР50.3). Каждая насосная установка была выполнена в контейнере «Север» на салазках и оснащена газоструйным вакуумным аппаратом для заполнения насоса, искрогасителем, обратным клапаном на всасывающую магистраль, ответными фланцами и рукавами всасывающей и напорной магистрали.

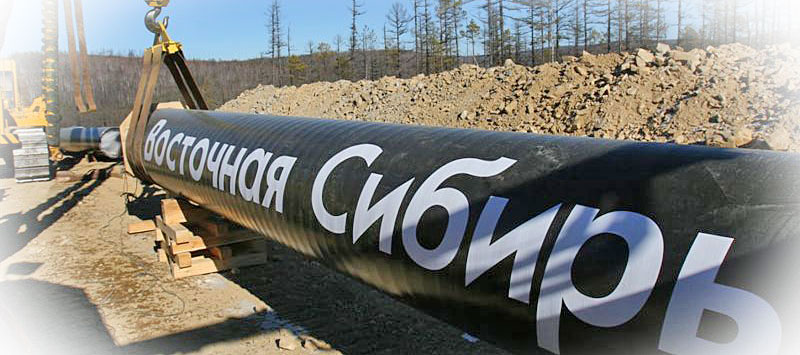

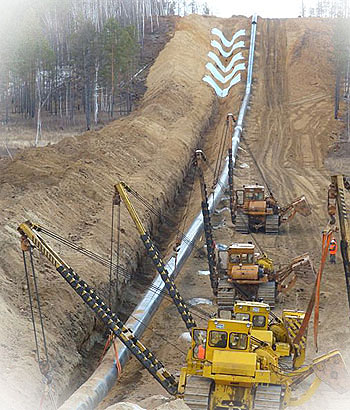

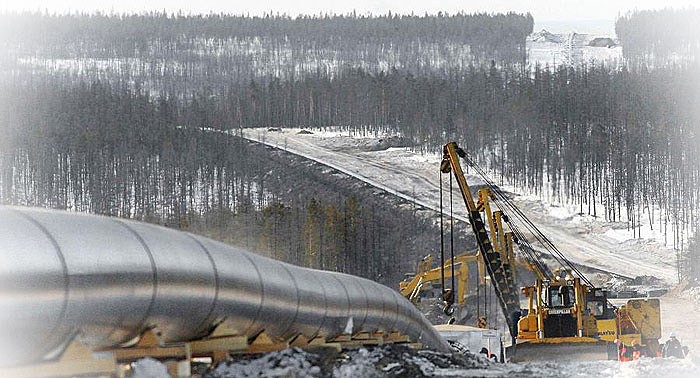

Насосные установки были предназначены для подготовки и проведения гидравлических испытаний трубопроводной системы «Восточная Сибирь – Тихий Океан (ВСТО)». Все пять ДНУ поставлены в Нерюнгринское РНУ, обслуживающее участок нефтепровода ВСТО от реки Нюя в Ленинском районе республики Якутии до станции Сковородино в Амурской области. На этом участке транспортной системы ВСТО насосные установки «ПСМ» эксплуатируются как наполнительные агрегаты для промывки и очистки полости строящегося трубопровода ВСТО.
