Дизельный генератор АД-220 ЯМЗ (220 кВт)

Двигатель
ЯМЗ
Напряжение: 400 В
Основная мощность
Основная мощность (номинальная, Prime) - тип мощности для продолжительного использования без ограничения количества моточасов наработки в год при работе на переменную нагрузку в соответствии с ISO 8528. Допускается перегрузка 10%.
220 кВт / 275 кВА
Резервная мощность
Резервная мощность (максимальная, StandBy - тип мощности для условий резервирования электросетей в случае непредвиденного обесточивания в соответствии с ISO 3046. Перегрузка не допускается. Средняя нагрузка в течение 24 часов работы не должна превышать 80%. Наработка двигателя в год не должна превышать 500 моточасов, из которых на продолжительную работу должно приходится не более 300 моточасов наработки.
242 кВт / 303 кВА
Узнать цену
После заполнения формы мы свяжемся с вами для уточнения деталей

Дизельные генераторы (электростанции) производства ПСМ серии АД-220 мощностью 220 кВт предназначены для получения трехфазного электрического тока частотой 50 Гц и напряжением 400 В.

Электростанции АД-220 применяются в качестве основных и резервных источников электроснабжения для автономных объектов в отдаленных населенных пунктах, на строительных площадках, месторождениях, а также социальнозначимых объектах и непрерывных производствах.

К электростанции АД-220 мы подберем необходимое дополнительное оборудование и вариант исполнения, подходящий для ваших условий эксплуатации.

Серия АД «Буран»
от 12 до 400 кВт
Собираются на базе отечественных двигателей ЯМЗ, ММЗ, ТМЗ
  • Принимают до 100% нагрузки единовременно
  • Работают без сбоев даже на топливе низкого качества
  • Требуют элементарного технического обслуживания

Все дизельные электростанции ЯМЗ, ММЗ, ТМЗ

Основные характеристики
Основная мощность 220 кВт / 275 кВА
Резервная мощность 242 кВт / 303 кВА
Частота тока, Гц 50
Напряжение, В 400
Ресурс до капитального ремонта, м.ч. 35 000
Расход топлива, л/ч
- при 75% нагрузки 51
- при 100% нагрузки 65.1
Двигатель
Модель двигателя ЯМЗ 7514.10
Частота вращения вала двигателя, об/мин 1500
Тип 8VTI
8-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
Диаметр цилиндра, мм 130
Ход поршня, мм 140
Рабочий объем, л 14.86
Степень сжатия 16.5:1
Генератор
Модель генератора Marelli Motori MJB 315 SB4
Напряжение, В 400
Род тока переменный трехфазный
Номинальный коэффициент мощности 0.8
Номинальный ток, А 396
Класс изоляции H
Степень защиты IP23
Регулятор напряжения (AVR) M31FA600A
Топливная система
Топливный бак, л 600
Для АД-220 в шумозащитном кожухе размер бака увеличен до 750 л, время автономной работы при 75% мощности - 14.7ч, при 100% мощности - 11.5ч
Расход топлива, л/ч
- при 75% нагрузки 51
- при 100% нагрузки 65.1
Время автономной работы при 75% мощности, ч. 11.8
Время автономной работы при 100% мощности, ч. 9.2
Топливные фильтры
- грубой очистки отстойник
- тонкой очистки со сменным фильтром

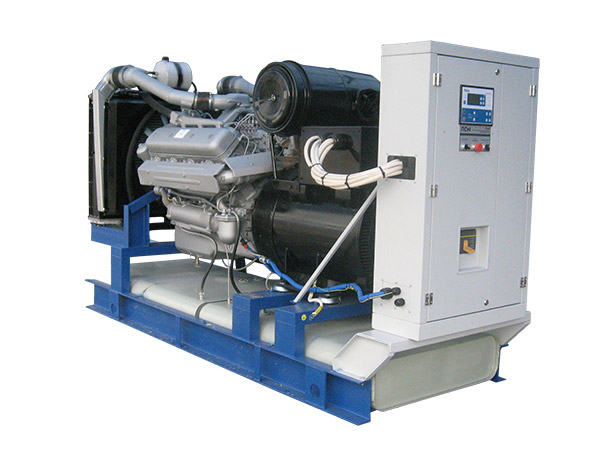

Открытое исполнение

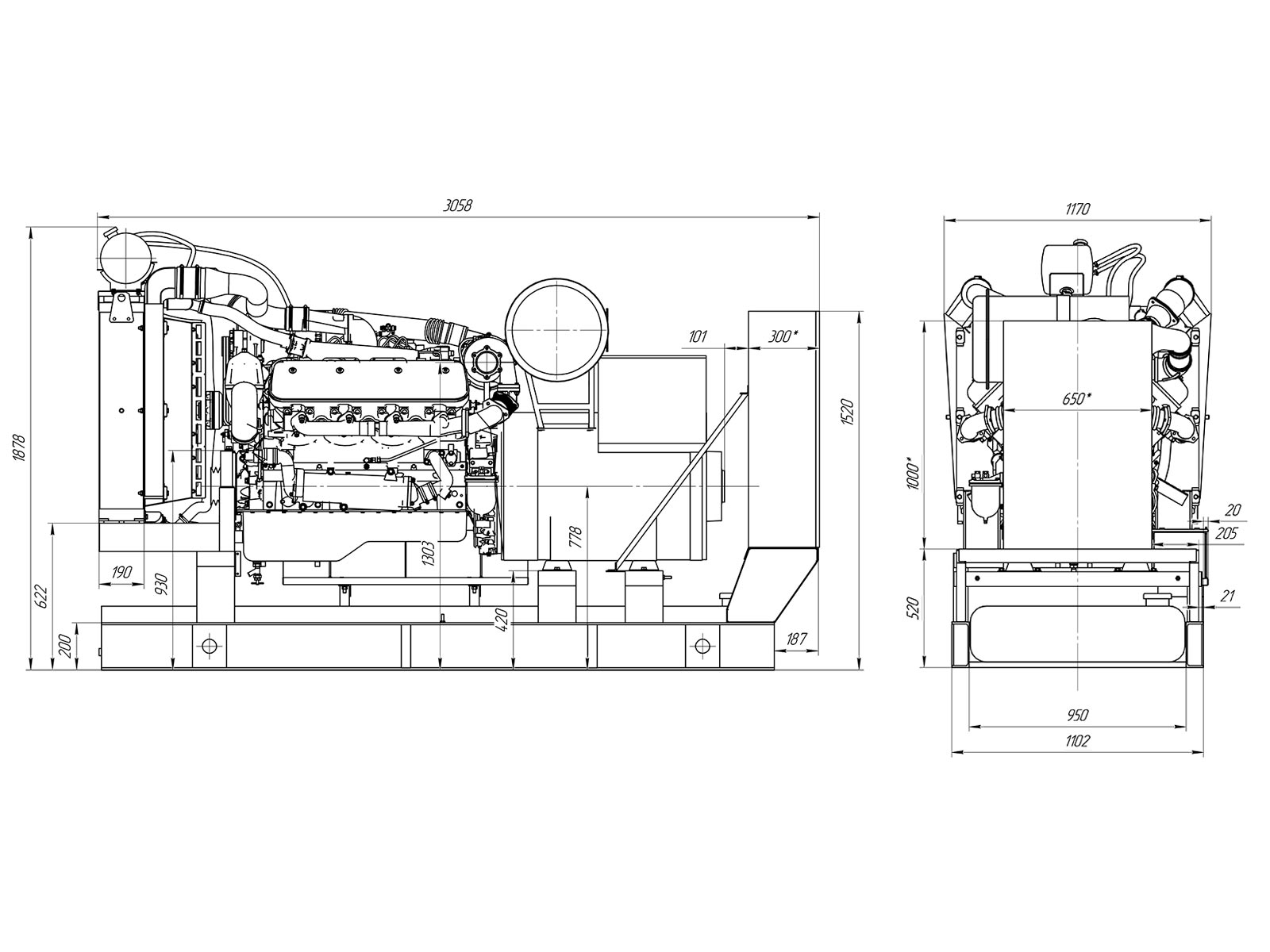

Габаритные размеры (Д×Ш×В), мм 3058×1170×1878
Вес, кг 3020
Система газовыхлопа
Тип глушителя Промышленный
Система охлаждения
Крыльчатка вентилятора толкающего типа
Радиатор жидкостный
Охладитель наддувочного воздуха
Объем системы охлаждения, л 22
без заправочного объёма радиатора
Система электрооборудования
Зарядный генератор переменного тока, модели 1322.3771
Пусковое устройство электрический стартер, модели 2501.3708-21 по ТУ 37.003.1059-81 ЛУ
Комплект аккумуляторных батарей
Масляная система
Объем системы смазки, л 32
! Примечание
Характеристики указаны для следующих условий эксплуатации:
  1. Температура воздуха 20 °С
  2. Плотность дизельного топлива - 840 кг/м3 (зимнее дизельное топливо)
  3. Атмосферное давление 101,3 кПа
  4. Относительная влажность воздуха 50%

Система управления осуществляет запуск и остановку электроагрегата, измерение текущих параметров двигателя и вырабатываемой электроэнергии, аварийную остановку в случае неполадок. Соответствует ГОСТ Р ИСО 8528-4 и ГОСТ Р 51321.1-2000

Ручной запуск

Система управления ПСМ СУЭМ-1
Система управления ПСМ СУЭМ-1

Реализована на базе микропроцессорного контроллера:

В базовой комплектации – DEIF-CGC-400

ОСНОВНЫЕ ФУНКЦИИ:

Запуск и останов электроагрегата
Управление электроагрегатом по программе, установленной в контроллере
Управление коммутационным аппаратом силовой цепи (генераторным выключателем)
Аварийно-предупредительная сигнализация и аварийная защита (оповещение об аварии и отключение агрегата)
Сбор и вывод параметров работы дизельного двигателя и вырабатываемой энергии

Возможно изготовление системы управления с аналоговыми приборами

Автоматический запуск

Со встроенным шкафом АВР

Система управления ПСМ СУЭМ-2
Система управления ПСМ СУЭМ-2

Реализована на базе микропроцессорного контроллера:

в базовой комплектации - DEIF CGC-400

ОСНОВНЫЕ ФУНКЦИИ:

Измерение и индикация параметров основной сети, питающей потребителя (мониторинг параметров сетевой шины)
Автоматический запуск двигателя при отклонении параметров основной сети и подключение потребителя к электроагрегату
Управление электроагрегатом по программе, установленной в контроллере ( в том числе подзарядка аккумуляторных батарей и управление электрическим подогревателем охлаждающей жидкости)
Аварийно-предупредительная сигнализация и аварийная защита (оповещение об аварии и отключение агрегата)
Сбор и вывод параметров работы дизельного двигателя и вырабатываемой энергии

С внешним шкафом АВР

Система управления ПСМ СУЭМ-1
Система управления ПСМ СУЭМ-1

Реализована на базе микропроцессорного контроллера:

В базовой комплектации – DEIF-CGC-400

ОСНОВНЫЕ ФУНКЦИИ:

Запуск и останов электроагрегата
Управление электроагрегатом по программе, установленной в контроллере
Управление коммутационным аппаратом силовой цепи (генераторным выключателем)
Аварийно-предупредительная сигнализация и аварийная защита (оповещение об аварии и отключение агрегата)
Сбор и вывод параметров работы дизельного двигателя и вырабатываемой энергии
Шкаф автоматического ввода резерва (АВР)
Шкаф АВР (автоматический ввод резерва)

Габариты шкафа (Г×Ш×В), мм: 250×650×800

Предназначен для непрерывного контроля параметров сети и запуска ДЭС в случае аварии в основной сети электроснабжения.

Реализован на базе микропроцессорного контроллера ATS

ОСНОВНЫЕ ФУНКЦИИ:

Измерение и индикация параметров основной сети
Подача команды на пуск и останов ДЭС
Проведение тестирования резервного ввода с нагрузкой и без
Переключение нагрузки на резервный ввод при пропадании напряжения на основном вводе питания
Переключение нагрузки на основной ввод при восстановлении сети
Сигнализация об авариях, расшифровка произошедших аварий

Для организации автоматического запуска в комплектацию дизельного генератора включается

Зарядное устройство для автоматической подзарядки аккумуляторных батарей от сети 220 В
Электрический подогреватель охлаждающей жидкости от сети
!  Примечание

Возможно исполнение с демонтажем пульта управления, шкафа АВР для установки системы автоматики заказчика.

Аккумуляторы
Зарядное устройство АКБ (входит в базовую комплектацию для станций 2-ой степени автоматизации)
Опции двигателя
Предпусковой жидкостный подогреватель
Электрический подогреватель охлаждающей жидкости (1,5 кВт и 3 кВт)
Электронный регулятор частоты вращения
Масляная система, обеспечивающая 150 часов непрерывной работы
Третья степень автоматизации
Низкошумный глушитель 35Дб (45Дб)
Двухконтурная система охлаждения
Заслонка аварийного останова
Опции топливной системы
Система учета расхода топлива
Ручной/электрический насос откачки/закачки жидкостей
Топливный фильтр-влагоотделитель
Дополнительный топливный бак
Встроенный топливный бак увеличенной емкости
Увеличенный топливный бак может изменить габариты и вес электростанции. Подробности необходимо уточнить у менеджера ПСМ.
Система автоматической дозаправки топливом из дополнительного бака в основной
Система автоматической дозаправки топливом из внешнего источника
Опции генератора и электрической системы установки
PMG (система подвозбуждения на постоянных магнитах)
Опции системы управления
Системы дистанционного мониторинга и управления
Система учета электрической энергии
Система управления параллельной работой дизель-генераторов
Реле контроля изоляции (обязательная опция при изолированной нейтрали)
Контроллер для работы при температуре до -40°C
Устанавливается вместо базового контроллера системы управления
Дублирующие аналоговые приборы
Распределительное устройство

Применяется для приема и распределения электрической энергии.

Комплектация устройства согласовывается с Заказчиком. Для разработки необходима однолинейная схема.

Опции исполнения
Разъемы для внешнего подключения кабелей (для кожухов и контейнеров)
Катушка с кабелем (для передвижных электростанций)
Запчасти и сервис
Комплект ЗИП на период от 500 до 5000 ч
Нагрузочный модуль

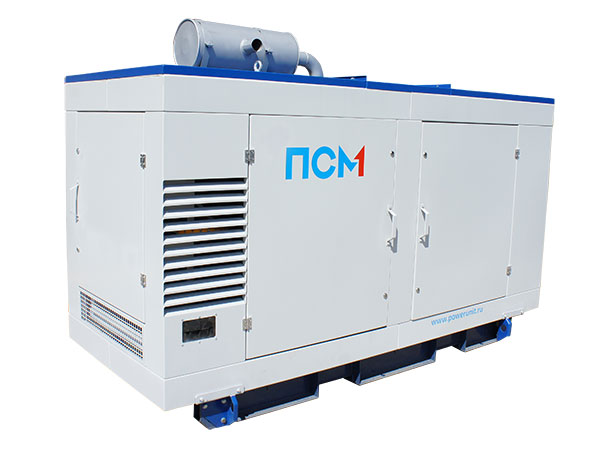

Погодозащитный капот Погодозащитный капот

Назначение:

  • Защищает оборудование от неблагоприятных внешних воздействий и осадков
  • Обеспечивает работу электроустановки на любой ровной площадке без специального монтажа

Особенности конструкции:

  • Жесткая металлическая конструкция на усиленной сварной раме
  • Неподвижные жалюзи для вентиляции и защиты радиатора
Защита от осадков Пожарная безопасность Защита от взлома Собственное производство Сертификат ТС Вес: Вес электростанции в капоте указан справочно, полный вес зависит от набора дополнительного оборудования 3420 кг Д×Ш×В: Транспортный габарит представлен справочно, полные габариты зависят от проекта и могут быть изменены без предварительного уведомления 3292×1385×2268 мм

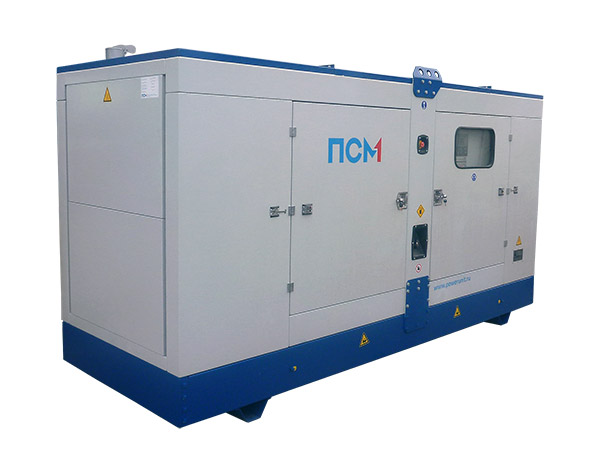

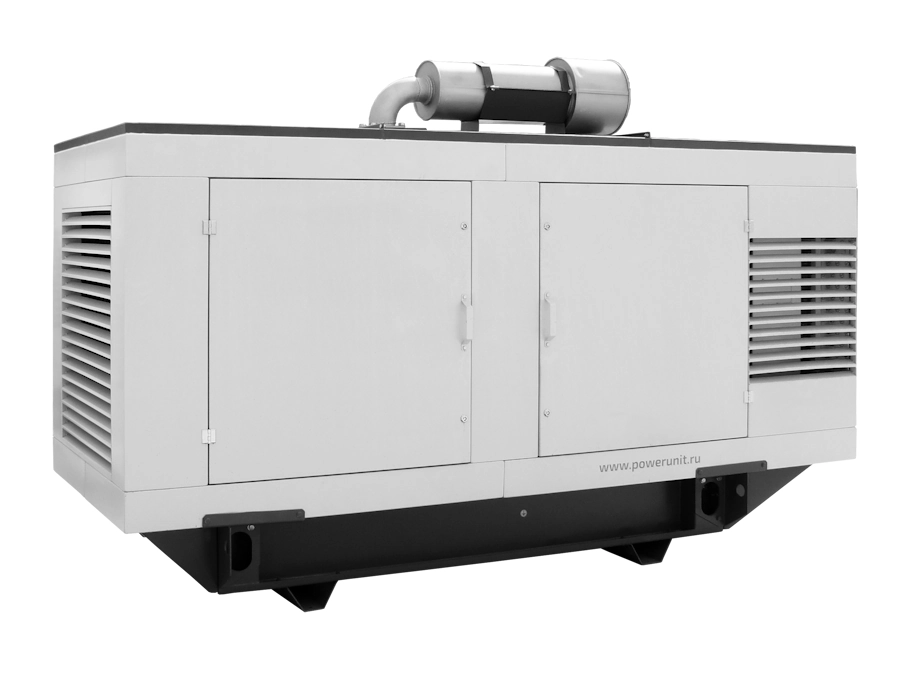

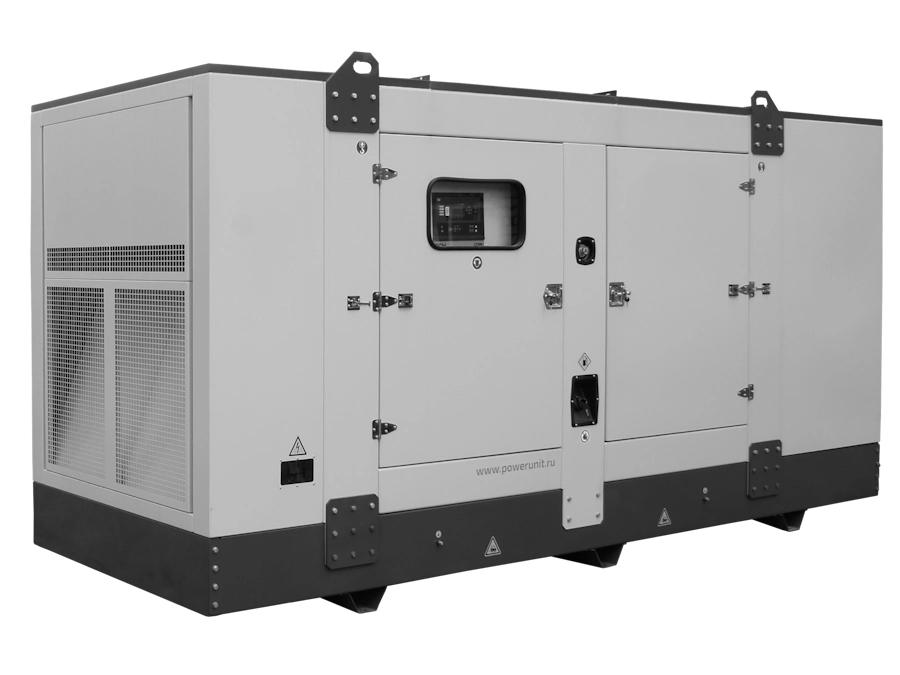

Шумозащитный кожух Шумозащитный кожух

Назначение:

  • Снижает шумовое давление и вибрации, исходящие от оборудования
  • Обеспечивает защиту от атмосферных осадков
  • Подходит для установки агрегатов в жилых зонах и в непосредственной близи от потребителей

Особенности конструкции:

  • Толстые металлические стены увеличенной жесткости
  • Внутренняя обшивка из негорючего изоляционного материала
  • Воздушные карманы для дополнительного снижения шума
  • Глушитель внутри кожуха
Защита от осадков Защита от шума Пожарная безопасность Защита от взлома Собственное производство Сертификат ТС Вес: Вес электростанции в кожухе указан справочно, полный вес зависит от набора дополнительного оборудования 4790 кг Д×Ш×В: Транспортный габарит представлен справочно, полные габариты зависят от проекта и могут быть изменены без предварительного уведомления 4635×1590×2479 мм

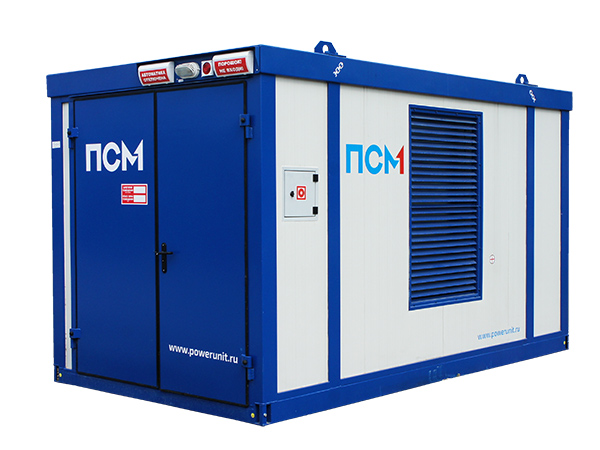

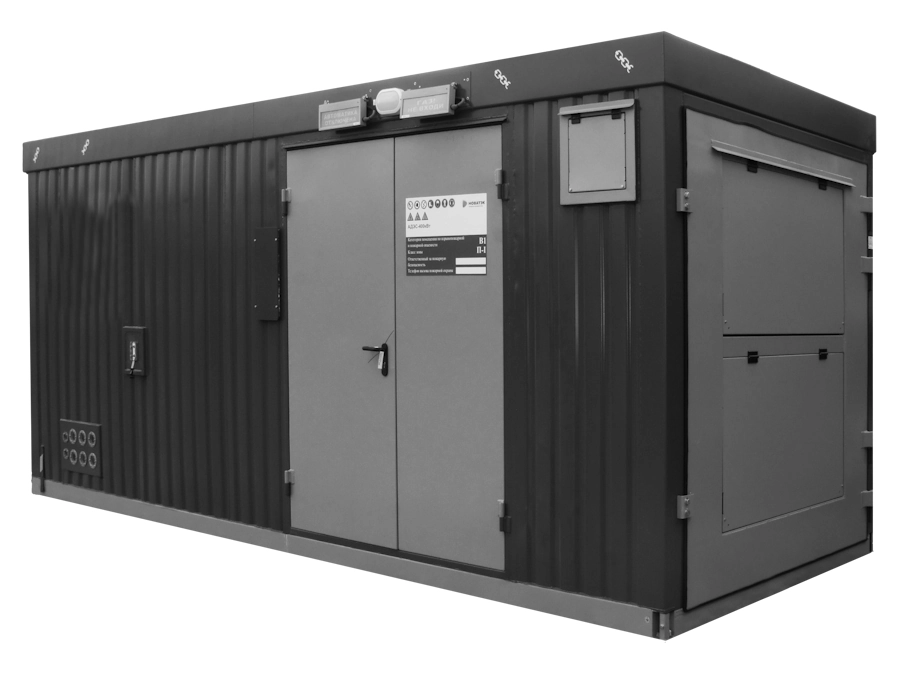

Контейнер «Север» Контейнер «Север»

Назначение:

  • Обеспечивает защиту от атмосферных осадков
  • Позволяет эксплуатировать оборудование при температурах от -40°С до +45°С (при наличии опций от -60°С)
  • Предотвращает доступ посторонних лиц к технике
  • Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
  • Обеспечивает комфортные условия работы обслуживающего персонала

Контейнер состоит из сэндвич-панелей, плотно смонтированных в металлический каркас

Защита от осадков Защита от шума Защита от холода Пожарная безопасность Защита от взлома Удобный сервис Собственное производство Сертификат ТС Вес: Вес электростанции в контейнере указан справочно, полный вес зависит от набора дополнительного оборудования 4770 кг Д×Ш×В: Транспортный габарит представлен справочно, полные габариты зависят от проекта и могут быть изменены без предварительного уведомления 4330×2410×2555 мм

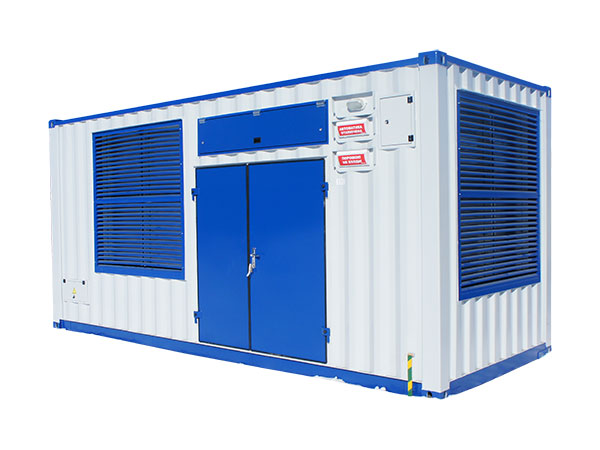

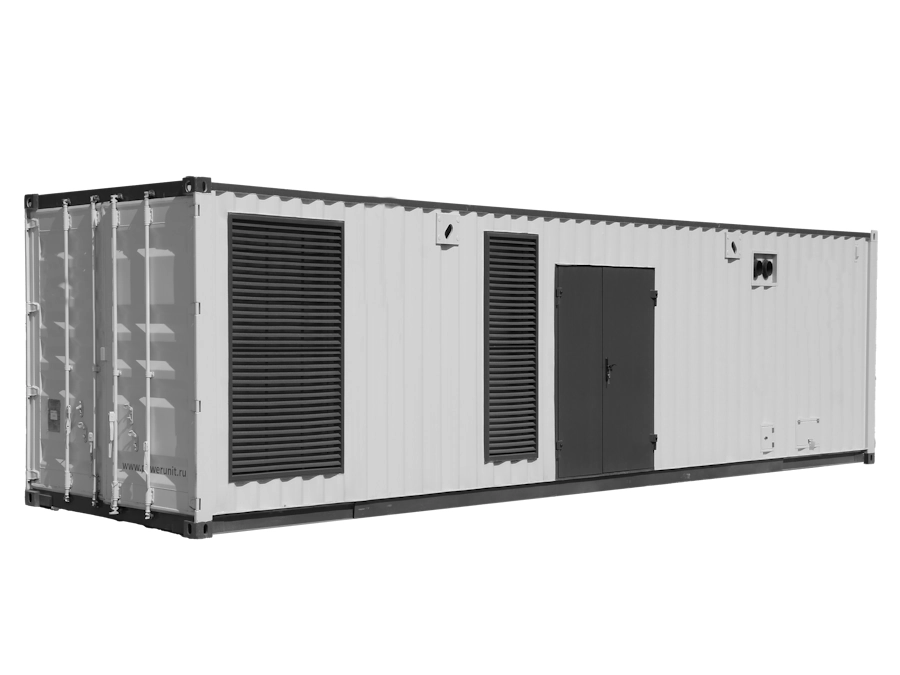

Контейнер «Север-М» Контейнер «Север-М»

Назначение:

  • Обеспечивает защиту от атмосферных осадков
  • Позволяет эксплуатировать оборудование при температурах от -40°С до +45°С (при наличии опций от -60°С)
  • Предотвращает доступ посторонних лиц к технике
  • Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
  • Обеспечивает комфортные условия работы обслуживающего персонала

Изготавливается на базе морских цельнометаллических контейнеров

Защита от осадков Защита от шума Защита от холода Пожарная безопасность Защита от взлома Удобный сервис Собственное производство Сертификат ТС Вес: Вес электростанции в контейнере указан справочно, полный вес зависит от набора дополнительного оборудования 7340 кг Д×Ш×В: Транспортный габарит представлен справочно, полные габариты зависят от проекта и могут быть изменены без предварительного уведомления 6000×2440×2591 мм

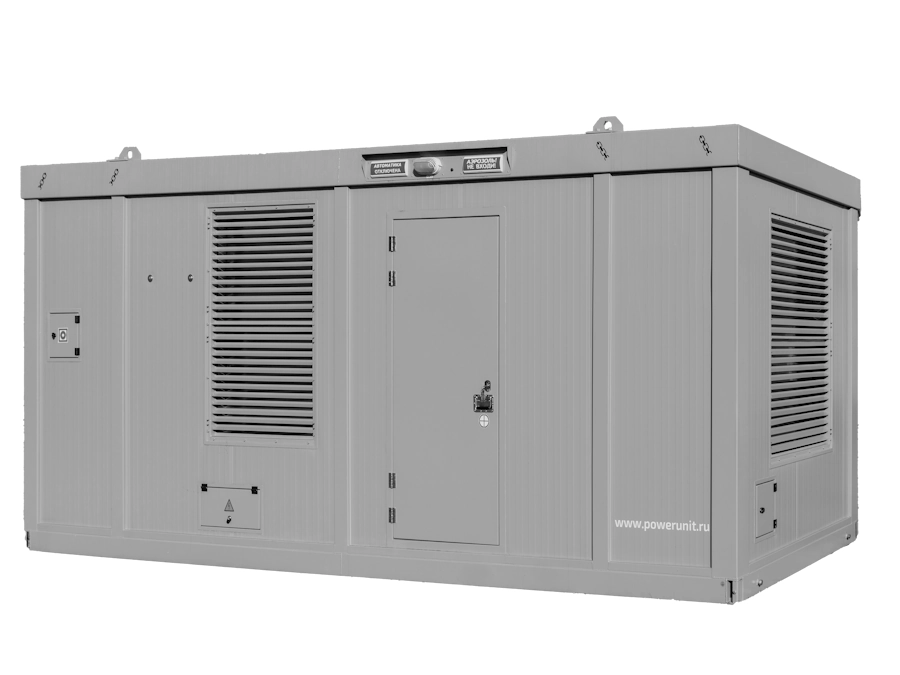

Контейнер цельнометаллический Контейнер цельнометаллический

Назначение:

В дополнение к функциям контейнера «Север-М» (на базе морского):
  • Дают больше пространства внутри для свободного прохода, доступа к узлам
  • Позволяют устанавливать объемное дополнительное оборудование без нарушения транспортных габаритов
  • Снабжены дополнительным утеплением и соответствуют сложным теплотехническим требованиям (например, нормам Роснефти)
Защита от осадков Защита от шума Защита от холода Пожарная безопасность Защита от взлома Удобный сервис Собственное производство Сертификат ТС
Открытое исполнение

Оборудование в открытом исполнении предназначено для установки и эксплуатации в специально подготовленном помещении, обеспечивающем оптимальную температуру, вентиляцию, защиту оборудования.

Удобный сервис Собственное производство Сертификат ТС Вес: Вес электростанции указан справочно, полный вес зависит от набора дополнительного оборудования 3020 кг Д×Ш×В: Транспортный габарит представлен справочно, полные габариты зависят от проекта и могут быть изменены без предварительного уведомления 3058×1170×1878 мм
Варианты передвижного исполнения

Возможна установка на шасси

  • Прицепы автомобильные (с ПТС)
  • Прицепы тракторные (с ПСМ)
  • Автомобили различных производителей
  • Сани, полозья
Установка в погодозащитном капоте на одноосном шасси Насосная установка ПСМ в капоте на лыжах Дизельный генератор в шумозащитном кожухе на шасси Валдай для аэропортов Дизельный генератор в шумозащитном кожухе на шасси Дизельный генератор в погодозащитном капоте на шасси Энергокомплекс в двух контейнерах на автомобиле Volvo
  ПСМ АД-220
Серия АД «Буран»
ПСМ ADV-220
Серия ADV «Njord»
Оценки
Адаптированность к России
  • Возможность запуска и бесперебойной работы двигателя на топливе низкого качества
  • Количество сбоев в работе двигателя при температурах ниже -30°
  • Наличие или отсутствие доказанной испытаниями способности без критических последствий принять 100% нагрузки одновременно
  • Процент снижения КПД двигателя в условиях пониженной температуры
  • Простота конструкции
Экономичность
  • Расход топлива в час при 75% нагрузке.
Уровень цены
  • Отношение цены установки к цене аналога по прайс-листу компании ПСМ.
Стоимость обслуживания
  • Средняя для российского рынка стоимость основных запасных частей, подлежащих замене, по данным выборки из 7 поставщиков, включая ПСМ.
  • Средняя стоимость обеспечения установки рекомендованными марками топлива и масла на 1 час работы.
Доступность сервисного обслуживания
  • Общее количество сервисных центров, авторизованных на ремонт двигателей определенной марки, в городах России.
  • Общее количество российских поставщиков, авторизованных на поставку оригинальных запасных частей.
  • Минимальное расстояние от места эксплуатации до ближайшей станции технического обслуживания по данным выборки из 200 клиентов ПСМ.
  • Наличие особенных требований к квалификации обслуживающего персонала в инструкции по эксплуатации.
Качество двигателя
  • Количество случаев выхода двигателя из строя во время гарантийного использования при условии правильной эксплуатации.
  • Суммарный КПД двигателя.
  • Эстетичность и внешний вид двигателя
  • Качество сборки двигателя (в оценке экспертов Ассоциации Независимых Инженеров России).
Основные характеристики
Основная мощность 220 кВт / 275 кВА 220 кВт / 275 кВА
Резервная мощность 242 кВт / 303 кВА 242 кВт / 303 кВА
Частота тока, Гц 50 50
Напряжение, В 400 400
Ресурс до капитального ремонта, м.ч. 35 000 40 000
Расход топлива, л/ч
- при 75% нагрузки 51 40.8
- при 100% нагрузки 65.1
Двигатель
Модель двигателя ЯМЗ 7514.10 Volvo Penta TAD1341GE
Частота вращения вала двигателя, об/мин 1500 1500
Тип 8VTI
8-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
6LTI
6-цилиндровый рядный с турбонаддувом и охлаждением наддувочного воздуха
Диаметр цилиндра, мм 130 131
Ход поршня, мм 140 158
Рабочий объем, л 14.86 12.78
Степень сжатия 16.5:1 18.1:1
Система аварийного останова двигателя электромагнитный клапан
Генератор
Базовая модель генератора Marelli Motori MJB 315 SB4 Marelli Motori MJB 315 SB4
По согласованию с Заказчиком возможна установка синхронного генератора Stamford
Напряжение, В 400 400
Род тока переменный трехфазный переменный трехфазный
Номинальный коэффициент мощности 0.8 0.8
Номинальный ток, А 396 396
Класс изоляции H H
Степень защиты IP23 IP23
Регулятор напряжения (AVR) M31FA600A M31FA600A
Система охлаждения
Объем системы охлаждения, л 22
без заправочного объёма радиатора
44
Интрекулер (для станции) да да
Расширительный бачок нет есть
Крыльчатка вентилятора толкающего типа есть есть
Фильтр охлаждающей жидкости нет есть
Радиатор жидкостный есть есть
Система воздухозабора
Подогреватель воздуха впускного коллектора нет есть
Система электрооборудования
Зарядный генератор переменного тока, модели 1322.3771 80 А
Пусковое устройство электрический стартер, модели 2501.3708-21 по ТУ 37.003.1059-81 ЛУ Стартер 7 кВт
Напряжение в системе электрооборудования 24 В
Комплект аккумуляторных батарей есть есть
Система газовыхлопа
Тип глушителя Промышленный Промышленный
Топливная система
Топливный бак, л 600
Для АД-220 в шумозащитном кожухе размер бака увеличен до 750 л, время автономной работы при 75% мощности - 14.7ч, при 100% мощности - 11.5ч
400
Расход топлива, л/ч
- при 75% нагрузки 51 40.8
- при 100% нагрузки 65.1
Время автономной работы при 75% мощности, ч. 11.8 9.8
Время автономной работы при 100% мощности, ч. 9.2
Топливные фильтры
- грубой очистки отстойник с водоотделителем и индикатором наличия воды в топливе
- тонкой очистки со сменным фильтром
Масляная система
Объем системы смазки, л 32 36
Расход масла при 100% нагрузки, л/ч 0.04
Габариты открытого исполнения
Габаритные размеры (Д×Ш×В), мм 3058×1170×1878 3400×1250×2050
Вес, кг 3020 2950
Указанный вес соответствует массе сухого электроагрегата

Гарантия

Гарантийный срок – 18 месяцев с момента отгрузки или 12 месяцев с момента начала эксплуатации или 2000 моточасов (зависит от того, что наступит раньше).

Услуги

ПСМ предоставляет полный комплекс сервисных услуг по сопровождению оборудования:

Артикул: АДРя220С-Т400-1РГ
Варианты обозначения агрегата: АДРя220С-Т400-1Р, АД 220 квт ЯМЗ, АД220С-Т400-1Р, АД220-Т400, АД 220 т400, АД-220, ЭД-220-Т400, ад 220 т 400, ДЭС 220, ДЭС ад 220, ад-220с
Обозначение зависит от автоматизации, наличия опций и вида исполнения. Например, АДРя220С-Т400-1РГН (первая степень автоматизации в контейнере, стационарная, с радиатором и глушителем шума).

!  Компания «ПСМ» оставляет за собой право изменять технические характеристики без предварительного уведомления
